Надежная схема зажигания для МБ-2, МН-1, МВ-1

[дмитрий22]

Re: Надежная схема для МБ-2, МН-1, МВ-1

Sanek67-ochem wewe kuzungumza juu?



[Каланчин]

Re: Надежная схема для МБ-2, МН-1, МВ-1

чтото с этой схемай не работает зажигание это только у меня или у всех?

У всех. Померий напругу после лампочки.
И зачем столько вольт на управление? 3-5 вольт достаточно.



[электрик]

Re: Надежная схема для МБ-2, МН-1, МВ-1

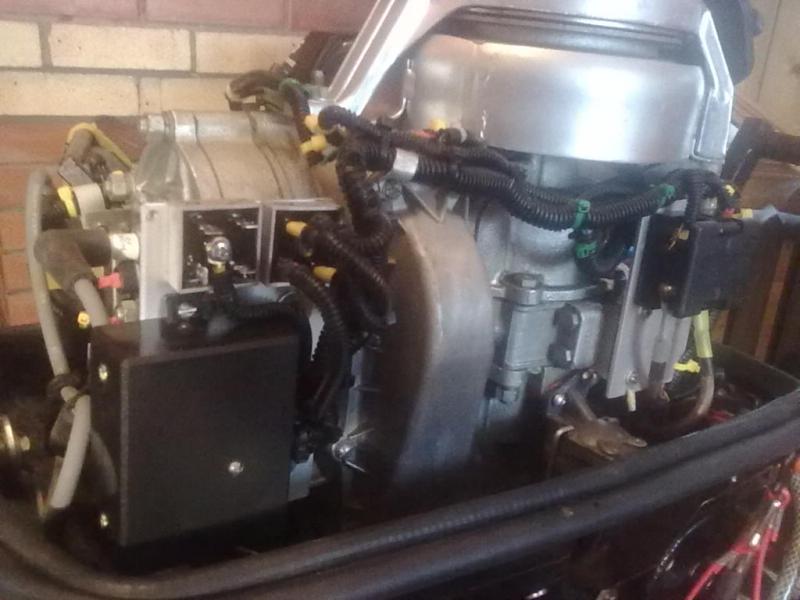

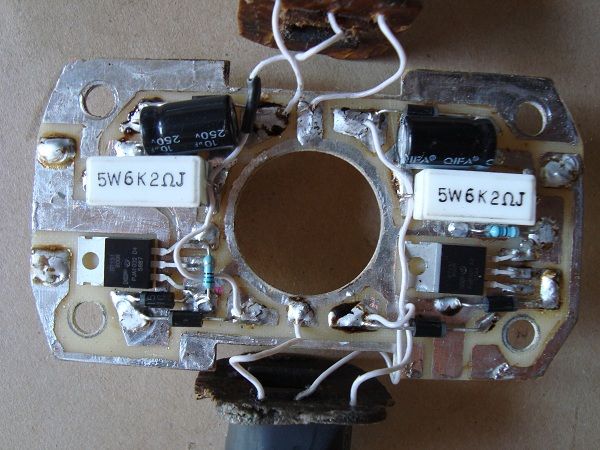

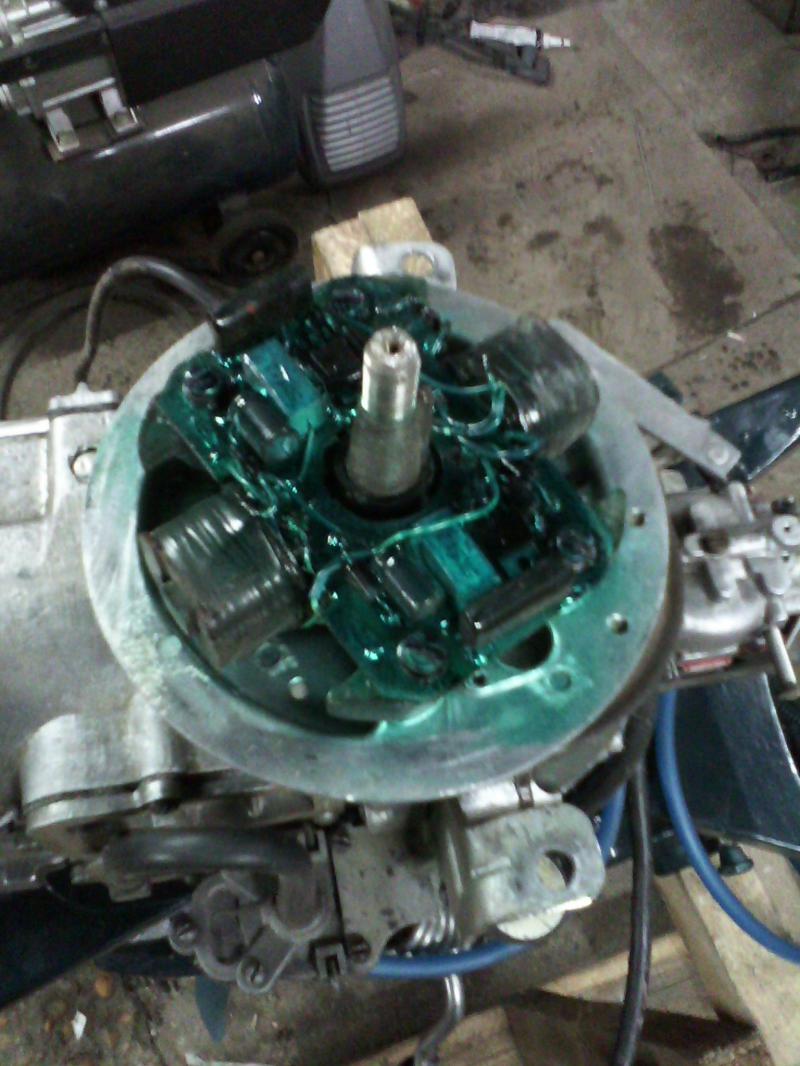

Как и обещал фото с переделанным МЛ 10 по системе Дмитрия 22.Ещё рас СПАСИБО!!!



[ger3130]

Re: Надежная схема для МБ-2, МН-1, МВ-1

Доброго времени суток Дмитрий22, если можно печатную платку нарисовать на зажигание ветерка по схеме плохо понимаю.На Вихрь был рисунок печатной платы так я собрал доволен очень работой мотора.С Уважением Виктор.



[дмитрий22]

Re: Надежная схема для МБ-2, МН-1, МВ-1

Доброго времени суток Дмитрий22, если можно печатную платку нарисовать на зажигание ветерка по схеме плохо понимаю.На Вихрь был рисунок печатной платы так я собрал доволен очень работой мотора.С Уважением Виктор.

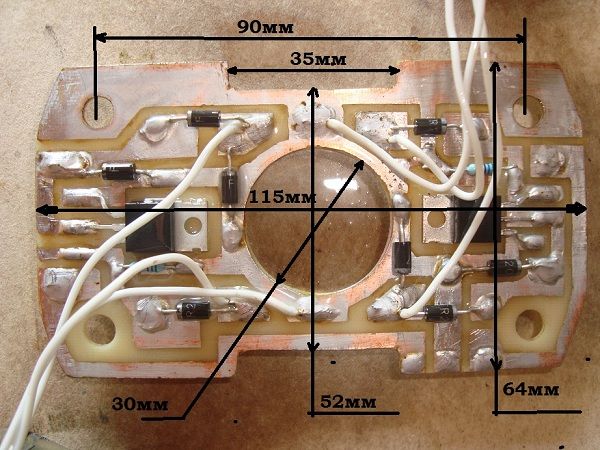

Если имеется ввиду по "Надежная схема...",то вот:



[ger3130]

Re: Надежная схема для МБ-2, МН-1, МВ-1

Да да эта, ,а можно фото без деталей на ней, что-то не понятно какие дорожки куда идут, и радиодетали такие что на схеме в шапке?



[дмитрий22]

Re: Надежная схема для МБ-2, МН-1, МВ-1

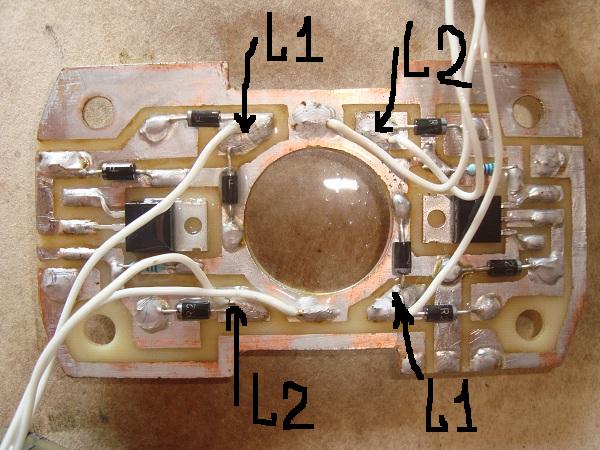

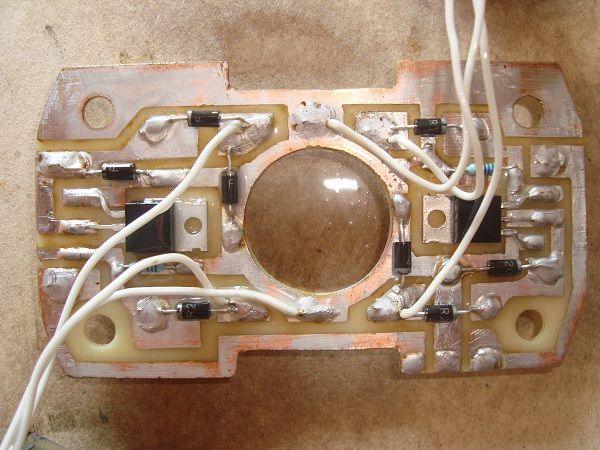

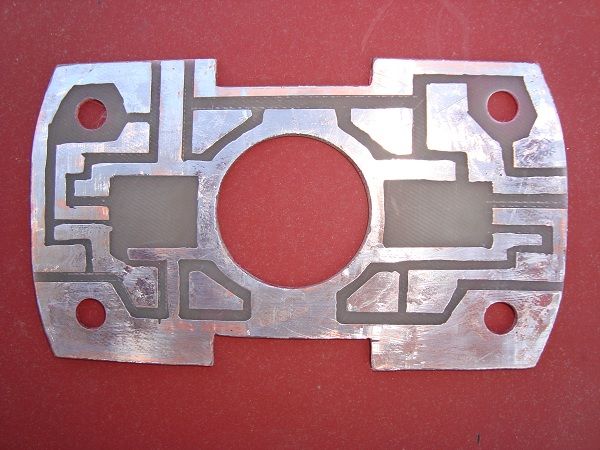

ger3130-делай по этой лучше.Конденсаторы снизу.Это стандартный "КИТ".



[ger3130]

Re: Надежная схема для МБ-2, МН-1, МВ-1

Дмитрий Спасибо большое, всё теперь доступно ясно, а вот радиодетали можно перечислить маркировку.



[дмитрий22]

Re: Надежная схема для МБ-2, МН-1, МВ-1

Диоды Fr207 ,Fr307
Тиристоры BT151,ВТ152
Резисторы 47ОМ 0,5Вт
Конденсаторы 1мкФ 400в



[ger3130]

Re: Надежная схема для МБ-2, МН-1, МВ-1

Понятно завтра в магазин, и ещё вопросик катушку мотаем 5000 и 250?



[дмитрий22]

Re: Надежная схема для МБ-2, МН-1, МВ-1

все правильно.Только обратить внимание на подключение управляющей обмотки.



[ger3130]

Re: Надежная схема для МБ-2, МН-1, МВ-1

Добрый день Дмитрий , а что не так с управляющей обмоткой



[дмитрий22]

Re: Надежная схема для МБ-2, МН-1, МВ-1

Добрый день Дмитрий , а что не так с управляющей обмоткой

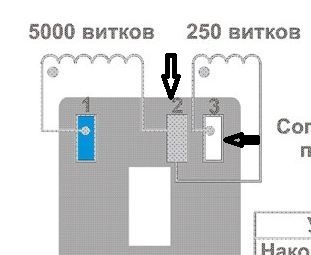

Намотка катушки идет не последовательно,как на катушке.То есть нужно намотать первую-имеем выводы "1" и "2". Затем отдельно поверх мотаем в ту же сторону 250витков-только начало намотки 250 будет "3",а конец намотки 250 соединить с "2" -это и будет общий "Масса".



[ger3130]

Re: Надежная схема для МБ-2, МН-1, МВ-1

Ясно, спасибо!!!



[ger3130]

Re: Надежная схема для МБ-2, МН-1, МВ-1

намотал 5000 витков получилось сопротивление 1.264



[ger3130]

Re: Надежная схема для МБ-2, МН-1, МВ-1

намотал 250 витков получилось сопротивление 00.7



[дмитрий22]

Re: Надежная схема для МБ-2, МН-1, МВ-1

ger3130-5000 провода 0,1 ~ 780-900 Ом на стандартном каркасе.250 витков около 50 Ом



[ger3130]

Re: Надежная схема для МБ-2, МН-1, МВ-1

Исправил на одной получилось L1 883 om; L2 48om
L1 805 om; L2 51om



[ovchinnikov 1966]

Re: Надежная схема для МБ-2, МН-1, МВ-1

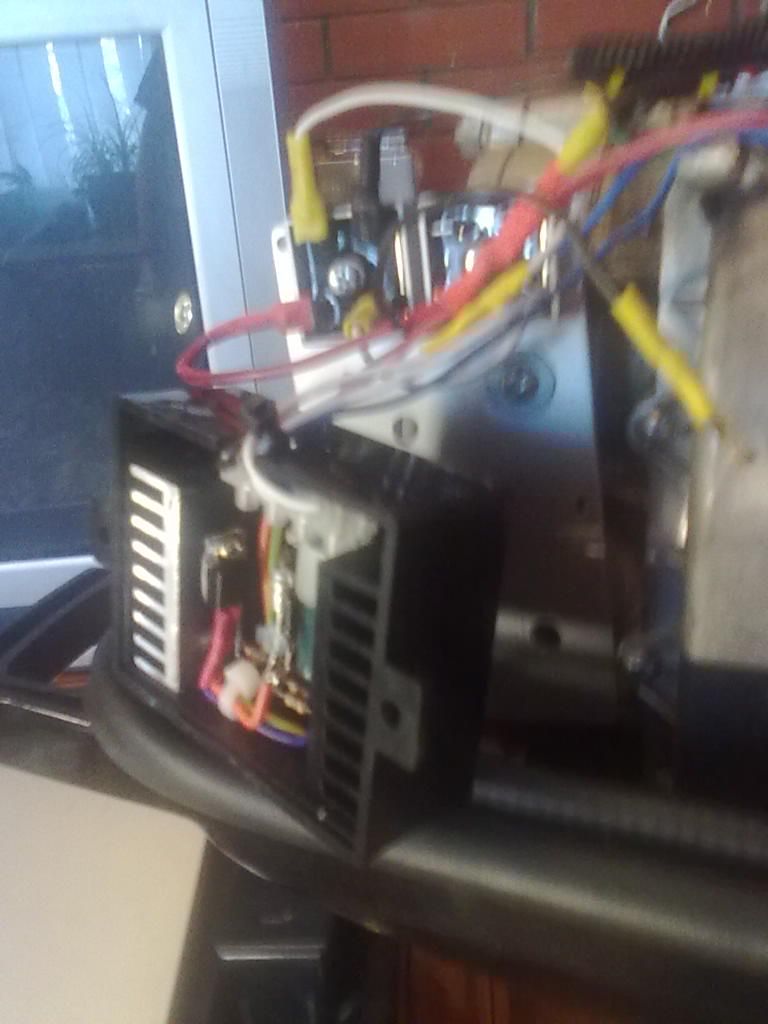

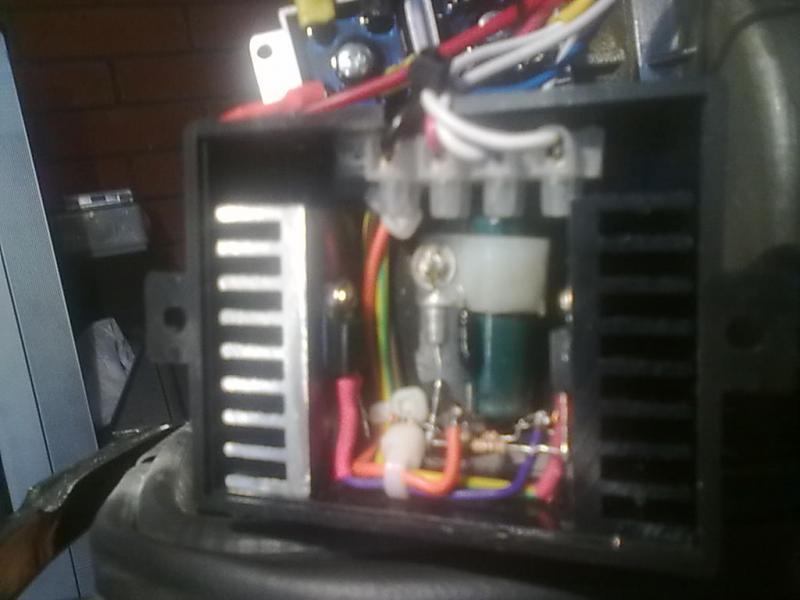

Приветствую Дмитрий22. Собрал по Вашей схеме "Регулятор двухполупериодный". Радиаторы по размеру нормальные?Силиконом строительным прозрачным можно залить?
Спасибо



[дмитрий22]

Re: Надежная схема для МБ-2, МН-1, МВ-1

строительным нельзя-в нем кислота."Крокодилом",термоклеем,несколько слоев нитрокраски или эпоксидкой



[ovchinnikov 1966]

Re: Надежная схема для МБ-2, МН-1, МВ-1

Спасибо.Термоклеем,его если что от радиаторов можно будет оторвать.



[caltex]

Re: Надежная схема для МБ-2, МН-1, МВ-1

Дмитрий привет.
Собираю себе второго нептуна, и решил на него собрать Схему №2, детальки прикупил.

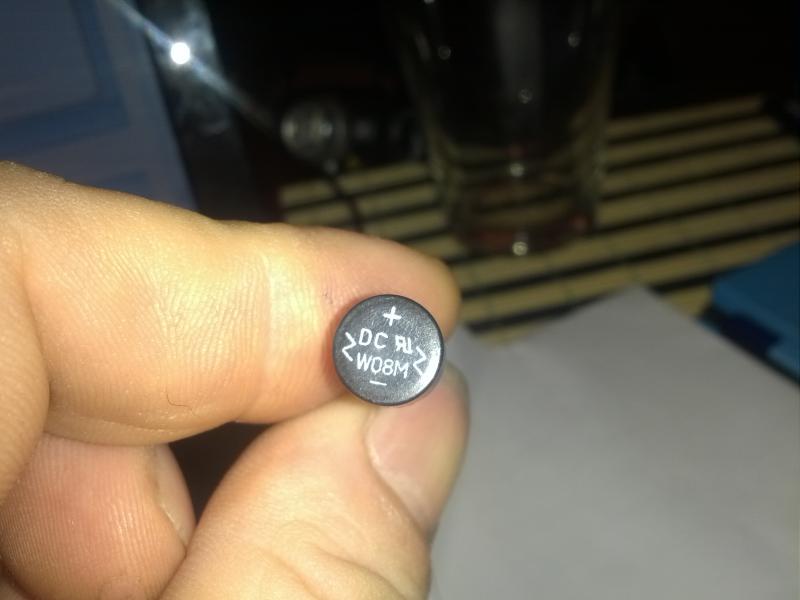

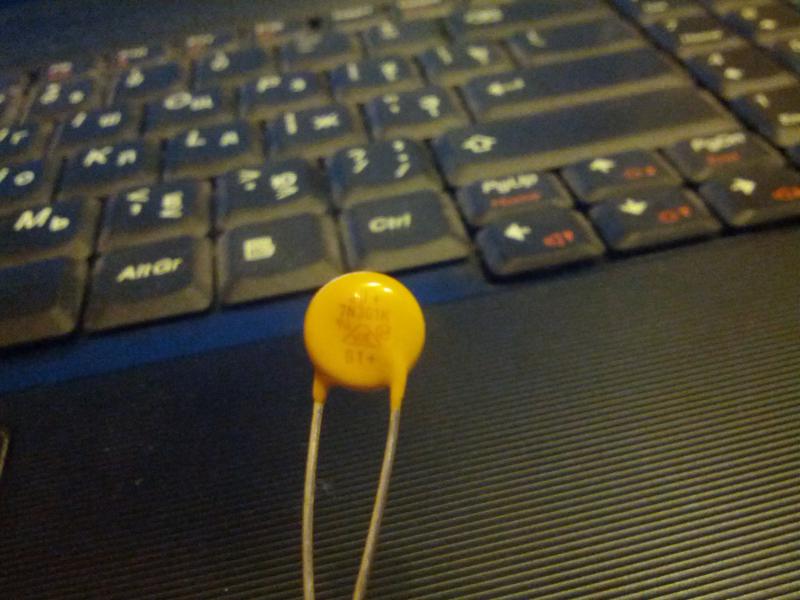

вопрос по диодному мосту и варистору пойдут ли такие?(на фото)
И еще вопрос: по ссылке на Схему №2 в описании, цетирую: "Так же на многих маховиках,например Нептунов-Приветов, схема работает без С2,С4 и R3,но цена этих элементов копеечная и они избавляют от помех и наводок,а на Вихри их рекомендую ставить всегда." С4 на схеме я чего-то не увидел. где то ошибка, или я не туда смотрю, ткни носом плз куда глядеть.
С уважением.



[дмитрий22]

Re: Надежная схема для МБ-2, МН-1, МВ-1

Дмитрий привет.
Собираю себе второго нептуна, и решил на него собрать Схему №2, детальки прикупил.
вопрос по диодному мосту и варистору пойдут ли такие?(на фото)
И еще вопрос: по ссылке на Схему №2 в описании, цетирую: "Так же на многих маховиках,например Нептунов-Приветов, схема работает без С2,С4 и R3,но цена этих элементов копеечная и они избавляют от помех и наводок,а на Вихри их рекомендую ставить всегда." С4 на схеме я чего-то не увидел. где то ошибка, или я не туда смотрю, ткни носом плз куда глядеть.
С уважением.

Да,моя ошибка-Вместо С4 следует читать С3,исправил.
Да подойдут.
Я так понял,у Вас уже есть мотор с ЭСЗ по первой схеме?Как раз будет возможность сравнить.



[caltex]

Re: Надежная схема для МБ-2, МН-1, МВ-1

Спасибо за оперативность.
Да, двигатель на первом варианте уже отработал этот сезон на ура, мало правда(обкатку до конца не прошел.) зажигалка изумительная, и на ХХ, и на средних, дальше пока не крутил(обкатка). общим весом примерно в 350-400кг в пол газа на глисс вытаскивал. Был один казус по зажиганию, но в данном случае сам дурак, во время работы движка масса блока зажигания ослабла, видимо при сборке не затянул нормально, и вылетел тиристор. благо в запасе был запасной блок, на веслах не пришлось до берега добираться.
Второй двигатель собираю пока в запас, затем на спарку пойдет, есть в планах кастрюлю прикупить,вот тогда сравнение будет то что нужно. но это пока в планах, бюджет пока не позволяет, а двигатель к сезону надеюсь собрать полностью.
С уважением.



[djonii]

Re: Надежная схема для МБ-2, МН-1, МВ-1

Дмитрий здраствуйте. Возможно ли изготовление данного зажигания из контактного магдино снегохода буран РМЗ 640 ?
