Надежная схема зажигания для МБ-2, МН-1, МВ-1

[Каланчин]

Re: Надежная схема для МБ-2, МН-1, МВ-1

Может я и дурак, но ТЛМ от "оки" - никакая не двуискровая, а просто является комплексом из двух трансформаторов в общем карпусе на общем сердечнике(магнитопроводе). По этому по схеме 2 к ней и подключают развилку проводов. На русиш-транспорт двуискровую пока встречал лишь на мото "урал". Может я не прав???

Купи, разбери, сделай выводы.
Прав или не прав.



[Slawa]

Re: Надежная схема для МБ-2, МН-1, МВ-1

Каланчин, жалко долбить. Она же исправная лежит. Ждет своего часа. А если разбирал, то поделись информацией по ее потрохам. Буду очень благодарен. Интересно же. Схему 2 собирать стану и решу какую ставить, от "оки" или от "урала". В магазинах сейчас все равно что покупать - рулетка - повезет не повезет. ОТК уже видимо не существует. Обидно блин!



[Каланчин]

Re: Надежная схема для МБ-2, МН-1, МВ-1

А ты попробуй наити общее соединение вторичной обмотки если там две катушки на одном сердечнике.
Это обычный трансформатор.



[vlipov]

Re: Надежная схема для МБ-2, МН-1, МВ-1

Вместо BT151 подойдут BT138-800v ???



[Slawa]

Re: Надежная схема для МБ-2, МН-1, МВ-1

Каланчин, я заинтересовался. Полачается на "оке" порядок" подключения проводов на свечи не имеет значения? На "урале" ВРОДЕ без разницы.



[Вячеслав]

Re: Надежная схема для МБ-2, МН-1, МВ-1

Каланчин, я заинтересовался. Полачается на "оке" порядок" подключения проводов на свечи не имеет значения? На "урале" ВРОДЕ без разницы.

Катушки двух искровые, есть заводские и для вихря,и для снегохода тайга,и везде они работают.



[дмитрий22]

Re: Надежная схема для МБ-2, МН-1, МВ-1

Может я и дурак, но ТЛМ от "оки" - никакая не двуискровая, а просто является комплексом из двух трансформаторов в общем карпусе на общем сердечнике(магнитопроводе). По этому по схеме 2 к ней и подключают развилку проводов. На русиш-транспорт двуискровую пока встречал лишь на мото "урал". Может я не прав???

Ничего не понял.Что автора так озадачило?



[Slawa]

Re: Надежная схема для МБ-2, МН-1, МВ-1

Напрягает, то что "окушноволговскую" многие считают двуискровой и я начинаю путаться. Дочитал тему лишь до 23 страницы из 83 и начинаю путаться.



[Scratch]

Re: Надежная схема для МБ-2, МН-1, МВ-1

Подключай как обычный трансформатор - одним концом первички на "массу", вторым концом на выход схемы, конденсаторы выхода схемы параллельно, или 2мкФ....



[дмитрий22]

Re: Надежная схема для МБ-2, МН-1, МВ-1

Напрягает, то что "окушноволговскую" многие считают двуискровой и я начинаю путаться. Дочитал тему лишь до 23 страницы из 83 и начинаю путаться.

Специально изменил рисунок в шапке темы.Вариант подключения обычных ТЛМ и двухискровой.



[Slawa]

Re: Надежная схема для МБ-2, МН-1, МВ-1.

Важно в правильном направлении мотать.Одеваем на намоточный дэвайс выводами от себя.Мотаем по часовой стрелке,проволока ложится сверху.

Мы проволоку по часовой крутим, или катушку на девайсе?



[дмитрий22]

Re: Надежная схема для МБ-2, МН-1, МВ-1.

Важно в правильном направлении мотать.Одеваем на намоточный дэвайс выводами от себя.Мотаем по часовой стрелке,проволока ложится сверху.

Мы проволоку по часовой крутим, или катушку на девайсе?

WTF?



[Slawa]

Re: Надежная схема для МБ-2, МН-1, МВ-1

Извиняюсь конечно, я уже наверно задолбал, но что такое WTF? В моем вопросе я имел в виду накопительную и управляющую обмотки



[Slawa]

Re: Надежная схема для МБ-2, МН-1, МВ-1

Дмитрий, вопрос по диодам. На ламповых телевизорах ссср на трансформаторах стоят восмидиодные мосты на них ни хрена не написано. Может сталкивался с такими? Подойдут ли они для данной схемы. Живу тут в дыре какой-то, ничего купить невозможно. И организаций нормальных мало чтоб мобно было что-то достать. Даже подшипники и те можно купить только паршивые и втридорога. Спасибо Дмитрий, тема по моему очень полезная



[Pilot-by]

Re: Надежная схема для МБ-2, МН-1, МВ-1

там Д226.



[Slawa]

Re: Надежная схема для МБ-2, МН-1, МВ-1

там Д226.

Они значит не подходят?
Еще нашел катушку меднопроволоки. Как определить сечение не знаю, но она потолше чем на родных подмаховичных трансформаторах мелкомоси. Может тестером можно определить сечение? Например замерить сопротивление на пяти метрах и рассчитать сечение. Может кто формулу подскажет? А то у меня учебника физики за 8 класс нету.



[электрик]

Re: Надежная схема для МБ-2, МН-1, МВ-1

Здравствуйте Дмитрий!Собрал зашигание по самой первой схеме,работает великолепно , за что вам огромное СПАСИБО!!! Я почитал общения ребят, могу одно сказать,ненадо изобретать велосипед если он уше изобретён!



[Каланчин]

Re: Надежная схема для МБ-2, МН-1, МВ-1

там Д226.

Они значит не подходят?
Еще нашел катушку меднопроволоки. Как определить сечение не знаю, но она потолше чем на родных подмаховичных трансформаторах мелкомоси. Может тестером можно определить сечение? Например замерить сопротивление на пяти метрах и рассчитать сечение. Может кто формулу подскажет? А то у меня учебника физики за 8 класс нету.

Диоды пойдут только вместо VD2.
Диаметр провода определяется штангелем или микрометром.
А сечение это площадь среза провода, тебе это не нужно.



[Slawa]

Re: Надежная схема для МБ-2, МН-1, МВ-1

Штангелем мне такой провод не измерить. Надо поискать по колхозу микромер. Может и найду.



[Pilot-by]

Re: Надежная схема для МБ-2, МН-1, МВ-1

Slawa, я давным давно, в детстве, когда не имел микрометра, наматывал на карандаш 10 витков неизвестного провода, плотно, виток к витку, и штангелем, стараясь наиболее аккуратно, измерял получившуюся ширину намотки. потом результат делил на 10. думаю можно и линейкой.



[Sanek67]

Re: Надежная схема для МБ-2, МН-1, МВ-1

дмитрий22 Собрал вашу схему все заработало спасибо большое вам!!!но есть пару вопросов. 1 вопрос основание МБ-2 маховик контактный катушки заводские от мб-2 схема с шапки.(детали все что указаны там) мотор заводится все работает и тянет хорошо. стоит подрезать рычаг на 1 см и растачивать дырке на рычаге у основания? 2 вопрос основание МБ-2 маховик контактный катушку мотал сам 6500+600 искра мощная мотор работает на болие низких оборотах по сровнению с Заводскими катушками но на высоких оборотах не добирает мощности.Что подскажите?



[дмитрий22]

Re: Надежная схема для МБ-2, МН-1, МВ-1

дмитрий22 Собрал вашу схему все заработало спасибо большое вам!!!но есть пару вопросов. 1 вопрос основание МБ-2 маховик контактный катушки заводские от мб-2 схема с шапки.(детали все что указаны там) мотор заводится все работает и тянет хорошо. стоит подрезать рычаг на 1 см и растачивать дырке на рычаге у основания? 2 вопрос основание МБ-2 маховик контактный катушку мотал сам 6500+600 искра мощная мотор работает на болие низких оборотах по сровнению с Заводскими катушками но на высоких оборотах не добирает мощности.Что подскажите?

Да,если контактный маховик,то хотя бы рычаг подрезать нужно.Сильно ранний УОЗ получается.



[электрик]

Re: Надежная схема для МБ-2, МН-1, МВ-1

Slawa, Используй катушки от пускателей на 110 В, там и сечение провода указано, и количество витков.



[Sanek67]

Re: Надежная схема для МБ-2, МН-1, МВ-1

дмитрий22 спасибо за ответ а сопротивление катушек в норме L1-800 ом.L2-100 ом?



[P_Petrovich]

Re: Надежная схема для МБ-2, МН-1, МВ-1

Дмитрий22 извини за вопрос, тему я эту только просматривал, но как то ты показывал
две схемы на одном блоке .
1. МБ-2 - подойдёт ли провод 0,09 или нужно не ниже 0,1

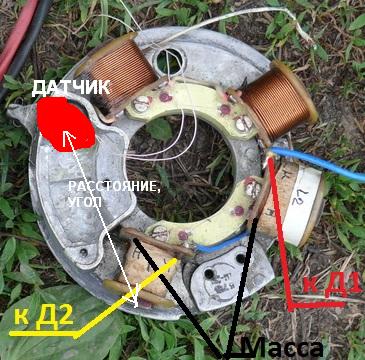

2. Смущает положение, точнее расстояние между
датчиком холла и катушкой, влияет ли оно на
опережение зажигания, ведь между ними градусов 60
Наверное я что то не догоняю
Спасибо за ответ
