Надежная схема зажигания для МБ-2, МН-1, МВ-1

[Scratch]

Re: Надежная схема для МБ-2, МН-1, МВ-1

Принял, спасибо большое за ответы...Будем ваять)))



[serge77]

Re: Надежная схема для МБ-2, МН-1, МВ-1

Здравствуйте Дмитрий!
Мотаю катушку к схеме №1 и никак не могу решить сколько мотать минимум или среднее.
Если не секрет сколько мотаете в свои готовые решения для МН-1 Нептун?
Маховик у меня держит молоток 0.5 кг ,трясу не падает,по этому думаю мотать минимум.
Что посоветуете?
Заранее спасибо!



[дмитрий22]

Re: Надежная схема для МБ-2, МН-1, МВ-1

минимальное мотайте



[serge77]

Re: Надежная схема для МБ-2, МН-1, МВ-1

Спасибо Дмитрий!
Ответа не смог дождаться(терпения не хватило) намотал 6500 + 1200 провод ПЭТВ-2 d=0.1,
получилось 1010 Ом + 240 Ом. Походу дела пропитывал лаком электротехническим (используют в электор-цеху для пропитки
обмоток статоров электродвигателей).
1010 Ом для L2 не мало?
240 Ом для L1 не много?
Резисторы есть только 5 Вт 5.6 кОм или 6.8 кОм?
6.8 кОм наверно лучше пойдёт?



[дмитрий22]

Re: Надежная схема для МБ-2, МН-1, МВ-1

Спасибо Дмитрий!
Ответа не смог дождаться(терпения не хватило) намотал 6500 + 1200 провод ПЭТВ-2 d=0.1,
получилось 1010 Ом + 240 Ом. Походу дела пропитывал лаком электротехническим (используют в электор-цеху для пропитки
обмоток статоров электродвигателей).
1010 Ом для L2 не мало?
240 Ом для L1 не много?
Резисторы есть только 5 Вт 5.6 кОм или 6.8 кОм?
6.8 кОм наверно лучше пойдёт?

Нормальное сопротивление.
5.6кОм



[serge77]

Re: Надежная схема для МБ-2, МН-1, МВ-1

Ясно! Спасибо!



[vlipov]

Re: Надежная схема для МБ-2, МН-1, МВ-1

Здравствуйте Дмитрий. Я собрал схему не работает!!!! Мотал две катушки 6500 -550 Ом и 2000-125 Ом провод 0.11 или 0.12мм смущает меня сопротивления катушек. начало с концам пробовал менял. детали все проверены схема собрана верно. После рывка маховика если замыкаю анод с катодом искра есть. Пробовал каратил конденсатор с1 искры нет. Подскажите возможные ошибки...



[дмитрий22]

Re: Надежная схема для МБ-2, МН-1, МВ-1

Здравствуйте Дмитрий. Я собрал схему не работает!!!! Мотал две катушки 6500 -550 Ом и 2000-125 Ом провод 0.11 или 0.12мм смущает меня сопротивления катушек. начало с концам пробовал менял. детали все проверены схема собрана верно. После рывка маховика если замыкаю анод с катодом искра есть. Пробовал каратил конденсатор с1 искры нет. Подскажите возможные ошибки...

Здравствуйте.
2000 провода 0,1 будет не меньше 250 Ом.
Если все с управляющей нормально,то фото подетальней.
если искра есть при замыкании тиристора,то значит с накопительной обмоткой все в порядке.что-то с управляющей цепью.можно собрать Схему №2 с одной обмоткой-детали практически там те же(мост можно составить из диодов).



[Pilot-by]

Re: Надежная схема для МБ-2, МН-1, МВ-1

у кого то тут было похожее, тиристор - кукла.



[vlipov]

Re: Надежная схема для МБ-2, МН-1, МВ-1

Ну у меня провод чуть толще 0,11 -0,12 сопротивление по идее может же быть меньше 125 Ом???



[vlipov]

Re: Надежная схема для МБ-2, МН-1, МВ-1

Можно ли проверить схему без катушки? Напримпер подать напряжение с трансформатора?????



[дмитрий22]

Re: Надежная схема для МБ-2, МН-1, МВ-1

0,12 будет 125 Ом
Значит в пайке косяк
показывай



[vlipov]

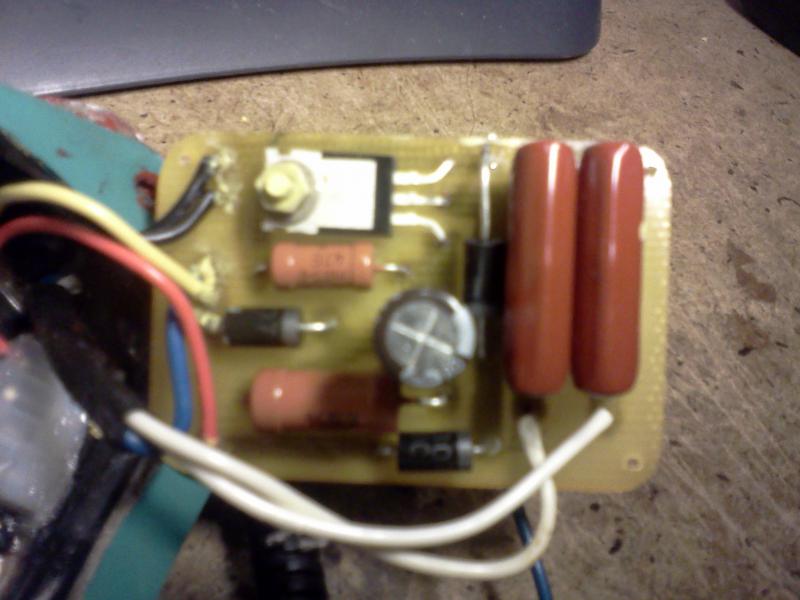

Re: Надежная схема для МБ-2, МН-1, МВ-1

fr307
bt151 650
1mk 650v
10mk 400v
47 om 1vt
6.2kom 2вт
Вроде все правильно 10 раз перепроверил. Как проверить схему без катушек ?????



[Pilot-by]

Re: Надежная схема для МБ-2, МН-1, МВ-1

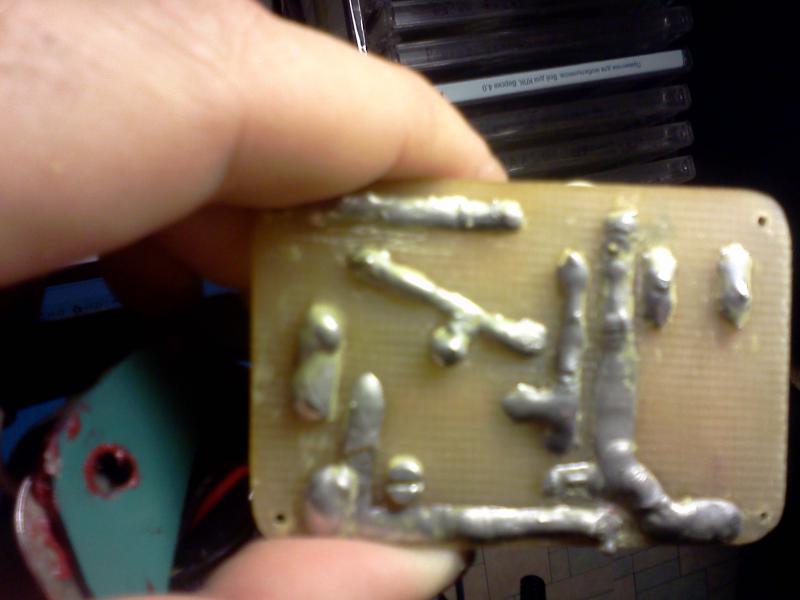

сделал бы навесным, нафиг тебе печатка? тем более сделана коряво. катод местами близко к аноду, то и дело будет простреливать, а ещё сырость своё дело сделает... переделай нормально, пока не "приехал" где нибудь.



[vlipov]

Re: Надежная схема для МБ-2, МН-1, МВ-1

синий желтый L1
черный масса
красный L2
белые на катушки



[lapan]

Re: Надежная схема для МБ-2, МН-1, МВ-1

Можно ли проверить схему без катушки? Напримпер подать напряжение с трансформатора?????

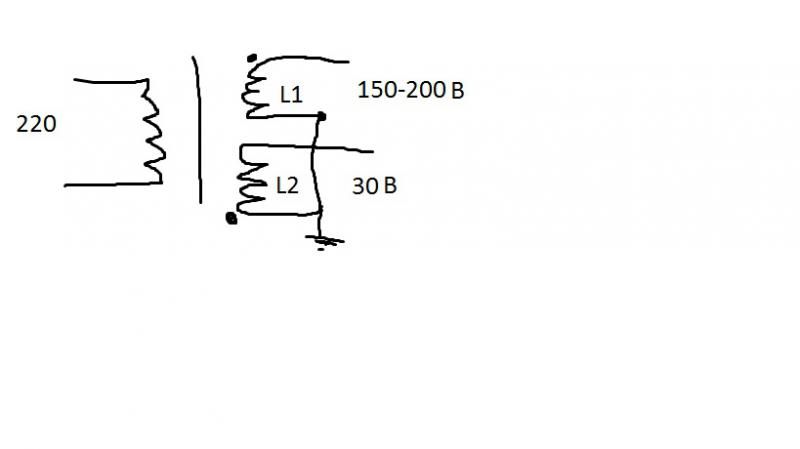

Можно : JC-a7mqkwXE&feature=plcp, я намотал. Одна обмотака 150-200 В, вторая 30 В.



[дмитрий22]

Re: Надежная схема для МБ-2, МН-1, МВ-1

Написал ответ.но потом одумался-меня б модераторы навечно забанили.
vlipov-нет никакого ответа.И не будет.



[электрик]

Re: Надежная схема для МБ-2, МН-1, МВ-1

Здраствуйте Дмитрий ,а для МЛ10 на Москву, с УОЗ надо что делать.Просто 82 страницы нет времени читать,хоть и очень позновательно.Спасибо!



[дмитрий22]

Re: Надежная схема для МБ-2, МН-1, МВ-1

Здраствуйте Дмитрий ,а для МЛ10 на Москву, с УОЗ надо что делать.Просто 82 страницы нет времени читать,хоть и очень позновательно.Спасибо!

Под московский маховик ничего не надо.Схема переделки и намотки катушек в шапке темы-"Для Ветерка"



[электрик]

Re: Надежная схема для МБ-2, МН-1, МВ-1

Спасибо большое, будем пробовать.Как сделаю отпишусь.Да и ещё вопрос, провод ПЭТВ-1 пойдёт?



[serge77]

Re: Надежная схема для МБ-2, МН-1, МВ-1

Здравствуйте Дмитрий!
Ещё вопрос возник: нашёл 4 катушки от пускателей импортных,
на железо подходят сопротивления двух 915 и 919 Ом , третья 805 Ом,можно их использовать
или надо доматывать(перематывать)?
Четвёртая была с обрывом ,на её каркасе намотал новую.



[дмитрий22]

Re: Надежная схема для МБ-2, МН-1, МВ-1

все катушки подходят



[serge77]

Re: Надежная схема для МБ-2, МН-1, МВ-1

Ясно.Спасибо!



[Slawa]

Re: Надежная схема для МБ-2, МН-1, МВ-1

Может я и дурак, но ТЛМ от "оки" - никакая не двуискровая, а просто является комплексом из двух трансформаторов в общем карпусе на общем сердечнике(магнитопроводе). По этому по схеме 2 к ней и подключают развилку проводов. На русиш-транспорт двуискровую пока встречал лишь на мото "урал". Может я не прав???



[Slawa]

Re: Надежная схема для МБ-2, МН-1, МВ-1

Пока всю тему не осилю прочитать. Вопросами замучивать не буду. Они возникают и пропадают по мере развития. Вод все дочитаю и начну дмитрия и других донимать "азбучными" вопросами.
