Надежная схема зажигания для МБ-2, МН-1, МВ-1

[дмитрий22]

Re: Надежная схема для МБ-2,МН-1,МВ-1.

Проверь сопротивление L2-должно быть около 1150 Ом.



[alexsims]

Re: Надежная схема для МБ-2,МН-1,МВ-1.

Да! Все от МБ-2. Завтра замерю!



[alexsims]

Re: Надежная схема для МБ-2,МН-1,МВ-1.

Дмитрий, есть возможность намотать катушки в электроцехе. Может не заморачиваться со стандартными? На стандартных искра какая у вас?



[дмитрий22]

Re: Надежная схема для МБ-2,МН-1,МВ-1.

Такие симптомы обычно бывают если пробита ТЛМ,но получается менял-значит другое.Возможно сам сердечник катушек был спилен раньше-задевал за магниты,а теперь сильно далеко отстоит от башмаков.
Сама схема,если все правильно спаял,работает очень хорошо.Искра должна быть заметно сильней,чем на заводском МБ-2.Меряй сопротивление-косвенно можно будет судить о L2.



[дмитрий22]

Re: Надежная схема для МБ-2,МН-1,МВ-1.

Конечно,если есть возможность намотать,то делай.L2 6500-8000,L1 1500-2000.



[alexsims]

Re: Надежная схема для МБ-2,МН-1,МВ-1.

ТЛМ-ки были пробиты, сам склоняюсь к этому варианту, но установил то сейчас двух-искровую, там же одна обмотка на два выхода!? Или я ошибаюсь? Кстати, правильно подключил то двух-искровую? Два выхода с со схемы, которые шли на стандартные ТЛМ-ки, по проводу на каждую, я их в один соединил и на одну клемму на двухискровую, со второй схемы на массу. Искра стала одинаковая на обоих свечах, но слабая, о чем писалось ранее. Конденсаторы на выходе стоят по 1 мкф два штуки. Все так???



[дмитрий22]

Re: Надежная схема для МБ-2,МН-1,МВ-1.

Да,все правильно.



[alexsims]

Re: Надежная схема для МБ-2,МН-1,МВ-1.

дмитрий22 гон,несколько вопросов к вам:
1. Если намотать по максимуму 8000 и 2000 витков, не сгорит у меня схема с такими комплектующими?!
2. И чем мотивируется количество витков на катухах???
3. Нужна ли изоляция слоев друг от друга при намотке? В электроцехе сказали что лучше каждые 2000 витков изолировать слюдой.



[дмитрий22]

Re: Надежная схема для МБ-2,МН-1,МВ-1.

Не сгорит.Мотается внавл без прокладок.



[alexsims]

Re: Надежная схема для МБ-2,МН-1,МВ-1.

Спасибо за советы! Будем пробовать!!!



[alexsims]

Re: Надежная схема для МБ-2,МН-1,МВ-1.

дмитрий22 гон, в общем намотали на L2 8000 витков, на L1 2000 витков, провод 0,1 мм, так искра стала с этими катухами слабее немного. Сопротивление 1360 ом на L2,на L1 260 ом, на старых штатных L2 1400 ом,на L1 280 ом. Что это значит, и что можно еще сделать, чтобы повысить мощность искры???



[дмитрий22]

Re: Надежная схема для МБ-2,МН-1,МВ-1.

alexsims-по этой схеме на сегодняшний день я собрал 150,может больше двухсот зажигалок.Такие симптомы при пробитых ТЛМ проявлялись.Возможно с маховиком что(в моей практике из-за маховика схема не стояла).Не может при исправных деталях, маховике и ТЛМ-ах отрубаться один котел.Никак!



[alexsims]

Re: Надежная схема для МБ-2,МН-1,МВ-1.

С двух-искровой катушкоЙ не отрубаеТся, сразу оба, крутишь маховик НЕ сильно,примерно как НА контактном,нет искры,а НА контактом есть при тех же оборотах. И искру днем хрен увидишь,если ладошками ночь только сделать. Завтра выложу фото схемы и всех проводов и катушек. Так сопротивление такое нормально? Может с конденсаТОрами, емкостями их поиграть?или НЕ влияеТ? Что можете посоветовать пожалуйста!



[дмитрий22]

Re: Надежная схема для МБ-2,МН-1,МВ-1.

выкладывай фотки.Сопротивление нормальное,играть с емкостями и сопротивлением смысла нет,в пределах 30 процентов никакого заметного эффекта не будет(нельзя только емкость С1 уменьшать).Попробуй на это-же зажигание поставить контактный маховик,посмотреть искру,возможно в маховике проблема.



[fingo]

Re: Надежная схема для МБ-2,МН-1,МВ-1.

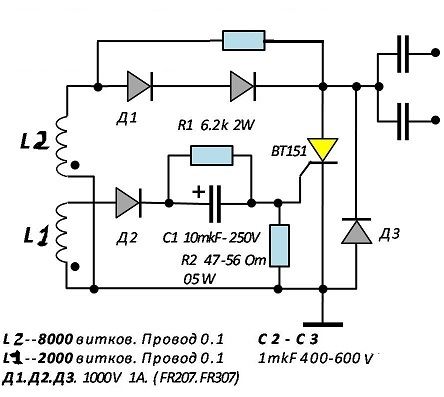

мне попалась вот такая схема вчём могут быть преемущества или недостатки?
Срисовано с платы диоды одинаковые.



[alexsims]

Re: Надежная схема для МБ-2,МН-1,МВ-1.

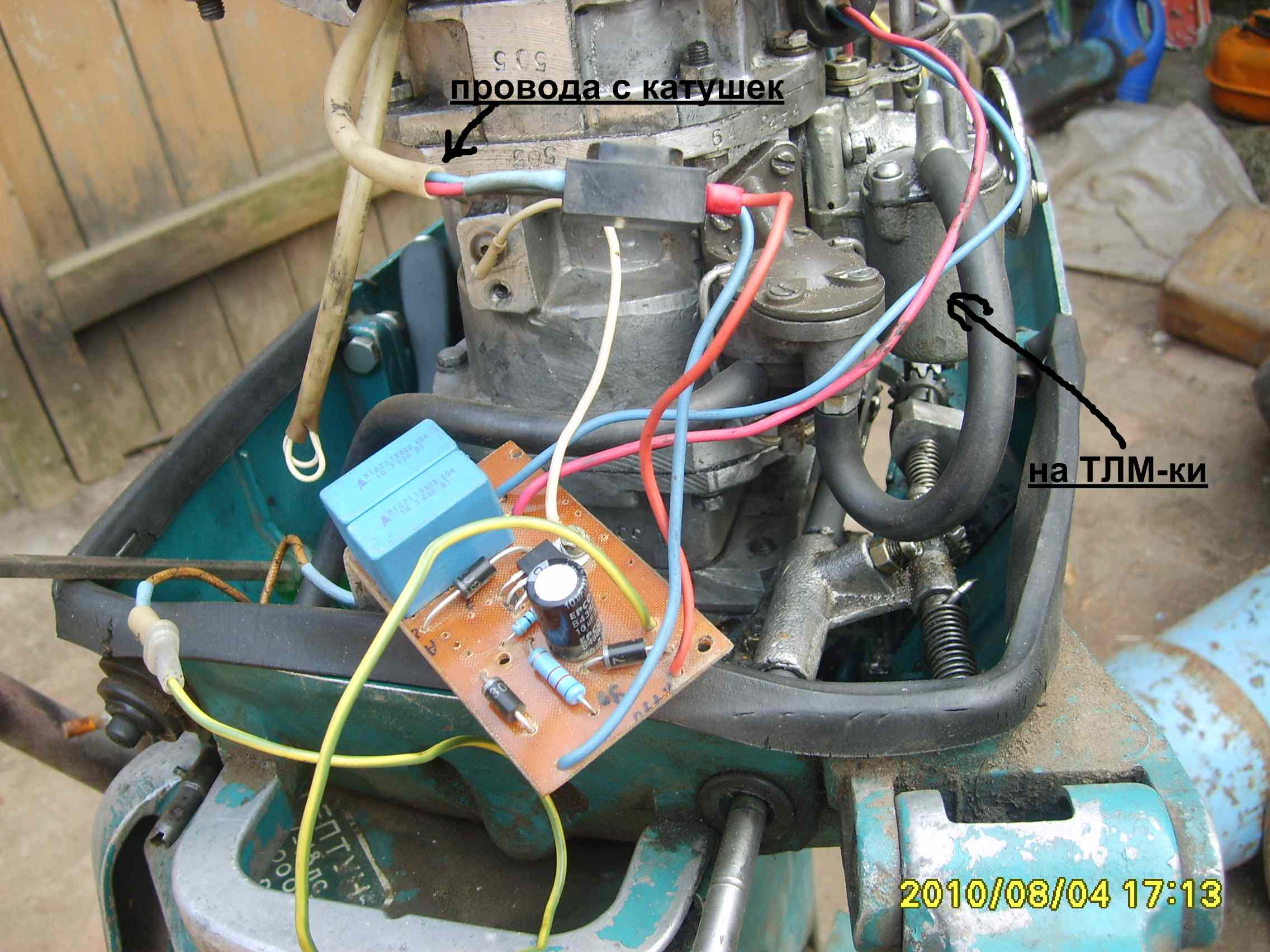

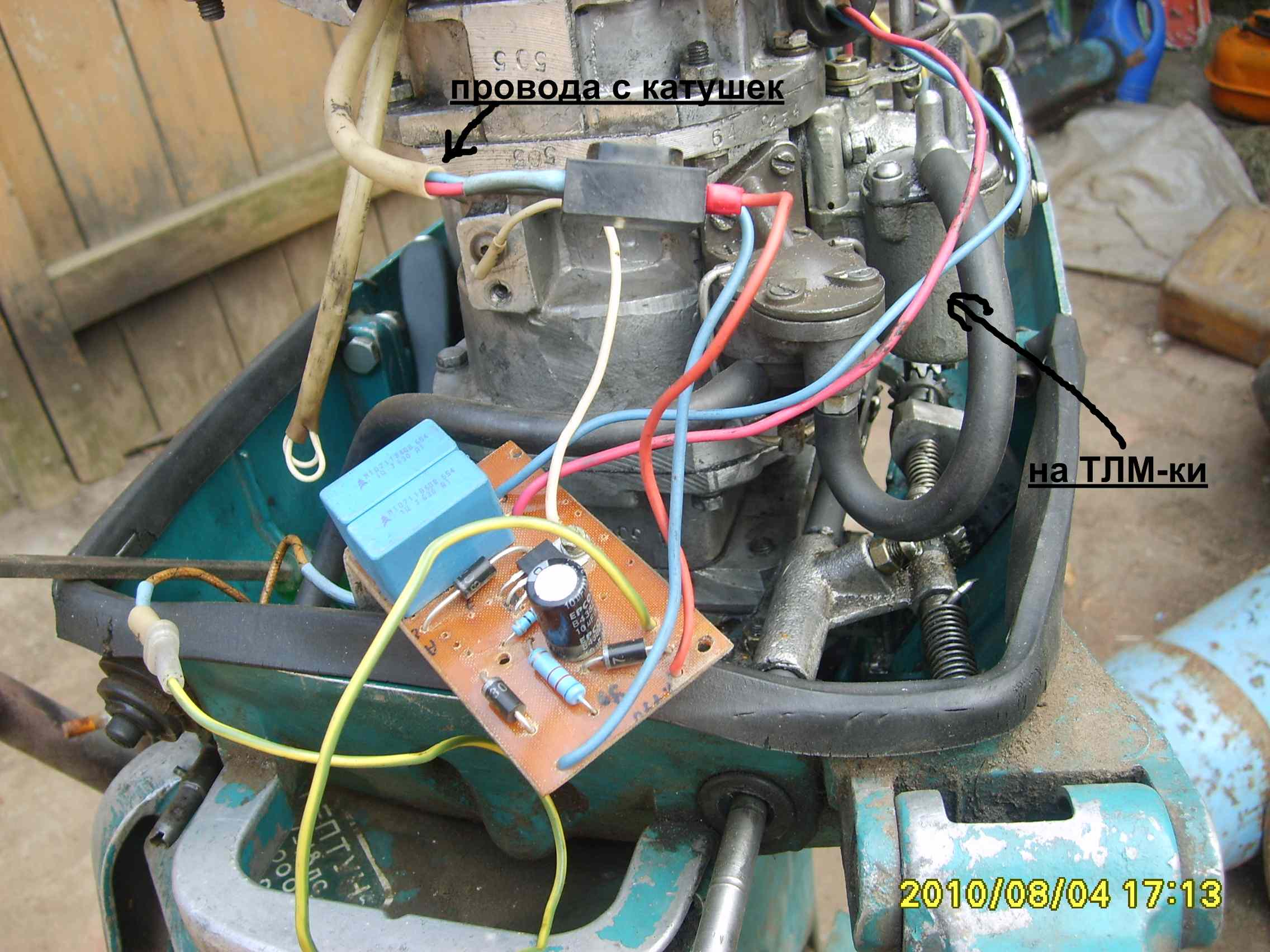

Сделал фотки, маховик вечером сфоткаю...



[alexsims]

Re: Надежная схема для МБ-2,МН-1,МВ-1.

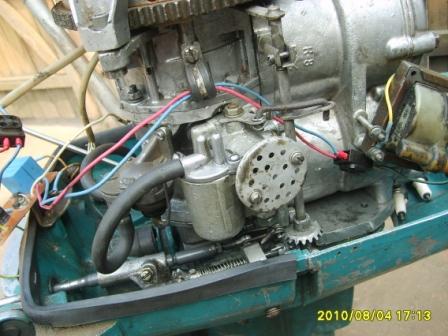

на ТЛМ-ки...



[alexsims]

Re: Надежная схема для МБ-2,МН-1,МВ-1.

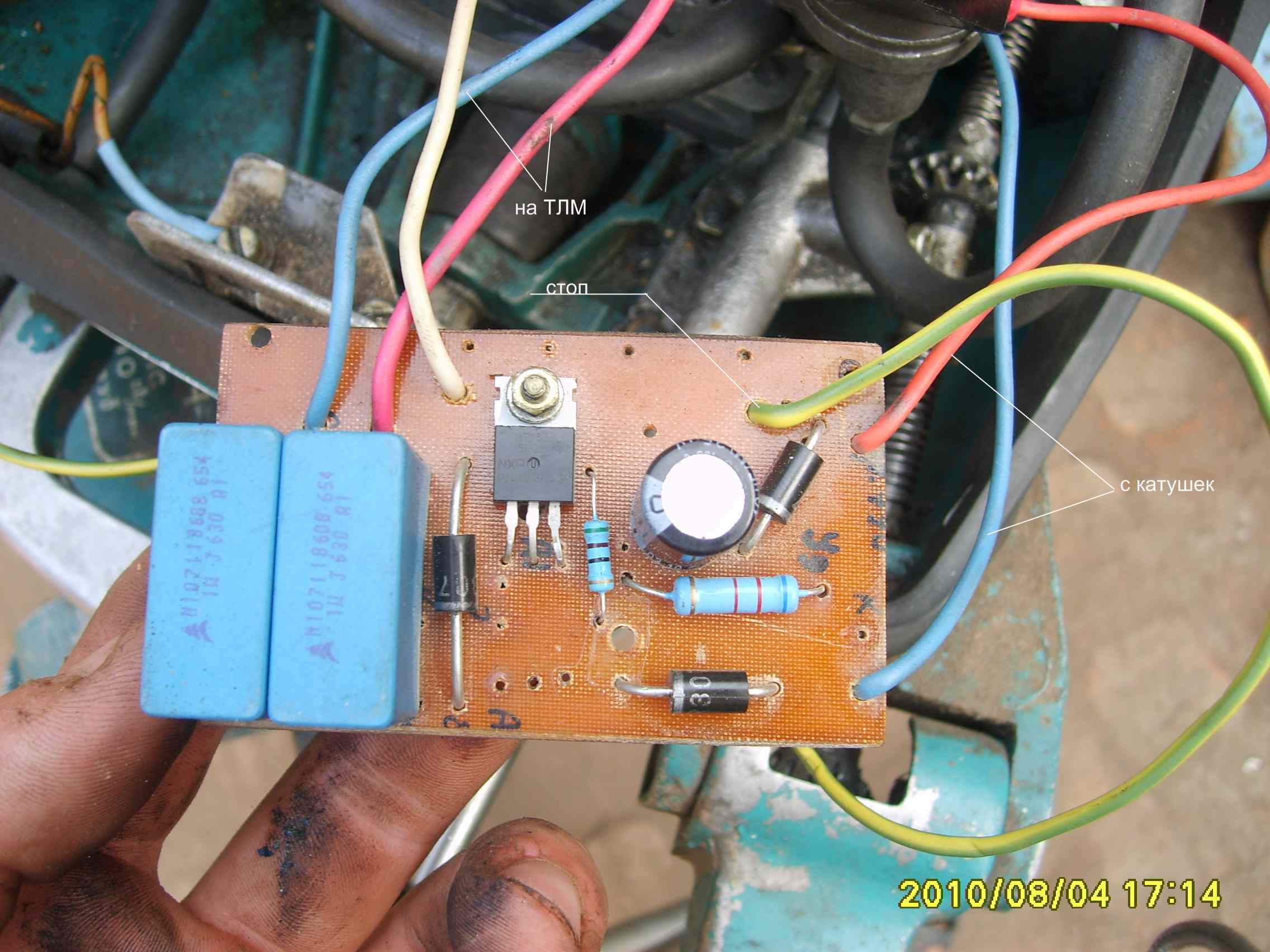

вот плата с элементами...



[alexsims]

Re: Надежная схема для МБ-2,МН-1,МВ-1.

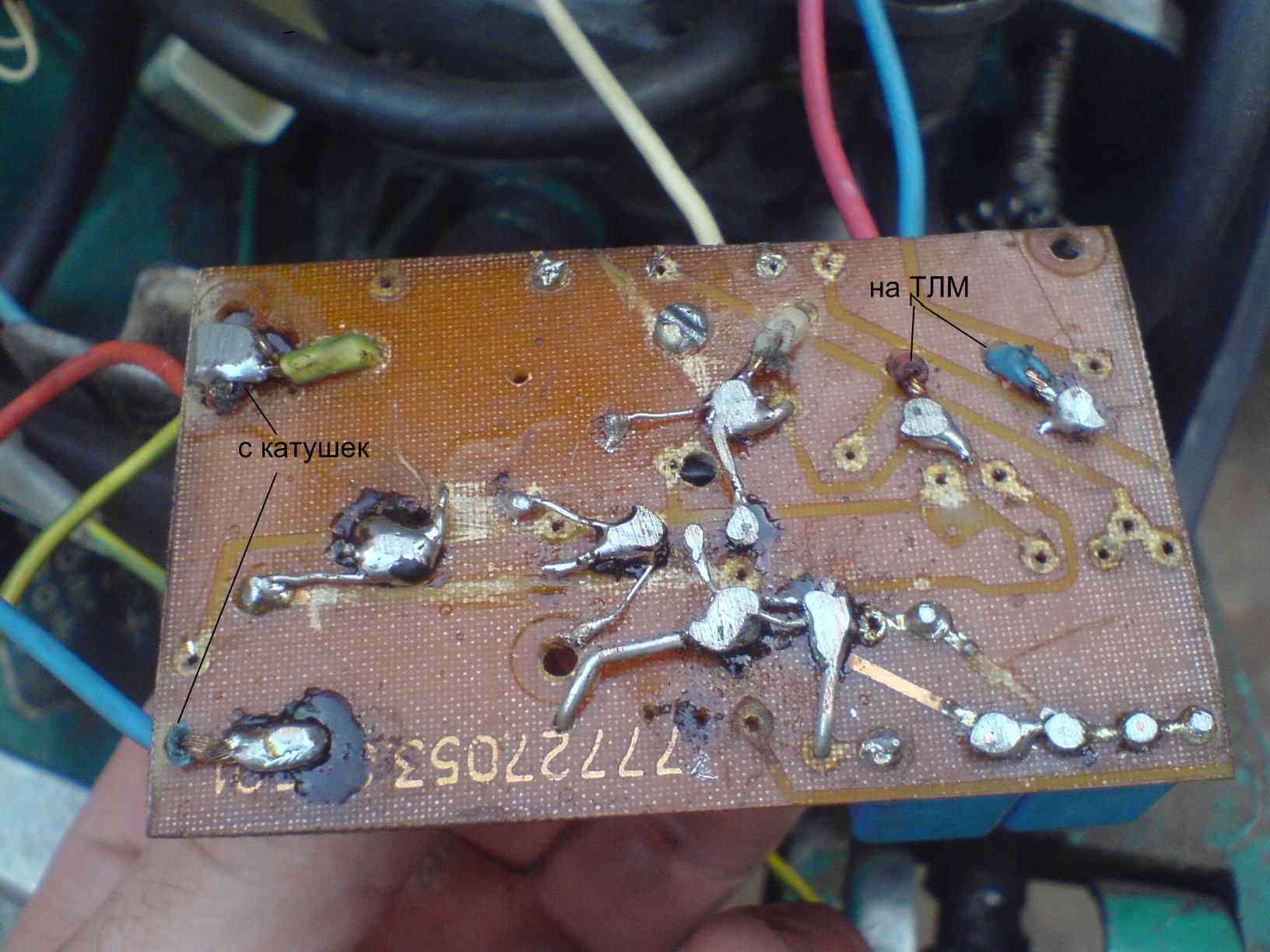

...с обратной стороны...



[alexsims]

Re: Надежная схема для МБ-2,МН-1,МВ-1.

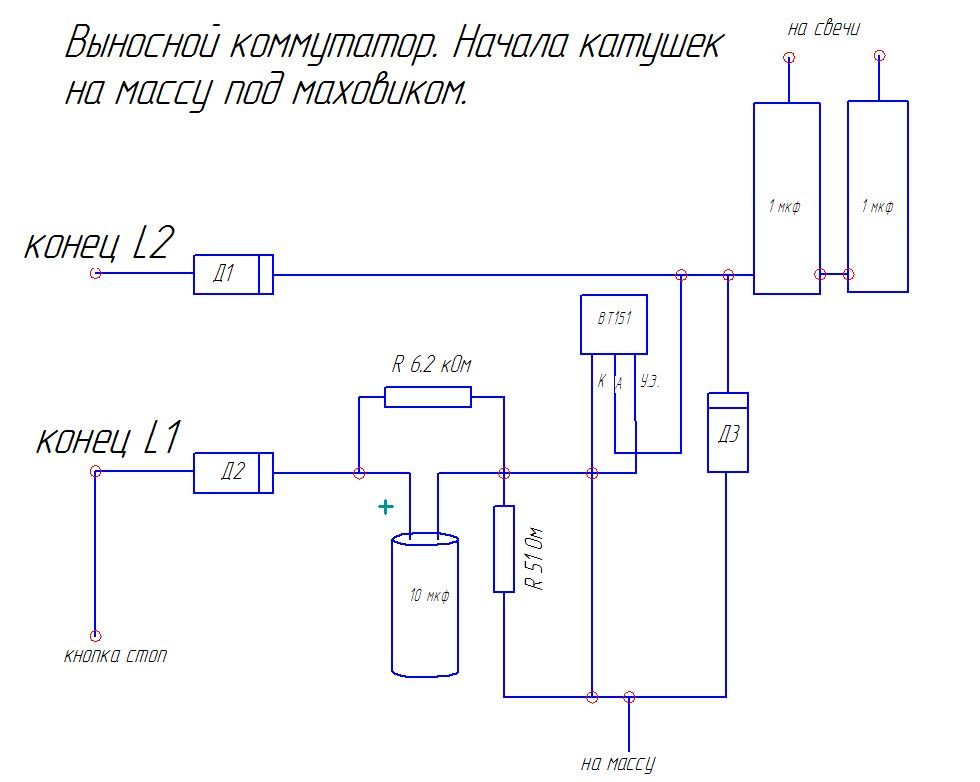

...а вот схема, с моего взгляда, паял как на ней. Правильно???...



[дмитрий22]

Re: Надежная схема для МБ-2,МН-1,МВ-1.

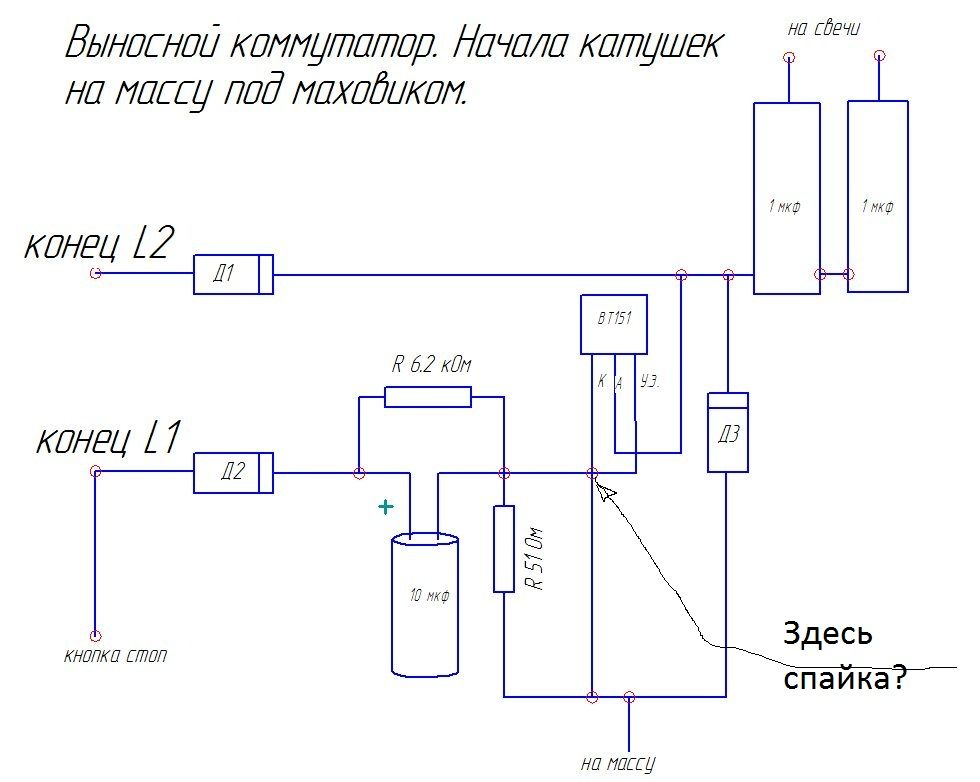

Там ошибся при рисунке или действительно спайка?



[дмитрий22]

Re: Надежная схема для МБ-2,МН-1,МВ-1.

мне попалась вот такая схема вчём могут быть преемущества или недостатки?
Срисовано с платы диоды одинаковые.

Никакой разницы на практике.



[alexsims]

Re: Надежная схема для МБ-2,МН-1,МВ-1.

Пардон, ошибся когда рисовал. С катушек,начала на массу должны идти каждая, или с каждой катушки на массу? Или роли никокой не играет?! У меня с начала одной на начало другой, а потом с другой на массу.



[дмитрий22]

Re: Надежная схема для МБ-2,МН-1,МВ-1.

Да,правильно все.Правда,не пойму никак с платой,но думаю там трудно запутаться в восьми деталях.Может с маховиком,может на плате что.Пробуй все распаять,делай навесной макет,проверь и залей его в любом корпусе.Маховик пробуй другой.Мне б руками до него добраться.



[alexsims]

Re: Надежная схема для МБ-2,МН-1,МВ-1.

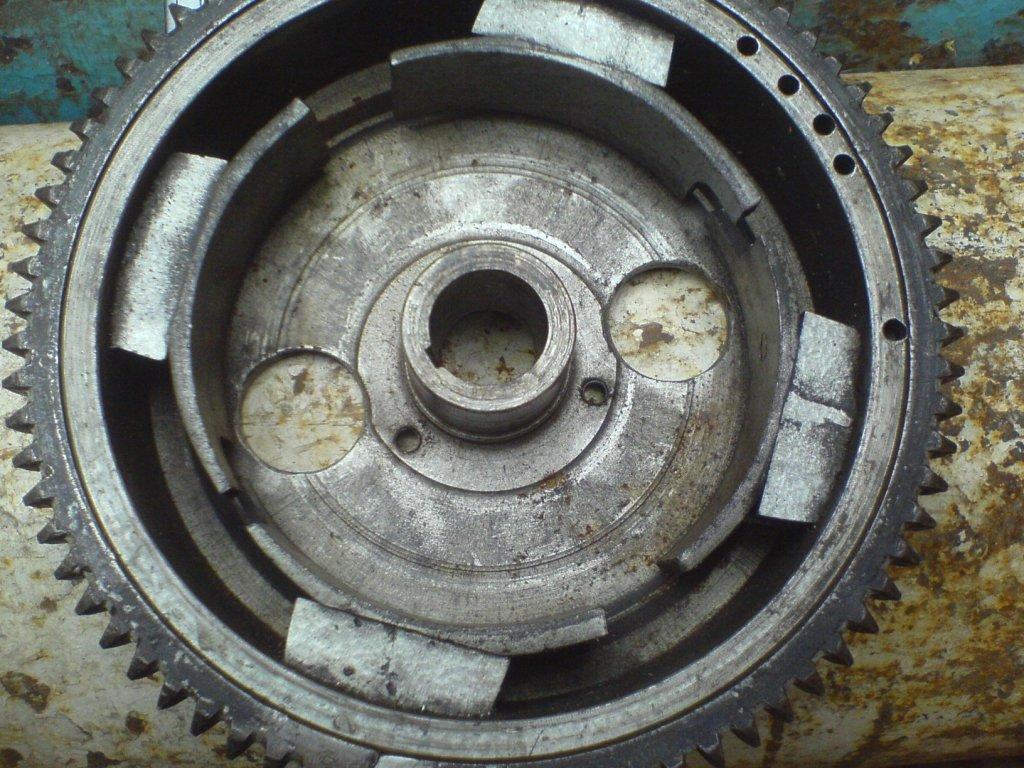

Да живу в Московской области, руками добраться не получится. Поставил сейчас маховик от контактного, похоже в нем дело. Искра стала появлятся когда крутишь от руки. Ощутимо мощнее. Шелкает. Но не заводится, хлопки в карбюратор. Так понимаю искра не попадает куда надо. Маховик соседский,надо отдавать обратно, магниты мощнее моего немного. Зазоры между катушками и маховиком, на глаз одинаковые с моим. Что тогда с моим маховиком не так?Что с ним можно сделать? Вот фото обоих маховиков...
