Re: Надежная схема для МБ-2,МН-1,МВ-1.

...вот соседский, но у него пробит паз под шпонку, с с противоположной стороны штатному...


Вложения

alexsims

ст. лейтенант
Регистрация
06.07.2010
Сообщения
312
Карма
7
Возраст
37
Город
Моск. Область. С.Дединово.
Имя
Александр
Лодка
ока-4, казанка
Мотор
эвинруд-50 ларк 1973 г., вихрь-30
Re: Надежная схема для МБ-2,МН-1,МВ-1.

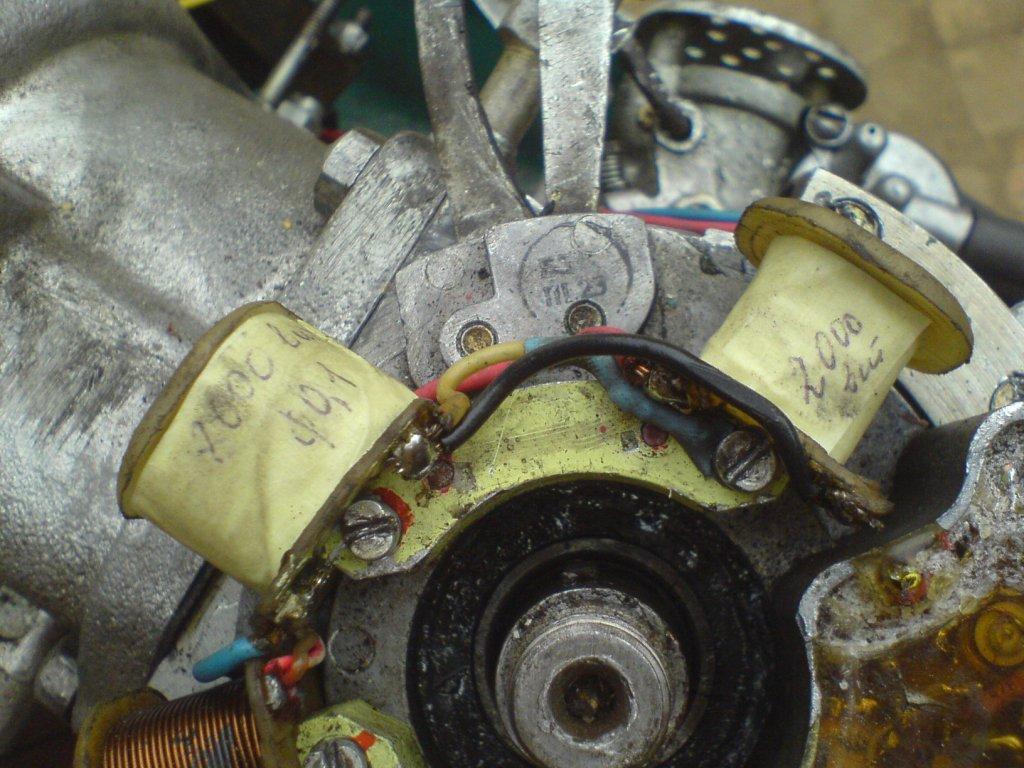

...а вот катушки...


Вложения

дмитрий22

капитан 2-го ранга
Регистрация
11.05.2010
Сообщения
1 472
Карма
160
Город
Украина,Херсон
Имя
Дмитрий
Лодка
"Крым"; "Кайман-305";"Пелла Фиорд 430"
Мотор
Джонсон 15 4-т, Ветерок-12, Вихри
Re: Надежная схема для МБ-2,МН-1,МВ-1.

На контактном момент УОЗ не попадает правильно,я для проверки искры предложил.Посмотри в маховике бывает стружка попадает и смыкает башмаки,энергия магнитов заметно падает.Если есть возможность,то завести на контактном можно.Надо расположить панель катушкой L2 вдоль оси мотора и закрепить неподвижно-заводим.Если не заводится,то панель поворачиваем в любую сторону на 90 градусов перпендикулярно оси мотора.


alexsims

ст. лейтенант
Регистрация
06.07.2010
Сообщения
312
Карма
7
Возраст
37
Город
Моск. Область. С.Дединово.
Имя
Александр
Лодка
ока-4, казанка
Мотор
эвинруд-50 ларк 1973 г., вихрь-30
Re: Надежная схема для МБ-2,МН-1,МВ-1.

Хорошо, завтра попробую. Сейчас на работу надо ехать. Стружки вроде бы нет, так- пыль немного. Попробую почищу. Вот в начале темы вы писали что схема не чувствительна к намагниченности маховика. Полярность магнитов проверял, идет вроде верно +,-,+,-.


alexsims

ст. лейтенант
Регистрация
06.07.2010
Сообщения
312
Карма
7
Возраст
37
Город
Моск. Область. С.Дединово.
Имя
Александр
Лодка
ока-4, казанка
Мотор
эвинруд-50 ларк 1973 г., вихрь-30
Re: Надежная схема для МБ-2,МН-1,МВ-1.

Завелся на контактном, вроде работает лучше. Но все равно маховик отдавать надо. Так что проблема остается. Дмитрий, замерил зазоры между магнитами и катушками, одинаковы с этим контактным. Сила магнитов ключ держит, по силе все одинаковы. Контактный совсем чуть чуть по сильнее.
Что еще может быть не так с маховиком???
В начале темы вы писали что схема не чувствительна к намагниченности маховика? Почему тогда так получается???
Ничего не понимаю что за проблема!!!!

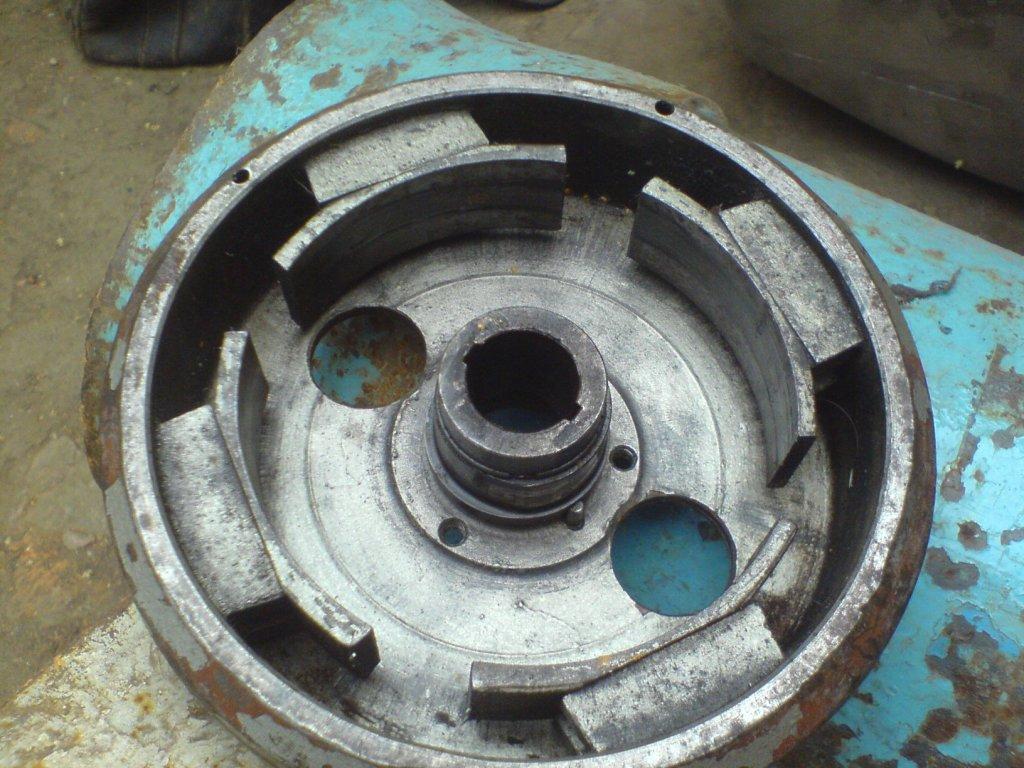

Вот фото маховика


Вложения

дмитрий22

капитан 2-го ранга
Регистрация
11.05.2010
Сообщения
1 472
Карма
160
Город
Украина,Херсон
Имя
Дмитрий
Лодка
"Крым"; "Кайман-305";"Пелла Фиорд 430"
Мотор
Джонсон 15 4-т, Ветерок-12, Вихри
Re: Надежная схема для МБ-2,МН-1,МВ-1.

Сам понять не могу.Ну не было у меня из-за маховика такой проблемы.И маховики были даже с горевших моторов,которые искру при других схемах вообще не давали.Первый такой.


alexsims

ст. лейтенант
Регистрация
06.07.2010
Сообщения
312
Карма
7
Возраст
37
Город
Моск. Область. С.Дединово.
Имя
Александр
Лодка
ока-4, казанка
Мотор
эвинруд-50 ларк 1973 г., вихрь-30
Re: Надежная схема для МБ-2,МН-1,МВ-1.

Решил повторить схему такую же. Надеюсь что какой нибудь элемент неисправен...

Дмитрий, а может с сопротивлением пошаманить что нибудь? Что скажете? Сколько Ом можно поставить для этой схемы?


дмитрий22

капитан 2-го ранга
Регистрация
11.05.2010
Сообщения
1 472
Карма
160
Город
Украина,Херсон
Имя
Дмитрий
Лодка
"Крым"; "Кайман-305";"Пелла Фиорд 430"
Мотор
Джонсон 15 4-т, Ветерок-12, Вихри
Re: Надежная схема для МБ-2,МН-1,МВ-1.

Все и так будет работать,ничего не даст игра сопротивлениями.


alexsims

ст. лейтенант
Регистрация
06.07.2010
Сообщения
312
Карма
7
Возраст
37
Город
Моск. Область. С.Дединово.
Имя
Александр
Лодка
ока-4, казанка
Мотор
эвинруд-50 ларк 1973 г., вихрь-30
Re: Надежная схема для МБ-2,МН-1,МВ-1.

Дмитрий а если фольгу подложить в несколько слоев между магнитами и корпусом маховика чтобы зазор меньше сделать между катушкой и магнитом? Можно ли отворачивать магниты???

A

Anonymous

Guest
Re: Надежная схема для МБ-2,МН-1,МВ-1.

Дмитрий, есть к Вам вопрос. Заинтересовался схемой, нашел основание от МБ-2 с катушками. Сопротивление на L2 - 1457 Ом, на L1 - 294 Ом - это несколько выше, чем в Ваших данных. Подскажите, данные значения в пределах нормы, или схему нужно будет настраивать? Чем чреваты эти несколько большие сопротивления на катушках при работе схемы-мотора? Не хотелось-бы катушки перематывать...


дмитрий22

капитан 2-го ранга
Регистрация
11.05.2010
Сообщения
1 472
Карма
160
Город
Украина,Херсон
Имя
Дмитрий
Лодка
"Крым"; "Кайман-305";"Пелла Фиорд 430"
Мотор
Джонсон 15 4-т, Ветерок-12, Вихри
Re: Надежная схема для МБ-2,МН-1,МВ-1.

SergZ сказал(а):
Дмитрий, есть к Вам вопрос. Заинтересовался схемой, нашел основание от МБ-2 с катушками. Сопротивление на L2 - 1457 Ом, на L1 - 294 Ом - это несколько выше, чем в Ваших данных. Подскажите, данные значения в пределах нормы, или схему нужно будет настраивать? Чем чреваты эти несколько большие сопротивления на катушках при работе схемы-мотора? Не хотелось-бы катушки перематывать...
Все нормально,не надо перематывать.


alexsims

ст. лейтенант
Регистрация
06.07.2010
Сообщения
312
Карма
7
Возраст
37
Город
Моск. Область. С.Дединово.
Имя
Александр
Лодка
ока-4, казанка
Мотор
эвинруд-50 ларк 1973 г., вихрь-30
Re: Надежная схема для МБ-2,МН-1,МВ-1.

Дмитрий а если фольгу подложить в несколько слоев между магнитами и корпусом маховика чтобы зазор меньше сделать между катушкой и магнитом? Можно ли отворачивать магниты??? Подскажите пожалуйста!


дмитрий22

капитан 2-го ранга
Регистрация
11.05.2010
Сообщения
1 472
Карма
160
Город
Украина,Херсон
Имя
Дмитрий
Лодка
"Крым"; "Кайман-305";"Пелла Фиорд 430"
Мотор
Джонсон 15 4-т, Ветерок-12, Вихри
Re: Надежная схема для МБ-2,МН-1,МВ-1.

alexsims сказал(а):
Дмитрий а если фольгу подложить в несколько слоев между магнитами и корпусом маховика чтобы зазор меньше сделать между катушкой и магнитом? Можно ли отворачивать магниты??? Подскажите пожалуйста!
Не знаю.Я не стал-бы магниты трогать.ИМХО лучше сердечник на панели поменять,тот вероятно подпиливали или маховик тер по нему.


alexsims

ст. лейтенант
Регистрация
06.07.2010
Сообщения
312
Карма
7
Возраст
37
Город
Моск. Область. С.Дединово.
Имя
Александр
Лодка
ока-4, казанка
Мотор
эвинруд-50 ларк 1973 г., вихрь-30
Re: Надежная схема для МБ-2,МН-1,МВ-1.

Я замерил размер от штырька установочного до торца сердечника размер правда забыл. ( Но поставил самый длинный сердечник. Дмитрий можете замерить у вас какой размер получается? На непиленоМ сердечнике.


alexsims

ст. лейтенант
Регистрация
06.07.2010
Сообщения
312
Карма
7
Возраст
37
Город
Моск. Область. С.Дединово.
Имя
Александр
Лодка
ока-4, казанка
Мотор
эвинруд-50 ларк 1973 г., вихрь-30
Re: Надежная схема для МБ-2,МН-1,МВ-1.

Да и вот еще что. При работе мотора замерил напряжение НА выходах катушек, так НА холостых 7 вольт, При 5000 об/мин 23,5 вольт. Это нормально?


alexsims

ст. лейтенант
Регистрация
06.07.2010
Сообщения
312
Карма
7
Возраст
37
Город
Моск. Область. С.Дединово.
Имя
Александр
Лодка
ока-4, казанка
Мотор
эвинруд-50 ларк 1973 г., вихрь-30
Re: Надежная схема для МБ-2,МН-1,МВ-1.

Да и вот еще что. При работе мотора замерил напряжение НА выходах катушек, так НА холостых 7 вольт, При 5000 об/мин 23,5 вольт. Это нормально?


Rybak

старшина 2ст.
Регистрация
08.08.2010
Сообщения
57
Карма
2
Возраст
63
Город
Чувашия .Чебоксары
Имя
Александр
Лодка
Казанка 2м
Мотор
Вихрь,Нептун,Ветерок. Ямаха-40
Re: Надежная схема для МБ-2,МН-1,МВ-1.

Здравствуйте Дмитрий !!Вы случайно не пробывали расточить маховик от двадцатки (внутрений диаметр) применительно к МВ-1 и МБ-2 .А то этого железа везде полно.


дмитрий22

капитан 2-го ранга
Регистрация
11.05.2010
Сообщения
1 472
Карма
160
Город
Украина,Херсон
Имя
Дмитрий
Лодка
"Крым"; "Кайман-305";"Пелла Фиорд 430"
Мотор
Джонсон 15 4-т, Ветерок-12, Вихри
Re: Надежная схема для МБ-2,МН-1,МВ-1.

Rybak сказал(а):
Здравствуйте Дмитрий !!Вы случайно не пробывали расточить маховик от двадцатки (внутрений диаметр) применительно к МВ-1 и МБ-2 .А то этого железа везде полно.
Не пробывал,но и так понятно,что работать не будет.Для сердечников МВ-1,МБ-2 нужны магниты чередующиеся через 90гр.


alexsims

ст. лейтенант
Регистрация
06.07.2010
Сообщения
312
Карма
7
Возраст
37
Город
Моск. Область. С.Дединово.
Имя
Александр
Лодка
ока-4, казанка
Мотор
эвинруд-50 ларк 1973 г., вихрь-30
Re: Надежная схема для МБ-2,МН-1,МВ-1.

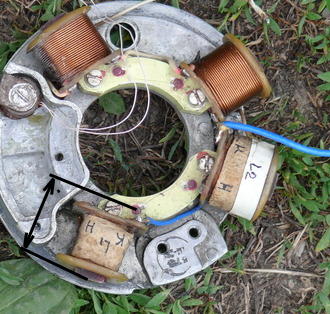

Дмитрий, сможете замерить вот этот размер на сердечниках катушек (на фото) от центра фиксирующего штырька до торца сердечника, на непиленном сердечнике? Штангенциркулем.


Вложения

УНА-0531

капитан-лейтенант
Регистрация
29.07.2010
Сообщения
438
Карма
5
Город
Николаев
Имя
Олег
Лодка
самодельное 1,2 р.т.
Мотор
Мотор-Сич 40
Re: Надежная схема для МБ-2,МН-1,МВ-1.

Дмитрий, сможете замерить вот этот размер на сердечниках катушек (на фото) от центра фиксирующего штырька до торца сердечника, на непиленном сердечнике? Штангенциркулем.

32,6 мм
Всего доброго, Олег


Rybak

старшина 2ст.
Регистрация
08.08.2010
Сообщения
57
Карма
2
Возраст
63
Город
Чувашия .Чебоксары
Имя
Александр
Лодка
Казанка 2м
Мотор
Вихрь,Нептун,Ветерок. Ямаха-40
Re: Надежная схема для МБ-2,МН-1,МВ-1.

Доброго дня Дмитрий!!Ребята привезли Заморскую штуковину(Электролюкс-Швеция-25 кобылок), какого года мотор неизвесно.Ну это небеда,через минут 20 пропадает искра на нижнем цилиндре(зажигание контактное)Просьба большая к вам,посоветуйте оптимальную схему зажигания(электронное)И если можно как переделать тарелку зажигания.На башмаках 1катушка зажигания и 3 на подзарядку аккумулятора.На маховике 6 магнитов.Очень похож на Нептун.


дмитрий22

капитан 2-го ранга
Регистрация
11.05.2010
Сообщения
1 472
Карма
160
Город
Украина,Херсон
Имя
Дмитрий
Лодка
"Крым"; "Кайман-305";"Пелла Фиорд 430"
Мотор
Джонсон 15 4-т, Ветерок-12, Вихри
Re: Надежная схема для МБ-2,МН-1,МВ-1.

Полюса как чередуются?

A

Anonymous

Guest
Re: Надежная схема для МБ-2,МН-1,МВ-1.

дмитрий22 гон сказал(а):
Полюса как чередуются?
Не знаю .А как можно проверить? Собрал по скорому схему Лукича,завел сдвигая тарелку и против часовой и по часовой. На малых вроде работает,а на больших с перетыком и хлопки в карбе.


дмитрий22

капитан 2-го ранга
Регистрация
11.05.2010
Сообщения
1 472
Карма
160
Город
Украина,Херсон
Имя
Дмитрий
Лодка
"Крым"; "Кайман-305";"Пелла Фиорд 430"
Мотор
Джонсон 15 4-т, Ветерок-12, Вихри
Re: Надежная схема для МБ-2,МН-1,МВ-1.

Я про магниты и спрашивал,чтобы схему№3 присоветовать.Раз искра уже есть,хорошо.Если на больших не работает,то для сх.3 надо уменьшить количество витков или намотать более толстым проводом.Возможно,если применялись готовые катушки от пускателей,сильно большой внутренний диаметр катушки.


Rybak

старшина 2ст.
Регистрация
08.08.2010
Сообщения
57
Карма
2
Возраст
63
Город
Чувашия .Чебоксары
Имя
Александр
Лодка
Казанка 2м
Мотор
Вихрь,Нептун,Ветерок. Ямаха-40
Re: Надежная схема для МБ-2,МН-1,МВ-1.

Вторая фотка, я катушку намотал провод 0.11 -6500 витков .Катушку мотал на родной каркас,может разбить на 2 рога?
