Re: Надежная схема для МБ-2, МН-1, МВ-1.
uriy555-если для переделки из МЛ-10,то схема из шапки.Если же у тебя уже есть МБЭ-1,то лучше его и использовать,тиристоры поменять и добавить по диоду к тиристорам.Маховики все одинаковые.
uriy555-если для переделки из МЛ-10,то схема из шапки.Если же у тебя уже есть МБЭ-1,то лучше его и использовать,тиристоры поменять и добавить по диоду к тиристорам.Маховики все одинаковые.
дмитрий22
капитан 2-го ранга
- Регистрация
- 11.05.2010
- Сообщения
- 1 472
- Карма
- 160
- Город
- Украина,Херсон
- Имя
- Дмитрий
- Лодка
- "Крым"; "Кайман-305";"Пелла Фиорд 430"
- Мотор
- Джонсон 15 4-т, Ветерок-12, Вихри
Re: Надежная схема для МБ-2, МН-1, МВ-1.
МБЭ-1 и собирай.Схема в шапке с дополнительными диодами.
МБЭ-1 и собирай.Схема в шапке с дополнительными диодами.
Re: Надежная схема для МБ-2, МН-1, МВ-1.
Дмитрий в конце 41 страницы ты подсказал мне схемку двухканального зажигания Подскажи пожалуйста какие лучше катушки для него использовать от Оки или ТЛМ от контактного зажигания или с 20 Вихря круглые с контактного зажигания ? Схемку собрал вот не знаю с какими катушками испытывать .Заранее спасибо!
Дмитрий в конце 41 страницы ты подсказал мне схемку двухканального зажигания Подскажи пожалуйста какие лучше катушки для него использовать от Оки или ТЛМ от контактного зажигания или с 20 Вихря круглые с контактного зажигания ? Схемку собрал вот не знаю с какими катушками испытывать .Заранее спасибо!
дмитрий22
капитан 2-го ранга
- Регистрация
- 11.05.2010
- Сообщения
- 1 472
- Карма
- 160
- Город
- Украина,Херсон
- Имя
- Дмитрий
- Лодка
- "Крым"; "Кайман-305";"Пелла Фиорд 430"
- Мотор
- Джонсон 15 4-т, Ветерок-12, Вихри
Re: Надежная схема для МБ-2, МН-1, МВ-1.
Denis8320-от Оки там непригодны,вообще.Обычные ТЛМ лучший вариант.
Denis8320-от Оки там непригодны,вообще.Обычные ТЛМ лучший вариант.
Re: Надежная схема для МБ-2, МН-1, МВ-1.
Дмитрий пробовал я заводить мотор по собранному коммутатору из стр 41 под маховик с 20 вихря правда устанавливал все на вихрь 30 . не знаю в чем причина заводится на одном цилиндре чихает с карбюратора вылетают капли бензина . когда снимаешь свечи прокручиваешь маховик искра бьет на двух выходах что и слона убьет пробовал менять подключение начало обмоток та же картина . Может подскажешь в чем дело? коммутатор уже несколько раз проверял правильно ли собрал вроде правильно как по схеме.
Дмитрий пробовал я заводить мотор по собранному коммутатору из стр 41 под маховик с 20 вихря правда устанавливал все на вихрь 30 . не знаю в чем причина заводится на одном цилиндре чихает с карбюратора вылетают капли бензина . когда снимаешь свечи прокручиваешь маховик искра бьет на двух выходах что и слона убьет пробовал менять подключение начало обмоток та же картина . Может подскажешь в чем дело? коммутатор уже несколько раз проверял правильно ли собрал вроде правильно как по схеме.
дмитрий22
капитан 2-го ранга
- Регистрация
- 11.05.2010
- Сообщения
- 1 472
- Карма
- 160
- Город
- Украина,Херсон
- Имя
- Дмитрий
- Лодка
- "Крым"; "Кайман-305";"Пелла Фиорд 430"
- Мотор
- Джонсон 15 4-т, Ветерок-12, Вихри
Re: Надежная схема для МБ-2, МН-1, МВ-1.
Denis8320-может катушки уже от старости пробивают.
Denis8320-может катушки уже от старости пробивают.
дмитрий22
капитан 2-го ранга
- Регистрация
- 11.05.2010
- Сообщения
- 1 472
- Карма
- 160
- Город
- Украина,Херсон
- Имя
- Дмитрий
- Лодка
- "Крым"; "Кайман-305";"Пелла Фиорд 430"
- Мотор
- Джонсон 15 4-т, Ветерок-12, Вихри
Re: Надежная схема для МБ-2, МН-1, МВ-1.
Дома не проверить,только относительно,по сопротивлению.
Дома не проверить,только относительно,по сопротивлению.
- Регистрация
- 25.04.2011
- Сообщения
- 18 866
- Карма
- 903
- Город
- Саратов
- Имя
- Дмитрий
- Лодка
- Нептун-3,Прогресс-2,2М, Сарепта(были) ,Орионбот 53НТ Pro, АКВА ОПТИМА 260(есть).
- Мотор
- Вихрь М; Honda BF90; Honda BF2
Re: Надежная схема для МБ-2, МН-1, МВ-1.
...
А, разве местоположение магнитов на маховиках 20ки и 30ки одинаковое? Я конечно могу ошибатся,но помоему там разница в приличные градусы, вот и "чихает-кашляет"Denis8320 сказал(а):
...
дмитрий22
капитан 2-го ранга
- Регистрация
- 11.05.2010
- Сообщения
- 1 472
- Карма
- 160
- Город
- Украина,Херсон
- Имя
- Дмитрий
- Лодка
- "Крым"; "Кайман-305";"Пелла Фиорд 430"
- Мотор
- Джонсон 15 4-т, Ветерок-12, Вихри
Re: Надежная схема для МБ-2, МН-1, МВ-1.
Там у 20вихря опережение 38,а у 30вихря 30 градусов.Как я понял,менялось в комплекте с маховиком.Электронное МГ-101 годится только для 20 маховика,оно по диаметру башмаков меньше и форма сердечников расчитанм только на четырехмагнитный маховик от 20вихря.Если,конечно,МГ-101 ставили под контактный маховик от 30вихря,то работать не будет однозначно.
Там у 20вихря опережение 38,а у 30вихря 30 градусов.Как я понял,менялось в комплекте с маховиком.Электронное МГ-101 годится только для 20 маховика,оно по диаметру башмаков меньше и форма сердечников расчитанм только на четырехмагнитный маховик от 20вихря.Если,конечно,МГ-101 ставили под контактный маховик от 30вихря,то работать не будет однозначно.
Andrey64
Свой
- Регистрация
- 09.03.2012
- Сообщения
- 680
- Карма
- 65
- Возраст
- 50
- Город
- Саратов
- Имя
- Андрей
- Лодка
- Прогресс-4
- Мотор
- Suzuki DT50
Re: Надежная схема для МБ-2, МН-1, МВ-1.
Ребята, извините, всю тему не осилил), но 5-ти ватного резистора 6,2кОм не нашел, есть 5,6 и 6,8, какое лучше поставить? Заранее спасибо.
Ребята, извините, всю тему не осилил), но 5-ти ватного резистора 6,2кОм не нашел, есть 5,6 и 6,8, какое лучше поставить? Заранее спасибо.
дмитрий22
капитан 2-го ранга
- Регистрация
- 11.05.2010
- Сообщения
- 1 472
- Карма
- 160
- Город
- Украина,Херсон
- Имя
- Дмитрий
- Лодка
- "Крым"; "Кайман-305";"Пелла Фиорд 430"
- Мотор
- Джонсон 15 4-т, Ветерок-12, Вихри
Re: Надежная схема для МБ-2, МН-1, МВ-1.
Andrey64-5.6кОм
Andrey64-5.6кОм
Re: Надежная схема для МБ-2, МН-1, МВ-1.

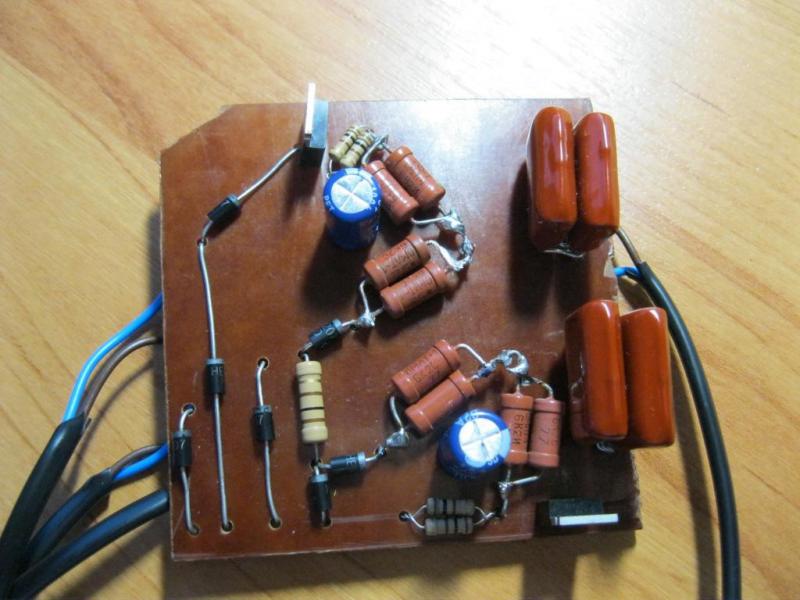

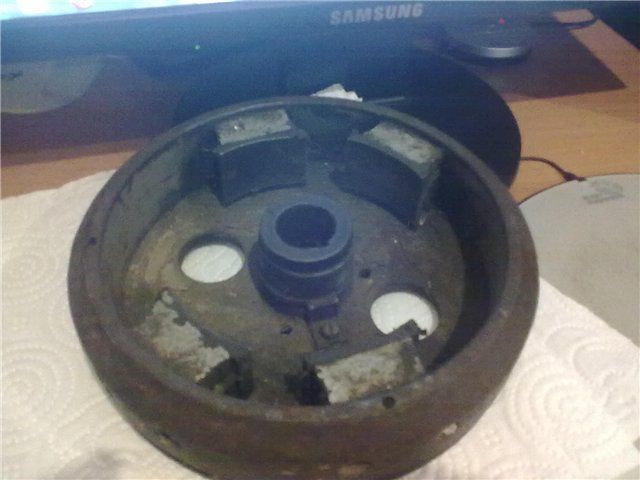

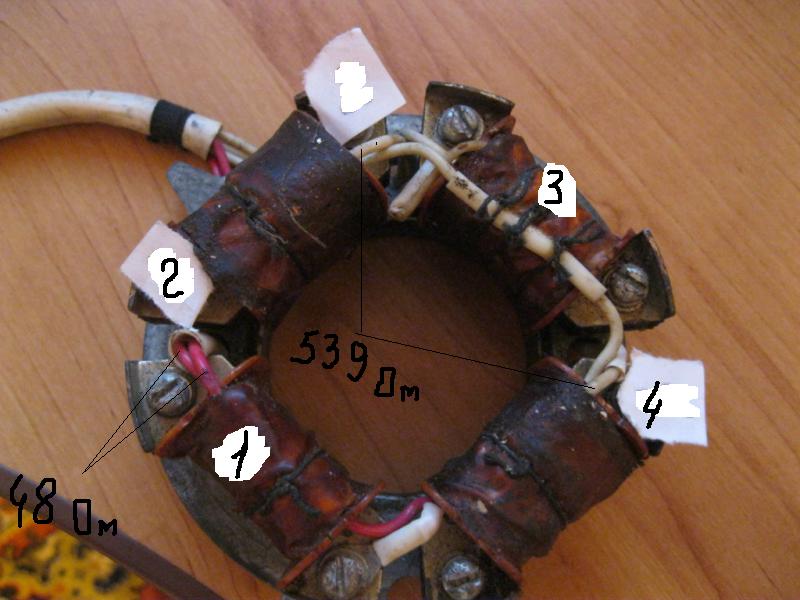

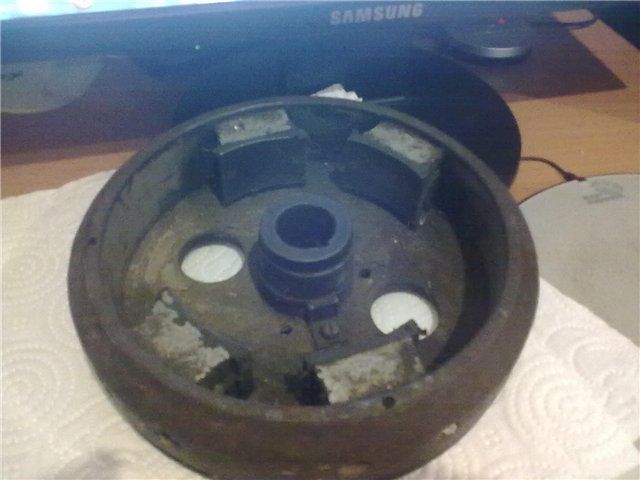

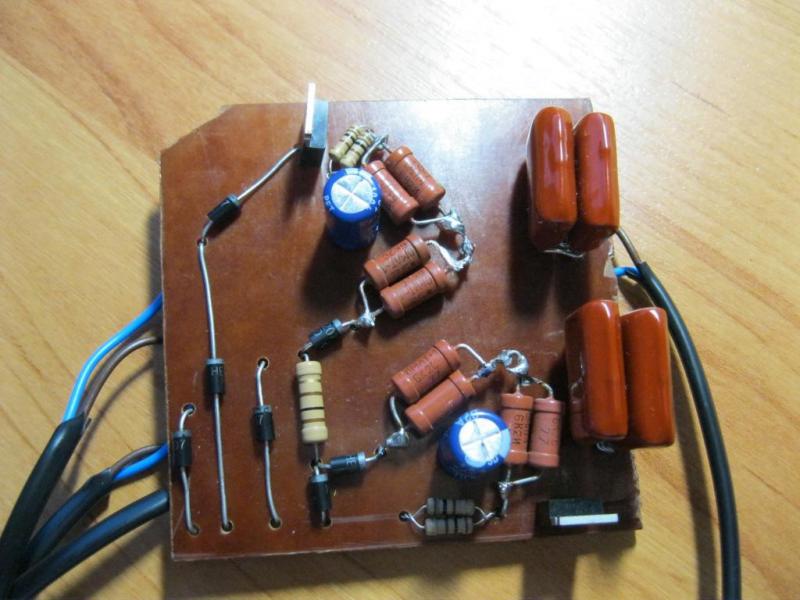

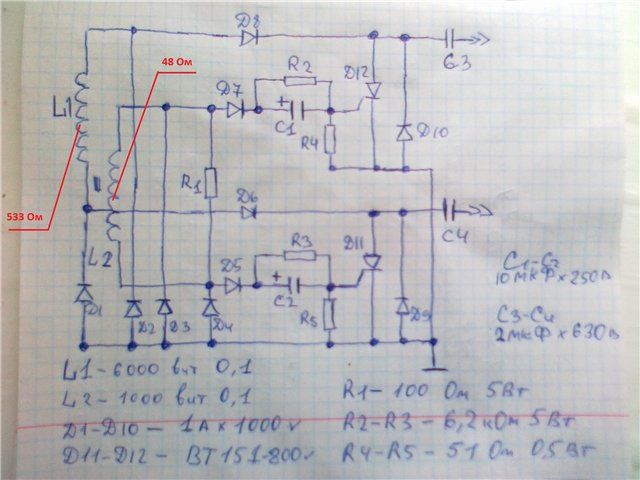

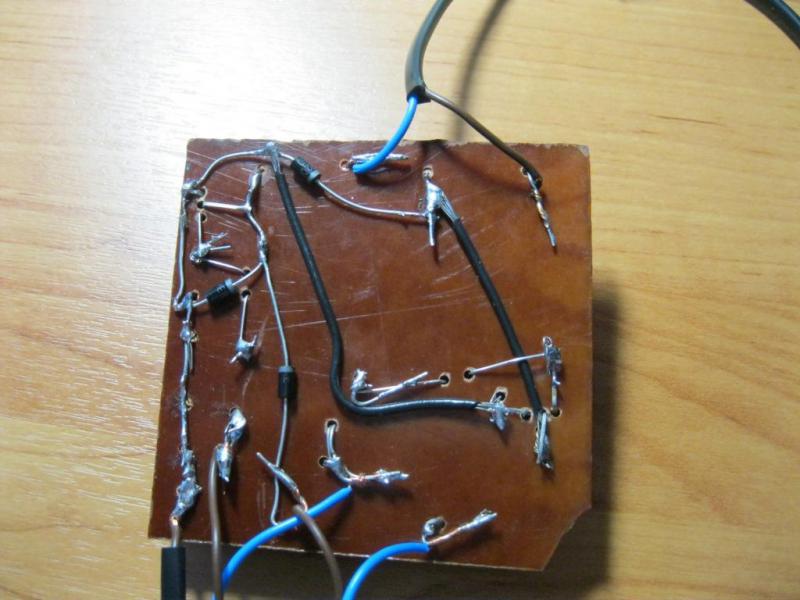

Дмитрий чо та не хотят принимать пока у нас никаких переводов!!!!! Вот все то что я использовал для того чтобы заводить мотор правда устанавливал на вихрь 30. На катушке 1 выдает 48 Ом. На катушках 2 и 4 выдает 539 Ом но почему то эти катушки соединены между собой проводом выходит провод с одной и второй к ним тестор и 539 Ом. Катушка 3 я так понимаю идет для зарядки потому как с нее выходит один провод и его я не задействовал нигде пока а второй на массу. Единственное что я еще не пробовал дак это у катушки 1 там идет один провод на массу его подключить к коммутатору а один из тех на концах которых 48 Ом на массу. Даст это что иль нет?????? Да и вообще может подскажете из за чего работает один цилиндр идут хлопки а когда выворачиваешь свечи и проворачиваешь маховик искра дурная даже при дневном свете отчетливо видна??????
Дмитрий чо та не хотят принимать пока у нас никаких переводов!!!!! Вот все то что я использовал для того чтобы заводить мотор правда устанавливал на вихрь 30. На катушке 1 выдает 48 Ом. На катушках 2 и 4 выдает 539 Ом но почему то эти катушки соединены между собой проводом выходит провод с одной и второй к ним тестор и 539 Ом. Катушка 3 я так понимаю идет для зарядки потому как с нее выходит один провод и его я не задействовал нигде пока а второй на массу. Единственное что я еще не пробовал дак это у катушки 1 там идет один провод на массу его подключить к коммутатору а один из тех на концах которых 48 Ом на массу. Даст это что иль нет?????? Да и вообще может подскажете из за чего работает один цилиндр идут хлопки а когда выворачиваешь свечи и проворачиваешь маховик искра дурная даже при дневном свете отчетливо видна??????
Вложения
дмитрий22
капитан 2-го ранга
- Регистрация
- 11.05.2010
- Сообщения
- 1 472
- Карма
- 160
- Город
- Украина,Херсон
- Имя
- Дмитрий
- Лодка
- "Крым"; "Кайман-305";"Пелла Фиорд 430"
- Мотор
- Джонсон 15 4-т, Ветерок-12, Вихри
Re: Надежная схема для МБ-2, МН-1, МВ-1.

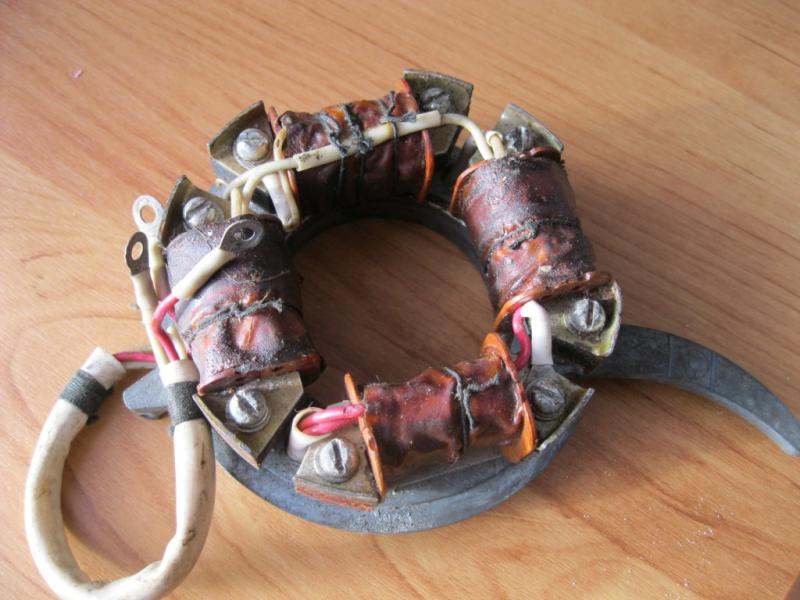

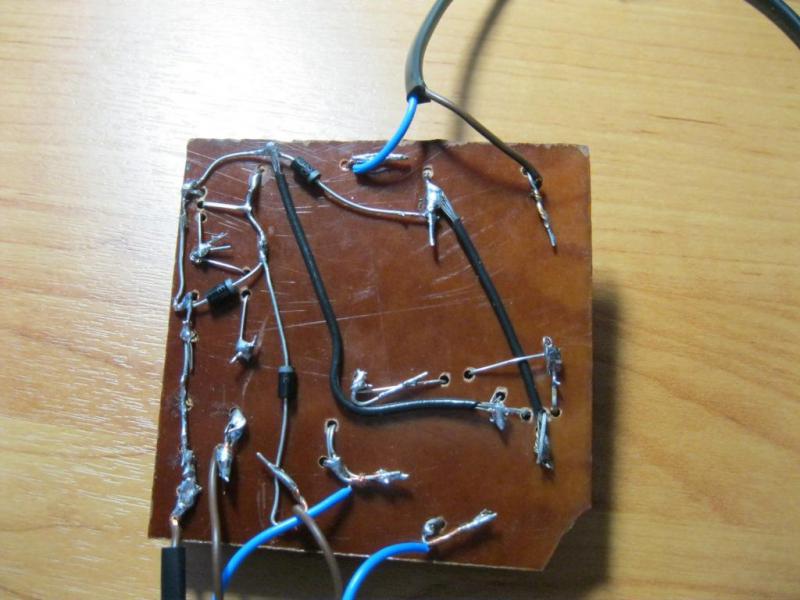

Denis8320-на этих фото теперь видно лучше.Это ,вообще,третий какой-то выпуск 20-й электронки.На двух других типах,что мне попадались,не так катушки соединялись.Убирай из схемы-Д1,Д2,Д3,Д4.
Маховик тот,что нужен.
Denis8320-на этих фото теперь видно лучше.Это ,вообще,третий какой-то выпуск 20-й электронки.На двух других типах,что мне попадались,не так катушки соединялись.Убирай из схемы-Д1,Д2,Д3,Д4.
Маховик тот,что нужен.
Re: Надежная схема для МБ-2, МН-1, МВ-1.
Дмитрий убрал я диоды 1,2,3,4 из схемы подключил проворачиваю маховик искра бьет на одном цилиндре пробовал я менять начало и конец обмоток все равно на одном цилиндре. Далее взял и подключил две ТЛМ на тот один выход с которого выдает искру она появилась на двух цилиндрах правда на одном немного с желтизной но впринципе должен по этой искре работать. Я его заводить а он молчит даже не пырхнет пробовал уже заводить и на одном цилиндре без второй ТЛМ я отключал тоже никаких признаков. А пока крутил (он все равно не заводился) обрезало у меня шпонку на коленвалу и паз маховика
испортило(подгулявшее гнездо у маховика было вернее шпонка которая у меня стояла в валу плотно становилась и на маховик а этот маховик с 20 ки ставил и видел что чуть свободно шпонка в пау маховика ) паз коленвала тоже но чуть я его нулевкой подправил буду делать шпонку,(чтоб не гробить коленвал) хочу пробовать сделать коммутатор из шапки под свой контактный маховик который стоял с зажиганием МВ 1.Катушки попросил у электрика уже мотает. А то я проверю на вихрь 20 (думаю что тоже не заведется т к и 30 ка не заводилась )он просто у меня в деревне далековато ехать как поеду привезу попробую.(Вот у него контактное не убиваемое зажигание столько лет с 80 года и все малотит только зазоры смотри)
Дмитрий убрал я диоды 1,2,3,4 из схемы подключил проворачиваю маховик искра бьет на одном цилиндре пробовал я менять начало и конец обмоток все равно на одном цилиндре. Далее взял и подключил две ТЛМ на тот один выход с которого выдает искру она появилась на двух цилиндрах правда на одном немного с желтизной но впринципе должен по этой искре работать. Я его заводить а он молчит даже не пырхнет пробовал уже заводить и на одном цилиндре без второй ТЛМ я отключал тоже никаких признаков. А пока крутил (он все равно не заводился) обрезало у меня шпонку на коленвалу и паз маховика
испортило(подгулявшее гнездо у маховика было вернее шпонка которая у меня стояла в валу плотно становилась и на маховик а этот маховик с 20 ки ставил и видел что чуть свободно шпонка в пау маховика ) паз коленвала тоже но чуть я его нулевкой подправил буду делать шпонку,(чтоб не гробить коленвал) хочу пробовать сделать коммутатор из шапки под свой контактный маховик который стоял с зажиганием МВ 1.Катушки попросил у электрика уже мотает. А то я проверю на вихрь 20 (думаю что тоже не заведется т к и 30 ка не заводилась )он просто у меня в деревне далековато ехать как поеду привезу попробую.(Вот у него контактное не убиваемое зажигание столько лет с 80 года и все малотит только зазоры смотри)
дмитрий22
капитан 2-го ранга
- Регистрация
- 11.05.2010
- Сообщения
- 1 472
- Карма
- 160
- Город
- Украина,Херсон
- Имя
- Дмитрий
- Лодка
- "Крым"; "Кайман-305";"Пелла Фиорд 430"
- Мотор
- Джонсон 15 4-т, Ветерок-12, Вихри
Re: Надежная схема для МБ-2, МН-1, МВ-1.
Denis8320-та делай под маховик от МВ-1 и все тут.Тому основанию от 20 -й электронки лет 30 уже,скорее всего там катушки пробиты.
Denis8320-та делай под маховик от МВ-1 и все тут.Тому основанию от 20 -й электронки лет 30 уже,скорее всего там катушки пробиты.
33ru
пассажир
- Регистрация
- 17.03.2012
- Сообщения
- 2
- Карма
- 0
- Имя
- васька
- Лодка
- метла
- Мотор
- нептун23-москва12.5
Re: Надежная схема для МБ-2, МН-1, МВ-1.
дмитрий22
Подскажи пожалусто по моментоскопу, выставил верхний цылиндр вмт , стрелка на метки, кручу дрелью, искра с меткой должна совпадать на полном газу, или на холостом?
дмитрий22
Подскажи пожалусто по моментоскопу, выставил верхний цылиндр вмт , стрелка на метки, кручу дрелью, искра с меткой должна совпадать на полном газу, или на холостом?
дмитрий22
капитан 2-го ранга
- Регистрация
- 11.05.2010
- Сообщения
- 1 472
- Карма
- 160
- Город
- Украина,Херсон
- Имя
- Дмитрий
- Лодка
- "Крым"; "Кайман-305";"Пелла Фиорд 430"
- Мотор
- Джонсон 15 4-т, Ветерок-12, Вихри
Re: Надежная схема для МБ-2, МН-1, МВ-1.
На холостом
На холостом
Судя
матрос
Re: Надежная схема для МБ-2, МН-1, МВ-1.
Дмитрий22 Подскажите, если маховик от контактного и панель МВ - 1, нужно фиксировать панель или можно сделать подвижную?
Дмитрий22 Подскажите, если маховик от контактного и панель МВ - 1, нужно фиксировать панель или можно сделать подвижную?
дмитрий22
капитан 2-го ранга
- Регистрация
- 11.05.2010
- Сообщения
- 1 472
- Карма
- 160
- Город
- Украина,Херсон
- Имя
- Дмитрий
- Лодка
- "Крым"; "Кайман-305";"Пелла Фиорд 430"
- Мотор
- Джонсон 15 4-т, Ветерок-12, Вихри
Re: Надежная схема для МБ-2, МН-1, МВ-1.
Судя-на 20 странице этой темы есть о б э том и http://dimchik22.com/page9.php
Можно сделать и подвижную,но придется переделывать панель.
Судя-на 20 странице этой темы есть о б э том и http://dimchik22.com/page9.php
Можно сделать и подвижную,но придется переделывать панель.
Судя
матрос
Re: Надежная схема для МБ-2, МН-1, МВ-1.
Спасибо)
Спасибо)
