Pilot-by

капитан 1-го ранга
Регистрация
20.09.2010
Сообщения
5 255
Карма
154
Имя
--
Лодка
--
Мотор
--
Re: Надежная схема для МБ-2, МН-1, МВ-1.

lapan сказал(а):
Мне венец из РФ привезли (там хватает в магазинах), посадили мне его на маховик нептуна, но оказался ненужным пока... Делали на заводе, под конус проточка и садили на горячую, для токаря это не проблема. Недавно подогнали СТ-369, может за зиму повешу...
это понятно, венцы у меня есть, и одеть не проблема. маховика такого нету, с проточкой под венец и чтоб нормальный был, не бил и магнитами хорошими... лана не парься, эт я так, ))


Александр Marx

капитан 2-го ранга
Регистрация
06.02.2010
Сообщения
1 304
Карма
98
Возраст
56
Город
г. Маркс Саратовская обл.
Имя
Александр.
Лодка
Нептун.
Мотор
Tohatsu MFS 30B EPTS
Re: Надежная схема для МБ-2, МН-1, МВ-1.

lapan сказал(а):
Александр Marx, кондёр лопнул,вытекла чёрная жидкасть и засохла.
На CDI ямах 1-1,5мк на 630В менял,там их просто пробивает.
Впринципе кондёр лежит, позже скину его фото..
Перегрев от утечки, затем вытекание от расширения полимера с разрывам корпуса.
Может, не встречал. Это какое качество.... и чем их заливают?
Глину жалеют.... :) и другие надежные компоненты.....
А мы все сов-пром ругали, оказывается в СССР было не так уж все и плохо. Особенно что делали на оборонку.
Если бы производство тех времен развивалось, а не разваливалось, я думаю сейчас китайцы были бы очень далеко.
Пылесосы у многих до сих по работают, что под знаком качества делались.


Юрий Saratov

матрос
Регистрация
11.11.2011
Сообщения
8
Карма
0
Re: Надежная схема для МБ-2, МН-1, МВ-1.

Александр Marx сказал(а):
Рекомендую зайти на сенной в третий ряд (контейнеры), там есть провод нужного сечения...
Продают по весу. Запасов там на многие годы....
Спасибо за информацию, Александр Marx! А где остальные радиодетали приобретал не подскажешь?


LUZER

капитан 3-го ранга
Регистрация
08.05.2011
Сообщения
661
Карма
9
Re: Надежная схема для МБ-2, МН-1, МВ-1.

Для Юрий Saratov...нужные радиодетали продаются на том же сенном рынке...рядом есть отличный магазин "радиодетали", проблем с поиском возникнуть не должно, рекомендую использовать провод типа ПЭЛШО...короче удачи в сборке!


Александр Marx

капитан 2-го ранга
Регистрация
06.02.2010
Сообщения
1 304
Карма
98
Возраст
56
Город
г. Маркс Саратовская обл.
Имя
Александр.
Лодка
Нептун.
Мотор
Tohatsu MFS 30B EPTS
Re: Надежная схема для МБ-2, МН-1, МВ-1.

Юрий Saratov сказал(а):
Александр Marx сказал(а):
Рекомендую зайти на сенной в третий ряд (контейнеры), там есть провод нужного сечения...
Продают по весу. Запасов там на многие годы....
Спасибо за информацию, Александр Marx! А где остальные радиодетали приобретал не подскажешь?
(На Сенном)По Астраханской (От остановки) в сторону Московской в конце этого дома по ходу, до проулка идешь, на следующем доме на него наткнешься, первый этаж.... Магазин радиодетали, там много чего можешь купить, хозяин Володя.
Или на сенном спросишь в третьем ряду где торгуют Света и Надя....там тебе прям пальцем покажут....
А напротив Светы, есть мужик торгует 1мКф 600 вольт.... и тиристоры у него 35 руб ВТ152, ВТ151.
152 поболее ток держат... Там смотри сам....
У Светы тиристоры от 40....
У Володи в магазине не знаю по чем...


Pilot-by

капитан 1-го ранга
Регистрация
20.09.2010
Сообщения
5 255
Карма
154
Имя
--
Лодка
--
Мотор
--
Re: Надежная схема для МБ-2, МН-1, МВ-1.

LUZER, а есть ли такой тонкий ПЭЛШО? всё таки шёлк солидно толщины прибавляет.


LUZER

капитан 3-го ранга
Регистрация
08.05.2011
Сообщения
661
Карма
9
Re: Надежная схема для МБ-2, МН-1, МВ-1.

Pilot-by сказал(а):
LUZER, а есть ли такой тонкий ПЭЛШО? всё таки шёлк солидно толщины прибавляет.
Pilot-by ПЭЛШО всякий бывает,есть и тонкий...шелк надежности прибавляет, особенно актуально для начинающих мотальщиков...а если еще в ур-231 пропитать в ваккуме то можно хоть в космос....


Pilot-by

капитан 1-го ранга
Регистрация
20.09.2010
Сообщения
5 255
Карма
154
Имя
--
Лодка
--
Мотор
--
Re: Надежная схема для МБ-2, МН-1, МВ-1.

понятно, не встречал ещё. а 0,1 будет это по шёлку или по меди? просто видел на фотках, так 8000-тыс катушка довольно пухлой выглядит. при обычном ПЭЛ-0,1

а вакуумная пропитка тоже думаю крайне желательна. где то "приспособа" была для этого. скороварка, и насосом воздух выкачивать.


Александр Marx

капитан 2-го ранга
Регистрация
06.02.2010
Сообщения
1 304
Карма
98
Возраст
56
Город
г. Маркс Саратовская обл.
Имя
Александр.
Лодка
Нептун.
Мотор
Tohatsu MFS 30B EPTS
Re: Надежная схема для МБ-2, МН-1, МВ-1.

Все банально просто. Столик основание круглое, снизу штуцер. На нем (столик) наклеивается резина на герметик.
Это является основанием куда помещается пропитанная катушка. Затем накрываем подходящим диаметром сферой, например от аквариума.... Вакуумный насос использую промышленный, для установки сплит систем. Стоимость от 3500 и до предела, у меня за 6000 т.р. Двухступенчатый. Но это не столь важно. Важно что бы обеспечил нужную глубину вакуума. И на продолжительное время. Эти насосы могут работать часами, что то же не мало-важно. Во время вакуумирования, сфера присасывается к основанию, можно немного смазать кромку силиконом.
На крайний случай подойдет компрессор от холодильника, но от длительной работы ему быстро наступает кирдык.
При определенной глубине вакуума происходит испарение влаги (кипение) при обычной температуре окружающей среды например 25 гр. Насос порциями ее удаляет из сферы (воздух имеет определенный процент влаги ее и удаляем), по этой причине процесс вакуумирования должен быть не менее 30-40 минут, с последующим оставлением под вакуумом, но с отключенным насосом. Как то так.


Юрий Saratov

матрос
Регистрация
11.11.2011
Сообщения
8
Карма
0
Re: Надежная схема для МБ-2, МН-1, МВ-1.

При намотки катушки (8000) гдето по середине произошел обрыв провода. ОН был спаян, завернут в лакоткань и намотка была продолжена. Будет ли работать данная катушка?


дмитрий22

капитан 2-го ранга
Регистрация
11.05.2010
Сообщения
1 472
Карма
160
Город
Украина,Херсон
Имя
Дмитрий
Лодка
"Крым"; "Кайман-305";"Пелла Фиорд 430"
Мотор
Джонсон 15 4-т, Ветерок-12, Вихри
Re: Надежная схема для МБ-2, МН-1, МВ-1.

Будет работать.


Юрий Saratov

матрос
Регистрация
11.11.2011
Сообщения
8
Карма
0
Re: Надежная схема для МБ-2, МН-1, МВ-1.

Произвел замеры сопротивления катушек. Одна 1200 Ом - в норме, вторая 380 Ом - превышает рекомендованное значение. Будет ли работать или смотать с нее несколько сотен витков. Моталось на один каркас 7800витков и 1750витков соответственно


Александр Marx

капитан 2-го ранга
Регистрация
06.02.2010
Сообщения
1 304
Карма
98
Возраст
56
Город
г. Маркс Саратовская обл.
Имя
Александр.
Лодка
Нептун.
Мотор
Tohatsu MFS 30B EPTS
Re: Надежная схема для МБ-2, МН-1, МВ-1.

Юрий, подробней укажи сечение провода, которым мотал.
Если он тоньше, исходного, то сопротивление может быть как у тебя сейчас.
Сматывать не нужно..
Как ты разместил столько на одной катушке?
Пузатая получилась....?


Юрий Saratov

матрос
Регистрация
11.11.2011
Сообщения
8
Карма
0
Re: Надежная схема для МБ-2, МН-1, МВ-1.

Провод ПЭВ-2 0,1мм номинальный диаметр. мотал при помощи специальной машинки со счетчиком витков. попозже фотки приспособления и катушки выложу. кстати катушка не особо пузатая вышла - я пытался укладывать провод равномерно...


Александр Marx

капитан 2-го ранга
Регистрация
06.02.2010
Сообщения
1 304
Карма
98
Возраст
56
Город
г. Маркс Саратовская обл.
Имя
Александр.
Лодка
Нептун.
Мотор
Tohatsu MFS 30B EPTS
Re: Надежная схема для МБ-2, МН-1, МВ-1.

Титанический труд....
Уважаю! Хороший подход, приносит радость в конечном результате!!!


Юрий Saratov

матрос
Регистрация
11.11.2011
Сообщения
8
Карма
0
Re: Надежная схема для МБ-2, МН-1, МВ-1.

Спасибо, Александр Marx!


вих59

капитан 3-го ранга
Регистрация
19.11.2010
Сообщения
577
Карма
23
Возраст
64
Город
Байкал
Имя
Виктор 59 г.р.
Лодка
Корсар-335, Крым (были), АКЛ-4 сейчас
Мотор
Вихри, Сузуки-30 (были). Нептун-23
Re: Надежная схема для МБ-2, МН-1, МВ-1.

Можно небольшое дополнение ?
Очень помогает при различных манипуляциях с маховиками, основаниями - дрель с стробоскопом,
Не надо заводить двиг., достаточно крутнуть делью, чтобы понять , где момент зажигания,
Мне получилось очень инфоративно, Катушки мотались вручную.


Pilot-by

капитан 1-го ранга
Регистрация
20.09.2010
Сообщения
5 255
Карма
154
Имя
--
Лодка
--
Мотор
--
Re: Надежная схема для МБ-2, МН-1, МВ-1.

чем электростартер хуже? :) дрелью ещё как то ухватиться надо


Александр Marx

капитан 2-го ранга
Регистрация
06.02.2010
Сообщения
1 304
Карма
98
Возраст
56
Город
г. Маркс Саратовская обл.
Имя
Александр.
Лодка
Нептун.
Мотор
Tohatsu MFS 30B EPTS
Re: Надежная схема для МБ-2, МН-1, МВ-1.

Основание (часть от картера) снизу шарик опорный, что бы часть коленвала с конусом не падала, на платформу к которой все закреплено. У меня кусок ламинированного ДСП. Шарик нашел в гараже подходящих размеров, там где машины чинят.
Маховик на конус, креплю гайкой. Затем болт в дрель, что бы шляпка была по размеру гайки. И крути хоть куда...
Обороты зависят от параметров дрели, просто и удобно, что бы тестить зажигалки...


дмитрий22

капитан 2-го ранга
Регистрация
11.05.2010
Сообщения
1 472
Карма
160
Город
Украина,Херсон
Имя
Дмитрий
Лодка
"Крым"; "Кайман-305";"Пелла Фиорд 430"
Мотор
Джонсон 15 4-т, Ветерок-12, Вихри
Re: Надежная схема для МБ-2, МН-1, МВ-1.

Как обещал,выкладываю мануал по Ветерковскому зажиганию.

Сразу лучше проверить катушки.Для этого придется отпаять провода в точках "2"и"3".И замерить сопротивление между ними:"1"и"2"около 50ом,"1"и"3" около 850ом.

Затем демонтируем тиристоры КУ202 и сверлим отверстия в скобах.

В отверстия монтируем тиристор ВТ151

Подключаем его теми же проводниками согласно фото.Добавляем на каждый по диоду.
Желательно сразу заменить все остальные диоды и конденсаторы.


Rybak

старшина 2ст.
Регистрация
08.08.2010
Сообщения
57
Карма
2
Возраст
63
Город
Чувашия .Чебоксары
Имя
Александр
Лодка
Казанка 2м
Мотор
Вихрь,Нептун,Ветерок. Ямаха-40
Re: Надежная схема для МБ-2, МН-1, МВ-1.

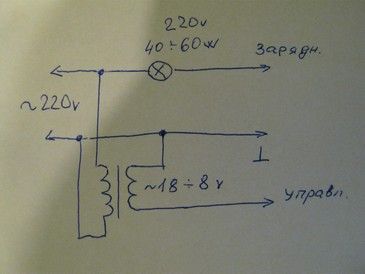

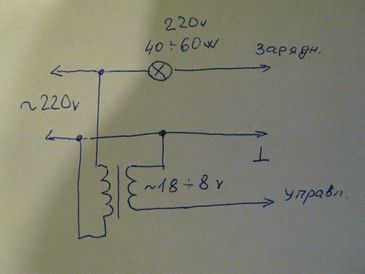

Здоровья всем Вихреводам !!! Большой привет с Волги!!! Тут на форуме LPB выкладывал схему для проверки зажигания в домашних условиях, все работает нормально, но может быть есть у кого схема с регулируемой частотой сигнала что бы проверить как-бы малые обороты и плавно до больших?


Вложения

Pilot-by

капитан 1-го ранга
Регистрация
20.09.2010
Сообщения
5 255
Карма
154
Имя
--
Лодка
--
Мотор
--
Re: Надежная схема для МБ-2, МН-1, МВ-1.

Rybak, это тебе генератор сигналов надо собирать.


Александр Marx

капитан 2-го ранга
Регистрация
06.02.2010
Сообщения
1 304
Карма
98
Возраст
56
Город
г. Маркс Саратовская обл.
Имя
Александр.
Лодка
Нептун.
Мотор
Tohatsu MFS 30B EPTS
Re: Надежная схема для МБ-2, МН-1, МВ-1.

Ссылка на статью неплохого генератора...
http://ua-hho.do.am/publ/praktika_i_rez ... u/3-1-0-34
Собирать пару вечеров под чай (если нет совсем навыков), там ребята расписали как и что.


дмитрий22

капитан 2-го ранга
Регистрация
11.05.2010
Сообщения
1 472
Карма
160
Город
Украина,Херсон
Имя
Дмитрий
Лодка
"Крым"; "Кайман-305";"Пелла Фиорд 430"
Мотор
Джонсон 15 4-т, Ветерок-12, Вихри
Re: Надежная схема для МБ-2, МН-1, МВ-1.

Все равно ни один генератор не сможет полноценно сделать сигнал,как из катушки с его несуисоидальной формой,непостоянной амплитудой и кучей гармоник.А то,что схема будет работать при заданной частоте и амплитуде сигнала и так несложно посчитать.Только реальный работающий двигатель во всех режимах и на нескольких экземплярах поможет считать какую-то схему работающей.
