Надежная схема зажигания для МБ-2, МН-1, МВ-1

[Сергей1208]

Сегодня мерил напряжение на накопительном конденсаторе. Подключил щупы, установил режим постоянного тока. Во время прокрутки мультиметр показывал невесть что, даже четвёртый разряд задействовал (типа, тысяча вольт), после остановки маховика показал 140 вольт, далее напряжение стало уменьшаться - пошла разрядка конденсатора.
Делаю вывод, что всё нормально. Спасибо всем, кто подсказал, как правильно мерить!



[MotorHead]

Цифровой мультиметр мало пригоден для подобных измерений.

Есть очень даже пригодные, весь вопрос в цене вопроса.

после остановки маховика показал 140 вольт

Делаю вывод, что всё нормально.

Восемь тысяч витков по другому быть не могло, нужно было взять провод чуть толще и 5-6 тысяч витков мотать, Не будем уходить в теорию но много витков не всегда хорошо, лучше чуть меньше но проводом жирнее.



[Сергей1208]

Есть очень даже пригодные, весь вопрос в цене вопроса.


Восемь тысяч витков по другому быть не могло, нужно было взять провод чуть толще и 5-6 тысяч витков мотать, Не будем уходить в теорию но много витков не всегда хорошо, лучше чуть меньше но проводом жирнее.

Купил провод 0,14 мм. Как отразится меньшее количество витков более толстым проводом? Напряжение на конденсаторе останется примерно таким же?



[танкист]

Купил провод 0,14 мм. Как отразится меньшее количество витков более толстым проводом? Напряжение на конденсаторе останется примерно таким же?

Чем тоньше провод, тем раньше начинается индуктивное сопротивление. Индуктивное сопротивление- это снижение напряжения заряда примерно после половины номинальных оборотов.
Одним словом напряжение зависит от количества витков а его потери (снижение) от толщины провода.
Стало быть чем толще провод тем меньше потери.
0.14- это золотая середина, для намотки катушек на всех ПЛМ.
Мотай до заполнения каркаса. Думаю что получится 4000-5000 витков.
Больше 5000 мотать для этого ПЛМ и этой схемы, не нужно.
4000 будут работать так же прекрасно.

Если провести некоторую математическую модель, то 4000 витков- это 400 вольт напряжения.
Для нормальной работы мотора достаточно и 200 вольт.
У тебя при 4000 витках, заряд будет составлять примерно 250- 300 вольт.
Это так же, золотая середина практически для всех ВВ трансформаторов отечественного образца.



[Сергей1208]

Больше 5000 мотать для этого ПЛМ и этой схемы, не нужно.

А сколько на управляющую обмотку мотать?



[MotorHead]

Мотай 1000 и припаяй пару тройку диодов от УЭ на общий. Диоды любые пойдут FR SF UF HER -



[Сергей1208]

Всем привет!

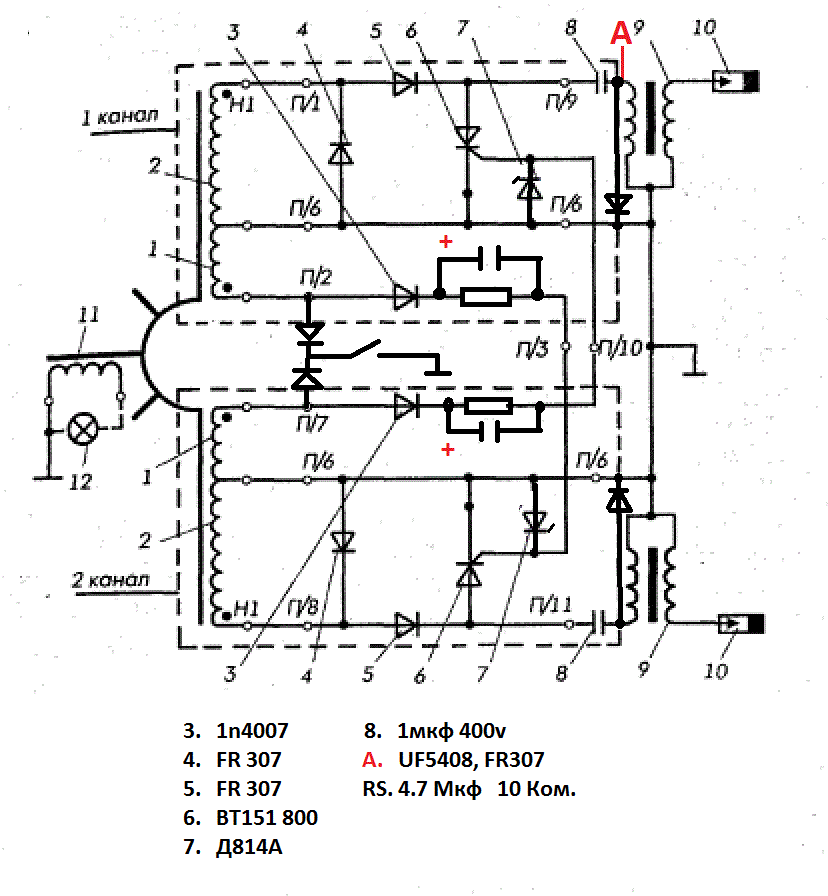

Подскажите, на кнопку Стоп откуда провод выводить? По схеме написано, что с вывода управляющей обмотки, но ведь их две, а кнопка одна. Я же не могу соединить две обмотки и вывести одним проводом на кнопку.



[танкист]

Всем привет!
Подскажите, на кнопку Стоп откуда провод выводить? По схеме написано, что с вывода управляющей обмотки, но ведь их две, а кнопка одна. Я же не могу соединить две обмотки и вывести одним проводом на кнопку.

Развяжи диодами две обмотки и соединяй в одну кнопку.



[Сергей1208]

Развяжи диодами две обмотки и соединяй в одну кнопку.

Спасибо большое!



[Сергей1208]

Приветствую всех!

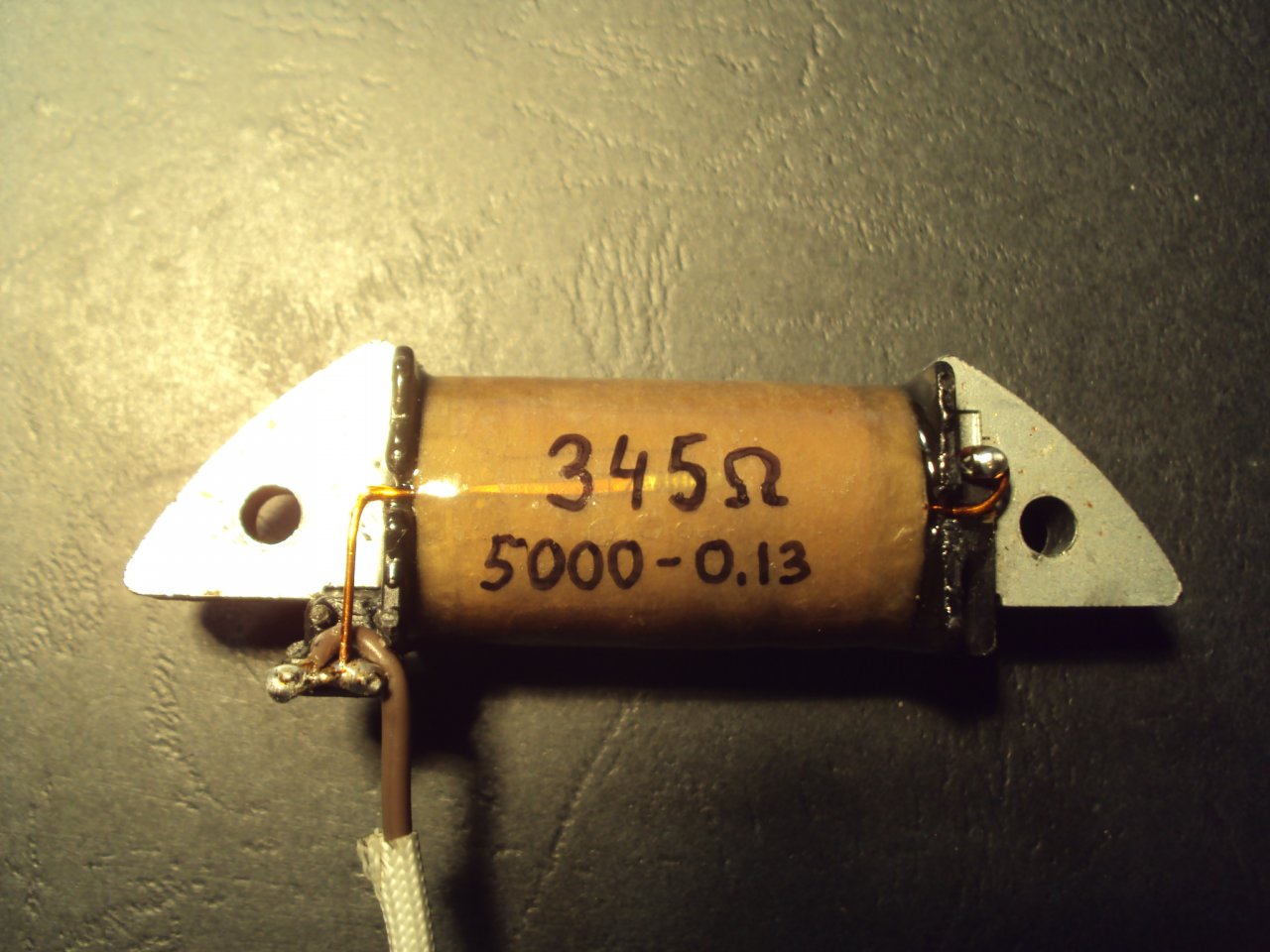

Намотал обмотку проводом 0,14 мм 5000 витков. Получилось сопротивление 408 ом.
У второй катушки обмотка таким же проводом столько же витков - 283 ом.
Как такое может быть? Замкнуты витки на второй катушке?
Каким должно быть сопротивление обмотки с такими параметрами?



[Сергей Б]

.



[Сергей1208]

.

У меня катушки под Москву 12,5. У них скорее всего диаметр другой. Поэтому сопротивление другое будет.



[Сергей Б]

Да, короче и толще, сопротивление процентов на 15-20 будет выше.



[Сергей1208]

Приветствую, уважаемые форумчане!
В итоге у меня после того, как двигатель поработал несколько секунд, сгорел один из коммутаторов (один канал). Мне подумалось, что виновато в этом касание магнитопровода магнитом. Сделал зазор побольше, поставил коммутаторы от китайского скутера. Искра была на обоих свечах. Но после нескольких прокрутов двигателя шнуром искра на одной свече исчезла. Опять сгорел коммутатор. Каковы могут быть другие причины, кроме короткого замыкания. Просто во второй раз я даже не заводил двигатель, да и зазор увеличил.
В качестве земли использую корпус двигателя. Это нормально? Мне люди пишут, что общую землю для обоих коммутаторов нельзя использовать, нужно разносить, чтобы для каждого канала земля была своя.
Прошу высказать своё мнение относительно причины выхода коммутатора из строя.



[cxem8]

Тиристор выбивает?



[Сергей1208]

Тиристор выбивает?

Точно не знаю, видимо, да. Прозвонил два диода - нормальные. Третий был в схеме залитый, прозвонить не получилось.



[cxem8]

Скорее его пробило и R2. Горит один и тот же? Автор управляющую обмотку на 250 вит писал.



[Сергей1208]

Скорее его пробило и R2. Горит один и тот же? Автор управляющую обмотку на 250 вит писал.

Как проверить тиристор?
Китайский коммутатор сгорел с катушками 5000 накопительная и 250 управляющая.
Какие могут быть причины?



[cxem8]

Управляющий не должен звониться накоротко. Сопротивление между упр и катодом , вроде около 12-15 Ом, точно не помню. Ну и сам переход анод катод должен иметь большое сопротивление.



[Василий Любов]

около 12-15 Ом

это для советских КУ202.
120..150 для ВТ151,152.



[Сергей1208]

Сопротивление между упр и катодом , вроде около 12-15 Ом, точно не помню.

Сопротивление между управляющим и катодом меньше 1 ома. Сгорел тиристор.
все резисторы живые, все конденсаторы живые, все три диода живые.

Какова может быть причина выхода тиристора из строя?



[bengard]

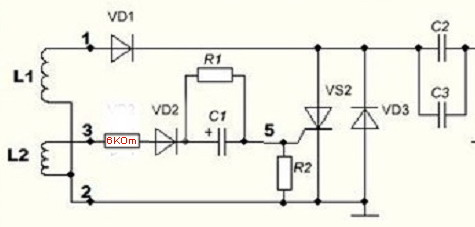

Может уже было, схема прекрасно работает с катушками МБ-2 самых первых выпусков в которых одинаковое число витков. Делал для соседа на вихрь 25, сосед доволен. Испытания прошли замечательно и в бочке и затем на воде. В схему добавил резистор на 6 КОм 4 вт (2 резистора по 3КОм последовательно) последовательно управляющей катушке. Искра хорошая, со щелчком.

Спойлер: Схема



[Павел 0307]

Добрый день ! Какую схему использовать для лодочного мотора Привет 22? Перечитал...ни че не понял до конца ...спасибо за понимание ...



[дмитрий22]

Из шапки, New или схема 3 . Собственно говоря любую.



[Павел 0307]

Из шапки, New или схема 3 . Собственно говоря любую.

Понял спасибо ....будем пробовать ...
