Надежная схема зажигания для МБ-2, МН-1, МВ-1

[дмитрий22]

Re: Надежная схема для МБ-2, МН-1, МВ-1.

Первый раз собирает и сразу уже на симистре?А зачем?Вообще обьясните один раз мне недалекому,зачем отработанную схему из девяти копеечных деталей делать именно на симистре?Типа симистор проще купить,чем ВТ151 или 2Р4М?или в разы мощнее будет?или поразить самого себя полетом мысли?Не пойму мотивы.



[sarin nos]

Re: Надежная схема для МБ-2, МН-1, МВ-1.

нет друзья,вы не правильно поняли,на симисторе это-модернизация мб22,не помню с этого форума или соседнего,а схема Дмитрия-это схема Дмитрия,полет мысли у меня не особо высок в электронике,поэтому ставлю то,что прописано в схемах разбирающихся людей.я честно говоря и слово симистор услышал впервые не так давно,хи-хи



[sarin nos]

Re: Надежная схема для МБ-2, МН-1, МВ-1.

нет друзья,вы не правильно поняли,на симисторе это-модернизация мб22,не помню с этого форума или соседнего,а схема Дмитрия-это схема Дмитрия,полет мысли у меня не особо высок в электронике,поэтому ставлю то,что прописано в схемах разбирающихся людей.

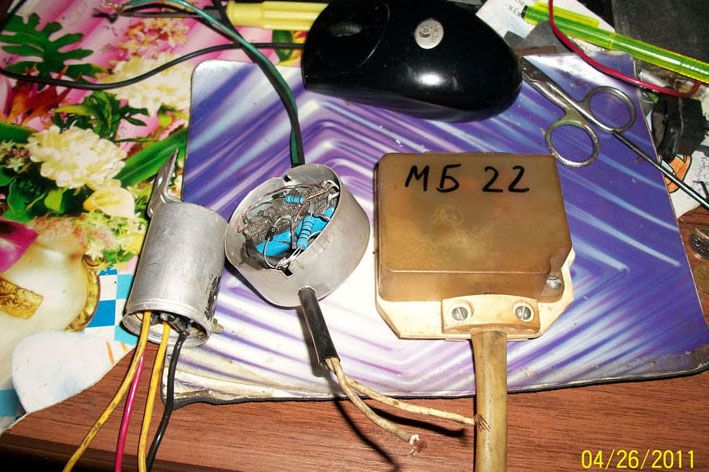

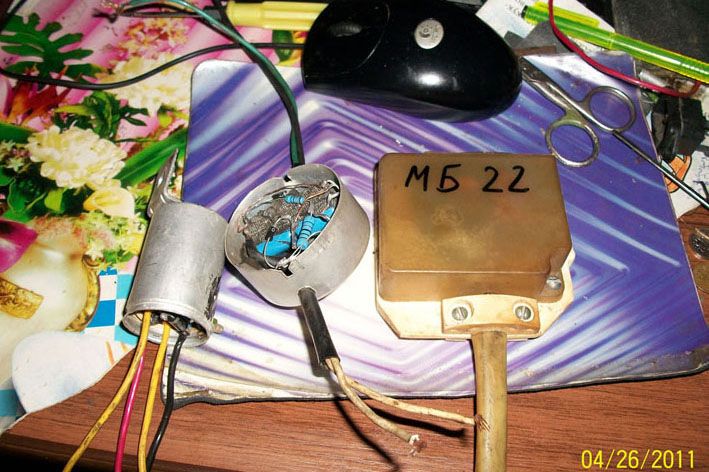

вот мои две схемы Дмитрия и схема модернизированного мб22-по случаю от плохово холодильника корпус нашелся,великовато правда вышло



[sarin nos]

Re: Надежная схема для МБ-2, МН-1, МВ-1.

killboss,напишу ближе к осени,решил новый мотор запускать на схеме Дмитрия.правда у меня маховика мб22 нет,а на маховике мб2 и родное мб22 не шло на полных. про Дружбу мне интересно-валяются 2 штуки-весь мозг вынесли,пришлось купить пару партнеров,надо бы к жизни вернуть-электронику тоже спаять



[kos-kazan]

Re: Надежная схема для МБ-2, МН-1, МВ-1.

killboss,напишу ближе к осени,решил новый мотор запускать на схеме Дмитрия.правда у меня маховика мб22 нет,а на маховике мб2 и родное мб22 не шло на полных. про Дружбу мне интересно-валяются 2 штуки-весь мозг вынесли,пришлось купить пару партнеров,надо бы к жизни вернуть-электронику тоже спаять

По схеме Дмитрия раз маховик от МБ2 и нужен.



[killboss]

Re: Надежная схема для МБ-2, МН-1, МВ-1.

А есть ли смысл тиристор на радиатор садить?!



[дмитрий22]

Re: Надежная схема для МБ-2, МН-1, МВ-1.

А есть ли смысл тиристор на радиатор садить?!

Там токи в десятки раз меньше допустимых для тех деталей.Еще и в импульсах.



[LPB]

Re: Надежная схема для МБ-2, МН-1, МВ-1.

Есть небольшой вопрос.
Выдержка из статьи на сайте-http://motorka.org/book/remont_vihr/721-magneto-mb-22.html

"При отработке измененного угла установки магнето МБ-22 относительно риски на крышке картера не исключено применение маховиков 4.121 -000 и 4.121 -000-01 от системы зажигания с магнето МБ-2."

Непонятная формулировка.
Что такое отработка угла? и значит ли это что нужно ориентироваться на прямоугольный зазор а не на S образный в башмаках маховика в комбинации МБ22 - маховик МБ2?
И можно ли в этой комбинации расчитывать на АУОЗ



[sarin nos]

Re: Надежная схема для МБ-2, МН-1, МВ-1.

killboss,напишу ближе к осени,решил новый мотор запускать на схеме Дмитрия.правда у меня маховика мб22 нет,а на маховике мб2 и родное мб22 не шло на полных. про Дружбу мне интересно-валяются 2 штуки-весь мозг вынесли,пришлось купить пару партнеров,надо бы к жизни вернуть-электронику тоже спаять

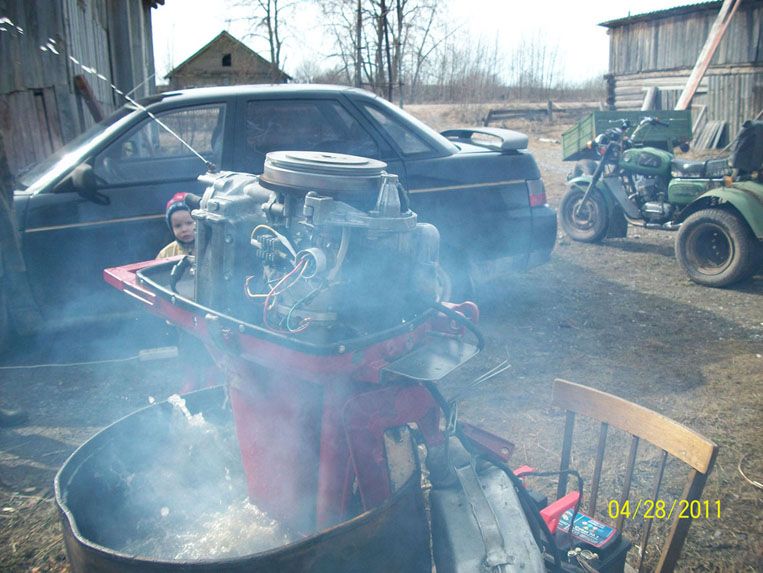

открыл сегодня навигацию в бочке воды-завел новый мотор на схеме Дмитрия,прысканул со шприца под свечи и в карб,ткнул отверткой стартер и сразу схватил,заглох,снова ткнул-то же самое,с третьего тыка заработал-я аж удивился,мы на мб2 час новый дергали,работает хорошо,на малых не колбасится как на мб2,что трудно румпель было ухватить,обороты прибавляет мгновенно,не как на контактном с каким то запозданием,очень рад.спасибо всем,особенно Дмитрию.на большую воду к середине июня,счас клещи свирепствуют-неохота припадочным стать и всю жизнь ходить и улыбаться



[kos-kazan]

Re: Надежная схема для МБ-2, МН-1, МВ-1.

Поддерживаю предыдущий пост. Спасибо Дмитрию. Схемку собрал еще осенью на нептун. На неделе испытал на воде. Работает шикарно.



[sarin nos]

Re: Надежная схема для МБ-2, МН-1, МВ-1.

Есть небольшой вопрос.
Выдержка из статьи на сайте-http://motorka.org/book/remont_vihr/721-magneto-mb-22.html

"При отработке измененного угла установки магнето МБ-22 относительно риски на крышке картера не исключено применение маховиков 4.121 -000 и 4.121 -000-01 от системы зажигания с магнето МБ-2."

Непонятная формулировка.
Что такое отработка угла? и значит ли это что нужно ориентироваться на прямоугольный зазор а не на S образный в башмаках маховика в комбинации МБ22 - маховик МБ2?
И можно ли в этой комбинации расчитывать на АУОЗ

датчик снимает сигнал не с прямоугольных зазоров-так бы основание совершенно не так было повернуто у меня.если снимать с прямоугольных возможно надо или перемагничивать магниты или конец с началом обмотки менять на датчике.жаль нет у меня маховика МБ22,чтоб посмотреть полюсовку магнитов,так думаю можно было бы адаптировать маховики МВ1 И МБ2 к зажиганию МБ22,все-таки есть у него одно преимущество-крепится мертво и никаких износов,а так выкидывать 4000неохота-полно и этих маховиков в приличном состоянии



[Rybak]

Re: Надежная схема для МБ-2, МН-1, МВ-1.

Если нет маховика МБ-22 ставь от контактного , я снимал эксцентрик и устанавливал на мб-22 и наоборот одному хорошему человеку протачивал под эксцентрик маховик сверху делал два отверстия для регулировки зажигания и все .
Эксцентрик нужно снимать чтобы он не задевал датчик.



[LPB]

Re: Надежная схема для МБ-2, МН-1, МВ-1.

К сожалению есть только 2 маховика мб2



[LPB]

Re: Надежная схема для МБ-2,МН-1,МВ-1.

О! Простенько и со вкусом! Спасибо! Заметьте - диод защитный стоит, и импульс управления укороченный емкостью. У меня МБ2 с теми же комплектующими очень хорошо пару штук ходят. Можно прилепить в параллель кондерам варистор вольт на 500, на случай обрывов, но я не ставил и ничего, хоть и со снятыми колпачками крутил, может термоклей, которым залит монтаж, подтекает и спасает.

download/file.php?id=197

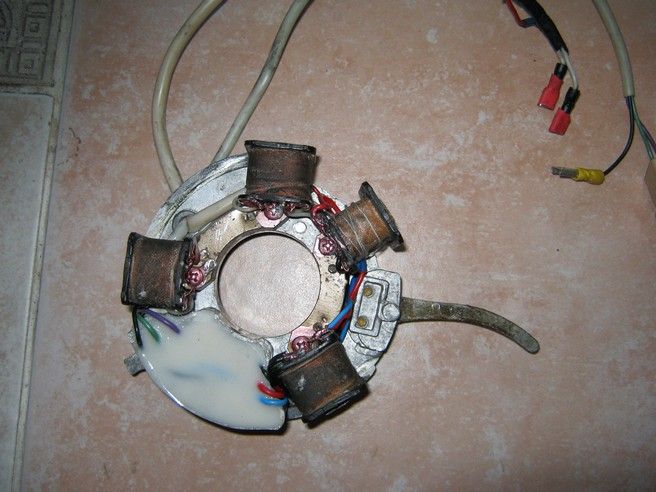

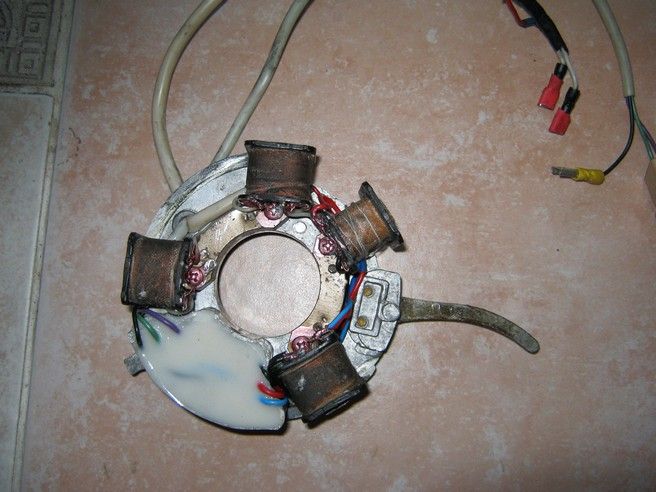

Вихрь 25 основание мб2 маховик мб2 схема Дмитрия ,- у меня получилось что управляющая катушка L1 стоит на месте L2 тоесть напротив родного датчика.
Если поставить так как на фото искра по моментоскопу лупит на 90 град от ВМТ.
С переменой мест катушек все стало гуд.



[LPB]

Re: Надежная схема для МБ-2, МН-1, МВ-1.

В результате экспериментов на моторе выяснилось
ВСЕ СХЕМЫ ОДИНАКОВО РАБОТАЮТ С МАХОВИКОМ МБ-2, Схема Дмитрия, Лукича, МБ23
Сигнал для датчика снимается с S образной прорези в любом случае.
При установке основания МБ22 с маховиком МБ-2 Достаточно чуть повернуть основание позже градусов15.
В МБ 22 можно не использовать датчик а подключить ее по схеме Лукича повернуть раньше на 10-15гр.

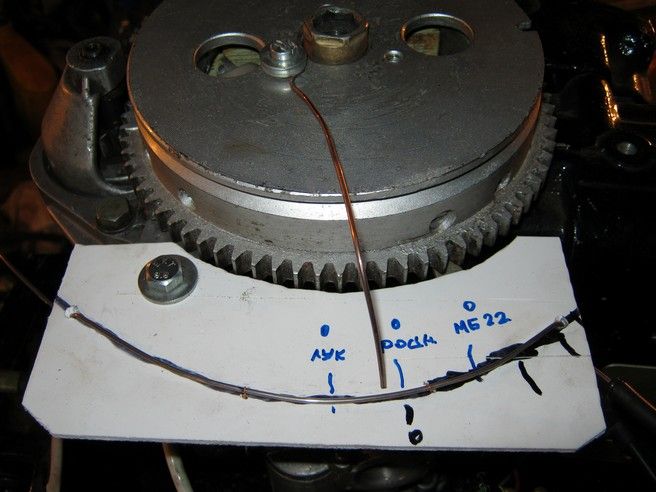

0-Маховик мб2 плата мб2



[дмитрий22]

Re: Надежная схема для МБ-2, МН-1, МВ-1.

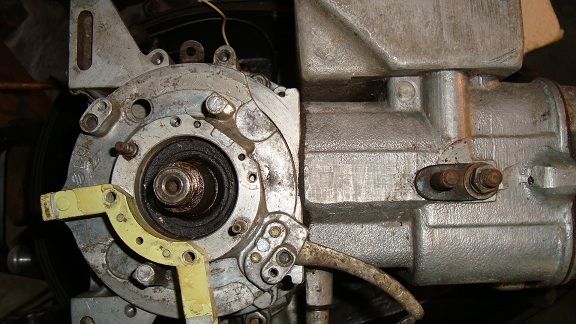

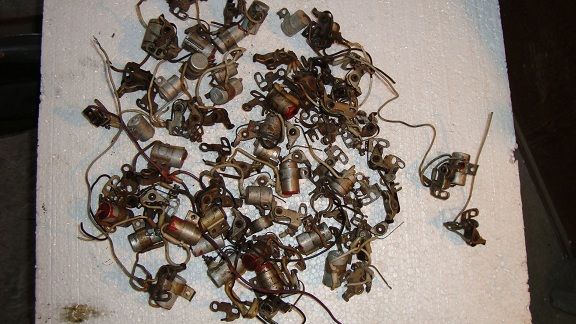

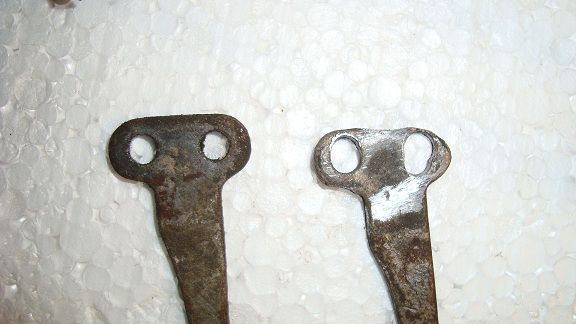

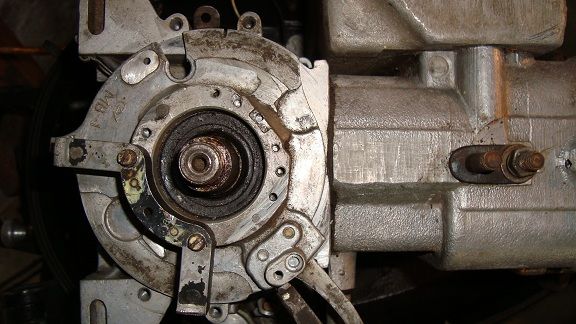

С прошлой осени для контактных маховиков начал делать изменяемое опережение на панелях МВ-1 просто расширяя отверстия в коромысле на магдино.Получается опережение на полном 35 градусов,на малом 5 градусов.Сейчас уже все Вихри с контактными маховиками делаю так.На фото можно приблизительно прикинуть количество таких переделок по массе снятых контактов,плюс еще процентов 30 люди контакты и конденсаторы забрали на всяк случай.На фото собираю с начала апреля,месяц.Касается только контактных маховиков и МВ-1.



[дмитрий22]

Re: Надежная схема для МБ-2, МН-1, МВ-1.

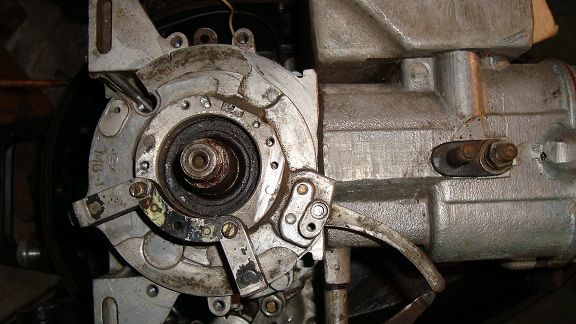

Так выглядит обычная панель с непеределанным коромыслом.На малом получается с моей схемой 18-20 градусов опережени,на полном 44-47градусов,что,конечно неприемлемо.



[дмитрий22]

Re: Надежная схема для МБ-2, МН-1, МВ-1.

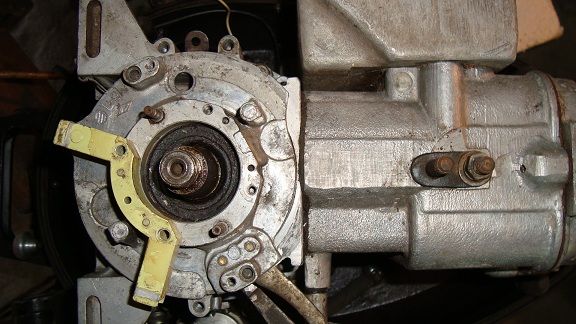

Так получается с распиленными отверстиями на коромысле.Полный 35 градусов,малый 5 градусов.



[LPB]

Re: Надежная схема для МБ-2, МН-1, МВ-1.

С какими маховиками, Дмитрий?
Я так понял все от контактного МВ1 маховики?



[дмитрий22]

Re: Надежная схема для МБ-2, МН-1, МВ-1.

С какими маховиками, Дмитрий?
Я так понял все от контактного МВ1 маховики?

Это для контактных маховиков или от МБ-22.Вообще,если есть выбор лучше применять контактные маховики или МБ-22.У них нет S-образного пропила на башмаках-точней момент искрообразования.Правда с маховиком от МБ-2 с пропилами не придется ничего переделывать на панели.



[LPB]

Re: Надежная схема для МБ-2, МН-1, МВ-1.

Дмитрий у вас опыт работы с магдино достаточно большой- скажите косяки с комплектом мб2 и Вашей схемой какие-нибудь были ну в в смысле неустойчивых оборотов срывов на режимах?
Чем этот комплект нехорош, скажем так...
Просто ничего другого кроме оснований от собственных сгоревших магдино и маховиков от МБ2 под рукой нет, 2 мотора 30-ка и 25-ка.



[дмитрий22]

Re: Надежная схема для МБ-2, МН-1, МВ-1.

В работе никаких не было,а вот на стенде одна и та-же панель на маховике от МБ-" по моим субьективному ощущению искра меньше.Все-таки на одном из рогов сердечника нет четкого перехода.Но,повторюсь,в работе никаких отличий.



[LPB]

Re: Надежная схема для МБ-2, МН-1, МВ-1.

И если можно еще вопросик, Дмитрий- Из каких соображений у Вас кнопка стоп на управляющей катушке?



[дмитрий22]

Re: Надежная схема для МБ-2, МН-1, МВ-1.

Напряжение там поменьше,значит и ток-ИМХО.



[LPB]

Re: Надежная схема для МБ-2, МН-1, МВ-1.

Напряжение там поменьше,значит и ток-ИМХО.
