Надежная схема зажигания для МБ-2, МН-1, МВ-1

[nord]

Желтый с красным.

Спасибо! Возьму на работу, там перепаяю, заодно в парафине поварю, чтобы дома нечадить.



[танкист]

Желтый с красным.

Спасибо! Возьму на работу, там перепаяю, заодно в парафине поварю, чтобы дома нечадить.

В парафине варили трансформаторы с большим толстым проводом в начале 20го века связано это было с зазорами между витками, на заре трансформаторной техники в 20-30 годах. Катушка с проводом 0.1-0.12 ни какого парафина не напитает между витками кроме того от температуры двигателя парафин нагреется и потечет. В магазинах в свободной продаже есть Цапон лак этот лак специально разрабатывался для покрытия электроизделий во времена СССР, применялся и применяется по сей день в военной промышленности, авиации и так далее. Брось катушку в емкость с лаком на несколько часов потом просушишь и вопрос решен. Да не забудь сверху провода намотать несколько слоев нитки и конечно их то же пропитать. (нитка от механического повреждения.)



[танкист]

А это немного по цапонлаку. Из википедии. Цапонла́к — (от нем. Zaponlack) — прозрачный раствор нитроцеллюлозы в органическом растворителе, обычно в ацетоне, этилацетате или диэтиловом эфире (коллодий), используемый для покрытия металлических изделий, документов и т. п. с целью предохранения их от воздействия агрессивной среды и маркировки. После высыхания (улетучивания растворителя) образует прочную, газо- и водонепроницаемую плёнку[1].

Для придания цвета в лак добавляют органические красители.

Начал применяться в конце 19 века для замены гораздо более дорогого шеллака, цапонлак хотя и уступал шеллаку в электроизоляционных свойствах и стойкости к атмосферным воздействиям, но был гораздо дешевле.

Основное применение цапонлака в технике — покрытие им паяных оловянно-свинцовыми припоями электрических соединений. Необходимость этого вызвана тем, что основная причина выходов из строя аппаратуры с навесным монтажом электронных элементов со временем — кольцевые микротрещины в месте пайки — сами по себе не способны вызвать нарушение электрического контакта и отказ аппаратуры, но проникновение в трещину паров воды с последующей их конденсацией вызывает со временем образование плёнок плохо проводящих электрический ток оксидов олова и свинца, что увеличивает электрическое сопротивление контакта. Цапонлак, нанесенный на паяное соединение образует на его поверхности прочную, эластичную плёнку, препятствующую развитию коррозии в трещинах. Также служит маркером визуального контроля качества пайки - контролёр отмечает проверенные им пайки. Применяемый для этого цапонлак окрашивается в малиновый, зелёный или тёмно-фиолетовый цвет добавлением в раствор нитроцеллюлозы синтетических органических красителей.

Ограниченное применение цапонлак имеет в светотехнике — им окрашиваются колбы маломощных ламп накаливания, например, в елочных электрических гирляндах.

Цапонлак применяется в изготовлении ёлочных и других украшений.

Также применяется в технике для фиксации (стопорения) резьбовых соединений для предохранения от самопроизвольного развинчивания при воздействии, например, вибраций.



[Sib_strelok]

Уважаемый дмитрий 22. Решил заморочиться по вашей схеме для Вихря 30. Вроде на все вопросы ответы нашел (правда, прочитать все 196 страниц не хватило пороху...). Один единственный вопрос: 5-ваттный резистор удалось найти только номиналом 6.8 кОм вместо 6.2, указанного на схеме... Можно ли его использоватоь или искать до победного 6.2кОм? Спасибо!



[танкист]

Уважаемый дмитрий 22. Решил заморочиться по вашей схеме для Вихря 30. Вроде на все вопросы ответы нашел (правда, прочитать все 196 страниц не хватило пороху...). Один единственный вопрос: 5-ваттный резистор удалось найти только номиналом 6.8 кОм вместо 6.2, указанного на схеме... Можно ли его использоватоь или искать до победного 6.2кОм? Спасибо!

6.8 ком, не критично он входит в состав фильтра и особого влияния не окажет. Можно и нужно!



[nord]

Катушка с проводом 0.1-0.12 ни какого парафина не напитает между витками кроме того от температуры двигателя парафин нагреется и потечет. В магазинах в свободной продаже есть Цапон лак этот лак специально разрабатывался для покрытия электроизделий во времена СССР, применялся и применяется по сей день в военной промышленности, авиации и так далее. Брось катушку в емкость с лаком на несколько часов потом просушишь и вопрос решен. Да не забудь сверху провода намотать несколько слоев нитки и конечно их то же пропитать. (нитка от механического повреждения.)

Спасибо Андрей за науку.
Уже пропарафинил. Ты прав впитался неглубоко, судя по выходящим пузырькам. Их вышло немного. Промою катушки бензином,
парафин в нем расворяется. Потом лаком как ты посоветовал.



[танкист]

Спасибо Андрей за науку. Уже пропарафинил. Ты прав впитался неглубоко, судя по выходящим пузырькам. Их вышло немного. Промою катушки бензином,
парафин в нем расворяется. Потом лаком как ты посоветовал.

Закинь в бензин пусть полежит, за одним обезжириться как следует, потом просушишь и пропитаешь лаком. Вот недавно я мотал, отметился в теме, фотки есть. topic4506-150.html#p217207



[kav75]

Андрей, спасибо за информацию по цапонлаку. Я раньше им только лампочки красил, почитать для чего он так и не почитал.
Выше вопрос был про герметизацию катушки, я поверх обмотки намотал ленту фум, чтобы она заходила на края корпуса, потом шелковый пластырь, потом нитки, которые пропитал полиуретановым клеем. А коммутатор заливаю полиэтиленом из пистолета. В коробочку наношу немного, укладываю схему и заливаю, пока полностью не загерметизируются все детали. Отказов не было.



[Sib_strelok]

http://s59.radikal.ru/i166/1112/de/413d5cbecc6e.jpg вот с этого рисунка не совсем ясно, на какой угол на основании мв-1 сдвигать сердечник. Объясните, плз....



[Sib_strelok]

http://i056.radikal.ru/1212/55/be624de5ed25.jpg если можно, поясните положение катушки и направление намотки, а? Из рисунка не совсем понятно. Что означает, к примеру, "выводами от себя"? Катушка же на намоточном станке расположена либо выводами влево, либо вправо... Или я что-то не допонимаю?



[Sib_strelok]

http://i056.radikal.ru/1212/55/be624de5ed25.jpg если можно, поясните положение катушки и направление намотки, а? Из рисунка не совсем понятно. Что означает, к примеру, "выводами от себя"? Катушка же на намоточном станке расположена либо выводами влево, либо вправо... Или я что-то не допонимаю?

Этот вопрос отпал, рисунок нашел, спасибо.



[Hlor]

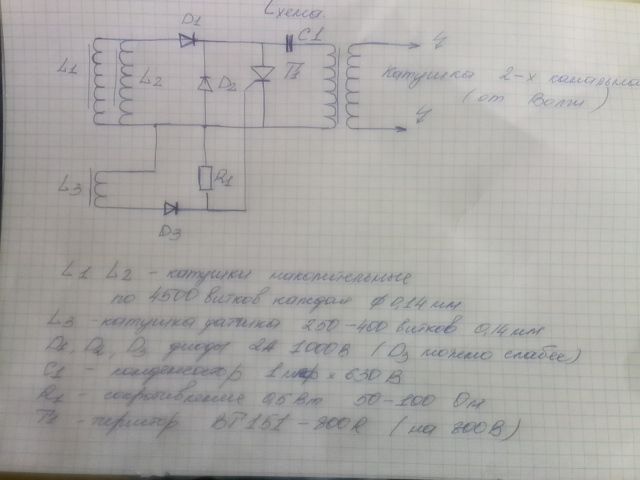

Подскажите,сделал зажигание МН-1 на Прибой по этой схеме, искра есть от поворота маховика рукой но напрягает насчет надежности. Есть еше одно буду делать по схеме Дмитрия



[Hlor]

Подскажите,сделал зажигание МН-1 на Прибой по этой схеме, искра есть от поворота маховика рукой но напрягает насчет надежности. Есть еше одно буду делать по схеме Дмитрия



[танкист]

Подскажите,сделал зажигание МН-1 на Прибой по этой схеме, искра есть от поворота маховика рукой но напрягает насчет надежности. Есть еше одно буду делать по схеме Дмитрия

Володя а что тебя напрягает, схема точная копия Ветерка, про надёжность сомневаться не надо, элементы выбраны грамотно с запасом. Вот по поводу параллельной накопительной катушки сказать не могу, не проводил стендовых испытаний в таком варианте.



[Hlor]

Спасибо Андрей! С наступающим! Просто с электроникой связан, но не на столько. В жизни нужно все уметь или хотя бы стараться все уметь.



[танкист]

Спасибо Андрей! С наступающим! Просто с электроникой связан, но не на столько. В жизни нужно все уметь или хотя бы стараться все уметь.



[Hlor]



[Hlor]

С наступающим ВСЕХ! Маленький пытальник.Можно ли залить схему полиэфирной смолой а не эпоксидом?



[ovchinnikov 1966]

Только таки заливаю строго соблюдать пропорции,при застывании сильно греется.



[nord]

Попробовал сегодня вместо родный катушек ТЛМ подключить оковскую двухискравую. Искра визуально лучше!
Однозначно буду ставить ее. Спасибо Дмитрию за надежную схему и Андрею (танкист) за дельные советы!
Всех с наступающим!!!



[Александр Marx]

Андрей, спасибо за информацию по цапонлаку. Я раньше им только лампочки красил, почитать для чего он так и не почитал.
Выше вопрос был про герметизацию катушки, я поверх обмотки намотал ленту фум, чтобы она заходила на края корпуса, потом шелковый пластырь, потом нитки, которые пропитал полиуретановым клеем. А коммутатор заливаю полиэтиленом из пистолета. В коробочку наношу немного, укладываю схему и заливаю, пока полностью не загерметизируются все детали. Отказов не было.

Еще есть вариант, покупаем рукав для запекания.... продают в сети магазинов с продуктами. Его режем, укладываем, и пропитываем если нужно. Стойкий к нагреву и как изолятор отменно себя ведет!



[Валерий 666]

Здравствуйте други!!! Вопрос такой!-Можно-ли одну из этих зажигалок (схем) приспособить на буран???



[танкист]

Здравствуйте други!!! Вопрос такой!-Можно-ли одну из этих зажигалок (схем) приспособить на буран???

Так ведь у бурана такое же зажигание как на Вихре, Нептуне, Так в чем трудность? Ну ежели у тебя Ротакс или РМЗ-500 тогда надо другие варианты смотреть.



[fedor024]

скажите что будет если сначала намотать управляющую а потом накопительную (с каждой по 2 вывода для правильного подключения)



[танкист]

скажите что будет если сначала намотать управляющую а потом накопительную (с каждой по 2 вывода для правильного подключения)

Особо ни чего не изменится.
