Надежная схема зажигания для МБ-2, МН-1, МВ-1

[Каланчин]

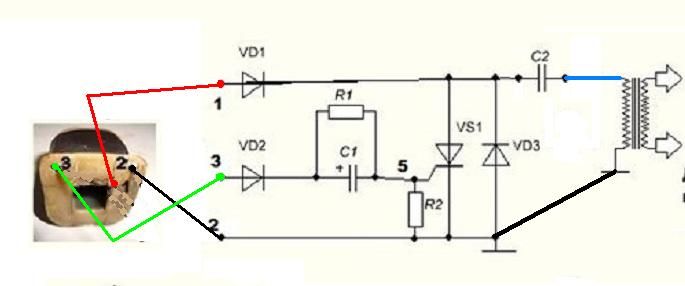

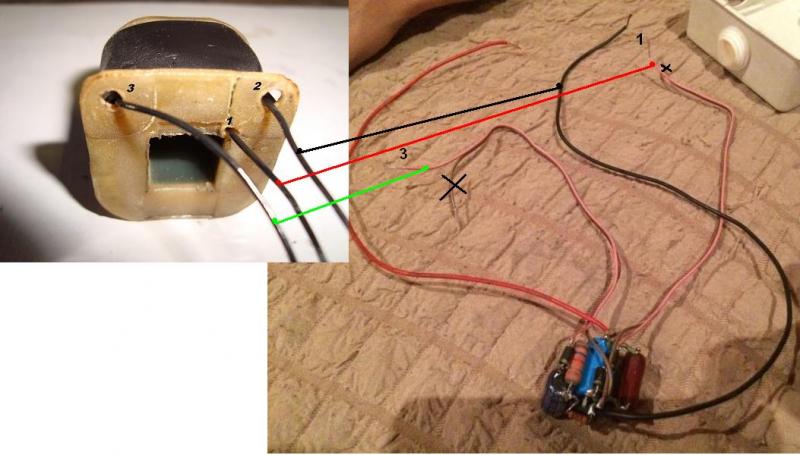

здраствуите, помогите пожалуиста с схемой (мы переледали схему из печатной навесным) ето правильно сделали или нет и ешё мы знаем что красный провод ето бабина а чёрный минус, подскажите пожалуиста какие из проводов L1 и L2 и какой ОБШИЙ минус.



[snyki27]

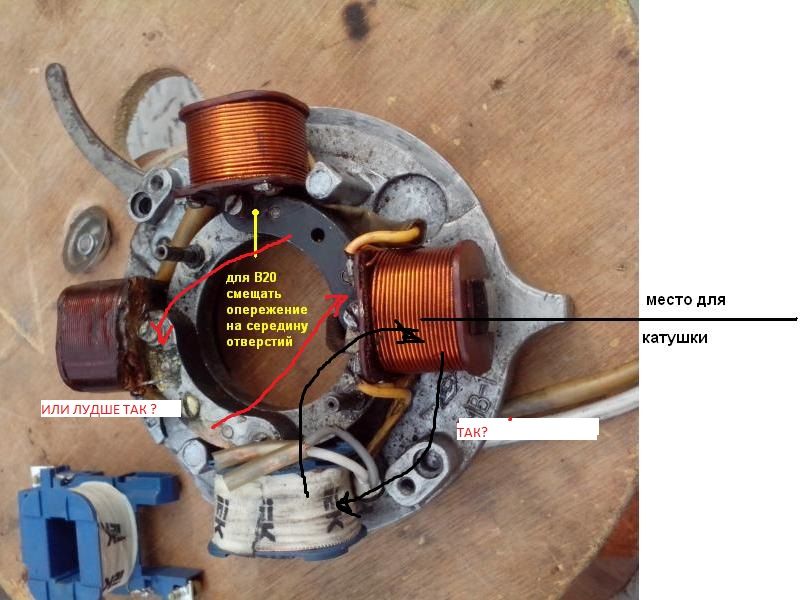

Как лучше поменять?
Хватит 160 ом ? или стоит добавить катушку вторую ?



[levani8022]

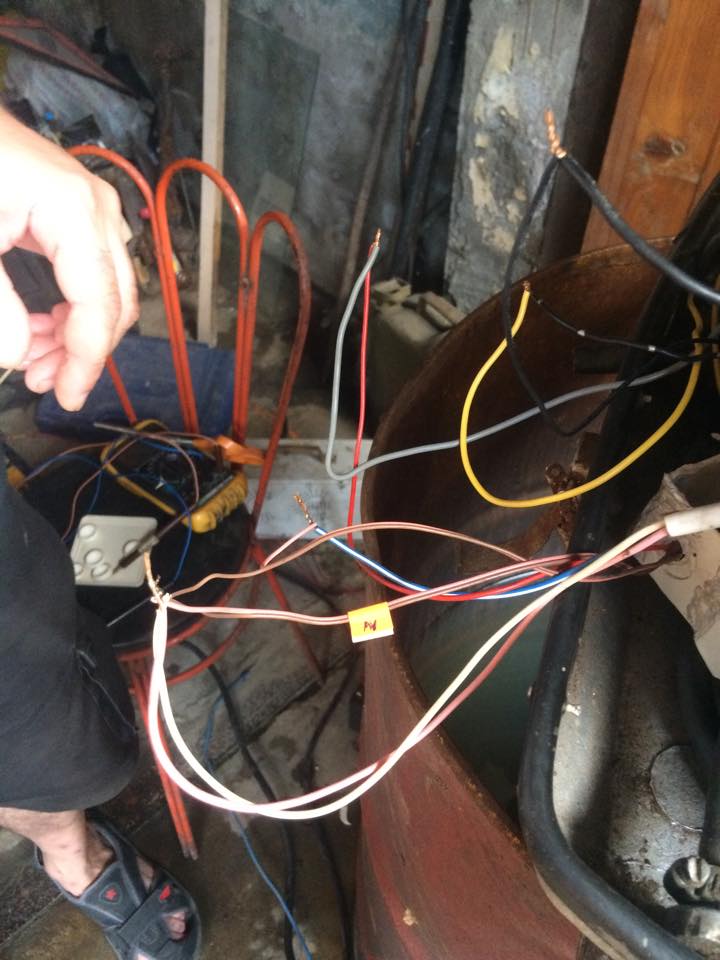

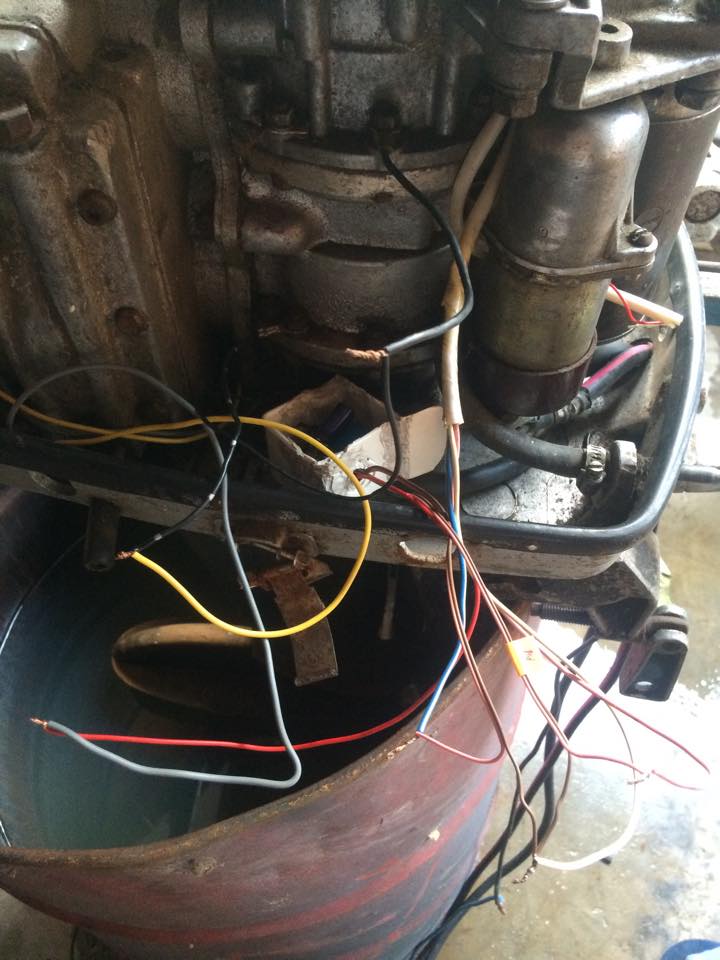

Здравствуйте, Соединенно правильно?



[levani8022]

правильно соеденино ?



[levani8022]

правильно соеденино ?



[Каланчин]

Как лучше поменять?
Хватит 160 ом ? или стоит добавить катушку вторую ?

Поменяй что помечено чёрным, для запуска коммутатора хватает катушки с контактной пары этого зажигания.
Что за катушка с лева?



[Каланчин]

Здравствуйте, Соединенно правильно?

Возьми шморгалку, крутни маховик и увидишь, если правильно то будет искра.



[levani8022]

Здравствуйте, Соединенно правильно?

Возьми шморгалку, крутни маховик и увидишь, если правильно то будет искра.

я не понял что такое шморгалка?



[Каланчин]

Здравствуйте, Соединенно правильно?

Возьми шморгалку, крутни маховик и увидишь, если правильно то будет искра.

я не понял что такое шморгалка?

Это такая верёвка которую наматывают на маховик чтоб завести мотор.



[levani8022]

Каланчин я крутил стартером но искри нет вабше, переставил правада на бабине но серавно нет, кагда кручу стартером сколка волт далжно вихадит из катушки?



[snyki27]

Спасибо !! Поменял завелся со шморгалки с первого раза!!

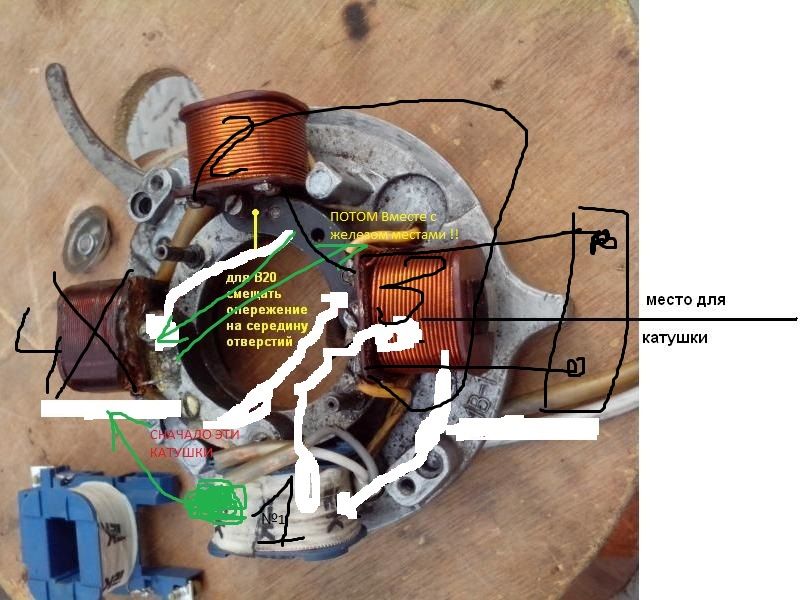

Поменял вот так !!
Катушка №1 установлена с пускателя 110V сопротивление 160 ом.
Рядом лежит такая же,катушка №4 демонтирована клык свободен.
Катушки №2 и 3 которые намотаны толстым проводом, можно пустить на генератор?
Они подключены начало-конец,начало-конец и потом с одной выход 2 провода.
И хватит 2 штук катушек для 100АЧ аккумулятора ?



[levani8022]

что делат может кто поможет



[levani8022]

бабину тоже менял но серавно нету искри



[Каланчин]

Каланчин я крутил стартером но искри нет вабше, переставил правада на бабине но серавно нет, кагда кручу стартером сколка волт далжно вихадит из катушки?

Если магниты слабые то от стартера ни чего не будет.



[levani8022]

Каланчин магниты ти имееш виду от махавика?



[levani8022]

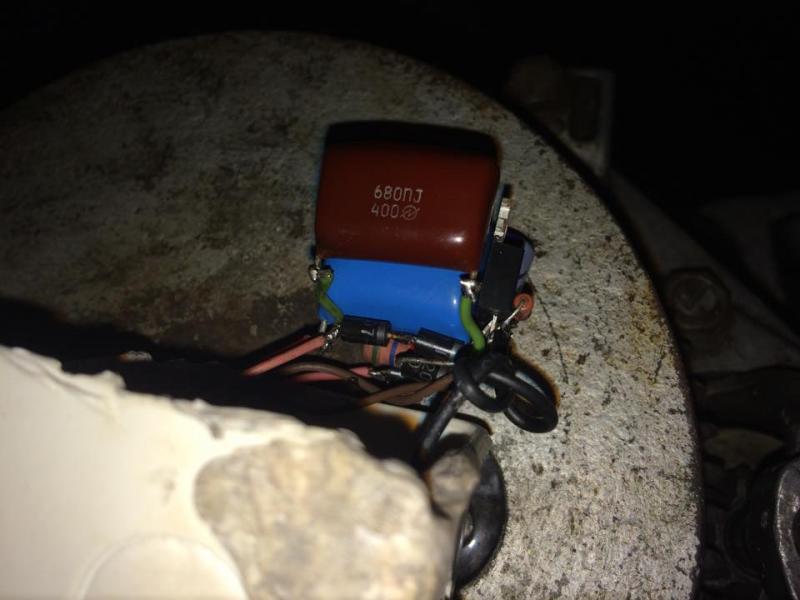

Каланчин меня кандесатари один стоит 1 mkf 400 волт а второй стоит 0,68 может ето причина?



[Каланчин]

Катушки №2 и 3 которые намотаны толстым проводом, можно пустить на генератор?
Они подключены начало-конец,начало-конец и потом с одной выход 2 провода.
И хватит 2 штук катушек для 100АЧ аккумулятора ?

Да, на генератор пойдут но для 100А это слону дробина, на максимальных оборотах они выдают 3А.
Но и лишние 3А тоже не будут. У меня стоит сотка, всё лето без зарядки на берегу + ещё швартуюсь на стартере как на электромоторе.



[Каланчин]

Каланчин магниты ти имееш виду от махавика?

Да.



[Каланчин]

Каланчин меня кандесатари один стоит 1 mkf 400 волт а второй стоит 0,68 может ето причина?

0,68 убери, для двух искровой 1 mkf 400 вольт достаточно.



[levani8022]

Каланчин етот маховик я точна знау што хороши у меня етот маховик стоял на другом маторе на такомже схеме я крутил стартером и искра била.
завадилса я хадил на море отлично работал тот матор на етом махавике.



[levani8022]

срезат перемичку?



[levani8022]

Каланчин срезат зелионие провода?



[Каланчин]

срезат перемичку?

Да, и из коммутатора должно выходить пять проводов, на контакт 1-красный (накопительная катушка), на контакт 2-чёрный (масса), на контакт 3-зелёный (пусковая катушка), синий с конденсатора и чёрный масса на двух искровую катушку.
А коричневые удали чтоб не путаться, это тот же шашлык только на трёх шампурах.



[levani8022]

Каланчин спасибо тебе. завтра камутатар отнису к мастеру.



[Каланчин]

Каланчин спасибо тебе. завтра камутатар отнису к мастеру.

И картинку прихвати, там один диод лишний.
