Надежная схема зажигания для МБ-2, МН-1, МВ-1

[КОЛЕБАСС]

Лех ты чо? автор темы модератор.



[ovchinnikov 1966]

Дима придёт объяснит.



[КОЛЕБАСС]

http://lodka.mobi/kit-esz-dlya-ml-10-veterka-i-moskvy/ тебе вот подойдет



[ovchinnikov 1966]

Николя, я с магнитами не разобрался. Там два -друг на против друга, как в джонике. И мелких штук шесть.



[max_ekb]

Добрый день! Столкнулся с такой проблемой, на МБ-22 не происходит изменение УОЗ, магнето выставил по книге, на 30 градусов относительно ВМТ верхнего цилиндра сместил против часовой стрелки, но на повышенных оборотах работает неправильно.
При подключении стробоскопа видно, что при заводке, метка 30 градусов, нанесенная на маховик, при работе двигателя на минимальном холостом ходу,смещается еще дальше против часовой стрелки, примерно градусов на 75-80 относительно шпильки крепления стартера, если смотреть на двигатель сверху со стороны румпеля, и при повышении оборотов так и остается стоять на месте. Собрал схему, предложенную во вкладке ремонт мб-22, мб-23, использовал симистр ВТА16-800, искра отличная, заводится с пол оборота, но УОЗ при повышении оборотов все равно не изменяется(((
В чем может быть причина? Все катушки проверял на сопротивление, значения точно не помню, но в рамки попали все, значения на форуме находил!
Может ли мне помочь схема №3? я так понял что там L2- штатная управляющая катушка исключена... если в ней дело, то я ее обойду получается... куда подключить вывод от L2? или он просто изолируется и остается в воздухе? или вообще катушку с магнето необходимо убрать?
Просьба помочь разобраться, очень уж хочется закрыть сезон на воде))) Спасибо!



[levani8022]

Добрый день! помогите пожалуиста, как лучше установить ету бабину на етот матор вот фотографий :
1. http://www.picz.ge/img/s2/1509/8/9/97f1b7d2b956.jpg
2. http://www.picz.ge/img/s2/1509/8/0/03ed05ac28fb.jpg
3.http://www.picz.ge/img/s3/1509/8/d/d19c0334a153.jpg
4. http://www.picz.ge/img/s1/1509/8/c/c007bbbdd7cb.jpg



[Pilot-by]

любым удобным способом (способы приведены в шапке темы).
только здаётся мне, до бобины далековато етому мотору.



[Sokol50]

Добрый всем денек! Уточните, пожалуйста: Комплект - основание мб2 + маховик МВ-1 - будет работать с этой схемой, или надо что-то настраивать? А то у меня маховик МБ2 очень низко сидит и, возможно, гуляет по катушкам. Спасибо



[Каланчин]

Добрый день! Столкнулся с такой проблемой, на МБ-22 не происходит изменение УОЗ, магнето выставил по книге, на 30 градусов относительно ВМТ верхнего цилиндра сместил против часовой стрелки, но на повышенных оборотах работает неправильно.
При подключении стробоскопа видно, что при заводке, метка 30 градусов, нанесенная на маховик, при работе двигателя на минимальном холостом ходу,смещается еще дальше против часовой стрелки, примерно градусов на 75-80 относительно шпильки крепления стартера, если смотреть на двигатель сверху со стороны румпеля, и при повышении оборотов так и остается стоять на месте. Собрал схему, предложенную во вкладке ремонт мб-22, мб-23, использовал симистр ВТА16-800, искра отличная, заводится с пол оборота, но УОЗ при повышении оборотов все равно не изменяется(((
В чем может быть причина? Все катушки проверял на сопротивление, значения точно не помню, но в рамки попали все, значения на форуме находил!
Может ли мне помочь схема №3? я так понял что там L2- штатная управляющая катушка исключена... если в ней дело, то я ее обойду получается... куда подключить вывод от L2? или он просто изолируется и остается в воздухе? или вообще катушку с магнето необходимо убрать?
Просьба помочь разобраться, очень уж хочется закрыть сезон на воде))) Спасибо!

Выстави на 20 градусов, ориентируйся на шпильку со стороны цилиндров.
Газани и отпишись куда ушло УОЗ.



[Каланчин]

Добрый всем денек! Уточните, пожалуйста: Комплект - основание мб2 + маховик МВ-1 - будет работать с этой схемой, или надо что-то настраивать? А то у меня маховик МБ2 очень низко сидит и, возможно, гуляет по катушкам. Спасибо

Работать будет но основание придётся повернуть и зафиксировать.
Предпочтительней родной маховик, чтоб не гулял по катушкам сделай "рубашку" на вал.



[levani8022]

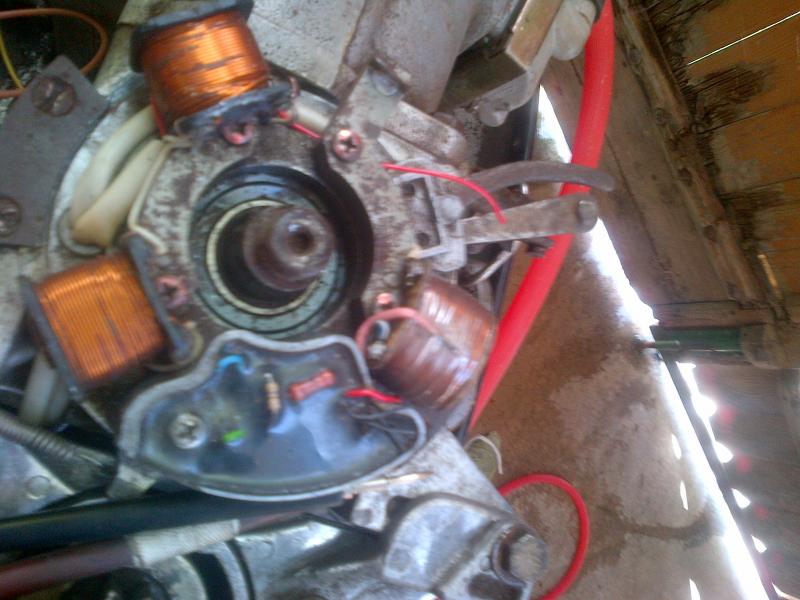

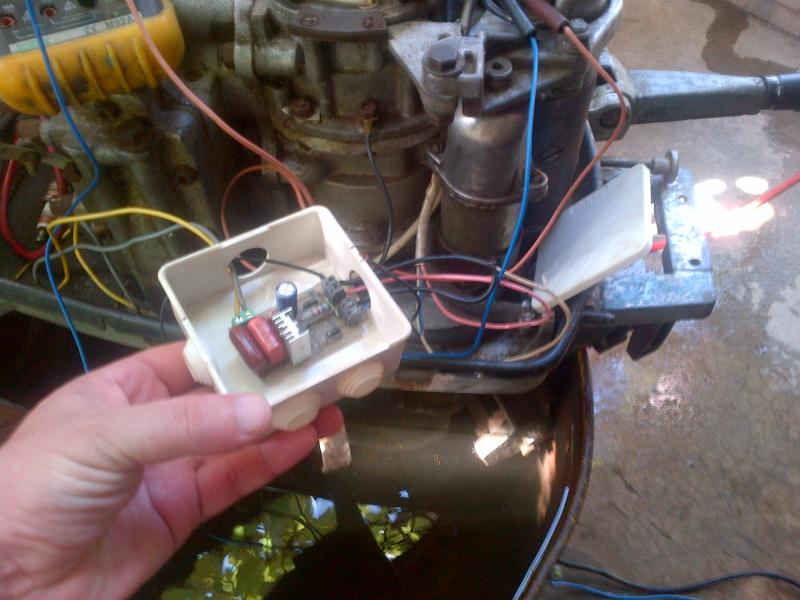

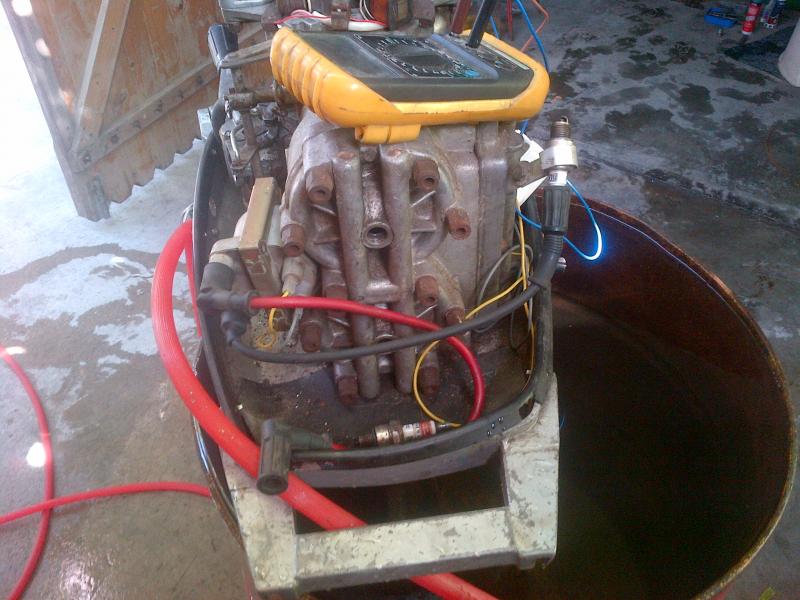

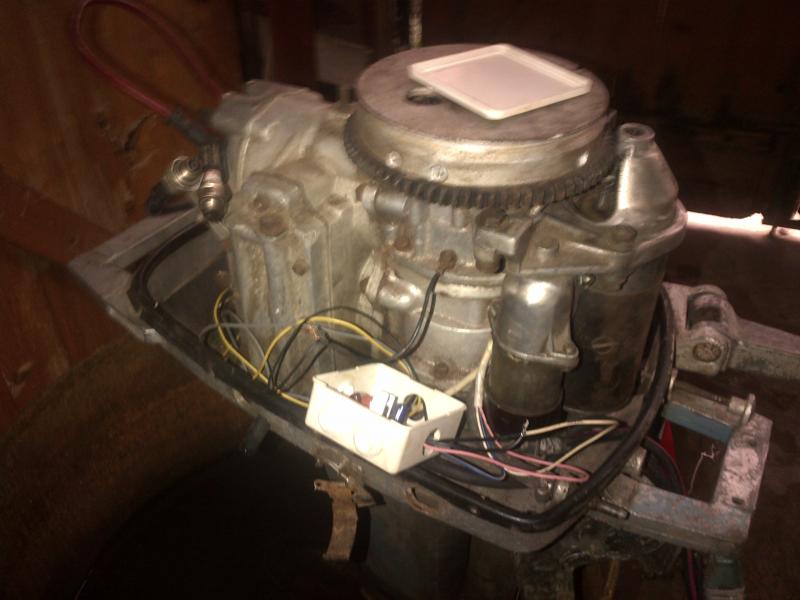

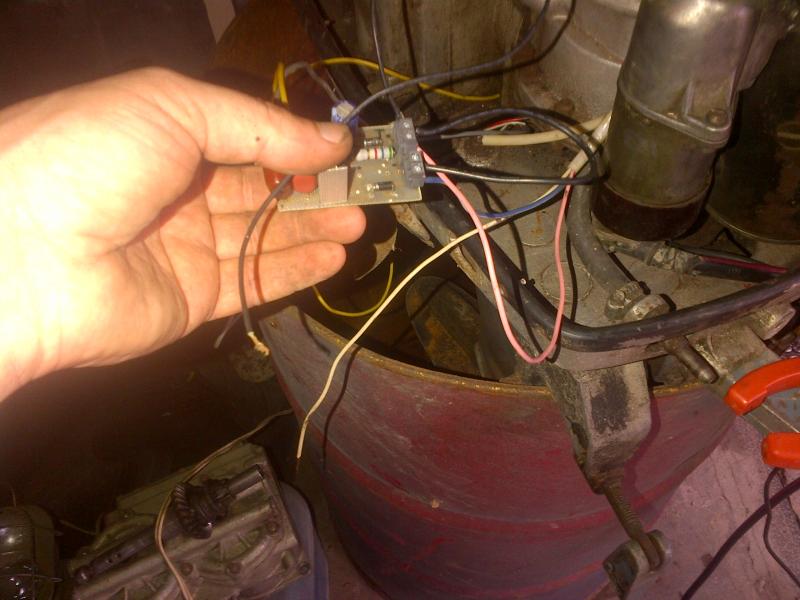

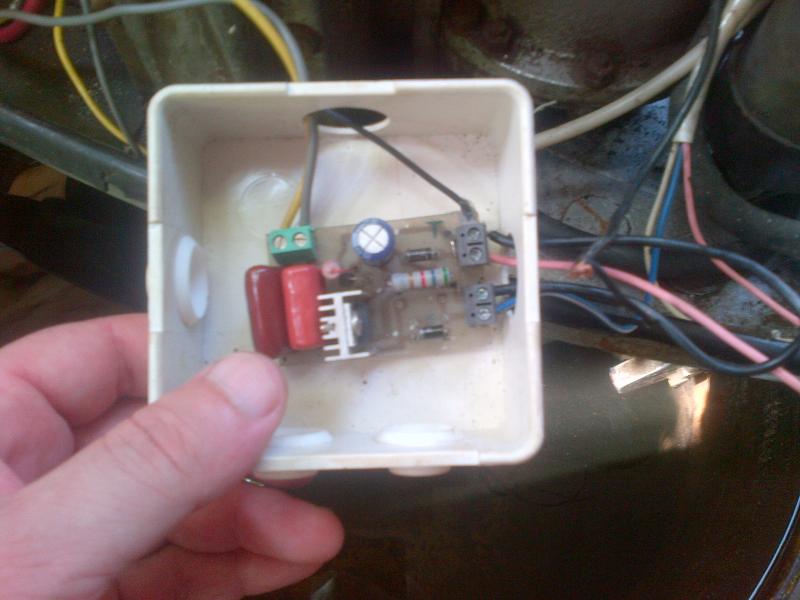

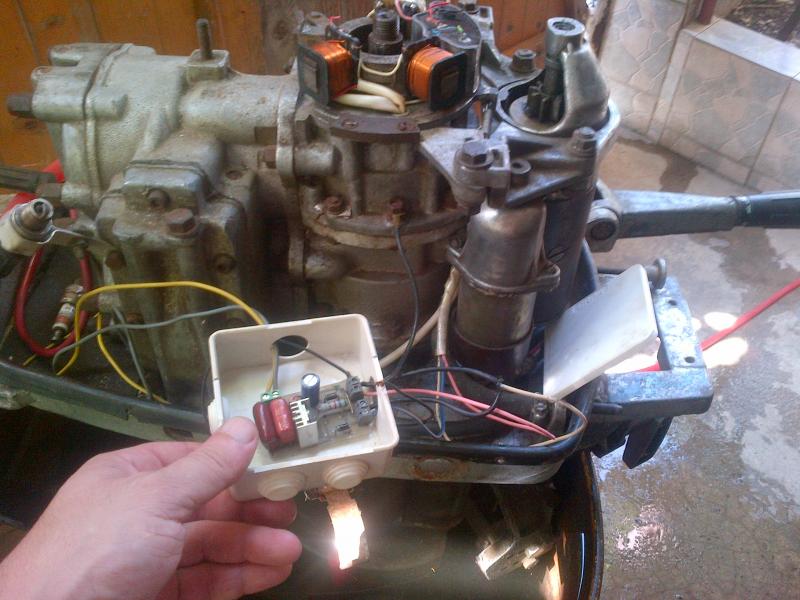

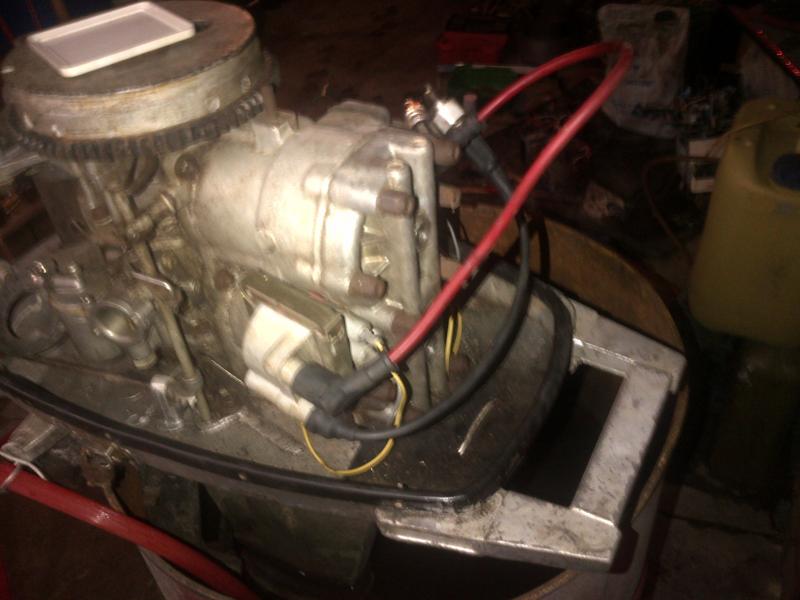

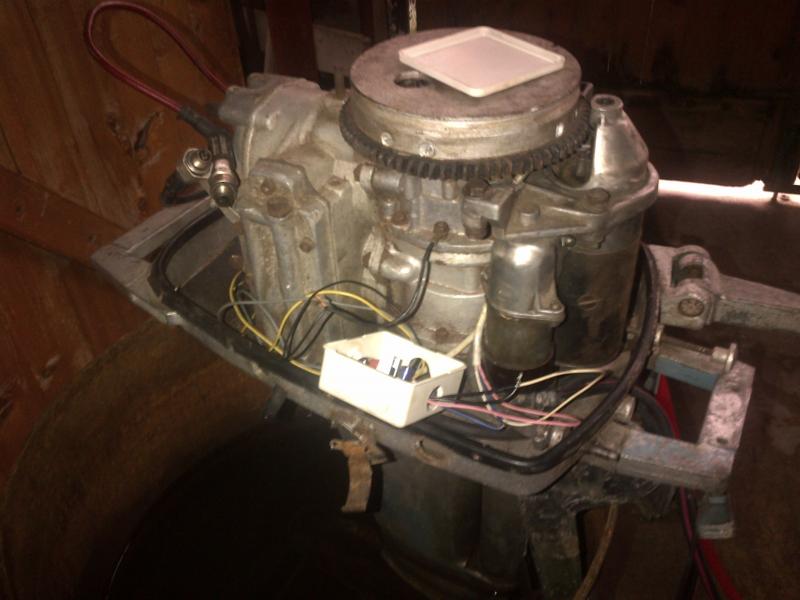

Здравствуйте, друзья! Я все собрал по схему Димитрия, на Катушке красни провад L 1 омм 1270 показивает , синий L 2 омм 1865, искри нету, может не правилно соидняу на камутатре правада? может подскажите что делат



[Sokol50]

Каланчин, спасибо! Одел "рубашку" на вал и УРА!!!



[levani8022]

ПОДСКАЖИТЕ ЧТО ДЕЛАТ?



[Pilot-by]

а где диод третий?
массы вместе не сведены



[levani8022]

на плате нет диод? можеш показат на картинке где ано должен стоиат?



[Pilot-by]

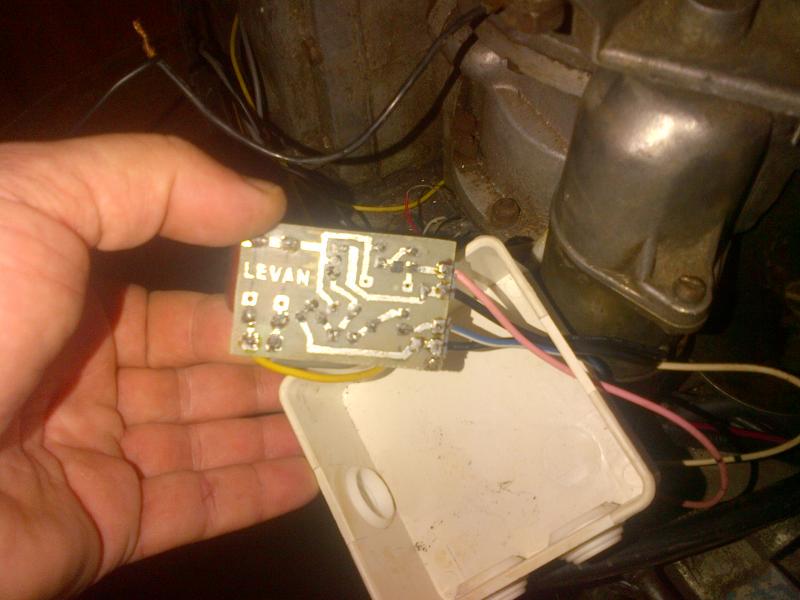

сфоткай крупней плату с обоих сторон и подпиши провода.

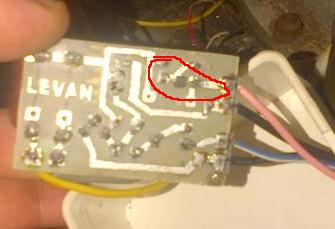

вот тут не понятно что

массы вроде есть, перемычку сразу не увидел.
да, диоды тоже вроде все (vd3 только не видно как стоит)



[levani8022]

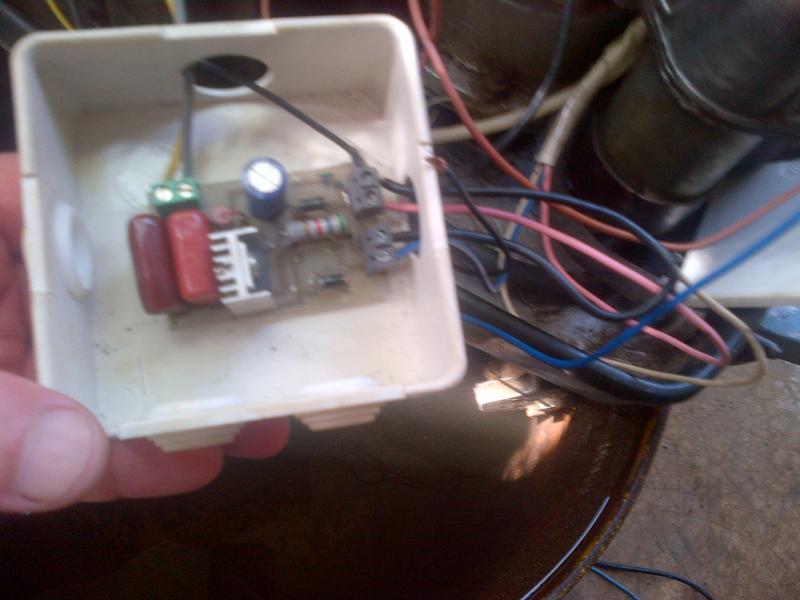

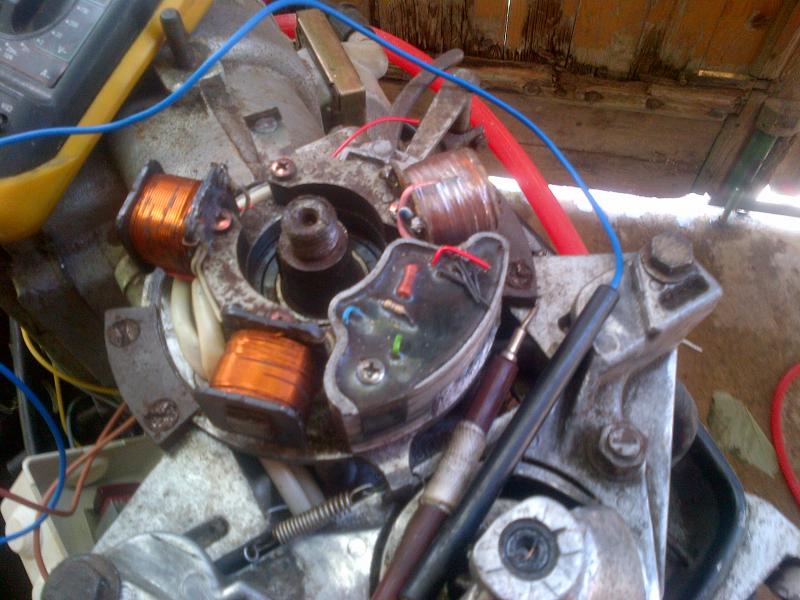

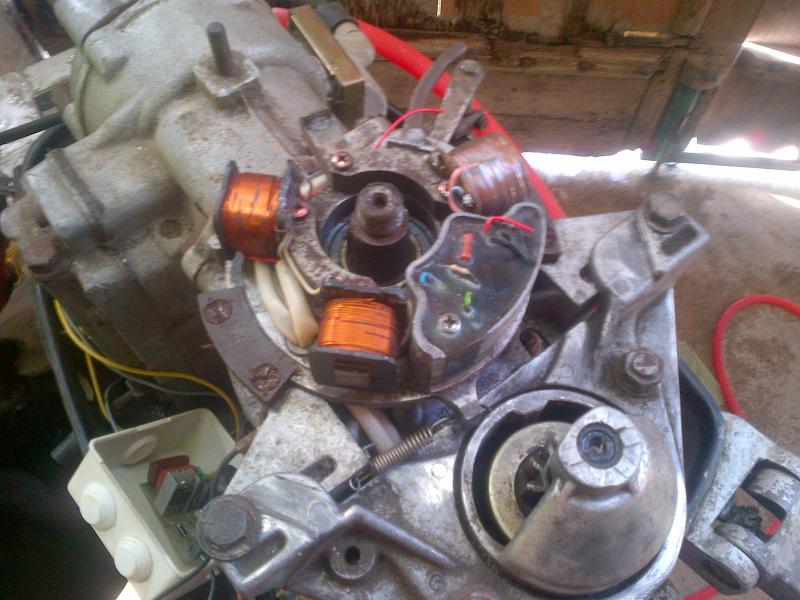

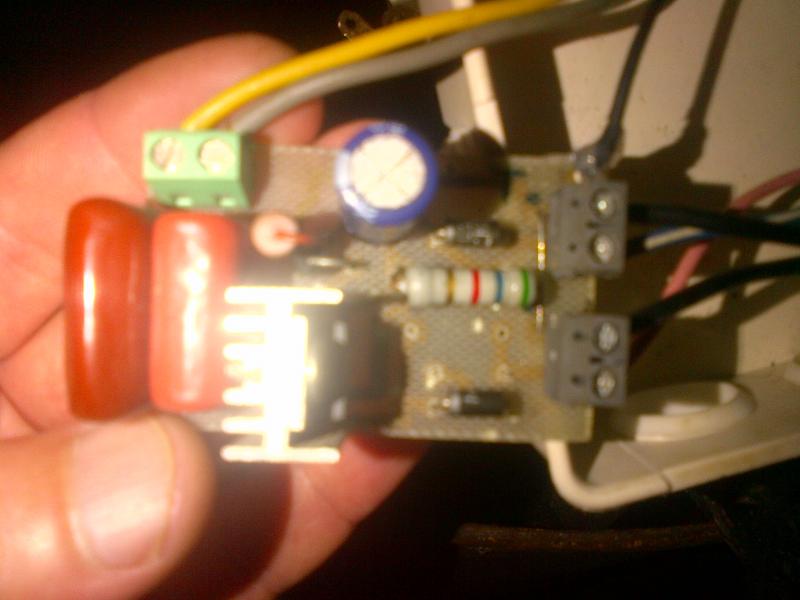

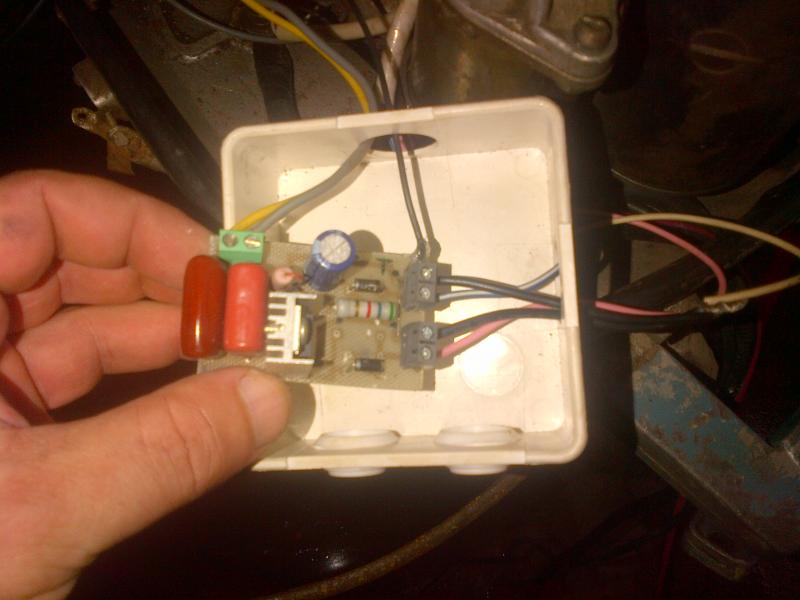

красни L1 , синии с белои полоскои L 2, беля масса, чорние две подключенный на масу катушки а масса камутатара подключенный на корпус матора



[levani8022]

красни L1 , синии с белои полоскои L 2, беля масса, чорние две подключенный на масу катушки а масса камутатара подключенный на корпус матора



[Pilot-by]

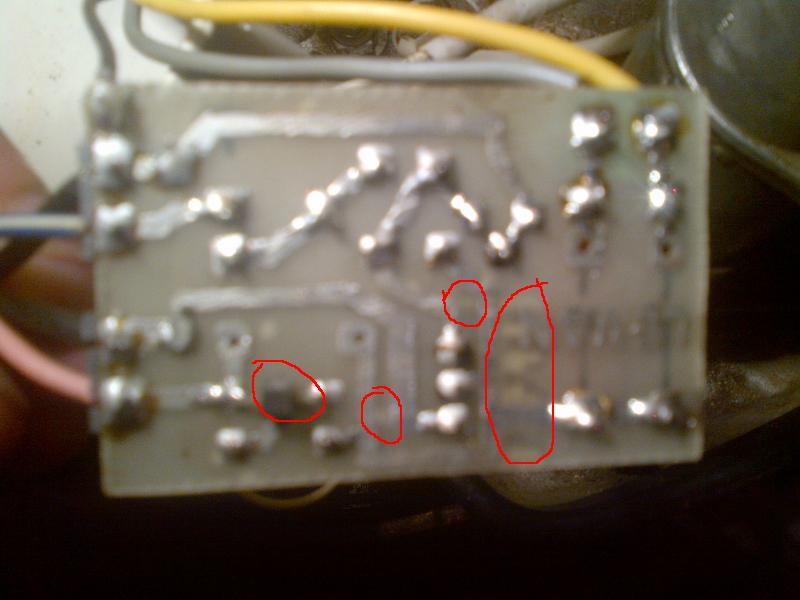

а что я красным отметил, там что? дорожка или перемычка с провода?



[levani8022]

Этат камутатар мне делали телемастерском. Если что-то видите неправильно Я могу отнисти обратно и переделат но ти если можеш показат на картинке где ано ,



[Pilot-by]

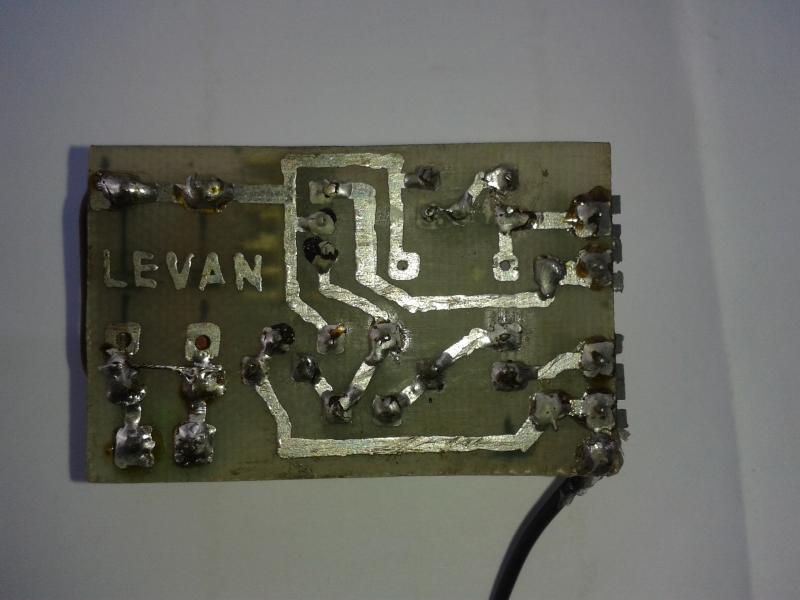

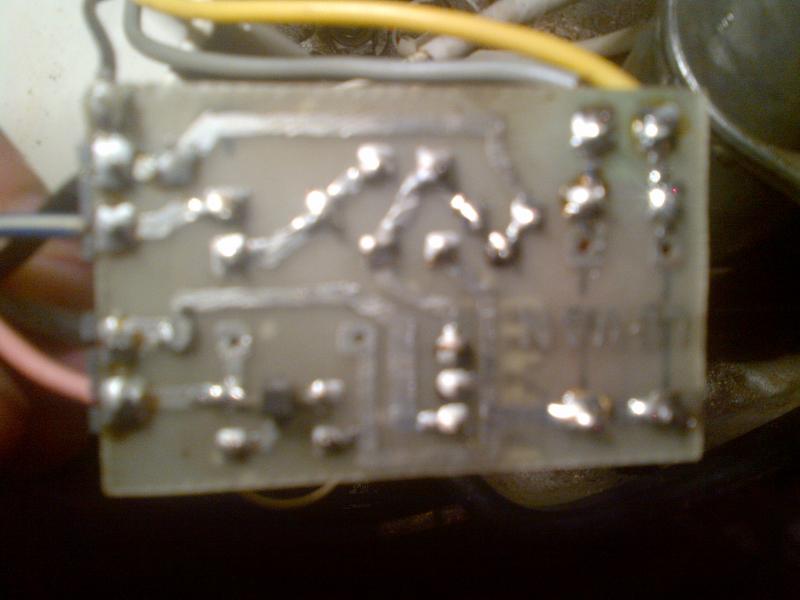

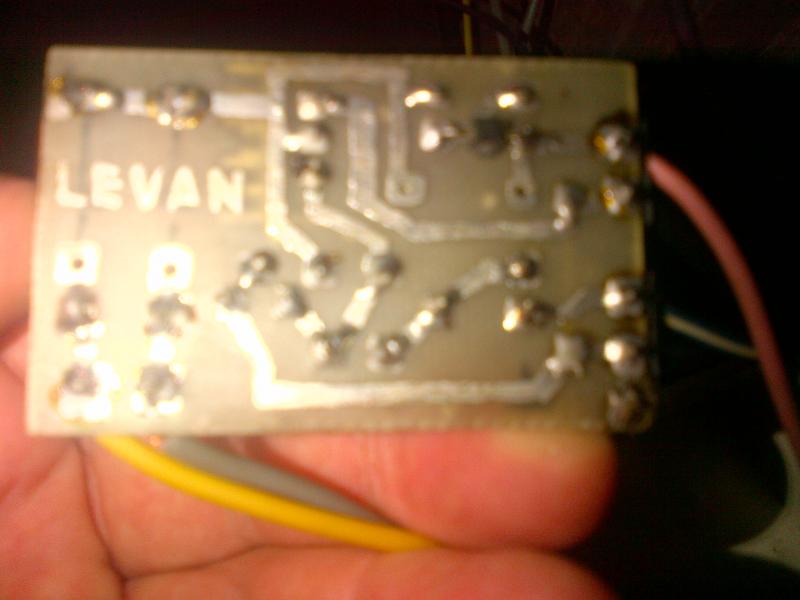

ну тут плата похоже недотравлена - возможны замыкания.

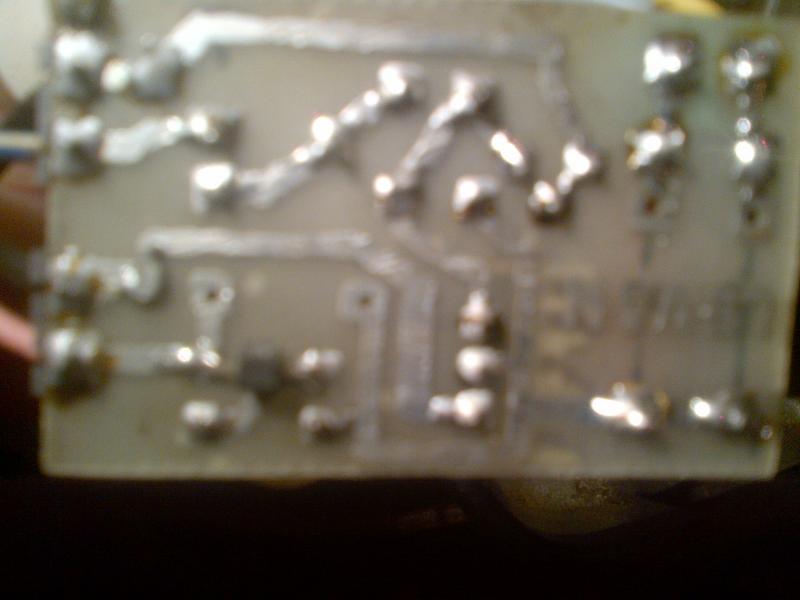

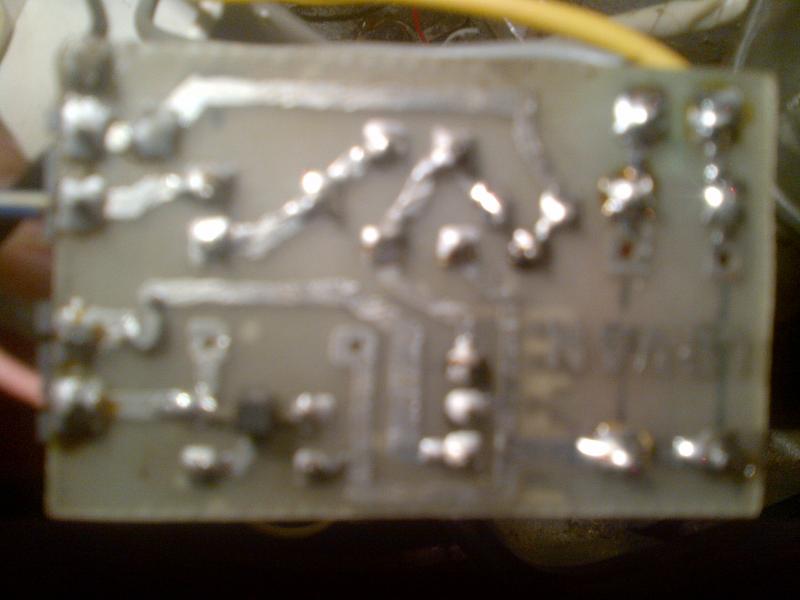

и что это чёрное, со стороны дорожек, я так и не понял, резкость плохая.



[max_ekb]

Выстави на 20 градусов, ориентируйся на шпильку со стороны цилиндров.
Газани и отпишись куда ушло УОЗ.

Выставил, смещение после замены верхних подшипников КВ заработало, когда даешь газу, смещается против часовой стрелки... так происходит что на радном комутаторе, что на спаяном из шапки.
Заводится на обоих коммутаторах с пол оборота. На воду не выходил, в бочке работет очень хорошо, мгновенный отклик на движение рукоятки газа, устойчивый х.х.
Так и должно смещаться против часовой и можно пробовать дать нагрузку на воде или что не так и нужно искать неисправность?



[Pilot-by]

всё так. я тебе давно говорил..

ps спасибо, что отписался о результатах



[levani8022]

Здравствуйте, Я отниос телемастерском камутатар завтра будит зделано



[levani8022]

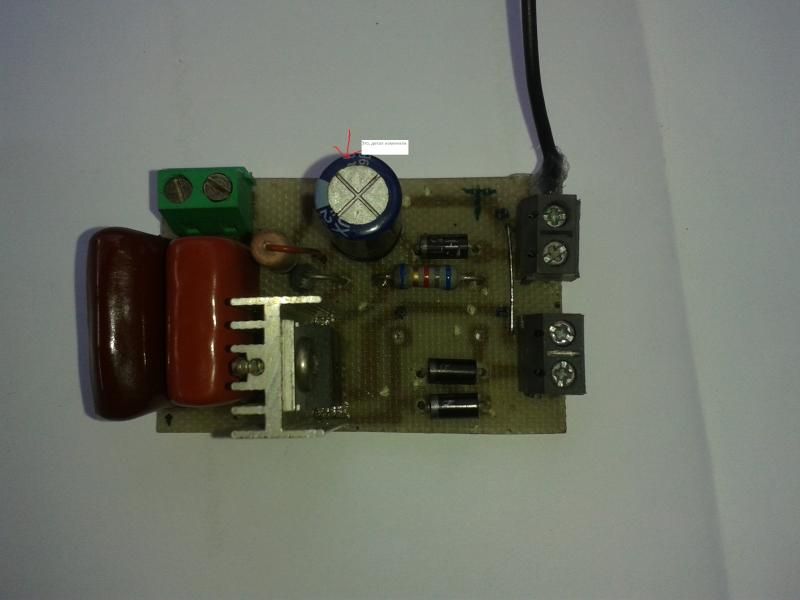

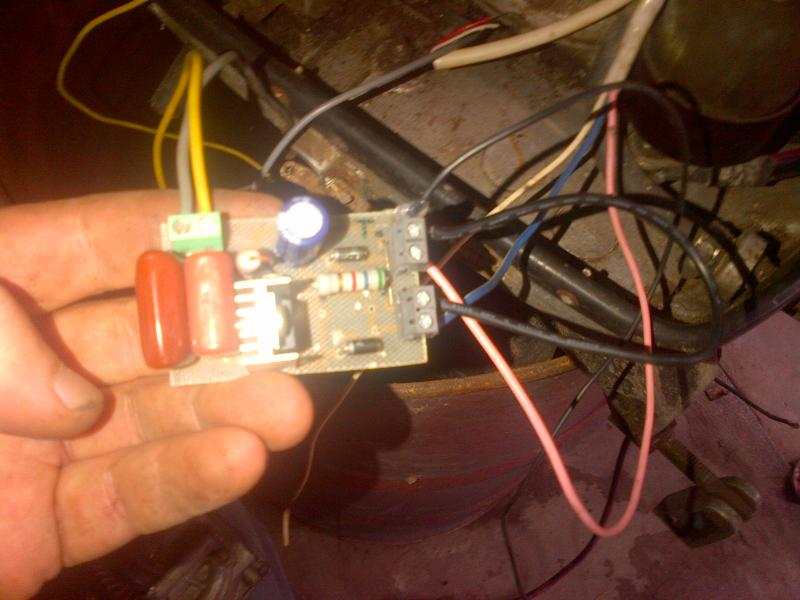

здраствуте друзя, канденсатари стоят 0,68 2 штуки подключенный друг друга.
