Надежная схема зажигания для МБ-2, МН-1, МВ-1

[john2011]

во,вот так мне больше по душе



[john2011]

так ну чего с катушками,как мне щас действовать?



[john2011]

http://s1.radikali.ru/uploads/2015/3/30 ... d-full.jpgвот тут два вывода,один на кандер,другое на заземление третий на свечу,мне от куда что куда цеплять,что бы подключить к будущему зажиганию?



[vovan944]

http://s1.radikali.ru/uploads/2015/3/30/60d017f2ba9b4188b27cc887497e3f3d-full.jpgвот тут два вывода,один на кандер,другое на заземление третий на свечу,мне от куда что куда цеплять,что бы подключить к будущему зажиганию?

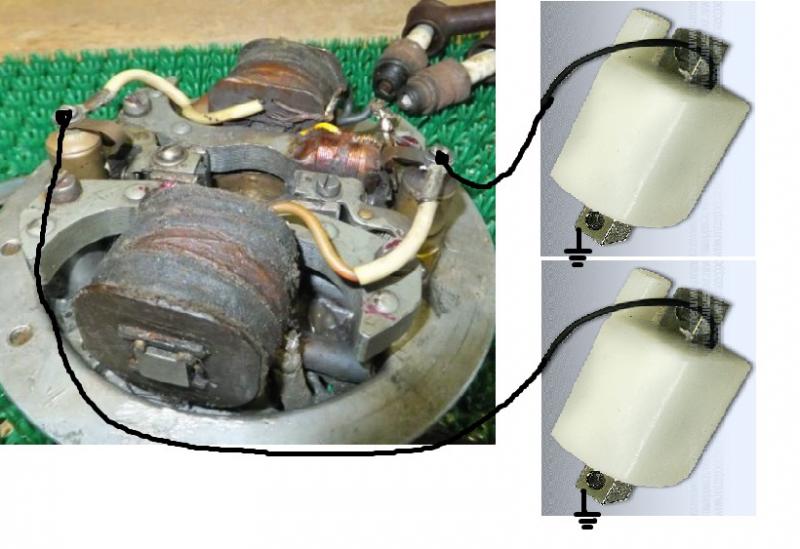

Если просто катушки на время то так. А если под электронику, то перематывать



[john2011]

спасиб,начну пока с одного цилиндра



[john2011]

http://radikal.ru/Img/ShowUploadedImg?i ... 723941b2c2



[john2011]

кстати теристоры не будут греться?



[vovan944]

кстати теристоры не будут греться?

Тиристоры греться не будут! А катушки уже намотал? Электроника не будет работать от катушек контактного зажигания, их нужно перематывать!



[john2011]

нет не намотал,что прям вообще не будут,хоть чуть чуть?



[vovan944]

нет не намотал,что прям вообще не будут,хоть чуть чуть?

даже чуть чуть...

Если очень хочется увидеть искру пока делается электроника...можно попробовать подключить выносные катушки к контактному зажиганию к выводам конденсаторов....А лучше сделать один раз нормально и забыть. Схему лучше паять не на плате, а навесным монтажом...



[john2011]

так я уж паяю))))



[john2011]

http://s017.radikal.ru/i418/1503/4f/7e2a1e8c1105.jpg
http://s48.radikal.ru/i119/1503/28/0dc4112234b2.jpg



[john2011]

только вот вопрос,а те провода выводы как к катушки подключать у меня один провод земля,а вот те два других куда?



[vasvas59]

гдемного витков на диод vd1 который на катушку в/вольтную,где поменьше на vd2 подключи.



[михаил83]

Может здесь кто поможет советом.
Подскажите, будет ли работать эта схема

Вот в таком исполнении, с тремя катушками, или можно как то проще сделать.



[john2011]

а это для чего такая схема?



[КОЛЕБАСС]

для чего??? в шапке темы пункт под плюсиком генератор.разворачивается спойлер там пара схем есть.



[vovan944]

для чего??? в шапке темы пункт под плюсиком генератор.разворачивается спойлер там пара схем есть.

Так у него 3 катушки. и из под маховика выходит 6 проводов. придется 3 регулятора делать. или один DC-DC регулятор и ставить его после диодного моста.

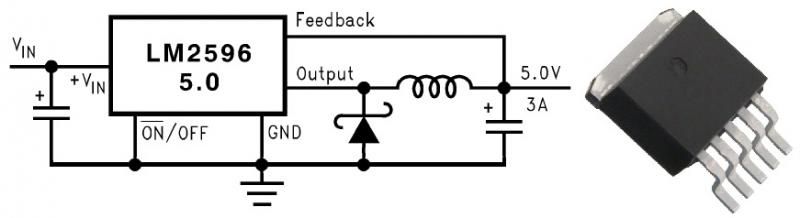

Кстати вот схемка на микрухе LM2596

характеристики

Входное напряжение — от 2.4 до 40 вольт (до 60 вольт в версии HV)
Выходное напряжение — фиксированное либо регулируемое (от 1.2 до 37 вольт)
Выходной ток — до 3 ампер (при хорошем охлаждении — до 4.5А)
Частота преобразования — 150кГц
Корпус — TO220-5 (монтаж в отверстия) либо D2PAK-5 (поверхностный монтаж)
КПД — 70-75% на низких напряжениях, до 95% на высоких

Жизнеспособна? Выходное напряжение регулируется резисторами по 4 ноге (Feedback)



[vovan944]

Всем привет. Есть проблема, скорее просто интерес.
В общем есть 2 катушки от китайского скутера хонда дио вроде и у одной катушки есть проблема, если с ней проехать минут 30 то сгорает канал, если стоит на нижнем то нижний, если на верхнем то соответственно верхний...
сопротивление катушке измерил:
1 катушка (рабочая) - первичка 0,7 Ом
вторичка 2,47 КОм

2 катушка (странная) - первичка 0,7 Ом
вторичка 2,19 КОм


Вот собственно интересно почему так происходит?



[танкист]

Всем привет. Есть проблема, скорее просто интерес.
В общем есть 2 катушки от китайского скутера хонда дио вроде и у одной катушки есть проблема, если с ней проехать минут 30 то сгорает канал, если стоит на нижнем то нижний, если на верхнем то соответственно верхний...
сопротивление катушке измерил:
1 катушка (рабочая) - первичка 0,7 Ом
вторичка 2,47 КОм

2 катушка (странная) - первичка 0,7 Ом
вторичка 2,19 КОм


Вот собственно интересно почему так происходит?

Скорее всего Володя это межвитковое замыкание и при протекании высокого напряжения во вторичной цепи оно может в единицы Ома перетекать, то есть коротит несколько рядов намотки, соответственно и на первичке нагрузка растет, ну а дальше уже думаю понятно.



[vovan944]

Всем привет. Есть проблема, скорее просто интерес.
В общем есть 2 катушки от китайского скутера хонда дио вроде и у одной катушки есть проблема, если с ней проехать минут 30 то сгорает канал, если стоит на нижнем то нижний, если на верхнем то соответственно верхний...
сопротивление катушке измерил:
1 катушка (рабочая) - первичка 0,7 Ом
вторичка 2,47 КОм

2 катушка (странная) - первичка 0,7 Ом
вторичка 2,19 КОм


Вот собственно интересно почему так происходит?

Скорее всего Володя это межвитковое замыкание и при протекании высокого напряжения во вторичной цепи оно может в единицы Ома перетекать, то есть коротит несколько рядов намотки, соответственно и на первичке нагрузка растет, ну а дальше уже думаю понятно.

Понял. Спасибо! брак заводской...



[танкист]

Скорей так Володь тут мегаомметром крутнуть надо он покажет точно что и как, а обычный тестер этого не сможет показать.



[vovan944]

Скорей так Володь тут мегаомметром крутнуть надо он покажет точно что и как, а обычный тестер этого не сможет показать.

мегаомметра нет...купил две новых катушки. рабочую в запас.



[танкист]

Скорей так Володь тут мегаомметром крутнуть надо он покажет точно что и как, а обычный тестер этого не сможет показать.

мегаомметра нет...купил две новых катушки. рабочую в запас.

Тоже хороший вариант!!!



[Дмитрий Морохов]

Ребята, какие ТЛМки лучше использовать со схемой из шапки (на каких искра мощнее). Подключение буду использовать для двух ТЛМ.
