Надежная схема зажигания для МБ-2, МН-1, МВ-1

[танкист]

Вот, как на мой взгляд проще всего сделать ЭСЗ для МГ-101.

Подскажите, можно-ли для данной схемы использовать двухискровую катушку? Если да, то кондер 1мкф(С1) остается один, или оба параллельно?

Одного конденсатора будет достаточно



[Mishan]

Добрый день. А можно выше описанную схему применить на Привет 22?
Так же интересует возможно ли сделать надежную схему с зарядкой для Акб.
Ну и конечно стоимость комплекта установки и возможность отправки в регионы.

Можно в ЛС.

Спасибо!



[танкист]

Добрый день. А можно выше описанную схему применить на Привет 22?
Так же интересует возможно ли сделать надежную схему с зарядкой для Акб.
Ну и конечно стоимость комплекта установки и возможность отправки в регионы.

Можно в ЛС.

Спасибо!

Отпиши в ЛС Дмитрию в верхнем посту он ответит



[артем1977]

Здравствуйте , Вихрь 30 зазигание мв 1 катушка на одном каркасе 6800 +800 детали все из шапки спаял один комм. нет искры , потом второй спаял , все равно нету что может быть не пойму . Помогите советом .



[дмитрий22]

артем1977- показывай



[победа]

Привет! Как там репликар Эвинруд?



[артем1977]

Искра появилась только при замыкании теристора ,



[артем1977]

Фото только завтра смогу сделать



[артем1977]

Искра появляется если замкнуть конденсатор С1



[артем1977]

Дмитрий22 , может еще какие данные нужны ? Не могу понять в чем дело , без конденсатора и резистора искра мощнная от руки .



[дмитрий22]

Может быть вторая обмотка в обратную сторону намотана



[артем1977]

Да нет вроде в одну сторону обе мотал , мотал в ручную .



[танкист]

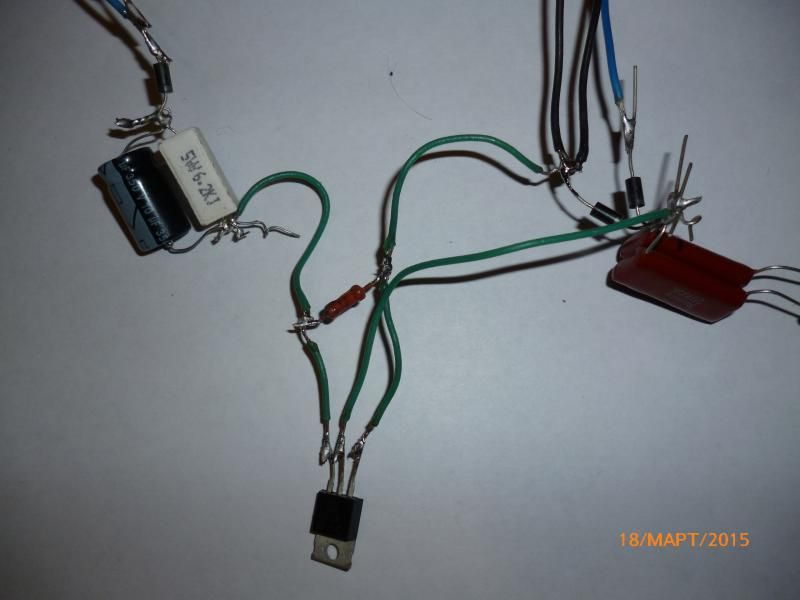

Дима с твоего разрешения!!! Артём спаяй всё по человечески а не на сопли как у тебя (без обид) Вот топик. topic6542.html#p154202



[артем1977]

Первый был спаян примерно так , результат тот же , сейчас убрал резистор R2 искра появилась , обид нет .



[артем1977]

Почему с резистором нет искры ?



[артем1977]

Все победил , на вторую катушку намотал еще 700 витков и все заработало , походу маховик неочень.



[strim-007]

Доброе время суток! Собрал схема, намотал катушку, собрал все с начало с контактным маховиком. Получил опережение примерно 15-20 градусов, не устроило, поменял на электронный маховик. Опережение где то близко к 0 все гуд. НО КОГДА ЗАВЕЛ МОТОР он проработал где то минуты 3 и ВСТАЛ. Пропала искра разобрал все. Увидел что отвалился (отпаялся) провод с управляющей катушки начал проверять дальше увидел что припой с концов катушек стек во внутрь катушки. Что могло случиться ? Сейчас мотаю вариант с 2 катушками но пока мотаю мучает сомнение а не вернуться бы к контактному зажиганию не хотелось бы на воде попасть. Да еще вопрос а почему нельзя глушить разрывом провода идущим от кондера к катушке ?



[Каланчин]

а почему нельзя глушить разрывом провода идущим от кондера к катушке ?

Ну почему нельзя, очень даже можно.
Одеваешь резиновые перчатки, даёшь полный газ, провод отдёргиваешь от катушки и резко в воду.
Всё живое в радиусе двух метров всплывает к верху брюхом, остаётся только сачком перебрать что на уху а что природе оставить.



[Kotov666]

Дима с твоего разрешения!!! Артём спаяй всё по человечески а не на сопли как у тебя (без обид) Вот топик. topic6542.html#p154202

Блин почему я раньше это не видел...у меня не так компактно получилось...интересно а кондеры, которые не электролиты бывают меньше размером но с такими же характеристиками....



[Kotov666]

Из-за чего может греться диод VD3, греется очень сильно

Из за межвиткового замыкания в катушке, мотал сам?
Фото катушки и как управляющую сделал... сбрасывай сюда, желательно в комментариях к фото.
При коротком в катушке, такое может иметь место....

Виткового судя по омикам нету, но вот катушки могут быть в разные стороны намотаны. Используем двухкатушечную схему.

Кстати двигатель заводится и работает отлично. вот только диод греется.

Тогда пару вопросов, насколько сильно греется??? Какая температура...
Что касается межвиткового... если замкнет один виток, омики при этом не изменятся..
( если примерно 300 метров провода имеет сопротивление, допустим 800 Ом. то сколько будет если замкнуть 10 см между собой?)
Маховик по железу не трет? если цепляет, то схема выйдет из строя. Проверенный факт!!!

Собрал вторую схему, все норм, не чего не греется с теми же ТЛМ'ками
Заводится отлично, может диод все таки попался не очень, хотя на "прозвонку" норм был.



[танкист]

Дима с твоего разрешения!!! Артём спаяй всё по человечески а не на сопли как у тебя (без обид) Вот топик. topic6542.html#p154202

интересно а кондеры, которые не электролиты бывают меньше размером но с такими же характеристиками....

Меньше по размеру на 400В но лучше 630В надёжнее.Схему возможно сделать ещё компактнее, но для этого надо изменить саму компоновку, тут проблем нет.



[strim-007]

Сделал с двумя катушками стоп сделал разрыв провода на катушки(может и не правильно но как то перспектива короткого катушки управления мне не очень нравится) работает но ожидаемого эффекта мягкой работы и стабильных холостых не получил наверное дело в механике ( в золотниковых). На воде попробую отпишу



[Александр Marx]

Сделал с двумя катушками стоп сделал разрыв провода на катушки(может и не правильно но как то перспектива короткого катушки управления мне не очень нравится) работает но ожидаемого эффекта мягкой работы и стабильных холостых не получил наверное дело в механике ( в золотниковых). На воде попробую отпишу

Сопротивление катушки, при условии ее замыкания накоротко, не приводит к проблемам... так как сечение провода 01, и ее длинна в итоге, ток маленький... 4 года, полет нормальный, но стоп все же нужно делать на малых оборотах.
Разрыв провода, не лучший вариант.... может убить схему, если будет дребезг контактов кнопки остановки.



[strim-007]

Думал об дребезге, но как то первый опыт меня не вдохновил, может конечно обороты большие были где то 1500 что привело к стеканию припоя. Ладно вода покажет, не хотелось бы конечно по Енисею дрейфовать .



[john2011]

всем привет,прошу помощи,купил в субботу два мотора ветерок 12 и москву 10,оба были в плачевном состояние,вчера привез помыл на мойке и начал с ветерка,хочу использовать его на резинке.решил начать с системы зажигания.там стояли кулачки как я понял бл 10,стандарт,хочу поставить и спаять электронное,чуть чуть почитал и есть сомнения,кто советует одни конденсаторы кто другой.Дайте пожалуйста нужные цифры и параметры запчастей для сборки электр.зажигания.(конд,резисторы,диоды,и тд и тп.)
