Надежная схема зажигания для МБ-2, МН-1, МВ-1

[Каланчин]

Наверное виток к витку укладывал.



[танкист]

Наверное виток к витку укладывал.

В навал но аккуратно я уже писал постом выше ни бегай по катухе и будет красиво



[Kotov666]

Пробовали, не Чи-Ха не пыха ни прострела.....но повторюсь на кулочках все хорошо заводится!

Двух катушечная схема?

Нет однокатушечная с двумя обмотками



[танкист]

Нет однокатушечная с двумя обмотками

Денис проверь правильность всего монтажа согласно схеме, номиналы деталей, подключение обмоток катушек и гарантированно найдешь причину



[Каланчин]

Пробовали, не Чи-Ха не пыха ни прострела.....но повторюсь на кулочках все хорошо заводится!

Двух катушечная схема?

Нет однокатушечная с двумя обмотками

Переставь на другой рог сердечника. Возможно полярность магнитов другая.
Если опять не заведётся то фото зажигания в студию.



[Kotov666]

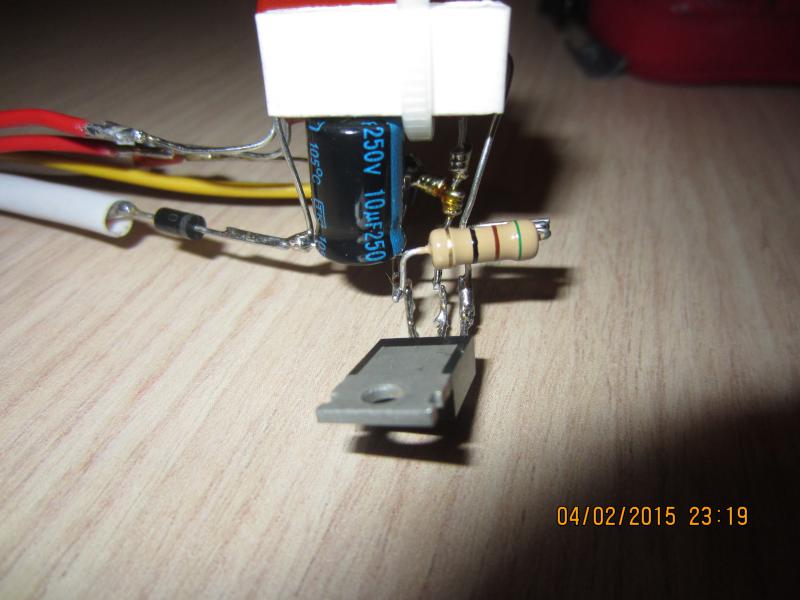

Фотография схемы



[Сергей]

Фотография схемы

Не вижу третьего диода?



[Kotov666]

Фотография схемы

Не вижу третьего диода?

Он под желтым проводом

его там видно и видно в как именно он подключен



[Сергей]

Фотография схемы

Не вижу третьего диода?

Он под желтым проводом

его там видно и видно в как именно он подключен

Не вижу диода Д3, между первой и второй ногой тиристора. Под желтым проводом Д1.



[танкист]

Фотография схемы

В схеме должно быть три диода сделай фото так что бы видно было все три



[Kotov666]

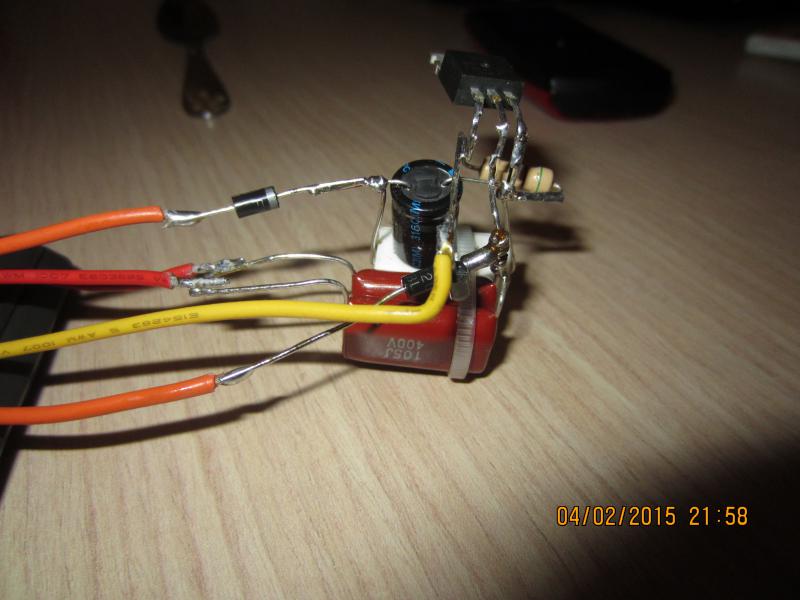

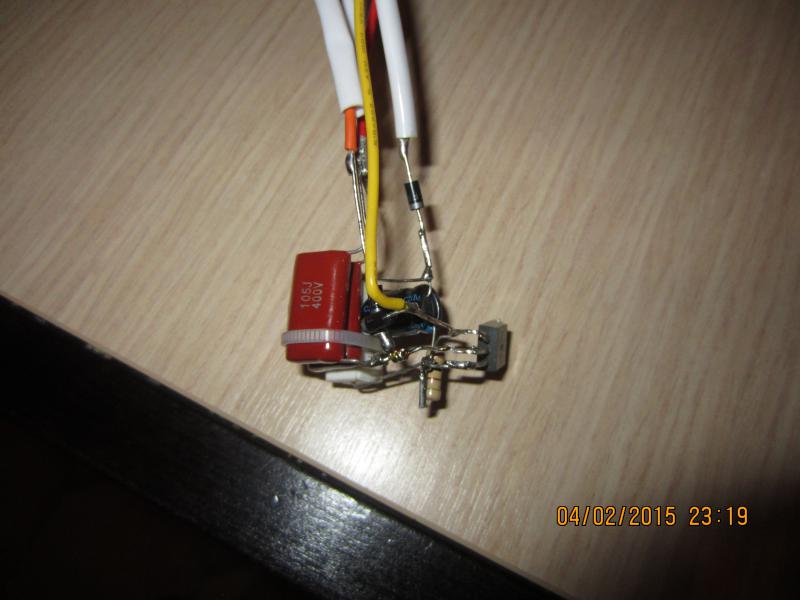

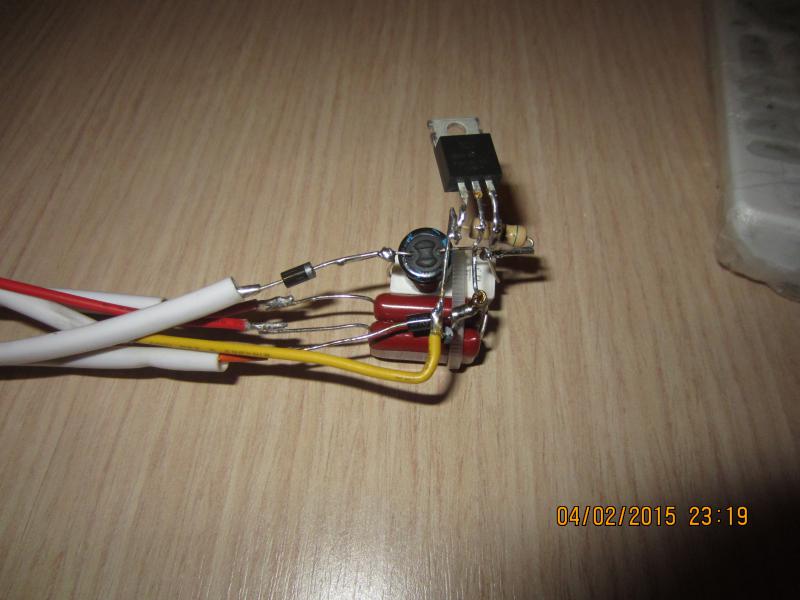

Схема с разных ракурсов
простите что так крупно тега more не нашел.



[Kotov666]

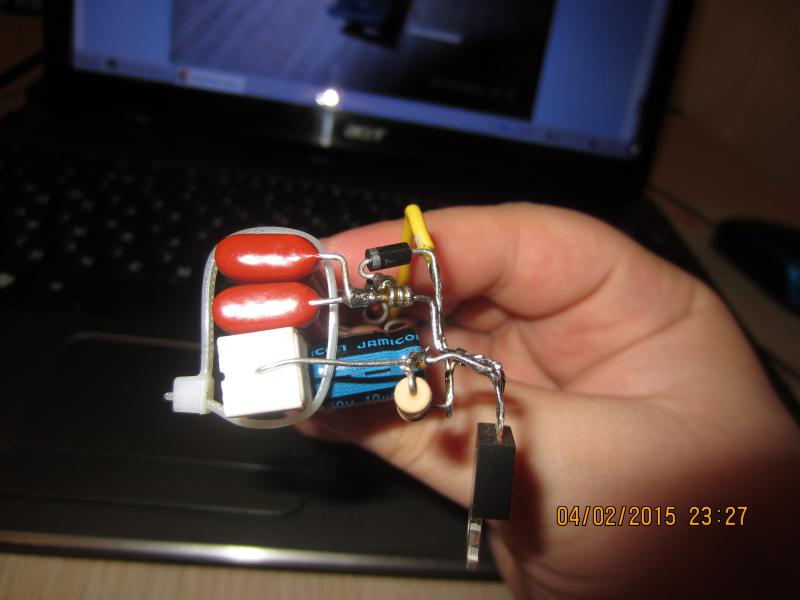

Вот третий



[Сергей]

Вот третий

Сейчас видно, по моему спаяно правильно.



[Kotov666]

Дык вот и мне так кажется, хотя надеялся найдут ошибку ):
Я в движках полный ноль, но в электронике вроде чуть чуть соображаю, но думал мало ли ошибся.....



[танкист]

Дык вот и мне так кажется, хотя надеялся найдут ошибку ):
Я в движках полный ноль, но в электронике вроде чуть чуть соображаю, но думал мало ли ошибся.....

Денис диоды марка какая стоит



[Kotov666]

Дык вот и мне так кажется, хотя надеялся найдут ошибку ):
Я в движках полный ноль, но в электронике вроде чуть чуть соображаю, но думал мало ли ошибся.....

Денис диоды марка какая стоит

FR207



[Каланчин]

Катушку местами менял?



[Kotov666]

Да, но не чего не изменилось. ):



[Kotov666]

Может ли влиять то что сами бабины японские? Марку точно пока что сказать не могу.



[танкист]

Может ли влиять то что сами бабины японские? Марку точно пока что сказать не могу.

Если не пробиты разницы нет какие. Как заземлены бобины?



[Каланчин]

Ну схема правильно собрана, при любой перепутки деталей искры не будет.
Возможно открывается напряжением на переходе, нужно проверить тиристор,ещё лучше поставить другой.
Фольгу удалил?



[Сергей]

Может ли влиять то что сами бабины японские? Марку точно пока что сказать не могу.

Если искра есть, смотри угол опережения.



[танкист]

Может ли влиять то что сами бабины японские? Марку точно пока что сказать не могу.

Если искра есть, смотри угол опережения.

Сергей мы как раз с этим и разбираемся читай внимательней с начала



[танкист]

Ну схема правильно собрана, при любой перепутки деталей искры не будет.
Возможно открывается напряжением на переходе, нужно проверить тиристор,ещё лучше поставить другой.
Фольгу удалил?

По тиристору присоединяюсь и поставь наши тлм если возможность есть



[Kotov666]

Пока с временем тяжко. но обязательно моментоскоп поправим. Напишу как что то получится (если получится)...
