Kotov666 сказал(а):
(если получится)...
А куда оно денется? У других же получилось а у тебя вообще грамотная пайка, скрутка и пропайка.


Pakserg

ст. матрос
Регистрация
09.09.2012
Сообщения
40
Карма
2
Город
Амурская область
Имя
Сергей
Лодка
Казанка-М
Мотор
Москва-25 АЭ
Добрый день Дмитрий! подскажите можно ли на В-20 установить основание МВ-1 и соответственно маховик для него или можно установить только основание, а маховик применить от МГ-101? В данный момент вскрытие показало, что именно такое зажигание установлено. Прочитал инструкцию по переделке МГ-101 в электронику и посмотрел схему, ничего сложного. Но как то МВ-1 мне больше нравится, тем более намотано уже 4 катушки и спаяно 4 схемы (как в этой теме).


дмитрий22

капитан 2-го ранга
Регистрация
11.05.2010
Сообщения
1 472
Карма
160
Город
Украина,Херсон
Имя
Дмитрий
Лодка
"Крым"; "Кайман-305";"Пелла Фиорд 430"
Мотор
Джонсон 15 4-т, Ветерок-12, Вихри
Можно только в комплекте с маховиком.


Kotov666

матрос
Регистрация
06.01.2015
Сообщения
23
Карма
0
Город
Ангарск
Имя
Денис
Лодка
Нету
Мотор
Вихрь
Из-за чего может греться диод VD3, греется очень сильно


Pilot-by

капитан 1-го ранга
Регистрация
20.09.2010
Сообщения
5 255
Карма
154
Имя
--
Лодка
--
Мотор
--
из за того, что запаян наоборот.


Pilot-by

капитан 1-го ранга
Регистрация
20.09.2010
Сообщения
5 255
Карма
154
Имя
--
Лодка
--
Мотор
--
ясно. нет, тогда правильно.
попробуй его поменять. либо VD1. какой то из них скорей всего с утечкой.
больше причин в принципе быть не может.
магниты сердечники не цепляют?


Pakserg

ст. матрос
Регистрация
09.09.2012
Сообщения
40
Карма
2
Город
Амурская область
Имя
Сергей
Лодка
Казанка-М
Мотор
Москва-25 АЭ
дмитрий22 сказал(а):
Можно только в комплекте с маховиком.
Спасибо! Сегодня все-таки снял маховик МГ-101 и проверив с основанием МВ-1 понял, что одно в другое не входит. Не могу понять как перемотать катушку в МГ-101.


Pilot-by

капитан 1-го ранга
Регистрация
20.09.2010
Сообщения
5 255
Карма
154
Имя
--
Лодка
--
Мотор
--
если я ничего не путаю, то если делать на мг-101, то надо в последствии снимать два магнита., а это баланс тю-тю


Александр Marx

капитан 2-го ранга
Регистрация
06.02.2010
Сообщения
1 304
Карма
95
Возраст
55
Город
г. Маркс Саратовская обл.
Имя
Александр.
Лодка
Нептун.
Мотор
Tohatsu MFS 30B EPTS
Kotov666 сказал(а):
Из-за чего может греться диод VD3, греется очень сильно
Из за межвиткового замыкания в катушке, мотал сам?

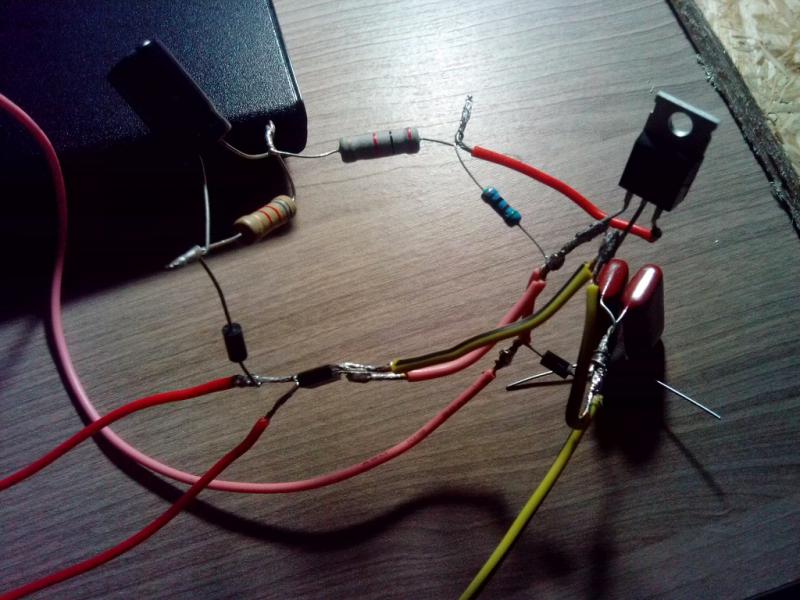

Фото катушки и как управляющую сделал... сбрасывай сюда, желательно в комментариях к фото.
При коротком в катушке, такое может иметь место....


Pakserg

ст. матрос
Регистрация
09.09.2012
Сообщения
40
Карма
2
Город
Амурская область
Имя
Сергей
Лодка
Казанка-М
Мотор
Москва-25 АЭ
Pilot-by сказал(а):
если я ничего не путаю, то если делать на мг-101, то надо в последствии снимать два магнита., а это баланс тю-тю
Я об этом читал, но маховик с 4 магнитами, а не с 6. Снимать ничего не придется. Вопрос не в этом, а каким образом намотать катушку. Она то с железа не снимается, или может я не знаю как. Подскажите если не так. Руками мотать не айс, а на станок в таком виде (не снятую с сердечника) не установишь.


владимир 65

капитан 3-го ранга
Регистрация
25.10.2012
Сообщения
550
Карма
34
Имя
Владимир
Лодка
Казанка , Ладога.
Мотор
Нептуны 23, Yamaha F 5 AMHS. Куча Ветерков и Москва 10
Pakserg сказал(а):
Pilot-by сказал(а):
если я ничего не путаю, то если делать на мг-101, то надо в последствии снимать два магнита., а это баланс тю-тю
Я об этом читал, но маховик с 4 магнитами, а не с 6. Снимать ничего не придется. Вопрос не в этом, а каким образом намотать катушку. Она то с железа не снимается, или может я не знаю как. Подскажите если не так. Руками мотать не айс, а на станок в таком виде (не снятую с сердечника) не установишь.
Снимай потихонечку молоточком подстукивая, не забудь отогнуть, там есть с торца пластины загнутые. Если катушка разлетится, склеешЬ потом, а в ручную :crazy:


дмитрий22

капитан 2-го ранга
Регистрация
11.05.2010
Сообщения
1 472
Карма
160
Город
Украина,Херсон
Имя
Дмитрий
Лодка
"Крым"; "Кайман-305";"Пелла Фиорд 430"
Мотор
Джонсон 15 4-т, Ветерок-12, Вихри
Каркас снять с сердечника без полной отмотки проволоки не удастся.
Для упрощения схемы в одноканальную можно одну из пар магнитов поменять местами.


Kotov666

матрос
Регистрация
06.01.2015
Сообщения
23
Карма
0
Город
Ангарск
Имя
Денис
Лодка
Нету
Мотор
Вихрь
Александр Marx сказал(а):
Kotov666 сказал(а):
Из-за чего может греться диод VD3, греется очень сильно
Из за межвиткового замыкания в катушке, мотал сам?
Фото катушки и как управляющую сделал... сбрасывай сюда, желательно в комментариях к фото.
При коротком в катушке, такое может иметь место....
Виткового судя по омикам нету, но вот катушки могут быть в разные стороны намотаны. Используем двухкатушечную схему.

Кстати двигатель заводится и работает отлично. вот только диод греется.


дмитрий22

капитан 2-го ранга
Регистрация
11.05.2010
Сообщения
1 472
Карма
160
Город
Украина,Херсон
Имя
Дмитрий
Лодка
"Крым"; "Кайман-305";"Пелла Фиорд 430"
Мотор
Джонсон 15 4-т, Ветерок-12, Вихри
Вот, как на мой взгляд проще всего сделать ЭСЗ для МГ-101.

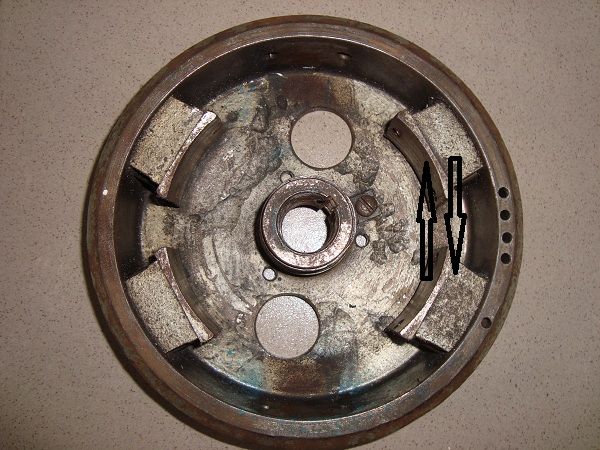

Меняем местами одну из пар магнитов.

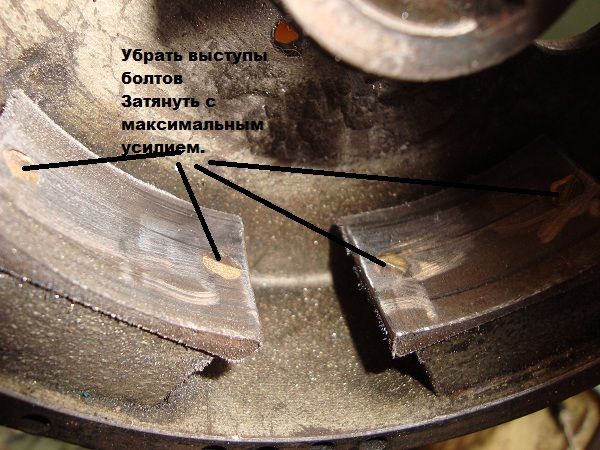

Магниты менять местами нужно осторожно-не наносить ударов по ним,не менять их ориентацию относительно обода маховика.Болты использовать только стандартные из немагнитных сплавов.Затянуть с максимальным усилием и спилить выступы болтов на башмаках магнитов.

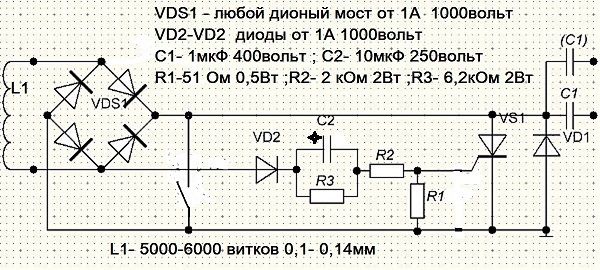

Делаем по этой схеме. Катушка ~5000 витков


Вложения

santer0037

пассажир
Регистрация
22.02.2015
Сообщения
3
Карма
0
Город
Новосибирск
Лодка
Казанка-М
Мотор
Вихрь-30 и 25, Sea-pro 5
Здравствуйте. Подскажите пожалуйста по данной схеме следующее:
1.Разорванный контакт после моста это кнопка для глушения?
2. VD1 и VD2 одинаковые диоды?


Александр Marx

капитан 2-го ранга
Регистрация
06.02.2010
Сообщения
1 304
Карма
95
Возраст
55
Город
г. Маркс Саратовская обл.
Имя
Александр.
Лодка
Нептун.
Мотор
Tohatsu MFS 30B EPTS
Kotov666 сказал(а):
Александр Marx сказал(а):
Kotov666 сказал(а):
Из-за чего может греться диод VD3, греется очень сильно
Из за межвиткового замыкания в катушке, мотал сам?
Фото катушки и как управляющую сделал... сбрасывай сюда, желательно в комментариях к фото.
При коротком в катушке, такое может иметь место....
Виткового судя по омикам нету, но вот катушки могут быть в разные стороны намотаны. Используем двухкатушечную схему.

Кстати двигатель заводится и работает отлично. вот только диод греется.
Тогда пару вопросов, насколько сильно греется??? Какая температура...
Что касается межвиткового... если замкнет один виток, омики при этом не изменятся..
( если примерно 300 метров провода имеет сопротивление, допустим 800 Ом. то сколько будет если замкнуть 10 см между собой?)
Маховик по железу не трет? если цепляет, то схема выйдет из строя. Проверенный факт!!!


Pilot-by

капитан 1-го ранга
Регистрация
20.09.2010
Сообщения
5 255
Карма
154
Имя
--
Лодка
--
Мотор
--
1. да
2. да
santer0037


Александр Marx

капитан 2-го ранга
Регистрация
06.02.2010
Сообщения
1 304
Карма
95
Возраст
55
Город
г. Маркс Саратовская обл.
Имя
Александр.
Лодка
Нептун.
Мотор
Tohatsu MFS 30B EPTS
santer0037 сказал(а):
Здравствуйте. Подскажите пожалуйста по данной схеме следующее:
1.Разорванный контакт после моста это кнопка для глушения?
2. VD1 и VD2 одинаковые диоды?
Да, это кнопка на замыкание работающая.
Диоды FR307, можно поставить все.


дмитрий22

капитан 2-го ранга
Регистрация
11.05.2010
Сообщения
1 472
Карма
160
Город
Украина,Херсон
Имя
Дмитрий
Лодка
"Крым"; "Кайман-305";"Пелла Фиорд 430"
Мотор
Джонсон 15 4-т, Ветерок-12, Вихри
Мне кажется д3 может греться из-за большой индукции ТЛМ..


Александр Marx

капитан 2-го ранга
Регистрация
06.02.2010
Сообщения
1 304
Карма
95
Возраст
55
Город
г. Маркс Саратовская обл.
Имя
Александр.
Лодка
Нептун.
Мотор
Tohatsu MFS 30B EPTS
дмитрий22 сказал(а):
Мне кажется д3 может греться из-за большой индукции ТЛМ..
Дмитрий, такого эффекта нагрева не наблюдал, разве что у него стоит что то особенное....
Замена ТЛМ развеет сомнения...


Каланчин

капитан 1-го ранга
Регистрация
17.07.2011
Сообщения
1 748
Карма
80
Город
Новосибирск
Имя
Владимир
Лодка
Самоделка джонбот
Мотор
Вихрь-30, 25 - 2 шт.
У него японская ТЛМ, когда тиристор замыкает кондёр на катуху то получается колебательный контур, вторая полу волна уходит через Д3. Так что вполне возможно что ТЛМ.


santer0037

пассажир
Регистрация
22.02.2015
Сообщения
3
Карма
0
Город
Новосибирск
Лодка
Казанка-М
Мотор
Вихрь-30 и 25, Sea-pro 5
дмитрий22 сказал(а):
Вот, как на мой взгляд проще всего сделать ЭСЗ для МГ-101.
Подскажите, можно-ли для данной схемы использовать двухискровую катушку? Если да, то кондер 1мкф(С1) остается один, или оба параллельно?
