Re: Надежная схема для МБ-2, МН-1, МВ-1

Дима спасибо.


igorenya

пассажир
Регистрация
12.11.2014
Сообщения
1
Карма
0
Город
киев
Имя
ИГОРЬ
Лодка
прогресс-2М
Мотор
В-30
Re: Надежная схема для МБ-2, МН-1, МВ-1

Всем ! Доброго времени суток. Ребята я в лодочных моторах О-полный. НАСТАВТЕ ! Прочитал практически всю тему. Есть несколько вопросов к Диме. Можно ли поподробнее , для чайника , о корректировке УОЗ. И еще один вопрос по катушке. Нужно ли изолировать первую обмотку от второй ? Надеюсь на понимание !


Valeriy-v777

гл. старшина
Регистрация
22.03.2014
Сообщения
119
Карма
18
Город
Хабаровск
Имя
Валерий
Лодка
солар 380, фрегат 320
Мотор
москва м, 12.5 , вихрь 25.
Re: Надежная схема для МБ-2, МН-1, МВ-1

Спаял комм. для МБ-2 по надёжной схеме, катушки родные. Работой двигателя доволен, спасибо Дмитрий!

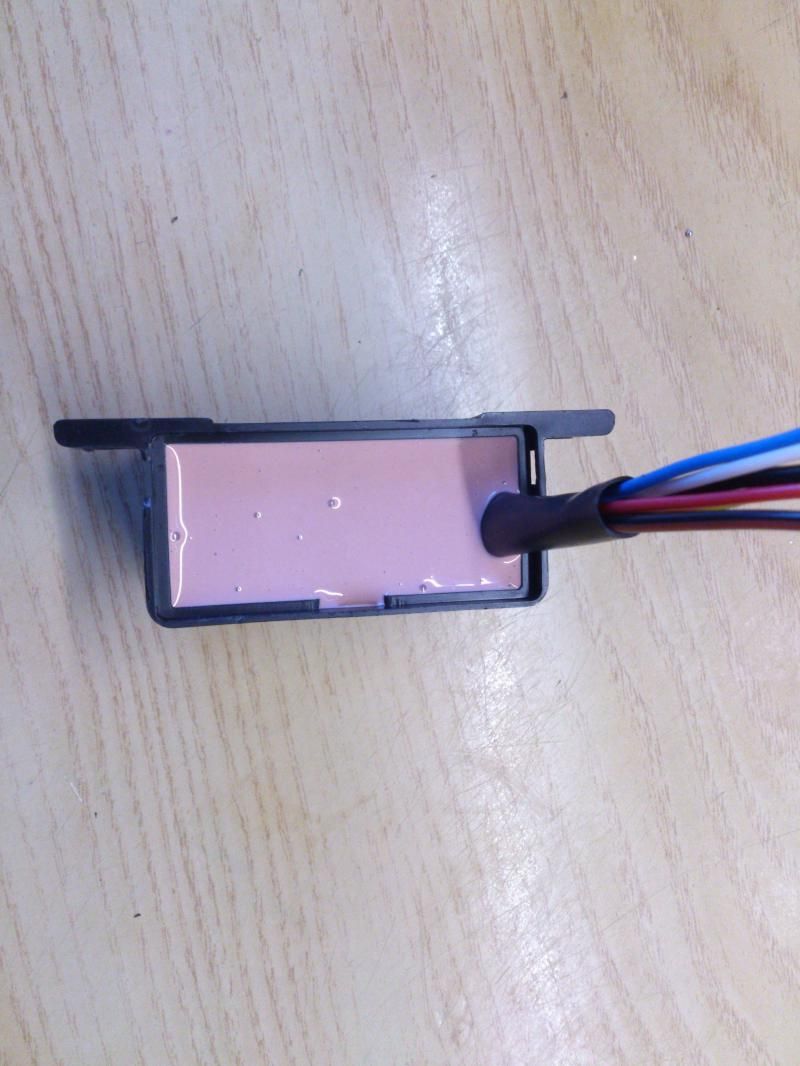

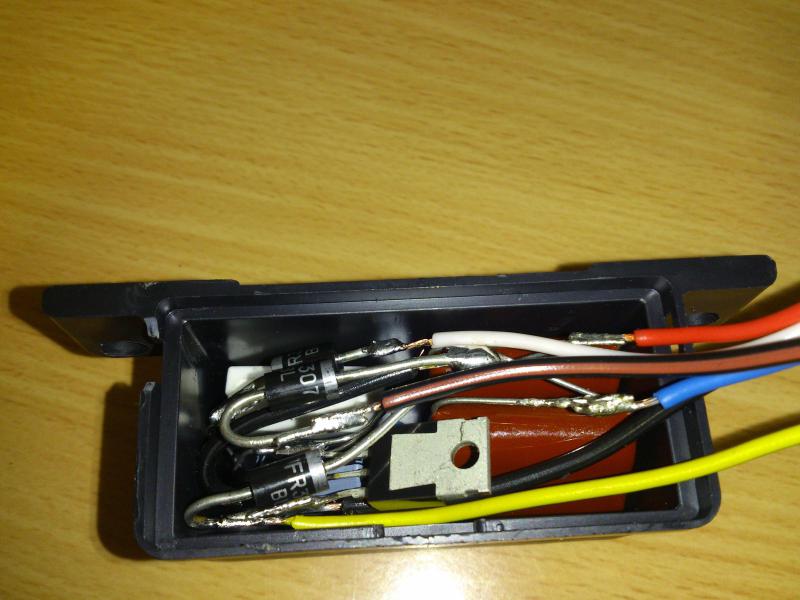

Вариант коммутатора в корпусе реле.

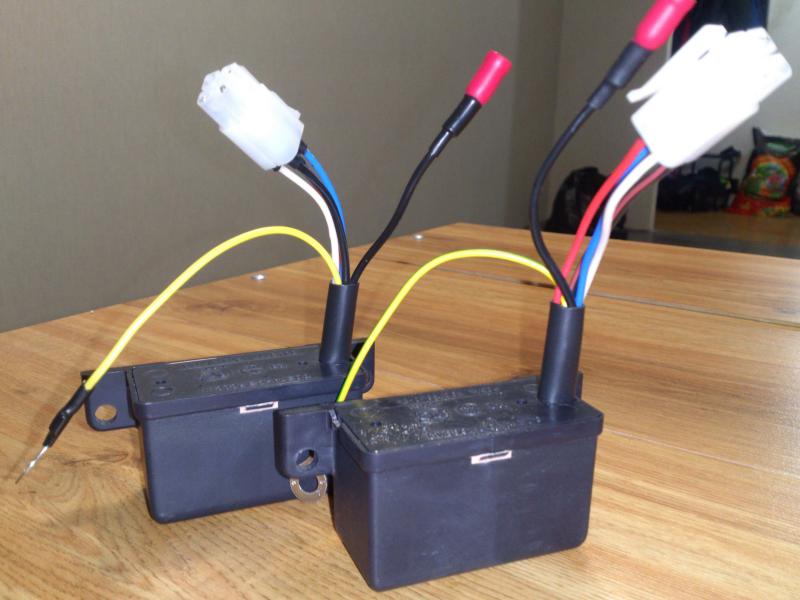

Спаял два штуки, быстросъёмных, менял местами их-работают одинаково!


Вложения

Foros

пассажир
Регистрация
10.01.2015
Сообщения
1
Карма
0
Город
Саратов
Лодка
Прогресс-2М
Мотор
Нептун-23
Какое напряжение подают катушки на входы 1 и 3 в Надежной схеме?
Хочу спаять генератор импульсов чтобы он имитировал работу катушек...

Спасибо!


Kotov666

матрос
Регистрация
06.01.2015
Сообщения
23
Карма
0
Город
Ангарск
Имя
Денис
Лодка
Нету
Мотор
Вихрь
Подскажите пожалуйста, можно ли уменьшить номинал резистора R1 до 5.7 примерно и на что влияет его сопротивление?


Спасибо!


ovchinnikov 1966

капитан 1-го ранга
Регистрация
29.01.2012
Сообщения
8 843
Карма
1 309
Имя
Alex
Лодка
Terhi 405. Flinc 320
Мотор
Johnson, Evenrud, Chrysler.Terhi . Volvo Penta ///...
Дима привет, давно не слышно тебя. Как жив здоров?


Pilot-by

капитан 1-го ранга
Регистрация
20.09.2010
Сообщения
5 255
Карма
154
Имя
--
Лодка
--
Мотор
--
Kotov666 сказал(а):
Подскажите пожалуйста, можно ли уменьшить номинал резистора R1 до 5.7 примерно и на что влияет его сопротивление?
Спасибо!
до 5.7 чего, Ом или кОм? до кОм можно. только я не знаю, где ты такой номинал взял. в Е24 его нет.


Каланчин

капитан 1-го ранга
Регистрация
17.07.2011
Сообщения
1 748
Карма
80
Город
Новосибирск
Имя
Владимир
Лодка
Самоделка джонбот
Мотор
Вихрь-30, 25 - 2 шт.
Foros сказал(а):
Какое напряжение подают катушки на входы 1 и 3 в Надежной схеме?
Хочу спаять генератор импульсов чтобы он имитировал работу катушек...

Спасибо!
На управляющую 2-8 вольт, на накопительную 100-300 вольт.


yanusya

матрос
Регистрация
22.08.2014
Сообщения
28
Карма
1
Город
Беларусь
Лодка
профмарин 320
Мотор
ветерок 8
Подскажите вместо диодов FR 207,307 можно ли ставить HER 207, 307.


Каланчин

капитан 1-го ранга
Регистрация
17.07.2011
Сообщения
1 748
Карма
80
Город
Новосибирск
Имя
Владимир
Лодка
Самоделка джонбот
Мотор
Вихрь-30, 25 - 2 шт.
yanusya сказал(а):
Подскажите вместо диодов FR 207,307 можно ли ставить HER 207, 307.
В принципе можно, но запас прочности у него меньше.


РобертНСК

капитан 3-го ранга
Регистрация
09.07.2013
Сообщения
670
Карма
26
Город
НСО Завьялово
Имя
Роберт
Лодка
обь
Мотор
вихрь30
вопрос по тиристорам. у меня на вихре схема работает. из какой партии тиристор не помню (залито гудроном). во время экспериментов, ставил разные, (все BT152-800), короче в коробочке оказалось несколько паяных.
помогаю товарищу в ремонте зажигания Бурана. ставлю первый- нет искры, второй- работает 15 сек и начинает собирать что попало (перебои, обратный удар при заводке, говорит, что раз назад завелся). ставлю не паяный- работал неделю (интенсивно), даже успел залить герметиком. и опять перебои, обратный удар при заводке. тиристоры до установки и после звонятся тестером нормально (катод-анод утечки нет, даже на высоком пределе тестера, катод-упр в одну сторону не более 150 ом) что с ними случается? как победить? зажига 453631.006. схему с монтажки не разрисовывал, может есть у кого. на вскидку непонятно назначение двух транзисторов (наподобие КТ814). где то читал (найти не могу), что ставят симистор, вроде надежней, какой?


AVSh

капитан 3-го ранга
Регистрация
21.03.2012
Сообщения
738
Карма
41
Имя
Андрей
Лодка
Ротан 380К
Мотор
Хонда 20
ovchinnikov 1966 сказал(а):
Дима привет, давно не слышно тебя. Как жив здоров?
Лёшик, мобилизация в тех краях где он жил...
Если он уловил смысл моих слов, то сидит где то под Подольском у другана , или ещё где у родни и сидит тихо. Если больной неизлечимо, то может быть и в строю уже стоит.


Каланчин

капитан 1-го ранга
Регистрация
17.07.2011
Сообщения
1 748
Карма
80
Город
Новосибирск
Имя
Владимир
Лодка
Самоделка джонбот
Мотор
Вихрь-30, 25 - 2 шт.
РобертНСК сказал(а):
вопрос по тиристорам. у меня на вихре схема работает. из какой партии тиристор не помню (залито гудроном). во время экспериментов, ставил разные, (все BT152-800), короче в коробочке оказалось несколько паяных.
помогаю товарищу в ремонте зажигания Бурана. ставлю первый- нет искры, второй- работает 15 сек и начинает собирать что попало (перебои, обратный удар при заводке, говорит, что раз назад завелся). ставлю не паяный- работал неделю (интенсивно), даже успел залить герметиком. и опять перебои, обратный удар при заводке. тиристоры до установки и после звонятся тестером нормально (катод-анод утечки нет, даже на высоком пределе тестера, катод-упр в одну сторону не более 150 ом) что с ними случается? как победить? зажига 453631.006. схему с монтажки не разрисовывал, может есть у кого. на вскидку непонятно назначение двух транзисторов (наподобие КТ814). где то читал (найти не могу), что ставят симистор, вроде надежней, какой?
Тиристор сам по себе не сгорает, ищи причину по которой сгорает.
В этих коммутаторах применяется плавное автоматическое опережение зажигания, на сколько я помню 006 двухканальный. Транзюки там как раз и стоят в опережении.
Да ещё забыл сказать, если катуха не обеспечивает сброс напряжения с кондёра то вероятен пробой тиристора.
В схеме Дмитрия диод стоит параллельно тиристору для этого.


РобертНСК

капитан 3-го ранга
Регистрация
09.07.2013
Сообщения
670
Карма
26
Город
НСО Завьялово
Имя
Роберт
Лодка
обь
Мотор
вихрь30
Каланчин сказал(а):
если катуха не обеспечивает сброс напряжения с кондёра то вероятен пробой тиристора.
В схеме Дмитрия диод стоит параллельно тиристору для этого.
диод посмотрю, есть или нет. тестером то почему звонится как нормальный.
где бы почитать, за счет чего происходит опережение.


aleksey1983

матрос
Регистрация
24.01.2015
Сообщения
26
Карма
2
Возраст
40
Город
Искитим
Имя
Алексей
Лодка
Ривера 320ск
Мотор
Ветерок 8м, Москва 10М, Москва 12.5, Johnson 9.9 (1974)
Всем привет . Сколько надо провода на намотку катушки по метражу, может кто подставит ?


Александр Marx

капитан 2-го ранга
Регистрация
06.02.2010
Сообщения
1 304
Карма
98
Возраст
56
Город
г. Маркс Саратовская обл.
Имя
Александр.
Лодка
Нептун.
Мотор
Tohatsu MFS 30B EPTS
РобертНСК сказал(а):
вопрос по тиристорам. у меня на вихре схема работает. из какой партии тиристор не помню (залито гудроном). во время экспериментов, ставил разные, (все BT152-800), короче в коробочке оказалось несколько паяных.
помогаю товарищу в ремонте зажигания Бурана. ставлю первый- нет искры, второй- работает 15 сек и начинает собирать что попало (перебои, обратный удар при заводке, говорит, что раз назад завелся). ставлю не паяный- работал неделю (интенсивно), даже успел залить герметиком. и опять перебои, обратный удар при заводке. тиристоры до установки и после звонятся тестером нормально (катод-анод утечки нет, даже на высоком пределе тестера, катод-упр в одну сторону не более 150 ом) что с ними случается? как победить? зажига 453631.006. схему с монтажки не разрисовывал, может есть у кого. на вскидку непонятно назначение двух транзисторов (наподобие КТ814). где то читал (найти не могу), что ставят симистор, вроде надежней, какой?
Полезно посмотреть на состояние шпонки маховика, иначе так и придется мучится....
То отдача, то в обратку.... чудес не бывает! :( :good:


Александр Marx

капитан 2-го ранга
Регистрация
06.02.2010
Сообщения
1 304
Карма
98
Возраст
56
Город
г. Маркс Саратовская обл.
Имя
Александр.
Лодка
Нептун.
Мотор
Tohatsu MFS 30B EPTS
aleksey1983 сказал(а):
Всем привет . Сколько надо провода на намотку катушки по метражу, может кто подставит ?
Вряд ли кто мерил, вопрос... какой катушки? Не маловажен... :eek: :hahaha:
Если накопительной, то рэлюшки можно попотрошить (220 которые) :good: , в старых счетчиках электрических есть :yes: , управляющая можно и потолще применить на отдельном каркасе. :cpilot


aleksey1983

матрос
Регистрация
24.01.2015
Сообщения
26
Карма
2
Возраст
40
Город
Искитим
Имя
Алексей
Лодка
Ривера 320ск
Мотор
Ветерок 8м, Москва 10М, Москва 12.5, Johnson 9.9 (1974)
Планирую на одной мотать, новым проводом, вот и прикидываю скока в метрах или в граммах .


дмитрий22

капитан 2-го ранга
Регистрация
11.05.2010
Сообщения
1 472
Карма
160
Город
Украина,Херсон
Имя
Дмитрий
Лодка
"Крым"; "Кайман-305";"Пелла Фиорд 430"
Мотор
Джонсон 15 4-т, Ветерок-12, Вихри
177 метров 31 см. Лучше проси продавца отмерять 178 метров. А если позволяют финансы, то и все 179 метров!


Сергей

лейтенант
Регистрация
24.01.2010
Сообщения
274
Карма
11
Возраст
66
Город
Алтайский край. Барнаул.
Имя
Сергей
Лодка
Крым
Мотор
SEA-PRO T30E, Вихрь 30-3 шт.
дмитрий22 сказал(а):
177 метров 31 см. Лучше проси продавца отмерять 178 метров. А если позволяют финансы, то и все 179 метров!
Дмитрий22, а можно вместо управляющей катушки использовать штатную катушку мб2, которая стоит штатная, залитая компаудом?


дмитрий22

капитан 2-го ранга
Регистрация
11.05.2010
Сообщения
1 472
Карма
160
Город
Украина,Херсон
Имя
Дмитрий
Лодка
"Крым"; "Кайман-305";"Пелла Фиорд 430"
Мотор
Джонсон 15 4-т, Ветерок-12, Вихри
Сергей сказал(а):
Дмитрий22, а можно вместо управляющей катушки использовать штатную катушку мб2, которая стоит штатная, залитая компаудом?
Для этой схемы нельзя.


Сергей

лейтенант
Регистрация
24.01.2010
Сообщения
274
Карма
11
Возраст
66
Город
Алтайский край. Барнаул.
Имя
Сергей
Лодка
Крым
Мотор
SEA-PRO T30E, Вихрь 30-3 шт.
дмитрий22 сказал(а):
Сергей сказал(а):
Дмитрий22, а можно вместо управляющей катушки использовать штатную катушку мб2, которая стоит штатная, залитая компаудом?
Для этой схемы нельзя.
Спасибо, хороший ответ, вопросов пока больше нет.


Pilot-by

капитан 1-го ранга
Регистрация
20.09.2010
Сообщения
5 255
Карма
154
Имя
--
Лодка
--
Мотор
--
РобертНСК, насчёт тиристора. были тут у человека похожие проблемы. оказалось дело ..... в флюсе - паял активным. спаял с канифолью, всё нормально.


Kotov666

матрос
Регистрация
06.01.2015
Сообщения
23
Карма
0
Город
Ангарск
Имя
Денис
Лодка
Нету
Мотор
Вихрь
Здравствуйте. не могу понять что с зажиганием.
Собрано по надежной схеме.
Пробовали заводить с кулачковый все хорошо заводится и работает.
Перешли на электронное, переставили УОЗ, но почему то искра лупит постоянно в разные места на видео это видно, ну и естественно мотор не заводится

5kx3PrLjcg0

Подскажите что неправильно делаем?


Каланчин

капитан 1-го ранга
Регистрация
17.07.2011
Сообщения
1 748
Карма
80
Город
Новосибирск
Имя
Владимир
Лодка
Самоделка джонбот
Мотор
Вихрь-30, 25 - 2 шт.
Для начала подведи гвоздики ближе к фольге.
