Re: Надежная схема для МБ-2, МН-1, МВ-1

Добрый День! А есть ли какие-либо координаты для пересверливания отверстий в основании МВ-1?


КОЛЕБАСС

капитан 1-го ранга
Регистрация
23.08.2013
Сообщения
1 765
Карма
68
Возраст
44
Город
Ростовская область.Новошахтинск
Имя
НИКОЛАЙ
Лодка
Динги-самострой. неман 1
Мотор
САЛЮТ-2. прибой5 сузуки дт 15
Re: Надежная схема для МБ-2, МН-1, МВ-1

Sokol50 сказал(а):
Добрый День! А есть ли какие-либо координаты для пересверливания отверстий в основании МВ-1?
я делаю третим способом.по сути основание мб-2 и мв-1 по размерным базам одинаковы.разница в расположении сердечников с катушками.поэтому нужно всего навсего переделать мв-1 в мб-2.ведь для него ненадо никаких доработок.переделка мв-1 в следующем-
1 убираем штыри на которых контакты стояли.
2 снимаем сердечники и спиливаем 2 направляющих штырька.
3 переставляем сердечники как на мб-2.


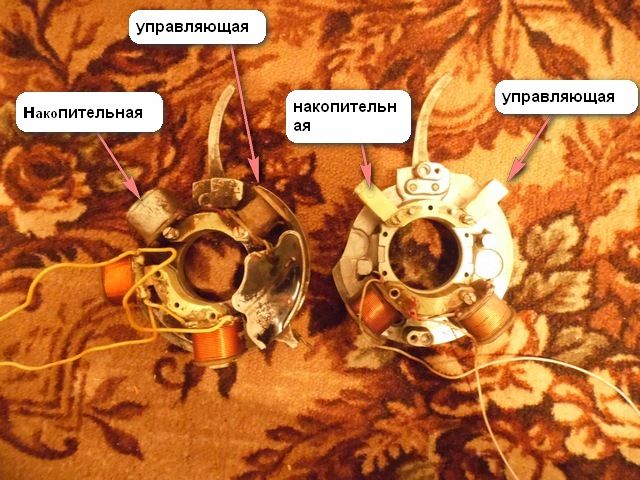

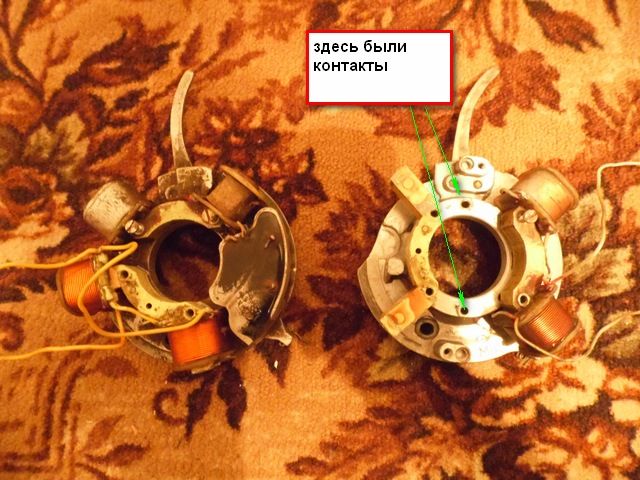

Вложения

  • 100,5 КБ Просмотры: 1 107
  • 96,5 КБ Просмотры: 1 126

vasvas59

старшина 1ст.
Регистрация
20.03.2014
Сообщения
84
Карма
5
Город
. ПЕРМЬ,г.Добрянка.
Имя
Василий
Лодка
прогресс-4, обь-М.,ЯМАРАН-360.
Мотор
ВЕТЕРОК-8,12,НЕПТУН-23,ВИХРЬ-20-25-30л.с.,ТОХАЦУ-18.
Re: Надежная схема для МБ-2, МН-1, МВ-1

Мердан сказал(а):
Скажите пожалуйста как собирать диодный мост для подзарядки схема и какие марка диоды надо . Хочу поставит как схеме дмитрия три зарядные катушки какой ампер какой вольт диод взят?
разбери генератор таз,уаз,москвич там есть шестидиодный мост его снимаешь ставишь на лод.мотор,три конца катущек соедини вместе на массу другие три на 3 диода припаяй,если нужно скину схему от руки начерчу и не надо диодные мосты ,после схемы городи что хошь сразу аккум или стабилизатор..удачи :good:


дмитрий22

капитан 2-го ранга
Регистрация
11.05.2010
Сообщения
1 472
Карма
160
Город
Украина,Херсон
Имя
Дмитрий
Лодка
"Крым"; "Кайман-305";"Пелла Фиорд 430"
Мотор
Джонсон 15 4-т, Ветерок-12, Вихри
Re: Надежная схема для МБ-2, МН-1, МВ-1

КОЛЕБАСС сказал(а):
Sokol50 сказал(а):
Добрый День! А есть ли какие-либо координаты для пересверливания отверстий в основании МВ-1?
я делаю третим способом.по сути основание мб-2 и мв-1 по размерным базам одинаковы.разница в расположении сердечников с катушками.поэтому нужно всего навсего переделать мв-1 в мб-2.ведь для него ненадо никаких доработок.переделка мв-1 в следующем-
1 убираем штыри на которых контакты стояли.
2 снимаем сердечники и спиливаем 2 направляющих штырька.
3 переставляем сердечники как на мб-2.
Ничего для наших целейэта перестановка не решает. Момент искры останется в том же месте или смещается на 90 градусов.


КОЛЕБАСС

капитан 1-го ранга
Регистрация
23.08.2013
Сообщения
1 765
Карма
68
Возраст
44
Город
Ростовская область.Новошахтинск
Имя
НИКОЛАЙ
Лодка
Динги-самострой. неман 1
Мотор
САЛЮТ-2. прибой5 сузуки дт 15
Re: Надежная схема для МБ-2, МН-1, МВ-1

Дим но ведь стоит же.в чем разница?в маховике?


дмитрий22

капитан 2-го ранга
Регистрация
11.05.2010
Сообщения
1 472
Карма
160
Город
Украина,Херсон
Имя
Дмитрий
Лодка
"Крым"; "Кайман-305";"Пелла Фиорд 430"
Мотор
Джонсон 15 4-т, Ветерок-12, Вихри
Re: Надежная схема для МБ-2, МН-1, МВ-1

Да, в маховике.
А это одно и тоже- только в профиль.


Каланчин

капитан 1-го ранга
Регистрация
17.07.2011
Сообщения
1 748
Карма
80
Город
Новосибирск
Имя
Владимир
Лодка
Самоделка джонбот
Мотор
Вихрь-30, 25 - 2 шт.
Re: Надежная схема для МБ-2, МН-1, МВ-1

Sokol50 сказал(а):
Добрый День! А есть ли какие-либо координаты для пересверливания отверстий в основании МВ-1?

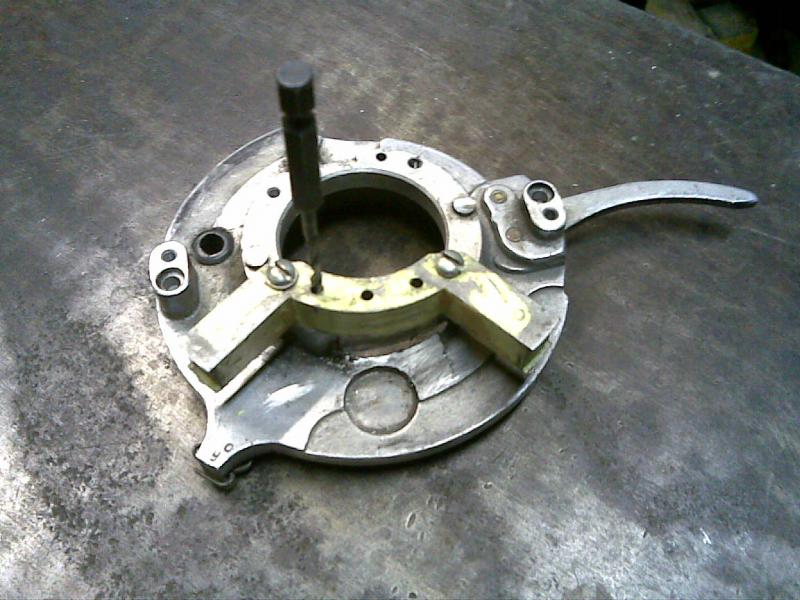

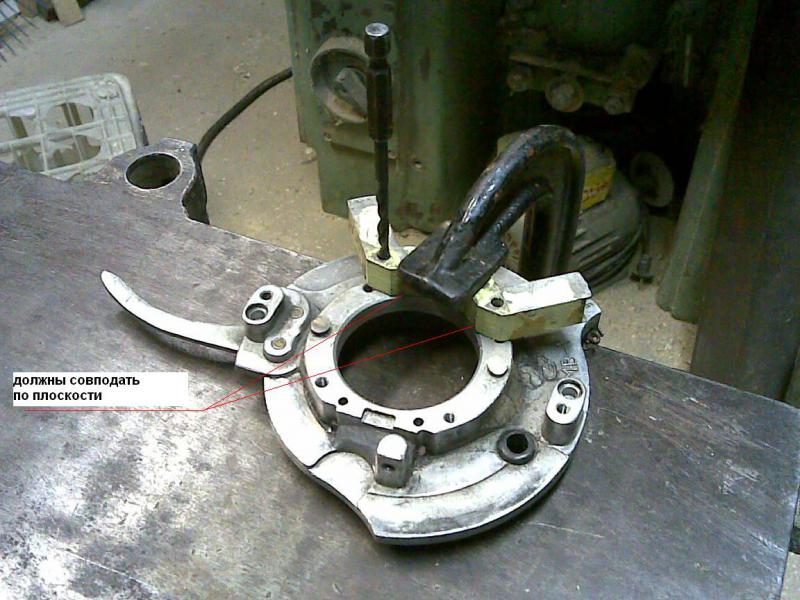

Координат нет но есть кондуктор, сердечник катушек без направляющих штырей.
Сердечник смещается по часовой стрелке, отверстие для крепежа должно совпасть с отверстием под штырёк.
Вставляем сверло по диаметру штырька и поджимаем этот брутерброт к верстаку.
Очень важно! Внутренние стенки основания и сердечника должны быть в одной плоскости, подправить, зажать струбцину, проверить.
Далее сверлом на 4 через кондуктор делаем лунки в основании которые зацентруют сверло под резьбу.
Сверлим крайние отверстия сверлом 3.2 , нарезаем резьбы и крепко фиксируем винтами.
Если в процессе работы сердечник сдвинулся придётся разобрать и проточить надфилем.
Если всё ровно, сверлим отверстия под фиксацию, ставим штырьки на место.


Вложения

КОЛЕБАСС

капитан 1-го ранга
Регистрация
23.08.2013
Сообщения
1 765
Карма
68
Возраст
44
Город
Ростовская область.Новошахтинск
Имя
НИКОЛАЙ
Лодка
Динги-самострой. неман 1
Мотор
САЛЮТ-2. прибой5 сузуки дт 15
Re: Надежная схема для МБ-2, МН-1, МВ-1

дмитрий22 сказал(а):
Да, в маховике.
А это одно и тоже- только в профиль.
Дим такая тема.было основание мб-2.посадочное место разбито в хлам.человек подмастырил стаканчик типа завтуливания.когда это кольцо загонял с молотка в основание от него откололся кусман приличный.я снял с него катухи и переставил на мв-1 ориетируясь по положению мб-2.думал пересверливать.когда начал примерять то сердечник четко попал на отверстия с резьбой.мешали тольк4о штыри контактов и направлялки в сердечнике.посрезал все и поставил.завели -все работает как и на мб-2.комутатор по надежной схеме.


MMaster

пассажир
Регистрация
23.04.2014
Сообщения
1
Карма
0
Город
Волгоград
Имя
Михаил
Лодка
Мнев и К Кайман N-285
Мотор
Ветерок-8
Re: Надежная схема для МБ-2, МН-1, МВ-1

Дмитрий ! Приветсвую ! Вопрос по надежной схеме и МБЭ !
Собрал надежную схему, по вашей схеме, возник вопрос - с вывода 3 обмотки, управляющий импульс подавать на упр. ногу тиристора ЭТОГО ЖЕ канала ?? или ПРОТИВОПОЛОЖНОГО ?
И еще вопрос МБЭ-3 2003 года - стоит ли перематывать катушки ? ( с одной смотал упр обмотку получилось 250 витков,повышайку не трогал пока ...)


Олег 1974

капитан 3-го ранга
Регистрация
12.12.2012
Сообщения
572
Карма
73
Возраст
50
Город
Краснодарский Край, г. Краснодар
Имя
Олег
Лодка
Касатка-350 (стеклопластик) была, сейчас ПВХ Фортуна 3.4 фирмы ДНТ Краснодар длина 4 м.
Мотор
Ветерки-8 и 12, Нептун-23
Re: Надежная схема для МБ-2, МН-1, МВ-1

Сегодня испытал на Нептуне зажигание по надежной схеме. Катушка накопительная 6500 витков была в наличии, катушку управления на 2000 витков взял от МБ-2 Вихревского. Накопительную катушку поставил на первый по ходу вращения рог сердечника, управляющую на второй рог. С помощью стробоскопа сфазировал катушки и сделал момент зажигания 5 градусов до ВМТ. Катушка зажигания волговская двухискровая с сердечником от ТЛМ. Искра сильная и стабильная даже при провороте маховика от руки. Запуск и работа впечатлила. Запускается при несильном рывке шморгалки, на ХХ ходу работает ровно при очень низких оборотах. Схема хорошая, реально работает очень хорошо. Как говорится настоятельно рекомендую если есть подмаховичные катушки или есть возможность их намотать.


КОЛЕБАСС

капитан 1-го ранга
Регистрация
23.08.2013
Сообщения
1 765
Карма
68
Возраст
44
Город
Ростовская область.Новошахтинск
Имя
НИКОЛАЙ
Лодка
Динги-самострой. неман 1
Мотор
САЛЮТ-2. прибой5 сузуки дт 15
Re: Надежная схема для МБ-2, МН-1, МВ-1

Олег 1974 сказал(а):
Сегодня испытал на Нептуне зажигание по надежной схеме. Катушка накопительная 6500 витков была в наличии, катушку управления на 2000 витков взял от МБ-2 Вихревского. Накопительную катушку поставил на первый по ходу вращения рог сердечника, управляющую на второй рог. С помощью стробоскопа сфазировал катушки и сделал момент зажигания 5 градусов до ВМТ. Катушка зажигания волговская двухискровая с сердечником от ТЛМ. Искра сильная и стабильная даже при провороте маховика от руки. Запуск и работа впечатлила. Запускается при несильном рывке шморгалки, на ХХ ходу работает ровно при очень низких оборотах. Схема хорошая, реально работает очень хорошо. Как говорится настоятельно рекомендую если есть подмаховичные катушки или есть возможность их намотать.
:) чтд.


Олег 1974

капитан 3-го ранга
Регистрация
12.12.2012
Сообщения
572
Карма
73
Возраст
50
Город
Краснодарский Край, г. Краснодар
Имя
Олег
Лодка
Касатка-350 (стеклопластик) была, сейчас ПВХ Фортуна 3.4 фирмы ДНТ Краснодар длина 4 м.
Мотор
Ветерки-8 и 12, Нептун-23
Re: Надежная схема для МБ-2, МН-1, МВ-1

Что есть чтд ? Не понял немного, хорошо это или плохо?


дмитрий22

капитан 2-го ранга
Регистрация
11.05.2010
Сообщения
1 472
Карма
160
Город
Украина,Херсон
Имя
Дмитрий
Лодка
"Крым"; "Кайман-305";"Пелла Фиорд 430"
Мотор
Джонсон 15 4-т, Ветерок-12, Вихри
Re: Надежная схема для МБ-2, МН-1, МВ-1

MMaster сказал(а):
Дмитрий ! Приветсвую ! Вопрос по надежной схеме и МБЭ !
Собрал надежную схему, по вашей схеме, возник вопрос - с вывода 3 обмотки, управляющий импульс подавать на упр. ногу тиристора ЭТОГО ЖЕ канала ?? или ПРОТИВОПОЛОЖНОГО ?
И еще вопрос МБЭ-3 2003 года - стоит ли перематывать катушки ? ( с одной смотал упр обмотку получилось 250 витков,повышайку не трогал пока ...)
Эта схема не предназначена для МБЭ.
МБЭ со стандартной схемой переделанное на импортные элементы отлично работает.


КОЛЕБАСС

капитан 1-го ранга
Регистрация
23.08.2013
Сообщения
1 765
Карма
68
Возраст
44
Город
Ростовская область.Новошахтинск
Имя
НИКОЛАЙ
Лодка
Динги-самострой. неман 1
Мотор
САЛЮТ-2. прибой5 сузуки дт 15
Re: Надежная схема для МБ-2, МН-1, МВ-1

Олег вы как то делали механизм поворота мб-23.вам советовали сделать по надежной схеме.вы ее забраковали. topic5350.html#p111415.а согласитесь насколько проще сделать по ней чем доворот мб-23.
зы.чтд-что и требовалось доказать.не в обиду .


Олег 1974

капитан 3-го ранга
Регистрация
12.12.2012
Сообщения
572
Карма
73
Возраст
50
Город
Краснодарский Край, г. Краснодар
Имя
Олег
Лодка
Касатка-350 (стеклопластик) была, сейчас ПВХ Фортуна 3.4 фирмы ДНТ Краснодар длина 4 м.
Мотор
Ветерки-8 и 12, Нептун-23
Re: Надежная схема для МБ-2, МН-1, МВ-1

Я категорично ничего не забраковывал. Доворот на МБ-23 сделал и опробовал, нормально работает. И к МБ-23 скорее всего вернусь, это зажигание сделал в первую очередь для сравнения с МБ-23. Родная система поворота основания на Нептуне мне сильно не нравится, очень большое усилие нужно для поворота. Кинематика привода выбрана крайне неудачно, (если точнее, то через ...опу).
Кстати про чтд догадался, но уже после того как написал.
Никаких обид, просто не понял сначала.


КОЛЕБАСС

капитан 1-го ранга
Регистрация
23.08.2013
Сообщения
1 765
Карма
68
Возраст
44
Город
Ростовская область.Новошахтинск
Имя
НИКОЛАЙ
Лодка
Динги-самострой. неман 1
Мотор
САЛЮТ-2. прибой5 сузуки дт 15
Re: Надежная схема для МБ-2, МН-1, МВ-1

на счет тугой кинематики согласен на все сто.наверно изза привода с прорезью.а вот привод заслонки карба(тросик)мне наоборот нравиться.кстати Олег усилие можно сократить проточив основание мн-1 под подшип трамблера вазовского.а на фланец одевается подшип как родной.усилие для проворота -нулевое.на прибой себе сделал. topic3395-750.html#p116118


Sokol50

ст. матрос
Регистрация
09.02.2011
Сообщения
40
Карма
0
Re: Надежная схема для МБ-2, МН-1, МВ-1

Добрый день! Кто-нибудь измерял, сколько метров провода нужно на намотку катушек?


Пират

мичман
Регистрация
20.07.2013
Сообщения
161
Карма
7
Имя
Саня
Лодка
Казанка 5
Мотор
Вихри...
Re: Надежная схема для МБ-2, МН-1, МВ-1

Sokol50 сказал(а):
Добрый день! Кто-нибудь измерял, сколько метров провода нужно на намотку катушек?
на этот вопрос вряд ли кто даст ответ,хотя бы примерно узнать


КОЛЕБАСС

капитан 1-го ранга
Регистрация
23.08.2013
Сообщения
1 765
Карма
68
Возраст
44
Город
Ростовская область.Новошахтинск
Имя
НИКОЛАЙ
Лодка
Динги-самострой. неман 1
Мотор
САЛЮТ-2. прибой5 сузуки дт 15
Re: Надежная схема для МБ-2, МН-1, МВ-1

6000витков.виток в круговую будем считать 5см в начале и около6 см в конце намотки.грубо з000витков считаем по 5см и 3000витков по 6см 150м+180м=330м.приблизительно.но брал в чип и дипе катушку 700м.на две зажигалки не хватило.


Каланчин

капитан 1-го ранга
Регистрация
17.07.2011
Сообщения
1 748
Карма
80
Город
Новосибирск
Имя
Владимир
Лодка
Самоделка джонбот
Мотор
Вихрь-30, 25 - 2 шт.
Re: Надежная схема для МБ-2, МН-1, МВ-1

Пират сказал(а):
Sokol50 сказал(а):
Добрый день! Кто-нибудь измерял, сколько метров провода нужно на намотку катушек?
на этот вопрос вряд ли кто даст ответ,хотя бы примерно узнать
Ну примерно узнать можно, если нет козы.
Например провод 0.1 имеет сопротивление 2.23 ом на метр.
0.12 - 1.55 ом
0.14 - 1.14 ом
Сопротивление катушки делим на сопротивление метра и узнаём общий метраж.


Александр Бузин

капитан 3-го ранга
Регистрация
31.03.2012
Сообщения
935
Карма
35
Возраст
39
Город
РТ Зеленодольск
Имя
Саня
Лодка
"Казанка-М"
Мотор
Ветерок-8э, Tohatsu M18
Re: Надежная схема для МБ-2, МН-1, МВ-1

Привет всем. Помогите разобраться. Есть два провода 0.19 и 0.22, какой лучше мотать для зажигания МВ-1, других нет,пойдут ли такие если мотать на двух катушках?


Константин 23

ст. матрос
Регистрация
13.12.2013
Сообщения
47
Карма
4
Лодка
гадюка
Мотор
вихрь
Re: Надежная схема для МБ-2, МН-1, МВ-1

Александр Бузин сказал(а):
Привет всем. Помогите разобраться. Есть два провода 0.19 и 0.22, какой лучше мотать для зажигания МВ-1, других нет,пойдут ли такие если мотать на двух катушках?
Врядли.... Если только меньше намотать, к "схеме 2", я первый раз мотал - 6000 витков проводом 0.09 еле вместил.


Александр Бузин

капитан 3-го ранга
Регистрация
31.03.2012
Сообщения
935
Карма
35
Возраст
39
Город
РТ Зеленодольск
Имя
Саня
Лодка
"Казанка-М"
Мотор
Ветерок-8э, Tohatsu M18
Re: Надежная схема для МБ-2, МН-1, МВ-1

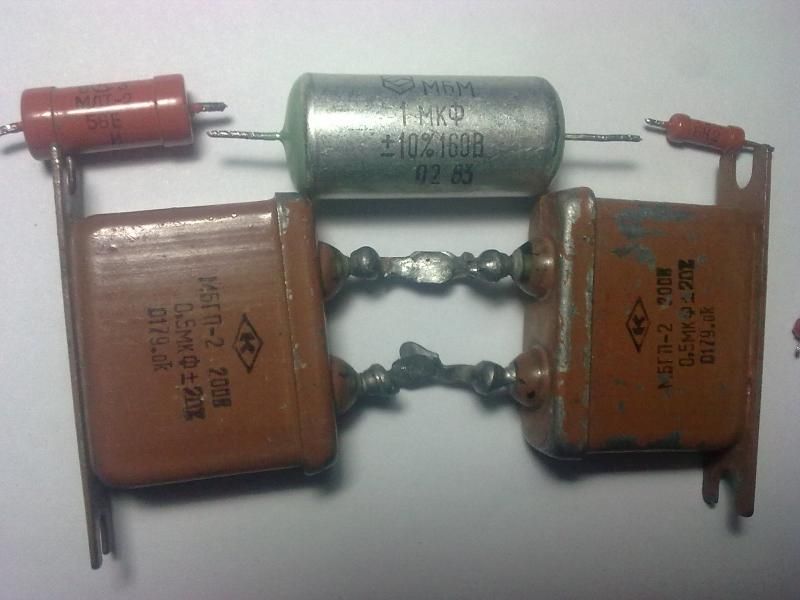

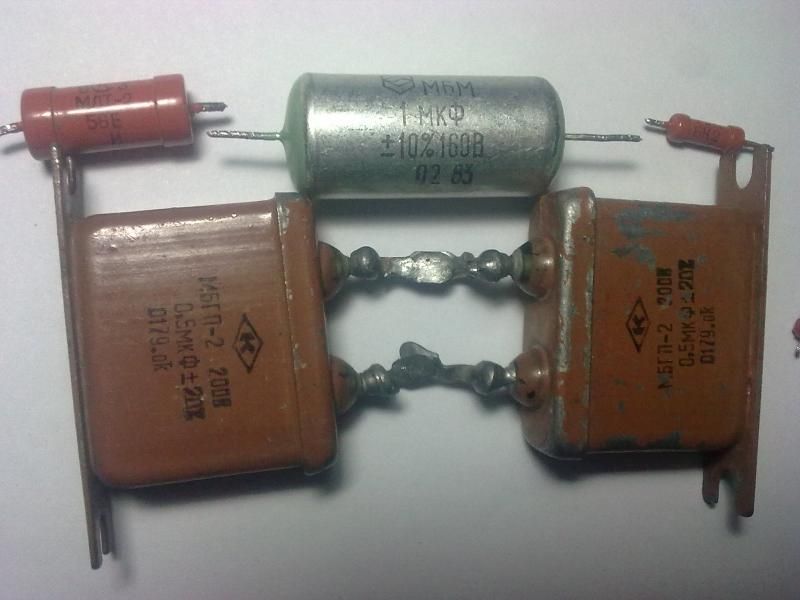

целый день сегодня разбираю микросхемы, вот что удалось найти..

резистор МЛТ-2 56Е И по мультиметру показывает 59Ом, такой пойдёт для надежной схемы?
второй резистор МЛТ 6К2И показывает 6.15 кОМ
конденсатор МБМ 1МКФ на 160В показывает емкость 1.26
и если паралельно подсоединить два МБГП-2 на 200В по 0.5мкФ то мультиметр кажет 1.05
других деталей найти не смог :pardon:


Вложения

Константин 23

ст. матрос
Регистрация
13.12.2013
Сообщения
47
Карма
4
Лодка
гадюка
Мотор
вихрь
Re: Надежная схема для МБ-2, МН-1, МВ-1

Александр Бузин сказал(а):
целый день сегодня разбираю микросхемы, вот что удалось найти..

резистор МЛТ-2 56Е И по мультиметру показывает 59Ом, такой пойдёт для надежной схемы?
второй резистор МЛТ 6К2И показывает 6.15 кОМ
конденсатор МБМ 1МКФ на 160В показывает емкость 1.26
и если паралельно подсоединить два МБГП-2 на 200В по 0.5мкФ то мультиметр кажет 1.05
других деталей найти не смог :pardon:
Не пойдут, под капот не влезут. :hahaha:
