Re: Надежная схема для МБ-2, МН-1, МВ-1

Пират сказал(а):
Мужики чёт я не понял значит можно обычной двух компонентной эпоксидкой?
Вот здесь почитай и реши как тебе быть. topic4506.html


Каланчин

капитан 1-го ранга
Регистрация
17.07.2011
Сообщения
1 749
Карма
79
Город
Новосибирск
Имя
Владимир
Лодка
Самоделка джонбот
Мотор
Вихрь-30, 25 - 2 шт.
Re: Надежная схема для МБ-2, МН-1, МВ-1

волжанин80 сказал(а):
Каланчин сказал(а):
prokof53 сказал(а):
для 92-го вроде угол больше.
Подрезаеш головку и угол менять не надо.
типа рубанком счистить? не у всех есть возможность "подрезать" ее,для этого нужен станок...
Ну да, если живёшь в тундре то какие там станки, там и наждачной бумаги нет.


волжанин80

мичман
Регистрация
13.12.2013
Сообщения
150
Карма
2
Возраст
59
Город
Украина,Краматорск
Имя
Cергей
Лодка
Барк 270
Мотор
Прибой,ВЕТЕРОК-8Э
Re: Надежная схема для МБ-2, МН-1, МВ-1

Может умники и делают на коленке с наждачной бумагой,потом появляется сотня постов "почему не работает" :? ,а "тундра предпочитает делать на станке :good:


IGNAT

капитан 2-го ранга
Регистрация
27.01.2013
Сообщения
1 325
Карма
114
Город
Псков
Имя
Константин
Лодка
Прогресс-4
Мотор
Вихрь-30 2шт. Ветерок-8
Re: Надежная схема для МБ-2, МН-1, МВ-1

Пират сказал(а):
значит можно обычной двух компонентной эпоксидкой?
Я такой и пользовался :yes:


волжанин80

мичман
Регистрация
13.12.2013
Сообщения
150
Карма
2
Возраст
59
Город
Украина,Краматорск
Имя
Cергей
Лодка
Барк 270
Мотор
Прибой,ВЕТЕРОК-8Э
Re: Надежная схема для МБ-2, МН-1, МВ-1

IGNAT сказал(а):
Пират сказал(а):
значит можно обычной двух компонентной эпоксидкой?
Я такой и пользовался :yes:
сама по себе эпоксидка хрупкая-надо добавлять касторовое масло для эластичности,чтоб не порвало обмотку.Сначала добавлял 1 к 10,показалось мало,разбавил 1 к 7,при застывании получается белого непрозрачного цвета.


КОЛЕБАСС

капитан 1-го ранга
Регистрация
23.08.2013
Сообщения
1 770
Карма
67
Возраст
41
Город
Ростовская область.Новошахтинск
Имя
НИКОЛАЙ
Лодка
Динги-самострой. неман 1
Мотор
САЛЮТ-2. прибой5 сузуки дт 15
Re: Надежная схема для МБ-2, МН-1, МВ-1

волжанин80 сказал(а):
Может умники и делают на коленке с наждачной бумагой,потом появляется сотня постов "почему не работает" :? ,а "тундра предпочитает делать на станке :good:
толстое стекло + наждачка+водичка-работает у 90 процентов форумчан .да и на мтл такое практикуют.а вот если на станке криворукий оператор станка лишака задвинит никакая наждачка не спасет хоть в тундре хоть где.перебирал ветерок 12.вихрь 30.салют раз5.где нужно все притерал на стекле вручную.все моторы работают. :good:


волжанин80

мичман
Регистрация
13.12.2013
Сообщения
150
Карма
2
Возраст
59
Город
Украина,Краматорск
Имя
Cергей
Лодка
Барк 270
Мотор
Прибой,ВЕТЕРОК-8Э
Re: Надежная схема для МБ-2, МН-1, МВ-1

КОЛЕБАСС сказал(а):
волжанин80 сказал(а):
Может умники и делают на коленке с наждачной бумагой,потом появляется сотня постов "почему не работает" :? ,а "тундра предпочитает делать на станке :good:
толстое стекло + наждачка+водичка-работает у 90 процентов форумчан .да и на мтл такое практикуют.а вот если на станке криворукий оператор станка лишака задвинит никакая наждачка не спасет хоть в тундре хоть где.перебирал ветерок 12.вихрь 30.салют раз5.где нужно все притерал на стекле вручную.все моторы работают. :good:
Да на здоровье!Когда-то и я свой жигуленок ремонтировал "на коленке" при помощи тряпочек и веревочек и вроде бы все работало,потому как лучшего не было.Сейчас так делать не стал бы.На то и существует ПРОГРЕС.И советский ПЛМ у меня не от безысходности,а по другим соображениям и сделать его хочется хорошо,чтобы он доставлял удовольствие а не огорчения!ИМХО! :kapitan:


КОЛЕБАСС

капитан 1-го ранга
Регистрация
23.08.2013
Сообщения
1 770
Карма
67
Возраст
41
Город
Ростовская область.Новошахтинск
Имя
НИКОЛАЙ
Лодка
Динги-самострой. неман 1
Мотор
САЛЮТ-2. прибой5 сузуки дт 15
Re: Надежная схема для МБ-2, МН-1, МВ-1

Сереж это типа каждый др.....ит как хочет.как америкосы гвозди забивают.каска на голове чертеж гвоздя и стены в руках.все это изучается.потом пневмопистолет.прогресс ведь на дворе.а у руских взял мужик в одну руку гвоздь в другую молоток йопнул по гвоздю и готово.ктому же большинство делают на коленке не из принципа а из за невозможности воспользоваться услугами станочников в виду их полного отсутствия.


КОЛЕБАСС

капитан 1-го ранга
Регистрация
23.08.2013
Сообщения
1 770
Карма
67
Возраст
41
Город
Ростовская область.Новошахтинск
Имя
НИКОЛАЙ
Лодка
Динги-самострой. неман 1
Мотор
САЛЮТ-2. прибой5 сузуки дт 15
Re: Надежная схема для МБ-2, МН-1, МВ-1

а катухи лучше проварить в парафине с воском.


волжанин80

мичман
Регистрация
13.12.2013
Сообщения
150
Карма
2
Возраст
59
Город
Украина,Краматорск
Имя
Cергей
Лодка
Барк 270
Мотор
Прибой,ВЕТЕРОК-8Э
Re: Надежная схема для МБ-2, МН-1, МВ-1

КОЛЕБАСС сказал(а):
Сереж это типа каждый др.....ит как хочет.как америкосы гвозди забивают.каска на голове чертеж гвоздя и стены в руках.все это изучается.потом пневмопистолет.прогресс ведь на дворе.а у руских взял мужик в одну руку гвоздь в другую молоток йопнул по гвоздю и готово.ктому же большинство делают на коленке не из принципа а из за невозможности воспользоваться услугами станочников в виду их полного отсутствия.
Коля,я о томже,желательно делать хорошо(плохо само получится) и технически грамотно,ну а при отсутствии возможностей приходится брать молоток и зубило :D


КОЛЕБАСС

капитан 1-го ранга
Регистрация
23.08.2013
Сообщения
1 770
Карма
67
Возраст
41
Город
Ростовская область.Новошахтинск
Имя
НИКОЛАЙ
Лодка
Динги-самострой. неман 1
Мотор
САЛЮТ-2. прибой5 сузуки дт 15
Re: Надежная схема для МБ-2, МН-1, МВ-1

живой пример.хочу редуктор прибоя на подшипы проточить.оператор координатно расточного покрутил его в руках и говорит что не знает как точно редуктор зажать.мол перекос может быть.а если говорю оправку выточить чтобы плотно в редуктор входила и по оправке выставить.тогда говорит получится.Я УЧУ человека с ОБРАЗОВАНИЕМ как лучше проточить!


волжанин80

мичман
Регистрация
13.12.2013
Сообщения
150
Карма
2
Возраст
59
Город
Украина,Краматорск
Имя
Cергей
Лодка
Барк 270
Мотор
Прибой,ВЕТЕРОК-8Э
Re: Надежная схема для МБ-2, МН-1, МВ-1

КОЛЕБАСС сказал(а):
Я УЧУ человека с ОБРАЗОВАНИЕМ как лучше проточить!
Ну это не говорит о его непрофессионализме-он может прекрасно делать свою работу и не обязательно должен быть изобретателем ,зачем ему это?Я тоже сталкиваюсь с этим постоянно-никто ничего не хочет придумывать-даже в тюнинге.У них есть стандартный набор деталей,которые они вешают всеми скажи что я хочу "ВОТ ТАК"-ответят что они так не делают!А уж если кто-то берется за индивидуальный единичный заказ-стоить это будет соответственно!!!


КОЛЕБАСС

капитан 1-го ранга
Регистрация
23.08.2013
Сообщения
1 770
Карма
67
Возраст
41
Город
Ростовская область.Новошахтинск
Имя
НИКОЛАЙ
Лодка
Динги-самострой. неман 1
Мотор
САЛЮТ-2. прибой5 сузуки дт 15
Re: Надежная схема для МБ-2, МН-1, МВ-1

про это и говорю.еслиб себе родному протачивать надо было бы то проточил бы как миленький.а для кого то и думать не хочет.а мысли все о том сколько же с меня содрать.


Евгений76

ст. матрос
Регистрация
24.02.2014
Сообщения
38
Карма
1
Возраст
36
Город
Ярославль
Имя
Евгений
Лодка
МКМ(продана), Ривьера4000нднд
Мотор
Нептун23(украли), еще 2 нептуна 23
Re: Надежная схема для МБ-2, МН-1, МВ-1

Спасибо сенсею, он же топикстартер(Дмитрий) за данную схему и подробно "разжеванный" материал. Собрал сегодня зажигание по данной схеме, катушки проводом 0,09 намотал, схему спаял, корявенько, но сам. И о чудо зашептал, х.х. был накручен для кулачков, так еще на оборот вывернул примерно болт. Висит, колбасится от очень низких оборотов, но молотит. Все работает, спасибо так же всем откликнувшимся!
З.Ы А как запускаетс-ууу- сказка, первый рывок компрессии, дальше по инерции тянешь стартер в холостую.
З.З.Ы Двухискровая Оковская катушка приказала долго жить сразу же после первых прокруток двигателя шуруповертом. Сначала на моментоскопе пробивала хорошо, пробивала даже на болт крепления пластины моментоскопа (примерно 1 см.) Снял маховик, пропилил пластину согласования, выставил правильно зажигание, одел маховик -крутить, хвать а нет искры. С ВВ на корпус с зазором 1мм еле пробивает. Ну думаю напаял, сдохла моя схемка. Померял сопротивление первичной на Оковской = 0,3кОм, на ТЛМ = 3 кОм. Ставлю ТЛМы искра опять слона убьет. Далее запуск и хорошее впечатление от схемы!!!


IGNAT

капитан 2-го ранга
Регистрация
27.01.2013
Сообщения
1 325
Карма
114
Город
Псков
Имя
Константин
Лодка
Прогресс-4
Мотор
Вихрь-30 2шт. Ветерок-8
Re: Надежная схема для МБ-2, МН-1, МВ-1

Евгений76 сказал(а):
Померял сопротивление первичной на Оковской = 0,3кОм, на ТЛМ = 3 кОм.
:shock: :shock: Насчёт оковской не знаю, но ТЛМ на первичной 3 кОм - не может быть....... Сопротивление первички должно быть раз в 300-400 меньше этого значения!


Пират

мичман
Регистрация
20.07.2013
Сообщения
161
Карма
7
Имя
Саня
Лодка
Казанка 5
Мотор
Вихри...
Re: Надежная схема для МБ-2, МН-1, МВ-1

Еще вопрос. Не смог найти в продаже резисторы КД226Д и КД105Б (на схеме по переделке МВ-1 в электронное указаны они),есть какая нибудь альтернатива,чем можно заменить?. Еще на платах не нужных нашел резистор 104,такой пойдет? И что будет если его отпаивать от платы,он греется сильно,не повредит ли ему нагрев?


КОЛЕБАСС

капитан 1-го ранга
Регистрация
23.08.2013
Сообщения
1 770
Карма
67
Возраст
41
Город
Ростовская область.Новошахтинск
Имя
НИКОЛАЙ
Лодка
Динги-самострой. неман 1
Мотор
САЛЮТ-2. прибой5 сузуки дт 15
Re: Надежная схема для МБ-2, МН-1, МВ-1

наверное это не резисторы ......


Пират

мичман
Регистрация
20.07.2013
Сообщения
161
Карма
7
Имя
Саня
Лодка
Казанка 5
Мотор
Вихри...
Re: Надежная схема для МБ-2, МН-1, МВ-1

КОЛЕБАСС сказал(а):
наверное это не резисторы ......
извиняюсь диоды


КОЛЕБАСС

капитан 1-го ранга
Регистрация
23.08.2013
Сообщения
1 770
Карма
67
Возраст
41
Город
Ростовская область.Новошахтинск
Имя
НИКОЛАЙ
Лодка
Динги-самострой. неман 1
Мотор
САЛЮТ-2. прибой5 сузуки дт 15
Re: Надежная схема для МБ-2, МН-1, МВ-1

n4007 или fr207 лучше будут.который другой по схеме он один fr307 поставь.


Пират

мичман
Регистрация
20.07.2013
Сообщения
161
Карма
7
Имя
Саня
Лодка
Казанка 5
Мотор
Вихри...
Re: Надежная схема для МБ-2, МН-1, МВ-1

КОЛЕБАСС сказал(а):
n4007 или fr207 лучше будут.который другой по схеме он один fr307 поставь.
блин спасибо,они у меня вроде есть на плате. Хорошо когда есть такие люди на форуме.


КОЛЕБАСС

капитан 1-го ранга
Регистрация
23.08.2013
Сообщения
1 770
Карма
67
Возраст
41
Город
Ростовская область.Новошахтинск
Имя
НИКОЛАЙ
Лодка
Динги-самострой. неман 1
Мотор
САЛЮТ-2. прибой5 сузуки дт 15
Re: Надежная схема для МБ-2, МН-1, МВ-1

4007 стоят в блоках питания в апаратуре.если есть бесперебойник там найдеш.но лучше купить.


Евгений76

ст. матрос
Регистрация
24.02.2014
Сообщения
38
Карма
1
Возраст
36
Город
Ярославль
Имя
Евгений
Лодка
МКМ(продана), Ривьера4000нднд
Мотор
Нептун23(украли), еще 2 нептуна 23
Re: Надежная схема для МБ-2, МН-1, МВ-1

IGNAT сказал(а):
Евгений76 сказал(а):
Померял сопротивление первичной на Оковской = 0,3кОм, на ТЛМ = 3 кОм.
:shock: :shock: Насчёт оковской не знаю, но ТЛМ на первичной 3 кОм - не может быть....... Сопротивление первички должно быть раз в 300-400 меньше этого значения!
Сегодня еще раз померяю, отпишусь.


AVSh

капитан 3-го ранга
Регистрация
21.03.2012
Сообщения
738
Карма
39
Имя
Андрей
Лодка
Ротан 380К
Мотор
Хонда 20
Re: Надежная схема для МБ-2, МН-1, МВ-1

Евгений76 сказал(а):
Померял сопротивление первичной на Оковской = 0,3кОм, на ТЛМ = 3 кОм. Ставлю ТЛМы искра опять слона убьет. Далее запуск и хорошее впечатление от схемы!!!
Ошибочка все во то в тысячу раз!
Реально в обоих случаях Омы, а не кОмы!!!


Каланчин

капитан 1-го ранга
Регистрация
17.07.2011
Сообщения
1 749
Карма
79
Город
Новосибирск
Имя
Владимир
Лодка
Самоделка джонбот
Мотор
Вихрь-30, 25 - 2 шт.
Re: Надежная схема для МБ-2, МН-1, МВ-1

Катушка Оковская: первичная 1,5 -2 ома.
Вторичная 4,5 - 5 килоом.


КОЛЕБАСС

капитан 1-го ранга
Регистрация
23.08.2013
Сообщения
1 770
Карма
67
Возраст
41
Город
Ростовская область.Новошахтинск
Имя
НИКОЛАЙ
Лодка
Динги-самострой. неман 1
Мотор
САЛЮТ-2. прибой5 сузуки дт 15
Re: Надежная схема для МБ-2, МН-1, МВ-1

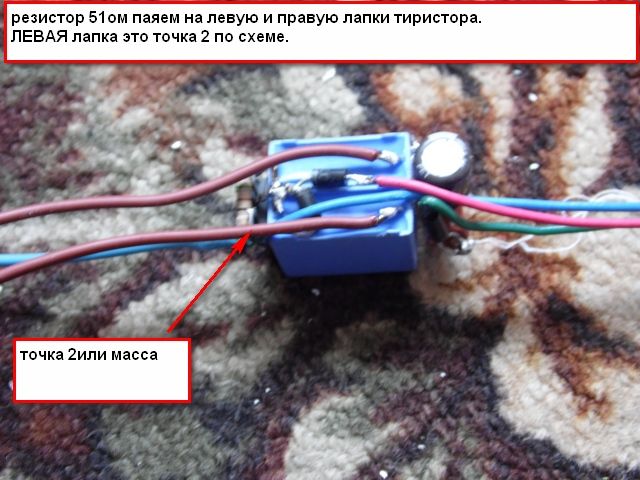

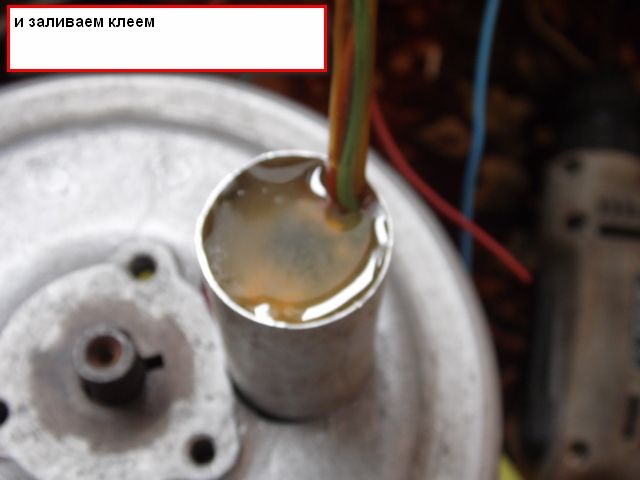

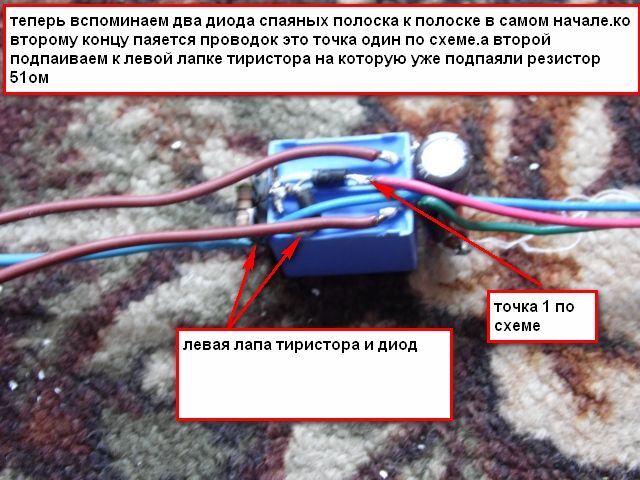

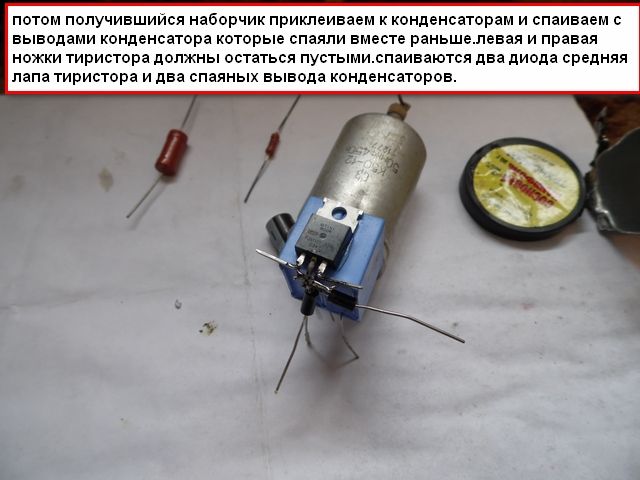

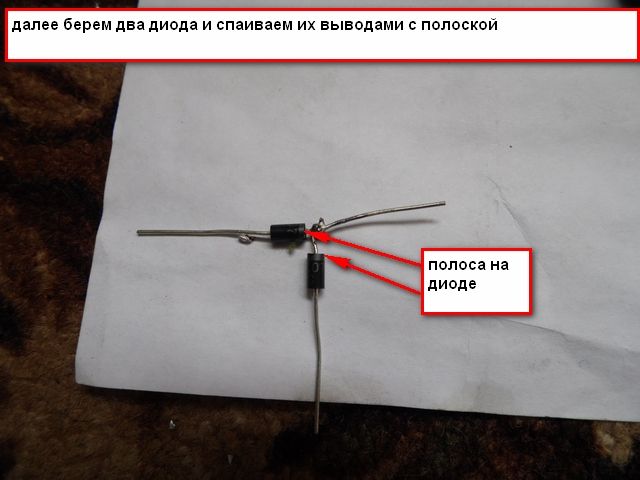

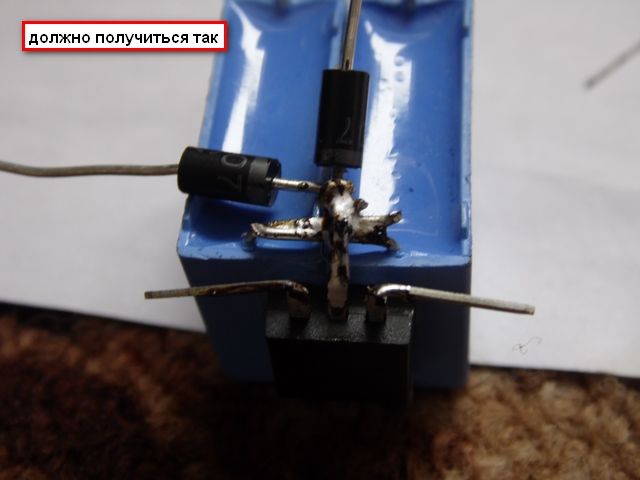

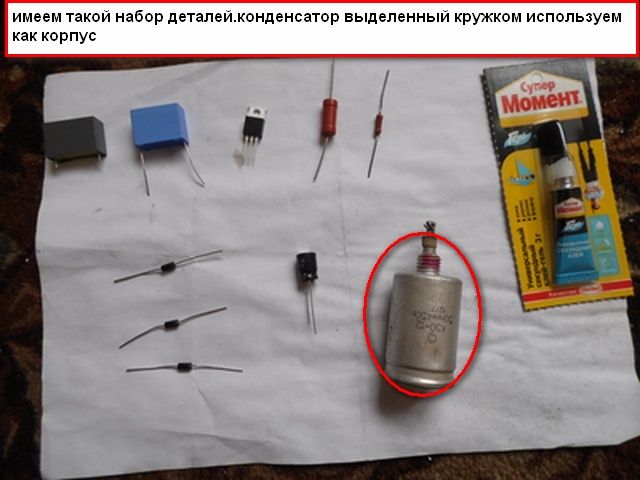

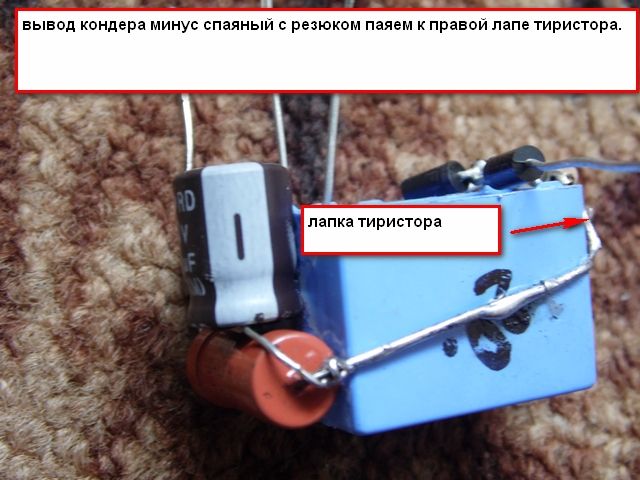

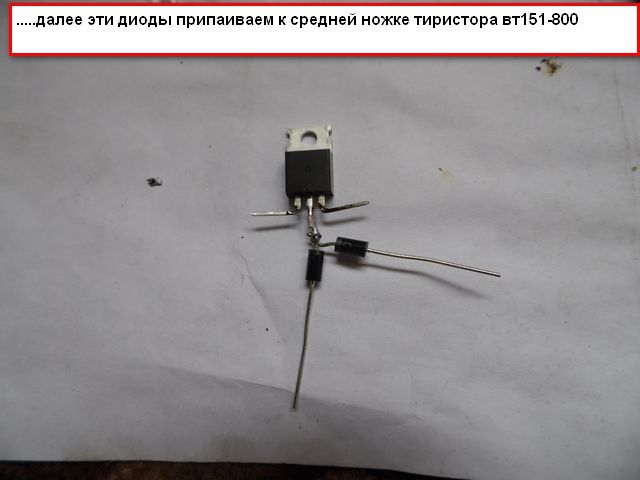

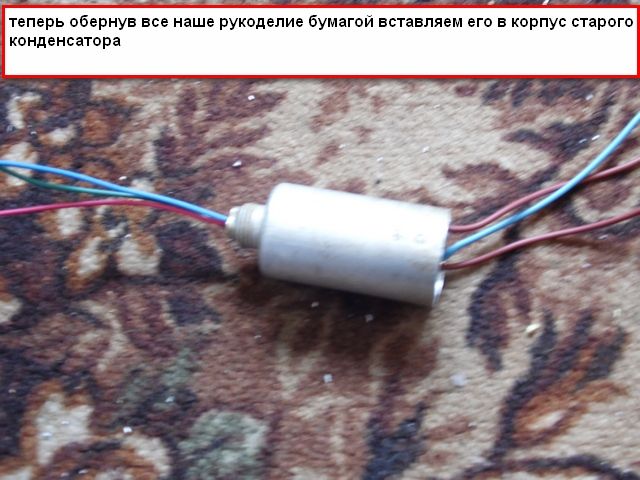

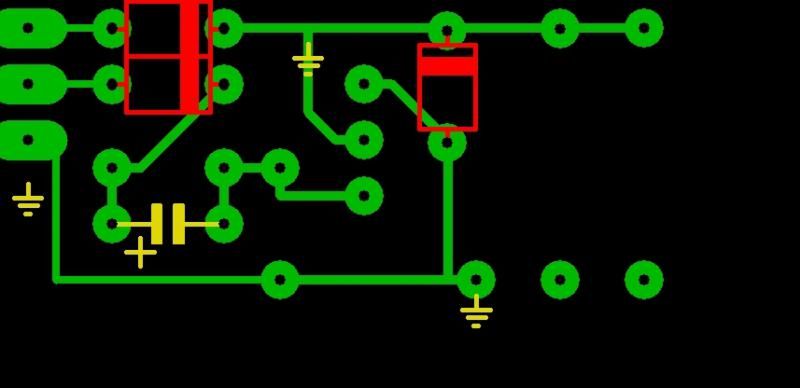

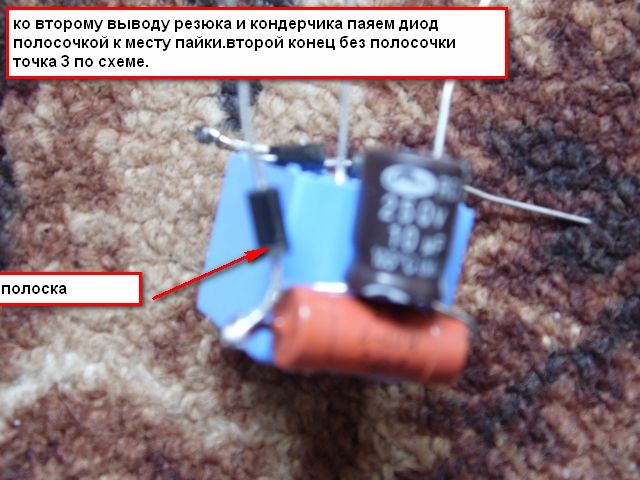

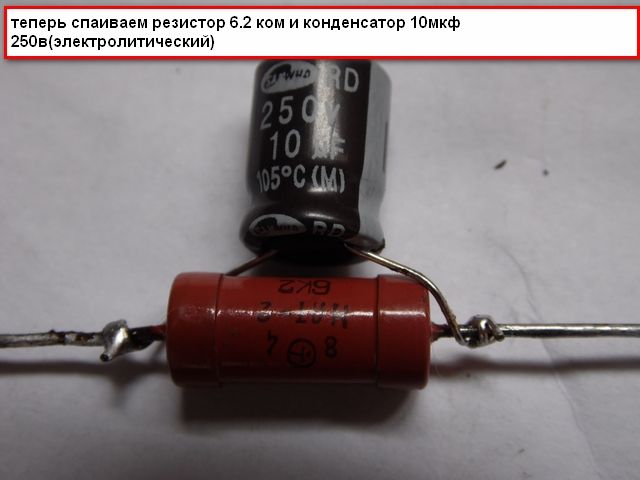

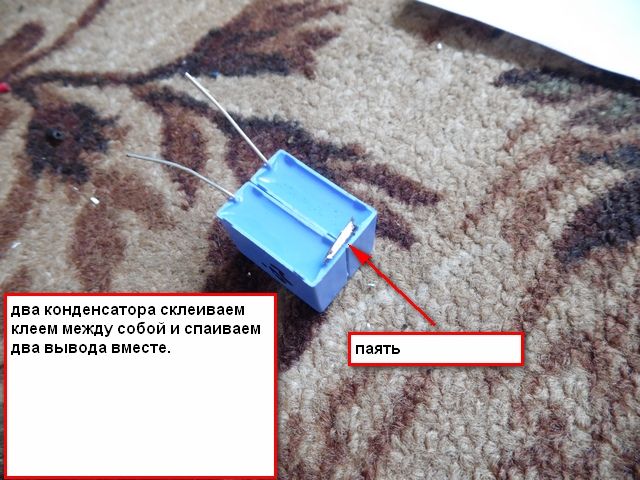

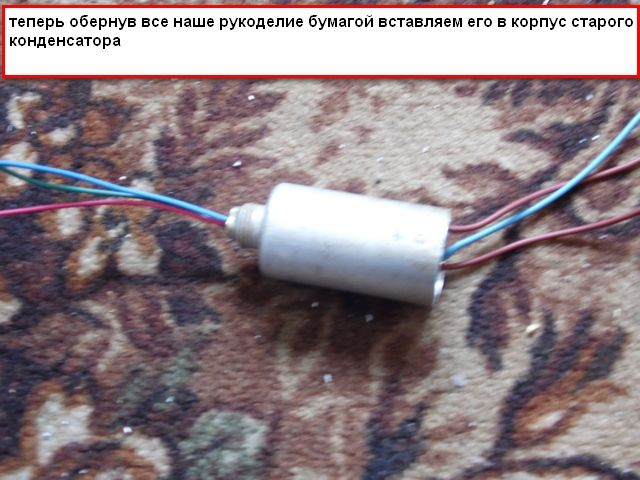

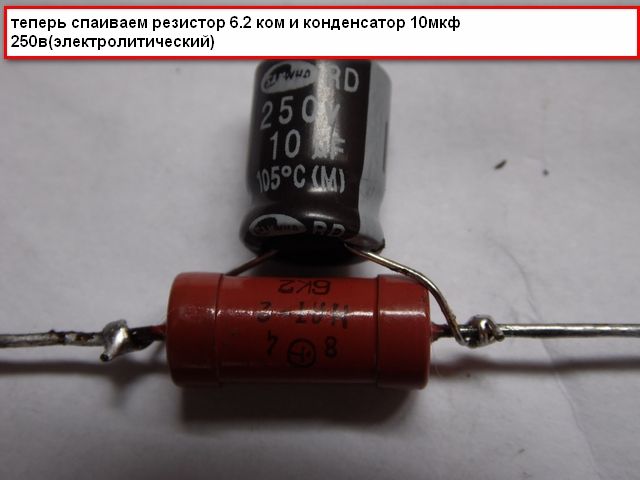

небольшая фото инструкция как спаять комутатор.вот только когда выкладывать начал две фотографии потерял или удалил .но и без них впринципе понятно.также выкладую рисунок печатной платы для любителей печатного монтажа.распечатываем картинку в пропорции около 6х4.берем обыкновенную копирку ложим на гетинакс сверху картинку платы и переводим рисунок на гетинакс.потом получившийся рисунок обводим маркером.кидаем в хлорное железо и через 5-7 минут промываем готовую плату.сверлим лудим собираем
