Re: Надежная схема для МБ-2, МН-1, МВ-1

КОЛЕБАСС- если Вы не против внесу в шапку этот пост.


КОЛЕБАСС

капитан 1-го ранга
Регистрация
23.08.2013
Сообщения
1 765
Карма
68
Возраст
44
Город
Ростовская область.Новошахтинск
Имя
НИКОЛАЙ
Лодка
Динги-самострой. неман 1
Мотор
САЛЮТ-2. прибой5 сузуки дт 15
Re: Надежная схема для МБ-2, МН-1, МВ-1

Дим не Вы а ТЫ.чай не во дворце .вноси конечно если пригодится кому рад буду.


КОЛЕБАСС

капитан 1-го ранга
Регистрация
23.08.2013
Сообщения
1 765
Карма
68
Возраст
44
Город
Ростовская область.Новошахтинск
Имя
НИКОЛАЙ
Лодка
Динги-самострой. неман 1
Мотор
САЛЮТ-2. прибой5 сузуки дт 15
Re: Надежная схема для МБ-2, МН-1, МВ-1

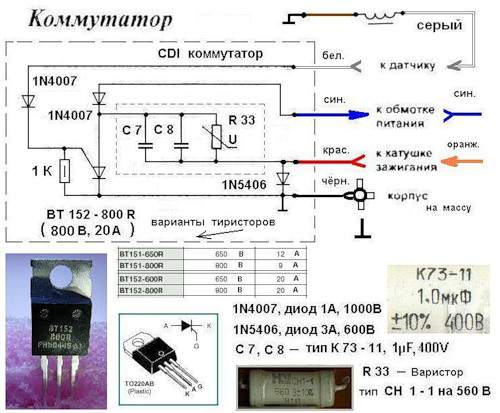

вот еще простенький вариант зажигалки


Вложения

дмитрий22

капитан 2-го ранга
Регистрация
11.05.2010
Сообщения
1 472
Карма
160
Город
Украина,Херсон
Имя
Дмитрий
Лодка
"Крым"; "Кайман-305";"Пелла Фиорд 430"
Мотор
Джонсон 15 4-т, Ветерок-12, Вихри
Re: Надежная схема для МБ-2, МН-1, МВ-1

КОЛЕБАСС - внес в шапку в форме ссылки на пост. Т.е. создатель поста может откорректировать при надобности сам пост.


КОЛЕБАСС

капитан 1-го ранга
Регистрация
23.08.2013
Сообщения
1 765
Карма
68
Возраст
44
Город
Ростовская область.Новошахтинск
Имя
НИКОЛАЙ
Лодка
Динги-самострой. неман 1
Мотор
САЛЮТ-2. прибой5 сузуки дт 15
Re: Надежная схема для МБ-2, МН-1, МВ-1

Дим понял.попробую две недостающих фотки добавить.как паять зажигалку буду сфоткаю два недостающих ракурса.


волжанин80

мичман
Регистрация
13.12.2013
Сообщения
150
Карма
2
Возраст
62
Город
Украина,Краматорск
Имя
Cергей
Лодка
Барк 270
Мотор
Прибой,ВЕТЕРОК-8Э
Re: Надежная схема для МБ-2, МН-1, МВ-1

Извиняюсь-может не в эту тему вопрос,но отдельной ветки не нашел:спаял схему,теперь встал вопрос по свечам-какие нужно ставить и с каким зазором.У меня ПЛМ ПРИБОЙ,по паспорту СИ12?таких уже не найти,советуют аналог ДЕНСО W20S,но у них короткая юбка-9мм,критично это или нет,и какое можно ставить калильное число,если использовать автомобильные.Обязательно ли электрод должен быть утоплен-для чего это вообще?


КОЛЕБАСС

капитан 1-го ранга
Регистрация
23.08.2013
Сообщения
1 765
Карма
68
Возраст
44
Город
Ростовская область.Новошахтинск
Имя
НИКОЛАЙ
Лодка
Динги-самострой. неман 1
Мотор
САЛЮТ-2. прибой5 сузуки дт 15
Re: Надежная схема для МБ-2, МН-1, МВ-1

я на салюта ставил а 11.еще попадались старые явовские.зазор по паспорту


КОЛЕБАСС

капитан 1-го ранга
Регистрация
23.08.2013
Сообщения
1 765
Карма
68
Возраст
44
Город
Ростовская область.Новошахтинск
Имя
НИКОЛАЙ
Лодка
Динги-самострой. неман 1
Мотор
САЛЮТ-2. прибой5 сузуки дт 15
Re: Надежная схема для МБ-2, МН-1, МВ-1

BOSH-WR7AC
BRISK-NR15
ISKRA-F75RS
NGK-BR6HS вот аналоги си 12-си 12рт


КОЛЕБАСС

капитан 1-го ранга
Регистрация
23.08.2013
Сообщения
1 765
Карма
68
Возраст
44
Город
Ростовская область.Новошахтинск
Имя
НИКОЛАЙ
Лодка
Динги-самострой. неман 1
Мотор
САЛЮТ-2. прибой5 сузуки дт 15

КОЛЕБАСС

капитан 1-го ранга
Регистрация
23.08.2013
Сообщения
1 765
Карма
68
Возраст
44
Город
Ростовская область.Новошахтинск
Имя
НИКОЛАЙ
Лодка
Динги-самострой. неман 1
Мотор
САЛЮТ-2. прибой5 сузуки дт 15
Re: Надежная схема для МБ-2, МН-1, МВ-1

и в догонку -в книге вихрь без секретов написано что абсолютной заменой свечам си12 и си 12рт являются чехословацкие свечи пал супер 7 и пал супер 8.фирма пал сейчас называется BRISK.и еще полезный сайтик http://vodkomotornik.narod.ru/polezn/ng ... nalog.html


КОЛЕБАСС

капитан 1-го ранга
Регистрация
23.08.2013
Сообщения
1 765
Карма
68
Возраст
44
Город
Ростовская область.Новошахтинск
Имя
НИКОЛАЙ
Лодка
Динги-самострой. неман 1
Мотор
САЛЮТ-2. прибой5 сузуки дт 15
Re: Надежная схема для МБ-2, МН-1, МВ-1

вот подборка схем и вордовский документ с данными катушек пускателей.тем кто ищет провод.придется качать .http://yadi.sk/d/BSH98HHMK5qaT


AS 29

пассажир
Регистрация
07.03.2014
Сообщения
4
Карма
0
Город
Цюрупинск
Имя
Александр
Лодка
Крым,Казанка,Ерш.
Мотор
Evinrude, Вихрь 30,Вихрь 25.
Re: Надежная схема для МБ-2, МН-1, МВ-1

Дмитрий. У меня возникло два вопроса,можно ли намотать катушку проводом 0.08 .Если да то сколько витков.
и второй вопрос почему нельзя произвести монтаж схемы на печатной плате.


КОЛЕБАСС

капитан 1-го ранга
Регистрация
23.08.2013
Сообщения
1 765
Карма
68
Возраст
44
Город
Ростовская область.Новошахтинск
Имя
НИКОЛАЙ
Лодка
Динги-самострой. неман 1
Мотор
САЛЮТ-2. прибой5 сузуки дт 15
Re: Надежная схема для МБ-2, МН-1, МВ-1

Дмитрий не любит печатные платы из за замыкания между дорожками .особенно если дорожки высокой стороны рядом с управлением.я делал печатку но все равно заливал .судь печатной платы в ремонтоповторяемости.но если учесть время и стоимость гетинакса.лучше новый комутатор спаять.а вот провод 0.08 помоему таким мб-2 намомотано.8000 и 2000.епыть я 0.1 мотал-вспотел.а этот вообще жесть


AS 29

пассажир
Регистрация
07.03.2014
Сообщения
4
Карма
0
Город
Цюрупинск
Имя
Александр
Лодка
Крым,Казанка,Ерш.
Мотор
Evinrude, Вихрь 30,Вихрь 25.
Re: Надежная схема для МБ-2, МН-1, МВ-1

Николай, интересуюсь по той причине что в наличии 0.08 и 0.14 , а мотать не проблема в начале 80 мотал LC фильтры для цветомузыки вручную, так что намотать 8000 это не сложно, а по поводу печатной платы интересуюсь в связи с тем что я ее уже разработал да и с гетинаксом проблем нет, остались старые запасы, просто я считаю что навесной монтаж менее надежен чем печатная плата.


КОЛЕБАСС

капитан 1-го ранга
Регистрация
23.08.2013
Сообщения
1 765
Карма
68
Возраст
44
Город
Ростовская область.Новошахтинск
Имя
НИКОЛАЙ
Лодка
Динги-самострой. неман 1
Мотор
САЛЮТ-2. прибой5 сузуки дт 15
Re: Надежная схема для МБ-2, МН-1, МВ-1

если навесной монтаж залить боксидкой то в надежности ничем не хуже печатки.пойдет и 0.08 и 0.14.мотать проще0.14 но его сложней уместить на катуху.если мотать 0.14 то примерно 5500-6000 витков накопительная катуха 1000-2000 управляющая.если мотать0.08мм тио имеет смысл мотать заводское кол-во витков 8000 и 2000 витков.вообще сечение провода от 0.09 и до 0.15 оптимально.


КОЛЕБАСС

капитан 1-го ранга
Регистрация
23.08.2013
Сообщения
1 765
Карма
68
Возраст
44
Город
Ростовская область.Новошахтинск
Имя
НИКОЛАЙ
Лодка
Динги-самострой. неман 1
Мотор
САЛЮТ-2. прибой5 сузуки дт 15
Re: Надежная схема для МБ-2, МН-1, МВ-1

если нужно свой вариант платы выложил в шапке в инструкции с картинками.


AS 29

пассажир
Регистрация
07.03.2014
Сообщения
4
Карма
0
Город
Цюрупинск
Имя
Александр
Лодка
Крым,Казанка,Ерш.
Мотор
Evinrude, Вихрь 30,Вихрь 25.
Re: Надежная схема для МБ-2, МН-1, МВ-1

Николай сразу возникает вопрос почему при намотке 0.14 , 5500 .. Я где то в теме встречал 4500 и 600


AS 29

пассажир
Регистрация
07.03.2014
Сообщения
4
Карма
0
Город
Цюрупинск
Имя
Александр
Лодка
Крым,Казанка,Ерш.
Мотор
Evinrude, Вихрь 30,Вихрь 25.
Re: Надежная схема для МБ-2, МН-1, МВ-1

Да и еще вопрос а если совместить накопительную 8000 проводом 0.08 а управляющую 600 проводом 0.14 . Тогда с заполнением катушки проблем я думаю не будет.

С уважением.


волжанин80

мичман
Регистрация
13.12.2013
Сообщения
150
Карма
2
Возраст
62
Город
Украина,Краматорск
Имя
Cергей
Лодка
Барк 270
Мотор
Прибой,ВЕТЕРОК-8Э
Re: Надежная схема для МБ-2, МН-1, МВ-1

AS 29 сказал(а):
Николай сразу возникает вопрос почему при намотке 0.14 , 5500 .. Я где то в теме встречал 4500 и 600
Именно потому,что таким сечением на одном каркасе две обмотки не поместишь-надо будет мотать на двух разных каркасах...
КОЛЕБАСС сказал(а):
я на салюта ставил а 11.еще попадались старые явовские.зазор по паспорту
вот очередное противоречие-А11-калильное число 11,СИ12-соответственно 20,и у нас с калильным числом 20 в продаже не найдеш ни в автомагазинах,ни в мото,да еще с короткой резьбой,да еще со спрятаным электродом!Почему и был задан вопрос-НАСКОЛЬКО КРИТИЧНЫ ВСЕ ЭТИ НЮАНСЫ!С автотехникой знаком не понаслышке,а вот с двухтактниками,да еще с дефлекторной продувкой-УВЫ!Отсюда и вопросы!А таблицы аналогов у меня есть-толку от них мало...Не используются такие свечи в современной технике,во всяком случае в наших магазинах :unknown:


КОЛЕБАСС

капитан 1-го ранга
Регистрация
23.08.2013
Сообщения
1 765
Карма
68
Возраст
44
Город
Ростовская область.Новошахтинск
Имя
НИКОЛАЙ
Лодка
Динги-самострой. неман 1
Мотор
САЛЮТ-2. прибой5 сузуки дт 15
Re: Надежная схема для МБ-2, МН-1, МВ-1

первое 5500-6000 это оптимальное количество витков.читаем в шапке темы.разные маховики имеют разную намагниченность.при мощных магнитах и 4000 достаточно.люди страхуются и мотают 4500-5000.второе если вы намотаете 8000 витков даже 0.08 в навал то 600витков 0.14 уже никак не втулите.поэтому на мб-2 катушки намотаны раздельно.смысл мотать 8000витков?6000 проводом 0.14 и результат такой же.прелесть мб-2 что катушки мотать не надо.они остаются в заводском исполнении.


deduwka

ст. матрос
Регистрация
10.12.2013
Сообщения
45
Карма
0
Город
Беларусь березино
Имя
саша
Лодка
казанка
Мотор
ветерок нептун
Re: Надежная схема для МБ-2, МН-1, МВ-1

очень класный фото отчет уважаемый Николай (КОЛЕБАСС) может вы бы могли сделать такой же фото отчет только для ветерковскова зажигание был бы очень признателен да наверное ни только я был бы рад с уважением


Евгений76

ст. матрос
Регистрация
24.02.2014
Сообщения
38
Карма
3
Возраст
39
Город
Ярославль
Имя
Евгений
Лодка
МКМ(продана), Ривьера4000нднд
Мотор
Нептун23(украли), еще 2 нептуна 23
Re: Надежная схема для МБ-2, МН-1, МВ-1

Сегодня пришел конец моей радости! Кто может подскажет в чем может быть причина. Заводился на зажигании по данной схеме отлично, а сегодня пропала искра. Катушка звониться, сопротивления обеих обмоток без изменений (L1=1210 Ом -около 6300витков, L2=185 Ом - около 700 витков, L1+L2= 1400 Ом) на корпус не звоняться, но искры нет. Коммутатор??? ТЛМ сопротивления тоже без изменений. Коммутатор делал под двухискровую катушку, следовательно остался один вывод на обе ТЛМ.


волжанин80

мичман
Регистрация
13.12.2013
Сообщения
150
Карма
2
Возраст
62
Город
Украина,Краматорск
Имя
Cергей
Лодка
Барк 270
Мотор
Прибой,ВЕТЕРОК-8Э
Re: Надежная схема для МБ-2, МН-1, МВ-1

для таких случаев желательно делать два комплекта-про запас и для проверок.Цена вопроса-халява.Из всей системы большая вероятность выхода из строя именно комутатора-качество деталей,пайки и т.д.


Евгений76

ст. матрос
Регистрация
24.02.2014
Сообщения
38
Карма
3
Возраст
39
Город
Ярославль
Имя
Евгений
Лодка
МКМ(продана), Ривьера4000нднд
Мотор
Нептун23(украли), еще 2 нептуна 23
Re: Надежная схема для МБ-2, МН-1, МВ-1

после Пьянок ))) буду ваять второй коммутатор.


волжанин80

мичман
Регистрация
13.12.2013
Сообщения
150
Карма
2
Возраст
62
Город
Украина,Краматорск
Имя
Cергей
Лодка
Барк 270
Мотор
Прибой,ВЕТЕРОК-8Э
Re: Надежная схема для МБ-2, МН-1, МВ-1

И это правильно,товаришч :!: :drinks:
