Re: Батарейное зажигание для Вихря.

denis сказал(а):
попробовал собрать схему с коммут468332.007 почему то неработает,интересноДПКВ можно прозвонить лампочкой.И еще катушка обязательно должна быть двухискровая или же можно ради проверки использовать обычную
Для пробы пойдёт любая катушка.
цитата:
Коммутатор 468332 007 ---АНАЛОГ 131.3734 (Ульяновск). Очень тяжелый тепловой режим транзистора. Индикаторный резистор в виде печатного проводника на плате не обеспечивает точной регулировки тока разрыва. Очень неудачно расположены элементы, неграмотно сделана проводка. Применяется без добавочного резистора. Ток разрыва - 6,6 А.
Подробней, как неработает и как подключен. Если можно выложи фото подключения.


denis

старшина 2ст.
Регистрация
10.08.2010
Сообщения
51
Карма
0
Город
Северная Двина
Re: Батарейное зажигание для Вихря.

фото к сожалению нет,подключал по схеме как наисовано у Александрэ на 25 странице,ДПКВ новый,ком снят с машины,правда кат.заж была от мотоцикла ИЖ.Подношу железо к датчику на свече никаких реакций


ribac666

капитан 2-го ранга
Регистрация
03.06.2010
Сообщения
1 209
Карма
71
Возраст
50
Город
Россия
Имя
Владимир
Лодка
Колибри-240,Колибри КМ-330Д, Таврия
Мотор
Меркурий 6, ямаха 2, вихрь 30, ветерки 8-12, гибриды 2-6,5л.с
Re: Батарейное зажигание для Вихря.

Просто поднести железо к датчику не достаточно, нужно провести его мимо датчика на минимальном расстоянии, искра должна быть в момент удаления железа и еще оно должно нормально магнититься, а то есть реальный пример когда знакомый чел сделал шторку для датчика холла из алюминия и долго не мог понять почему нет искры.


denis

старшина 2ст.
Регистрация
10.08.2010
Сообщения
51
Карма
0
Город
Северная Двина
Re: Батарейное зажигание для Вихря.

пассатижами пробовал магнитятся хорошо,подносил,проводил никакой реакции.Скажите а полярность датчика играет роль


ribac666

капитан 2-го ранга
Регистрация
03.06.2010
Сообщения
1 209
Карма
71
Возраст
50
Город
Россия
Имя
Владимир
Лодка
Колибри-240,Колибри КМ-330Д, Таврия
Мотор
Меркурий 6, ямаха 2, вихрь 30, ветерки 8-12, гибриды 2-6,5л.с
Re: Батарейное зажигание для Вихря.

Полярность особой роли не играет, но если использовать широкий магнитный замыкатель нужно определиться с выводом датчика который идет на массу, иначе искра будет при приближении металла к датчику, и еще Денис вопрос по применяемому датчику от какого авто ты его применил?


denis

старшина 2ст.
Регистрация
10.08.2010
Сообщения
51
Карма
0
Город
Северная Двина
Re: Батарейное зажигание для Вихря.

датчик полож коленвала от инжектора 2109


Алехандрэ

мл. лейтенант
Регистрация
29.11.2011
Сообщения
244
Карма
9
Возраст
46
Имя
Александр
Лодка
Крым
Мотор
HDX-30 Вихрь30
Re: Батарейное зажигание для Вихря.

denis сказал(а):
датчик полож коленвала от инжектора 2109

Выложи фото датчика. Тебе могли втюхать не тот.


denis

старшина 2ст.
Регистрация
10.08.2010
Сообщения
51
Карма
0
Город
Северная Двина
Re: Батарейное зажигание для Вихря.

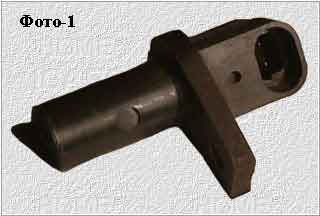

вот такой датчик точно тот у самого инжекторная 9ка


Вложения

ribac666

капитан 2-го ранга
Регистрация
03.06.2010
Сообщения
1 209
Карма
71
Возраст
50
Город
Россия
Имя
Владимир
Лодка
Колибри-240,Колибри КМ-330Д, Таврия
Мотор
Меркурий 6, ямаха 2, вихрь 30, ветерки 8-12, гибриды 2-6,5л.с
Re: Батарейное зажигание для Вихря.

Датчик вполне подходящий, померь его сопротивление и попробуй подвести и отвести от него железяку с подключенным к датчику тестером, если сопротивление будет падать то скорее всего проблем с ним нет.


Вячеслав

капитан 3-го ранга
Регистрация
03.04.2010
Сообщения
980
Карма
12
Возраст
43
Город
Карелия Кондопога
Имя
Вячеслав
Лодка
Прогресс4
Мотор
Вихрь30, Sea-Pro T 2.5 S
Re: Батарейное зажигание для Вихря.

denis сказал(а):
датчик полож коленвала от инжектора 2109
Может в датчике и дело,логичней использовать от ваза датчик фаз(положение распредвала),стоит у звёздочки распредвала 16ти клапанного мотора,или от нивы шевроле(есть не на всех)
Я пробовал-рабочий датчик коленвала,так для себя, использовал тестер подав питание,манипуляции с разным железом и магнитами ни к чему не привели,НА АВТО РАБОТАЕТ.


Алехандрэ

мл. лейтенант
Регистрация
29.11.2011
Сообщения
244
Карма
9
Возраст
46
Имя
Александр
Лодка
Крым
Мотор
HDX-30 Вихрь30
Re: Батарейное зажигание для Вихря.

Датчик фаз это тотже датчик холла ему нужна смена полярности. Мне сначала его продали.


denis

старшина 2ст.
Регистрация
10.08.2010
Сообщения
51
Карма
0
Город
Северная Двина
Re: Батарейное зажигание для Вихря.

Но на видео у Александрэ работает именно с таким датчиком,и еще вопрос если просто соединять между собой провода идущие к нему схема должна работать или нет


ribac666

капитан 2-го ранга
Регистрация
03.06.2010
Сообщения
1 209
Карма
71
Возраст
50
Город
Россия
Имя
Владимир
Лодка
Колибри-240,Колибри КМ-330Д, Таврия
Мотор
Меркурий 6, ямаха 2, вихрь 30, ветерки 8-12, гибриды 2-6,5л.с
Re: Батарейное зажигание для Вихря.

Это не прерыватель, тут нужна синусоида, так что сколько не смыкай провода толку не будет.


denis

старшина 2ст.
Регистрация
10.08.2010
Сообщения
51
Карма
0
Город
Северная Двина
Re: Батарейное зажигание для Вихря.

Понятно,от него один вывод на массу,а другой на комуттатор.А комут можно проверить или же надо менять на заведомо исправный


Вячеслав

капитан 3-го ранга
Регистрация
03.04.2010
Сообщения
980
Карма
12
Возраст
43
Город
Карелия Кондопога
Имя
Вячеслав
Лодка
Прогресс4
Мотор
Вихрь30, Sea-Pro T 2.5 S
Re: Батарейное зажигание для Вихря.

Алехандрэ сказал(а):
Датчик фаз это тотже датчик холла ему нужна смена полярности. Мне сначала его продали.
Да точно,на 16ти клапанной фаз на эффекте холла :pardon: ,А вот волговские разные бывают.


ribac666

капитан 2-го ранга
Регистрация
03.06.2010
Сообщения
1 209
Карма
71
Возраст
50
Город
Россия
Имя
Владимир
Лодка
Колибри-240,Колибри КМ-330Д, Таврия
Мотор
Меркурий 6, ямаха 2, вихрь 30, ветерки 8-12, гибриды 2-6,5л.с
Re: Батарейное зажигание для Вихря.

Коммутатор можно попробовать сменить если нет возможности установить его для проверки на автомобиль, но сначала убедись в исправности датчика и катушки вроде ты писал что твое авто это инжекторная 9.


ribac666

капитан 2-го ранга
Регистрация
03.06.2010
Сообщения
1 209
Карма
71
Возраст
50
Город
Россия
Имя
Владимир
Лодка
Колибри-240,Колибри КМ-330Д, Таврия
Мотор
Меркурий 6, ямаха 2, вихрь 30, ветерки 8-12, гибриды 2-6,5л.с
Re: Батарейное зажигание для Вихря.

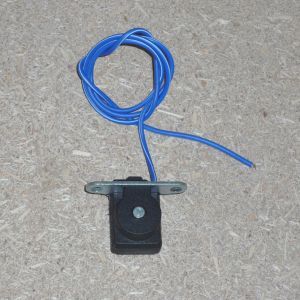

От себя рекомендую вот такой датчик от импортных мопедов, дешевле автомобильных, меньше по размерам и удобен по креплению.


Вложения

Каланчин

капитан 1-го ранга
Регистрация
17.07.2011
Сообщения
1 748
Карма
80
Город
Новосибирск
Имя
Владимир
Лодка
Самоделка джонбот
Мотор
Вихрь-30, 25 - 2 шт.
Re: Батарейное зажигание для Вихря.

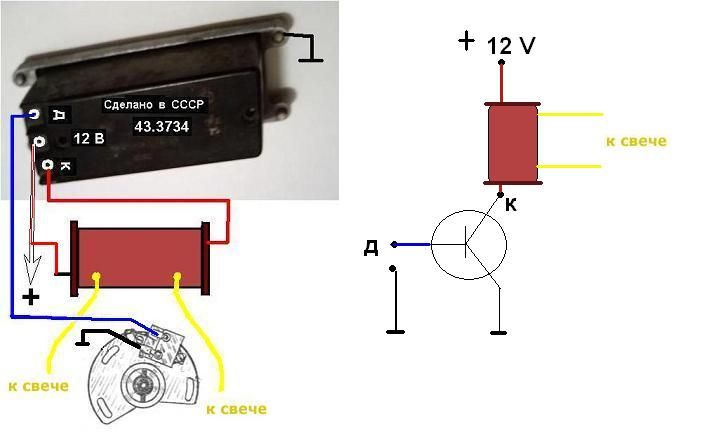

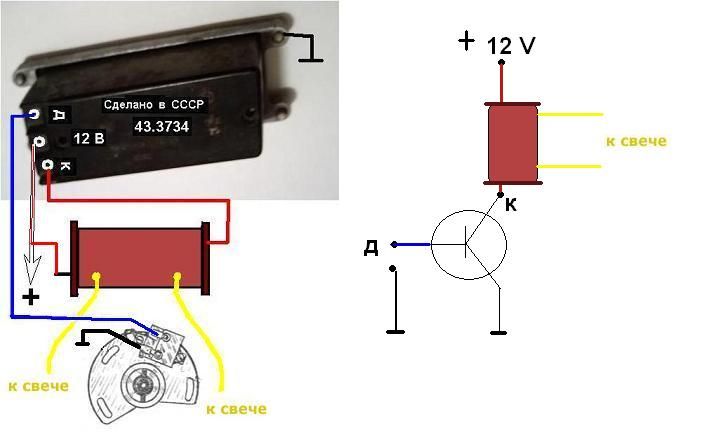

Схема на странице 25, второй вывод катушки должен прийти на плюс,
если это аналог 131, тоесть 468332.007 коммутатор.


Вложения

  • 28,2 КБ Просмотры: 1 700

Каланчин

капитан 1-го ранга
Регистрация
17.07.2011
Сообщения
1 748
Карма
80
Город
Новосибирск
Имя
Владимир
Лодка
Самоделка джонбот
Мотор
Вихрь-30, 25 - 2 шт.
Re: Батарейное зажигание для Вихря.

ribac666 сказал(а):

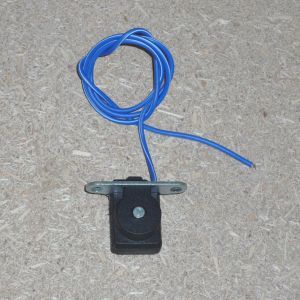

От себя рекомендую вот такой датчик от импортных мопедов, дешевле автомобильных, меньше по размерам и удоен по креплению.
Мне тоже такой больше понравился. Габариты, крепление, чувствительность всё окей.


Msmer54

капитан 3-го ранга
Регистрация
30.08.2011
Сообщения
881
Карма
86
Город
Новосибирск
Имя
Александр
Лодка
Самодельная ПВХ 3.40, казанка 5М1
Мотор
ветерок 8,12, Бийск 45, Вихрь 30, ВетроМося.
Re: Батарейное зажигание для Вихря.

Подскажите по зажиганию, собираю вихрь 20. На нем стоит мг101. Хотел поставить другую платформу мв1, но не лезет по диаметру.
Возник такой вопрос сколько витков нужно намотать на катушки от мг101 чтобы была зарядка? хочу использовать две катухи как генератор.
Само зажигание буду делать на датчике индуктивности.


Каланчин

капитан 1-го ранга
Регистрация
17.07.2011
Сообщения
1 748
Карма
80
Город
Новосибирск
Имя
Владимир
Лодка
Самоделка джонбот
Мотор
Вихрь-30, 25 - 2 шт.
Re: Батарейное зажигание для Вихря.

Msmer54 сказал(а):
Подскажите по зажиганию, собираю вихрь 20. На нем стоит мг101. Хотел поставить другую платформу мв1, но не лезет по диаметру.
Возник такой вопрос сколько витков нужно намотать на катушки от мг101 чтобы была зарядка? хочу использовать две катухи как генератор.
Само зажигание буду делать на датчике индуктивности.
Не имеет смысла мучится с мг101, для меня это пройденный и забытый вариант
безполезно потраченного времени.
Самый короткий путь это комплект мб2 и скоректированное опережение зажигания.
Всё это можно найти по адрису
topic245.html
К датчику подключаеш коммутатор а катушки на зарядку, там тоже всё описано по генератору.


Msmer54

капитан 3-го ранга
Регистрация
30.08.2011
Сообщения
881
Карма
86
Город
Новосибирск
Имя
Александр
Лодка
Самодельная ПВХ 3.40, казанка 5М1
Мотор
ветерок 8,12, Бийск 45, Вихрь 30, ВетроМося.
Re: Батарейное зажигание для Вихря.

Спасибо за ответ, я решил проблему. Слегка расточил маховик и поставил МВ1.


дмитрий22

капитан 2-го ранга
Регистрация
11.05.2010
Сообщения
1 472
Карма
160
Город
Украина,Херсон
Имя
Дмитрий
Лодка
"Крым"; "Кайман-305";"Пелла Фиорд 430"
Мотор
Джонсон 15 4-т, Ветерок-12, Вихри
Re: Батарейное зажигание для Вихря.

Msmer54 сказал(а):
Спасибо за ответ, я решил проблему. Слегка расточил маховик и поставил МВ1.
Не решил.Маховик теперь выбрось,больше он никуда не пригоден и ищи обычный маховик от МВ-1,МБ-2 или МБ-22.


Msmer54

капитан 3-го ранга
Регистрация
30.08.2011
Сообщения
881
Карма
86
Город
Новосибирск
Имя
Александр
Лодка
Самодельная ПВХ 3.40, казанка 5М1
Мотор
ветерок 8,12, Бийск 45, Вихрь 30, ВетроМося.
Re: Батарейное зажигание для Вихря.

И что с ним не так стало? Я проточил плоскость магнитов снял 1,5мм. Смысла не вижу в другом маховике. На платформе будут крепиться только катушки для зарядки.


дмитрий22

капитан 2-го ранга
Регистрация
11.05.2010
Сообщения
1 472
Карма
160
Город
Украина,Херсон
Имя
Дмитрий
Лодка
"Крым"; "Кайман-305";"Пелла Фиорд 430"
Мотор
Джонсон 15 4-т, Ветерок-12, Вихри
Re: Батарейное зажигание для Вихря.

Форма и длина башмаков магнитов не подходит к сердечникам МВ-1.
Для маховика 20-го придется делать два датчика и два коммутатора или развязать датчик и коммутатор для работы двух каналов в одноканальном варианте.Ты это уже решил?
