Алехандрэ

мл. лейтенант
Регистрация
29.11.2011
Сообщения
244
Карма
9
Возраст
45
Имя
Александр
Лодка
Крым
Мотор
HDX-30 Вихрь30
Re: Батарейное зажигание для Вихря.

Опять-же (в моём понятии) что такое датчик? + пришёл +ушёл. что на него подали то он и передал. А сам он 250В ниоткуда не возьмёт.


sarin nos

капитан 3-го ранга
Регистрация
29.04.2010
Сообщения
917
Карма
20
Возраст
54
Город
г.Вытегра
Лодка
Прогресс 4
Мотор
Вихрь-М, 30; Москва-25, 30
Re: Батарейное зажигание для Вихря.

в датчике коленвала катушка на магните стоит,в ней наводится ЭДС до 250 вольт,если эти 250 вольт войдут в коммутатор 08,то не знаю что будет.а честно,я мало тоже рублю в этом,надо ждать гуру по электричеству.еще бы кто схемку с подписями нарисовал,то было бы замечательно


Pilot-by

капитан 1-го ранга
Регистрация
20.09.2010
Сообщения
5 255
Карма
154
Имя
--
Лодка
--
Мотор
--
Re: Батарейное зажигание для Вихря.

manager сказал(а):
И ещё чтоб сделать опережение зажигания можно попробовать механическое чем больше обороты тем на больший угол поворачивается датчик, в Вазах на распределителях оно вакумное а тут ипользовать принцип спидометра, на маховике 4 магнита можно попробовать рычажный механизм продумать, чем выше обороты тем дальше будет оттягиваться рычажок ( в спидометре рамка со стрелкой) подпружиненый по направлению вращения магнитов который будет отодвигать на больший градус датчик зажигания. во блин написал аж сам задумался :D :D :D чё сморозил
что бы магниты своим полем "тянули" платформу? не, не пойдёт. если на платформе будут стоять световые катушки для зарядки акб, то при подключении оного УОЗ уйдёт в аут... либо найдутся другие нюансы, ...точно найдутся.


я бы не рекомендовал использовать коммутатор ВАЗа (VW, Audi) с индукционным датчиком. для него есть свой, от волги например.


Алехандрэ

мл. лейтенант
Регистрация
29.11.2011
Сообщения
244
Карма
9
Возраст
45
Имя
Александр
Лодка
Крым
Мотор
HDX-30 Вихрь30
Re: Батарейное зажигание для Вихря.

Но 250В до катушки в датчике откудато взятся должны?


Pilot-by

капитан 1-го ранга
Регистрация
20.09.2010
Сообщения
5 255
Карма
154
Имя
--
Лодка
--
Мотор
--
Re: Батарейное зажигание для Вихря.

Алехандрэ :) возьмутся.


sarin nos

капитан 3-го ранга
Регистрация
29.04.2010
Сообщения
917
Карма
20
Возраст
54
Город
г.Вытегра
Лодка
Прогресс 4
Мотор
Вихрь-М, 30; Москва-25, 30
Re: Батарейное зажигание для Вихря.

250 наводится железом,как понимается мне,тут просто сердечник с магнитом поменяны местами,но принцип такой же,чем больше обороты,тем выше напряжение


sarin nos

капитан 3-го ранга
Регистрация
29.04.2010
Сообщения
917
Карма
20
Возраст
54
Город
г.Вытегра
Лодка
Прогресс 4
Мотор
Вихрь-М, 30; Москва-25, 30
Re: Батарейное зажигание для Вихря.

придется разориться на волговский


Алехандрэ

мл. лейтенант
Регистрация
29.11.2011
Сообщения
244
Карма
9
Возраст
45
Имя
Александр
Лодка
Крым
Мотор
HDX-30 Вихрь30
Re: Батарейное зажигание для Вихря.

Нее подождите... датчик тупо в разрыв стоит между 3им и 6ым проводом как выключатель.И сколько оборотов не дай он так-же тупо будет работать как вкл. выкл. Толькочто без датчика замыкал ничё не сгорело искра та-же зверь.


Pilot-by

капитан 1-го ранга
Регистрация
20.09.2010
Сообщения
5 255
Карма
154
Имя
--
Лодка
--
Мотор
--
Re: Батарейное зажигание для Вихря.

нет не как выключатель. он вырабатывает сигнал, амплитуда (частота разумеется тоже) которого зависит от оборотов маховика.


Каланчин

капитан 1-го ранга
Регистрация
17.07.2011
Сообщения
1 748
Карма
80
Город
Новосибирск
Имя
Владимир
Лодка
Самоделка джонбот
Мотор
Вихрь-30, 25 - 2 шт.
Re: Батарейное зажигание для Вихря.

Алехандрэ сказал(а):
Нее подождите... датчик тупо в разрыв стоит между 3им и 6ым проводом как выключатель.И сколько оборотов не дай он так-же тупо будет работать как вкл. выкл. Толькочто без датчика замыкал ничё не сгорело искра та-же зверь.
Мужики правельно говорят. От скорости возростает напряжение.
Дело в том что все эти коммутаторы. серии 37.34 разработанны на микросхеме спициально заточенной под зажигание. Выход на ключ-транзистор у всех практически одинаковый.
Но входной каскад имеет разницу, у ДХ вход на микросхему а для индуктора стоит
каскад формирователя сигнала 1-0. Замыкая и размыкая контакты, это теже 1-0.
Вообще у 761.37.34 репутация скверная, искра отличная но быстро дохнут.
131.37.34 будет надёжней.


manager

старшина 1ст.
Регистрация
20.06.2011
Сообщения
90
Карма
3
Город
Екатеринбург
Имя
Виктор
Лодка
Обь М Ласточка
Мотор
Вихрь 25, 30Э, Нептун 18/23, Haswing Osapian 55
Re: Батарейное зажигание для Вихря.

Pilot-by сказал(а):
manager сказал(а):
И ещё чтоб сделать опережение зажигания можно попробовать механическое чем больше обороты тем на больший угол поворачивается датчик, в Вазах на распределителях оно вакумное а тут ипользовать принцип спидометра, на маховике 4 магнита можно попробовать рычажный механизм продумать, чем выше обороты тем дальше будет оттягиваться рычажок ( в спидометре рамка со стрелкой) подпружиненый по направлению вращения магнитов который будет отодвигать на больший градус датчик зажигания. во блин написал аж сам задумался :D :D :D чё сморозил
что бы магниты своим полем "тянули" платформу? не, не пойдёт. если на платформе будут стоять световые катушки для зарядки акб, то при подключении оного УОЗ уйдёт в аут... либо найдутся другие нюансы, ...точно найдутся.


я бы не рекомендовал использовать коммутатор ВАЗа (VW, Audi) с индукционным датчиком. для него есть свой, от волги например.
Не датчик отдельно от катушек на легко поворачивающемся рычаге надо установить с катушками понятно что не потянет.


igorM_

лейтенант
Регистрация
02.09.2010
Сообщения
255
Карма
9
Город
Измаил, Украина
Имя
Игорь
Лодка
МКМ
Мотор
Вихрь30,СУЗА15
Re: Батарейное зажигание для Вихря.

sarin nos сказал(а):
у меня с холлом тоже на столе работало,а на воде на полных не захотело.если твоя затея Алекандрэ будет удачной,то буду на Москву 30 это лепить,очень простая и удобная конструкция,не надо никаких шторок,а если учесть,что под московский маховик влезет 6 зарядных катушек,то по зарядке я буду в горе.
В этой теме я выкладывал успешную реализацию на д.ХОЛЛА с возможностью регулировки начального УОЗ, без всяких шторок. Переключается магнитами маховика. Прошлый сезон отработал без проблем.


Алехандрэ

мл. лейтенант
Регистрация
29.11.2011
Сообщения
244
Карма
9
Возраст
45
Имя
Александр
Лодка
Крым
Мотор
HDX-30 Вихрь30
Re: Батарейное зажигание для Вихря.

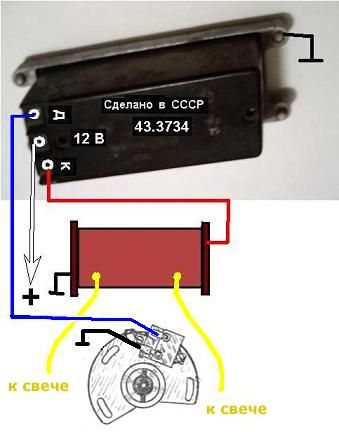

Скажите вот эта херовина с тремя выходами и есть коммутатор от волги?


Вложения

Каланчин

капитан 1-го ранга
Регистрация
17.07.2011
Сообщения
1 748
Карма
80
Город
Новосибирск
Имя
Владимир
Лодка
Самоделка джонбот
Мотор
Вихрь-30, 25 - 2 шт.

Алехандрэ

мл. лейтенант
Регистрация
29.11.2011
Сообщения
244
Карма
9
Возраст
45
Имя
Александр
Лодка
Крым
Мотор
HDX-30 Вихрь30
Re: Батарейное зажигание для Вихря.

Спасибо!!!


sarin nos

капитан 3-го ранга
Регистрация
29.04.2010
Сообщения
917
Карма
20
Возраст
54
Город
г.Вытегра
Лодка
Прогресс 4
Мотор
Вихрь-М, 30; Москва-25, 30
Re: Батарейное зажигание для Вихря.

коммутаторов газоновских х.туча,все гораздо сложнее,еще что то он тока много хавает,некоторым требуются вариаторы-эти тока хавают ваще жуть,надо разбираться основательно:http://xado-kursk.ru/oil_xado/Volzskie_podzigateli_allo_redakciy.html


Pilot-by

капитан 1-го ранга
Регистрация
20.09.2010
Сообщения
5 255
Карма
154
Имя
--
Лодка
--
Мотор
--
Re: Батарейное зажигание для Вихря.

ссылка не работает


sarin nos

капитан 3-го ранга
Регистрация
29.04.2010
Сообщения
917
Карма
20
Возраст
54
Город
г.Вытегра
Лодка
Прогресс 4
Мотор
Вихрь-М, 30; Москва-25, 30
Re: Батарейное зажигание для Вихря.

да не могу вставить чего то.и так с адресной строки и эдак,запарился


sarin nos

капитан 3-го ранга
Регистрация
29.04.2010
Сообщения
917
Карма
20
Возраст
54
Город
г.Вытегра
Лодка
Прогресс 4
Мотор
Вихрь-М, 30; Москва-25, 30

Pilot-by

капитан 1-го ранга
Регистрация
20.09.2010
Сообщения
5 255
Карма
154
Имя
--
Лодка
--
Мотор
--
Re: Батарейное зажигание для Вихря.

ох и намудохался я с этими отечественными коммутаторами, в своё время на ладе 8-ке. раздобыл бошевский, бу-шный седых лет, размером в 10 если не более раз меньший русского "аналога", и ВСЕ проблемы ушли.
извиняюсь, не рассмотрел, это волговские, меня вазовские доканали, :oops:


Каланчин

капитан 1-го ранга
Регистрация
17.07.2011
Сообщения
1 748
Карма
80
Город
Новосибирск
Имя
Владимир
Лодка
Самоделка джонбот
Мотор
Вихрь-30, 25 - 2 шт.
Re: Батарейное зажигание для Вихря.

sarin nos сказал(а):
коммутаторов газоновских х.туча,все гораздо сложнее,еще что то он тока много хавает,некоторым требуются вариаторы-эти тока хавают ваще жуть,надо разбираться основательно:
Коммутатор на работающем двигателе потребляет 3-3.5 ампера.
В характеристиках указывается ток разрыва 6-7 ампер, это ток при котором ком отключается
в ждущее состояние при включёном зажигании.
Вариаторы применяются на более ранних моделях таких как 102 и 13,


Алехандрэ

мл. лейтенант
Регистрация
29.11.2011
Сообщения
244
Карма
9
Возраст
45
Имя
Александр
Лодка
Крым
Мотор
HDX-30 Вихрь30
Re: Батарейное зажигание для Вихря.

Из выше указанной статьи я так понимаю что лучше приобрести Коммутатор 131.3734 (Старый Оскол) или Коммутатор 90.3734 (Калуга)?


Каланчин

капитан 1-го ранга
Регистрация
17.07.2011
Сообщения
1 748
Карма
80
Город
Новосибирск
Имя
Владимир
Лодка
Самоделка джонбот
Мотор
Вихрь-30, 25 - 2 шт.
Re: Батарейное зажигание для Вихря.

Pilot-by сказал(а):
ох и намудохался я с этими отечественными коммутаторами, в своё время на ладе 8-ке. раздобыл бошевский, бу-шный седых лет, размером в 10 если не более раз меньший русского "аналога", и ВСЕ проблемы ушли.
извиняюсь, не рассмотрел, это волговские, меня вазовские доканали, :oops:
Во как пожизни бывает. На одном из форумов автовладельцев хозяин Ланкруза написал что восмёрошный поставил дожидаясь родного из-за бугра и доволен работой.


manager

старшина 1ст.
Регистрация
20.06.2011
Сообщения
90
Карма
3
Город
Екатеринбург
Имя
Виктор
Лодка
Обь М Ласточка
Мотор
Вихрь 25, 30Э, Нептун 18/23, Haswing Osapian 55
Re: Батарейное зажигание для Вихря.

Вроде говорят что Коммутатор 131.3734 (Старый Оскол) этот получше я такой взял буду пробовать. А вот 250 вольт с датчика на блок зажигания можно попробовать ограничить цепочкой резистор и стабитрон, стабилитрон взять на напряжение стабилизации 8-12 вольт, ток стабилизации я думаю в пределах 1 ампера достаточно, а резистор подобрать чтобы на минимальных оборотах или лучше от руки зажигание сробатывало. На пальцах, это подключаем стабилитрон для режима стабилизации паралельно входу для датчика и корпус, а резистор одним концом на вход для датчика куда подключили стабилитрон а на второй конец подаётся сигнал с датчика.

вот тут схема коммутатора с датчиком
http://rambo.concord.ru/1.jpg


Алехандрэ

мл. лейтенант
Регистрация
29.11.2011
Сообщения
244
Карма
9
Возраст
45
Имя
Александр
Лодка
Крым
Мотор
HDX-30 Вихрь30
Re: Батарейное зажигание для Вихря.

Я в электрике не бум-бум,чё там куда поять это не про меня :) проще купить и поставить готовое. На фото которое я выкладывал схема правильная?
