Голова рукам покоя не даёт, намотал катушку на серой железяке с предыдущего фото.
Катушка габаритистая, но искра капец, неразрывный ослепительный шнур, больше шипящий чем щёлкающий, толщина, или диаметр разряда 0,7-0,8 мм , на зубочистке оставляет чёрные точки от каждого разряда, вокруг шнура ионизационное свечение, от электродов жёлтые брызги.
Сопротивление первички 2,5 ома.

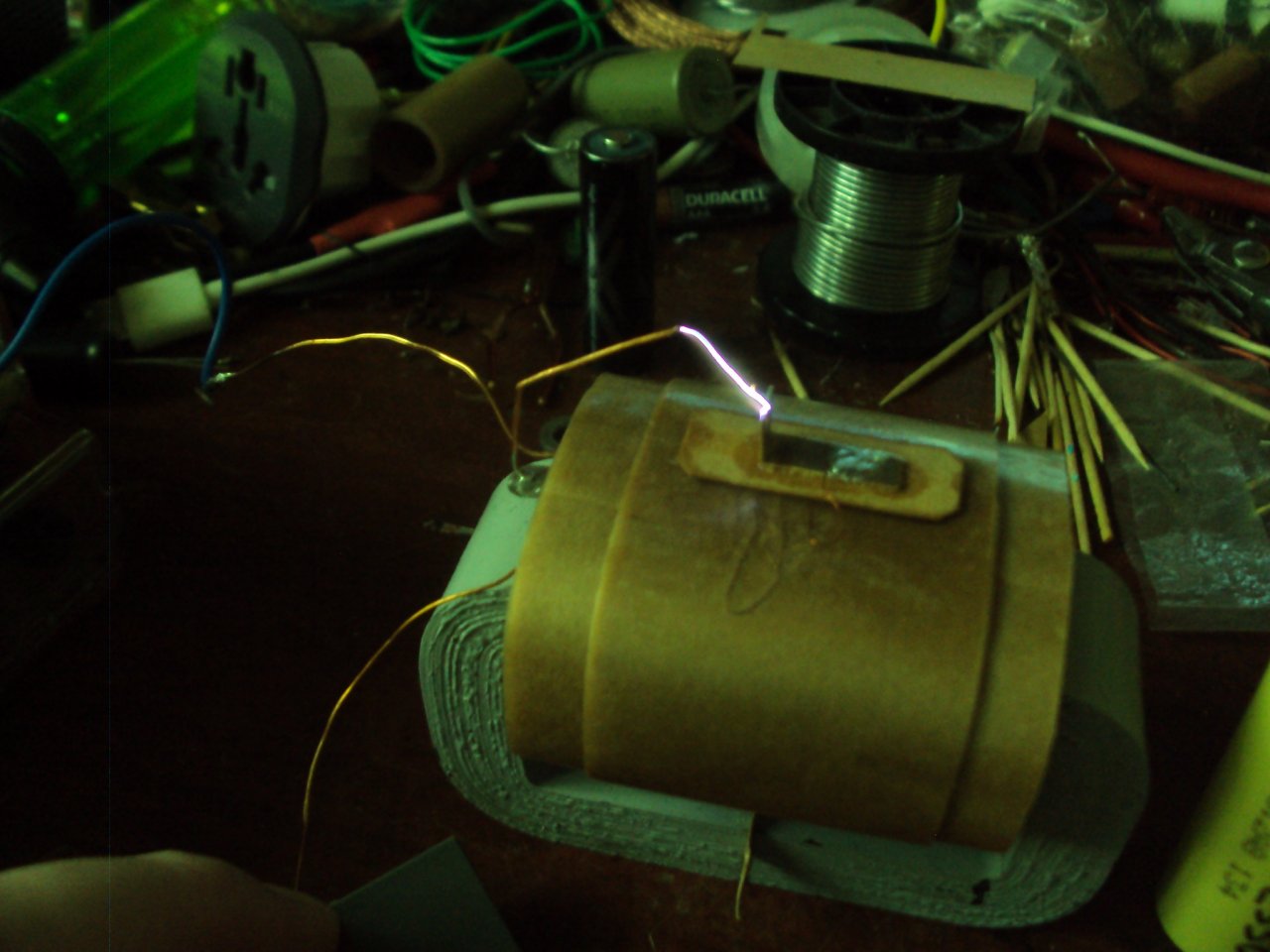

На фото одиночная искра от кнопки, 15 мм, аккумулятор 12 вольт.
От 6 вольт пожиже, но вразы мощнее удачной тиристорной.

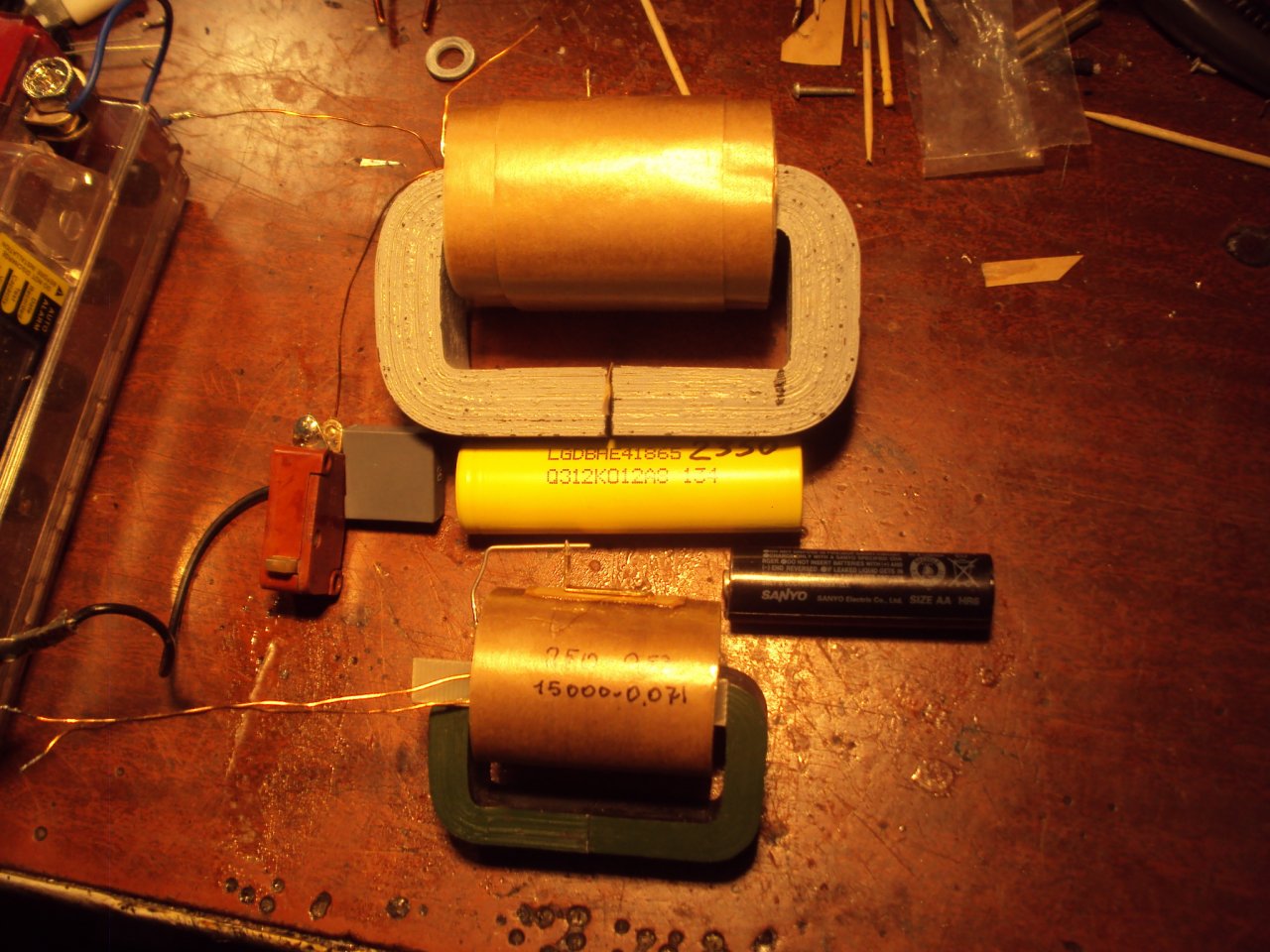

От аккумулятора 1,2 вольта пробивает 9 мм. Вот примерный габарит, жёлтый аккумулятор 18650, чёрный АА.


Вложения

Последнее редактирование:

Сергей Б

капитан 1-го ранга
Регистрация
09.12.2017
Сообщения
3 488
Карма
786
Возраст
55
Город
Москва
Имя
Сергей
Лодка
Флинк 320 ТЛА и др.
Мотор
Ямахи 2 и 3, МиннКота 35

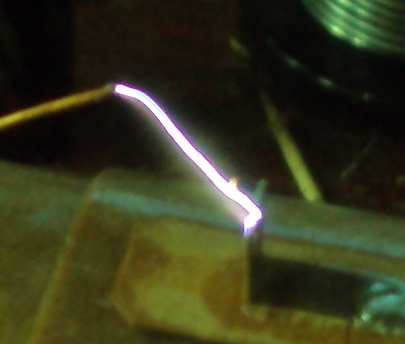

Вот так виднее, проволока слева диаметром 0,8 мм
161099


Voivano

контр-адмирал
Команда форума
Регистрация
11.08.2016
Сообщения
2 233
Карма
792
Город
Ачинск
Имя
Владимир
Лодка
Таймыр 320 люкс
Мотор
Ветерок 8, Ветерок 12, Yamaha 6E3S (5CSMH)
Тут проверял зажигание (Ветерок, Москва). Маховик Ветерка, с установленным венцом для электростартера. На малых нормально добавляю обороты и где-то с 3200 начинает гулять в пределах 6-10 градусов... Ставлю обычный маховик, работает ровно. Вот такая загогулина получается...


танкист

капитан 1-го ранга
Регистрация
15.11.2014
Сообщения
9 121
Карма
1 602
Город
г. Пермь
Имя
Андрей
Лодка
Прогресс-4
Мотор
Нептун-23 Вихрь-25 Вихрь-30 Ветерок-8М Johnson-60
Вот такая загогулина получается...
Это не загогулина, Володя- Это размытые границы магнитного поля. Размытые венцом, которого не должно быть в этой магнитной системе.
Все сообщения которые гласят что какая то самодельная или стандартная система зажигания работает абсолютно нормально (без загогулин) на магнитной системе Ветерка или Нептуна, на которой насажен венец из магнитной стали- это равносильно тому что написание новых законов физики.


Сергей Б

капитан 1-го ранга
Регистрация
09.12.2017
Сообщения
3 488
Карма
786
Возраст
55
Город
Москва
Имя
Сергей
Лодка
Флинк 320 ТЛА и др.
Мотор
Ямахи 2 и 3, МиннКота 35
Здесь выход один, нерж или латунь, у меня был какой то прочный звенящий алюминий, дороже конечно, но для себя любимого и надолго.


Виталий_Киев

мл. лейтенант
Регистрация
09.09.2012
Сообщения
248
Карма
9
Имя
ViT
Лодка
ПрогреSS-2М
Мотор
Москва30Э
На фото одиночная искра от кнопки, 15 мм, аккумулятор 12 вольт.
Так все таки без АКБ не обойтись? Искра шикарная! Хороша Маша . да не наша. От АКБ отказался из-за слабого генератора. Под батарейное зажигание собрал ОЗ на микропроцессоре да так и не пользуюсь им...


Сергей Б

капитан 1-го ранга
Регистрация
09.12.2017
Сообщения
3 488
Карма
786
Возраст
55
Город
Москва
Имя
Сергей
Лодка
Флинк 320 ТЛА и др.
Мотор
Ямахи 2 и 3, МиннКота 35
Не, Виталий, у меня паталогическая нелюбовь к аккумуляторам, по этому и взялся за эту тему, цель - получить максимально мощную искру с минимальными энергозатратами.
У первой катушки было сопротивление первички 1,25 ом , искра как у ВАЗовского коммутаторного зажигания, у этой сопротивление 2,5 ома, искра вразы мощнее ВАЗовской, и искра есть уже при напряжении 1,2 вольта, то есть практически любой генератор при пусковых оборотах выдаст как минимум 5-6 вольт.
Попозже сочиню коммутатор нетребующий отдельного питания.


Виталий_Киев

мл. лейтенант
Регистрация
09.09.2012
Сообщения
248
Карма
9
Имя
ViT
Лодка
ПрогреSS-2М
Мотор
Москва30Э
А на большом какие ощущения?
Сегодня установил редуктор и погонял свою Москву 30 на МП зажигании. Увеличил начальный УЗ и вибрации на малых уменьшились, на полном газе обороты 4900. Малый ХХ 800 на ходе 650. Так резво лодка еще не бегала, разве что когда мотор был новый. Из воды аж выскакивает! Спасибо Алексею огромное!


ovchinnikov 1966

капитан 1-го ранга
Регистрация
29.01.2012
Сообщения
7 795
Карма
889
Имя
Alex
Лодка
Terhi 405. Flinc 320
Мотор
Johnson, Evenrud, Chrysler............
Сегодня установил редуктор и погонял свою Москву 30 на МП зажигании. Увеличил начальный УЗ и вибрации на малых уменьшились, на полном газе обороты 4900. Малый ХХ 800 на ходе 650. Так резво лодка еще не бегала, разве что когда мотор был новый. Из воды аж выскакивает! Спасибо Алексею огромное!
На 25 и 30 Мосю поставил два датчика инд. и двух каналку. Этот мотор имеет особенность- 39 гр. уоз. Накопительные нужно сместить с штатного места.Просто,надежно и летает-огонь просто.


Виталий_Киев

мл. лейтенант
Регистрация
09.09.2012
Сообщения
248
Карма
9
Имя
ViT
Лодка
ПрогреSS-2М
Мотор
Москва30Э
На 25 и 30 Мосю поставил два датчика инд. и двух каналку. Этот мотор имеет особенность- 39 гр. уоз. Накопительные нужно сместить с штатного места.Просто,надежно и летает-огонь просто.
Это очевидно схема Хорхордина с одной парой магнитов в маховике. У меня есть такая как вариант на случай отказа основного. Механическая регулировка меня за долбала! 36 - 39 гр. это под бензин А72 или А76 по паспорту. Понятие летает не корректно. При каких оборотах, каком винте, какая скорость при какой загрузке?


ovchinnikov 1966

капитан 1-го ранга
Регистрация
29.01.2012
Сообщения
7 795
Карма
889
Имя
Alex
Лодка
Terhi 405. Flinc 320
Мотор
Johnson, Evenrud, Chrysler............
Это очевидно схема Хорхордина с одной парой магнитов в маховике. У меня есть такая как вариант на случай отказа основного. Механическая регулировка меня за долбала! 36 - 39 гр. это под бензин А72 или А76 по паспорту. Понятие летает не корректно. При каких оборотах, каком винте, какая скорость при какой загрузке?
В этом варианте кол-во магнитов не имеет значения.


Виталий_Киев

мл. лейтенант
Регистрация
09.09.2012
Сообщения
248
Карма
9
Имя
ViT
Лодка
ПрогреSS-2М
Мотор
Москва30Э
Боюсь этого мне не понять! Новая секретная разработка?


ovchinnikov 1966

капитан 1-го ранга
Регистрация
29.01.2012
Сообщения
7 795
Карма
889
Имя
Alex
Лодка
Terhi 405. Flinc 320
Мотор
Johnson, Evenrud, Chrysler............

Сергей Б

капитан 1-го ранга
Регистрация
09.12.2017
Сообщения
3 488
Карма
786
Возраст
55
Город
Москва
Имя
Сергей
Лодка
Флинк 320 ТЛА и др.
Мотор
Ямахи 2 и 3, МиннКота 35

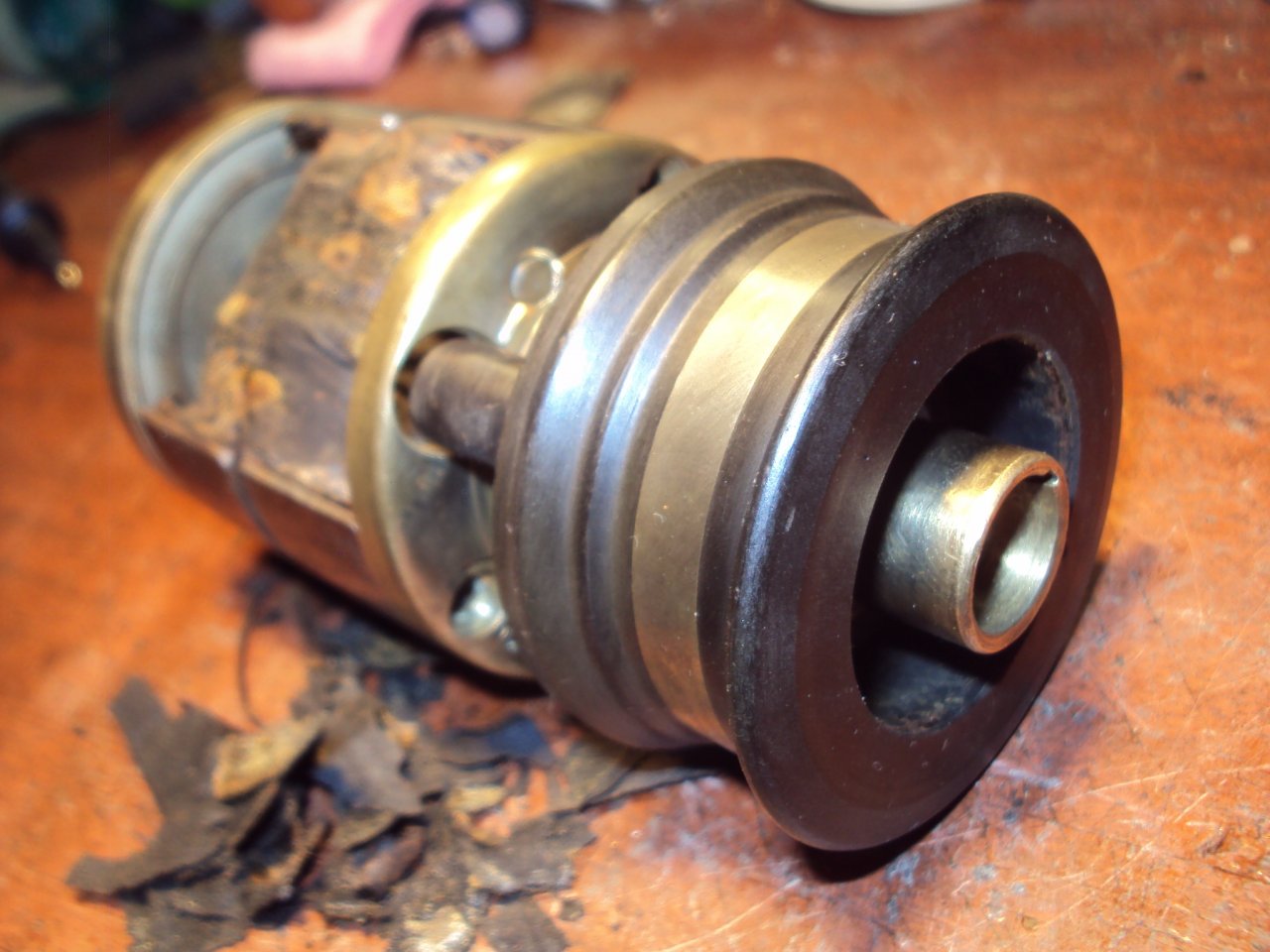

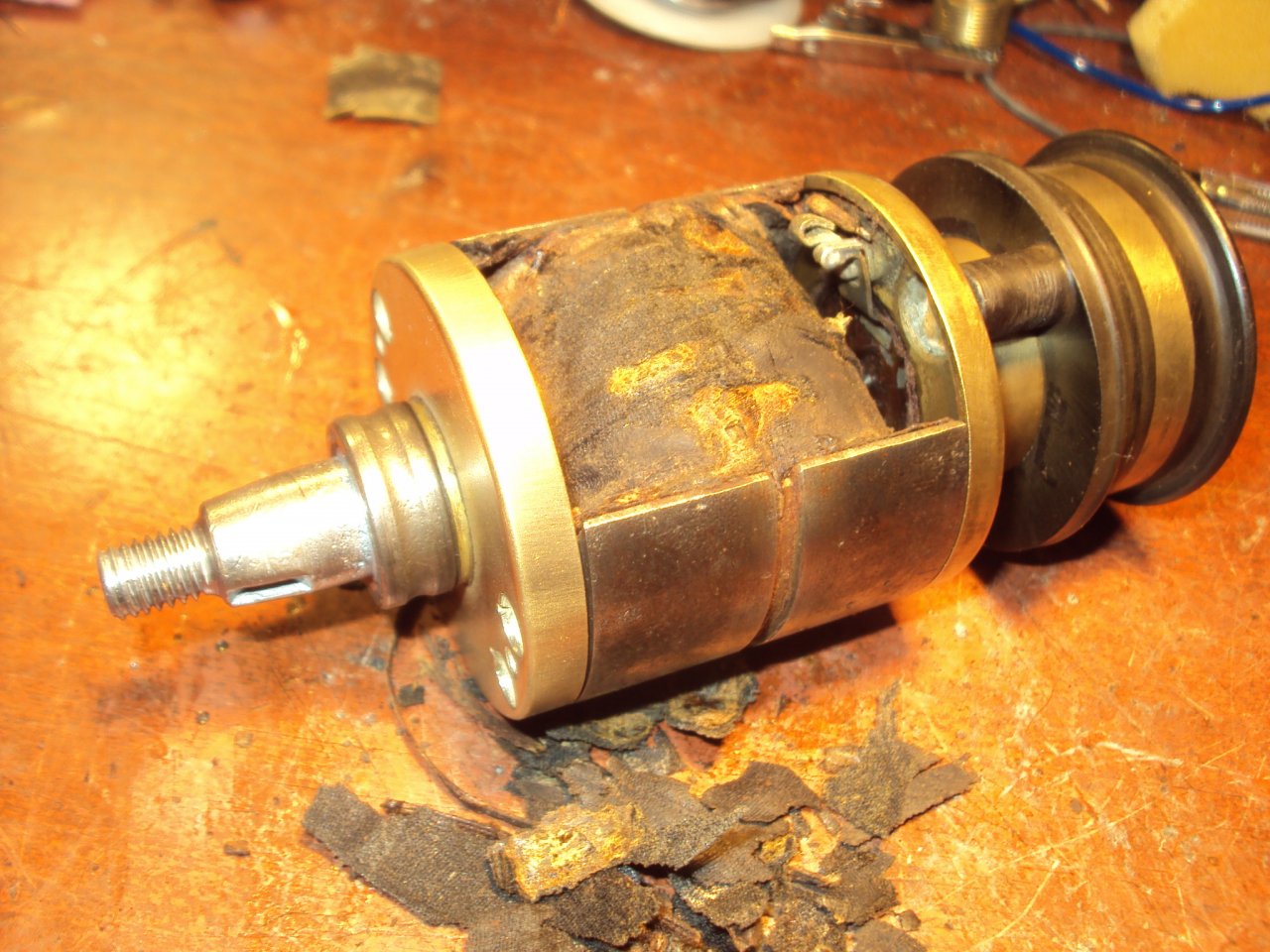

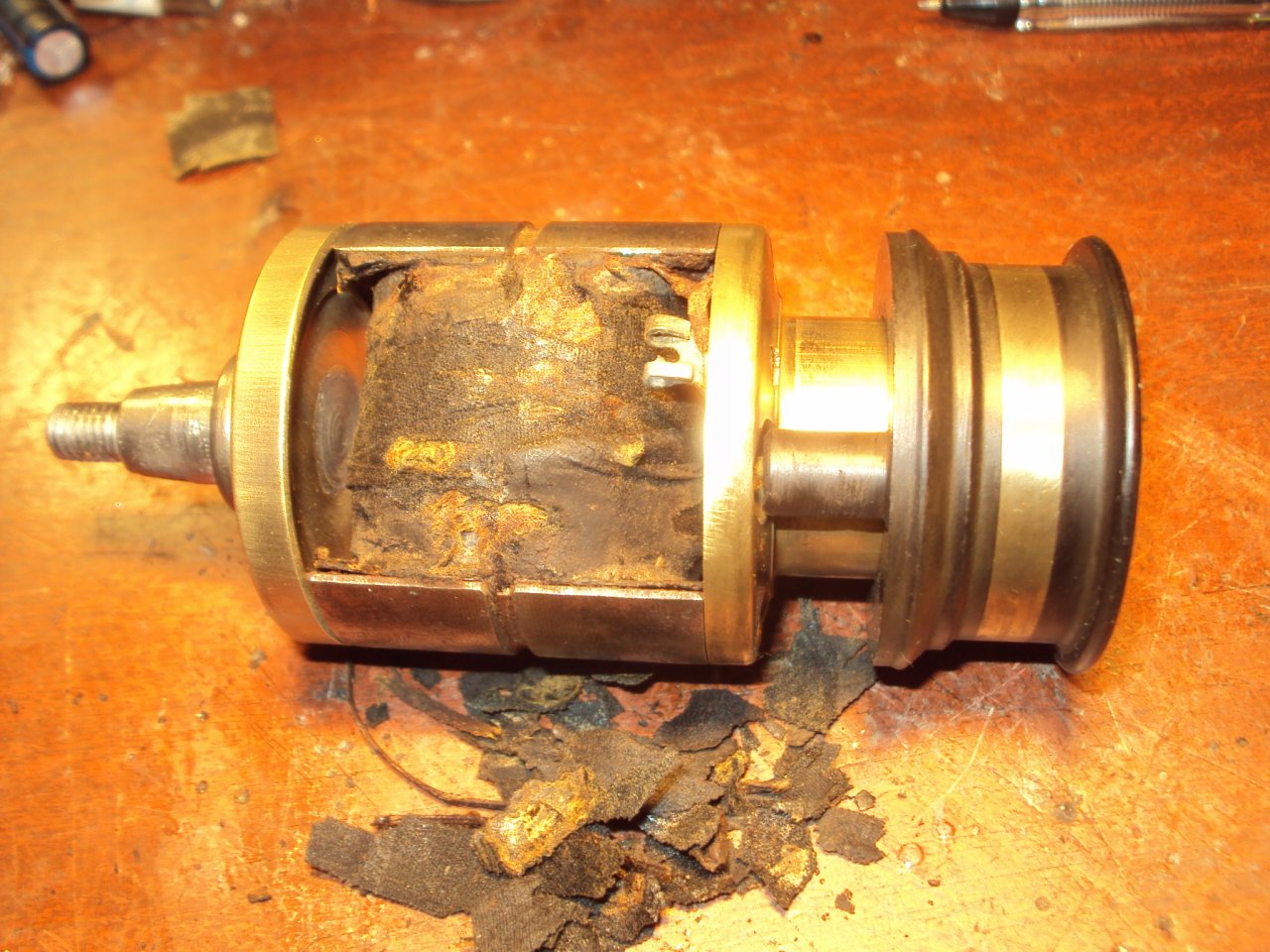

Интересное магнето, катушка зажигания - ротор, ниразу такого конструктива не видел.
Высокое снимается с кольца.

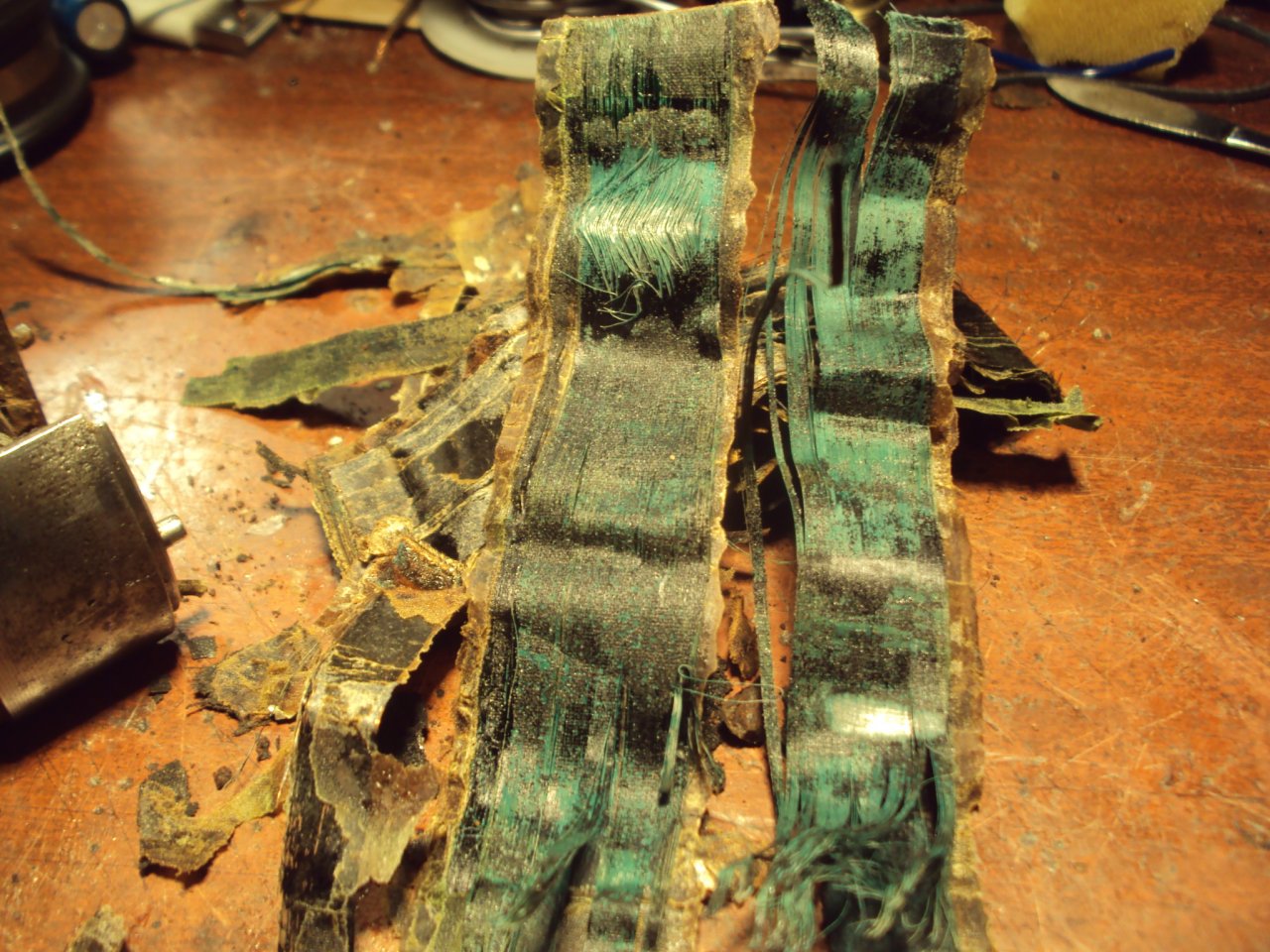

Несколько верхних слоёв обмотки красивого изумрудного цвета.
80 лет даже для немецкой техники много.

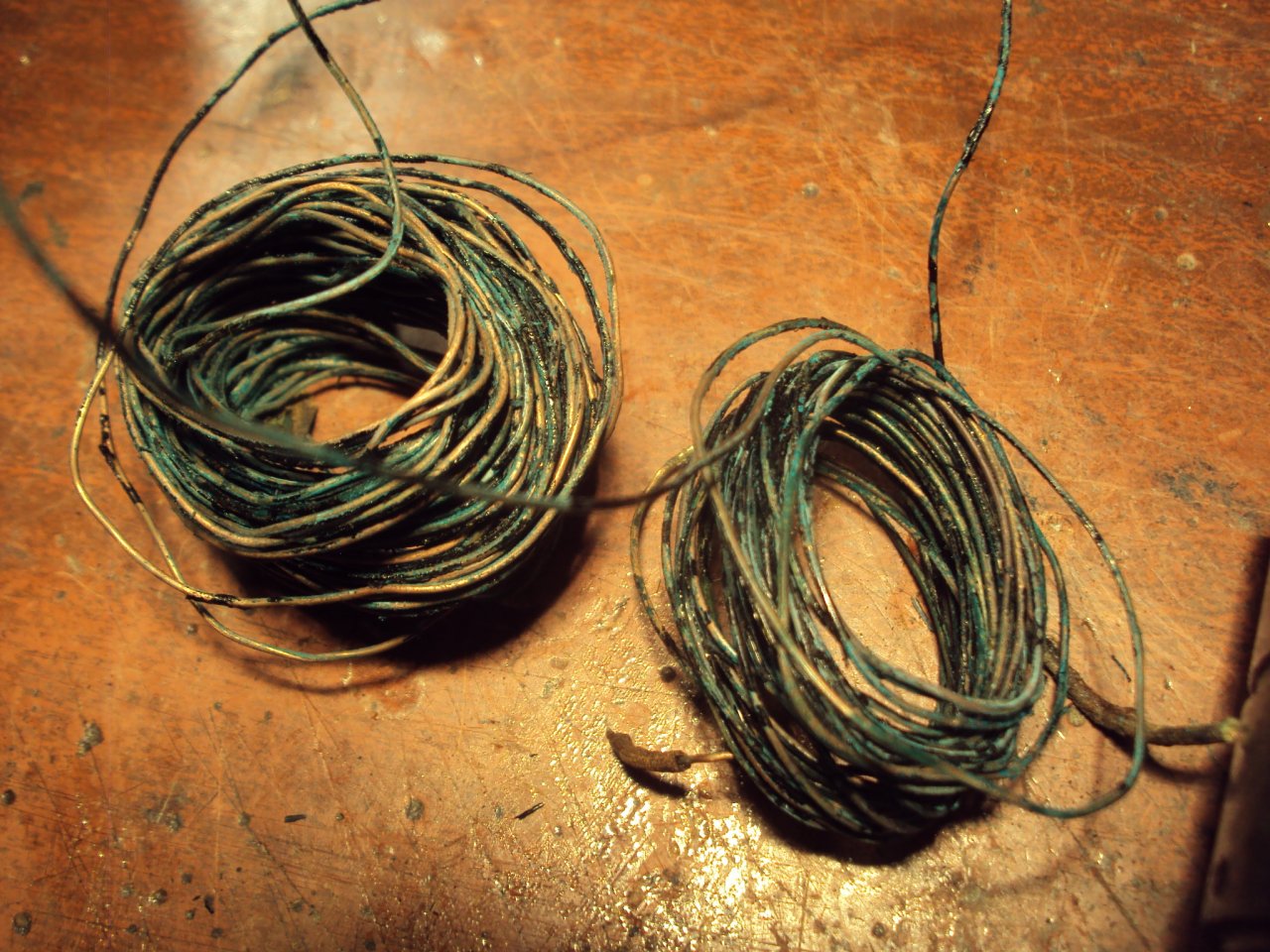

А из первичной обмотки получатся 2-3 комплекта межблочных кабелей.


Вложения

Последнее редактирование:

ovchinnikov 1966

капитан 1-го ранга
Регистрация
29.01.2012
Сообщения
7 795
Карма
889
Имя
Alex
Лодка
Terhi 405. Flinc 320
Мотор
Johnson, Evenrud, Chrysler............
Интересное магнето, катушка зажигания - ротор, ниразу такого конструктива не видел.
Высокое снимается с кольца.
Несколько верхних слоёв обмотки красивого изумрудного цвета.
80 лет даже для немецкой техники много.
А из первичной обмотки получатся 2-3 комплекта межблочных кабелей.
БМВ?


Сергей Б

капитан 1-го ранга
Регистрация
09.12.2017
Сообщения
3 488
Карма
786
Возраст
55
Город
Москва
Имя
Сергей
Лодка
Флинк 320 ТЛА и др.
Мотор
Ямахи 2 и 3, МиннКота 35
Да, Лёш, мотоцикл. Такое же стояло на танковых пускачах, и ещё где то.


ovchinnikov 1966

капитан 1-го ранга
Регистрация
29.01.2012
Сообщения
7 795
Карма
889
Имя
Alex
Лодка
Terhi 405. Flinc 320
Мотор
Johnson, Evenrud, Chrysler............
Да, Лёш, мотоцикл. Такое же стояло на танковых пускачах, и ещё где то.
На Цундапе другой конструктив. Это похожетипа с R35 или Слон. Кстати поляки делают новоделы по конской цене.


Сергей Б

капитан 1-го ранга
Регистрация
09.12.2017
Сообщения
3 488
Карма
786
Возраст
55
Город
Москва
Имя
Сергей
Лодка
Флинк 320 ТЛА и др.
Мотор
Ямахи 2 и 3, МиннКота 35
Недавно перематывал магнето с действущего Кукурузника.
Пока никто не звонил, и никуда не вызывали :lol:


chebarik

капитан 1-го ранга
Регистрация
28.01.2015
Сообщения
6 457
Карма
1 151
Возраст
52
Город
СПб, Gigantic Onions.
Имя
Андрей
Лодка
Афалина-390, Романтика, Казанка
Мотор
Ямаха 40 XWS, Ветерок-8М, West Bend 12 и еще куча старья.

Сергей Б

капитан 1-го ранга
Регистрация
09.12.2017
Сообщения
3 488
Карма
786
Возраст
55
Город
Москва
Имя
Сергей
Лодка
Флинк 320 ТЛА и др.
Мотор
Ямахи 2 и 3, МиннКота 35
На нём вахтовиков развозят, недождавшиеся уже бы шум подняли.


Виталий_Киев

мл. лейтенант
Регистрация
09.09.2012
Сообщения
248
Карма
9
Имя
ViT
Лодка
ПрогреSS-2М
Мотор
Москва30Э

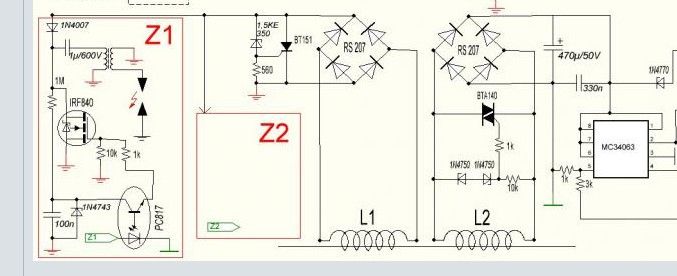

После раскрутки двигателя до 5000 об сгорел ШИМ - контроллер, два кондера на 35В вспухли, 78л05 сгорел. Это спасло два МП от умирания. Ограничитель напряжения не справился с назначением. Собрал новый на симисторе как на схеме и начал проверять его работу нагрузив его на 510 Ом. К сожалению заметил что с ростом оборотов растет и напряжение на выходе. Так если при 700 об. наблюдал 18В то при 1100 стало 27В. Разница 400 об. и напряжение повысилось на 9В... Т,к. больше 1100 об. раскрутить вал не могу то домотал еще 200 витков и получил на выходе 39В. Осцил показывает отсечки с двух сторон начиная с малых оборотов. Делал проверку на входе 40В трансформатором через лампу ,так со 100 ваттной лампой на выходе были все 40В, поменял на 60 ватт тогда получил нормальный выход 25В. Расчитывал что больше 27В напряжение не будет подниматься во всем диапазоне оборотов. Для ШИМа это нормальное напряжение. ШИМ выдает 9В (как Крона от которой произвожу пуск мотора) 78л05 питает микруки. Ток потребления порядка 35мА. Симистор, ШИМ - холодные, а 78л05 нагревается прилично. Нигде не могу найти на нее допустимую мощность рассеяния.


Вложения

Сергей Б

капитан 1-го ранга
Регистрация
09.12.2017
Сообщения
3 488
Карма
786
Возраст
55
Город
Москва
Имя
Сергей
Лодка
Флинк 320 ТЛА и др.
Мотор
Ямахи 2 и 3, МиннКота 35
У них в зависимости от типа корпуса от 0,35 до 0,75 ватта.
Но тепловое сопротивление 230 градусов на ватт, с разными людьми разговаривал, говорят до 50 ма, при входном 12-15 вольт надёжна, но уже тёплая.
Выше 20 вольт не реомендуют грузить больше 30 ма.


Motorix

капитан 2-го ранга
Регистрация
16.11.2010
Сообщения
1 130
Карма
118
Лодка
Южанка
Мотор
Мерк 15, Вихрь 25, Нептун 23
У них в зависимости от типа корпуса от 0,35 до 0,75 ватта.
Но тепловое сопротивление 230 градусов на ватт, с разными людьми разговаривал, говорят до 50 ма, при входном 12-15 вольт надёжна, но уже тёплая.
Выше 20 вольт не реомендуют грузить больше 30 ма.
Для нужд питания микроконтроллеров её ненадо использовать. Обычно даже при почти нулевом потреблении хлопают, в куски, даже при 18v. Она неплохо справляется при 10v входящих. Маx ток с радиатором можно вытянуть около 0.8А. Тут ещё как повезёт с производителем. Их кто только не делает сейчас.


Сергей Б

капитан 1-го ранга
Регистрация
09.12.2017
Сообщения
3 488
Карма
786
Возраст
55
Город
Москва
Имя
Сергей
Лодка
Флинк 320 ТЛА и др.
Мотор
Ямахи 2 и 3, МиннКота 35
У меня была коллекция советских приёмников, в кожаных чехлах, дохуа мы их навыпускали, у меня больше 50 штук было, и на 78L09 сделал несколько блоков питания от сети, на трансиках ТПГ, на входе под нагрузкой было 14 вольт, дык две штуки умерли, тоже их не пользую.
При обственном потреблении 6 ма, можно на питание процессора поставить стабилитрон КС147 с диодом, при том же потреблении будет гораздо надёжнее.


Виталий_Киев

мл. лейтенант
Регистрация
09.09.2012
Сообщения
248
Карма
9
Имя
ViT
Лодка
ПрогреSS-2М
Мотор
Москва30Э
Не знаю почему но Алексей в своей схеме указал номиналы на ограничитель уж очень завышенные. В цепь управления установил 56 Ом и все заработало как надо. Думаю и 10к завышен на порядок.
