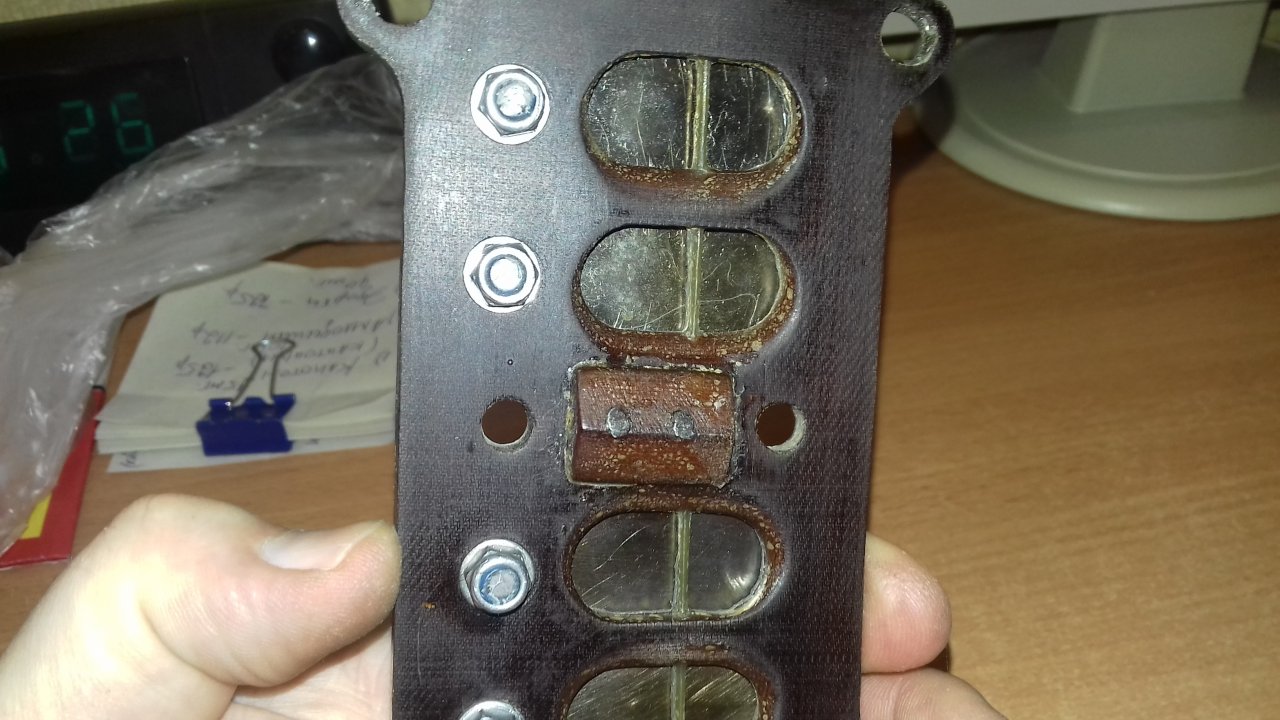

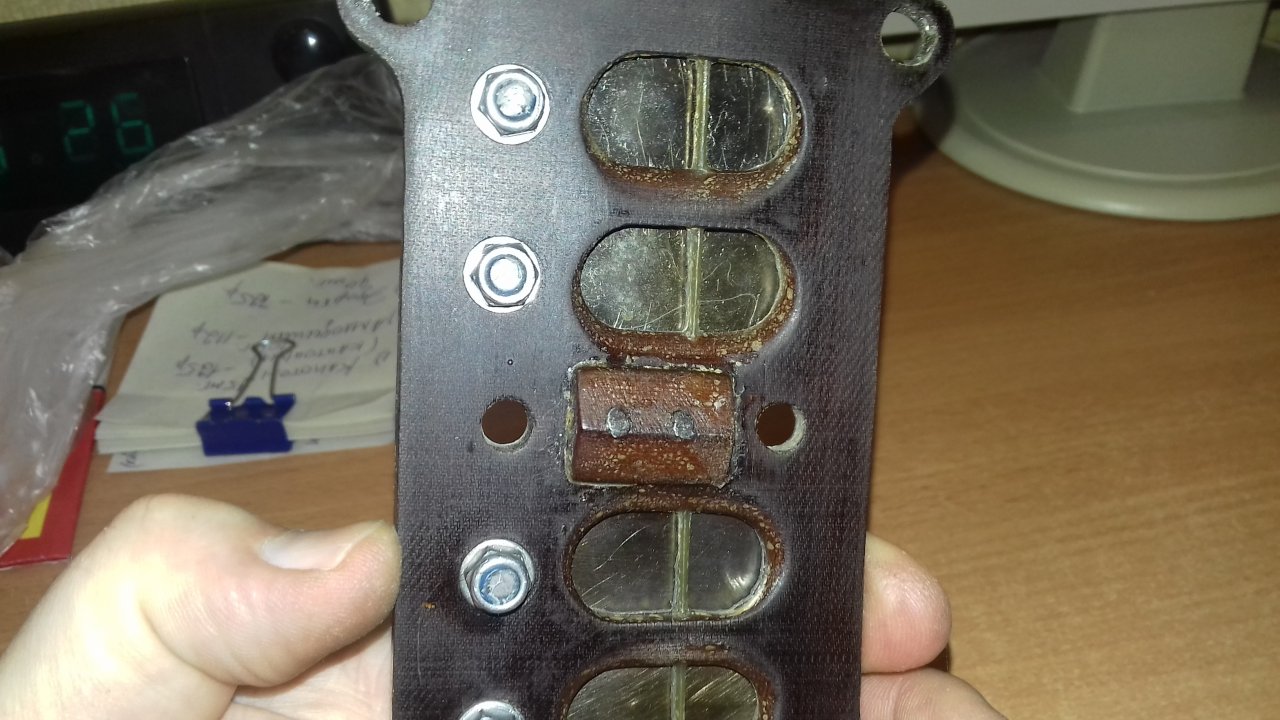

По стоковым клапанам именно Москва 10 , 12 .5 эти перемычки на перегородке присутствуют. Возможно при повышения давления в картере присутствует излом клапана. Но это на Ветерковской перегородке, на Московской все иначе, три а не два окна.


Пограничник

капитан 3-го ранга
Регистрация
19.09.2016
Сообщения
772
Карма
341
Город
Тольятти Самарская обл
Имя
Роман
Лодка
reef 320 нднд
Мотор
Ветерок 12
Резина думаю еще лучше будет поглощать резонансные колебания клапана без усталостных разрушений. Надо пробовать. Настроил клапана на продув, червь заел, снова снял , обезжирил подготовил к оклейке. Если при настройке клапана по резиновой перегородке будет такой же геморрой , сразу дам знать.


Пограничник

капитан 3-го ранга
Регистрация
19.09.2016
Сообщения
772
Карма
341
Город
Тольятти Самарская обл
Имя
Роман
Лодка
reef 320 нднд
Мотор
Ветерок 12

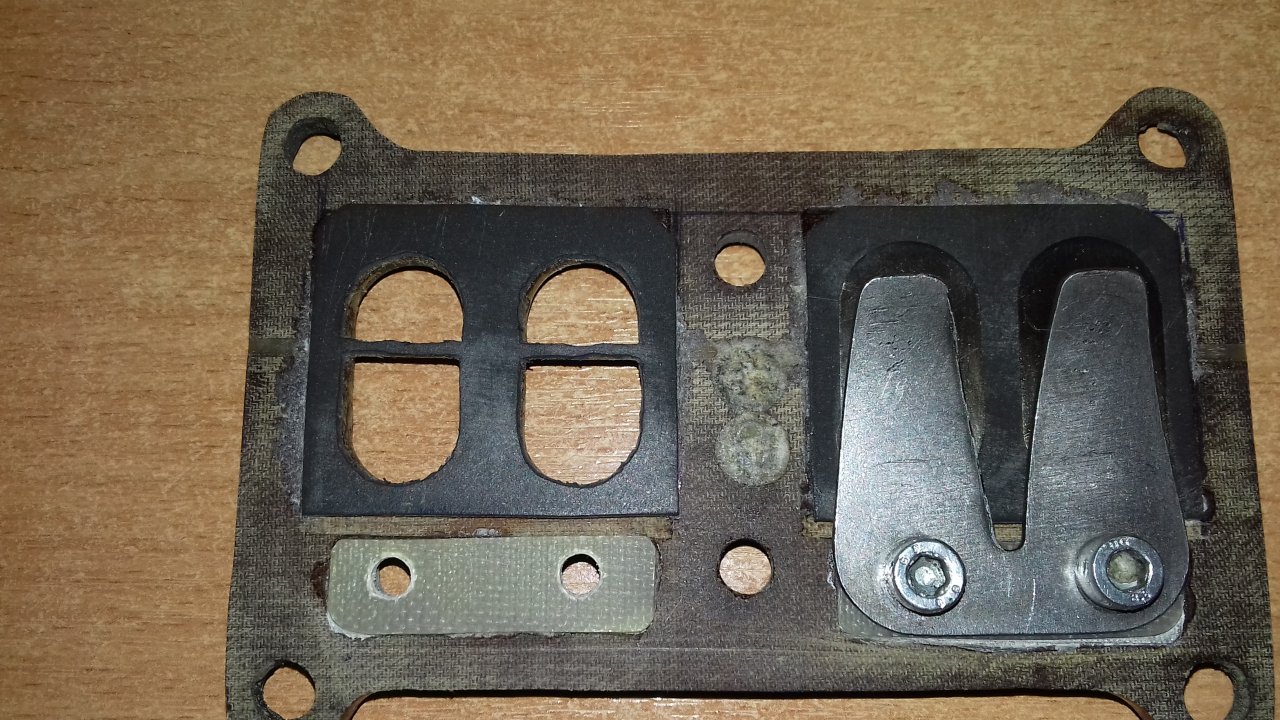

Резина МБС что 1мм , что 2 мм -не критично, примерял, главное ,подкладка под крепление клапана.


Пограничник

капитан 3-го ранга
Регистрация
19.09.2016
Сообщения
772
Карма
341
Город
Тольятти Самарская обл
Имя
Роман
Лодка
reef 320 нднд
Мотор
Ветерок 12
Рассматривал всякие варианты , и герметик МБС и силикон. При примерке все же резина по моему мнению оптимальна. Силикон - растягивается чрезмерно, герметик силиконовый- нет доверия к износу поверхности, так что резина хоть и твердость по Шору А 56-60.


Пограничник

капитан 3-го ранга
Регистрация
19.09.2016
Сообщения
772
Карма
341
Город
Тольятти Самарская обл
Имя
Роман
Лодка
reef 320 нднд
Мотор
Ветерок 12

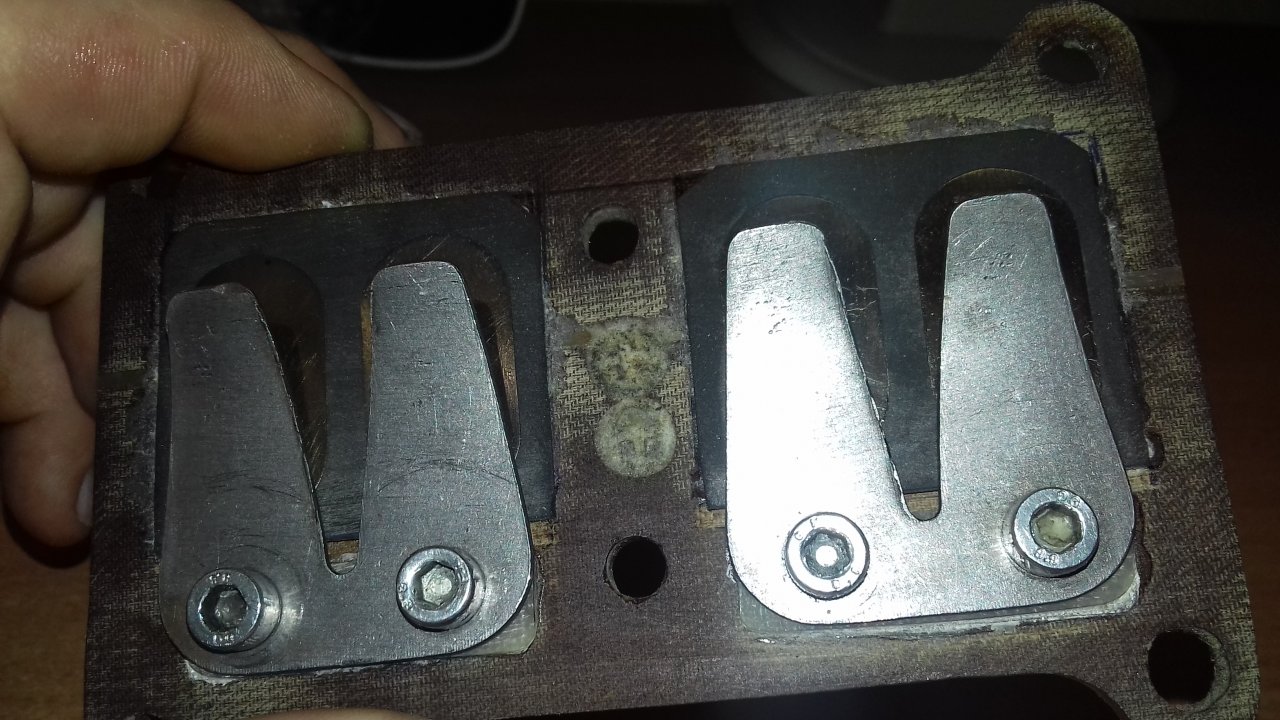

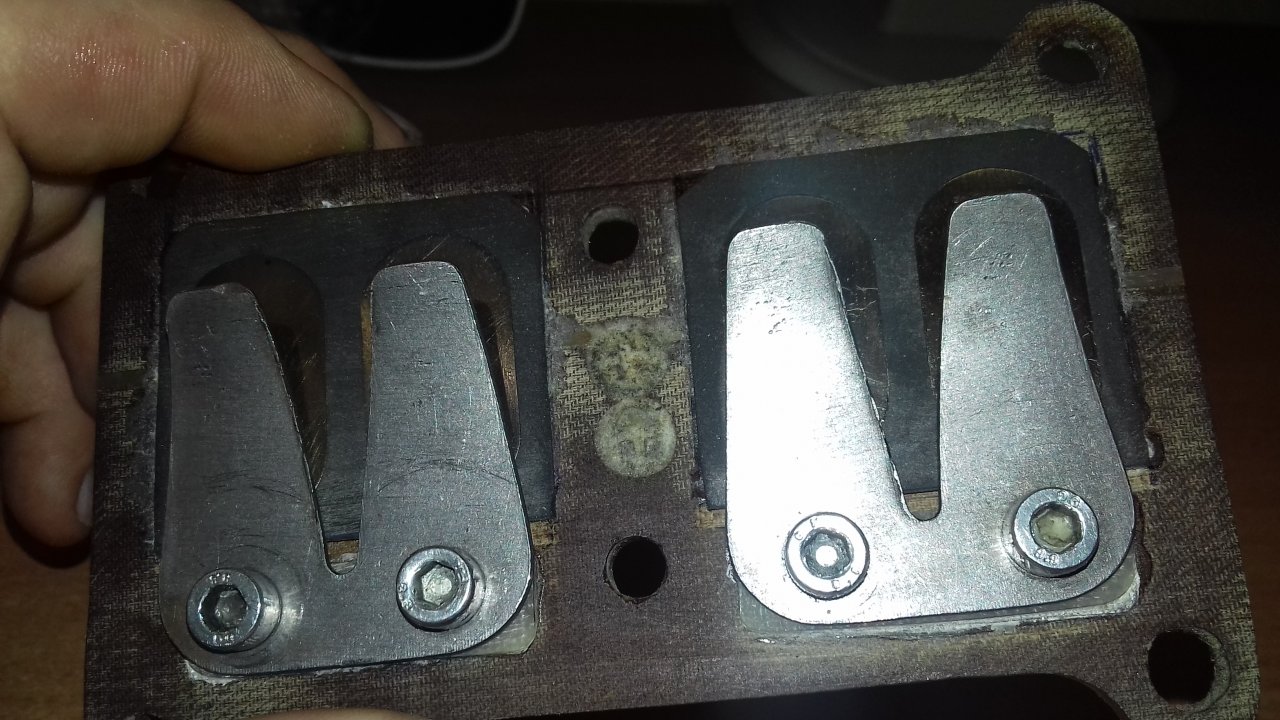

Установил клапана, ограничители, затянул. Герметичность без всяких настроек отличная. Просто выставил клапан по окну и все.


Вложения

Алексей 63

капитан 1-го ранга
Регистрация
16.02.2018
Сообщения
2 219
Карма
485
Возраст
46
Город
Жигулевск
Имя
Алексей 63
Лодка
ПВХ Бриг Балтик 350
Мотор
Ветерок 8М
Всё таки не стал ждать, замачивать в бензине? Под клапана с ограничителями что подложил, стеклотекстолит, как и планировал? Толщина такая же, как на резиновой пластине ?


Пограничник

капитан 3-го ранга
Регистрация
19.09.2016
Сообщения
772
Карма
341
Город
Тольятти Самарская обл
Имя
Роман
Лодка
reef 320 нднд
Мотор
Ветерок 12
Результат стоил свеч Леш)) Уверен будет работать долго и счастливо, комплектующие хорошие. Подложка стеклотекстолит , завалялся кусочек , 1.35мм. Как все поклеил , чуть шлифанул на наждачной бумаге грубой ,ну и клапана сразу поставил. Я доволен, сделал так как хотел, получилось не хуже чем на Ямахе)))


Пограничник

капитан 3-го ранга
Регистрация
19.09.2016
Сообщения
772
Карма
341
Город
Тольятти Самарская обл
Имя
Роман
Лодка
reef 320 нднд
Мотор
Ветерок 12
Леш , клеил не силиконовую подложку. Купил техпластину МБС 1мм . Клей Космофен с12 , обезжириватель. Пробная приклейка к текстолиту, сразу отмел силикон. Клеит не по всей плосткости, приклеил кусочек резины МБС-насмерть, как вулканизация, о подложках стеклотекстолитовых просто молчу,монолит.


Алексей 63

капитан 1-го ранга
Регистрация
16.02.2018
Сообщения
2 219
Карма
485
Возраст
46
Город
Жигулевск
Имя
Алексей 63
Лодка
ПВХ Бриг Балтик 350
Мотор
Ветерок 8М
Результат стоил свеч Леш)) Уверен будет работать долго и счастливо, комплектующие хорошие. Подложка стеклотекстолит , завалялся кусочек , 1.35мм. Как все поклеил , чуть шлифанул на наждачной бумаге грубой ,ну и клапана сразу поставил. Я доволен, сделал так как хотел, получилось не хуже чем на Ямахе)))
Рассекатель приделаю, свою на обклейку тебе привезу:oops:, может Ветряха выйдет вместо Ветерка:drugi::D?


Пограничник

капитан 3-го ранга
Регистрация
19.09.2016
Сообщения
772
Карма
341
Город
Тольятти Самарская обл
Имя
Роман
Лодка
reef 320 нднд
Мотор
Ветерок 12

Пограничник

капитан 3-го ранга
Регистрация
19.09.2016
Сообщения
772
Карма
341
Город
Тольятти Самарская обл
Имя
Роман
Лодка
reef 320 нднд
Мотор
Ветерок 12
Долго в РТИ продавана мучил вопросами. В итоге 1.5 м длинной и 20 см шириной 510гр за 86 рублей)) Можно вкруговую и везде поклеить)))


Subarist72

матрос
Регистрация
21.01.2020
Сообщения
13
Карма
1
Город
Тюмень
Имя
Виктор
Лодка
Badger 300 Sport Line
Мотор
Ветерок-8М
Установил клапана, ограничители, затянул. Герметичность без всяких настроек отличная. Просто выставил клапан по окну и все.
Отличная работа! Когда испытания?

Скажите, площадь окон ветерковской клапанной перегородки меньше чем на москве? Там где 3 окна. дело в том что мой мотор в разобранном состоянии, и клапанная перегородка в руках, тексталита валом любого, и есть отличный "напильник" с ЧПУ то есть можно любую сварганить. Но то что делать надо это 100% так как я свою уже испортил((


Subarist72

матрос
Регистрация
21.01.2020
Сообщения
13
Карма
1
Город
Тюмень
Имя
Виктор
Лодка
Badger 300 Sport Line
Мотор
Ветерок-8М
Я же правильно понимаю, что цель замены стандартных клапанов ветерок 8 на клапана от москвы это увеличить площадь впускных путей?


Алексей 63

капитан 1-го ранга
Регистрация
16.02.2018
Сообщения
2 219
Карма
485
Возраст
46
Город
Жигулевск
Имя
Алексей 63
Лодка
ПВХ Бриг Балтик 350
Мотор
Ветерок 8М
Я же правильно понимаю, что цель замены стандартных клапанов ветерок 8 на клапана от москвы это увеличить площадь впускных путей?


Алексей 63

капитан 1-го ранга
Регистрация
16.02.2018
Сообщения
2 219
Карма
485
Возраст
46
Город
Жигулевск
Имя
Алексей 63
Лодка
ПВХ Бриг Балтик 350
Мотор
Ветерок 8М
Вить, первая страница посвящена вопросам замены клапанов, и я тут выше про это написал. На иномоторах такой же мощности тоже 3 клапана на цилиндр неспроста поставили.


Пограничник

капитан 3-го ранга
Регистрация
19.09.2016
Сообщения
772
Карма
341
Город
Тольятти Самарская обл
Имя
Роман
Лодка
reef 320 нднд
Мотор
Ветерок 12
Я же правильно понимаю, что цель замены стандартных клапанов ветерок 8 на клапана от москвы это увеличить площадь впускных путей?

Простой расчет(замер) площади 3х окон дадут исчерпывающий ответ. Суммарная площадь окон должна быть больше в 1.3 р площади диффузора карбюратора. Калькулятор онлайн в помощь. Площадь карбюратора В8 при диаметре диффузора 16мм = 201мм , площадь суммарная трех впускных окон должна быть примерно 460-470 мм .


Пограничник

капитан 3-го ранга
Регистрация
19.09.2016
Сообщения
772
Карма
341
Город
Тольятти Самарская обл
Имя
Роман
Лодка
reef 320 нднд
Мотор
Ветерок 12
Испытания клапанной перегородки только на воде.

Последнее редактирование:

Subarist72

матрос
Регистрация
21.01.2020
Сообщения
13
Карма
1
Город
Тюмень
Имя
Виктор
Лодка
Badger 300 Sport Line
Мотор
Ветерок-8М
Спасибо! Тогда буду считать, и подгонять )))

Скажите, а вы не знаете какая сталь используется на лепестках?

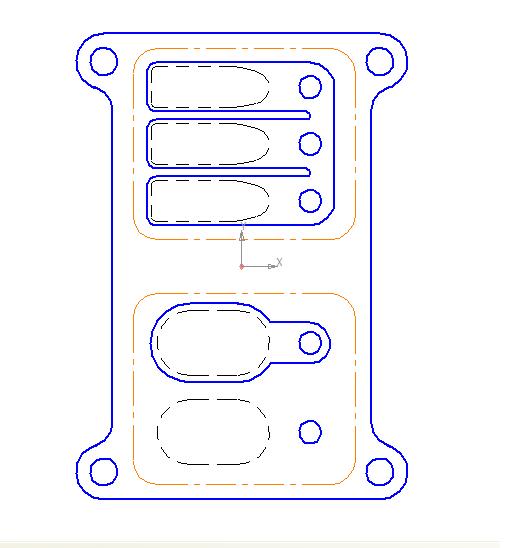

171775

Расчеты показали что площадь 3х окон составляет 814 мм2 ))

Рассчитал сток 2 отверстия = 368.868мм2 Или я что то не правильно считаю?

Последнее редактирование:

Subarist72

матрос
Регистрация
21.01.2020
Сообщения
13
Карма
1
Город
Тюмень
Имя
Виктор
Лодка
Badger 300 Sport Line
Мотор
Ветерок-8М
Я понимаю так! Исходя из объема двигателя Инженера Ульяновского завода рассчитали диаметр диффузора карбюратора! Суть карбюратора ведь в том что бы он приготовил топливо воздушную смесь. А клапанная перегородка это всего лишь клапан, который в одну сторону пропускает а в обратную нет. И я думаю что, чем меньше препятствий для прохождения ТВС, тем лучше.

На примере взять двигатель 2108, был с двумя дырами на целиндр, а сделали четыре, для чего? Для того что бы большее количество ТВС попало в горшок, верно? Шлифуют и полируют впускные коллекторы что бы смесь безпрепятственно проходила в этот горшок.
