Модель упрощенная без сломов на бортах и подштамповок-реданов на днищевых листах. Также изменена длина до 3500. Может кому и пригодится из фанерки сваять. Себе-то в качестве складной задумал сваять ее. Файл во вложении.
Из фанерки может получиться несколько "напряжно"... в смысле может вообще не получиться - слишком крутые загибы даже для тонкой фанерки. Лодка у Вас получится для очень тихой воды... это так задумано?
Если Вы ещё не начали строить, то попробуйте взять у нас на сайте "суперкартоп". Это - бесплатно. Можно масштабировать в Вашей программе. Мы тоже делали модельку по результатам. Потом было построено несколько лодок без проблем разными людьми. Одна там есть на фото.


Георг Ом

капитан 1-го ранга
Регистрация
01.07.2016
Сообщения
1 709
Карма
233
Возраст
39
Город
Богородск
Имя
Юрий
Лодка
Есть Прогресс-2, Ока-2 РЗАА, была Малютка-2
Мотор
Вихри, Ветерок-8, ЛМ-1, Чайка и немного самопалов
Не знаю как там насчет тихой воды, а Автобот что оригинальный разборный, что построенный по мотивам энтузиастами из фанеры совсем не для тихой воды предназначен. По сути это один из лучших картопов по мореходности и легкости хода одновременно. Ваш картоп тоже посмотрю, но у меня задача сделать складную лодку как американская Порта-Бот или немецкий Инстабот. Были-бы нормальные фотки такой лодки на 12 футов ровно сбоку, ровно сверху, и ровно спереди, то можно было-бы во Фришипе наколдовать ее, но теоретический чертеж на лодку с известными мне свойствами и нужными габаритами есть только на Автобот.


Георг Ом

капитан 1-го ранга
Регистрация
01.07.2016
Сообщения
1 709
Карма
233
Возраст
39
Город
Богородск
Имя
Юрий
Лодка
Есть Прогресс-2, Ока-2 РЗАА, была Малютка-2
Мотор
Вихри, Ветерок-8, ЛМ-1, Чайка и немного самопалов
Посмотрел Суперкартоп. Для картопа слишком тяжел. Автобот весит всего 58 кг при том что еще и разборный, и высоту на миделе имеет 450, а в вашем проекте 400. В общем же обводы Суперкартопа такие же как и у Автобота, но килеватость меньше и длина. Я пытаюсь массу уложить в 30-35 кг при миделе 450 и длине 3500. Заранее понимаю что и распорок-сидений может получиться вместо трех четыре, и палубу в носу также для жесткости надо добавлять, но это будет лодка с другими свойствами. В случае фигового складывания модельки 1/14 из полипропиленовой пленки от папок буду думать в сторону поиска фоток Портабота или Инстабота чтоб их смоделировать. У них проблем со складываемостью особых нет.


КиЖиМ

капитан 3-го ранга
Регистрация
05.06.2016
Сообщения
725
Карма
84
Город
Астрахань
Имя
Евгений
Лодка
отсутствует
Мотор
отсутствует

Серый Инженер

лейтенант
Регистрация
08.07.2016
Сообщения
251
Карма
261
Город
Тюмень
Имя
Серый
Лодка
Прогресс, Сани Фокса, Деревянная водоизмещайка
Мотор
парсун 40
Re: Выкройки на катер

Продублирую сюда, раскрой на JetBuggy, передали в свободное пользование, проект Сергея Гурьянова (Борода), передал Влад (Барин), за что сердечно их благодарю! Если что, автор готов ответить на все возникшие вопросы по сборке, по почте. http://jetboatforum.ru/viewtopic.php?f= ... &sk=t&sd=a
Подтормаживаю на пять лет)))
Подскажите пожалуйста,
Есть где-нибудь видео на ходу именно этой лодки.

А то пересмотрел кучу видео по таким судам - половина брызгаются ужоснах просто


59RUS

капитан 1-го ранга
Регистрация
02.05.2018
Сообщения
2 897
Карма
880
Возраст
52
Город
г. Пермь
Имя
Владимир
Лодка
Были Днепр + В-30, Казанка 5 + В-30 х 2, Казанка 5М + В-30Э х 2 Сейчас Обь, Кайман 330 Мнёв
Мотор
Мерк 15м
.....
Подскажите пожалуйста,
Есть где-нибудь видео на ходу именно этой лодки.......
Есть, только это катер, там стационар стоит ;)

"Покопай" этот канал, там много видео с этим проектом, его делал автор именно для него.
Светлая ему память...

Ещё полистай эту тему, там есть видео и фото от людей построивших по этому проекту.


Георг Ом

капитан 1-го ранга
Регистрация
01.07.2016
Сообщения
1 709
Карма
233
Возраст
39
Город
Богородск
Имя
Юрий
Лодка
Есть Прогресс-2, Ока-2 РЗАА, была Малютка-2
Мотор
Вихри, Ветерок-8, ЛМ-1, Чайка и немного самопалов
Вы невнимательны. Впрочем, решать Вам.
Невнимательностью не страдаю. Рассеян бываю, но чтобы незаметить основное сходство Суперкартопа с Автоботом надо просто не знать последний. Просто уменьшили высоту борта и подъем в носу убрали. Остальное в обводах практически один в один, и даже описание того почему в носу решение такое же как и у Автобота. То как жесткость всей конструкции отсеками в носу и корме в данной лодке обеспечивается не делает лодку абсолютно новой моделью. Обычно это так и называют лодкой по мотивам такого-то прототипа. Только прототип из АМГ больших размеров и меньшего веса. Если кого-то устраивает то, что предложено в варианте Суперкартопа, то можно порадоваться за их непритязательность. Я же всегда считаю что новое должно быть хотя-бы не хуже старого.


КиЖиМ

капитан 3-го ранга
Регистрация
05.06.2016
Сообщения
725
Карма
84
Город
Астрахань
Имя
Евгений
Лодка
отсутствует
Мотор
отсутствует
Невнимательностью не страдаю. Рассеян бываю, но чтобы незаметить основное сходство Суперкартопа с Автоботом надо просто не знать последний. Просто уменьшили высоту борта и подъем в носу убрали. Остальное в обводах практически один в один, и даже описание того почему в носу решение такое же как и у Автобота. То как жесткость всей конструкции отсеками в носу и корме в данной лодке обеспечивается не делает лодку абсолютно новой моделью. Обычно это так и называют лодкой по мотивам такого-то прототипа. Только прототип из АМГ больших размеров и меньшего веса. Если кого-то устраивает то, что предложено в варианте Суперкартопа, то можно порадоваться за их непритязательность. Я же всегда считаю что новое должно быть хотя-бы не хуже старого.
Угу... вот поэтому у Вас проблемы с растяжкой...


Telenkov

капитан 1-го ранга
Регистрация
25.05.2013
Сообщения
3 421
Карма
301
Возраст
48
Город
Нижегородская обл. Арзамас
Имя
Алексей
Лодка
Прогрес 4, ПВХ 380, РИБ 2037, РИБ 480
Мотор
Меркури-60, вихрь-30 2шт., сузуки-30, ямаха-40

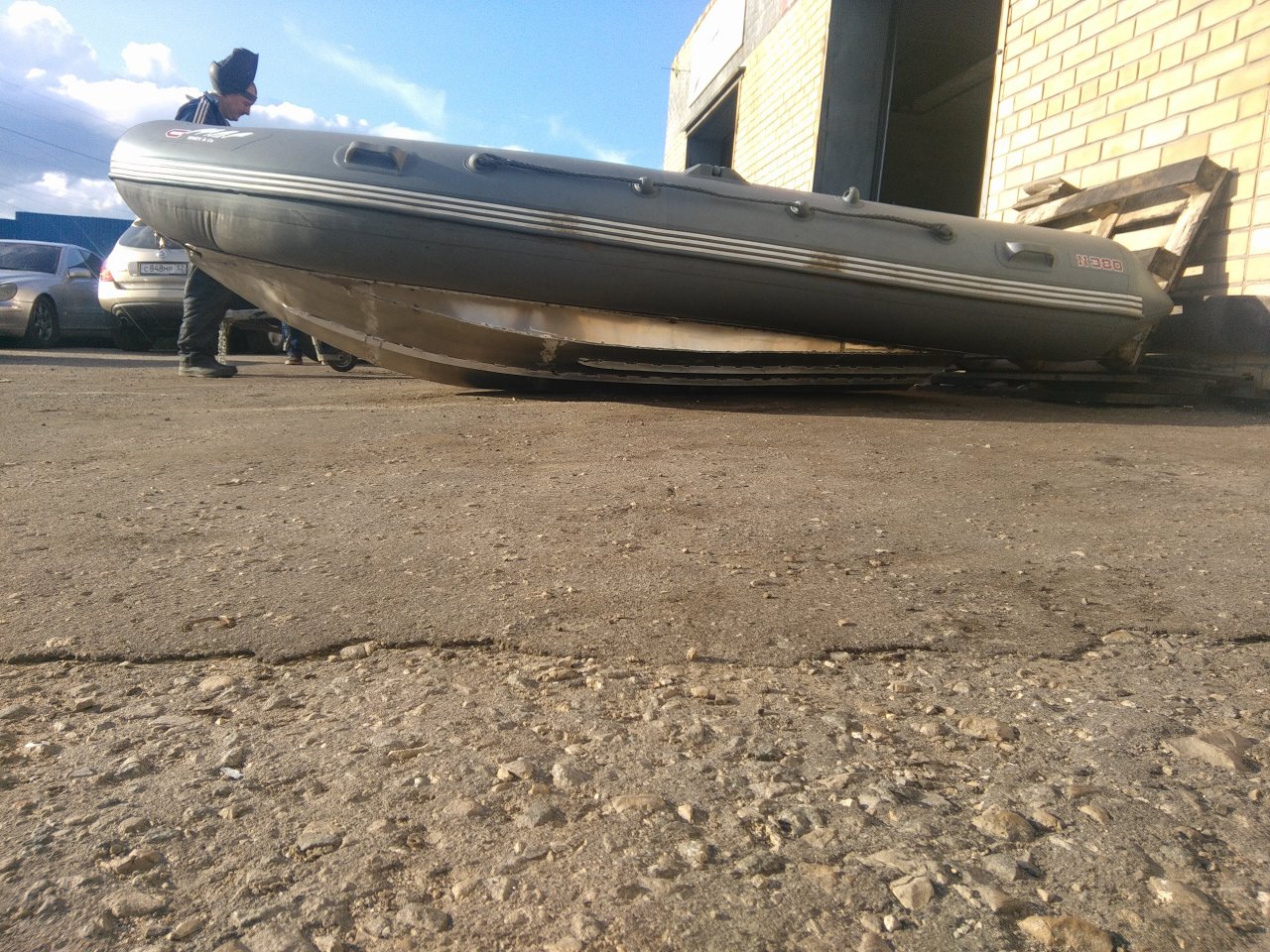

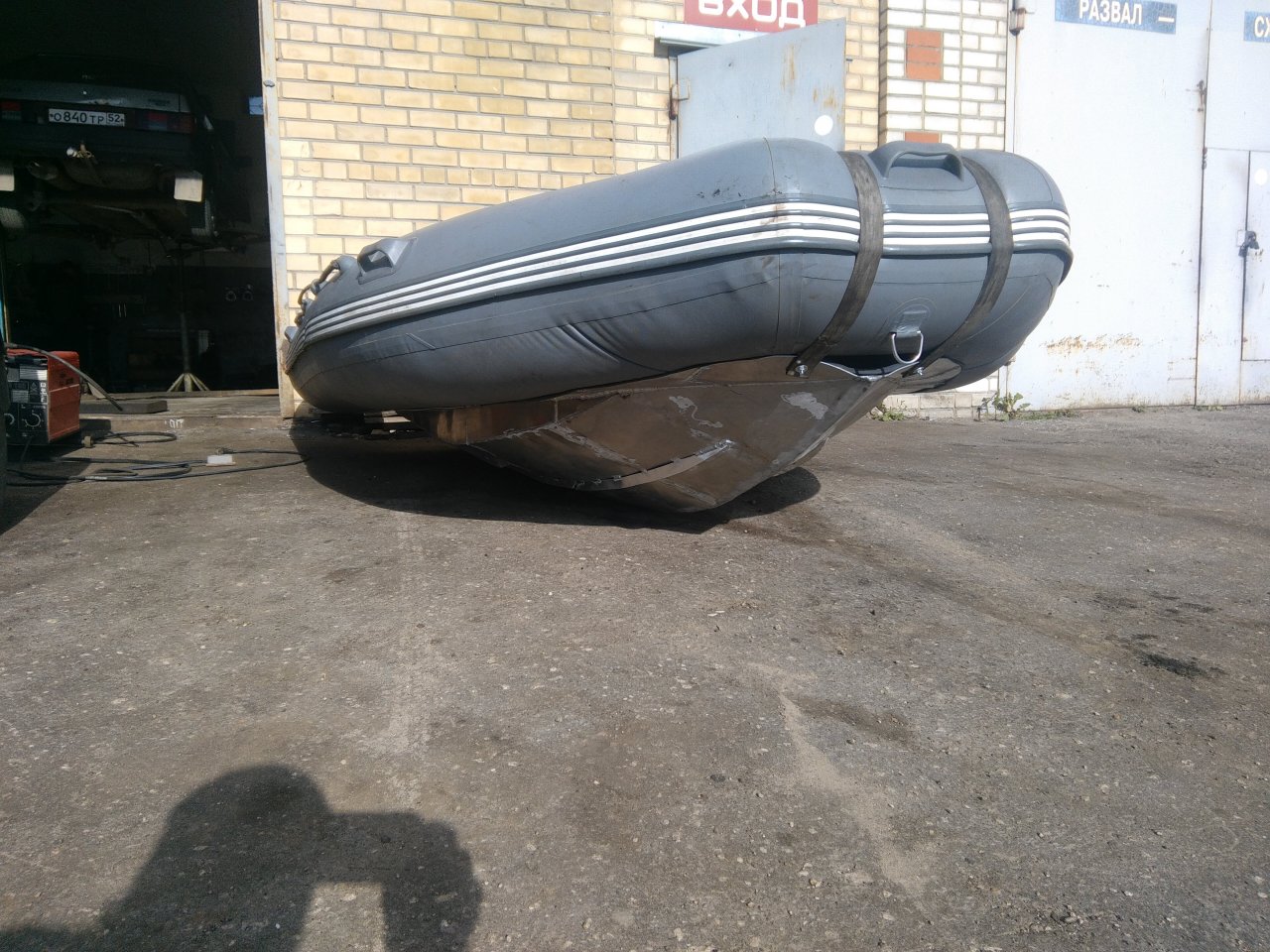

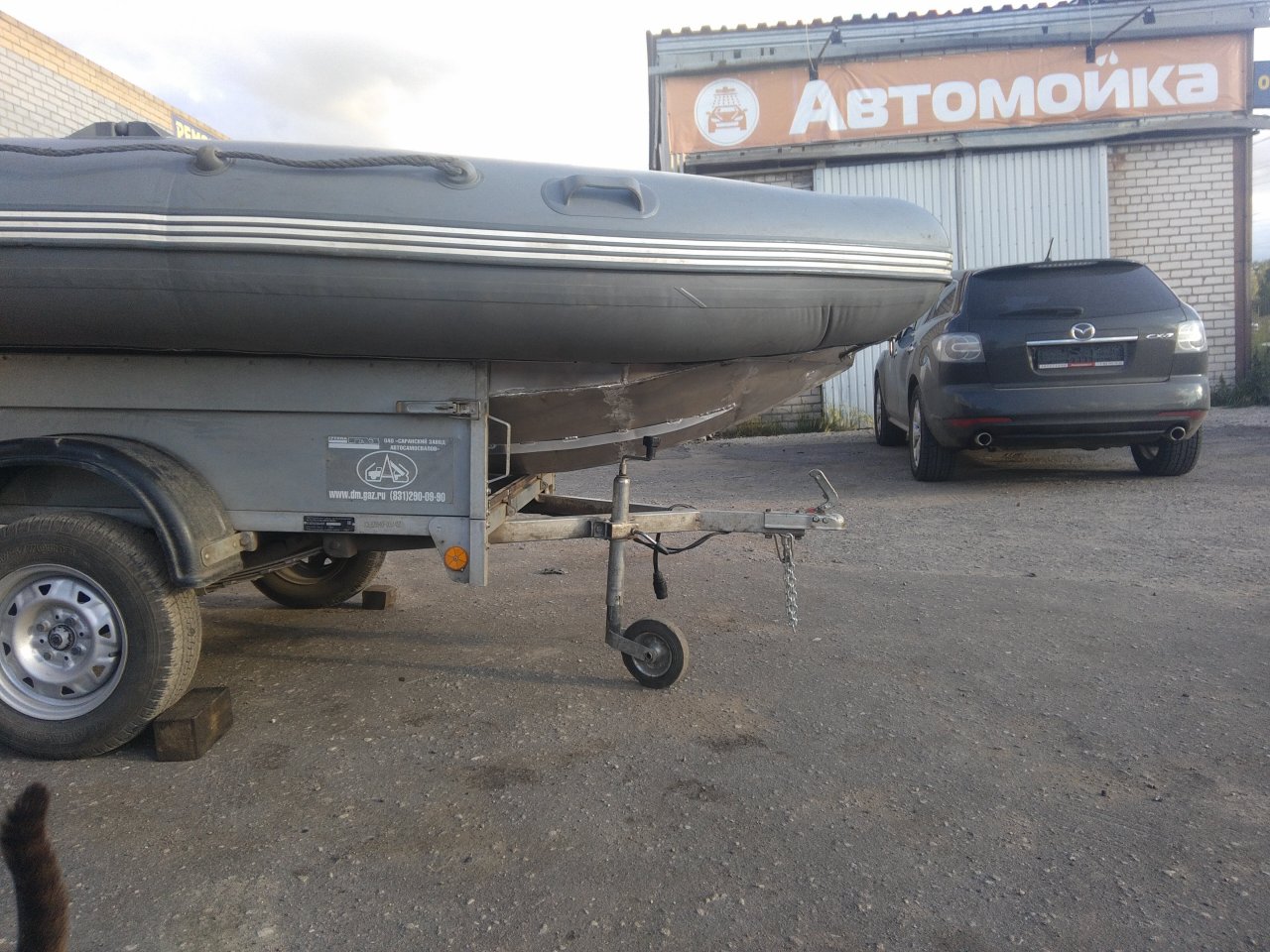

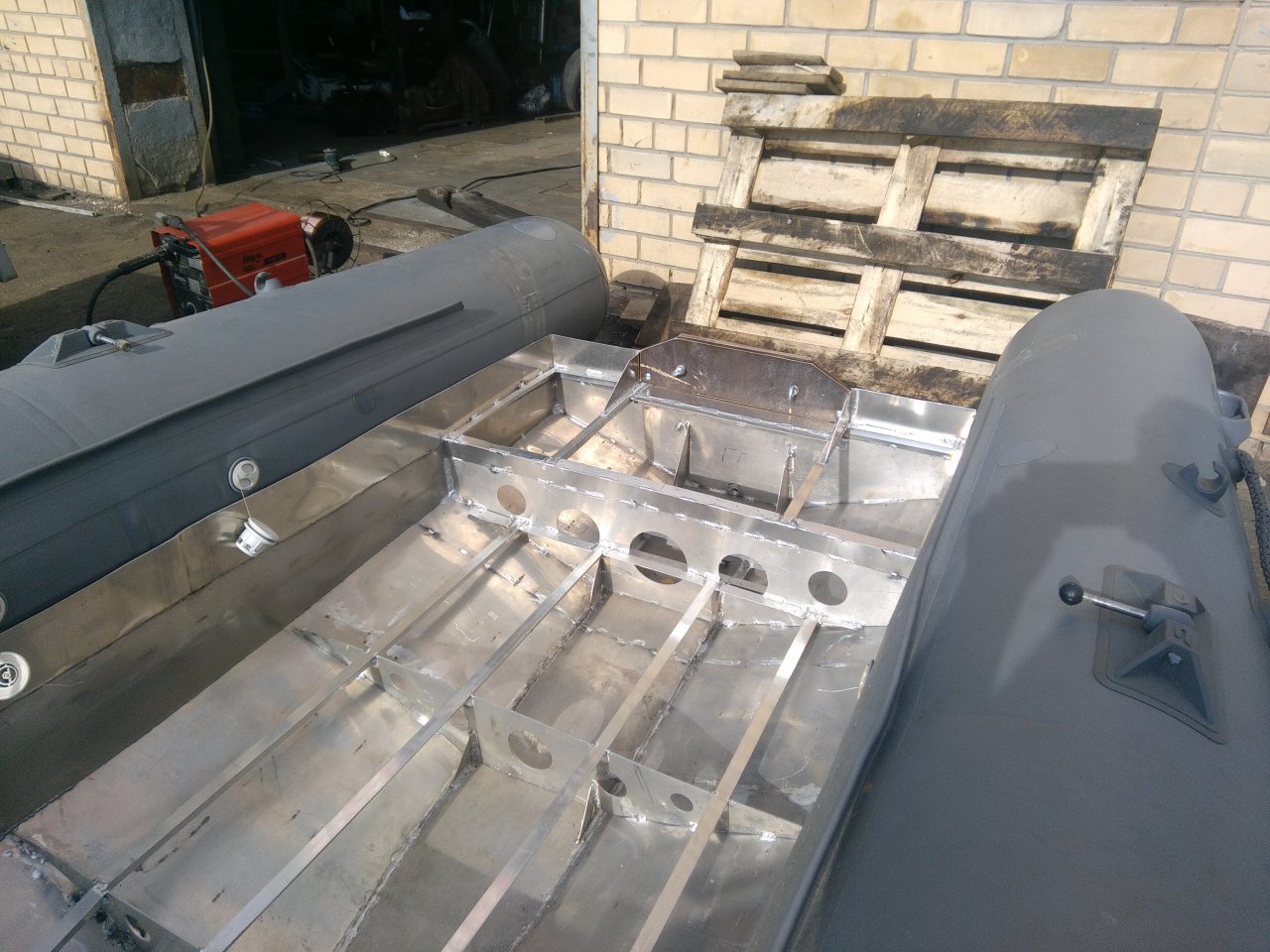

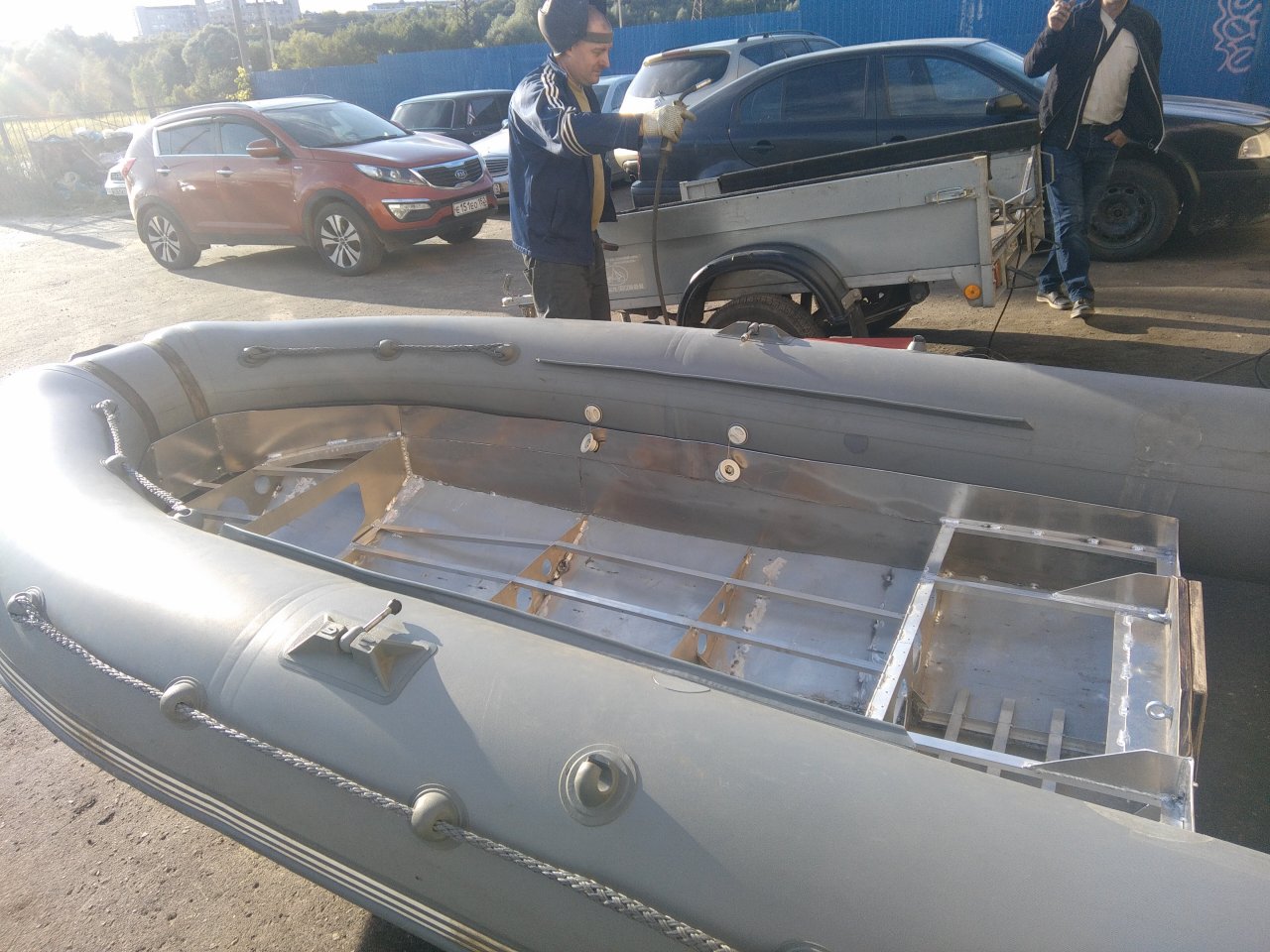

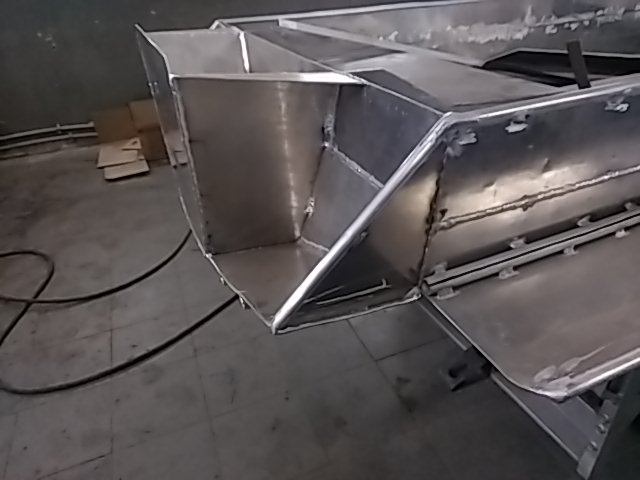

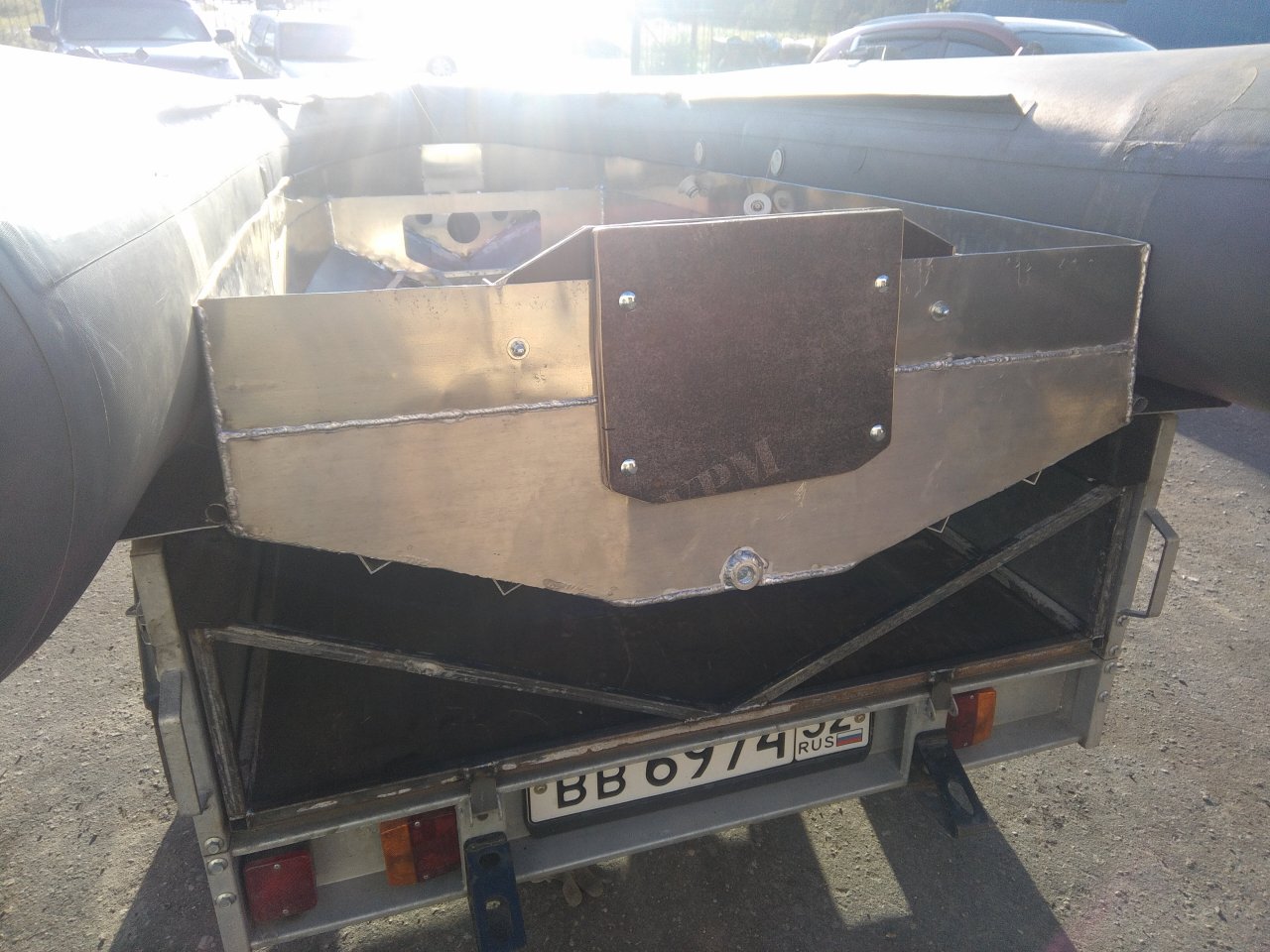

Почти доделали РИБчик. Нашли измочаленную пвхашку, сняли все не нужное, заклеили дырки, приклеили ликтрос. Нос у нее был приподнят, у нас ложементы прямые, ликтрос такой загиб не держит, пришлось прижимать балоны к ложементам в носу лентами. Решили что временно пусть будет так (но я уверен что это на всегда) отсюда и складки. Транец сделали.


Вложения

59RUS

капитан 1-го ранга
Регистрация
02.05.2018
Сообщения
2 897
Карма
880
Возраст
52
Город
г. Пермь
Имя
Владимир
Лодка
Были Днепр + В-30, Казанка 5 + В-30 х 2, Казанка 5М + В-30Э х 2 Сейчас Обь, Кайман 330 Мнёв
Мотор
Мерк 15м
Поздравляю! Удачных испытаний :drinks:

З.Ы. Лёш, посмотрел фото с пристрастием, чуть напрягает прилегание баллонов к бортам, особенно верхний угол у транца, имхо протирать будет, усилить бы эти места.


chebarik

капитан 1-го ранга
Регистрация
28.01.2015
Сообщения
4 935
Карма
849
Возраст
52
Город
СПб, Gigantic Onions.
Имя
Андрей
Лодка
Афалина-390, Романтика, Казанка
Мотор
Ямаха 40 XWS, Ветерок-8М, West Bend 12 и еще куча старья.

Георг Ом

капитан 1-го ранга
Регистрация
01.07.2016
Сообщения
1 709
Карма
233
Возраст
39
Город
Богородск
Имя
Юрий
Лодка
Есть Прогресс-2, Ока-2 РЗАА, была Малютка-2
Мотор
Вихри, Ветерок-8, ЛМ-1, Чайка и немного самопалов
Кстати, сделал модельку раскладного Автобота из толстой полиэтиленовой папки, и столкнулся с тем, что до конца не складывается. Пока ищу нормальные фотографии Порта-бота или Квикбота. Хотя, австралийский Квикбот получается уже очень дорогим т.к. из одного листа 4х2 м его уже не сделать, да и жесткость обеспечивается не только лавками.

ликтрос такой загиб не держит, пришлось прижимать балоны к ложементам в носу лентами.
Мне кажется или в носу под баллоном треугольная дыра в сварном днище? Просто какой-то странный изгиб в носу.


Telenkov

капитан 1-го ранга
Регистрация
25.05.2013
Сообщения
3 421
Карма
301
Возраст
48
Город
Нижегородская обл. Арзамас
Имя
Алексей
Лодка
Прогрес 4, ПВХ 380, РИБ 2037, РИБ 480
Мотор
Меркури-60, вихрь-30 2шт., сузуки-30, ямаха-40
Мне кажется или в носу под баллоном треугольная дыра в сварном днище? Просто какой-то странный изгиб в носу.
Вопрос понял. Отвечаю.
Нашли измочаленную пвхашку, Нос у нее был приподнят, у нас ложементы прямые, ликтрос такой загиб не держит, пришлось прижимать балоны к ложементам в носу лентами. Решили что временно пусть будет так (но я уверен что это на всегда) отсюда и складки.


Telenkov

капитан 1-го ранга
Регистрация
25.05.2013
Сообщения
3 421
Карма
301
Возраст
48
Город
Нижегородская обл. Арзамас
Имя
Алексей
Лодка
Прогрес 4, ПВХ 380, РИБ 2037, РИБ 480
Мотор
Меркури-60, вихрь-30 2шт., сузуки-30, ямаха-40

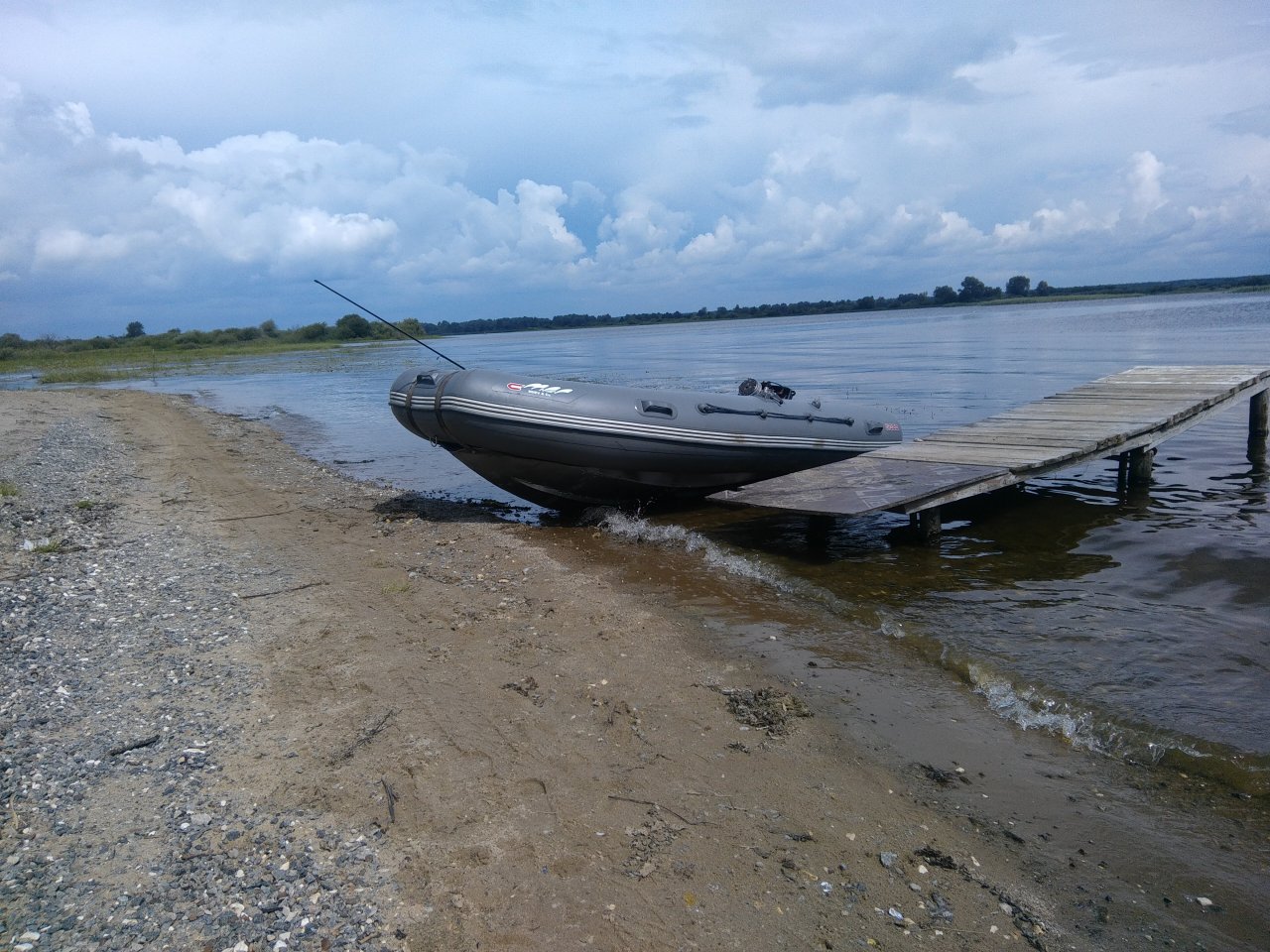

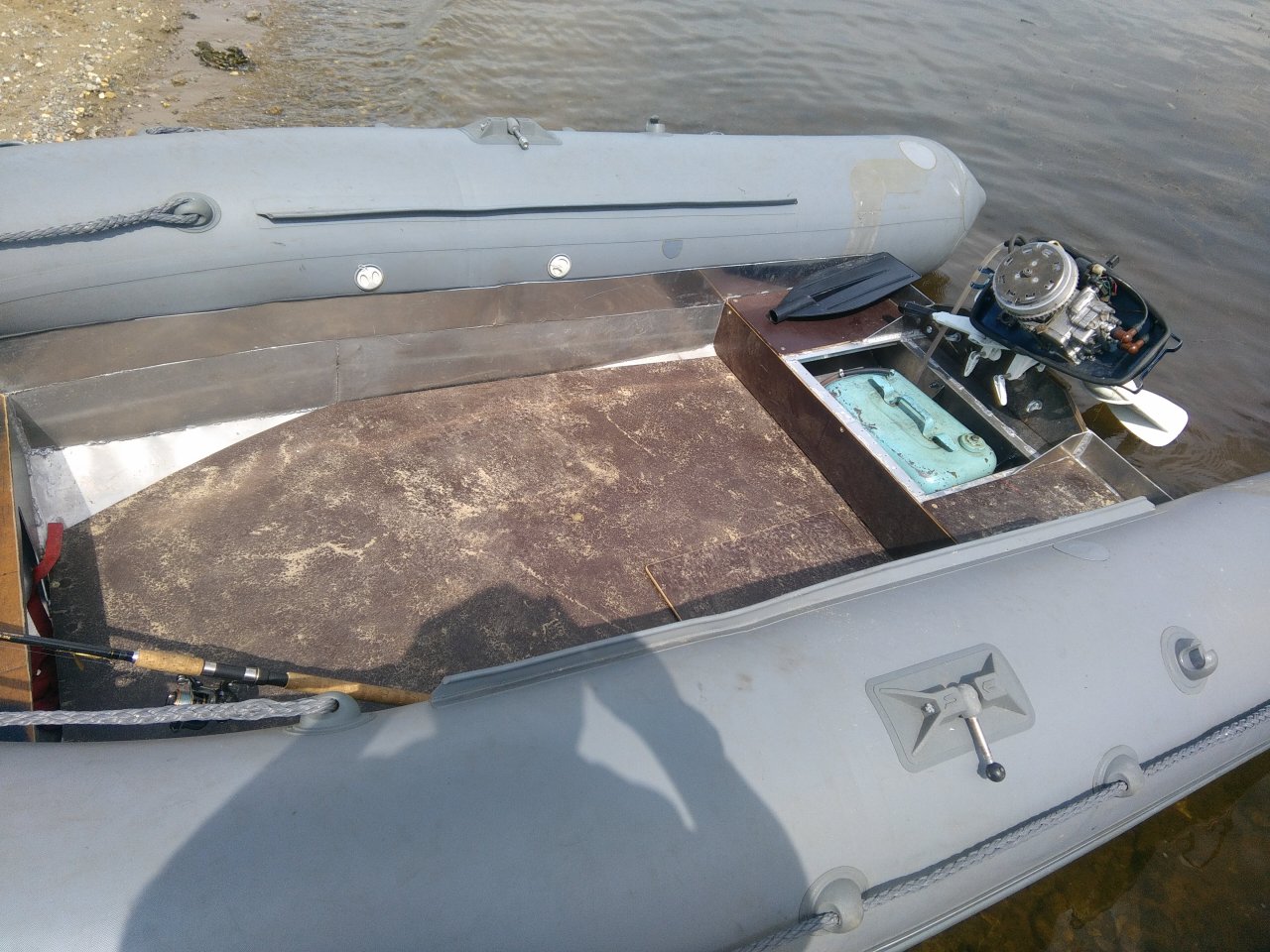

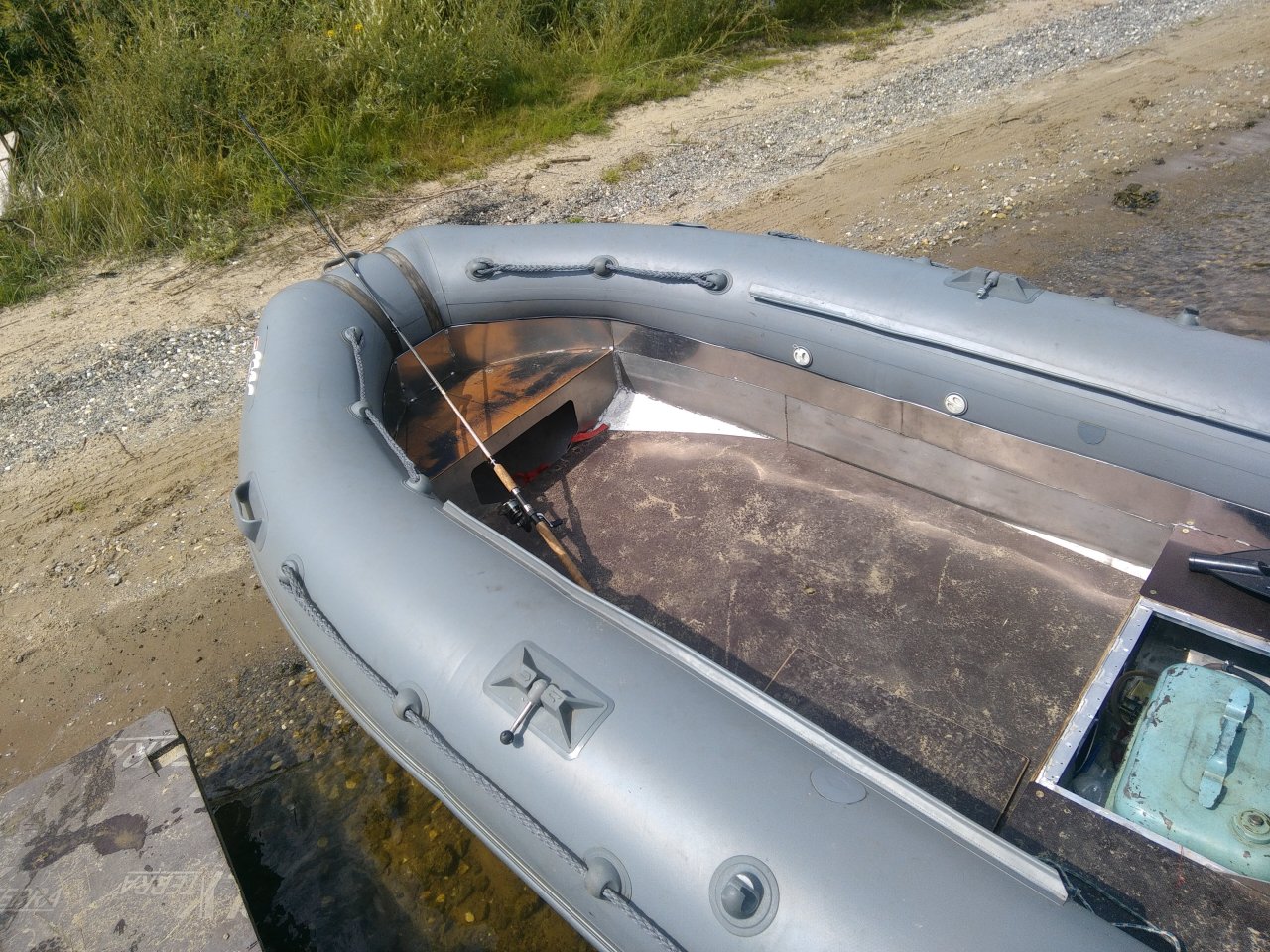

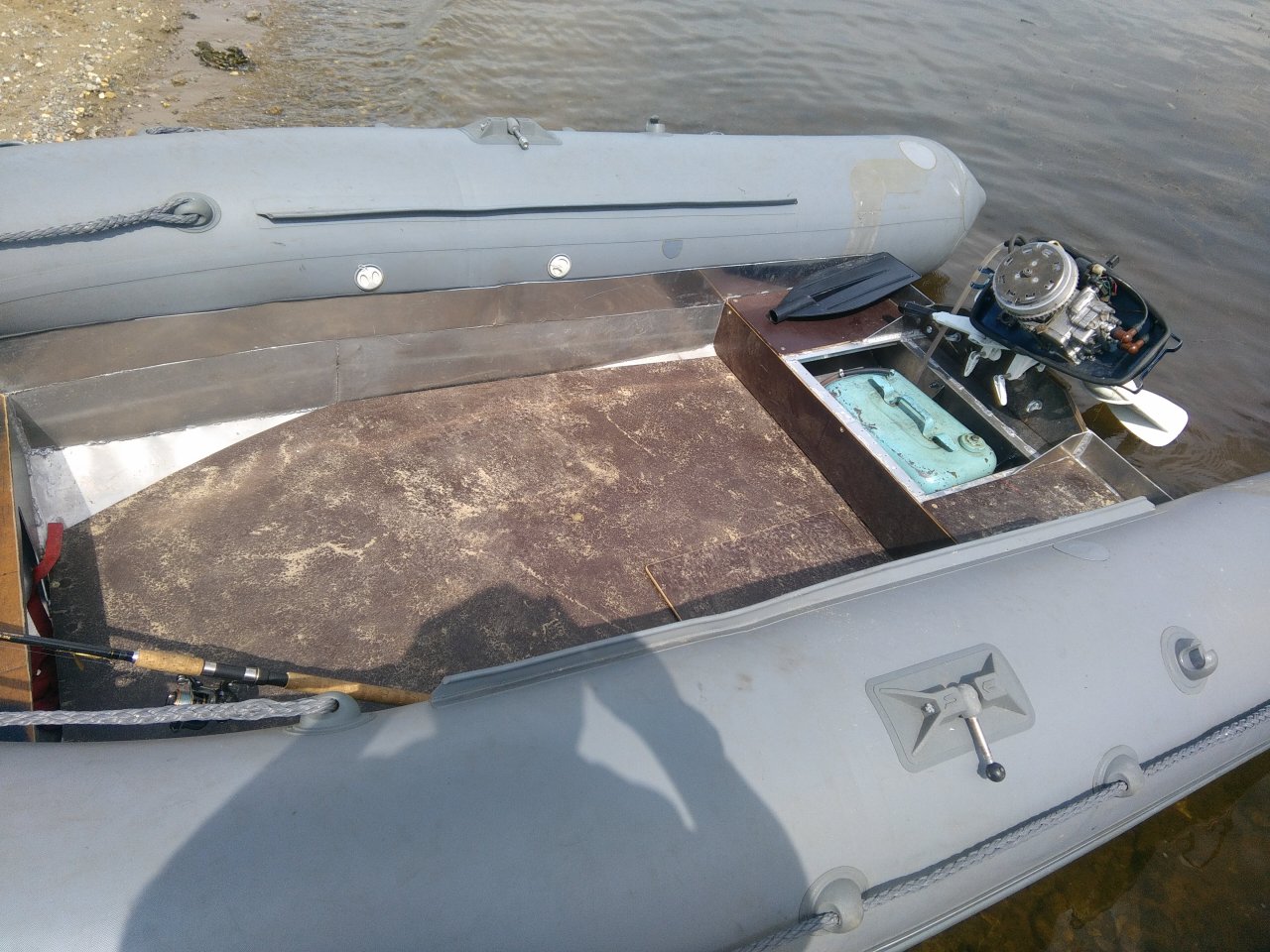

Испытали. С маленькими моторами очень грустно. Они способны толкать только плоскодонки, чуть киль побольше сразу нужен мотор помощней. Лодка получилась легкая, к чему и стремились, и очень валкая, минусы килеватости. если по ней ходить, из воды поднимается то нос то транец.


Вложения

Telenkov

капитан 1-го ранга
Регистрация
25.05.2013
Сообщения
3 421
Карма
301
Возраст
48
Город
Нижегородская обл. Арзамас
Имя
Алексей
Лодка
Прогрес 4, ПВХ 380, РИБ 2037, РИБ 480
Мотор
Меркури-60, вихрь-30 2шт., сузуки-30, ямаха-40
С ветерком даже снимать не стали, на веслах быстрей. Дали попробовать не раздушенную 9ку. В одно рыло все хорошо, садится второй и сразу всё плохо, (прада 110 кг и в самый нос, больше некуда)
https://www.youtube.com/watch?v=VBlrw_XtgdU https://www.youtube.com/watch?v=xzrEjZEF-HE https://www.youtube.com/watch?v=T8gPsnh5meU Извините за много маленьких кусочков, целиком было бы очень долго. Рулил человек интересный, не как не мог понять что вдоль берега можно можно пройти как левым так и правым бортом, всегда делал огромный круг, заходил с одной стороны, останавливался, заново стартовал и проходил мимо нас.


Telenkov

капитан 1-го ранга
Регистрация
25.05.2013
Сообщения
3 421
Карма
301
Возраст
48
Город
Нижегородская обл. Арзамас
Имя
Алексей
Лодка
Прогрес 4, ПВХ 380, РИБ 2037, РИБ 480
Мотор
Меркури-60, вихрь-30 2шт., сузуки-30, ямаха-40

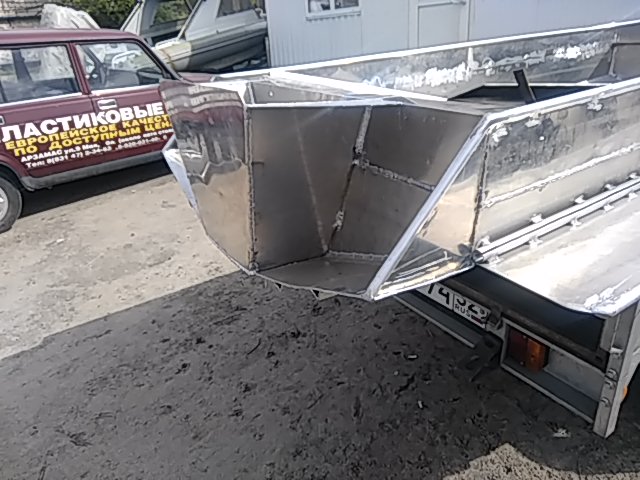

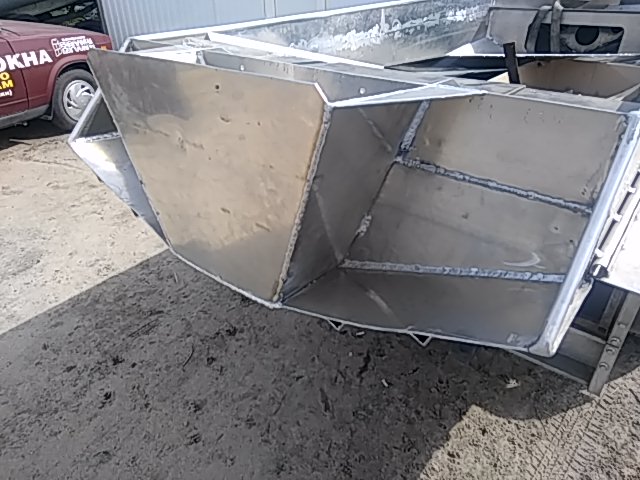

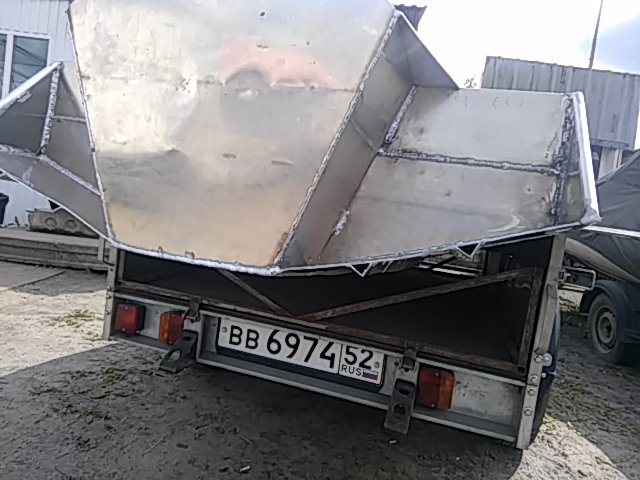

Вывод сделали что надо удлиннять. До концов баллонов еще много места. Зимой доварим. А сейчас устранить мелкие недочеты и кататься.
