Выкройки на катер...

[Джон Сильвер]

Re: Выкройки на катер

Всем привет ! Всех с наступающим сезоном ! Давненько я здесь не появлялся - тупо забыл пароль ))), где то мутил тему про постройку Север 750 (по-моему) и не могу найти, а между тем - там есть движуха, никто темку не видел ?



[Brave-Skif]

Re: Выкройки на катер

Продублирую сюда, раскрой на JetBuggy, передали в свободное пользование, проект Сергея Гурьянова (Борода), передал Влад (Барин), за что сердечно их благодарю! Если что, автор готов ответить на все возникшие вопросы по сборке, по почте. http://jetboatforum.ru/viewtopic.php?f= ... &sk=t&sd=a



[sinBAD]

Здраствуйте , совсем недавно где то на просторах интернета подцепил вашу болезнь . Недуг быстро прогрессирует (возможно из-за теплой погоды ) за 2 недели было прочитано неимоверное кол-во инфы о катерах , лодках и пр. Решил все вопросы с местом , инструментом , материалами и временем . Вопрос за малым ГДЕ взять выкройки каютного катера 5.2-6.2 м. (север , voodoo или др.) в полный размер , спасибо .



[стрелок]

Синбад,посмотри проэкт ''таймень 650" Игоря Седельникова.



[seva]

Re:

Здраствуйте , совсем недавно где то на просторах интернета подцепил вашу болезнь . Недуг быстро прогрессирует (возможно из-за теплой погоды ) за 2 недели было прочитано неимоверное кол-во инфы о катерах , лодках и пр. Решил все вопросы с местом , инструментом , материалами и временем . Вопрос за малым ГДЕ взять выкройки каютного катера 5.2-6.2 м. (север , voodoo или др.) в полный размер , спасибо .

Сделать выкройки в "Карине" и распечатать на плоттере. Я так делал.



[stasbratsk]

Re: Выкройки на катер

Привет Скажи как связаться с Игорем Седельниковым, хочу катер только не плоскодонку , может что нибудь подскажет.



[Paganell]

Re: Выкройки на катер

http://www.boat-kits.ru/sever_600.htm вот посмотрел. даже захотелось только не понял.. что туда в итоге входит то?? И вообще контора живая или нет прайс от 14 года
http://www.yakutia.ru/~igor/l600/index2.html причем вот с такой рубкой как раз на мой ВКУс

за набор 100-тку так то по божески. Или нет?
И во сколь щас оно выльется в целом?

Тут http://www.boat-kits.ru/files/price_kits.pdf у них 4 варианта\
Тут http://www.boat-kits.ru/files/sever600_variants.pdf 3 варианта

Пс. http://vk.com/topic-49827055_29565245 не совсем понятно

Однако проще позвонить да спросить
http://www.boat-kits.ru/contacts.htm
Благо я тоже в Центре нахожусь



[Paganell]

Re: Выкройки на катер

Привет Скажи как связаться с Игорем Седельниковым, хочу катер только не плоскодонку , может что нибудь подскажет.

http://www.boat-kits.ru/contacts.htm
Позвони Петру телефон по ссылке. Спроси у него насчет проекта катера. Думаю он тебя свяжет с Игорем.



[wolf4572]

Re: Выкройки на катер

Приветствую,ваша проблема решаема и легко) Определяетесь что вам нужно,обводы в Google, проектирвание основных линий и построение пространственной модели в Acad 2013, построение 3д модели и равертка оной в Rhino3d(Делает очень корректно) затем портрование разверток в Acad и подготовка управляющей программы на Чпу(лазер,плазма,каттер) в sheetcam и будет вам счастье)

P.S
я делаю именно так, из алюмминия спроектировал и вырезал 6 лодок уже.
С уважением Сергей.



[КиЖиМ]

Re: Выкройки на катер

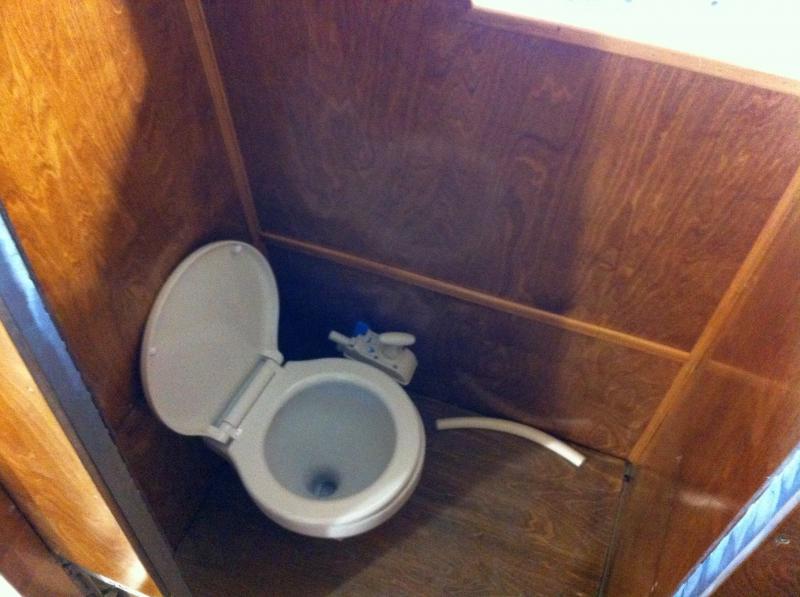

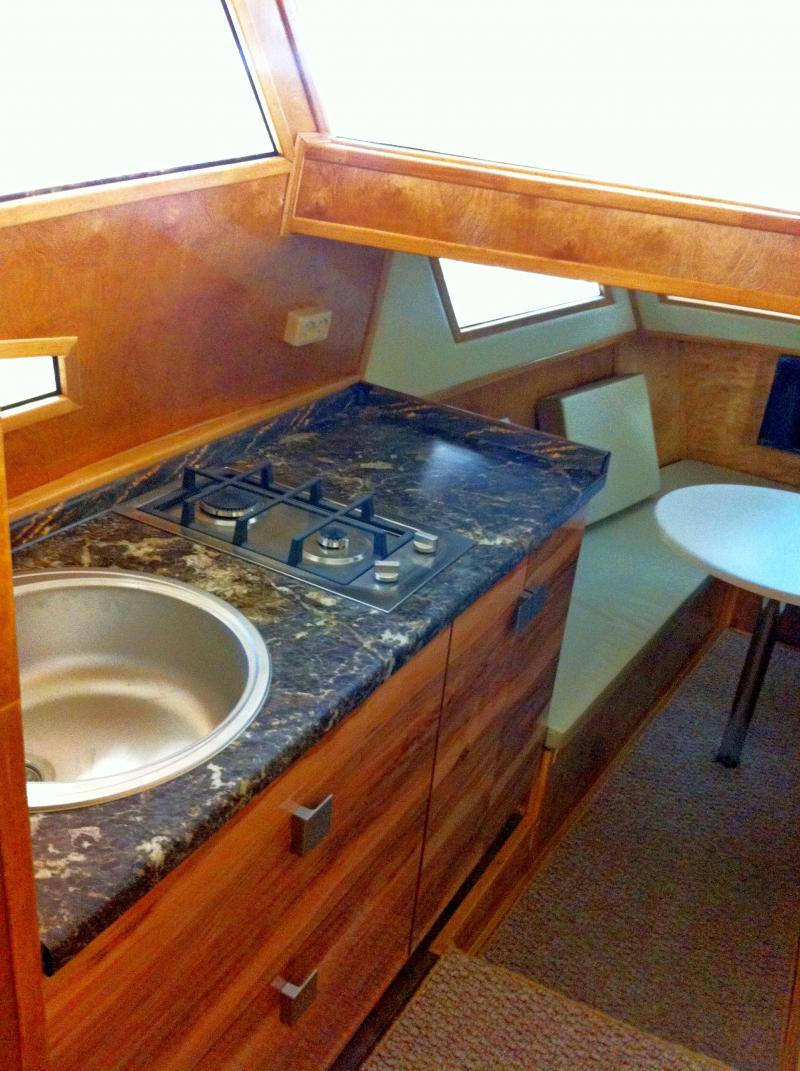

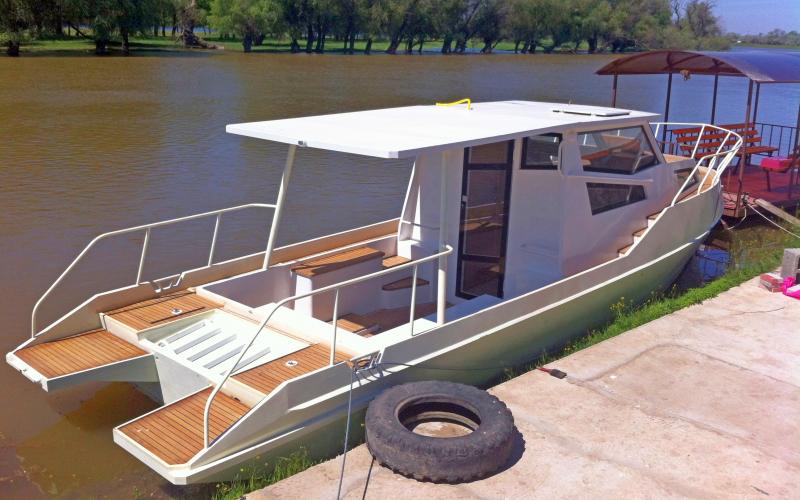

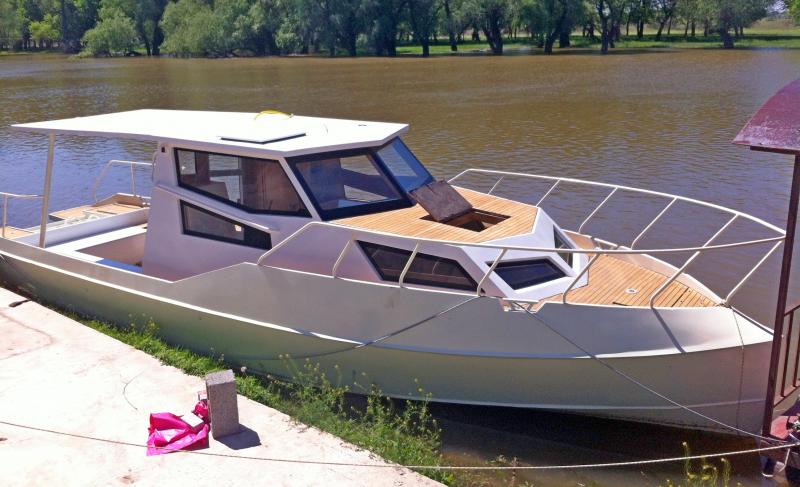

Сделано в этом году по нашему проекту (материал - АМг5):



[зорик]

Re: Выкройки на катер

здравствуйте уважаемые форумчане кто может строил катер краб 620 или строит хотелось бы полные чертежи шпангоутов взять или там купить



[ovs2502]

Re: Выкройки на катер

Ребят вопрос по теме...

Ищу выкройки катера для горных рек (Уральский хребет) под водомёт
Строить решил из АМГ, размер до 6м
Заранее спасибо за помощь
ovs2502@mail.ru
С уважением. Олег.



[Bmw5579]

Re: Выкройки на катер

Сделано в этом году по нашему проекту (материал - АМг5):

Здравствуйте. Во сколько обошелся? Оч. симпатичный катер!



[КиЖиМ]

Re: Выкройки на катер

Здравствуйте. Во сколько обошелся? Оч. симпатичный катер!

Честно сказать - не знаю. Я проектирую. Строят по моим проектам другие.
Кстати, вносят изменения... вот "оригинальный проект" - http://kizhim.ru/projects/individual/50-31



[Telenkov]

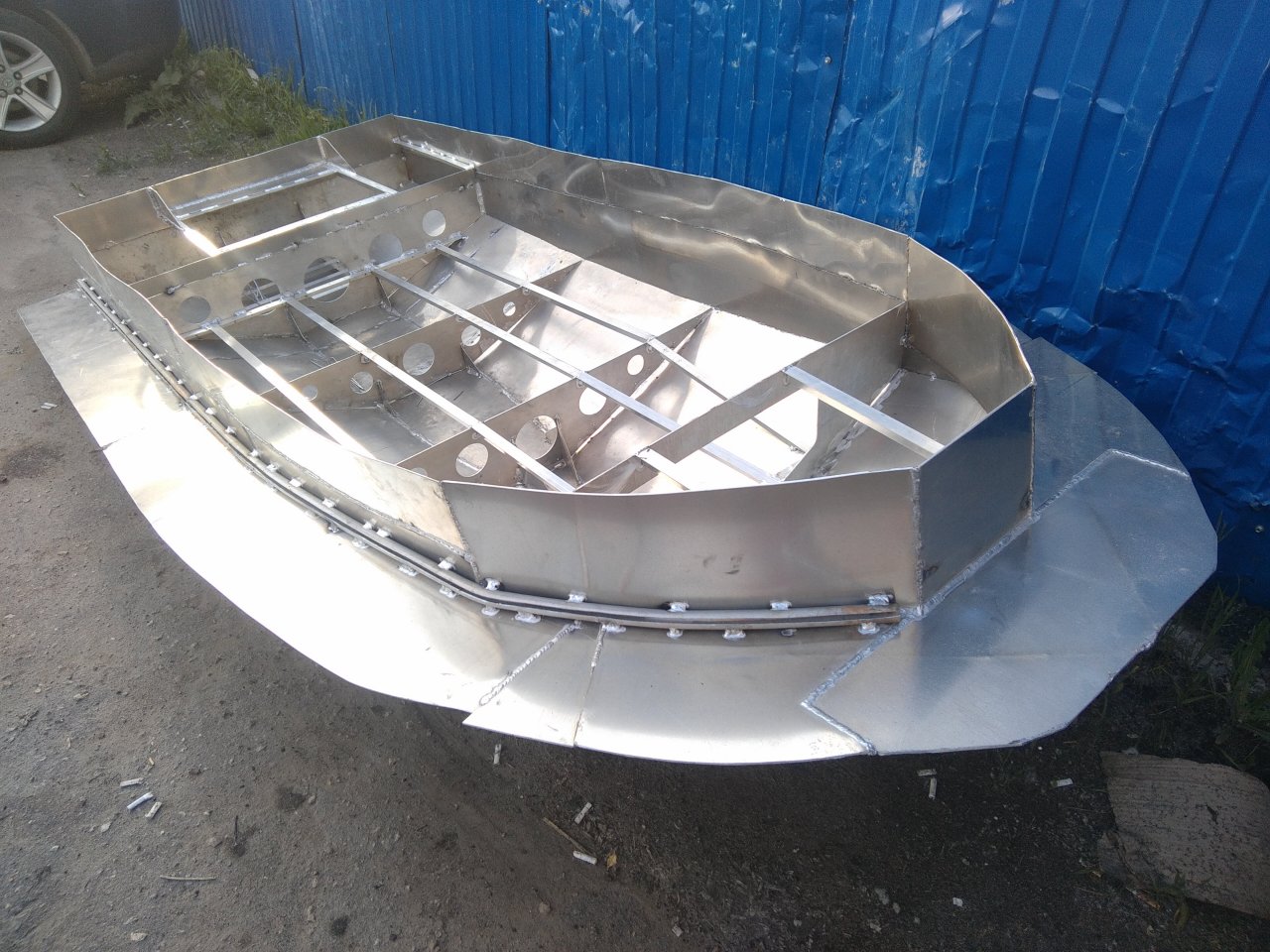

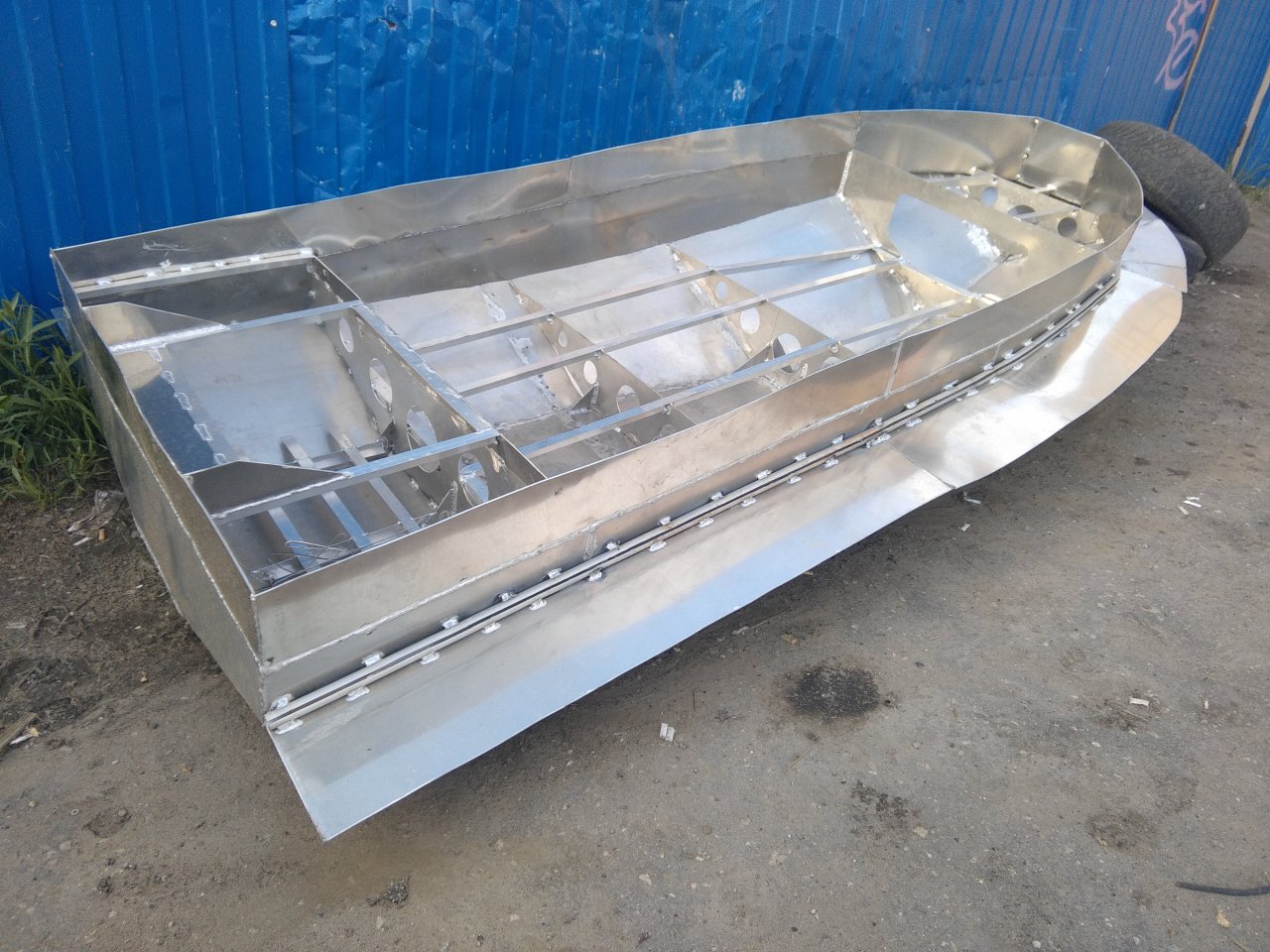

Убирались на работе, откапали вот это.

Re: Выкройки на катер
"забросил" на крышу раздевалки, но чую не на долго.

Решили доделать. Вкладываться будем по минимуму. днище вроде вырисовывается, по сути осталось только ложементы сделать.



[Тугарин]

Что будет Лех?



[докер]

Дай ка угадаю!Очередной РИБ!



[КиЖиМ]

Убирались на работе, откапали вот это.

Решили доделать. Вкладываться будем по минимуму. днище вроде вырисовывается, по сути осталось только ложементы сделать.

И что это за народное творчество?



[lednic606]

И что это за народное творчество?

"Радуга" Зимина.



[КиЖиМ]

"Радуга" Зимина.

Угу... Форма корпуса очень приличная. Конструкция... хм... далека от совершенства.



[59RUS]

Решили доделать............

Новости есть, процесс идёт?



[Telenkov]

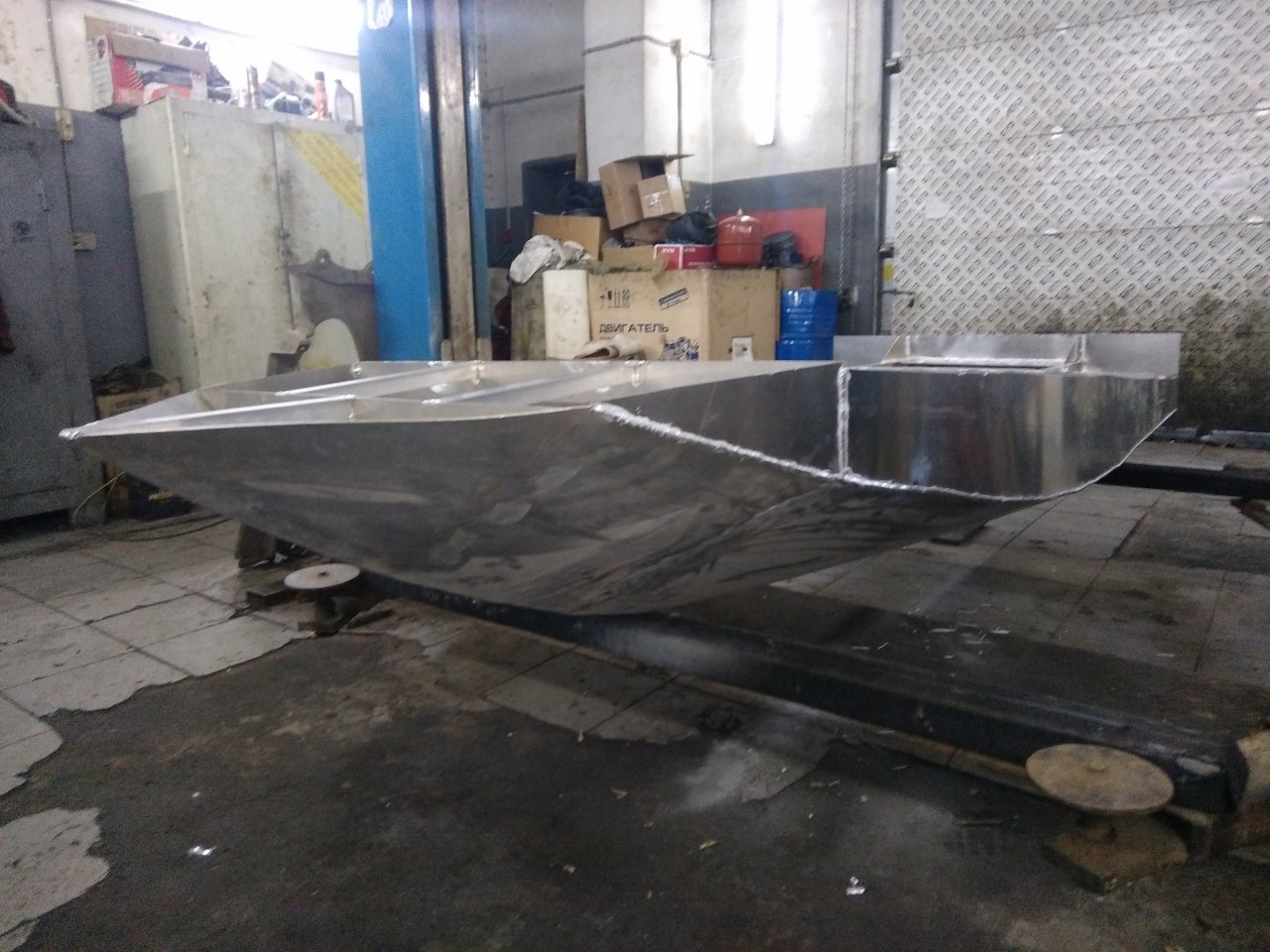

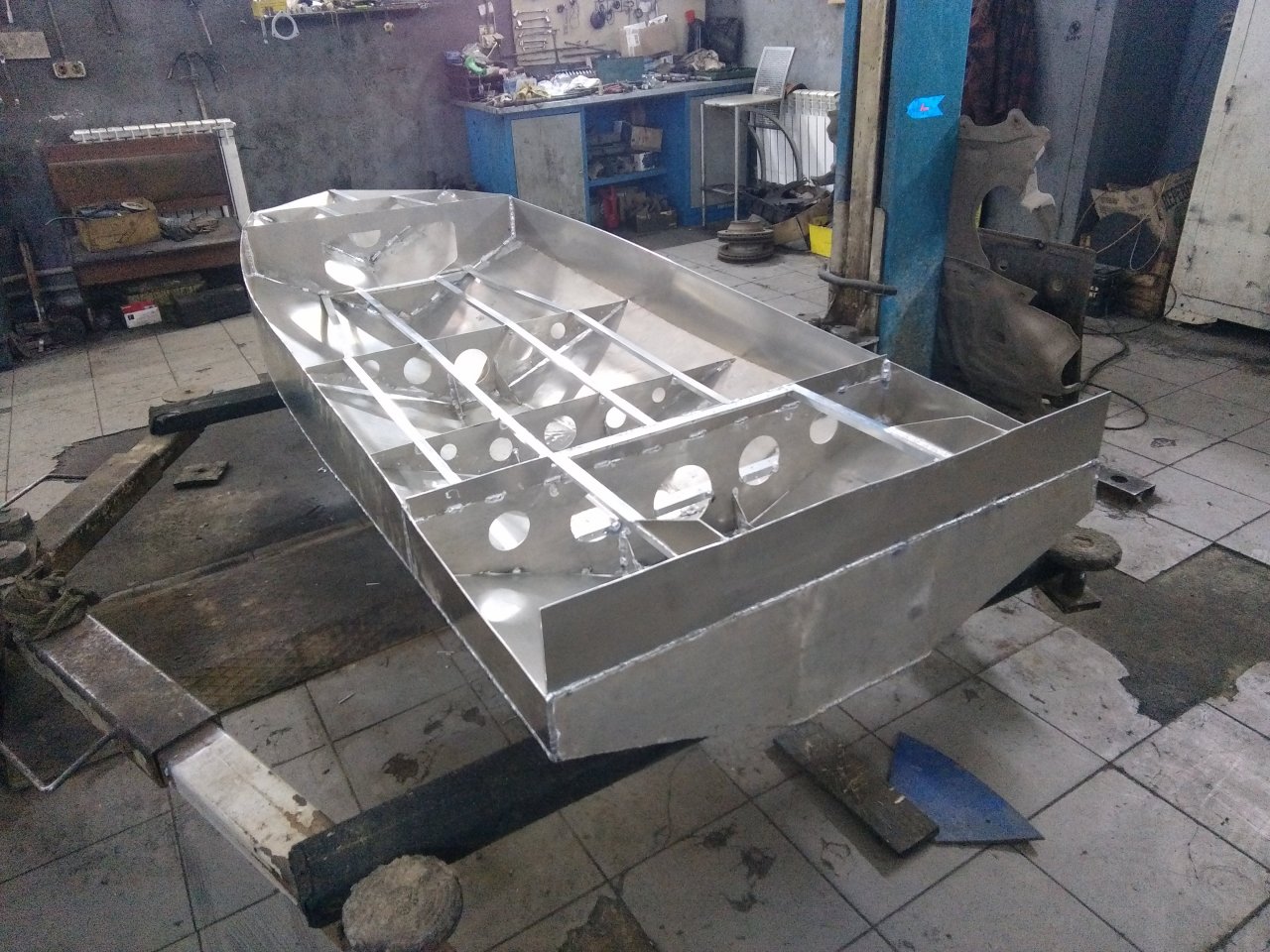

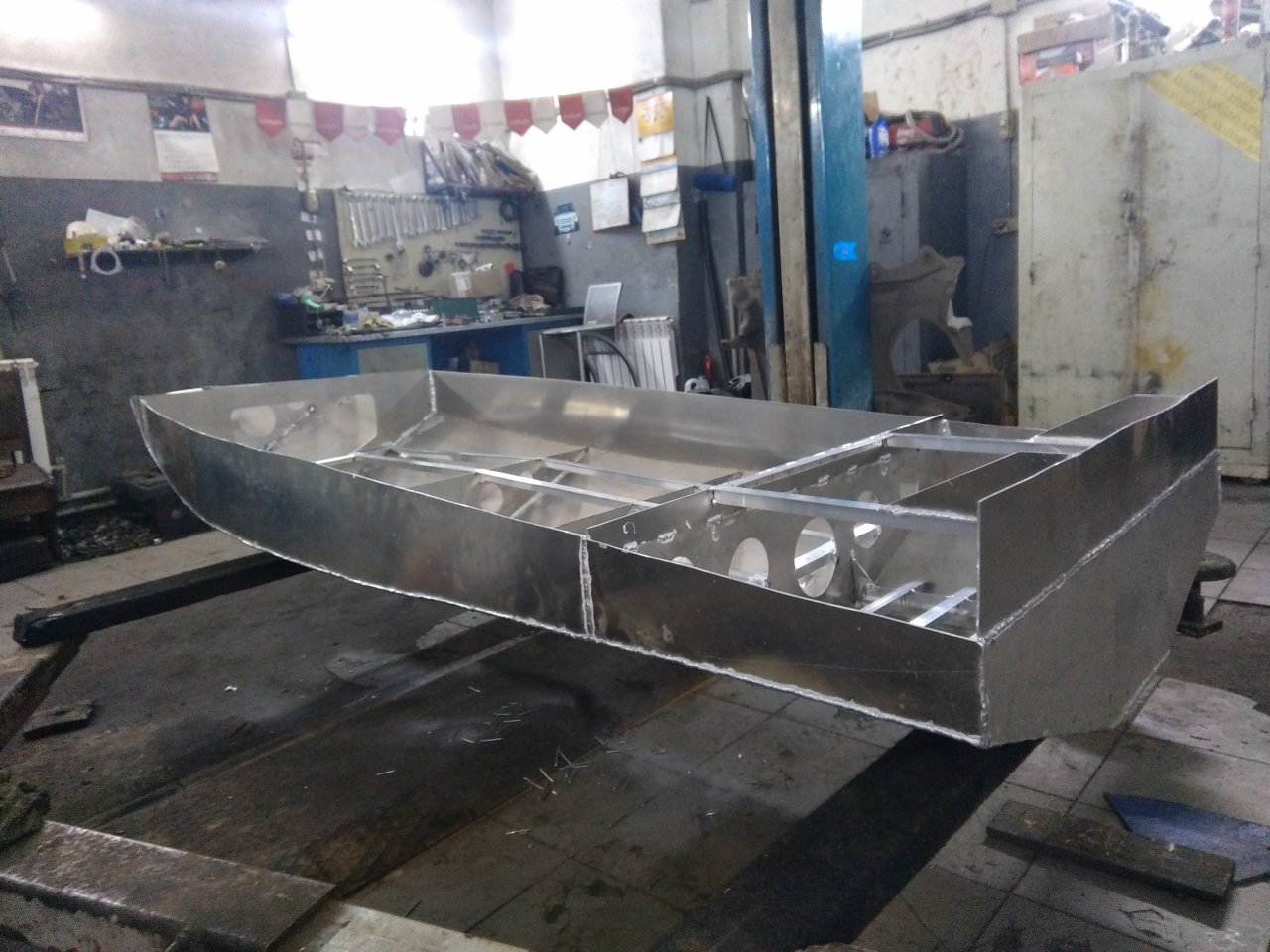

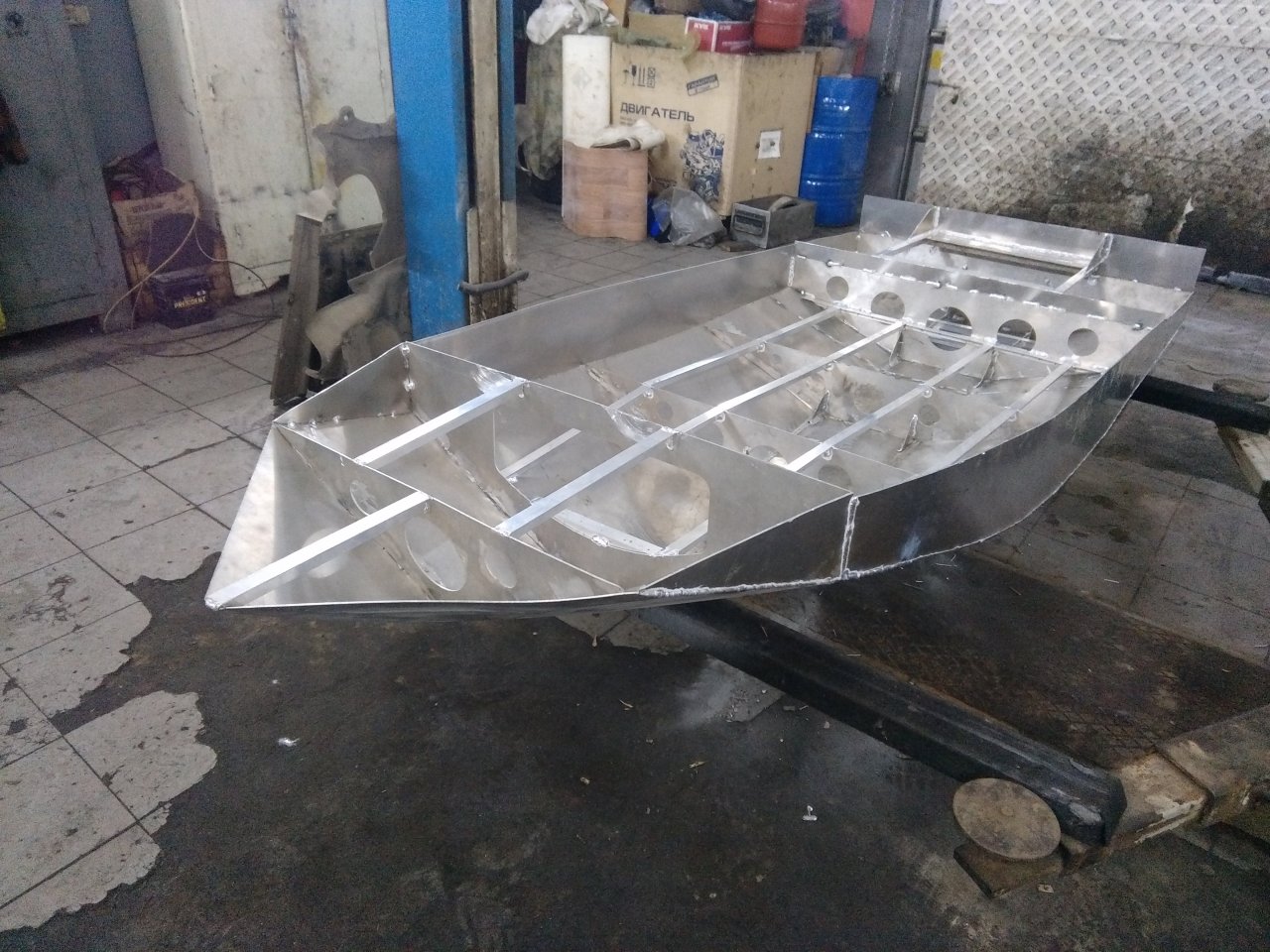

Процесс идет. Появляются отходы варим.



[пчеловод]

Джон не видать тебе здесь выкроек, как ты их называешь, раньше они были в приложениях к журналам мод, реально если хочешь что-то получить для приложения своих рук посмотри журналы КЯ( катера и яхты) за так 70 е - 80 е годы . Там можно подобрать катера для любительской постройки на любой вкус и карман, и с описанием технологи и процеса постройки. В те годы никто денег не просил, простинка была ,сейчас все стали ценить свои мозги. В яндексе журналов КиЯ полно.



[Георг Ом]

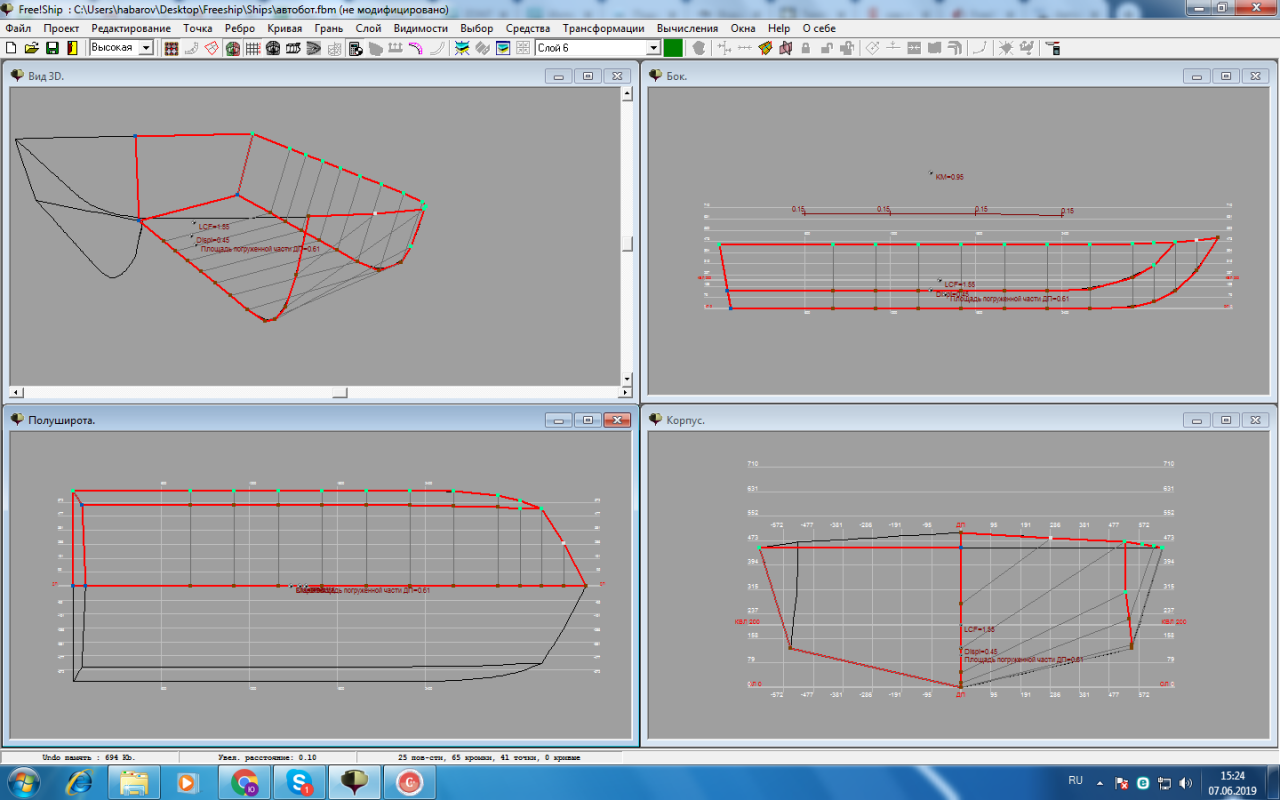

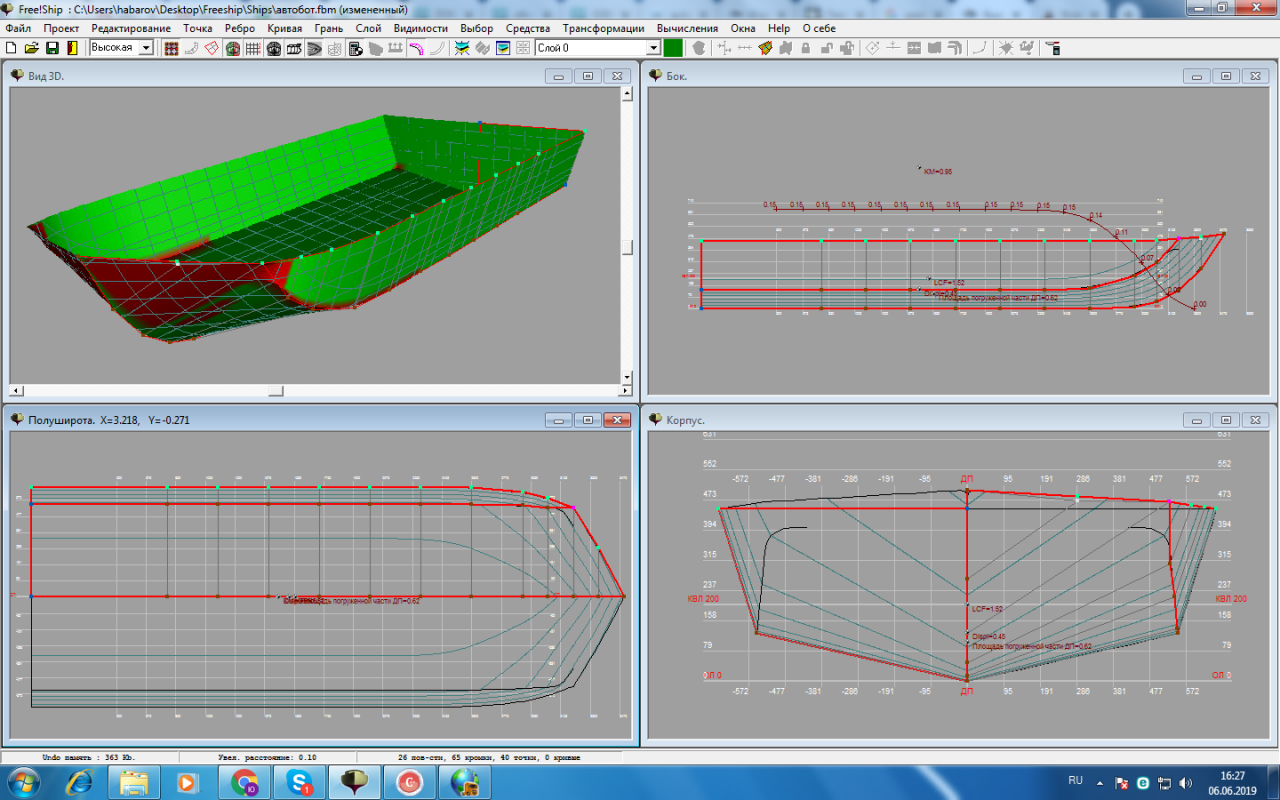

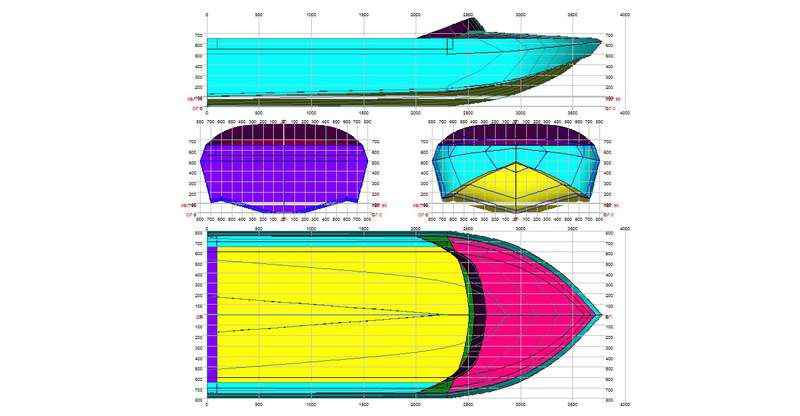

Может кто есть из спецов по Фришипу? Я упрощенный вариант "Автобота"пытаюсь вырисовать, но работа в этой программе сродни тайным знаниям масонов. Скулы остроскулые сделал, проверил все точки что скула с бортом точно в одной точке соединяются, но упертая программа рисует какие-то витиеватые кривые внутри ребер, и при попытке проверки весь нос краснотой закрашивает и зализывает стык борта и днищевого листа в районе соединения скулы с бортом . Транец даже не стал наклонять т.к. у него внизу в углах тоже краснота, хотя там никакие черные кривые не выпирают за пределы красных ребер пространственного каркаса.

Вот

Вот сам файл проекта



[Георг Ом]

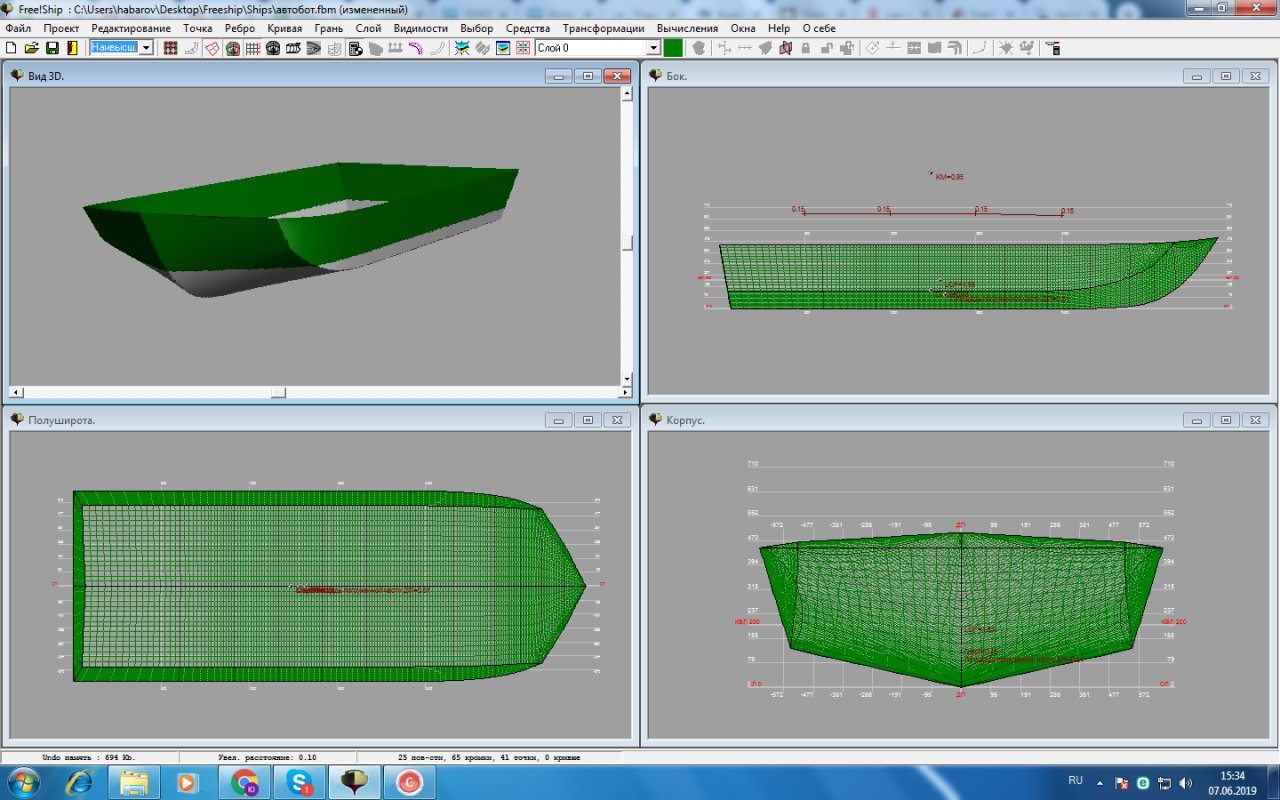

Уже сам разобрался. Прога любит все оцилиндривать и скруглять. Поэтому в углах с сильной краснотой, линии борта разорвал, и наделал дополнительных граней. Стало гораздо лучше, и развертки теперь путные получаются. Правда, на всякий случай склею модельку из картона по выкройкам получившимся.

Модель упрощенная без сломов на бортах и подштамповок-реданов на днищевых листах. Также изменена длина до 3500. Может кому и пригодится из фанерки сваять. Себе-то в качестве складной задумал сваять ее. Файл во вложении.
