Неисправности МБ-23

[GnoM]

Так уже испытал!! Нравится! Более точно, по сравнению с базовой версией, можно отрегулировать получаемое пятно вспышки. Более четкое, что ли... СВД мигает в момент появления искры, но картинка четче... Спасибо большущее!!!
Упакую в удобный корпус... И в работу...



[танкист]

Так уже испытал!! Нравится! Более точно, по сравнению с базовой версией, можно отрегулировать получаемое пятно вспышки. Более четкое, что ли... СВД мигает в момент появления искры, но картинка четче... Спасибо большущее!!!

Я очень рад что все получилось сейчас надо это все облагородить,поместить в корпус, вывести резистор, ось конечно, поставить выключатель питания и получится замечательный прибор



[GnoM]

Так уже испытал!! Нравится! Более точно, по сравнению с базовой версией, можно отрегулировать получаемое пятно вспышки. Более четкое, что ли... СВД мигает в момент появления искры, но картинка четче... Спасибо большущее!!!

Я очень рад что все получилось сейчас надо это все облагородить,поместить в корпус, вывести резистор, ось конечно, поставить выключатель питания и получится замечательный прибор

Так и сделаю! Завтра же! Облагорожу, покажу... Спасибо Вам!!!!!



[танкист]

Так уже испытал!! Нравится! Более точно, по сравнению с базовой версией, можно отрегулировать получаемое пятно вспышки. Более четкое, что ли... СВД мигает в момент появления искры, но картинка четче... Спасибо большущее!!!

Я очень рад что все получилось сейчас надо это все облагородить,поместить в корпус, вывести резистор, ось конечно, поставить выключатель питания и получится замечательный прибор

Так и сделаю!
Отлично,замечательно,великолепно,давай начинай какую ни будь новую работу, я сам ща не паяю, но за тебя порадуюсь с удовольствием



[GnoM]

Дык... Паяю! Запасной блок зажигания, для МБ-23. Я с этим и залез в чужую тему... Пока изучал устройство, нашел стробоскоп. Ну и понеслось!!! Кстати, забыл сказать: стробоскоп мне обошелся по цене, до 7 у.е.. Это с хлорным железом, гетинаксом, деталюхами, светодиодами(все покупал с запасом), в то время, как в магазинах они есть, в среднем, по 40-50 у.е. И все они требуют постоянку 12В. Во как! Дешево, полезно, красиво, экономно, молодежно!!!! Еще раз огромное спасибо!!!! Я доволен как слон!



[танкист]

Дык... Паяю! Запасной блок зажигания, для МБ-23. Я с этим и залез в чужую тему... Пока изучал устройство, нашел стробоскоп. Ну и понеслось!!! Кстати, забыл сказать: стробоскоп мне обошелся по цене, до 7 у.е.. Это с хлорным железом, гетинаксом, деталюхами, светодиодами(все покупал с запасом), в то время, как в магазинах они есть, в среднем, по 40-50 у.е. И все они требуют постоянку 12В. Во как! Дешево, полезно, красиво, экономно, молодежно!!!! Еще раз огромное спасибо!!!! Я доволен как слон!

Ну вот видишь освоил печатку,сделал работу, самое главное понял как работает и все это за не большую сумму, респект в общем давай так держать



[танкист]

Совсем то не пропадай держи в курсе дел



[Хома]

Поздравляю, Евгений! С такой тяжелой артиллерией в виде знаний форумчан можно изготовить что угодно. У меня таких познаний нет (не учили этому), сам методом практического тыка и анализа своих ошибок выкарабкивался. Искренне рад, что всё получилось со стробоскопом! После такой работы любая схема зажигания будет как семечки.



[Олег 1974]

А выложи окончательную схему с номиналами деталей и как впаян подстроечный резистор. Заинтересовало, себе тоже такой захотелось слепить.



[GnoM]

Совсем то не пропадай держи в курсе дел

Здравствуйте Андрей !Я не пропал... Съемник гребного винта делал. Чашки для подшипников, на рулевой вал делал. Хочу переделать систему включения реверса с ДУ, исключить возможность случайного включения ЗХ - сделать "твердую" нейтраль. У меня лодка вся "в базовом варианте", и мне это очень нравится. Работы для творчества, нам с сыном хватает! Не хочу ничего менять на "фирму"... Не вижу смысла. Доводил до ума нашу сборку... Вот чего у меня получилось, с Вашей помощью:



[GnoM]

А выложи окончательную схему с номиналами деталей и как впаян подстроечный резистор. Заинтересовало, себе тоже такой захотелось слепить.

Здравствуй Олег! Да легко!!!! Я думаю никто не будет против!

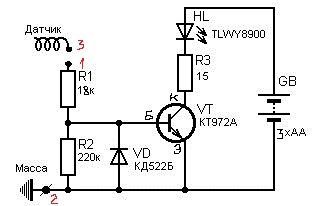

В статье есть описание подбора балластного резистора для СВД, под 4 батареи и под 3. Я выбрал под 3. Ссылка на статью есть выше. По схеме:
R1 - 18кОм;
R2 - 220кОм;
R3 - 15Ом;
VD - КД522Б (аналог: 1N4148);
VT - КТ972А (аналог: BD877; BD875);
HL - любой, 2В;(желтый очень хорошо светит)

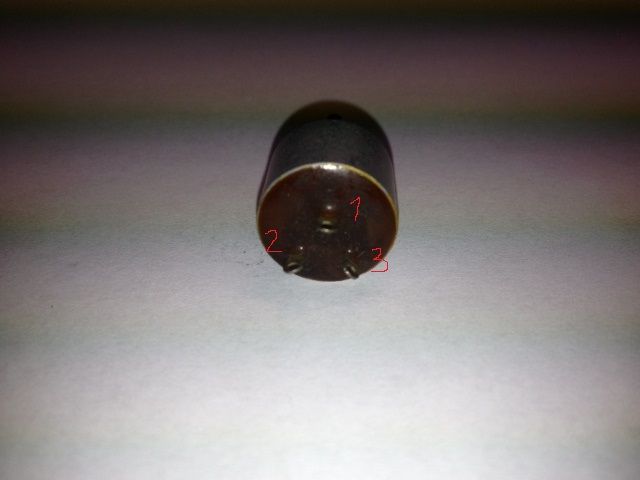

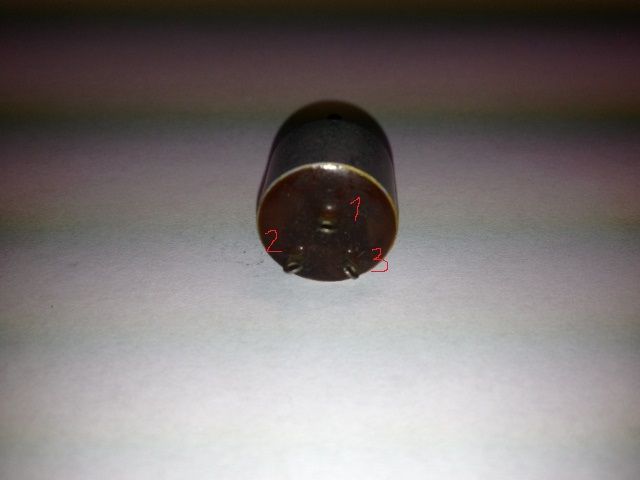

Пер-ый резистор: СП3-9а 100кОм;

P.S. С этим всем, мне ОЧЕНЬ помог Уважаемый Андрей(акаТанкист), за что ему еще раз ОГРОМНЕЙШЕЕ спасибо!!!! Идея с переменным резистором, тоже его. Еще очень помог Уважаемый Александр(ака Pilot-by). Спасибо Вам ребята! С Уважением.



[GnoM]

Поздравляю, Евгений! С такой тяжелой артиллерией в виде знаний форумчан можно изготовить что угодно. У меня таких познаний нет (не учили этому), сам методом практического тыка и анализа своих ошибок выкарабкивался. Искренне рад, что всё получилось со стробоскопом! После такой работы любая схема зажигания будет как семечки.

Спасибо Анатолий!! Ваши б слова, да... Это интересно все, но тяжело... Но интересно!!!!!



[Хома]

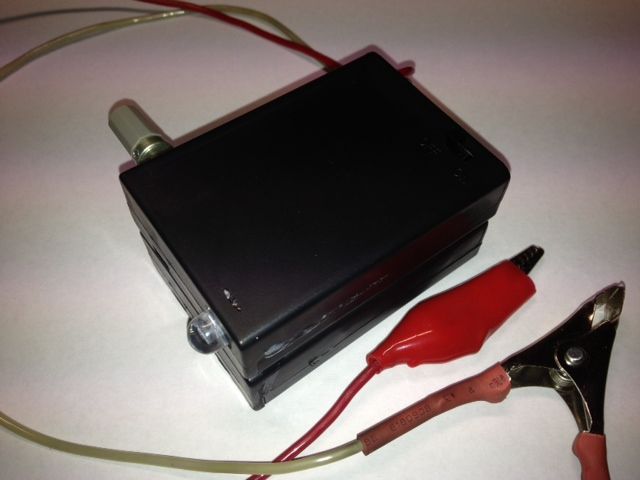

Уххх! Красотища прям какая получилась! Как промышленного изготовления! Пойти, чтоль свой так красиво оформить.....



[GnoM]

Уххх! Красотища прям какая получилась! Как промышленного изготовления! Пойти, чтоль свой так красиво оформить.....

Я даже не знаю, что и сказать... Мне Ваши фото очень помогли! Честно - очень!!! Просто я такой... Если у меня "это"(не важно что) есть - оно должно быть всегда под рукой, и всегда в рабочем состоянии. Пускай не понадобится 1000 лет! Но я знаю, что есть. И не нужно бегать искать в нужный момент. Мне так проще. И удобней. Но повторюсь - так мне удобней. Я такой в быту, я такой в работе... Меня за это, многие ненавидят. Я не зануда... Я обычный, авиационный, инженер-механик... С Уважением.
P.S. Не успел похвастаться, показать товарищу в работе (у меня моторы дома, оба.), уже погнал, с криками: - Мне очень надо! - себе зажигание регулировать...



[IGNAT]

Просто я такой... ...... И не нужно бегать искать в нужный момент. Мне так проще. И удобней. Но повторюсь - так мне удобней. Я такой в быту, я такой в работе... Меня за это, многие ненавидят....

Вот и у меня так же



[танкист]

Привет Евгений видел окончательный результат молодец грамотно, красиво, так держать!!!



[Олег 1974]

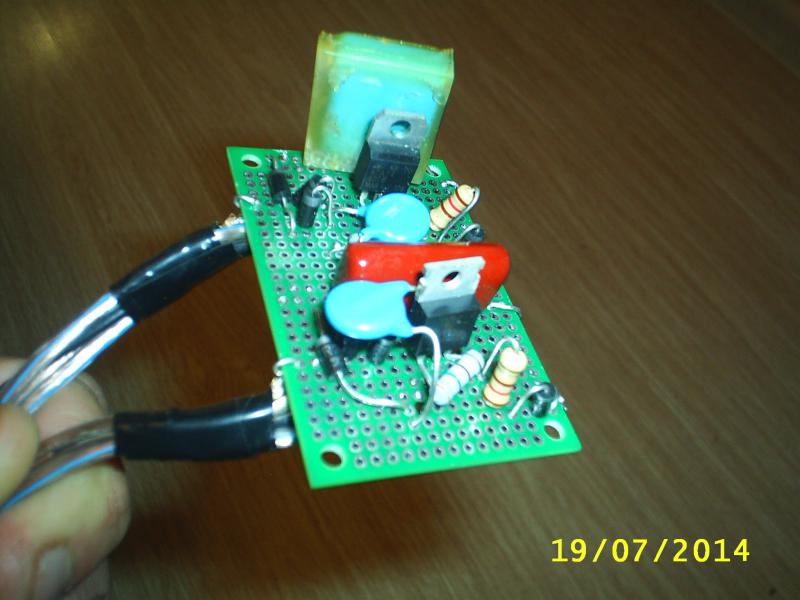

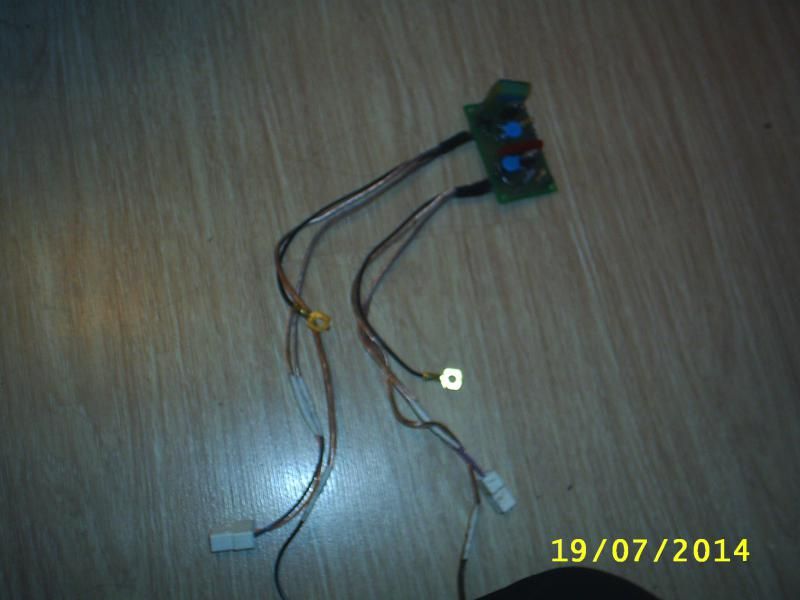

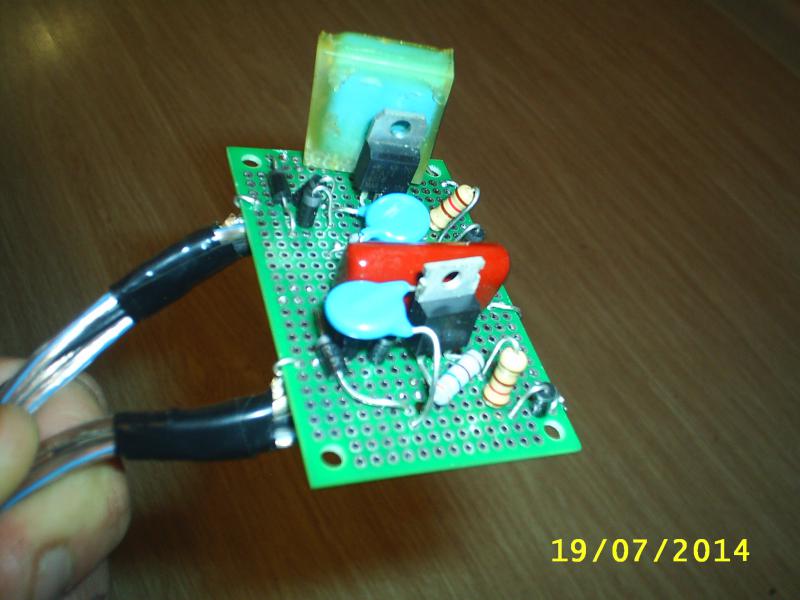

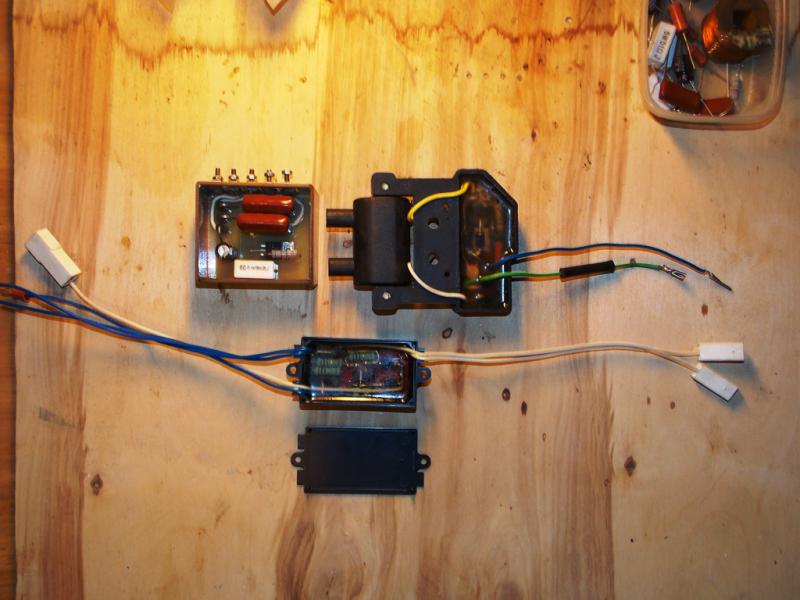

Спасибо Евгений! Вот пример коммутатора 2 в одном корпусе. Правда на фото без корпуса, но смысл понятен.



[танкист]

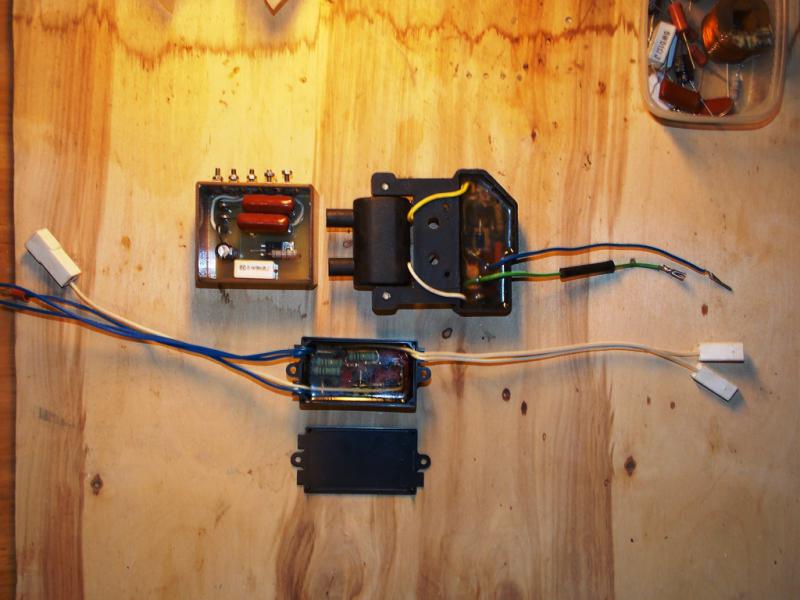

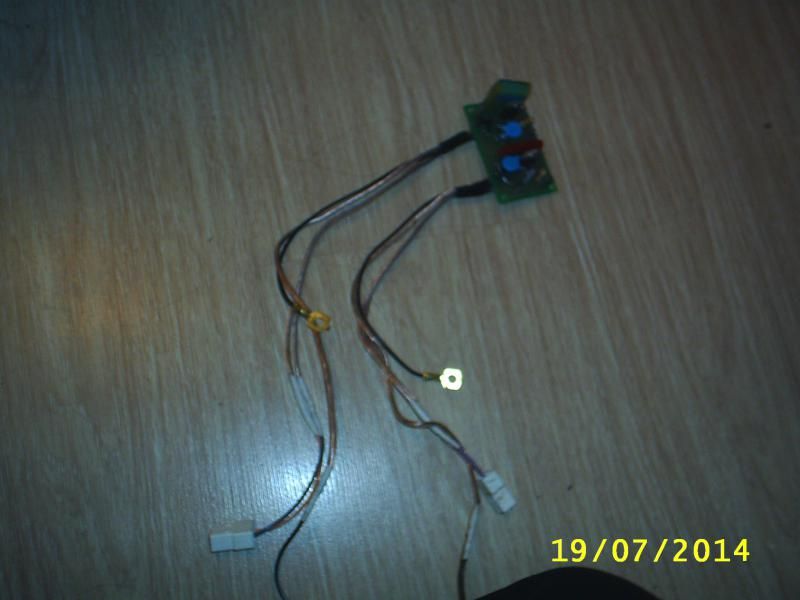

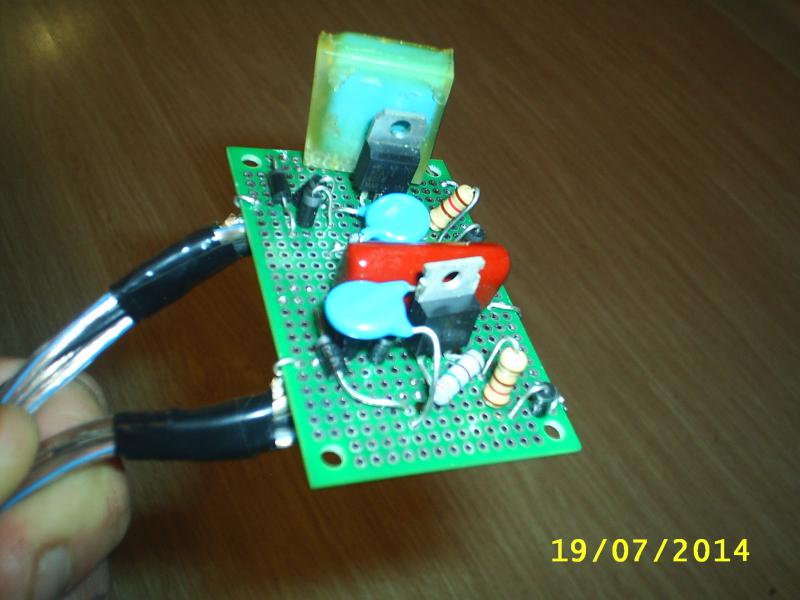

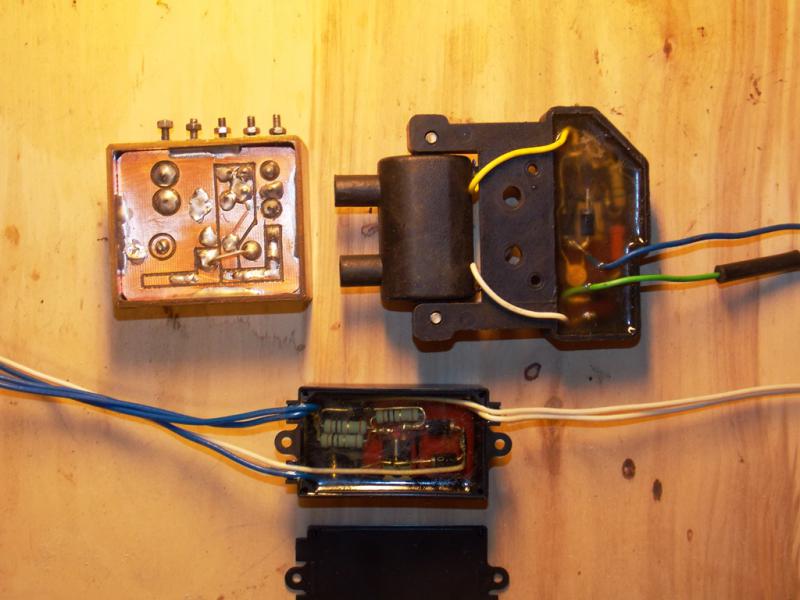

Добавлю то же фото может пригодится,



[GnoM]

Спасибо огромное за фото! Очень пригодится... Олег, а что у тебя за зажигалка? 4 диода стоит... И еще какая-то голубая таблетка...
Андрей! А у Вас что за системы? На фото слева и снизу? С Уважением.
Спаял свое... Завтра буду испытывать...



[танкист]

Спасибо огромное за фото! Очень пригодится... Олег, а что у тебя за зажигалка? 4 диода стоит... И еще какая-то голубая таблетка...
Андрей! А у Вас что за системы? На фото слева и снизу? С Уважением.
Спаял свое... Завтра буду испытывать...

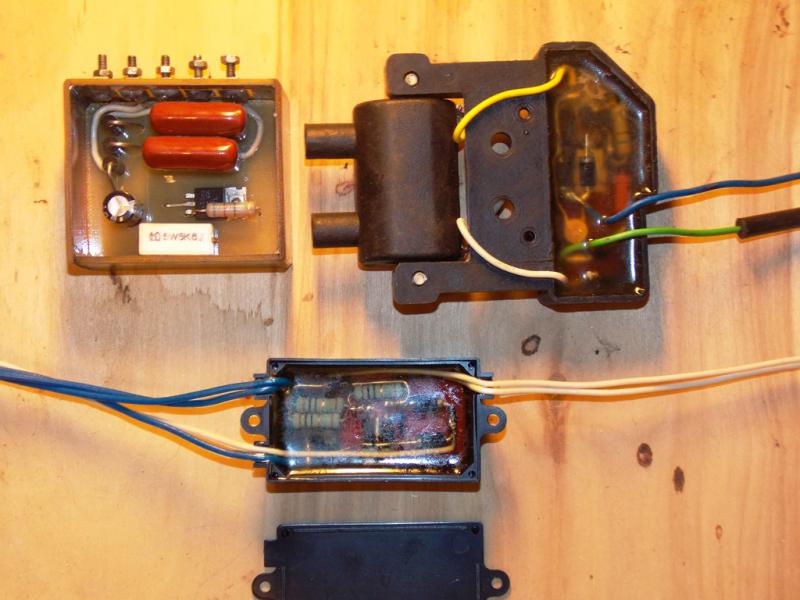

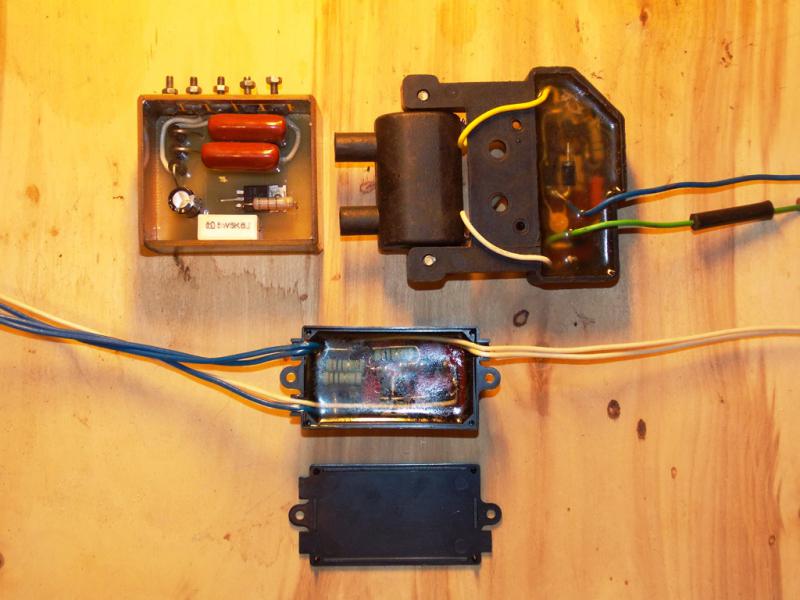

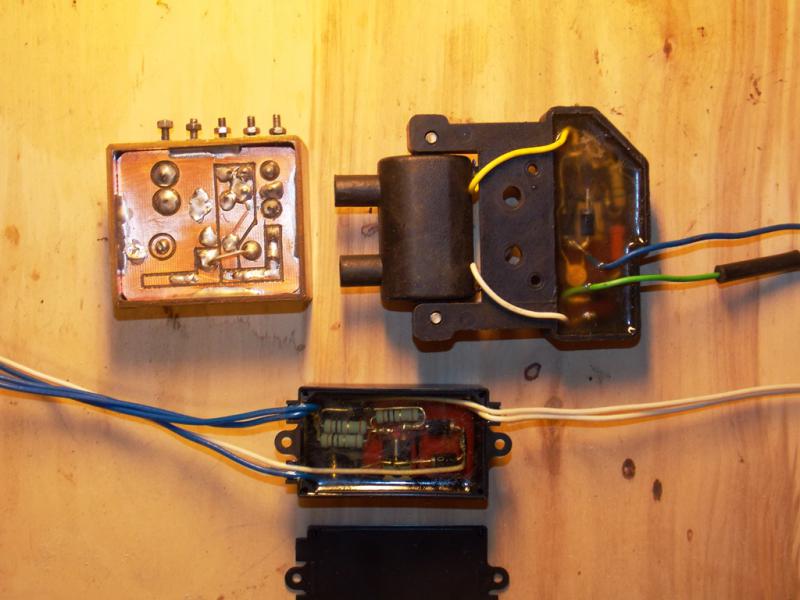

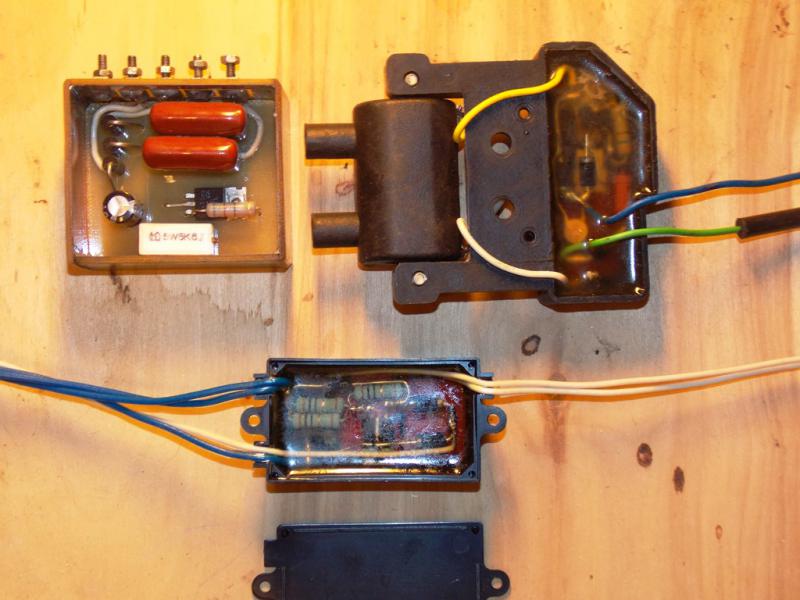

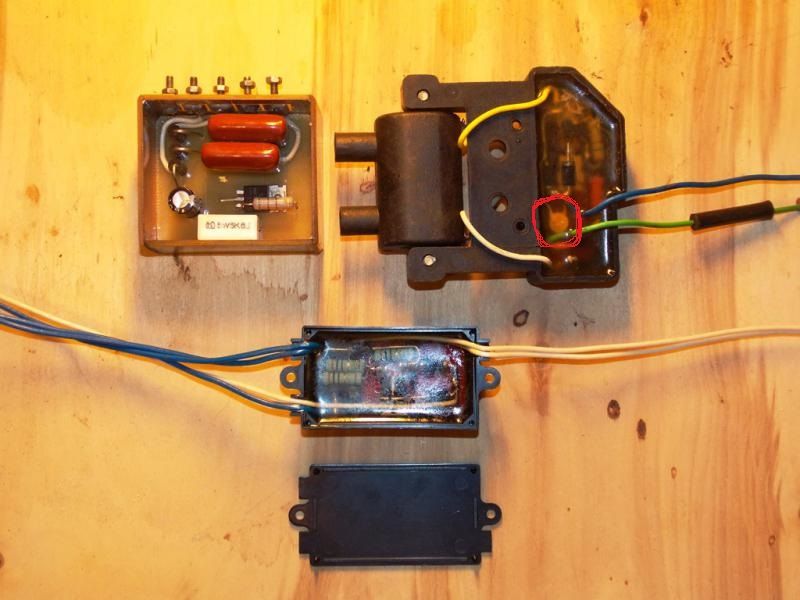

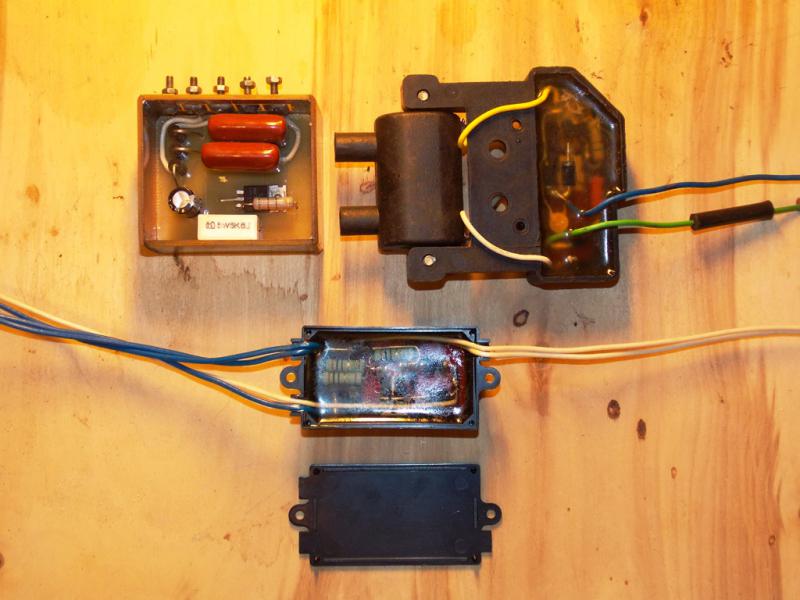

Привет Евгений с лева в текстолите схема Дмитрия 22 для мв-1 с права для мб-23 с низу схема лукича №3 все проверенны у каждой свой (характер) взяты на сайте лодка моби сайт Дмитрия сходи там есть что почитать будут вопросы я к вашим услугам



[GnoM]

Спасибо Вам! Знаком с системой Дмитрия. На одном моторе у меня стоит. Под нее, собственно, и занялся стробоскопом. А почему у Вас там два конденсатора стоит? Есть какой-то секрет? Вы делали под ГАЗовскую катушку? В блоке, МБ-23, и у Вас и у Олега вижу "таблетку", что это? В схеме я такого не видел... Сейчас сваял зап. блок под МБ-23, без механической регулировки УОЗ... Испытаю, сообщу. С Уважением.



[танкист]

Спасибо Вам! Знаком с системой Дмитрия. На одном моторе у меня стоит. Под нее, собственно, и занялся стробоскопом. А почему у Вас там два конденсатора стоит? Есть какой-то секрет? Вы делали под ГАЗовскую катушку? В блоке, МБ-23, и у Вас и у Олега вижу "таблетку", что это? В схеме я такого не видел... Сейчас сваял зап. блок под МБ-23, без механической регулировки УОЗ... Испытаю, сообщу. С Уважением.

Евгений конденсаторов стоит два для универсальности и надежности схемы на левой и нижней схеме на фото выведены два провода от каждого конденсатора на мб-23 просто для увеличения емкости, был случай когда пробило один конденсатор я просто отключил провод не рабочего конденсатора и дошел на одном конде. потом разобрался по чему пробило и выяснил что рабочее напряжение конденсаторов 400в просто мало, заменил на 630в и проблем не было. желтая таблетка это варистор, по своей сути это ограничитель напряжения, он защищает тиристор от пробоя, катушки использовались разные и двух искровая то же остановился на родных тлм удобный родной крепеж и легкая замена нижняя схема (лукича №3) сей час используется как резервное зажигание на нептуне-23 в моей теме смотри есть фото и описание.



[танкист]

Закинь схему Евгений которую спаял на мб-23.



[GnoM]

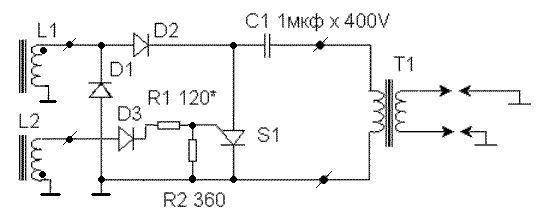

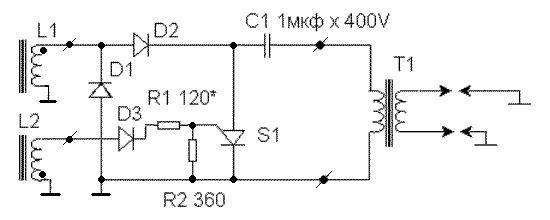

Здравствуйте Андрей! Вот схема, по которой я собирал сборку. Конденсатор правда, поставил на 1мКф, 630V. И тиристор, BT152-800V.
Взял от сюда: http://www.motolodka.ru/motors/domestic ... /mb-23.htm



[танкист]

Это нормальная работоспособная схема проверено тут варистор не нужен. испытал уже или нет еще?
