Сварочник по алюминию из гаражного хлама .

[Адмирал]

Неужели все думают что разница в микрограммах влияет на вибрацию? Нет ни какой вибрации,а геометрию задаю сразу по целой лопасти. На оборотах и скорости это ни как не сказывается.

Про балансировку винта не было ни слова . Микрограммы не при чём . Вибрация возникает от нарушения геометрии винта в целом .
Если интересно моё мнение , винт на фото - убит на глухо . Такие повреждения наплавкой не лечатся , а только усугубляются .
Могу поспорить , что на глаз вы ни чего не определите , а когда поставите винт на шаговую горку - за сердце схватитесь .

Без шаговой горки - это не ремонт винта , а последний гвоздь в крышку его гроба .

То что написано в этой теме т.е. рабочую схему осциллятора

Потерпите до выходных , я всё доразжую ( пара узлов и деталек осталась ) и карефан появится с разъяснялками по схеме на выходных.



[Адмирал]

КОНДЕНСАТОРЫ



[Александр Marx]

По мне "коленочный" вариант, или гаражный самопал, опасен!
Здесь кроме навыков по сборке, еще важно подумать о детях и соседях. То есть техники безопасности.
Сваять с примерными параметрами, примерно налепить, затем примерно за эту работу взять...
Расходы, они будут требовать отработать их, да и прибыль, без нее нет смысла затевать это.
Аргонщики, берут деньги, им их дают за работу и качество в итоге. Цена обусловлена потраченным здоровьем... этот процесс не без следа для него.
Профессиональный аппарат дорого, выбор каждого в итоге ...
В процессе обсуждения данный вопрос поднимался здесь:
topic1777.html



[Kep]

Андрей можно использовать осцилятор с инвертором?



[Адмирал]

Андрей можно использовать осцилятор с инвертором?

НЕТ НЕТ НЕТ Ни в коем случае !!!!!!
К тому же инвертор выдаёт постоянный ток - не подходит для сварки алюминия . Есть конечно инверторы и переменного тока , но в этом случае осциллятор они уже имеют собственный .

В процессе обсуждения данный вопрос поднимался здесь:
topic1777.html

Почитал мельком .... и на этом сайте и по ссылкам на мотолодке ....
Воды налили , результата нет .

Профессиональный аппарат дорого,

А что считать профессиональным аппаратом ???? за 60 тыров или за 260 т .???? Где проходит эта граница ???
В советское время на строчнике от телевизора - заводы работали и контроль проходили , а Удар и подобные , сплошной скол вольфрама выдавал на ультразвуке , так и валялась в углу эта профессиональная хрень .
Ну я никого не агитирую , есть желание потратить деньги - тратьте .

...ОБЩЕЕ ...( кой какие советы ).

Присадку я тоже сам делаю из проволоки 0,8 -1,2 мм для полуавтоматов 4043. Раз уж заговорили про дорого не дорого , килограмм проволоки для полуавтомата стоит в два раза дешевле килограмма прутков той же марки .
Но использую я проволоку для полуавтоматов , потому как прутков 0,8 мм в продаже я не встречал , а 0,8 мм очень хорошо подходят для каких то ""ювелирных"" работ с мелочёвкой на очень малых токах . Ну и как бы два в одном получается ... нужен пруток потолще - минута делов .



[Адмирал]

Ну вот , пришёл карефан и .... опять начался улучшайзинг конструкции...
Сразу оговорюсь , всё что я показывал выше , точно работает .
Но с сегодняшним улучшайзингом стало ещё лучше . ( надо прекращать эти эксперименты , пока в дебрях не заблудились .)

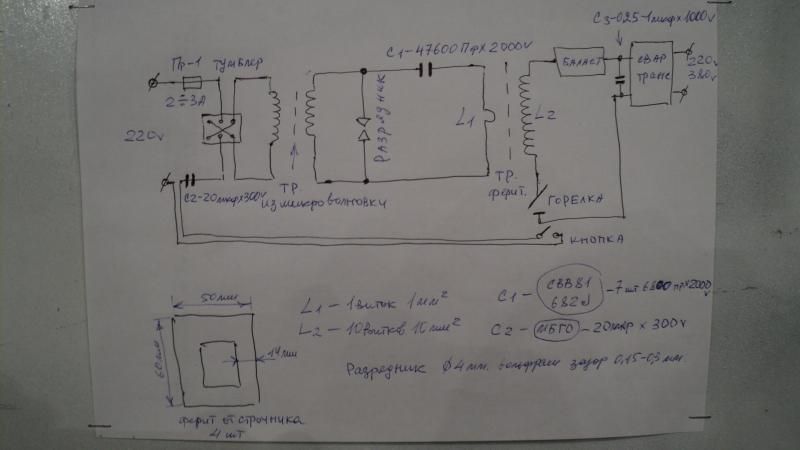

На сегодня схема выглядит так ....



Кнопка подключена не совсем правильно , по соображения безопасности . Не совсем есть хорошо , когда провода под напряжением 220 вольт находятся на горелке в руке . Такое подключение надо разорвать релюшкой или питать всё это низким напряжением . Короче оставляю повторителям сего девайса , не паханное поле для путей решения этой задачи ( себе оставлю как есть ). .
В киношке вроде объяснили , что меняли . Добавлю , что высоковольтная дуга стала значительно мощнее и высокочастотнее . Даже на слух всё это заметно чувствуется . Сварочный аппарат стал варить ваще на ничтожных токах (6 ампер) .Раньше на 20 амперах уже была нестабильность дуги . Теперь всё чётко !



[Rickov]

Спасибо большое!



[Адмирал]

На здоровье ...
Будут вопросы , спрашивайте .



[Rickov]

детали беру, вот такой подойдет? http://ru.aliexpress.com/item/AC-220V-t ... 28345.html



[Адмирал]

вот такой подойдет?

Наверное подойдёт . Косоглазые не пишут про высокую сторону ....
Если ориентироваться на промышленные осцилляторы , то они выдают ваще мизерные мощности , 45 Вт , 90 Вт и работают же ведь ( кстати у них вес доходит до 20 кг , при такой слабости транца ))
На трансе из микроволновки , через конденсатор , мощность получается 200 - 230 Вт.
Я бы ориентировался на размер трансформатора ( раз уж на нём мало чего написано ).
Мне достались две микроволновки с работы ( чё то у них там сломалось трансы у обоих рабочие были ) . Карефан нашёл себе на Авито за 500руб. полностью рабочую .
P\S Забыл сказать и на схеме пометить , высокое напряжение с транца берётся с клеммы ( один провод ) и другой провод с корпуса трансформатора .



[MotorHead]

Такой трансформатор не будет работать в осциляторе, на шильдике ясно написаны параметры.



[Александр Marx]

детали беру, вот такой подойдет? http://ru.aliexpress.com/item/AC-220V-t ... 28345.html

Этот трансформатор не подойдет.
Им питают в микроволновках память и дисплей индикации, он там ставится только для этого.
И никак не связан с трансформатором высоковольтным, (это который в разы больше) Это не одно и то же.
Адмирал, человек с ваших слов закажет транс, который в итоге сможет применить для приемника малогабаритного.
Там указан ток и напряжение. Отвечая на вопросы, я бы был по внимательнее в ответах на них....



[Александр Marx]

вот такой подойдет?

Наверное подойдёт . Косоглазые не пишут про высокую сторону ....
.

Все пишут, это output вторая сторона выхода с транса.



[Адмирал]

Там было слово " наверное " , я не могу всего знать . Спасибо , что поправили .



[Rickov]

Нашел я уже какой то, только выдает он не 2000В, а пять. Как привезут фото выложу



[Адмирал]

Все пишут, это output вторая сторона выхода с транса.

Хорошо вы о косоглазых думаете .....
Где и что тут написано ???
Не влезай убьёт ?? Дык это на каждом столбе пишут .



[Адмирал]

5000 вольт - это много . На 5 кВ конденсаторы искать придётся . И конденсатор на входе придётся считать под этот трансформатор .
Если интересны эксперименты , тогда понятно . Если цель - варить алюминий , то проще повторить то что выше я расписал .

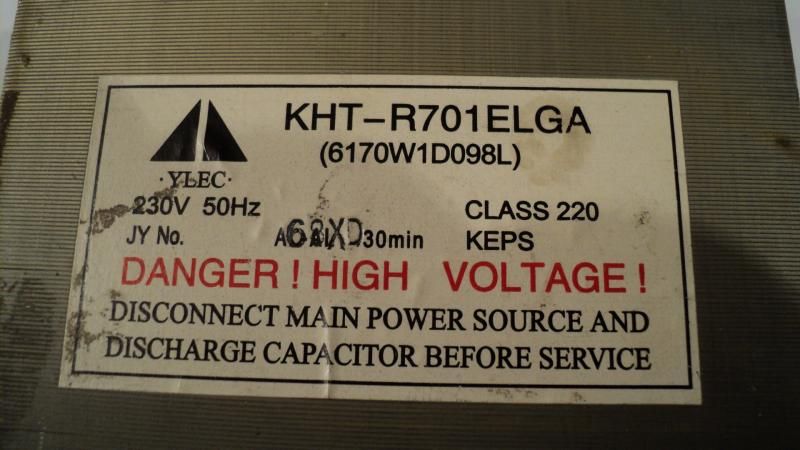

У меня вот этот трансформатор .
https://www.yandex.ru/yandsearch?clid=9 ... -r701elga+купить&l10n=ru&lr=6&redircnt=1460923433.1
http://monitor.net.ru/forum/topic105516-192.html
Чё то ссылка на Авито , на ваш регион не клеится , посмотрите сами , там есть микроволновки .
Может в мастерских по ремонту поспрашать такой транс .



[Rickov]

C2 20мкф 160В подойдет? пока такой в наличии
кольцо ферритовое 115мм диаметр проницаемость 1000

на вид такое, купил, 380 руб



[Адмирал]

C2 20мкф 160В подойдет? пока такой в наличии
кольцо ферритовое 115мм диаметр проницаемость 1000

Про феррит завтра карефану позвоню , но думаю он скажет " надо пробовать ."
Конденсатор С2 подобран и посчитан для того трансформатора который у меня в схеме . Этот конденсатор снижает мощность транса с 800 ватт до 230 ватт. А какой у вас будет трансформатор пока не ясно .
160 вольт - мало , потому как в розетке 220 вольт . Я допускал такие ошибки (((( " ну больше нечего было поставить " )))).
Какое то время он работает , но потом очень неожиданно взрывается . Иной раз лупит как противопехотная мина , с осколками по полной программе Опасно это !!!!!
Реально хлопок мощный !!!!



[Александр Marx]

Все пишут, это output вторая сторона выхода с транса.

Хорошо вы о косоглазых думаете .....
Где и что тут написано ???
Не влезай убьёт ?? Дык это на каждом столбе пишут .

Написано там, номерок KHT-R701ELGA , он является ключевым.
Спецификация изделия имеет номер, он и является значимым по замене одной детали на аналог или оригинал.
Модель привязывается к определенной марке СВЧ, это обусловлено условиями производства.
На изделиях широкого применения пишут всё. Блоки питания, там используют трансформаторы без указаний напряжений, потому как параметры в итоге прописаны на корпусе изделия.



[Адмирал]

Написано там, номерок

На этот номерок я и дал ссылку чуть выше https://www.yandex.ru/yandsearch?clid=9 ... 61098221.1
Потому как у этих пикимонов , всё ни как у людей .
Интернета в гараже не было , схема придумывалась по наитию и тут же испытывалась , менялась и снова пробовалась реальной сваркой .
Различных вариантов было ...... не соврать бы ......ну не меньше 20 .
Та схема , что на рисунке - лучший вариант .
Сегодня варил 2 часа без перекуров " не вынимая " ( токи были от 10 до 40 ампер )--- всё стабильно , ничего не греется , настройки не сбиваются , вольфрам не скалывается .



[Rickov]

Трансформатор r1s57a
Испытание осциллятора, точнее первой его половины делом оказалось небезопасным, на с2 замеры показали 463 вольта, конденсатор трещит и шьет на весь гараж совсем не шуточно. Батарея с1 почти разлетелась, с них облетела вся та красная шелуха которой они облиты. Они держат, но есть подозрение что киловольт не пять как мне сказали, а в районе двух с половиной. Завтра подберу конденсаторы, теперь понятно что искать



[MotorHead]

на с2 замеры показали 463 вольта, конденсатор трещит и шьет на весь гараж совсем не шуточно.

При таком включении конденсатора и первичной обмотки трансформатора получился последовательный колебательный контур, а напряжение на конденсаторе показывает что резонанс ходит где то рядом со всеми вытекающими последствиями. Вобщем не будем вдаватся в тонкости явлений резонанса но помоему там с головой хватит 4-5 мкФ.

Батарея с1 почти разлетелась, с них облетела вся та красная шелуха которой они облиты.

И тогда перестанет разлетатся красная шелуха с конденсаторов



[Адмирал]

Трансформатор r1s57a
Испытание осциллятора, точнее первой его половины делом оказалось небезопасным, на с2 замеры показали 463 вольта, конденсатор трещит и шьет на весь гараж совсем не шуточно. Батарея с1 почти разлетелась, с них облетела вся та красная шелуха которой они облиты. Они держат, но есть подозрение что киловольт не пять как мне сказали, а в районе двух с половиной. Завтра подберу конденсаторы, теперь понятно что искать

Чё то , какой то апокалипсис описываете .
Что значит половина осциллятора ????
Что значит шьёт на весь гараж ?????
Конденсатор С2 ваще рабочий у вас ???
Конденсаторы С1 , если на них полопалась обмазка , значит они очень сильно грелись и они точно не рабочие , коль с них слетела " красная шелуха ". А греются они в том случае , когда приходящее на них напряжение значительно превышает то , на которое они расчитаны .
Без обмазки этой - они точно ничего "держать" не могут .
Какой зазор в разряднике у вас ??? Вольфрам краснеет ?????
От этого зазора зависит будут жить конд. С1 или будут дохнуть на счёт раз .
Делайте зазор в разряднике 0,15 мм.
Фотку бы хоть скинули , как всё у вас подключено .
Трансформатор правильно подключили ?????
И не меряйте вы ничего прибором . Такие вещи не меряются обычным тестором . Он у вас точно сгорит .......



[Адмирал]

При таком включении конденсатора и первичной обмотки трансформатора получился последовательный колебательный контур, а напряжение на конденсаторе показывает что резонанс ходит где то рядом со всеми вытекающими последствиями. Вобщем не будем вдаватся в тонкости явлений резонанса но помоему там с головой хватит 4-5 мкФ.

Ну я же не Коперфильд , почему у меня тогда всё работает , в кино выше ???
Не нравится кондей С2 , поставьте вместо него латер или лампочек понавключайте гирлянду ( соорудив делитель напряжения ) .
Но такая бешеная мощность трансформатора ( под киловатт ) убьёт на фиг . Не нужна она в осцилляторе .
Первый наш осциллятор выдавал 80 ватт и всё работало , точнее и сейчас работает ( могу ещё кино снять , хотя выше выкладывал киношку . Посмотрите дату закачки на ю-туб того кина , сколько лет уже прошло ))
