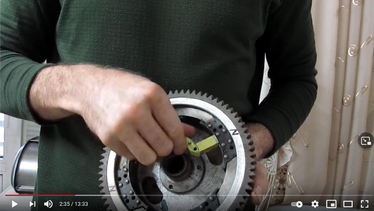

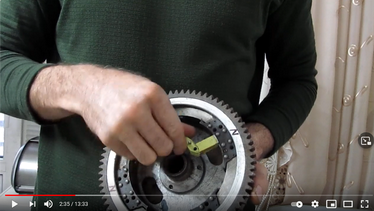

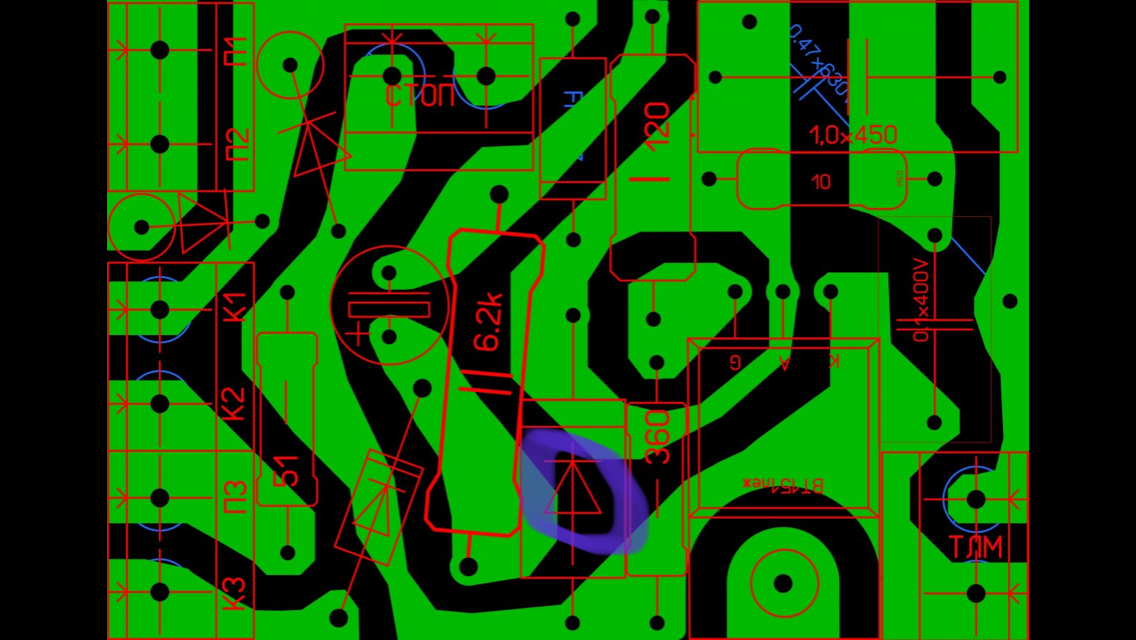

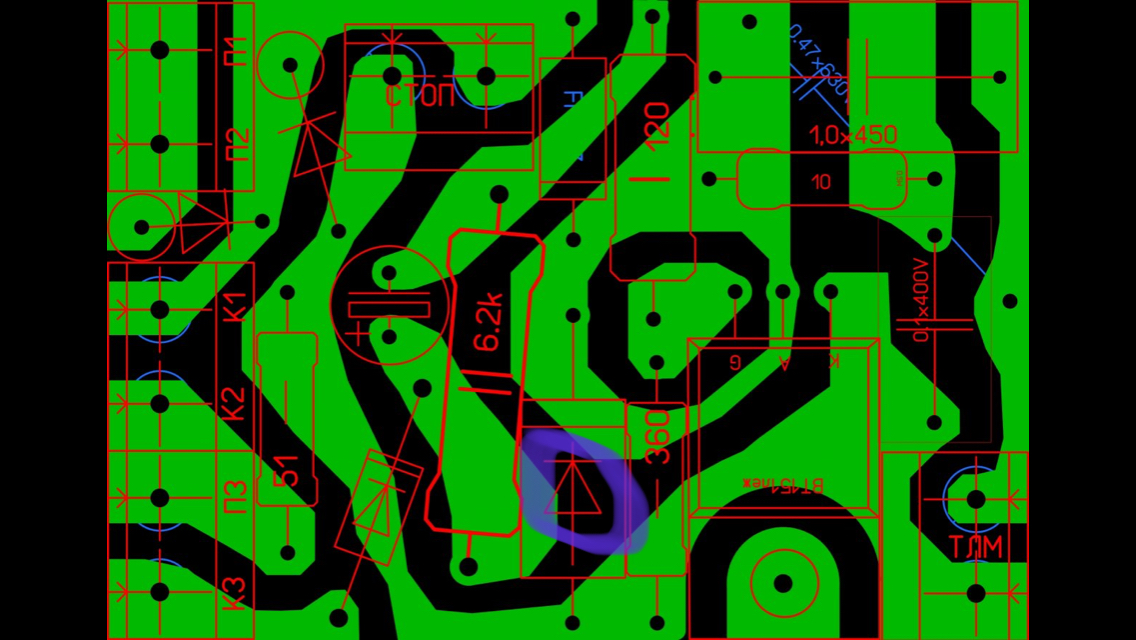

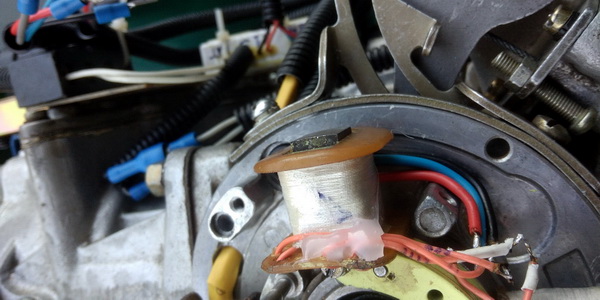

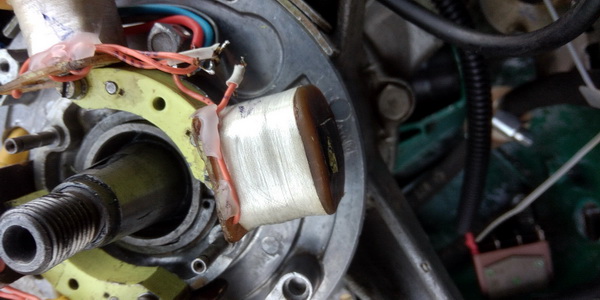

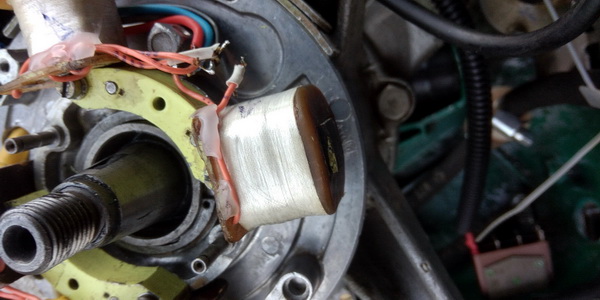

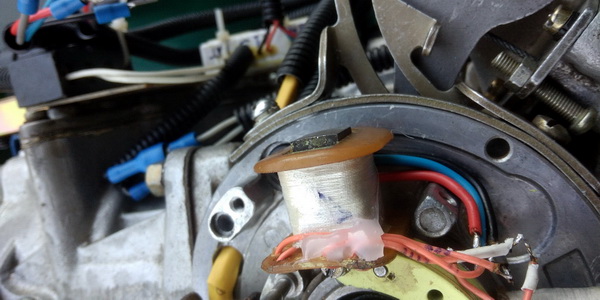

Sprint layout-6. Катушек 3, как на схеме в шапке. L2 и L3 на одном каркасе. Обозначения: П1, П2, П3- начала соответствующих катушек. К1, К2, К3-концы. Из под маховика вывожу 6 проводов. Синим цветом добавочный конденсатор параллельно основному-необязателен.

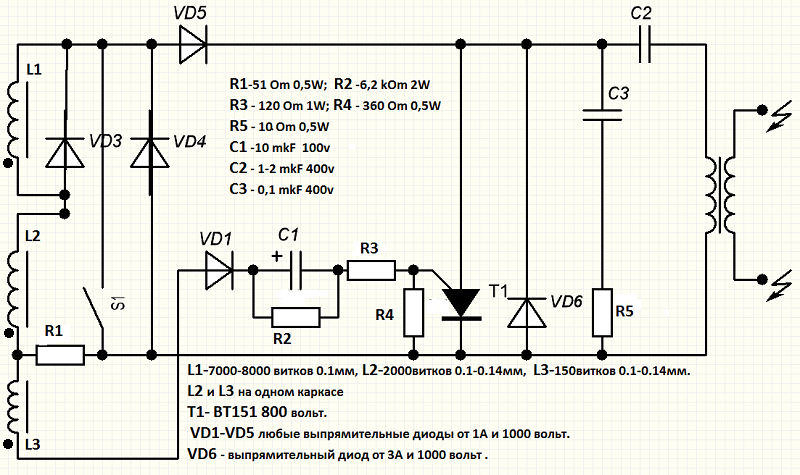

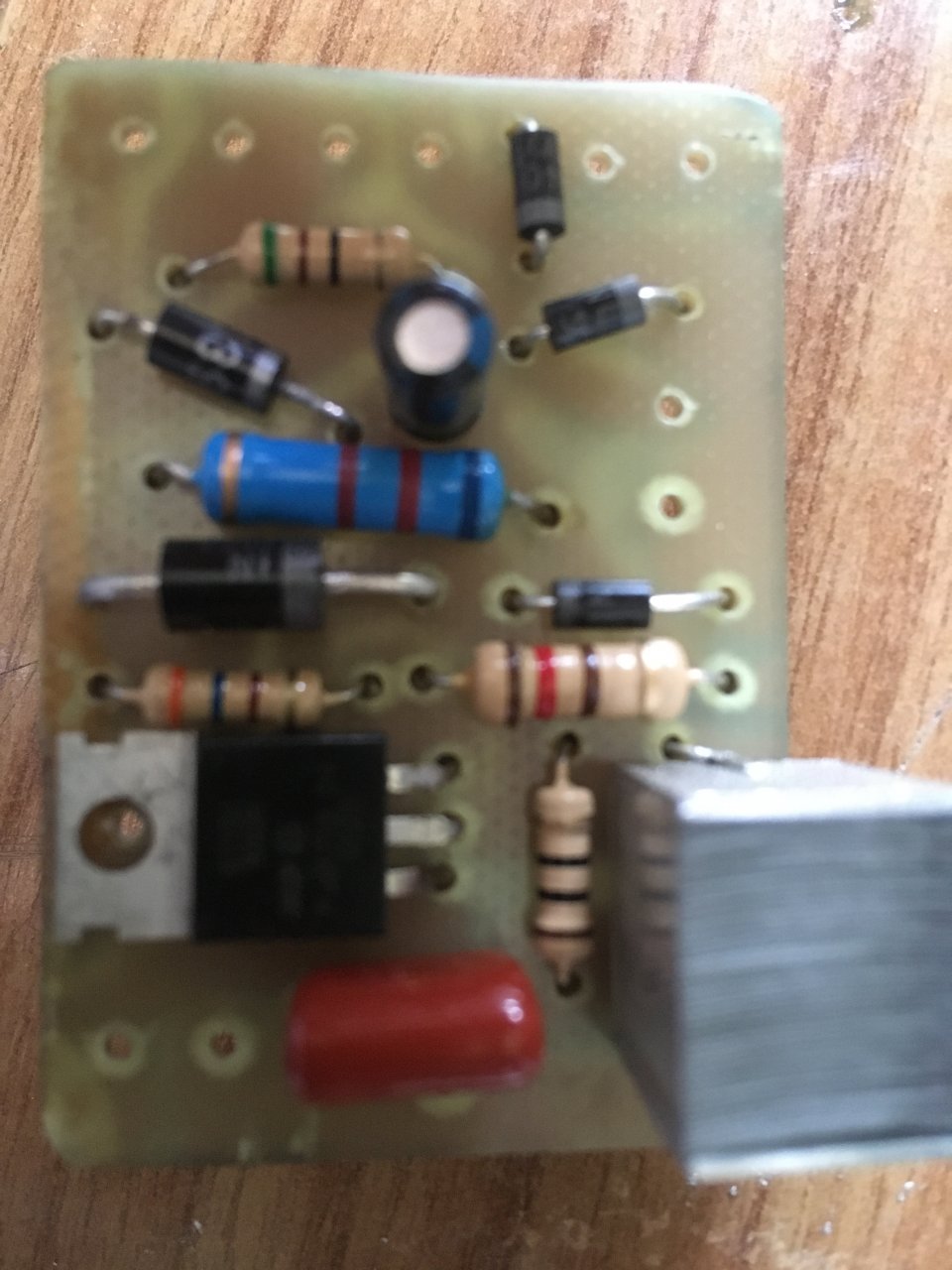

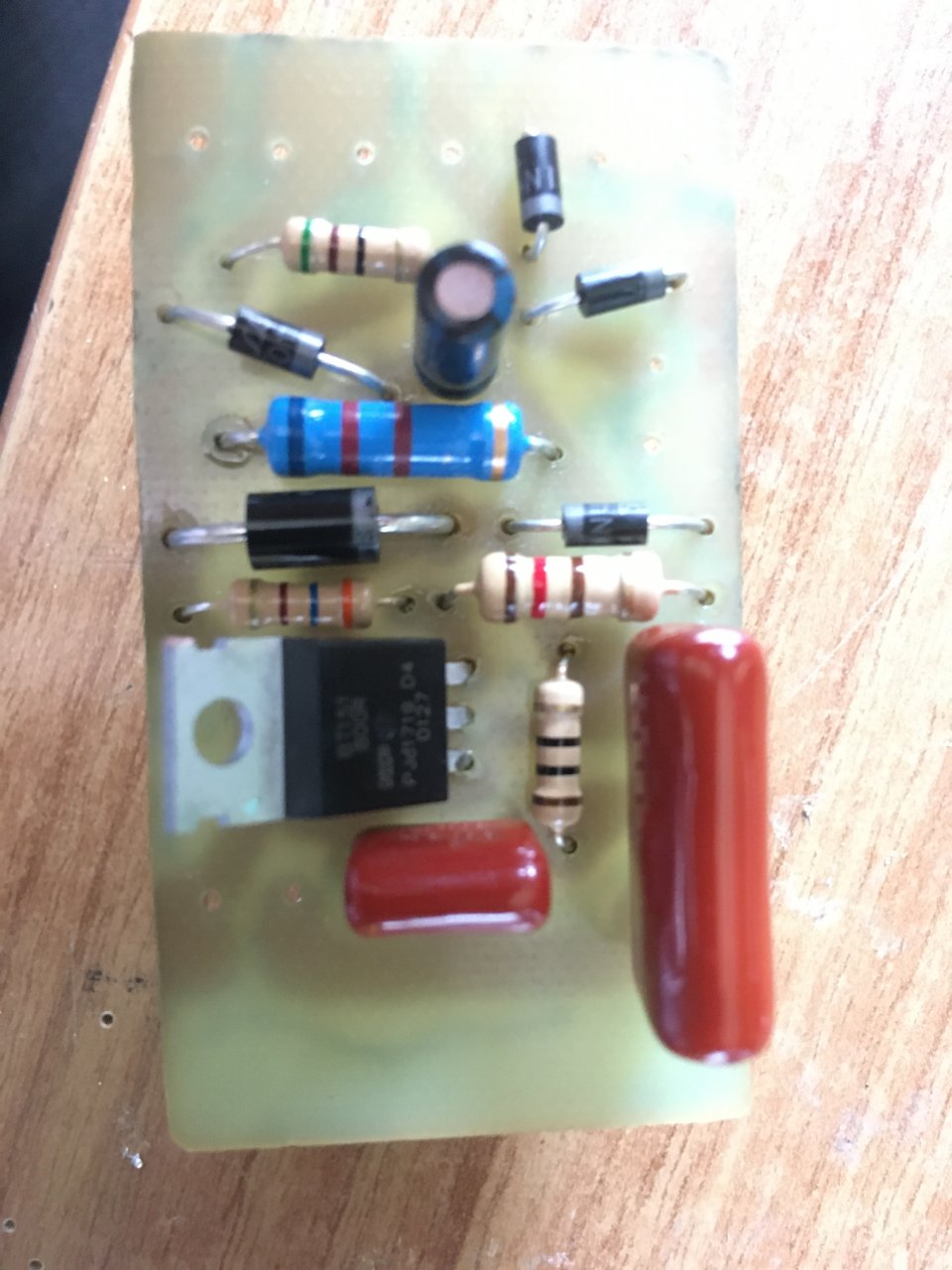

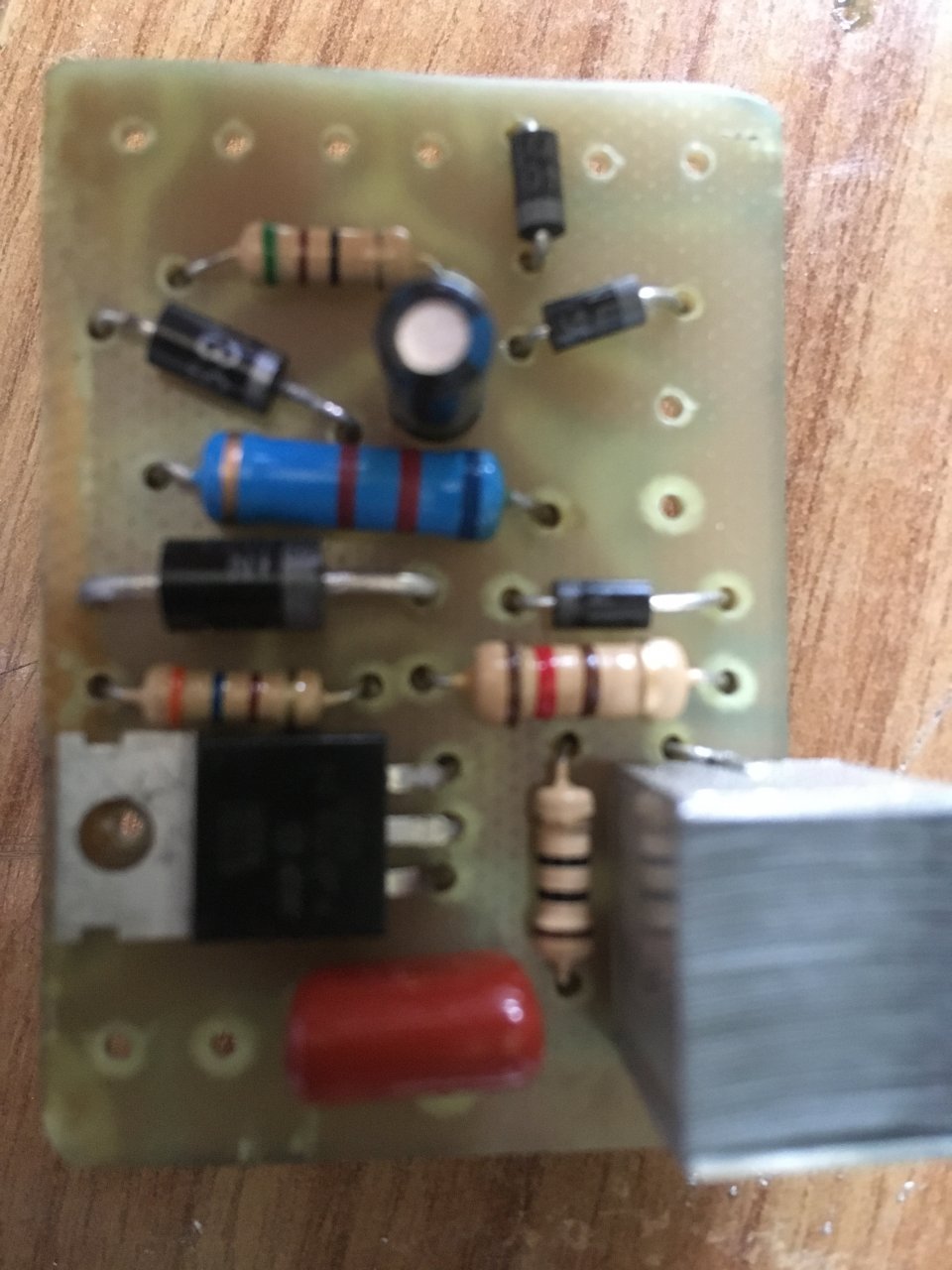

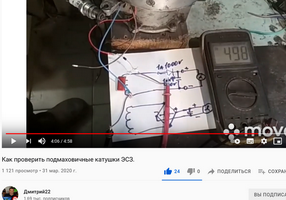

Извиняюсь за назойливость, но на схеме в шапке 6 выпрямительных диодов, обведённый синим - это шестой (VD6) от 3А и 1000 вольт, остальные от (VD1-VD5) 1А и 1000вольт, только остальных четыре, а на схеме в шапке их пять. Так можно?
182500


Вложения

SHAFAR

мичман
Регистрация
13.10.2010
Сообщения
175
Карма
10
На схеме всего 5 диодов-отсутствует VD2. Синим-это от 3А, 1000V. Остальные от 1А, 1000V. Я ставлю FR207 и FR307.
Кроме того, ставлю клемные колодки с винтами. Провода не паяю, а зажимаю винтами в колодках. Это делаю Для того, чтобы не снимать маховик и не переставлять катушки на "рогах" , если не попал в полярность магнитов. Просто меняю фазировку перестановкой проводов для каждой катушки. Для "Нептуна" это , практически не нужно-полярность магнитов там одинаковая, а вот у "Вихрей" ( с МВ-1) бывают отличия на 90 градусов. Сталкивался.

Последнее редактирование:

Kosten24rus

матрос
Регистрация
22.06.2020
Сообщения
6
Карма
0
Город
Красноярск
Имя
Константин
Лодка
Нептун
Мотор
Нептун 23

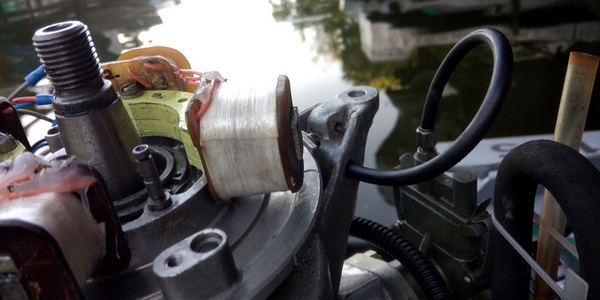

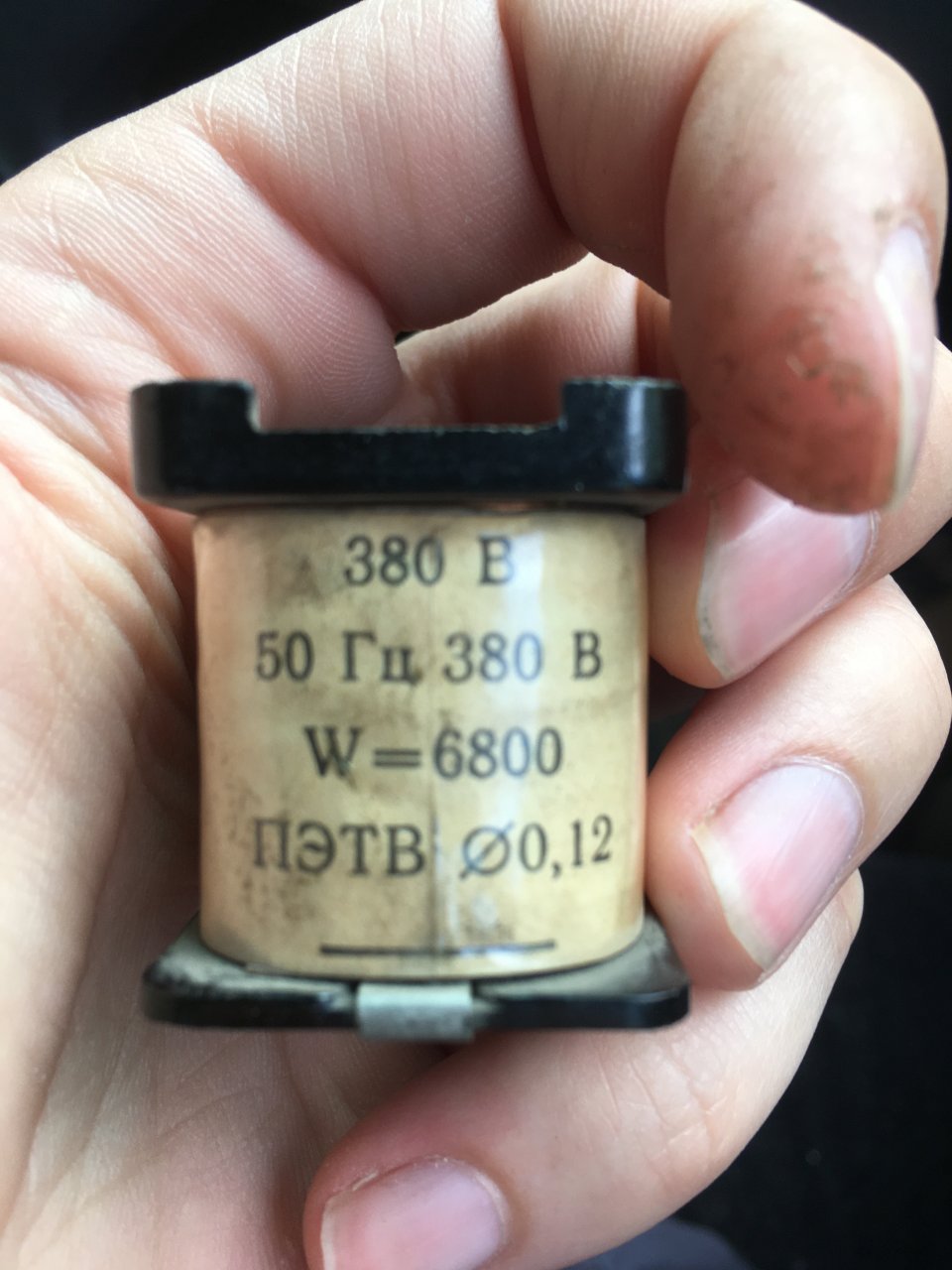

Ещё имеется вот такая катушка, для L1 получится ее задействовать или мало витков будет? 182754


SHAFAR

мичман
Регистрация
13.10.2010
Сообщения
175
Карма
10
Я таких не ставил, поэтому не знаю. Всегда мотаю. На этот вопрос , думаю , может ответить автор темы Дмитрий22-это его наработки и благодаря ему у многих вихреводов НОРМАЛЬНОЕ CDI !


Дмитрий Морохов

старшина 2ст.
Регистрация
28.01.2015
Сообщения
74
Карма
5
Город
Саратов
Лодка
Прогресс 2
Мотор
Вихрь 30
Добрый день! Решил перейти с надёжной схемы на NEW. Вводная- основание МБ 2, тиристор BT 151-800R, L 3 150 витков 0,15 . Проблема с RC фильтром на упраляющем тиристора. С фильтром редкая искра появляется при энергичном прокручивании маховика шморгалкой, от электростартёра не хватает скорости, искры нет. При закорачивании RC фильтра искра появляется с полоборота, соответсвенно заводится без проблем. Куда копать? Тиристор подбирать? Или забить на фильтр?


SHAFAR

мичман
Регистрация
13.10.2010
Сообщения
175
Карма
10
Всем привет! Все работает и с маховиком без венца и с маховиком с венцом. RC -фильтр не трогаю. Была проблема (мотор не заводился)-перепутал и поставил вместо 51 Ом 51 кОм.


ovchinnikov 1966

капитан 1-го ранга
Регистрация
29.01.2012
Сообщения
8 063
Карма
906
Имя
Alex
Лодка
Terhi 405. Flinc 320
Мотор
Johnson, Evenrud, Chrysler............
Дима и максимка... Чудны твои дела... :))))
