дмитрий22

капитан 2-го ранга
Регистрация
11.05.2010
Сообщения
1 472
Карма
160
Город
Украина,Херсон
Имя
Дмитрий
Лодка
"Крым"; "Кайман-305";"Пелла Фиорд 430"
Мотор
Джонсон 15 4-т, Ветерок-12, Вихри

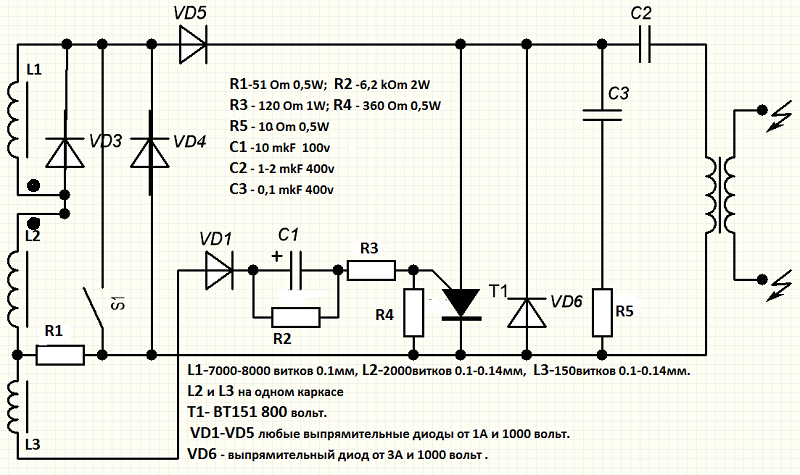

Новая система зажигания CDI для моторов Вихрь с МВ-1 или МБ-2, Нептун, Привет, Прибой с МН-1


Вложения

Последнее редактирование модератором:

ovchinnikov 1966

капитан 1-го ранга
Регистрация
29.01.2012
Сообщения
8 843
Карма
1 310
Имя
Alex
Лодка
Terhi 405. Flinc 320
Мотор
Johnson, Evenrud, Chrysler.Terhi . Volvo Penta ///...
Дима привет. Как возможно на каркасе 10т.витков уместить -0.1?


ovchinnikov 1966

капитан 1-го ранга
Регистрация
29.01.2012
Сообщения
8 843
Карма
1 310
Имя
Alex
Лодка
Terhi 405. Flinc 320
Мотор
Johnson, Evenrud, Chrysler.Terhi . Volvo Penta ///...
Спасибо, ступил я Дим :D Почему перешёл на эту схему?


дмитрий22

капитан 2-го ранга
Регистрация
11.05.2010
Сообщения
1 472
Карма
160
Город
Украина,Херсон
Имя
Дмитрий
Лодка
"Крым"; "Кайман-305";"Пелла Фиорд 430"
Мотор
Джонсон 15 4-т, Ветерок-12, Вихри
На видео дэмо системы я изложил причины перехода.


дмитрий22

капитан 2-го ранга
Регистрация
11.05.2010
Сообщения
1 472
Карма
160
Город
Украина,Херсон
Имя
Дмитрий
Лодка
"Крым"; "Кайман-305";"Пелла Фиорд 430"
Мотор
Джонсон 15 4-т, Ветерок-12, Вихри
Буду в шапку добавлять намотки катушек и остальные моменты. Хочу сказать, что это полностью рабочая система, все полностью соответствует "готовым комплетам".


Pilot-by

капитан 1-го ранга
Регистрация
20.09.2010
Сообщения
5 255
Карма
154
Имя
--
Лодка
--
Мотор
--
больше витков на двух каркасах идея хорошая, себе тоже так делал. повышается напруга, соответственно легче запуск, уменьшается емкость - на полных проблем быть не должно.


ovchinnikov 1966

капитан 1-го ранга
Регистрация
29.01.2012
Сообщения
8 843
Карма
1 310
Имя
Alex
Лодка
Terhi 405. Flinc 320
Мотор
Johnson, Evenrud, Chrysler.Terhi . Volvo Penta ///...
По типу МБ23 выходит.


Олег 1974

капитан 3-го ранга
Регистрация
12.12.2012
Сообщения
572
Карма
73
Возраст
50
Город
Краснодарский Край, г. Краснодар
Имя
Олег
Лодка
Касатка-350 (стеклопластик) была, сейчас ПВХ Фортуна 3.4 фирмы ДНТ Краснодар длина 4 м.
Мотор
Ветерки-8 и 12, Нептун-23
Так значит на больших оборотах УОЗ все таки убегает в минус!
Сама схема копия МБ-23.


Олег 1974

капитан 3-го ранга
Регистрация
12.12.2012
Сообщения
572
Карма
73
Возраст
50
Город
Краснодарский Край, г. Краснодар
Имя
Олег
Лодка
Касатка-350 (стеклопластик) была, сейчас ПВХ Фортуна 3.4 фирмы ДНТ Краснодар длина 4 м.
Мотор
Ветерки-8 и 12, Нептун-23

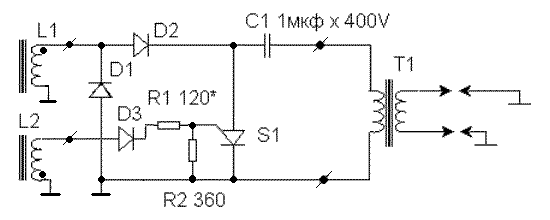

Как причем тут МБ-23? Коммутатор- схема Ивана с мотолодки для ремонта МБ-22,23 выложенная на мотолодке в 2002 году.


дмитрий22

капитан 2-го ранга
Регистрация
11.05.2010
Сообщения
1 472
Карма
160
Город
Украина,Херсон
Имя
Дмитрий
Лодка
"Крым"; "Кайман-305";"Пелла Фиорд 430"
Мотор
Джонсон 15 4-т, Ветерок-12, Вихри
Это схема с сайта Ивана. Делитель взят с неё, я в дэмо видео об этом сказал.
Сама основа схемы взята с заводского МБ 2. Только инвертиоована в обратную полярность.


Вложения

elnarf

матрос
Регистрация
14.01.2016
Сообщения
7
Карма
1
Город
Казань
Имя
Эльнар
Лодка
днепр
Мотор
нептун23
Re: Надежная схема New с двумя тлм

Дмитрий 22 подскажите пожалуиста а как подключить надежную схему new к родным тлм т е одноискровым. Если можно схему Спасибо.


дмитрий22

капитан 2-го ранга
Регистрация
11.05.2010
Сообщения
1 472
Карма
160
Город
Украина,Херсон
Имя
Дмитрий
Лодка
"Крым"; "Кайман-305";"Пелла Фиорд 430"
Мотор
Джонсон 15 4-т, Ветерок-12, Вихри
Re: Надежная схема New с двумя тлм

elnarf сказал(а):
Дмитрий 22 подскажите пожалуиста а как подключить надежную схему new к родным тлм т е одноискровым. Если можно схему Спасибо.
Один выход к одной, второрй ко второй.


танкист

капитан 1-го ранга
Регистрация
15.11.2014
Сообщения
12 245
Карма
3 679
Город
г. Пермь
Имя
Андрей
Лодка
Прогресс-4
Мотор
Нептун-23 Вихрь-25 Вихрь-30 Ветерок-8М Johnson-60
Дима, какое напряжение разряда конденсатора на первичной обмотке катушки зажигания при 1000 об.мин.? Речь об осциллограмме и максимальной амплитуде импульса в первом полупериоде. Время всего периода колебаний то же интересно!


elnarf

матрос
Регистрация
14.01.2016
Сообщения
7
Карма
1
Город
Казань
Имя
Эльнар
Лодка
днепр
Мотор
нептун23
Дмитрий 22 я в электрике не силен. не могу понять в этой схеме земля есть и какая катушка на какой цилиндр.Спасибо.


дмитрий22

капитан 2-го ранга
Регистрация
11.05.2010
Сообщения
1 472
Карма
160
Город
Украина,Херсон
Имя
Дмитрий
Лодка
"Крым"; "Кайман-305";"Пелла Фиорд 430"
Мотор
Джонсон 15 4-т, Ветерок-12, Вихри

elnarf

матрос
Регистрация
14.01.2016
Сообщения
7
Карма
1
Город
Казань
Имя
Эльнар
Лодка
днепр
Мотор
нептун23
Спасибо видео класс все понятно.


ovchinnikov 1966

капитан 1-го ранга
Регистрация
29.01.2012
Сообщения
8 843
Карма
1 310
Имя
Alex
Лодка
Terhi 405. Flinc 320
Мотор
Johnson, Evenrud, Chrysler.Terhi . Volvo Penta ///...
Дмитрий . снимаю шляпу. Супер.


дмитрий22

капитан 2-го ранга
Регистрация
11.05.2010
Сообщения
1 472
Карма
160
Город
Украина,Херсон
Имя
Дмитрий
Лодка
"Крым"; "Кайман-305";"Пелла Фиорд 430"
Мотор
Джонсон 15 4-т, Ветерок-12, Вихри

gerasanin

матрос
Регистрация
15.01.2016
Сообщения
15
Карма
0
Город
Междуреченск
Имя
Gera
Лодка
Южанка-2
Мотор
Нептун-23, Вихрь 25
Дмитрий а С2 на сколько вольт? Получается что точка 5 это начало л1 4 конец, точка 1 начало л2?


дмитрий22

капитан 2-го ранга
Регистрация
11.05.2010
Сообщения
1 472
Карма
160
Город
Украина,Херсон
Имя
Дмитрий
Лодка
"Крым"; "Кайман-305";"Пелла Фиорд 430"
Мотор
Джонсон 15 4-т, Ветерок-12, Вихри
С2 50 вольт достаточно. начала -1 и 4 . Они обозначены на схеме.


gerasanin

матрос
Регистрация
15.01.2016
Сообщения
15
Карма
0
Город
Междуреченск
Имя
Gera
Лодка
Южанка-2
Мотор
Нептун-23, Вихрь 25
Спасибо Дмитрий вроде разобрался) а как давно вы пользуетесь этой схемой? А детали лучше импортнные покупать?


владимир кстово

старшина 1ст.
Регистрация
15.01.2014
Сообщения
96
Карма
4
Возраст
46
Имя
владимир
Лодка
прогресс 2
Мотор
Ямаха 30
Re: Надежная схема New с двумя тлм

дмитрий22 сказал(а):
elnarf сказал(а):
Дмитрий 22 подскажите пожалуиста а как подключить надежную схему new к родным тлм т е одноискровым. Если можно схему Спасибо.
Один выход к одной, второрй ко второй.
Поясните пожалуйста, от С1 нужно сделать два провода на две ТЛМ или от С1 на одну, а нижний по схеме на вторую?


дмитрий22

капитан 2-го ранга
Регистрация
11.05.2010
Сообщения
1 472
Карма
160
Город
Украина,Херсон
Имя
Дмитрий
Лодка
"Крым"; "Кайман-305";"Пелла Фиорд 430"
Мотор
Джонсон 15 4-т, Ветерок-12, Вихри
верхний по схеме на одну, нижний по схеме на вторую
