Re: Востанавливаю М10 и 12.5

vistas70 сказал(а):
Башка сказал(а):

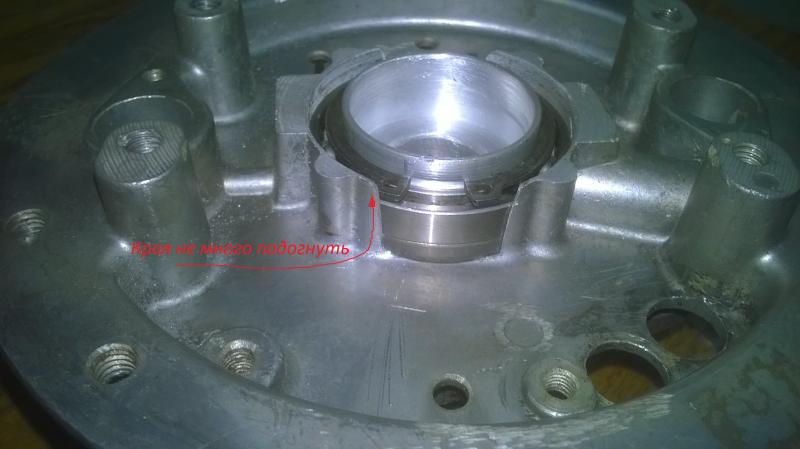

Сегодня устранил люфт бронзовой втулки, коренной шейки КВ.
Здорово получилось! Вопрос Вы засверливали в алюминий или со втулкой пополам просто по фото ощущение, что резьба и по втулке прошла?
И ещё вопрос по бензобаку - как вы с внутренней стороны штуцер крепили, ведь пальцами там не подлезешь гайку навернуть?
Да сверлил алюминий с втулкой пополам. В начале сверлил сверлом 2,5мм два отверстия пока без потая в верхней части втулки и она встает на свое место ( т.к. маховик и КВ давит на втулку и она просела). Глубину сверлил опираясь на длину болта но не больше 15мм. Нарезаем резьбу на 3мм и вкручиваем болты. Теперь переходим на нижнюю часть втулки. Закрутили четыре болта. Теперь делаем потай. Выкручиваем один болт и делаем потай, закручиваем болт с потаем на место, и продолжаем с каждым болтом так. Таким способом втулка ни куда не уходит и не шевелится при сверловки потая. Ну и выкручиваем все восемь болтов мажем эпоксидкой или поксиполом и ставим болты на место. Убираем излишки клея и после высыхания поверхность зачищаем от заусенцев.

Во внутрь штуцера с пластиковым шлангом (шланг отпилен по длине канистры и одет на штуцер) пропускаю длинную медную проволоку на конце с крючком у пластикова шланга. Проволоку заводим в канистру и вытаскиваем в проделанное отверстие. Тянем проволоку до появления штуцера в отверстии. Накручиваем гайку. Проволоку выталкиваем в канистру и другой проволокой с крючком вытаскиваем её. Не забывайте штуцер помазать не много герметиком. Что не ясно спрашивайте, отвечу.


Башка

старшина 1ст.
Регистрация
17.01.2015
Сообщения
88
Карма
7
Возраст
64
Город
Екатеринбург
Имя
Владимир
Лодка
Марлин 340
Мотор
Самодельный
Re: Востанавливаю М10 и 12.5

beglec сказал(а):
Башка сказал(а):

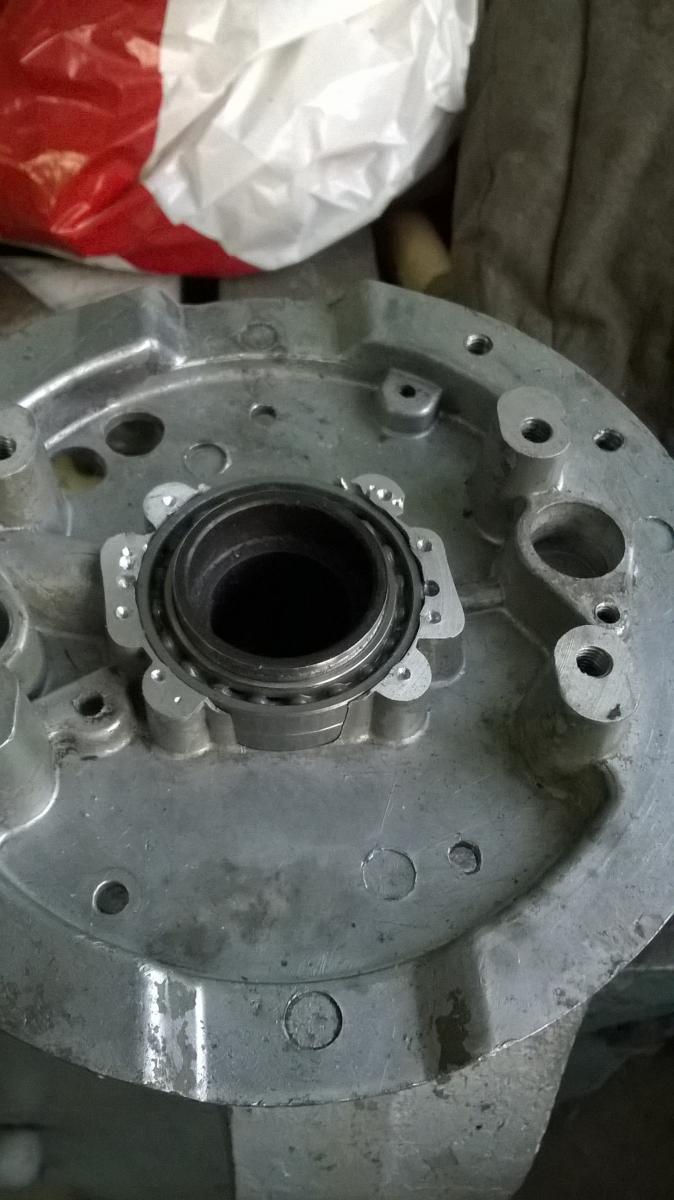

Всем вечер добрый! А еще я проточил верхний подшипник КВ. и зажигу посадил на подшипники.
А чертежика с размерами на сколько точили, случайно не сохранилось? Какой подшипник стоит(номер)? Подмаховичную плиту тоже точили?
Подшипник 1000807 ( D-47: d-35: h-7) Ставил два шт. Подбирал чисто по размеру. Если не найдешь у меня пара штук есть. Точил по размерам сразу из головы. Завтра сделаю замеры на работе, все нарисую в Компасе и выставлю.


beglec

старшина 2ст.
Регистрация
19.10.2015
Сообщения
63
Карма
2
Город
Москва
Имя
Герасим
Лодка
Калибри 320
Мотор
Втерок 8, Москва М, Москва М
Re: Востанавливаю М10 и 12.5

Башка сказал(а):
beglec сказал(а):
Башка сказал(а):
Всем вечер добрый! А еще я проточил верхний подшипник КВ. и зажигу посадил на подшипники.
А чертежика с размерами на сколько точили, случайно не сохранилось? Какой подшипник стоит(номер)? Подмаховичную плиту тоже точили?
Подшипник 1000807 ( D-47: d-35: h-7) Ставил два шт. Подбирал чисто по размеру. Если не найдешь у меня пара штук есть. Точил по размерам сразу из головы. Завтра сделаю замеры на работе, все нарисую в Компасе и выставлю.
Спасибо, буду ждать чертёжик. Подшипники поищу. Если не найду, обращусь.


vistas70

капитан 3-го ранга
Регистрация
07.10.2015
Сообщения
502
Карма
38
Возраст
54
Город
Тольятти
Имя
Виталий
Лодка
Адмирал 320
Мотор
Москва, Москва 12,5х4, Нептун 23, Тохацу 9,9
Re: Востанавливаю М10 и 12.5

sergey081965 - Все разобрался с включением передач. Оказалось гуляла в зажиме, который фиксирует тягу включения передач, ещё потом пластину подрегулировал, которая фиксирует ручку включения.
Тяга на самом деле закручена до упора - почему её нужно откручивать, болтаться -же будет?

Башка- спасибо за ответ! Я думал, что гайка закручивается снизу теперь всё встало на свои места.
Фиксация втулок КВ понравилась главное, что не в самой втулке сверлить.


vistas70

капитан 3-го ранга
Регистрация
07.10.2015
Сообщения
502
Карма
38
Возраст
54
Город
Тольятти
Имя
Виталий
Лодка
Адмирал 320
Мотор
Москва, Москва 12,5х4, Нептун 23, Тохацу 9,9
Re: Востанавливаю М10 и 12.5

Парни когда помпа установлена, рессора должна ходить вверх и низ?


bombila

гл. кор. старшина
Регистрация
01.12.2014
Сообщения
131
Карма
8
Возраст
52
Город
Камень-на-Оби
Имя
Алексей
Лодка
Викинг 340 LS, Хантер ЛКА
Мотор
Москва-М,-12,5,Zongshen 9,9
Re: Востанавливаю М10 и 12.5

sergey081965 сказал(а):
по поводу закаленного штифта: зубной бор закален не настолько, чтобы сломаться при ударе. ломается у него только головка с режущими кромками - так она тебе и не нужна, а сам стержень гнется, так что ставь смело. да, бор нужен большой - для цангового зажима, он где-то около 4 см длиной, а то есть еще маленькие для турбинок и с прорезью на нерабочем конце - эти не пойдут. а с другой стороны, не обязательно именно бор - можно хвостовик сверла подобрать или какой другой крепкий стержень. но гвоздь - это как-то пошло. :pardon:
Сергей,не пошлей электрода под демпфером винта :jokingly: .У меня все моторы не снова,не представляю,что там стояло.Как отец ещё эти гвоздики поставил,так и ходят до сих пор :pardon: .


bombila

гл. кор. старшина
Регистрация
01.12.2014
Сообщения
131
Карма
8
Возраст
52
Город
Камень-на-Оби
Имя
Алексей
Лодка
Викинг 340 LS, Хантер ЛКА
Мотор
Москва-М,-12,5,Zongshen 9,9
Re: Востанавливаю М10 и 12.5

vistas70:"Не понимаю, как правильно регулировать вилку переключения передачь"
Такое может быть из-за износа торца втулки игольчатого подшипника.


bombila

гл. кор. старшина
Регистрация
01.12.2014
Сообщения
131
Карма
8
Возраст
52
Город
Камень-на-Оби
Имя
Алексей
Лодка
Викинг 340 LS, Хантер ЛКА
Мотор
Москва-М,-12,5,Zongshen 9,9
Re: Востанавливаю М10 и 12.5

vistas70 сказал(а):
Парни когда помпа установлена, рессора должна ходить вверх и низ?
У тебя крыльчатка не плотно на шпонке сидит.


Zai

матрос
Регистрация
09.11.2015
Сообщения
10
Карма
0
Город
Татарстан
Имя
Сергей
Лодка
фрегат 300
Мотор
Салют, Москва 10
Re: Востанавливаю М10 и 12.5

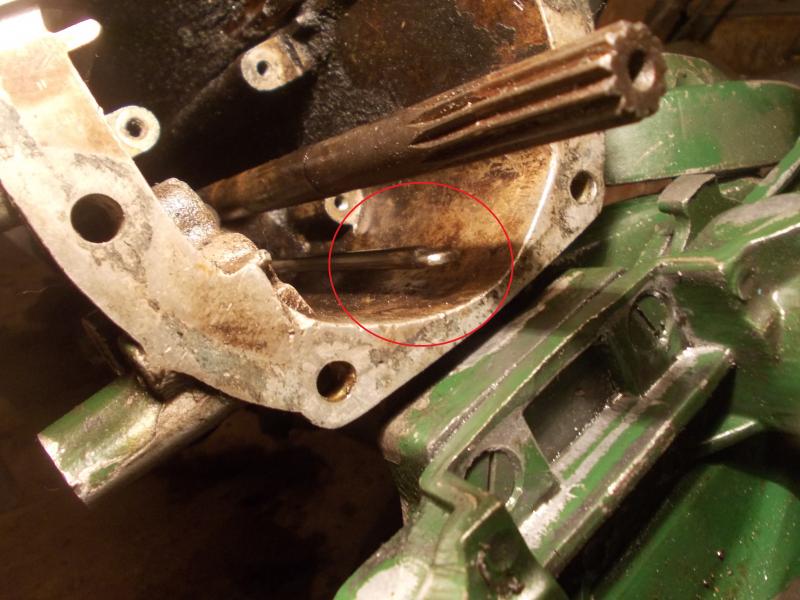

Добрый день.Подскажите как вытащить тягу?При поднятии ноги она верхней частью упирается в резинку.


Вложения

vistas70

капитан 3-го ранга
Регистрация
07.10.2015
Сообщения
502
Карма
38
Возраст
54
Город
Тольятти
Имя
Виталий
Лодка
Адмирал 320
Мотор
Москва, Москва 12,5х4, Нептун 23, Тохацу 9,9
Re: Востанавливаю М10 и 12.5

bombila- т.е. рессора должна жестко сидеть и не гулять (на шпонке помпы)? Стопорное кольцо в редукторе должно быть утоплено в игольчатый подшипник?

Zai - шток включения передач рассоеденяется и выкручивается против часовой стрелки.


Zai

матрос
Регистрация
09.11.2015
Сообщения
10
Карма
0
Город
Татарстан
Имя
Сергей
Лодка
фрегат 300
Мотор
Салют, Москва 10
Re: Востанавливаю М10 и 12.5

vistas70 -спасибо.Я так понял что шток выкручивается и вытаскивается в верх?Ещё по КВ подскажите с такой выработкой кто что подскажет - только на замену или.......


Вложения

bombila

гл. кор. старшина
Регистрация
01.12.2014
Сообщения
131
Карма
8
Возраст
52
Город
Камень-на-Оби
Имя
Алексей
Лодка
Викинг 340 LS, Хантер ЛКА
Мотор
Москва-М,-12,5,Zongshen 9,9
Re: Востанавливаю М10 и 12.5

vistas70 сказал(а):
bombila- т.е. рессора должна жестко сидеть и не гулять (на шпонке помпы)? Стопорное кольцо в редукторе должно быть утоплено в игольчатый подшипник?

У меня стоит шпонка от "Ветерка",крыльчатка сидит без люфта.По 2-ому вопросу-всё так.


sergey081965

капитан 1-го ранга
Регистрация
10.04.2011
Сообщения
4 323
Карма
506
Город
Мурманская область
Имя
Сергей
Лодка
Флагман-320, Флагман-420
Мотор
Москва-10,5, Ямаха-30.
Re: Востанавливаю М10 и 12.5

vistas70 сказал(а):
sergey081965 - Все разобрался с включением передач. Оказалось гуляла в зажиме, который фиксирует тягу включения передач, ещё потом пластину подрегулировал, которая фиксирует ручку включения. Тяга на самом деле закручена до упора - почему её нужно откручивать, болтаться -же будет?
У меня, когда я устранил все "гуляния"(т.е. люфты и зазоры), получилась похожая картинка - неполное зацепление храповика с шестерней. все разрешилось выворачиванием тяги на несколько оборотов. а сильно болтаться тяга не сможет - вверху она сидит на поперечной оси, внизу на резьбе - так что никуда не денется.


Скобарь

капитан 3-го ранга
Регистрация
12.01.2010
Сообщения
780
Карма
132
Возраст
61
Город
Печоры-Псковские
Имя
Юрий
Лодка
,Янтарь2,нордик 360,
Мотор
всяк разно.
Re: Востанавливаю М10 и 12.5

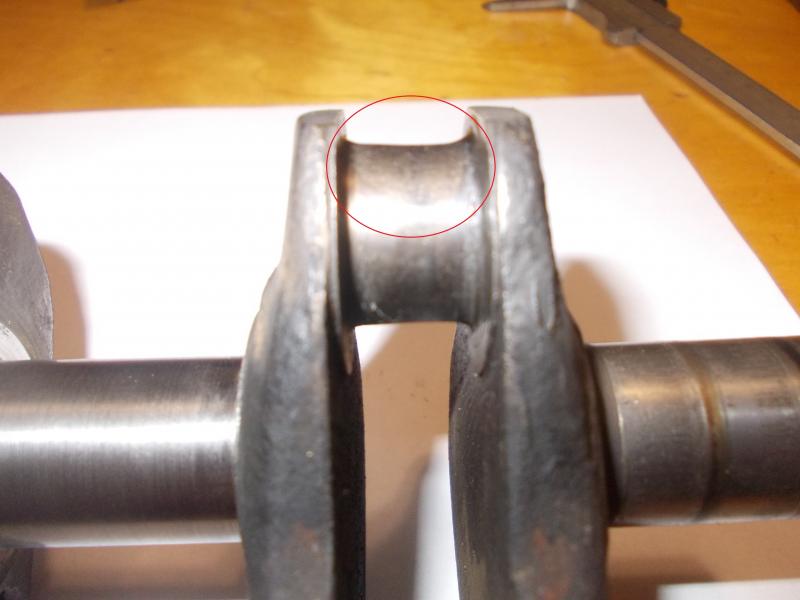

" Ещё по КВ подскажите с такой выработкой кто что подскажет - только на замену или.."В металлолом увы это уже не коленвал. :pardon:


Zai

матрос
Регистрация
09.11.2015
Сообщения
10
Карма
0
Город
Татарстан
Имя
Сергей
Лодка
фрегат 300
Мотор
Салют, Москва 10
Re: Востанавливаю М10 и 12.5

Скобарь сказал(а):
" Ещё по КВ подскажите с такой выработкой кто что подскажет - только на замену или.."В металлолом увы это уже не коленвал. :pardon:
Спасибо.Я тоже так подумал.Но была надежда - может есть способ реставрировать, шлифануть или ещё что...Может у кого есть КВ - у меня всё из-за этого дело встало?


Кирюха

капитан 2-го ранга
Регистрация
01.03.2013
Сообщения
1 209
Карма
251
Город
Архангельская область Двинской Березник!
Имя
Кирилл
Лодка
Воронеж, Неман-1, Казанка(ранняя)
Мотор
Моторов куча, но Привет-22 ЛУЧШИЙ!!!
Re: Востанавливаю М10 и 12.5

как по фото можно определить хлам или нет? вы его промерьте для начала мы же диаметр не можем определить по фото, а если там раковины что по фото плохо видно, то конечно на свалку


weilder

гл. старшина
Регистрация
11.09.2015
Сообщения
108
Карма
3
Город
Сумы
Имя
Константин
Лодка
Шельф-310
Мотор
Москва10,Ветерок8
Re: Востанавливаю М10 и 12.5

По поводу шпонок на винт. Делаю из штырьков штепсельных вилок старого стандарта(не евро).Латунь ф4мм.Вычитал тоже где-то на форуме. Оригинальные тоже были из латуни.


Башка

старшина 1ст.
Регистрация
17.01.2015
Сообщения
88
Карма
7
Возраст
64
Город
Екатеринбург
Имя
Владимир
Лодка
Марлин 340
Мотор
Самодельный
Re: Востанавливаю М10 и 12.5

beglec сказал(а):
Спасибо, буду ждать чертёжик. Подшипники поищу. Если не найду, обращусь.

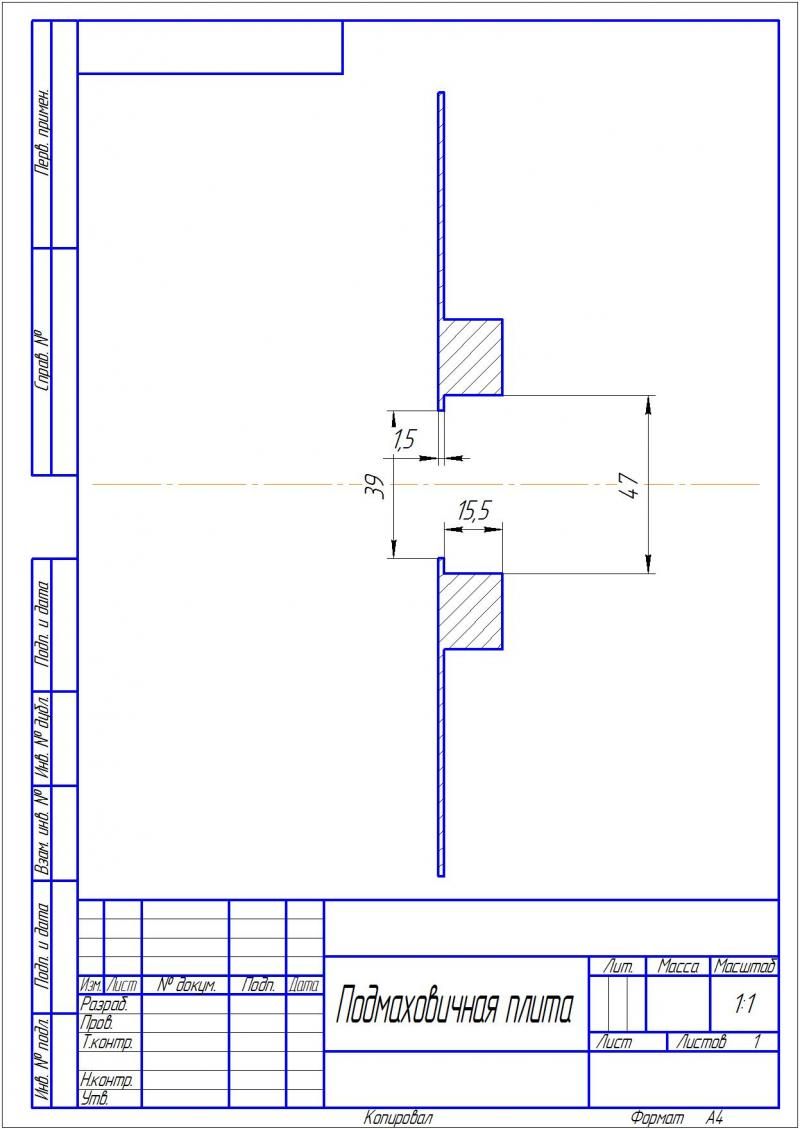

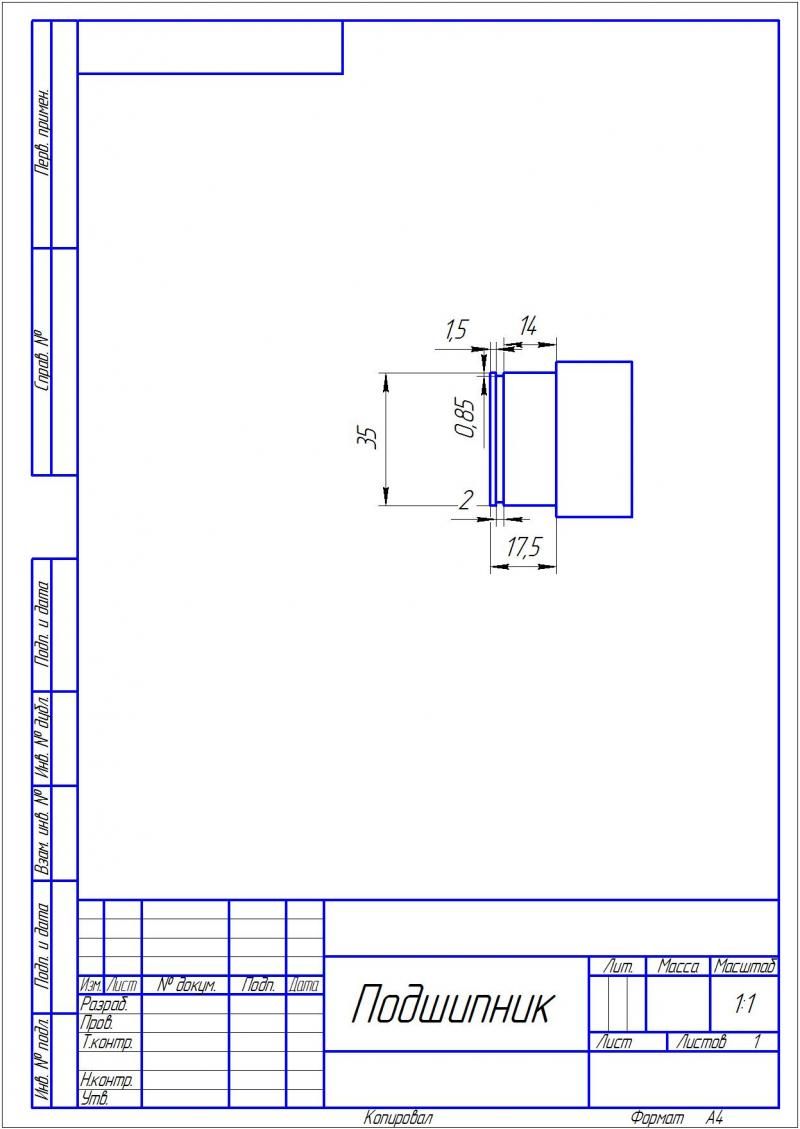

Вот вам размеры


Вложения

vistas70

капитан 3-го ранга
Регистрация
07.10.2015
Сообщения
502
Карма
38
Возраст
54
Город
Тольятти
Имя
Виталий
Лодка
Адмирал 320
Мотор
Москва, Москва 12,5х4, Нептун 23, Тохацу 9,9
Re: Востанавливаю М10 и 12.5

Сейчас всю ногу разобрал, заменил корпус редуктора.

bombila - большое спасибо за наводку по игольчатому подшипнику. Без Вас не стал-бы туда смотреть.
Но у меня почему-то болталась обойма этого подшипника в корпусе редуктора(вращалась), так вот самой обоиме ни чего, а вот корпус редуктора протерло, соответственно ушел зазор и еще вилку поменял за компанию.

Я вот не совсем понимаю -если упорное кольцо в редукторе утоплено в корпус игольчатого подшипника, то рессора не упирается в 89 подшипник. У кого-то читал, что при этом зацепление рессоры и 89 подшипника остается минимальным, тогда почему рессора у нас должна быть приподнята?
И ещё до меня не доходит, во что рессора упирается когда помпа снята и нам приходится осаживать рессору для удаления штифта из стопорного кольца?

weilder - спасибо за ценный совет.

Парни ещё вопросик, куда при сборке б\у ноги обязательно герметик нужен, а где без него, ещё как - кто свои сборки опрессовывает? Я вот хочу ногу без масла в воде подержать - имеют смысл такие манипуляции?


bombila

гл. кор. старшина
Регистрация
01.12.2014
Сообщения
131
Карма
8
Возраст
52
Город
Камень-на-Оби
Имя
Алексей
Лодка
Викинг 340 LS, Хантер ЛКА
Мотор
Москва-М,-12,5,Zongshen 9,9
Re: Востанавливаю М10 и 12.5

При сборке редуктора между корпусом гребного вала и собственно самого редуктора всегда просто новую прокладку из паронита.В сапогах с нижней помпой между редуктором и проставкой дюралевую втулку на герметик с обеих сторон сажу.Не опрессовывал ни разу,всё нормально.
Про вилку я упустил сказать,ладно сам додумался.Как же могло втулку игольчатого подшипника провернуть?


vistas70

капитан 3-го ранга
Регистрация
07.10.2015
Сообщения
502
Карма
38
Возраст
54
Город
Тольятти
Имя
Виталий
Лодка
Адмирал 320
Мотор
Москва, Москва 12,5х4, Нептун 23, Тохацу 9,9
Re: Востанавливаю М10 и 12.5

bombila - Я вспомнил, когда разбирал редуктор, нашел только 19 иголок у игольчатого подшипника, тогда подумал, что наверное потерял. Хотя разбирал над подстилкой - теперь анализирую и думаю скорее всего их не было, был клин и втулка вращалась.
По сборке редуктора - я тоже именно так делаю, но на всякий случай переспросил, подшипники и сальники все заменил (кроме 89, у меня он только на М10 под замену).

Крыльчатку, забивать на шпонку что-ли, ни разу не делал (ставлю выточенную шпонку в паз потом одеваю крыльчатку плотно, люфтит чуть чуть).

Ещё раз отпишу вопрос - может кто подскажет?
Я вот не совсем понимаю -если упорное кольцо в редукторе утоплено в корпус игольчатого подшипника, то рессора не упирается в 89 подшипник. У кого-то читал, что при этом зацепление рессоры и 89 подшипника остается минимальным, тогда почему рессора у нас должна быть приподнята?
И ещё до меня не доходит, во что рессора упирается когда помпа снята и нам приходится осаживать рессору для удаления штифта из стопорного кольца?


Александр60

гл. старшина
Регистрация
13.10.2013
Сообщения
106
Карма
3
Имя
Александр
Лодка
Казанка , Прогресс.
Мотор
Вихри.
Re: Востанавливаю М10 и 12.5

vistas70 сказал(а):
bombila - Я вспомнил, когда разбирал редуктор, нашел только 19 иголок
И ещё до меня не доходит, во что рессора упирается когда помпа снята и нам приходится осаживать рессору для удаления штифта из стопорного кольца?
Позиция 9 - Ролик игольчатый 2x16 23 штуки ГОСТ 6870-54(перечень узлов и деталей) из руководства по эксплуатации.
Вертикальный вал(рессора) упирается в ведущую шестерню переднего хода, нижний подшипник несет только радиальную нагрузку.


Melitopol

старшина 2ст.
Регистрация
11.01.2015
Сообщения
52
Карма
8
Возраст
54
Город
Украина
Имя
Виталий
Лодка
Navigator ЛК330
Мотор
Evinrude 6, Evinrude 9.5, Evinrude 15, Москва 12,5
Re: Востанавливаю М10 и 12.5

Приветствую всех!

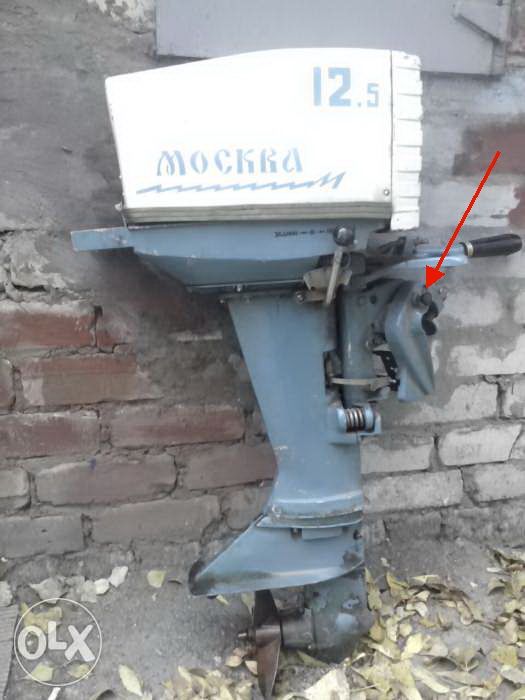

Приобрел М 12,5. Все с мотором неплохо, не установлен фиксатор моторв в поднятом положении. По разборкам поспрашивал - пока не нашел. Может кто выложит фото или эскиз, чтоб самому изготовить. Фото, что конкретно имею в виду прилагаю.


Вложения

  • 48,4 КБ Просмотры: 1 096

sergey081965

капитан 1-го ранга
Регистрация
10.04.2011
Сообщения
4 323
Карма
506
Город
Мурманская область
Имя
Сергей
Лодка
Флагман-320, Флагман-420
Мотор
Москва-10,5, Ямаха-30.
Re: Востанавливаю М10 и 12.5

Виталий, покури здесь на форуме темы по "Москве" - кто-то выкладывал фото и описание удачной переделки этого фиксатора. извини, не помню где именно.


shalagin

капитан 1-го ранга
Регистрация
05.08.2012
Сообщения
1 806
Карма
255
Город
г.Сыктывкар
Имя
Сергей
Мотор
Ветерок-8м
Re: Востанавливаю М10 и 12.5

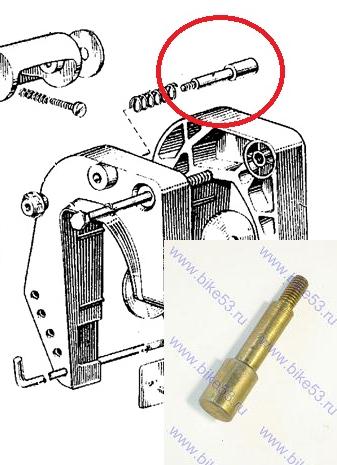

Фиксатор аналогичен "ветерковскому". Держатель, пружинка и пластиковая гайка.


Вложения

  • 32,3 КБ Просмотры: 1 011
