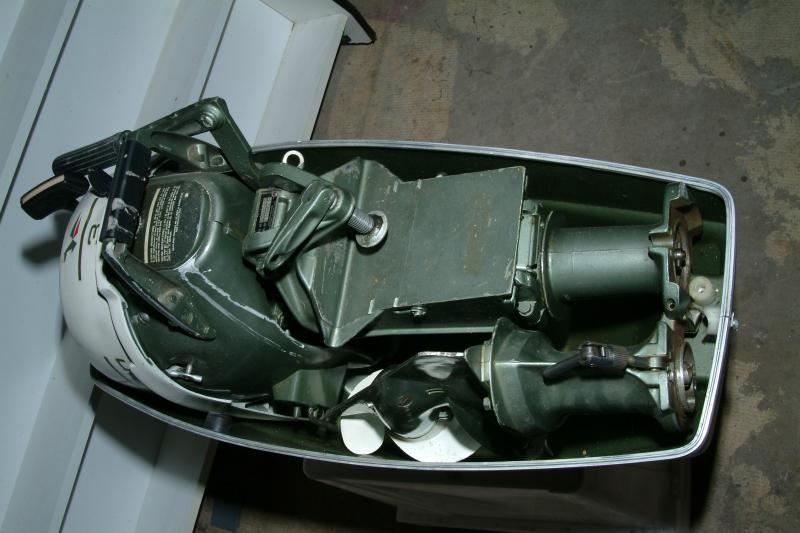

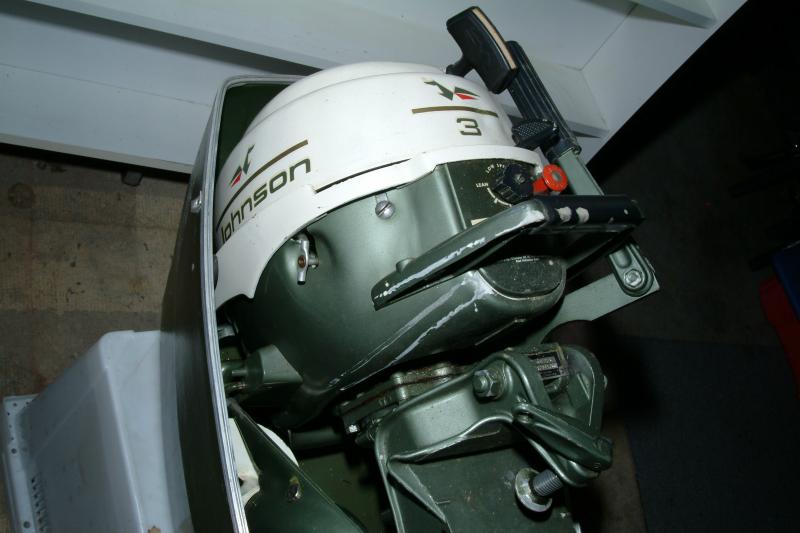

Конструктор Johnson 2,4Нр (год не известен)

[ovchinnikov 1966]

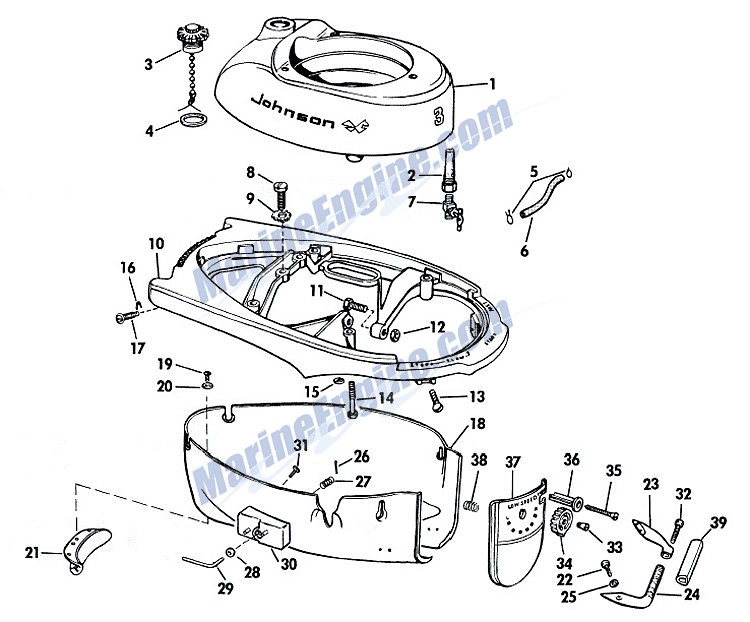

Фото передней панели.На схеме деталь - 37.Кто может нарисовать в Каде?



[lednic606]

Я немогу



[LPB]

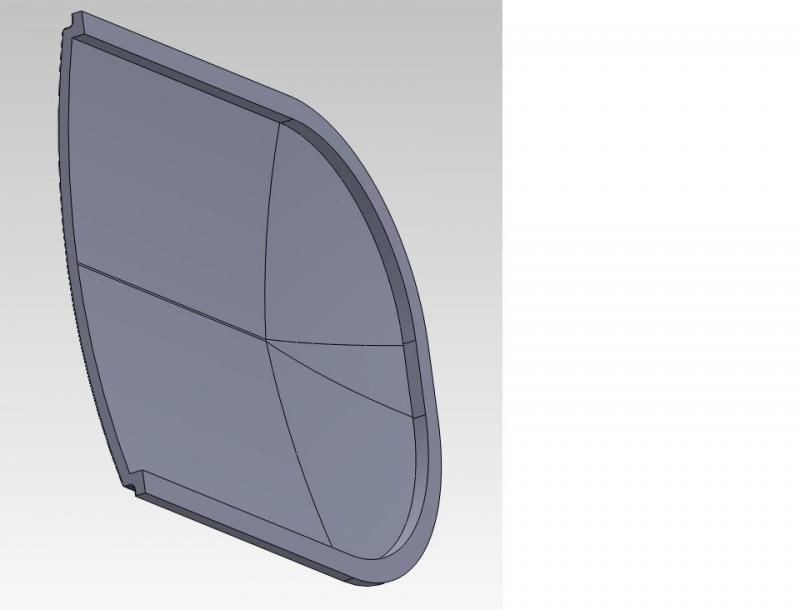

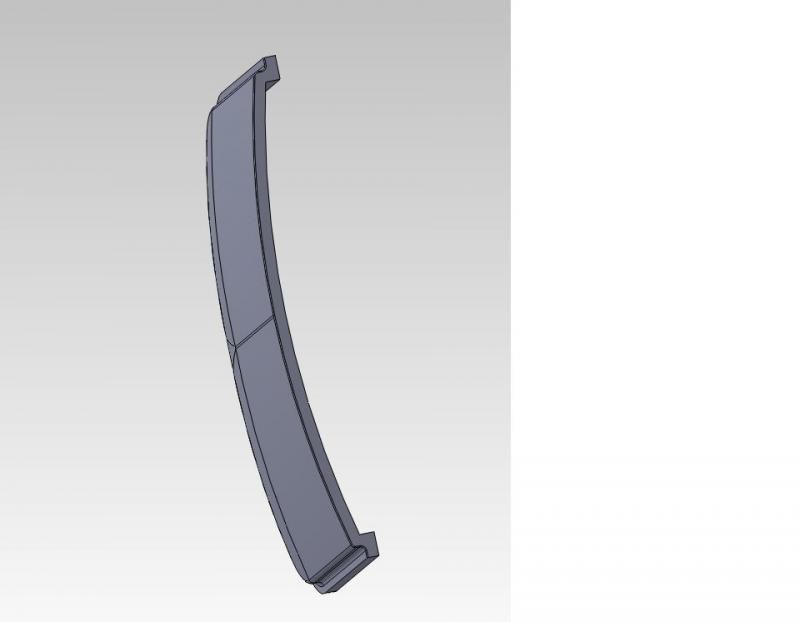

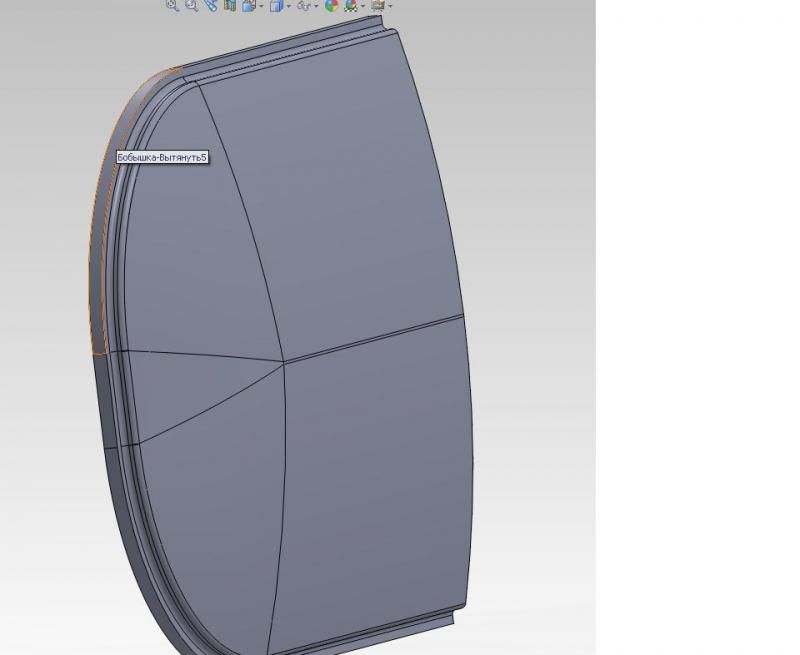

ЗD модель нарисую-нужны размеры установочного места.Радиус кривизны, ШхВ, радиусы в углах



[ovchinnikov 1966]

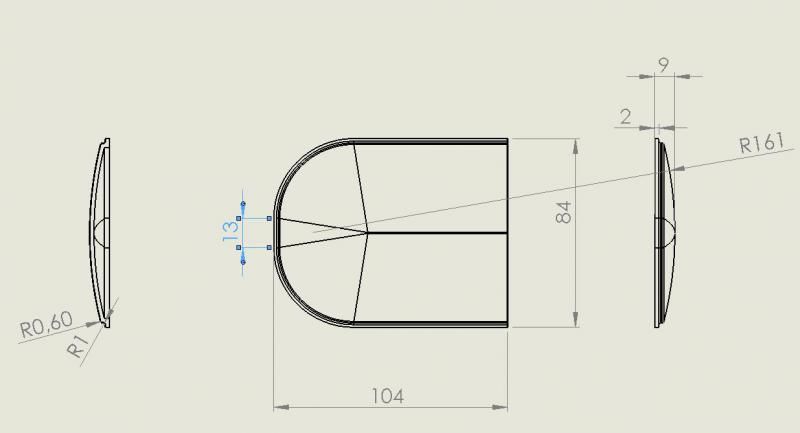

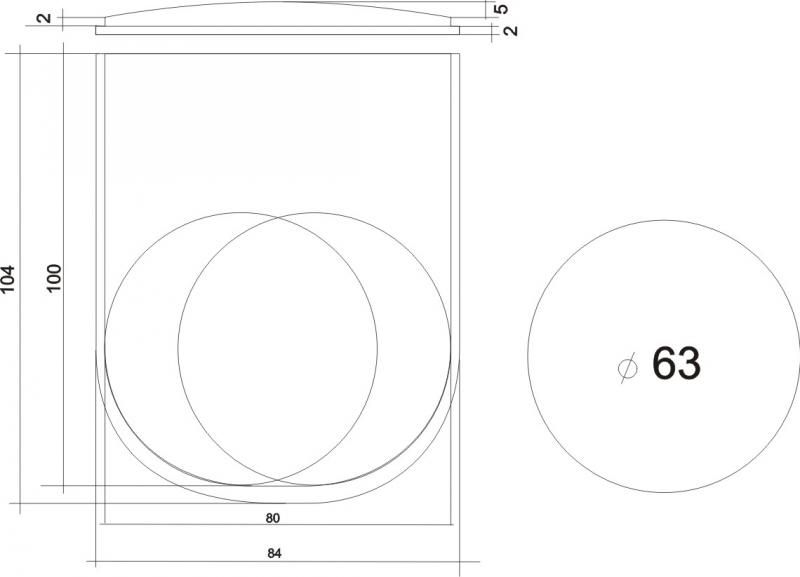

Паш, чертёжик в Кореле .Радиус по плоскости примерный,сам не знаю.



[LPB]



[ovchinnikov 1966]

Паша, просто зер гуд,яяя.



[LPB]



[ovchinnikov 1966]

Паша, просто супер



[lednic606]

Паш, эт на принтере?



[LPB]

Паш, эт на принтере?

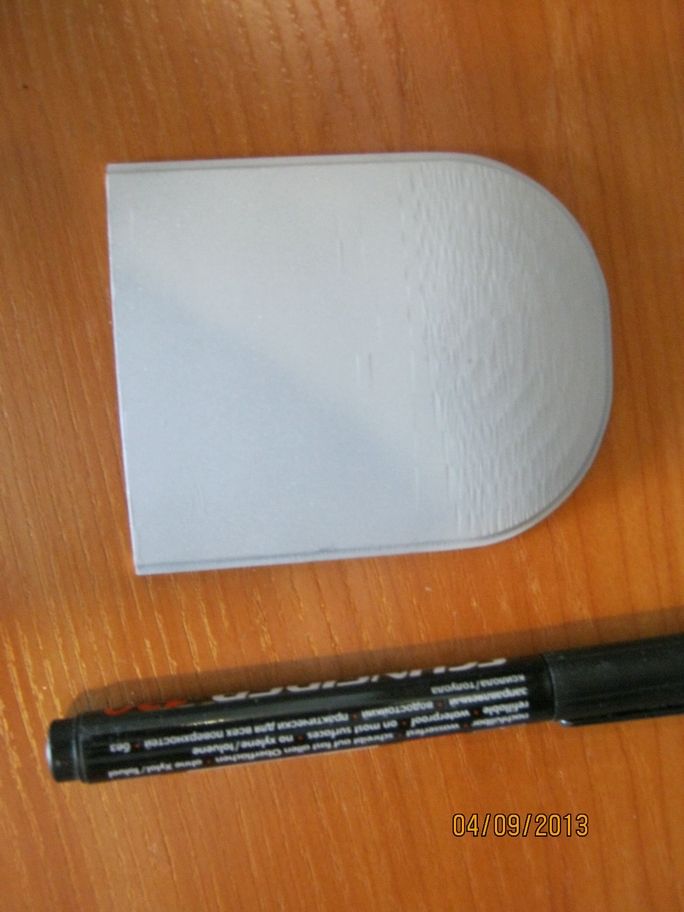

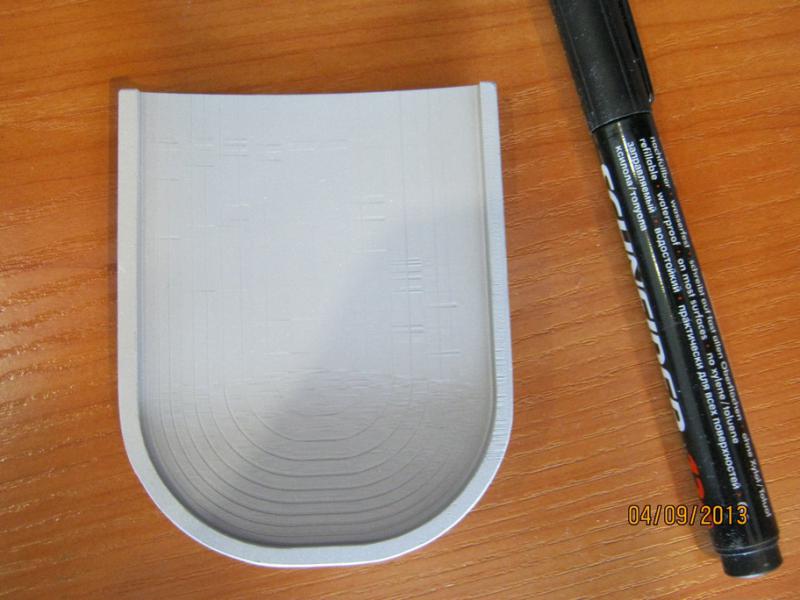

Не, алюминий АМГ5 пескоструенный



[lednic606]

Не, алюминий АМГ5 пескоструенный

Это фрезер? ... офигенно!



[LPB]

ЧПУ ГРАВИРОВАЛЬНЫЙ.



[lednic606]

ЧПУ ГРАВИРОВАЛЬНЫЙ.



[ovchinnikov 1966]

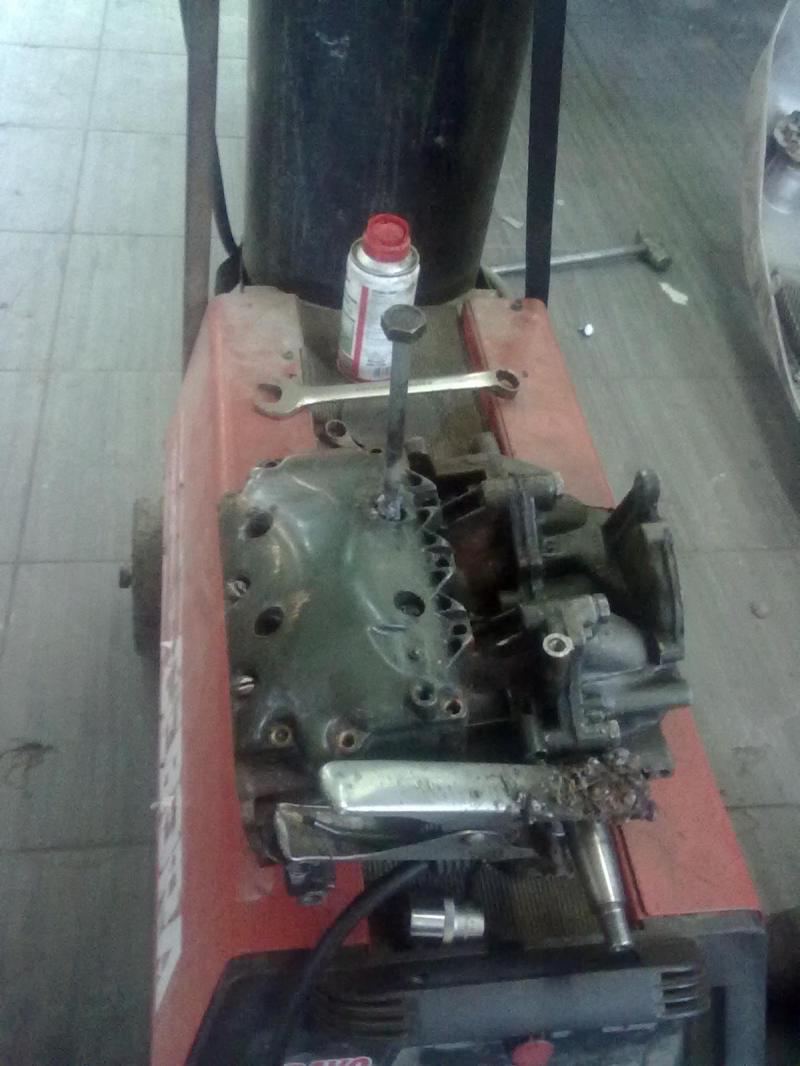

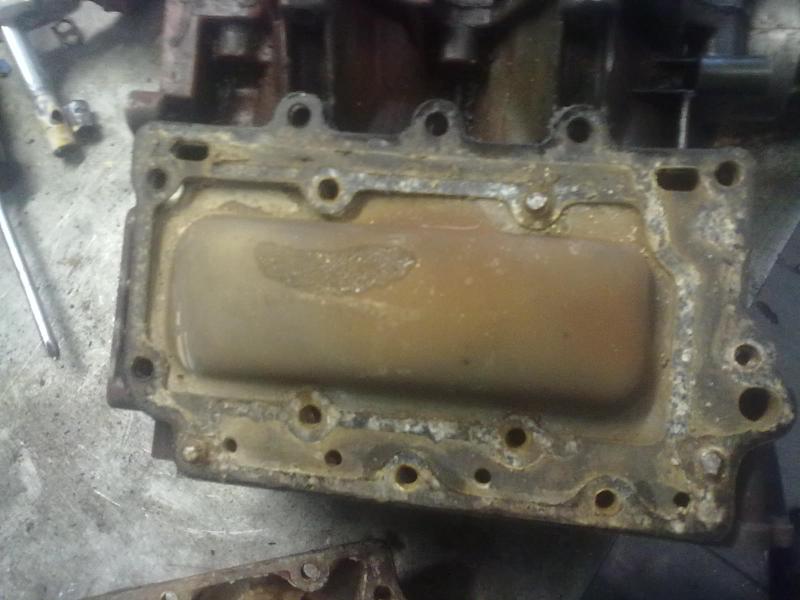

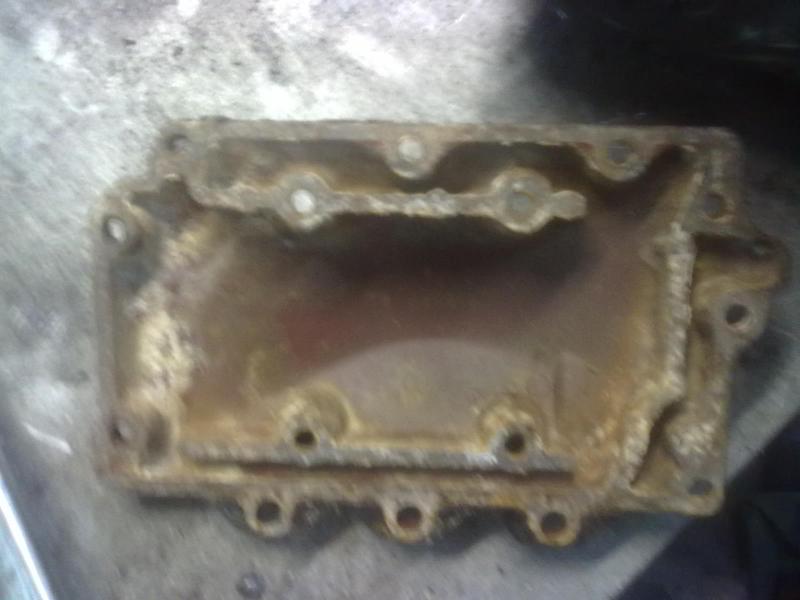

В живых осталось только семь винтов.Вскрытие было необходимо для осмотра крышки с вод.каналом.Повезло корозии нет,всё цело На старичке 3сил. пришлось делать крышку новую.Теперь нужен совет.Точить из нержавейки или из обычной ст. болты? Найти 6 гран.пруток из нержавейки проблема



[LPB]

Нержавейку ставить наверное ни к чему. Пара нехорошая, вокруг болта окислится и также закиснуть может. Болты лучше купить. Или там хитрые? У нас нержавеющий крепеж в магазинах метизы есть.Ну до 8мм точно. Неужели в москве проблема?



[ovchinnikov 1966]

Паш привет.Да не проблема метрические любые есть, там дюймы.



[lednic606]

... метрические любые есть, там дюймы.

Лёш, я на Джона-30 ручной стартер закрепил на обычные нерж. винты 6-ку с перерезанной резьбой с помощью дюймовой лерки(у метрической 6-ки резьба мельче и шаг меньше) и установил на разъёмный фиксатор резьбы - держит ... а у тебя нагрузка на крышку явно будет много меньше, так что думаю будет гут



[LPB]

Паш привет.Да не проблема метрические любые есть, там дюймы.

Scuki!
Посылка ушла на деревню...



[ovchinnikov 1966]

Паша - ЧЕЛОВЕЧИЩЕ!!!!



[ovchinnikov 1966]

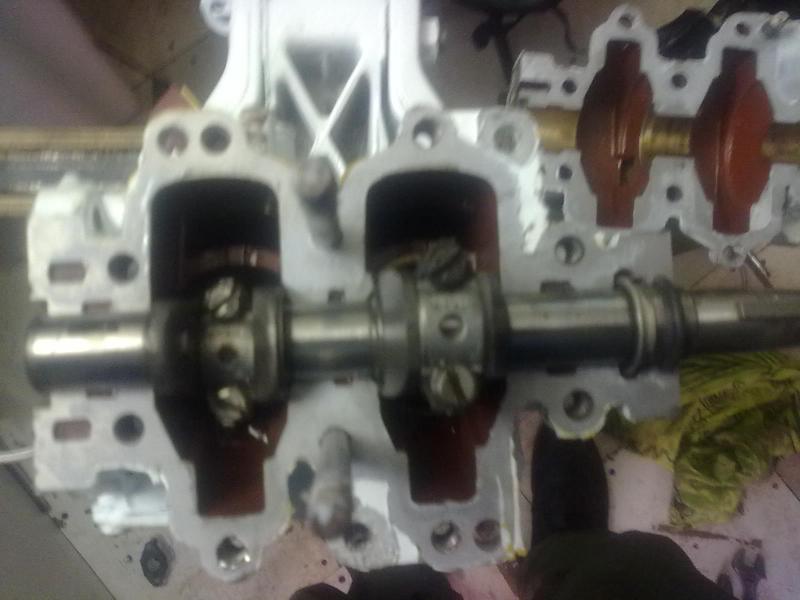

Пытался завести.Комп.- 4А (Юра Скобарь заводил и с гораздо меньшей). Искры добился.Рем. комплект заказал на карб (переливает и прокладка не держит.В горло, в цилиндры лил - не хочет оживать.WOLLI может метки какие подскажешь.Или эти рез.кольцо на валу не держит?На валу только одно кольцо , на фото с права.

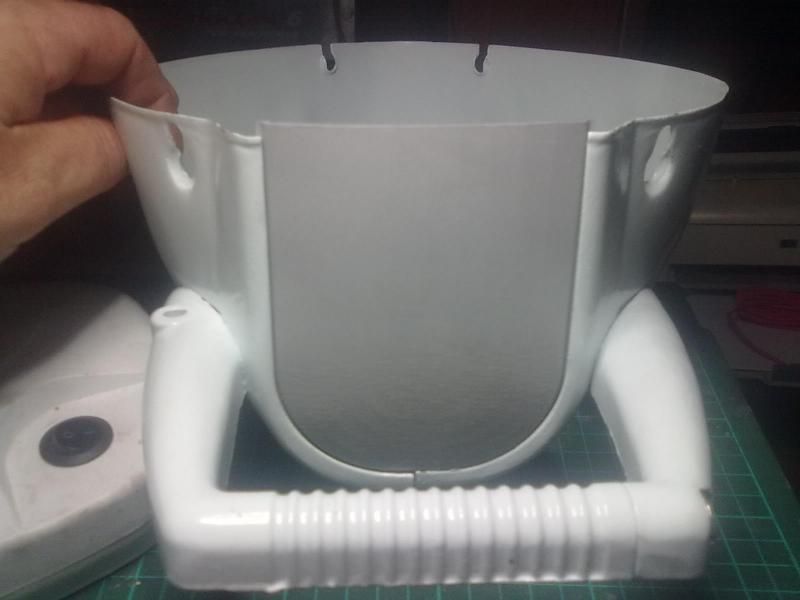

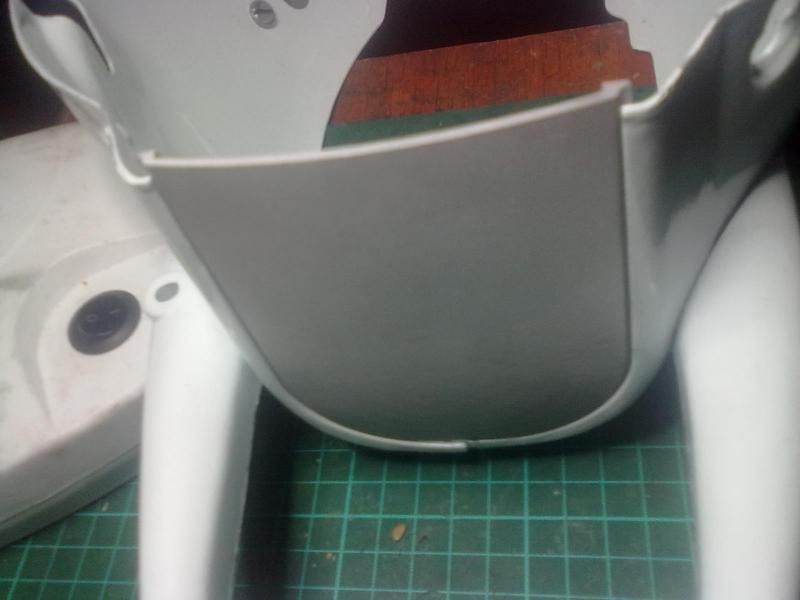

Паша, панель получилась просто один в один.Как родная.Спасибо огромное.



[LPB]

А че такая длинная?



[ovchinnikov 1966]

Паш, всё правильно, она заходит в паз на верху в основание для бака.



[WOLLI]

на маховике и магнето помнится есть метки(риски литые на магнето и одна риска на маховике)...но их в топку..

я все сделал с помощью моментоскопа, чего и тебе советую...родную контактную снял и сделал ЭСЗ (одна катуха была недопробитая и с репнувшим корпусом да и с ЭСЗ понадежнее=долговечнее=не нуждается в обслуге=на аутентичность со стоком мне пох...)...

маховик с одним магнитом, посему по примеру Пузыря Стаса можно приколхозить 2 катушки от пускателей и 2 китайских модуля...расходов на 600 рубасов...если верить источнику с мтл...



[WOLLI]

не держать может только по причине износа опорных полуколец опорных подшипников...на евине4 72 года выпуска мне пришлось торцевать и шлифовать опорные подшипники для шеек КВ...там такой масляный затвор, что даже при половине десятке зазора от износа сифонить не будет...я еще холодильные канавки попродлевал на полукольца опорных со стороны карба...

проблема с начальной топливоподачей решается дрелью и за гайку маховика ...(первых две=три минуты минимум с закрытой дроссельной и подсосом,чтобы исключить сухое трение и задиры)была бы искра в нужное время и карб хоть немного подающий топливо в картер...пока не промоется=наполнится...шморгалкой устанешь...



[ovchinnikov 1966]

От чего подойдут кондёры? Или какие параметры, может в Чип и Дип подобрать можно?
