Re: Туннель для казанки (тоннель для метлы) под Вихрь 20

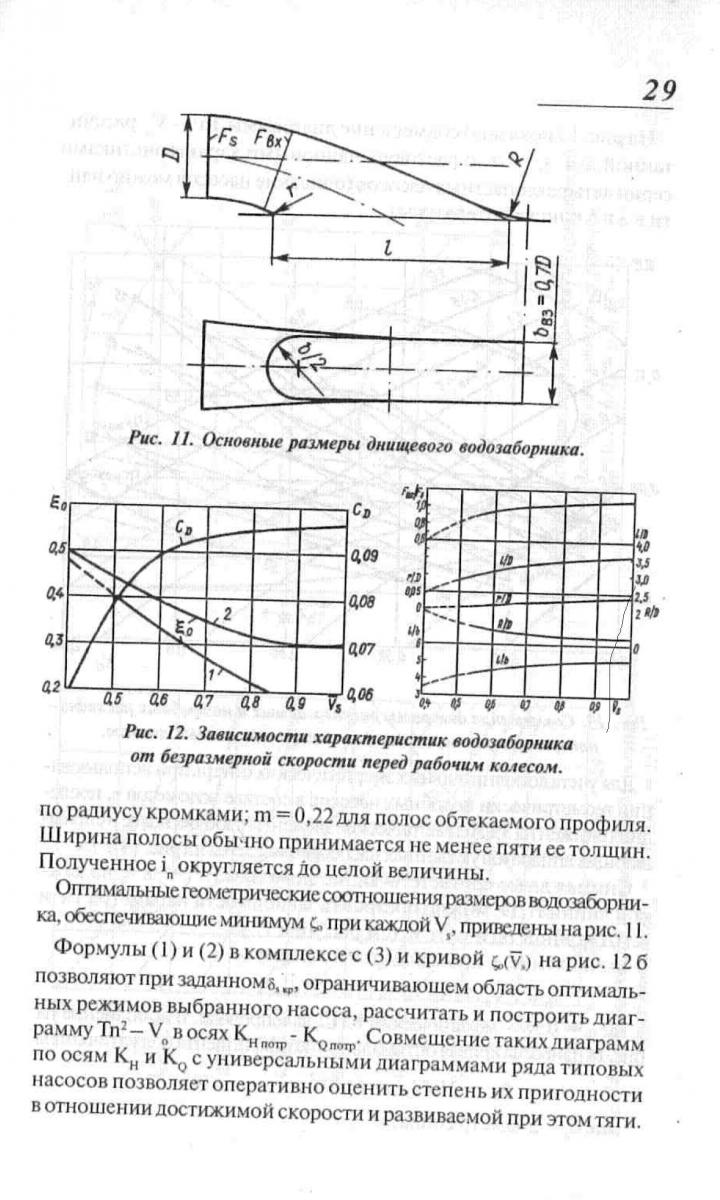

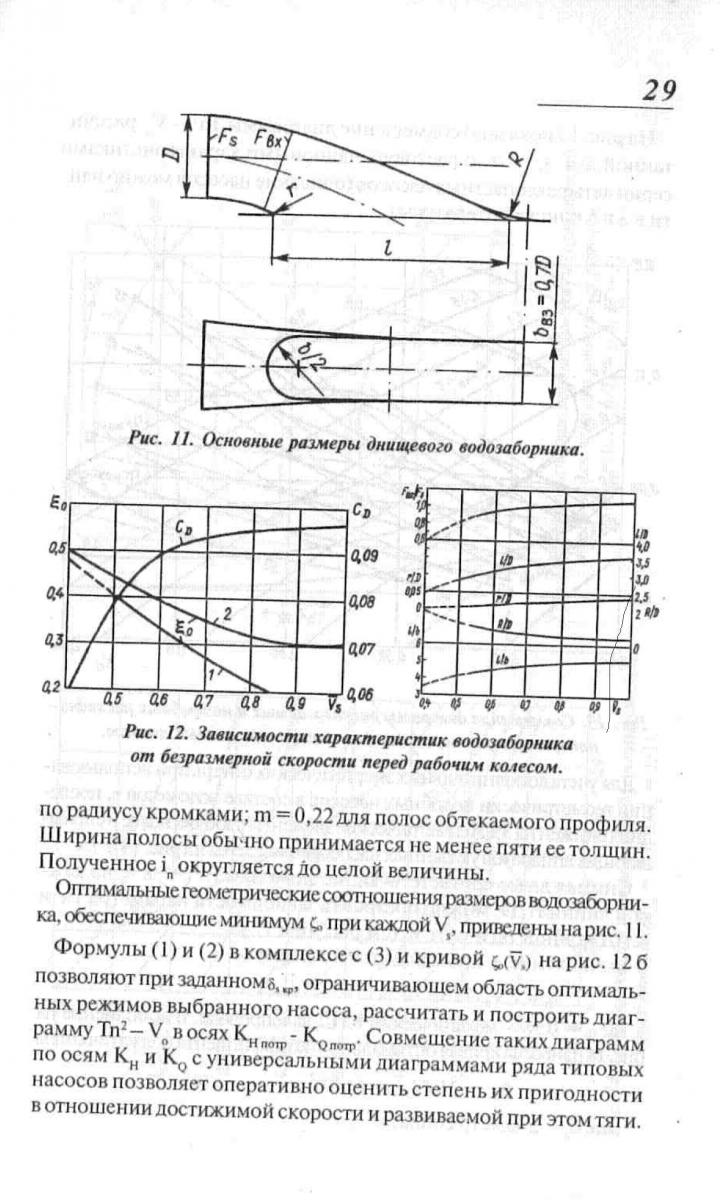

Александр с геометрией тунеля считаю что она должна быть такой
Потому что я в водомётах столкнулся с этой ошибкой и водомёт не поехал пока вот именно эту геометрию не наладил.Я знаю что многие делают ромбы прямоугольные но считаю что это для воды и воздуха плохо не любит вода прямые линий и углы.


Вложения

  • 120,8 КБ Просмотры: 3 001

lesh

мл. лейтенант
Регистрация
21.11.2012
Сообщения
233
Карма
35
Возраст
41
Город
Якутия
Имя
Александр
Лодка
Крым, Обь, Обь с туннелем
Мотор
Y40VEOS, Y9,9FMHS-раздушенная
Re: Туннель для казанки (тоннель для метлы) под Вихрь 20

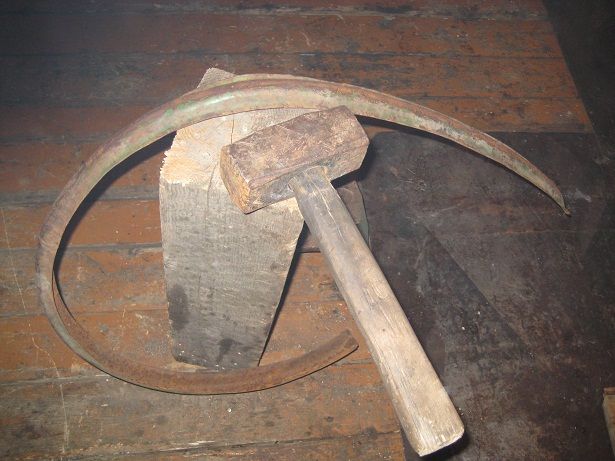

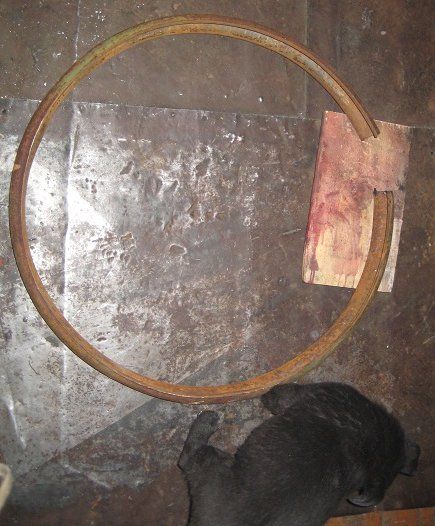

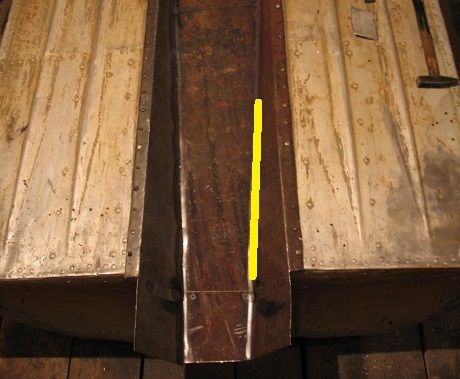

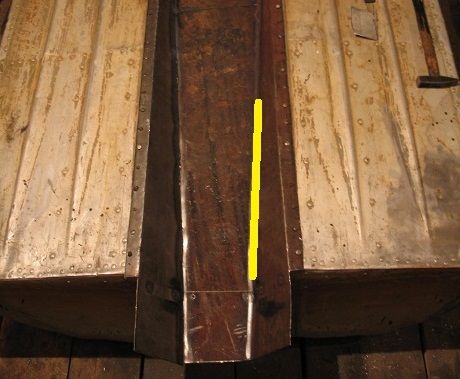

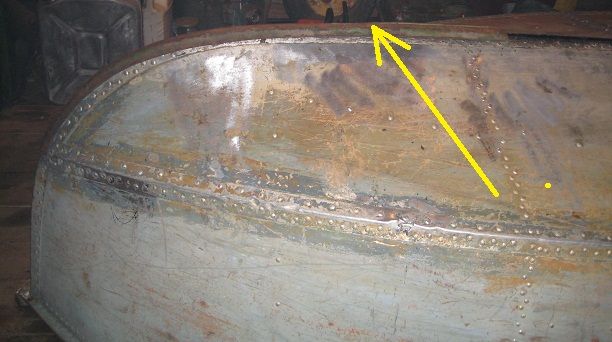

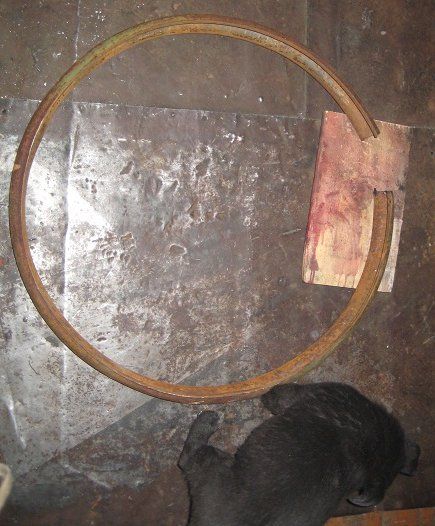

Сегодня закончили работу с днищем. Сварганили форштевень из обода от бочки в замен протертому, залатали дырки по углам кормы и по всему днищу. Дырок было ОЧЕНЬ много, работали весь день. . Все щели залили варом и прожгли газовой горелкой. Дым и копоть в гараже, аки в угольной шахте при пожаре. Ничего интересного =) Фотик забыл в гараже...
Новые задачи:
1. Из чего можно быстро изготовить спонсоны? Примеряли даже вихревские баки, но они там как-то не пишутся в "дизайн" =) Да и стариков весной на берегу не охота пугать выносными баками, скажут бражку там ставим ))))))))
2. Изготовление механизма подъема транца... Советуют ромбовый домкрат, но готовый туда не влезет да и нет его, а самодельный долго городить и сложно. Охота чтобы проще было.
В общем есть над чем подумать!


Калашников

капитан 1-го ранга
Регистрация
25.05.2012
Сообщения
2 474
Карма
72
Город
Междуреченск
Имя
Виталий
Лодка
ПВХ,Самдельная с тонелем
Мотор
водомёт,Нептун-23,25 Вихрь-30 и 25,Джонсон-30,Тохацу-25 джет драйв
Re: Туннель для казанки (тоннель для метлы) под Вихрь 20

Саня в нашем деле подольше подумаешь побыстрее сделаешь но торопиться не надо и всё у нас получится,пусть и не с первого раза.


lesh

мл. лейтенант
Регистрация
21.11.2012
Сообщения
233
Карма
35
Возраст
41
Город
Якутия
Имя
Александр
Лодка
Крым, Обь, Обь с туннелем
Мотор
Y40VEOS, Y9,9FMHS-раздушенная
Re: Туннель для казанки (тоннель для метлы) под Вихрь 20

:good: Во, на форуме порядок навели. Теперь хорошо, глаз радуется!


Калашников

капитан 1-го ранга
Регистрация
25.05.2012
Сообщения
2 474
Карма
72
Город
Междуреченск
Имя
Виталий
Лодка
ПВХ,Самдельная с тонелем
Мотор
водомёт,Нептун-23,25 Вихрь-30 и 25,Джонсон-30,Тохацу-25 джет драйв
Re: Туннель для казанки (тоннель для метлы) под Вихрь 20

Здесь всё нормуль в этом плане и болтуны пустые не приветствуются,люди ведь делом занимаются.Александр ты читаешь тему на ТУГУНе там надувнушку ВЫДРА тоже под тонель хотят сделать идёт обмен мнениями как тонель делать.


lesh

мл. лейтенант
Регистрация
21.11.2012
Сообщения
233
Карма
35
Возраст
41
Город
Якутия
Имя
Александр
Лодка
Крым, Обь, Обь с туннелем
Мотор
Y40VEOS, Y9,9FMHS-раздушенная
Re: Туннель для казанки (тоннель для метлы) под Вихрь 20

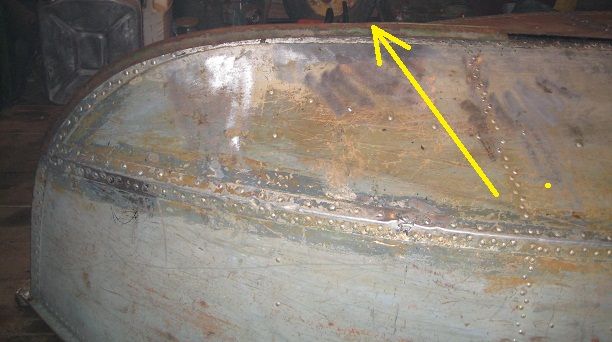

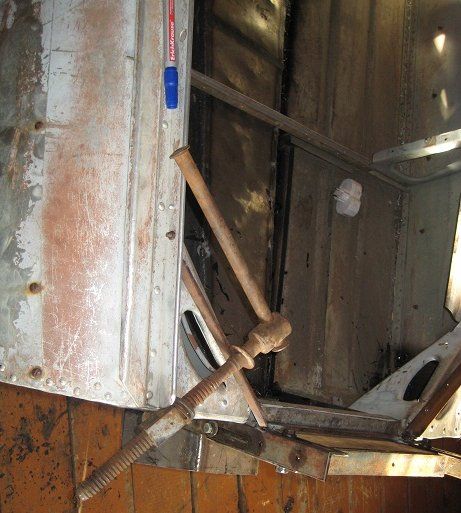

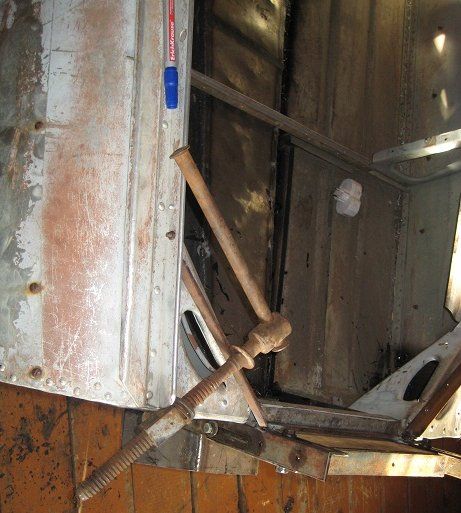

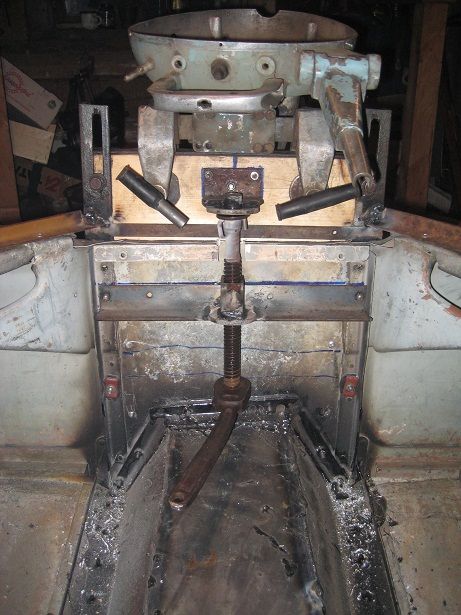

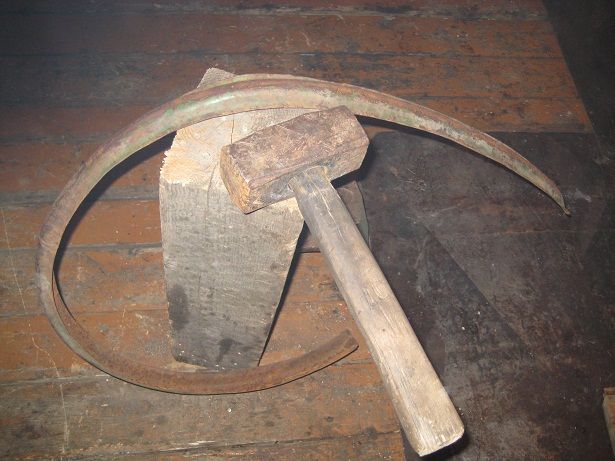

железная накладка на форштевень и подъемник транца


Вложения

  • 86,2 КБ Просмотры: 3 083
  • 53,8 КБ Просмотры: 3 035
  • 46,5 КБ Просмотры: 3 017
  • 58,7 КБ Просмотры: 2 983
  • 54,8 КБ Просмотры: 2 988

lesh

мл. лейтенант
Регистрация
21.11.2012
Сообщения
233
Карма
35
Возраст
41
Город
Якутия
Имя
Александр
Лодка
Крым, Обь, Обь с туннелем
Мотор
Y40VEOS, Y9,9FMHS-раздушенная
Re: Туннель для казанки (тоннель для метлы) под Вихрь 20

Калашников сказал(а):
на ТУГУНе там надувнушку ВЫДРА тоже под тонель хотят сделать идёт обмен мнениями как тонель делать.
ага, буду следить за той темой


Калашников

капитан 1-го ранга
Регистрация
25.05.2012
Сообщения
2 474
Карма
72
Город
Междуреченск
Имя
Виталий
Лодка
ПВХ,Самдельная с тонелем
Мотор
водомёт,Нептун-23,25 Вихрь-30 и 25,Джонсон-30,Тохацу-25 джет драйв
Re: Туннель для казанки (тоннель для метлы) под Вихрь 20

lesh.Нас мало мелководников но когда кучей ,дело быстрее наладится.Курочка по зёрнышку клюёт.Саня на счёт спонсонов,так я пока настройка лодки просто их как плиты выпустил а когда настрою в смысле ,больше или меньше выпущу, вода покажет тогда торцы заклею.Так и тебе можно,когда обкатаешь тогда и заваришь.


cast

матрос
Регистрация
14.02.2013
Сообщения
13
Карма
0
Имя
Константин
Лодка
ПВХ 3,8, Корпус Обь М
Мотор
ОБЬ М
Re: Туннель для казанки (тоннель для метлы) под Вихрь 20

Чтобы компенсировать потерянную площадь глиссирования придется транцевые плиты продлять за тунель (как ласточкин хвост), иначе 20ки может не хватит или минимальная скорость глиссирования будет велика - воду читать трудно.
теоретически плиты должны быть 4-6 градусов от поверхности дниха, и паралельны АКП и вверхней плоскости тоннеля, практически придется настраивать угол отгиба транцевой плиты "опытным путем" и закреплять их положение "укосиной" в верхнюю часть транца.
дополнительную плавучесть предлагаю "набрать" пернопластом, плотный строительный пенопласт вырезать по форме транцевых плит, сшить проволокой прокрасить эпоксидкой, и закрепить на транцевые плиты сверху.
можно приварить гайку к транцевой плите сверху и притянуть пенопласт через шайбу или полоску длинной шпилькой сквозь пенопласт.
если "опыт" по настройке транцевых плит будет удачным то на их основе придется варить гермитичнные ящики


lesh

мл. лейтенант
Регистрация
21.11.2012
Сообщения
233
Карма
35
Возраст
41
Город
Якутия
Имя
Александр
Лодка
Крым, Обь, Обь с туннелем
Мотор
Y40VEOS, Y9,9FMHS-раздушенная
Re: Туннель для казанки (тоннель для метлы) под Вихрь 20

Для начала решили пробовать без плит и поплавков. Частично из-за лени, но и испытать без них тоже нужно, чтобы не гадать потом, поехала бы без плит или нет. Нужно всё проверять самому однако =)


Калашников

капитан 1-го ранга
Регистрация
25.05.2012
Сообщения
2 474
Карма
72
Город
Междуреченск
Имя
Виталий
Лодка
ПВХ,Самдельная с тонелем
Мотор
водомёт,Нептун-23,25 Вихрь-30 и 25,Джонсон-30,Тохацу-25 джет драйв
Re: Туннель для казанки (тоннель для метлы) под Вихрь 20

Алексанр так плиты можно из чего нибудь подручного, съёмными сделать и играться на воде.


lesh

мл. лейтенант
Регистрация
21.11.2012
Сообщения
233
Карма
35
Возраст
41
Город
Якутия
Имя
Александр
Лодка
Крым, Обь, Обь с туннелем
Мотор
Y40VEOS, Y9,9FMHS-раздушенная
Re: Туннель для казанки (тоннель для метлы) под Вихрь 20

Да, нужно сделать все-таки.
Подскажите как их делают? Как продолжение днища или немного выше?


Калашников

капитан 1-го ранга
Регистрация
25.05.2012
Сообщения
2 474
Карма
72
Город
Междуреченск
Имя
Виталий
Лодка
ПВХ,Самдельная с тонелем
Мотор
водомёт,Нептун-23,25 Вихрь-30 и 25,Джонсон-30,Тохацу-25 джет драйв
Re: Туннель для казанки (тоннель для метлы) под Вихрь 20

Да та на ТУГУНЕ посмотри в теме про Солары там этих инцепторов куча и с регулируемыми упорами,винтами типа как на гаражных воротах.Делай как продолжение дна а угол на воде отрегулируешь.


Alex Otvertkin

матрос
Регистрация
15.02.2013
Сообщения
5
Карма
1
Имя
Alex Otwerthin
Лодка
Крым
Мотор
Yamaha
Re: Туннель для казанки (тоннель для метлы) под Вихрь 20

lesh сказал(а):
Да, нужно сделать все-таки.
Подскажите как их делают? Как продолжение днища или немного выше?
И так, и эдак делают. Зависит от того хотите вы чтобы транцевые плиты работали после выхода судна на глиссирование или нет. Посмотрите теорию их работы http://www.inter-marine.ru/part16.html
А вообще вы логично рассуждали: испытать сначала без них, но приготовиться на всякий случай к их возможному монтажу.


lesh

мл. лейтенант
Регистрация
21.11.2012
Сообщения
233
Карма
35
Возраст
41
Город
Якутия
Имя
Александр
Лодка
Крым, Обь, Обь с туннелем
Мотор
Y40VEOS, Y9,9FMHS-раздушенная
Re: Туннель для казанки (тоннель для метлы) под Вихрь 20

Есть еще идея проложить по углу туннеля со стороны воды трубку для откачивания воды из лодки на ходу. Внутри лодки изогнуть её, чтобы была выше ватерлинии, чтобы вода внутрь не затекала.
Как думаете, будет работать? Достаточное ли будет разряжение образовываться в трубке под туннелем?


Вложения

Alex Otvertkin

матрос
Регистрация
15.02.2013
Сообщения
5
Карма
1
Имя
Alex Otwerthin
Лодка
Крым
Мотор
Yamaha
Re: Туннель для казанки (тоннель для метлы) под Вихрь 20

lesh сказал(а):
Достаточное ли будет разряжение образовываться в трубке под туннелем?
Кхм... А какие доводы, что в "трубке под туннелем" вообще есть разрежение? Можно конечно измерить гидростатическое давление "под туннелем", это не сложно, но всё равно явно более трудоёмкое мероприятие, чем просто поставить помпу (12В) за 250-300 руб. для откачки подсланевых вод (или сколько она там стоит).


cast

матрос
Регистрация
14.02.2013
Сообщения
13
Карма
0
Имя
Константин
Лодка
ПВХ 3,8, Корпус Обь М
Мотор
ОБЬ М
Re: Туннель для казанки (тоннель для метлы) под Вихрь 20

Это не транцевые плиты в их "правильном понимании". Для выходна глис 20ки на казанке хватит а вот на ходу площади резанного днища будет нехватать.
плитами нужно компенсировать "потерянную" площать днища и получить подъемную силу не создавая дополнительного сопротивления.
Переход днище-плита должен быть ровный без углов и щелей. После днища плиты дожны немного отклониться вверх иначе при ходовом дифференте они будут "тормозить". теритетически плиты должны уходить от транца вверх на 4-6 градусов. практическиэто модет быть от -4 градуса вниз до 6 градусов вверх от плоскости днища.
трубка - лишняя дырка- ненужна


lesh

мл. лейтенант
Регистрация
21.11.2012
Сообщения
233
Карма
35
Возраст
41
Город
Якутия
Имя
Александр
Лодка
Крым, Обь, Обь с туннелем
Мотор
Y40VEOS, Y9,9FMHS-раздушенная
Re: Туннель для казанки (тоннель для метлы) под Вихрь 20

Alex Otvertkin сказал(а):
А какие доводы, что в "трубке под туннелем" вообще есть разрежение?
Доводы примерно такие:

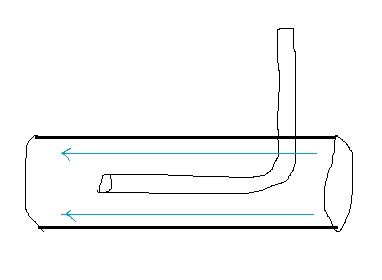

Еще в школе учился когда, сделал такую систему по принципу пульверизатора. Крепил на обяше к транцу струбциной от ветерка. Работала! Качала воду по шлангу поверх транца. Только брызг было много и конечно подтормаживала лодку. Но работала же :)
Вот и думаю в туннеле проложить трубку диаметром 8-10 мм. В углу туннеля она не очень то и помешает. А помпу купить можно конечно, но и аккуум тогда нужно и тд, так и до улитки дело дойдет =))


Вложения

Калашников

капитан 1-го ранга
Регистрация
25.05.2012
Сообщения
2 474
Карма
72
Город
Междуреченск
Имя
Виталий
Лодка
ПВХ,Самдельная с тонелем
Мотор
водомёт,Нептун-23,25 Вихрь-30 и 25,Джонсон-30,Тохацу-25 джет драйв
Re: Туннель для казанки (тоннель для метлы) под Вихрь 20

lesh.У нас в самодельных водомётах которые даже без помпы на прямую,вторую трубку в спрямляющую вваривают и откачка получается.А мотор Архимед имеет вторую крыльчатку для откачки воды из лодки.


Alex Otvertkin

матрос
Регистрация
15.02.2013
Сообщения
5
Карма
1
Имя
Alex Otwerthin
Лодка
Крым
Мотор
Yamaha
Re: Туннель для казанки (тоннель для метлы) под Вихрь 20

lesh сказал(а):
Alex Otvertkin сказал(а):
А какие доводы, что в "трубке под туннелем" вообще есть разрежение?
Доводы примерно такие:
Еще в школе учился когда, сделал такую систему по принципу пульверизатора. Крепил на обяше к транцу струбциной от ветерка. Работала! Качала воду по шлангу поверх транца. Только брызг было много и конечно подтормаживала лодку. Но работала же :)
Вот и думаю в туннеле проложить трубку диаметром 8-10 мм. В углу туннеля она не очень то и помешает. А помпу купить можно конечно, но и аккуум тогда нужно и тд, так и до улитки дело дойдет =))
а-а-а, ну понятно на какой эффект вы рассчитываете... просто это не "разрежение в туннеле". разрежение создается за трубкой, в области её гидродинамической "тени" (так сказать с подветренной стороны от набегающего потока) - там будет небольшое разрежение и создается инжекторный эффект.
ну если явление вами апробировано, смысл спрашивать "будет/не будет?". у вас же уже была опробованная рабочая модель - разницы давлений хватало для откачки воды. я бы попробовал (если бы была необходимость откачки), отверстие в туннеле заварить всегда можно будет. Тем паче вон ещё коллеги по форуму пишут, что такая модель работает. Токо нужно понимать, что трубка в канале водовода водомета значительно больше инжектирует (там же скорости воды огромные) и возникающие разности давления побольше.
модель предложенная вами рабочая, только в качестве насоса выступает элемент, к. вы ставите поперек потока - а это же доп. сопротивление. Помпа не обладает такими недостатками. Аккумулятор (если его нет на лодке) можно и не автомобильный применять. А. от бесперебойника ПК 4 или 7 Ахч. Габариты небольшие, вес тоже, подзаряжать можно от мотора на ходу


lesh

мл. лейтенант
Регистрация
21.11.2012
Сообщения
233
Карма
35
Возраст
41
Город
Якутия
Имя
Александр
Лодка
Крым, Обь, Обь с туннелем
Мотор
Y40VEOS, Y9,9FMHS-раздушенная
Re: Туннель для казанки (тоннель для метлы) под Вихрь 20

Основная работа закончена. Плиты сделаем после первых испытаний в середине мая только, после ледохода, если они еще понадобятся. Ну и трубку тоже после первых испытаний, чтобы было с чем сравнить. Трубка для откачки воды думаю понадобится еще как )))
В общем фото-видео отчет в середине мая, если кому интересно.
Теперь нужно еще самим Вихрем заняться. Поставить струбцины от Нептуна, модернизировать переключение скоростей на подобии ветерковского и тд.
Прикупили на днях ОБЬ-М всего за 1000р (6 бутылок водки), с вырезанной задней переборкой вместе с рецессом. Вот опять занятие рукам есть ))) Подумываю вырезать у нее палубу еще, чтоб облегчить ее под сузу 15, чисто для рыбалки.


Романыч

лейтенант
Регистрация
28.01.2013
Сообщения
269
Карма
7
Возраст
44
Город
г. Ивдель Свердловская обл.
Имя
Романыч
Лодка
Казанка с булями, Воронеж
Мотор
Вихри много
Re: Туннель для казанки (тоннель для метлы) под Вихрь 20

Молодцы мужики!!! Будем с нетерпением ждать ходовых испытаний. Тема очень актуальна и для нашей реки, которая с каждым годом мелеет.


lednic606

вице-адмирал
Команда форума
Регистрация
25.04.2011
Сообщения
18 882
Карма
884
Город
Саратов
Имя
Дмитрий
Лодка
Нептун-3,Прогресс-2,2М, Сарепта(были) ,Орионбот 53НТ Pro, АКВА ОПТИМА 260(есть).
Мотор
Вихрь М; Honda BF90; Honda BF2
Re: Туннель для казанки (тоннель для метлы) под Вихрь 20

lesh сказал(а):
...Прикупили на днях ОБЬ-М всего за 1000р (6 бутылок водки)...
Блиииин!!!! Ну везёт же некоторым :shock: :eek: ...
Поздравляю с приобретением!!! :good:


shalagin

капитан 1-го ранга
Регистрация
05.08.2012
Сообщения
1 807
Карма
253
Город
г.Сыктывкар
Имя
Сергей
Мотор
Ветерок-8м
Re: Туннель для казанки (тоннель для метлы) под Вихрь 20

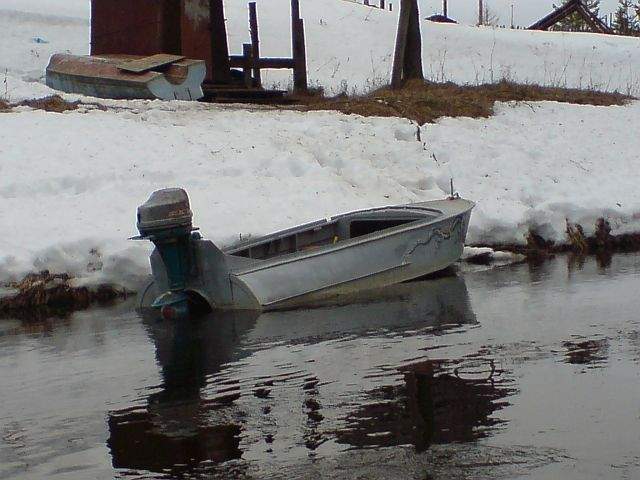

В Коми "колхозят" так.


Вложения

lesh

мл. лейтенант
Регистрация
21.11.2012
Сообщения
233
Карма
35
Возраст
41
Город
Якутия
Имя
Александр
Лодка
Крым, Обь, Обь с туннелем
Мотор
Y40VEOS, Y9,9FMHS-раздушенная
Re: Туннель для казанки (тоннель для метлы) под Вихрь 20

lednic606 сказал(а):
lesh сказал(а):
...Прикупили на днях ОБЬ-М всего за 1000р (6 бутылок водки)...
Блиииин!!!! Ну везёт же некоторым :shock: :eek: ...
Поздравляю с приобретением!!! :good:
Спасибо! Да, у нас так бывает иногда, пропойцы готовы на многое ради похмелина =)
Это ладно, с лодкой еще мотор был Вихрь 25 - всего за 2 пузыря!!! Мы не взяли, их и так уже много в сарае накопилось. Не поверите - не знаю сколько даже :hahaha:
Ничего себе туннелище на последних фотках! :shock:
Наверное мы маловатый сделали. Если их там сразу два на фотке, значит нормально себя зарекомендовали... Ничего, у нас лучше будет :crazy:
