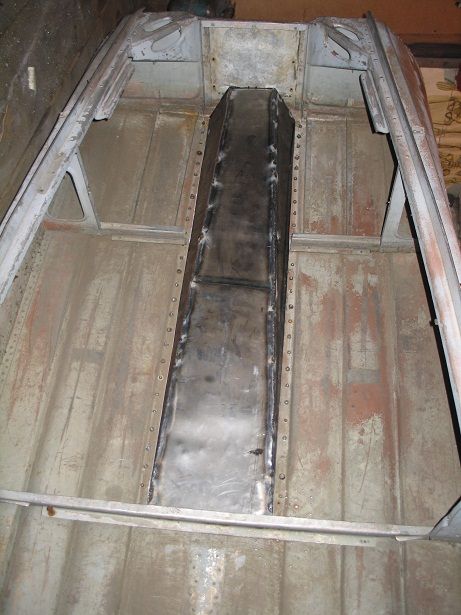

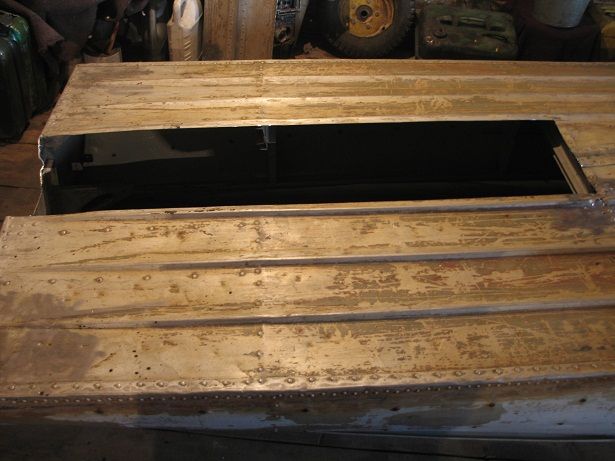

Начали городить туннель. Информации об этом мало в сети, все только для водомётов.
Изобретаем на ходу.

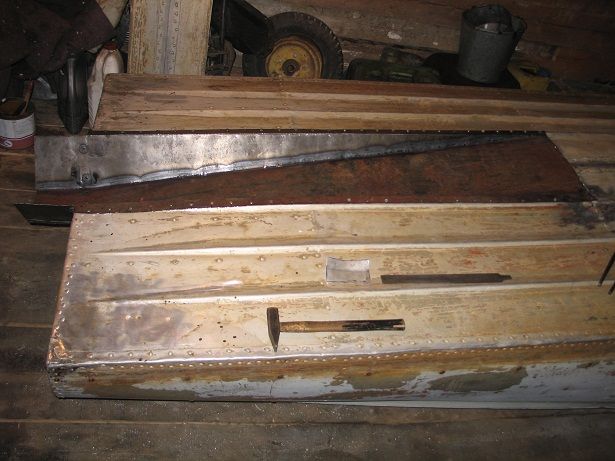

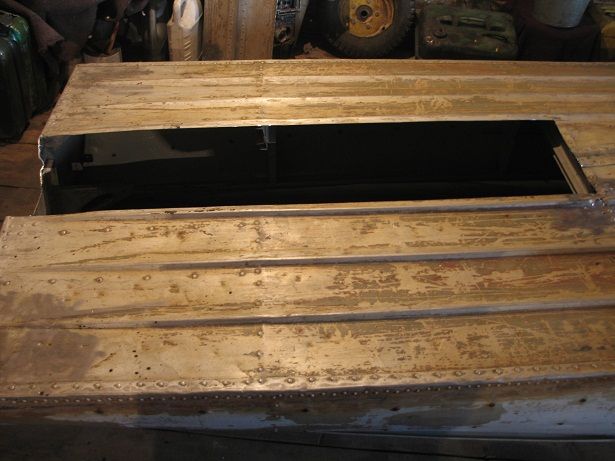

Делаем прототип, с качеством сильно не заморачиваемся. Металл от бочки 1,5 мм.


Вложения

  • 54,7 КБ Просмотры: 7 507
  • 69,1 КБ Просмотры: 7 579
  • 58,8 КБ Просмотры: 7 579
  • 68,6 КБ Просмотры: 7 527
  • 76,1 КБ Просмотры: 7 503

lednic606

вице-адмирал
Команда форума
Регистрация
25.04.2011
Сообщения
18 882
Карма
884
Город
Саратов
Имя
Дмитрий
Лодка
Нептун-3,Прогресс-2,2М, Сарепта(были) ,Орионбот 53НТ Pro, АКВА ОПТИМА 260(есть).
Мотор
Вихрь М; Honda BF90; Honda BF2
Re: Туннель для казанки (тоннель для метлы) под Вихрь 20

Саш теперь на 20ку "прямоток" от Виталия(Калашникова) и "Вперёд по мЕлям!" :good: :) ...

з.ы.Лист люминьки закупИл для "чистового" варианта?


Karakul

капитан 3-го ранга
Регистрация
25.07.2012
Сообщения
762
Карма
30
Город
г.Кропоткин Краснодарский край
Имя
Александр
Лодка
ОКА-4 (была), ПВХ Фрегат, казанка МКМ
Мотор
Ветерок 12+Нептун + электромотор Flover + гибрид Taifun + Москва 10, 30
Re: Туннель для казанки (тоннель для метлы) под Вихрь 20

Интересное конструкционное решение для передвижения по каменистым отмелям, я пока начинающий водомоторник, поэтому могу ошибаться, вы приклепали тоннель снаружи дна, а не получится так что его переднюю часть будет подрывать при контакте с крупными монолитными камнями?, у меня на дюралевой лодке есть заплатка в передней части киля, "охотники" вандалы расстреляли в свое время лодку, так вот ее у меня как то подрывало при наезде на затопленную стальную трубу, я ее потом двухсторонней сделал. Может быть лучше клепать туннель изнутри?


lesh

мл. лейтенант
Регистрация
21.11.2012
Сообщения
233
Карма
35
Возраст
41
Город
Якутия
Имя
Александр
Лодка
Крым, Обь, Обь с туннелем
Мотор
Y40VEOS, Y9,9FMHS-раздушенная
Re: Туннель для казанки (тоннель для метлы) под Вихрь 20

Дмитрий, а что за "прямоток" от Виталия(Калашникова) ??? Где посмотреть?
Люминька нам не катит, аргона нет.

Александр, планировал туннель приделывать изнутри, но реданы там не дают прикрутить нормально, пришлось лепить снаружи. Болты на 6 мм и 5 мм чередуются, оторвет - прикрутим обратно. Болты конечно утомительно крутить было, штук 60 наверно. Если поедет, болты сваркой размажем, чтобы не цеплялись и не бороздили воду.
Это же прототип =), но может до чистового варианта преобразоваться как это обычно бывает, особенно в СССР =))

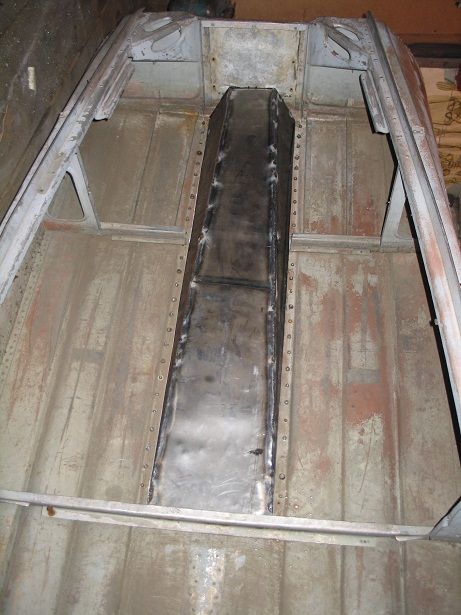

Туннель вставили без прокладок и герметиков. Резина там не пржимется путем, а герметик говорят с дюралькой низзя, гниет. Потом изнутри строительным варом прольем. И как в старину на ветках (дерев. лодках) будем возить с собой баночку с варом чтобы дырки латать :0)


lednic606

вице-адмирал
Команда форума
Регистрация
25.04.2011
Сообщения
18 882
Карма
884
Город
Саратов
Имя
Дмитрий
Лодка
Нептун-3,Прогресс-2,2М, Сарепта(были) ,Орионбот 53НТ Pro, АКВА ОПТИМА 260(есть).
Мотор
Вихрь М; Honda BF90; Honda BF2
Re: Туннель для казанки (тоннель для метлы) под Вихрь 20

lesh сказал(а):
Дмитрий, а что за "прямоток" от Виталия(Калашникова) ??? Где посмотреть?
Чирканул Витале в личку - подтянется ;)


lesh сказал(а):
Люминька нам не катит, аргона нет.
Не варить, а клепать :yes:


lesh сказал(а):
Болты конечно утомительно крутить было, штук 60 наверно. Если поедет, болты сваркой размажем, чтобы не цеплялись и не бороздили воду.
Болты можно весело крутить шуруповёром или дрелью с зажатой "головкой-битой" :good: ИМХО сваркой "размазывать" ненужно - ремонтопригодность превыше всего, потеря 1-2км/ч думаю некритично :)


lesh сказал(а):
Туннель вставили без прокладок и герметиков. Резина там не пржимется путем, а герметик говорят с дюралькой низзя, гниет.
Герметик мозя!!!.. только желательно акриловый(он без уксуса) а я гидрошайбы поставил на аквариумный силикон :bebebe


Игорь977

лейтенант
Регистрация
04.07.2011
Сообщения
255
Карма
22
Возраст
38
Город
Волгоград
Имя
Игорь
Лодка
Воронеж
Мотор
YAMAHA 30HWCS, SUZUKI DF2.5S , Вихрь 20
Re: Туннель для казанки (тоннель для метлы) под Вихрь 20

lesh сказал(а):
Изобретаем на ходу.
Делаем прототип, с качеством сильно не заморачиваемся.
Транец тоже будете поднимать?


lesh

мл. лейтенант
Регистрация
21.11.2012
Сообщения
233
Карма
35
Возраст
41
Город
Якутия
Имя
Александр
Лодка
Крым, Обь, Обь с туннелем
Мотор
Y40VEOS, Y9,9FMHS-раздушенная
Re: Туннель для казанки (тоннель для метлы) под Вихрь 20

Транец уже поднимаем конечно, для этого туннель и делается. Городим регулируемый простейшей конструкции.
Кореша достали, приходят глазеют, весь день работать не дают гады =)


просто Андрей

капитан 1-го ранга
Регистрация
24.05.2012
Сообщения
1 915
Карма
87
Возраст
51
Город
РТ, Казань
Имя
Андрей
Лодка
Grizzly 580
Мотор
Mercury 100
Re: Туннель для казанки (тоннель для метлы) под Вихрь 20

lesh сказал(а):
Туннель вставили без прокладок и герметиков. Резина там не пржимется путем, а герметик говорят с дюралькой низзя, гниет.....)
И герметик спокойно можно, и еще можно всё собрать на сырую резину, где зазор большой, там несколько слоев резины делаешь, она не ссыхается и герметизирует хорошо. :)


Калашников

капитан 1-го ранга
Регистрация
25.05.2012
Сообщения
2 474
Карма
72
Город
Междуреченск
Имя
Виталий
Лодка
ПВХ,Самдельная с тонелем
Мотор
водомёт,Нептун-23,25 Вихрь-30 и 25,Джонсон-30,Тохацу-25 джет драйв
Re: Туннель для казанки (тоннель для метлы) под Вихрь 20

Александр приветствую тебя на МОТОРКЕ.По поводу тунелей для водомёта то как раз для винтовых тунелей вся литература есть а вот для водомёта путём проб и ошибок, я тебе скидывал инфу да и ты и сам перевернул и-нет.Но не всё что написано работает,вот мы и пытаемся наладить и найти истину.С удовольствием буду поддерживать тему и по мере сил показывать чего получилось или не получилось.


lesh

мл. лейтенант
Регистрация
21.11.2012
Сообщения
233
Карма
35
Возраст
41
Город
Якутия
Имя
Александр
Лодка
Крым, Обь, Обь с туннелем
Мотор
Y40VEOS, Y9,9FMHS-раздушенная
Re: Туннель для казанки (тоннель для метлы) под Вихрь 20

эхххх, про сырую резину не подумали. где-то есть же =(


lesh

мл. лейтенант
Регистрация
21.11.2012
Сообщения
233
Карма
35
Возраст
41
Город
Якутия
Имя
Александр
Лодка
Крым, Обь, Обь с туннелем
Мотор
Y40VEOS, Y9,9FMHS-раздушенная
Re: Туннель для казанки (тоннель для метлы) под Вихрь 20

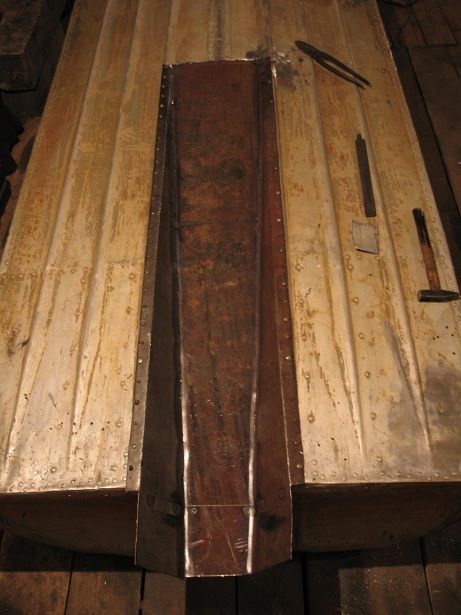

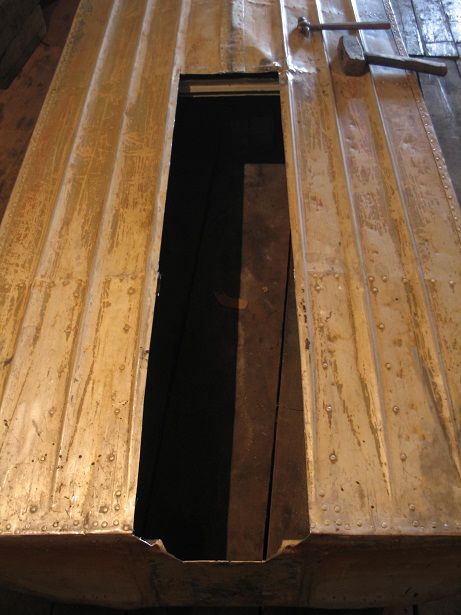

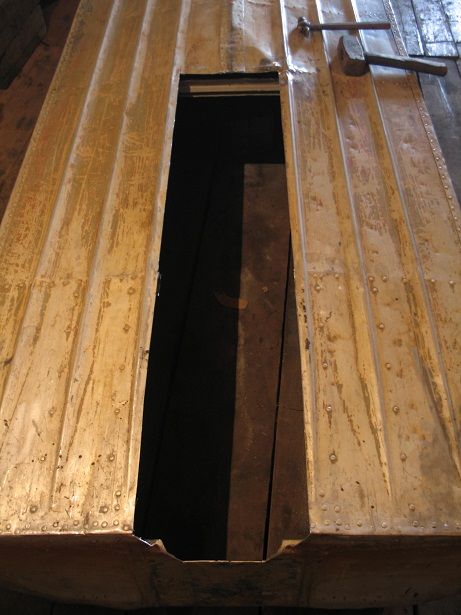

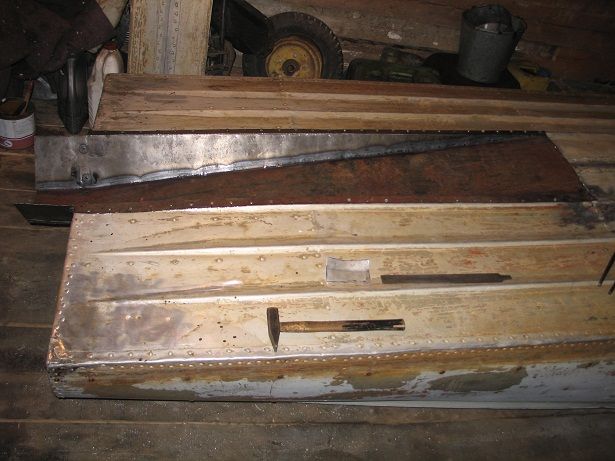

начались подгонки и примерки


Вложения

  • 90,9 КБ Просмотры: 7 306

lesh

мл. лейтенант
Регистрация
21.11.2012
Сообщения
233
Карма
35
Возраст
41
Город
Якутия
Имя
Александр
Лодка
Крым, Обь, Обь с туннелем
Мотор
Y40VEOS, Y9,9FMHS-раздушенная
Re: Туннель для казанки (тоннель для метлы) под Вихрь 20

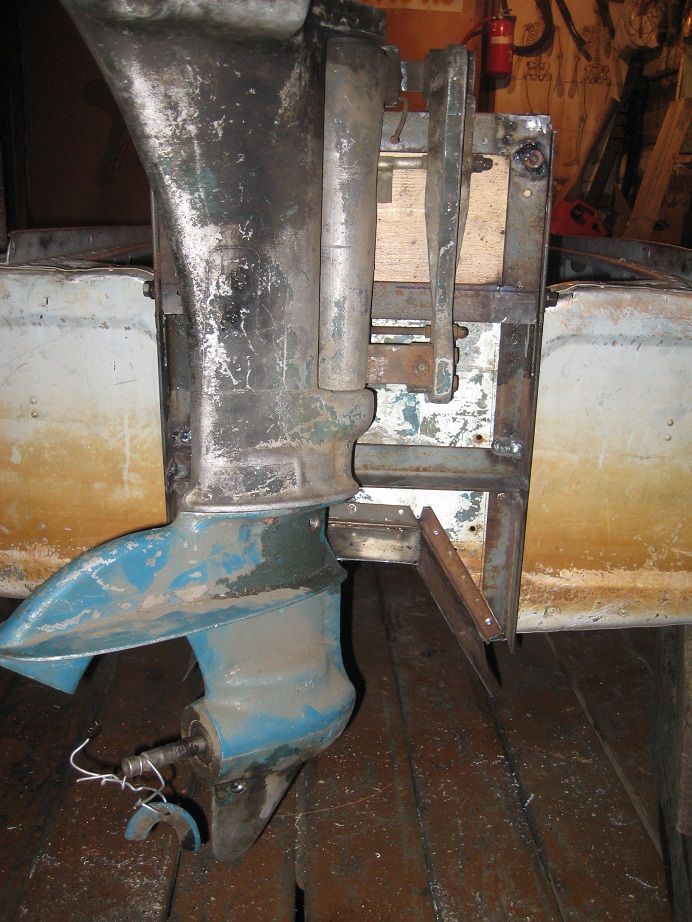

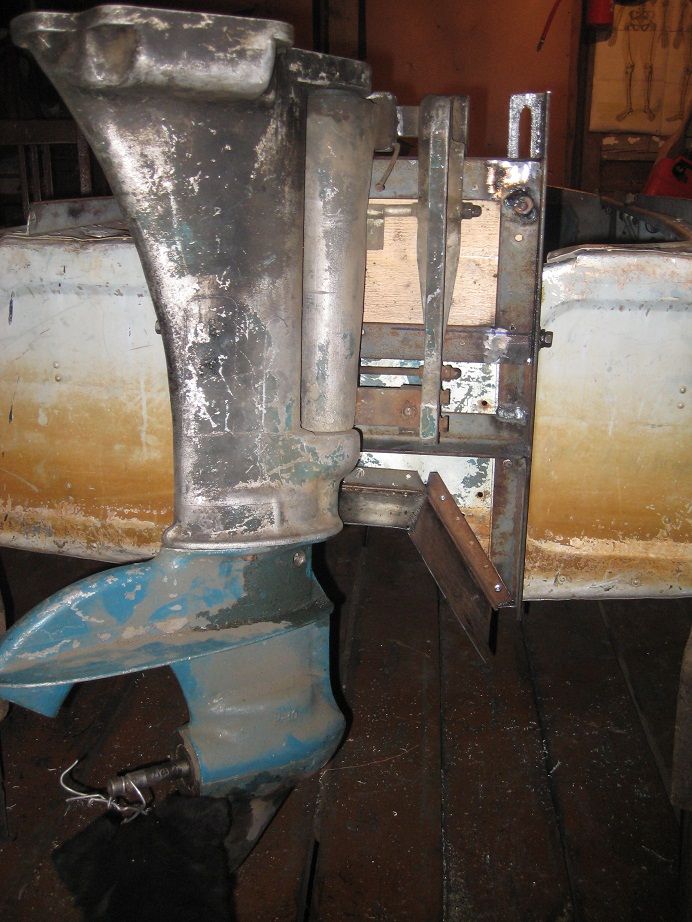

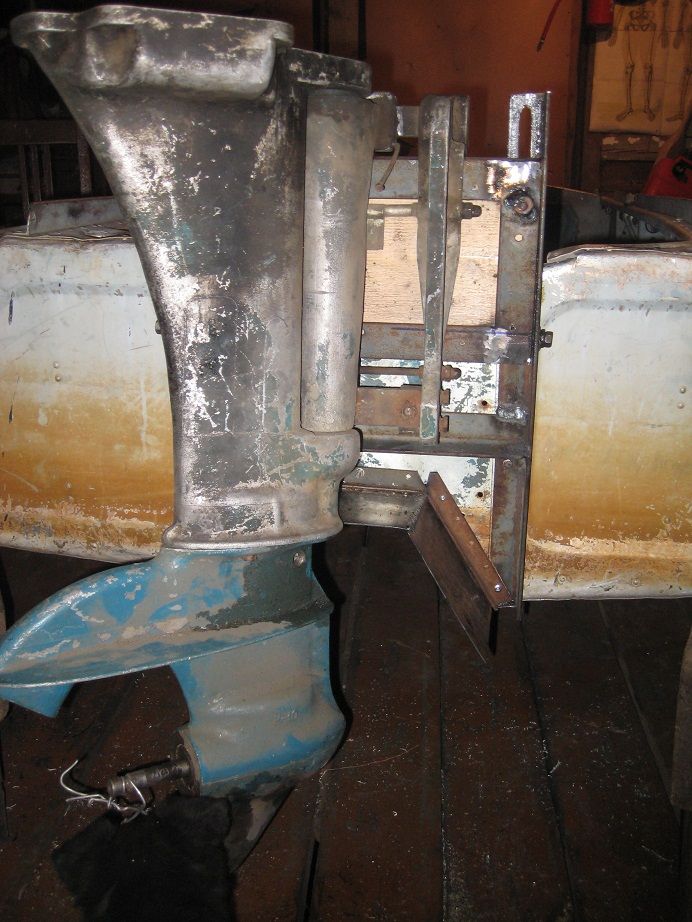

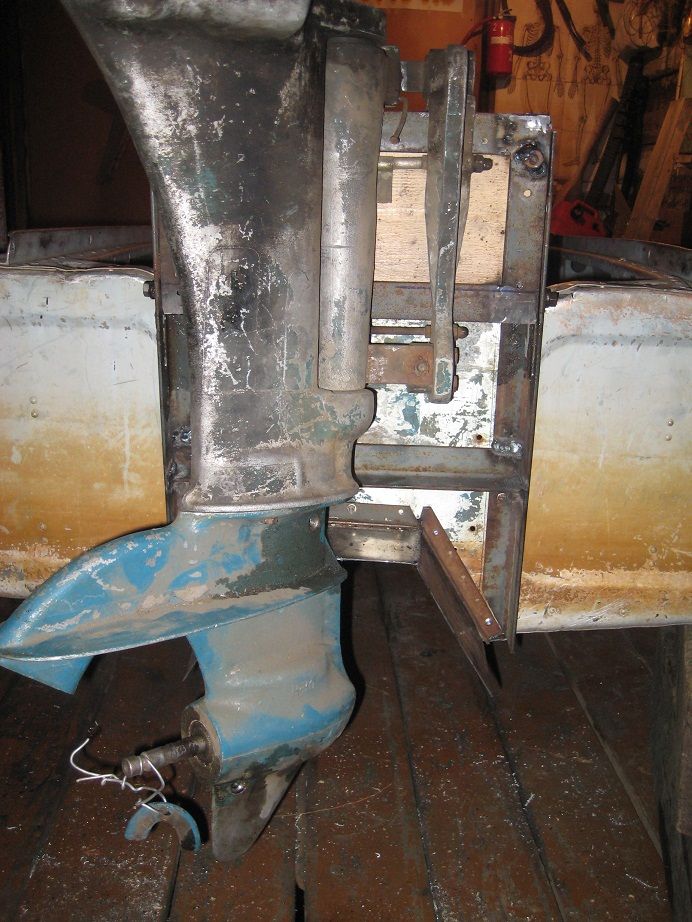

Крайнее нижнее положение мотора. Щенок очень "помогает" :D


Вложения

Калашников

капитан 1-го ранга
Регистрация
25.05.2012
Сообщения
2 474
Карма
72
Город
Междуреченск
Имя
Виталий
Лодка
ПВХ,Самдельная с тонелем
Мотор
водомёт,Нептун-23,25 Вихрь-30 и 25,Джонсон-30,Тохацу-25 джет драйв
Re: Туннель для казанки (тоннель для метлы) под Вихрь 20

Александр а не думал о полупогружном винте?


Вложения

lesh

мл. лейтенант
Регистрация
21.11.2012
Сообщения
233
Карма
35
Возраст
41
Город
Якутия
Имя
Александр
Лодка
Крым, Обь, Обь с туннелем
Мотор
Y40VEOS, Y9,9FMHS-раздушенная
Re: Туннель для казанки (тоннель для метлы) под Вихрь 20

Виталий, приветствую! Вместе что-нибудь натворим :D
О полупогружном только слышал немного, точнее название слышал. Название говорит само за себя, а в чем отличия от простого?


Вложения

Калашников

капитан 1-го ранга
Регистрация
25.05.2012
Сообщения
2 474
Карма
72
Город
Междуреченск
Имя
Виталий
Лодка
ПВХ,Самдельная с тонелем
Мотор
водомёт,Нептун-23,25 Вихрь-30 и 25,Джонсон-30,Тохацу-25 джет драйв
Re: Туннель для казанки (тоннель для метлы) под Вихрь 20

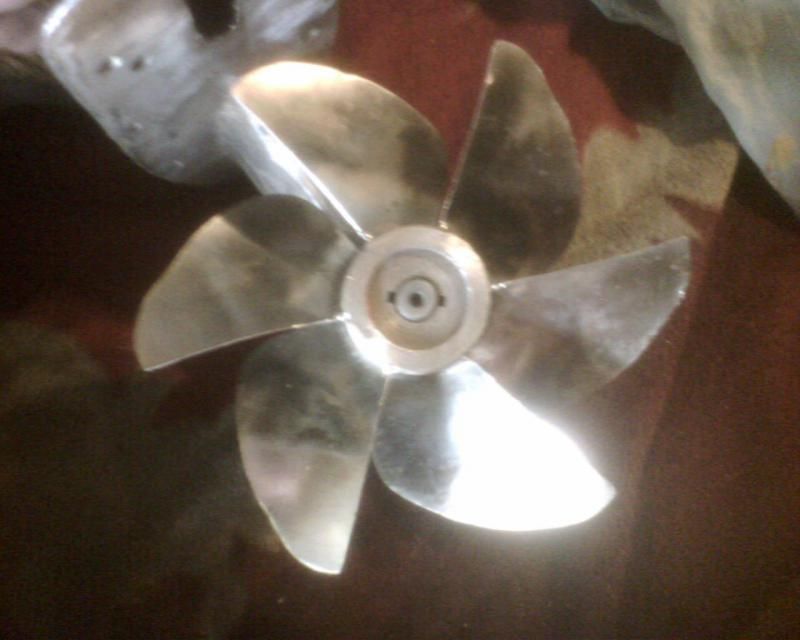

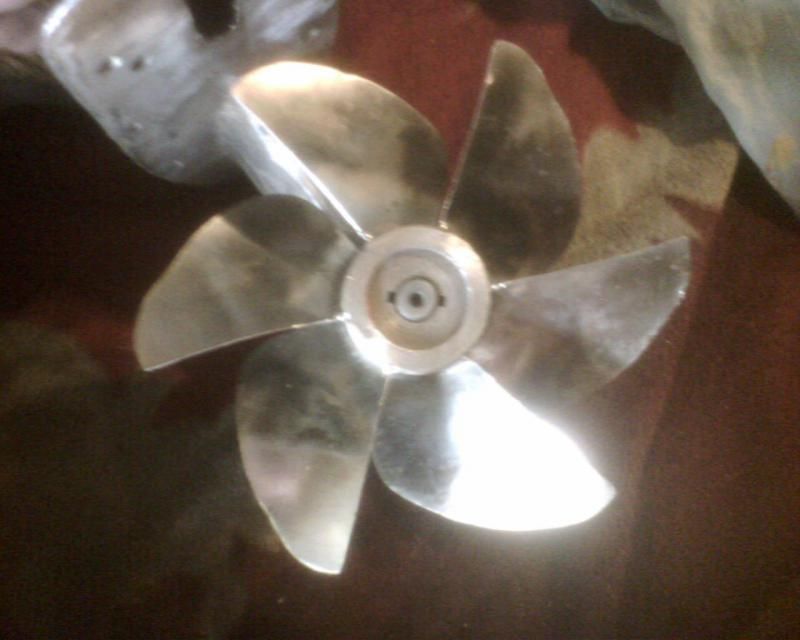

ВИНТ РАБОТАЕТ так.Погружается только одна лопасть в воду.Теперь их ширако приняют на болотоходах и они там тяговые а не скоростные но учебников по ним нету.Вот по крохам собираю что найду и испытываю по мере сил.


lesh

мл. лейтенант
Регистрация
21.11.2012
Сообщения
233
Карма
35
Возраст
41
Город
Якутия
Имя
Александр
Лодка
Крым, Обь, Обь с туннелем
Мотор
Y40VEOS, Y9,9FMHS-раздушенная
Re: Туннель для казанки (тоннель для метлы) под Вихрь 20

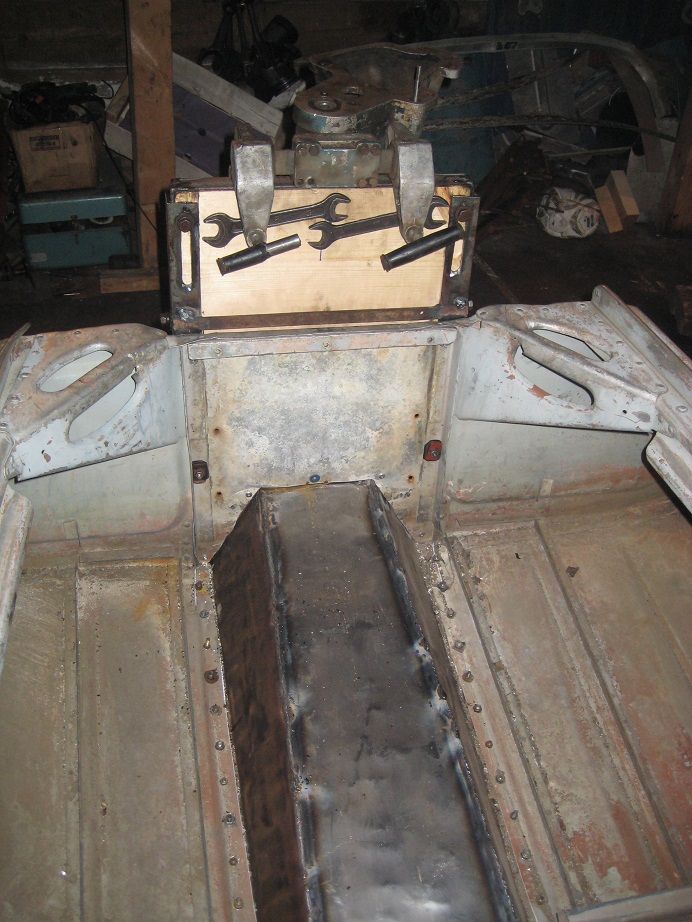

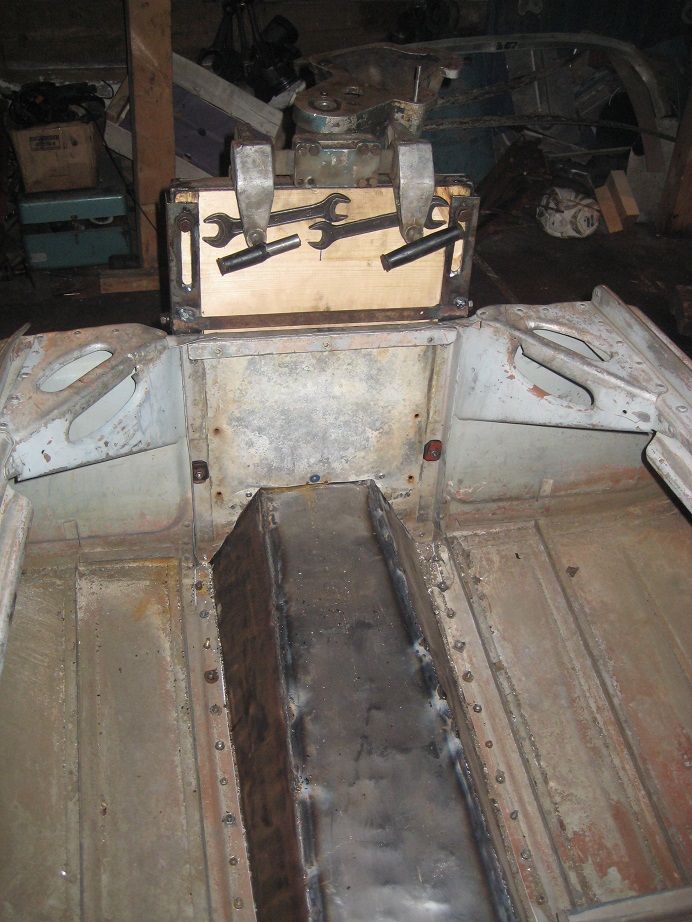

Всё в стадии примерки и некоторых изобретений. Ничего еще не крепили окончательно. Так что не пугайтесь страшных видов.

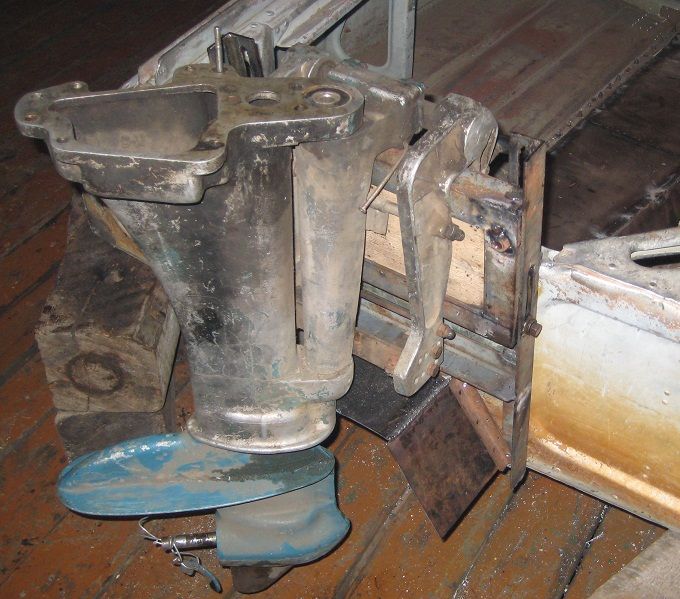

Кумекаем над быстрым механизмом подъема мотора. Есть идея сгородить что-то вроде домкрата винтового в виде ромба.


Игорь977

лейтенант
Регистрация
04.07.2011
Сообщения
255
Карма
22
Возраст
38
Город
Волгоград
Имя
Игорь
Лодка
Воронеж
Мотор
YAMAHA 30HWCS, SUZUKI DF2.5S , Вихрь 20
Re: Туннель для казанки (тоннель для метлы) под Вихрь 20

lesh сказал(а):
акп вровень с потолком туннеля
Оченно интересно посмотреть на результат. А до этого лодка ходила под этой же двадцаткой?


lesh

мл. лейтенант
Регистрация
21.11.2012
Сообщения
233
Карма
35
Возраст
41
Город
Якутия
Имя
Александр
Лодка
Крым, Обь, Обь с туннелем
Мотор
Y40VEOS, Y9,9FMHS-раздушенная
Re: Туннель для казанки (тоннель для метлы) под Вихрь 20

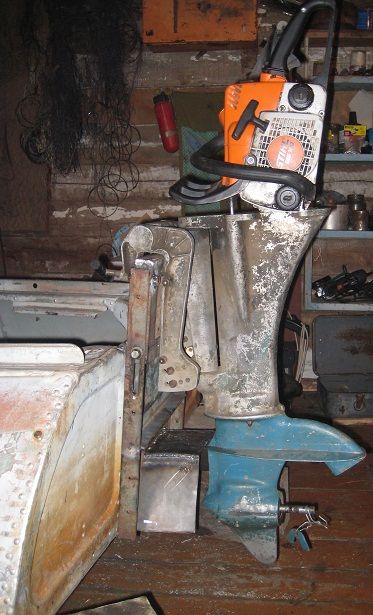

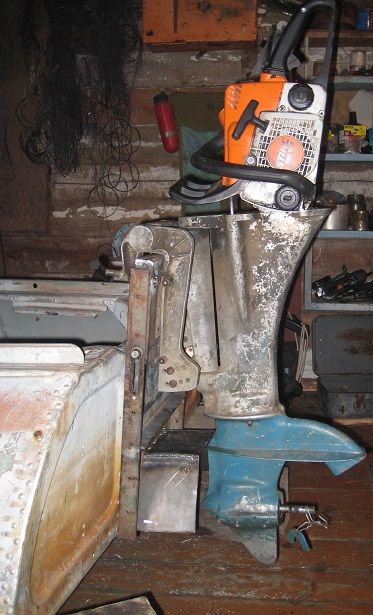

STIHL-ный двигатель! Это мы так позабавились сегодня на последок :crazy:


Вложения

  • 78,1 КБ Просмотры: 7 233

lesh

мл. лейтенант
Регистрация
21.11.2012
Сообщения
233
Карма
35
Возраст
41
Город
Якутия
Имя
Александр
Лодка
Крым, Обь, Обь с туннелем
Мотор
Y40VEOS, Y9,9FMHS-раздушенная
Re: Туннель для казанки (тоннель для метлы) под Вихрь 20

Игорь977 сказал(а):
lesh сказал(а):
акп вровень с потолком туннеля
Оченно интересно посмотреть на результат. А до этого лодка ходила под этой же двадцаткой?
Именно эта лодка не известно под чем ходила, может быть и на 30-ке даже. Прежний хозяин снял були в целях облегчения, на веслах рыбачил, вот придется були на место ворачивать еще. А так я на 20-ке гонял даже на половине казанки, укороченной до 2 "отсека", там где туннель начинается на этой лодке. Очень резво летала и почти без волны, ну страшно скажу, тоже без булей кстати :D


Калашников

капитан 1-го ранга
Регистрация
25.05.2012
Сообщения
2 474
Карма
72
Город
Междуреченск
Имя
Виталий
Лодка
ПВХ,Самдельная с тонелем
Мотор
водомёт,Нептун-23,25 Вихрь-30 и 25,Джонсон-30,Тохацу-25 джет драйв
Re: Туннель для казанки (тоннель для метлы) под Вихрь 20

Саня а спонсоны(ПЛИТЫ) не планируешь?


lesh

мл. лейтенант
Регистрация
21.11.2012
Сообщения
233
Карма
35
Возраст
41
Город
Якутия
Имя
Александр
Лодка
Крым, Обь, Обь с туннелем
Мотор
Y40VEOS, Y9,9FMHS-раздушенная
Re: Туннель для казанки (тоннель для метлы) под Вихрь 20

Калашников сказал(а):
Саня а спонсоны(ПЛИТЫ) не планируешь?
Планируем. Спецы пишут (http://valery-a-zlobin.ru/tunnel/), что без них плохо. Сегодня ради юмора примеряли вихревские баки в качестве спонсонов. Возможно их и прилепим поверх плит. Туда и бензин наливать, в лодке место освободится =)


Калашников

капитан 1-го ранга
Регистрация
25.05.2012
Сообщения
2 474
Карма
72
Город
Междуреченск
Имя
Виталий
Лодка
ПВХ,Самдельная с тонелем
Мотор
водомёт,Нептун-23,25 Вихрь-30 и 25,Джонсон-30,Тохацу-25 джет драйв
Re: Туннель для казанки (тоннель для метлы) под Вихрь 20

Отрезать ни когда не поздно да и не важно из чего.Ведь главное настроить чтобы размеры поехали а потом ужь можно новый проект и уже на чистовую.Я первый водомёт клеил из стеклоткани и если бы кто знал сколько раз стачивал и в вновь наклеивал.Когда всё подогнал тогда и воплотил в метале.


Романыч

лейтенант
Регистрация
28.01.2013
Сообщения
269
Карма
7
Возраст
44
Город
г. Ивдель Свердловская обл.
Имя
Романыч
Лодка
Казанка с булями, Воронеж
Мотор
Вихри много
Re: Туннель для казанки (тоннель для метлы) под Вихрь 20

Подскажи размеры туннеля? Как они должны измениться если мотор Вих30 ? Лодка Казанка с крыльями. Зараннее благодарен.


lesh

мл. лейтенант
Регистрация
21.11.2012
Сообщения
233
Карма
35
Возраст
41
Город
Якутия
Имя
Александр
Лодка
Крым, Обь, Обь с туннелем
Мотор
Y40VEOS, Y9,9FMHS-раздушенная
Re: Туннель для казанки (тоннель для метлы) под Вихрь 20

Романыч сказал(а):
Подскажи размеры туннеля? Как они должны измениться если мотор Вих30 ? Лодка Казанка с крыльями. Зараннее благодарен.
Подсказать и научить не могу потому, что сам только экспериментирую на основе небогатой информации из интернета.
ЭТА ТЕМА НЕ ЯВЛЯЕТСЯ ИНСТРУКЦИЕЙ!!!
Могу только имху высказать. Никак размеры не должны меняться, винты то одинаковые. С шириной "сопла" туннеля есть сомнения. Весной проверим :pardon:


lesh

мл. лейтенант
Регистрация
21.11.2012
Сообщения
233
Карма
35
Возраст
41
Город
Якутия
Имя
Александр
Лодка
Крым, Обь, Обь с туннелем
Мотор
Y40VEOS, Y9,9FMHS-раздушенная
Re: Туннель для казанки (тоннель для метлы) под Вихрь 20

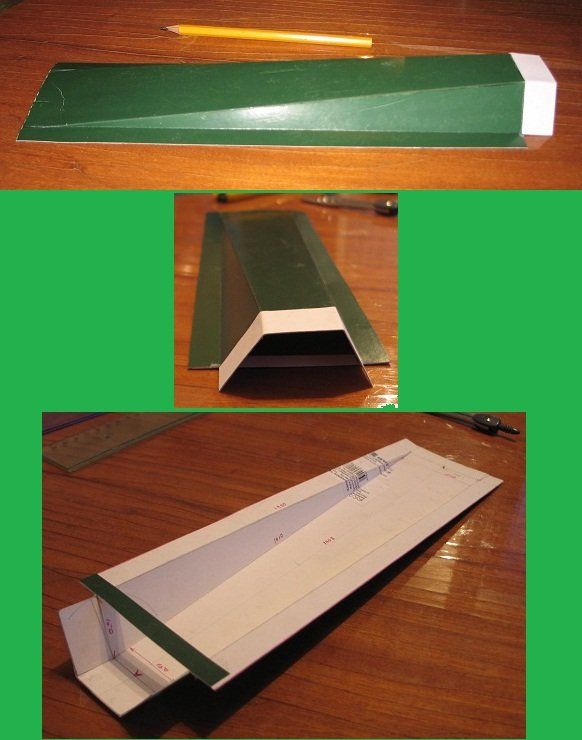

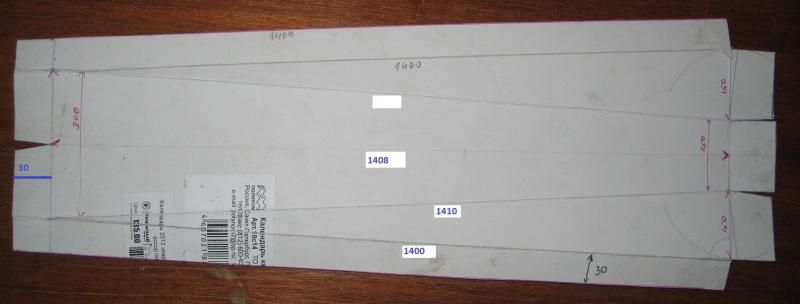

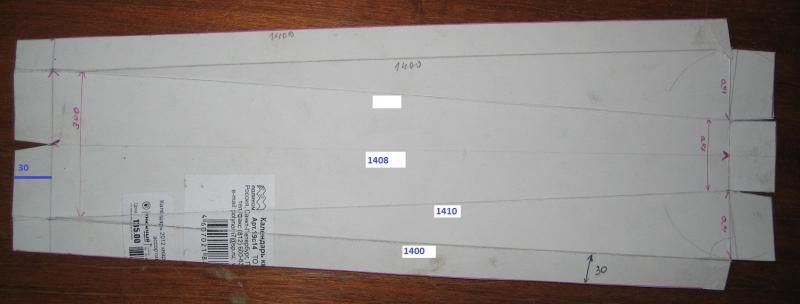

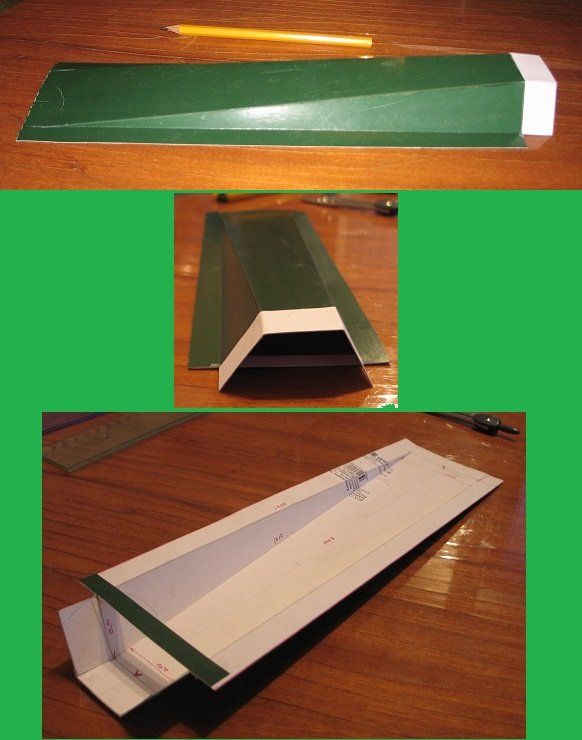

модель туннеля в масштабе 1:5
