Стабилизатор напряжения на ПЛМ для электроприборов как без, так и с АКБ.

[ТаргеТ]

Спасибо. Но напряж. входное 35В и на какой рабочий ток схема рассчитана?



[kruso]

Входное напряжение может меняться... Ограничение сверху ~35 В. Здесь управляющий элемент управляется током (биполярный транзистор), поэтому у него диапазон шире, чем у полевого тр-ра. Данная схема выдает
1,5 А (с мин.помех). Ее можно умощнять. Последовательный стабилизатор заменить на фильтр



[zasx000]

Итак, Ув. "Танкист" предложил надежную шунтирующую схему регулятора (надежную так как применяется и в малой авиации).
Надежную схему НЕ шунтирующую (импульсную) пока никто не предложил.

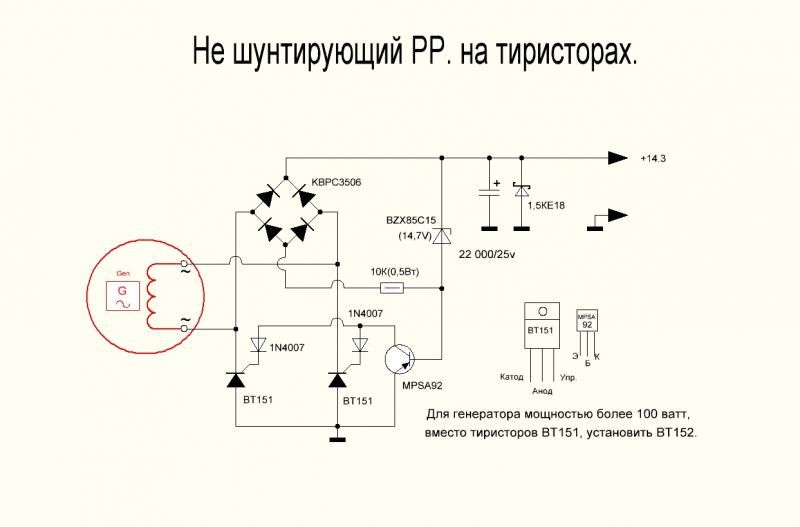

на форуме http://www.moto.com.ua/forum.php?id=150469&page=378 все тот же академик выложил элементарную схему НЕ ШУНТИРУЮЩУЮ
см рисунок



[танкист]

Итак, Ув. "Танкист" предложил надежную шунтирующую схему регулятора (надежную так как применяется и в малой авиации).
Надежную схему НЕ шунтирующую (импульсную) пока никто не предложил.


на форуме http://www.moto.com.ua/forum.php?id=150469&page=378 все тот же академик выложил элементарную схему НЕ ШУНТИРУЮЩУЮ
см рисунок

Тот же шунт с единственной разницей что через массу.



[ТаргеТ]

Итак, Ув. "Танкист" предложил надежную шунтирующую схему регулятора (надежную так как применяется и в малой авиации).
Надежную схему НЕ шунтирующую (импульсную) пока никто не предложил.


на форуме http://www.moto.com.ua/forum.php?id=150469&page=378 все тот же академик выложил элементарную схему НЕ ШУНТИРУЮЩУЮ
см рисунок

Спасибо. Стабилитрон в схеме что делает? Какое максим. перем. напряжение можно подавать на вход?



[zasx000]

смотрите внимательно - это не шунт . в диагональ диодный моста включен стабилитрон - при достижении напряжения открытия стабилитрона - происходит пробой стабилитрона и база транзистора оказывается подсоединеной к плюсу - закрывается транзистор и перестает проходить ток от анодов тиристоров к управляющему электроду. тиристоры закрываются и обмотка генератора отключается от нашей сети. при понижении напряжения меньше заданного стабилитроном тиристоры опять открываются и напряжение сети начинает возрастать. на том же форуме рядо с этой картинкой есть другая с пояснением работы схемы. наша сеть постоянного напряжения то подключается к генератору через тиристоры - то отключается.


максимальное напряжение на катушках магдино достигает 60....70 вольт на максимальных оборотах и без нагрузки.
именно из этих соображений выбран транзистор и тиристоры - максимальное напряжение у этих транзисторов 300 вольт . тиристоры этой серии от 500вольт до 800вольт.
подавать на схему при испытании напряжение с трансформатора надо через лампочку. можно в первичной цепи - можно и во вторичной - кому как нравится. вешаете нагрузку на выход - чуть меньше чем может дать трансформатор - и при включении смотрите напряжение на выходе - если оно больше чем вам надо то ставим стабилитрон с меньшим напряжением стабилизации - если больше чем нужно то ставим последовательно со стабилитроном диод - напряжение на выходе упадет на 0.65 вольт. последовательно это катодом диода к катоду стабилитрона. я проверяю с трансформатором на 36 вольт - последовательно с первичной обмоткой включена лампа 220вольт 100ватт. при нагузке лампа загорается при отсоединении нагрузки с выхода схемы лампа гаснет.



[zasx000]

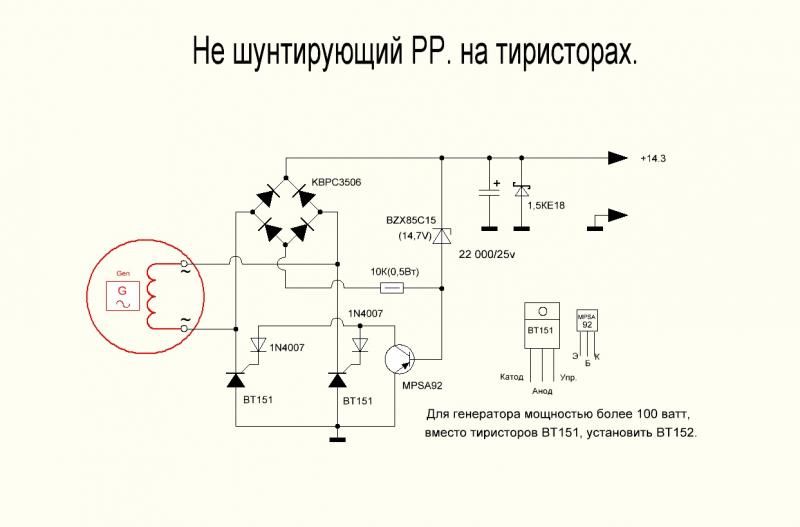

прошу прщения уважаемые форумчане но я только сейчас заметил что на 2й странице выложил ошибочную схему - еще со времен разработки . заменил на другую - именно на ней я и рассекал по иваньковсому в сентябре.
EXCUSE ME



[Каланчин]

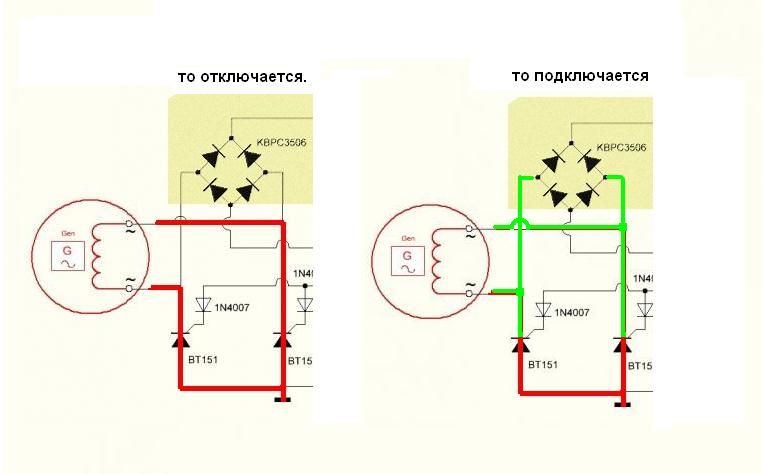

смотрите внимательно - это не шунт . в диагональ диодный моста включен стабилитрон - при достижении напряжения открытия стабилитрона - происходит пробой стабилитрона и база транзистора оказывается подсоединеной к плюсу - закрывается транзистор и перестает проходить ток от анодов тиристоров к управляющему электроду. тиристоры закрываются и обмотка генератора отключается от нашей сети. при понижении напряжения меньше заданного стабилитроном тиристоры опять открываются и напряжение сети начинает возрастать. на том же форуме рядо с этой картинкой есть другая с пояснением работы схемы. наша сеть постоянного напряжения то подключается к генератору через тиристоры - то отключается.

То есть тиристор то садит катушку на массу обеими выводами то нет?
Я правильно понял?



[kruso]

То есть тиристор то садит катушку на массу обеими выводами то нет?
Я правильно понял?

Здесь тиристоры. И они в данном случае включаются попеременно, тк с обмотки генератора идет переменное напряжение, а для вкл тиристора надо чтобы на аноде был +, а на катоде - и еще напряжение(откр.) на упр.электроде

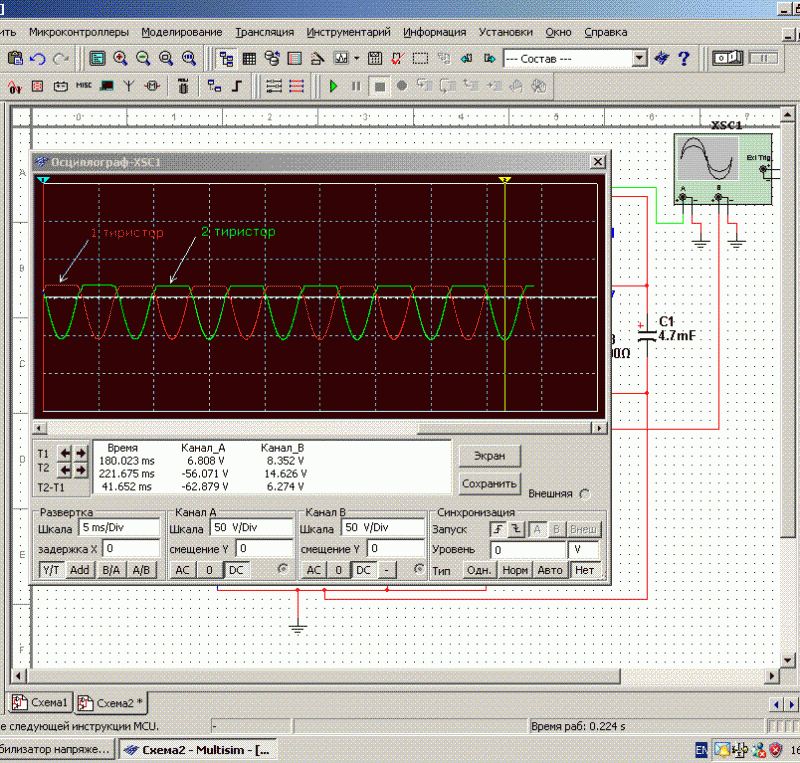

На рис. ниже показаны осцилограммы на тиристорах этой схемы РР смоделированные в Multisim



[Каланчин]

Здесь тиристоры. И они в данном случае включаются попеременно, тк с обмотки генератора идет переменное напряжение, а для вкл тиристора надо чтобы на аноде был +, а на катоде - и еще напряжение(откр.) на упр.электроде.

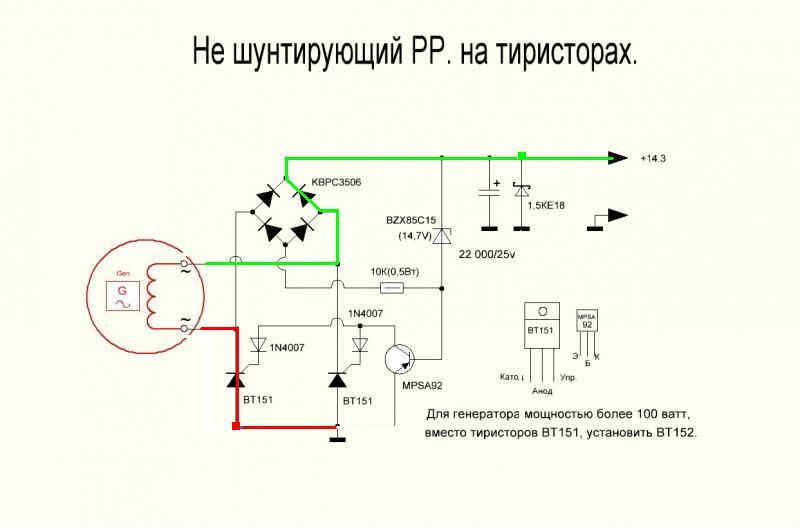

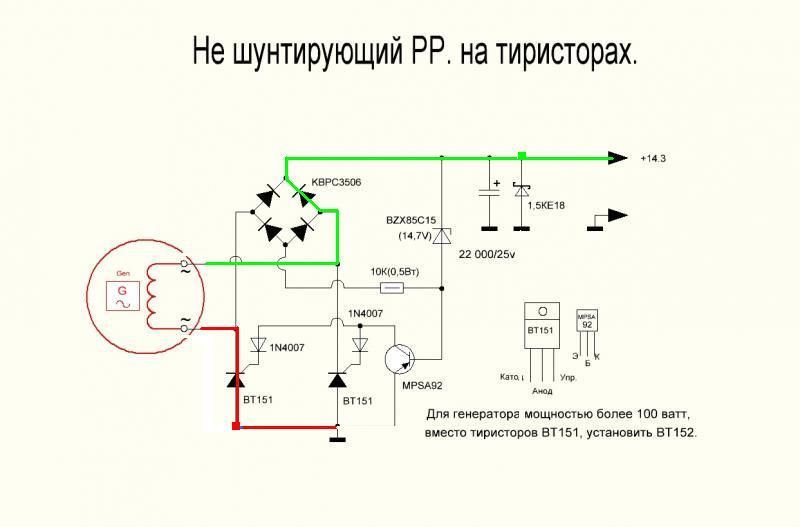

Теперь понял, верхние два диода попеременно подают напряжение на 1.5КЕ15 а тот уже режет его на 12.8 вольт.
А нижние диоды подают управляющее напряжение на тиристоры.



[zasx000]

два диода попеременно подают напряжение на 1.5КЕ15 а тот уже режет его на 12.8 вольт. - не правильно - TVS диод обрезает пики на конденсаторе проникающие в схему от ЭДС самоиндукции катушки генератора - мощность 1.5КЕ15 очень мала и не может ограничивать напряжение в схеме он ограничивает только выбросы. при начале вращения ротора у нас на генераторе напряжение мало по амплитуде и заряжает конденсатор на выходе пока движек не схватится.

если я бы переделывал эту схему то заменил бы 2 верхних диода моста на сдвоенные быстродействующие -через прокладку на радиатор - а 2 нижних на простые 1N4001....1N4007
оги работают только на подключение базы транзистора во время каждого полупериуда переменки. и зашунтировал бы каждый тиристор резистором (между катодом и управляющим переходом) на 10......20 ком для лучшего запуска.

кстати купил за 36 руб на али такую хрень - ru.aliexpress.com/item/1pcs-XM1584-Ultra-small-size-DC-DC-step-down-power-supply-module-3A-adjustable-step-down/32273602712.html?adminSeq=205077190&shopNumber=1084082 выставил резистором 5.1 вольт и теперь у меня есть USB зарядка в лодке для телефона на 2 ампера - про 2 ампера заявляю ответственно проверял 6 часов на литии с емкостью 5.5 ампер час от смартфона ZOPO. причем и на холостых при 8 вольтах на входе зарядка прет по полной.



[ТаргеТ]

два диода попеременно подают напряжение на 1.5КЕ15 а тот уже режет его на 12.8 вольт. - не правильно - TVS диод обрезает пики на конденсаторе проникающие в схему от ЭДС самоиндукции катушки генератора - мощность 1.5КЕ15 очень мала и не может ограничивать напряжение в схеме он ограничивает только выбросы. при начале вращения ротора у нас на генераторе напряжение мало по амплитуде и заряжает конденсатор на выходе пока движек не схватится.

если я бы переделывал эту схему то заменил бы 2 верхних диода моста на сдвоенные быстродействующие -через прокладку на радиатор - а 2 нижних на простые 1N4001....1N4007
оги работают только на подключение базы транзистора во время каждого полупериуда переменки. и зашунтировал бы каждый тиристор резистором (между катодом и управляющим переходом) на 10......20 ком для лучшего запуска.

кстати купил за 36 руб на али такую хрень - ru.aliexpress.com/item/1pcs-XM1584-Ultra-small-size-DC-DC-step-down-power-supply-module-3A-adjustable-step-down/32273602712.html?adminSeq=205077190&shopNumber=1084082 выставил резистором 5.1 вольт и теперь у меня есть USB зарядка в лодке для телефона на 2 ампера - про 2 ампера заявляю ответственно проверял 6 часов на литии с емкостью 5.5 ампер час от смартфона ZOPO. причем и на холостых при 8 вольтах на входе зарядка прет по полной.

Ну вот, вроде бы появилась более-менее адекватная схема не шунтирующего регулятора. Или как?
Вопросы: для чего менять 2 верхних диода на быстродействующие (какие?) и зачем шунтировать тиристоры? какие могут быть проблемы с запуском? Не хочется дергать вместо трёх раз - десять, а в холод (около 0 град.) как будет?



[Сергей]

Для чего нужен регулятор напряжения для Вихря? Аккумулятор прекрасно справляется с этим делом. У меня стоит батарейное зажигание,электростартер, четыре световые катушки на зарядку, за сезон ни разу аккумулятор не заряжал.Я думаю что перезарядки от Вихревского генератора не случиться. Лишние приблуды усложняют и сокращают надёжность Вихруна.



[ТаргеТ]

Для чего нужен регулятор напряжения для Вихря? Аккумулятор прекрасно справляется с этим делом. У меня стоит батарейное зажигание,электростартер, четыре световые катушки на зарядку, за сезон ни разу аккумулятор не заряжал.Я думаю что перезарядки от Вихревского генератора не случиться. Лишние приблуды усложняют и сокращают надёжность Вихруна.

Не знаю для чего. У меня на вихре регулятора и не было. А вот на сузуку хочу поставить. А вихрь в гараж поставил, надеюсь насовсем.



[Сергей]

Для чего нужен регулятор напряжения для Вихря? Аккумулятор прекрасно справляется с этим делом. У меня стоит батарейное зажигание,электростартер, четыре световые катушки на зарядку, за сезон ни разу аккумулятор не заряжал.Я думаю что перезарядки от Вихревского генератора не случиться. Лишние приблуды усложняют и сокращают надёжность Вихруна.

Не знаю для чего. У меня на вихре регулятора и не было. А вот на сузуку хочу поставить. А вихрь в гараж поставил, надеюсь насовсем.

На Сузуки согласен, возможно нужен.



[Каланчин]

Для чего нужен регулятор напряжения для Вихря? Аккумулятор прекрасно справляется с этим делом. У меня стоит батарейное зажигание,электростартер, четыре световые катушки на зарядку, за сезон ни разу аккумулятор не заряжал.Я думаю что перезарядки от Вихревского генератора не случиться. Лишние приблуды усложняют и сокращают надёжность Вихруна.

Не шунтирующий стабилизатор нужен чтоб не шунтировать катушки стабилитроном, они от этого греются, а лишнее напряжение сокращает жизнь аккумулятора.



[kruso]

Для чего нужен регулятор напряжения для Вихря? Аккумулятор прекрасно справляется с этим делом.... . Лишние приблуды усложняют и сокращают надёжность Вихруна.

Как-то поплыли вниз по Оби >80км... И надо было срочно уже вернуться на базу. Дозаправили канистры-баки бензином в прибрежной (придорожной) заправке в деревне. 80 был плохой, так сказали местные селяне. Заправили 92-ым. Вихрь-30, он же всеядный Ладно, плывем... Впереди чапает науч-иследовательское корыто, от него волны(неприятны)... и надо его обогнать. И тут движок затихает... Аа, бенз кончился в бачке. Быстренько переключаем шланчик на новый(полный) бачок и вдогонку, через волны... И тут, старший помошник (за рулем) показывает на схему-платку от измерителя температуры двигателя - от нее идет дым и деталь красная-красная... Вот-вот сейчас загорится!! Провода, идущие к ней я быстренько оторвал. Пожара НЕТ! И показаний датчика температуры Вихря теперь тоже НЕТ И тахометра тож нет!
Да, ладно. Что мы не плавали без этих "приблуд"? По-газам и вперед... И что-то лодка потяжелела... и мотор не тянет... У старшего помошника глаза стали круглые - ПРОБОИНА (течь). Махом одеваем спасжилеты и быстренько-быстренько к берегу (и веслами). Открываем крышку двига - от него пар валит. Что такое ?? Масло добавили в новый бачок?? Не-а... Ну, добавили масла в бенз, переставили на запасной Вихрь-30 (который был с собой) и поплыли дальше домой.
Стали разбираться, что же произошло...? Очевидно, клемма на аккумуляторе несколько отошла... и напруга от движка (>40В) пошла на "приблуды"... Чуть не загорелся(опалил таки плату) входной электролитич. конденсатор.
Теперь стоит ограничитель на 31В и стабилизатор (импульсный) для измериловки... Датчик температуры движка неоднократно выручал. Т.к. и всяка леска наматывается на винт и даж трава и... А перегрев не допускаем, контролируем!



[ТаргеТ]

Интересно и познавательно. Спасибо!!!
По схеме будут у кого какие замечания???
Или зимой собираем и весной обкатываем???



[танкист]

Стали разбираться, что же произошло...? Очевидно, клемма на аккумуляторе несколько отошла... и напруга от движка (>40В) пошла на "приблуды"...

От куда такое напряжение взялось на генераторе Вихря там с роду больше 15 не было? Или у вас какой то другой генератор стоит?



[kruso]

Стали разбираться, что же произошло...? Очевидно, клемма на аккумуляторе несколько отошла... и напруга от движка (>40В) пошла на "приблуды"...

От куда такое напряжение взялось на генераторе Вихря там с роду больше 15 не было? Или у вас какой то другой генератор стоит?

Может магниты не размагнитились... Вот хотел добраться до катушек, посмотреть. Что-то не удалось... Движок не новый, да и эксплуатация у нас щадящая (3...4 поездки за сезон) Продавать надо один движок Вихрь-30 (а покупать 5л.с. какую-нить Тоху). Но, факт остается фактом, нашел подгоревшую платку измерителя... Конденсатор сгоревший-обугленный заменен на новый smd 22мкф-25В



[танкист]

Но, факт остается фактом,

Это не факт, это предположение! Факт это показание вольтметра на заведённом моторе, или стенде, предоставленное в виде хотя бы фото на общее рассмотрение. А то что сгорело на плате нуждается в анализе причин и расчётах с измерениями.



[zasx000]

Ну вот, вроде бы появилась более-менее адекватная схема не шунтирующего регулятора. Или как?
Вопросы: для чего менять 2 верхних диода на быстродействующие (какие?) и зачем шунтировать тиристоры? какие могут быть проблемы с запуском? Не хочется дергать вместо трёх раз - десять, а в холод (около 0 град.) как будет?

1 - диоды лучше шотки вольт на 60 миниум - меньше падение напряжения на холостых под нагрузкой - в кранем случае можно из компьтерного блока питания выковырять - но там напряжение максимальное 40 вольт - поэтому поищите на 60 вольт и более.
2 - шунтирование между катодом и управляющим переходом - не дает открываться тиристору от помех - резистор от 330 ом до 3ком - удобнее я думаю поставить примерно 1 ком мощностью не менее 1 ватт при напряжении с генератора от 14 до 60 вольт. учтите что советские тиристоры требуют очень большого тока управления - поэтому ставим только импорт.
3 - в холод все определяет стабилитрон и такая температура много не изменит.



[Виталий_Киев]

Собрал эту схему,проверил. Работает но не понятные низкочастотные пульсации на выходе. Проверил в ИСИСе. Модель также показала присутствие этих пилообразных всплесков. С уменьшением емкости выходного конденсатора частота всплесков возросла. Выброс достигал 10 и более вольт.



[ТаргеТ]

Собрал эту схему,проверил. Работает но не понятные низкочастотные пульсации на выходе. Проверил в ИСИСе. Модель также показала присутствие этих пилообразных всплесков. С уменьшением емкости выходного конденсатора частота всплесков возросла. Выброс достигал 10 и более вольт.

Также купил все запчасти на этот регулятор, но ещё не собирал.Отпишитесь пож. что в схеме не так, как исправить. Что бы всем на эти грабли не наступать. Ждем..с.



[kos-kazan]

Указывайте, пожалуйста, из какого поста схема. А то тут их полно уже.
