какие цвета в машинке на зумер я понял(у меня зуммера в машинке нет), мне нужно какой цвет провода в колодке мотора к которому подключается жгут проводов от машинки


bdl55

матрос
Регистрация
06.12.2021
Сообщения
24
Карма
1
Город
Омск
Имя
Денис
Лодка
galeon
Мотор
mercury 100
хочу для начала подключить контрольную лампу или пищалку к колодке мотора, чтобы понять подает сигнал ЭБУ или нет. если подает то ЭБУ исправный и можно дальше искать неисправность в проводке. поправьте если не прав.


BorisMan

капитан 1-го ранга
Регистрация
10.11.2017
Сообщения
8 818
Карма
5 133
Возраст
51
Город
Домодедово
Имя
Борис
Лодка
Навигатор 330, Днепр
Мотор
Nassan Marine 9,8; Yamaha 40HEPO (модернизированная)
хочу для начала подключить контрольную лампу или пищалку к колодке мотора, чтобы понять подает сигнал ЭБУ или нет. если подает то ЭБУ исправный и можно дальше искать неисправность в проводке. поправьте если не прав.
Лампочку подключи на двух соплях. Те же 12 вольт.


луха

капитан 1-го ранга
Регистрация
13.07.2010
Сообщения
9 103
Карма
3 007
Возраст
49
Город
Волжский-Волгоград
Имя
Алексей
Лодка
Снегоход
Мотор
быстрый
хочу для начала подключить контрольную лампу или пищалку к колодке мотора, чтобы понять подает сигнал ЭБУ или нет. если подает то ЭБУ исправный и можно дальше искать неисправность в проводке. поправьте если не прав.
Цвет проводов оригинальной проводки будет везде одинаков +-разница в тоне и наличии полосок штрихов и т.д.


Серега36

старшина 2ст.
Регистрация
14.05.2021
Сообщения
76
Карма
12
Город
Конаково
Имя
Сергей
Лодка
Альбакор 410
Мотор
Y-F30A
На Ямаху F40 карбовую нет ни у кого схемки? У меня румпель, но в нем видел зуммер. При заводке не пищит.


Серега36

старшина 2ст.
Регистрация
14.05.2021
Сообщения
76
Карма
12
Город
Конаково
Имя
Сергей
Лодка
Альбакор 410
Мотор
Y-F30A

BorisMan

капитан 1-го ранга
Регистрация
10.11.2017
Сообщения
8 818
Карма
5 133
Возраст
51
Город
Домодедово
Имя
Борис
Лодка
Навигатор 330, Днепр
Мотор
Nassan Marine 9,8; Yamaha 40HEPO (модернизированная)

Серега36

старшина 2ст.
Регистрация
14.05.2021
Сообщения
76
Карма
12
Город
Конаково
Имя
Сергей
Лодка
Альбакор 410
Мотор
Y-F30A

BorisMan

капитан 1-го ранга
Регистрация
10.11.2017
Сообщения
8 818
Карма
5 133
Возраст
51
Город
Домодедово
Имя
Борис
Лодка
Навигатор 330, Днепр
Мотор
Nassan Marine 9,8; Yamaha 40HEPO (модернизированная)

Leshii

мичман
Регистрация
25.05.2017
Сообщения
164
Карма
21
Возраст
51
Город
Ковров
Имя
Алексей
Лодка
Лидер-330 был, солар-310 был, лидер-260-был, Бестер-390был, Виндбоат-45EVO Fisher-был,Виндбоат-45EVO Fisher новый
Мотор
Ямаха Ф40В,Ямаха-30Н-был,салют-был, ветер-12-был,меркури-15М был, эвинруд-25 был.
На Ямаху F40 карбовую нет ни у кого схемки? У меня румпель, но в нем видел зуммер. При заводке не пищит.
И не будет. У меня тоже не пищит.
На заведенном моторе замкни контакт датчика давления на массу,а контакты датчика температуры между собой. Должно и замигать и заорать.
Покрайней мере у меня так на румпельной ф40 ВЕТ 2001г выпуска


Серега36

старшина 2ст.
Регистрация
14.05.2021
Сообщения
76
Карма
12
Город
Конаково
Имя
Сергей
Лодка
Альбакор 410
Мотор
Y-F30A
И не будет. У меня тоже не пищит.
На заведенном моторе замкни контакт датчика давления на массу,а контакты датчика температуры между собой. Должно и замигать и заорать.
Покрайней мере у меня так на румпельной ф40 ВЕТ 2001г выпуска
Именно на работающем? Если просто зажигание включить (как на машине)?


Leshii

мичман
Регистрация
25.05.2017
Сообщения
164
Карма
21
Возраст
51
Город
Ковров
Имя
Алексей
Лодка
Лидер-330 был, солар-310 был, лидер-260-был, Бестер-390был, Виндбоат-45EVO Fisher-был,Виндбоат-45EVO Fisher новый
Мотор
Ямаха Ф40В,Ямаха-30Н-был,салют-был, ветер-12-был,меркури-15М был, эвинруд-25 был.

bdl55

матрос
Регистрация
06.12.2021
Сообщения
24
Карма
1
Город
Омск
Имя
Денис
Лодка
galeon
Мотор
mercury 100

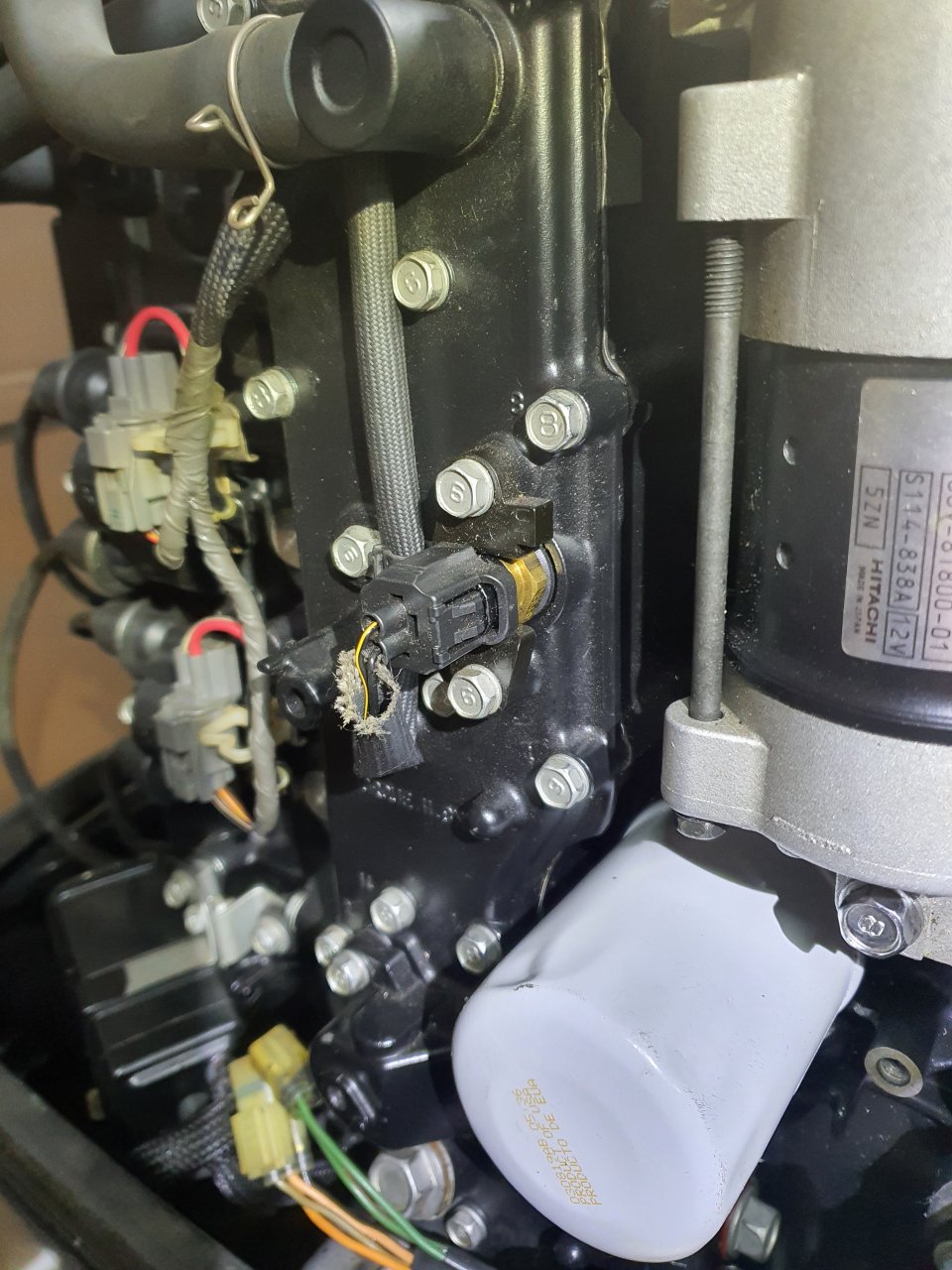

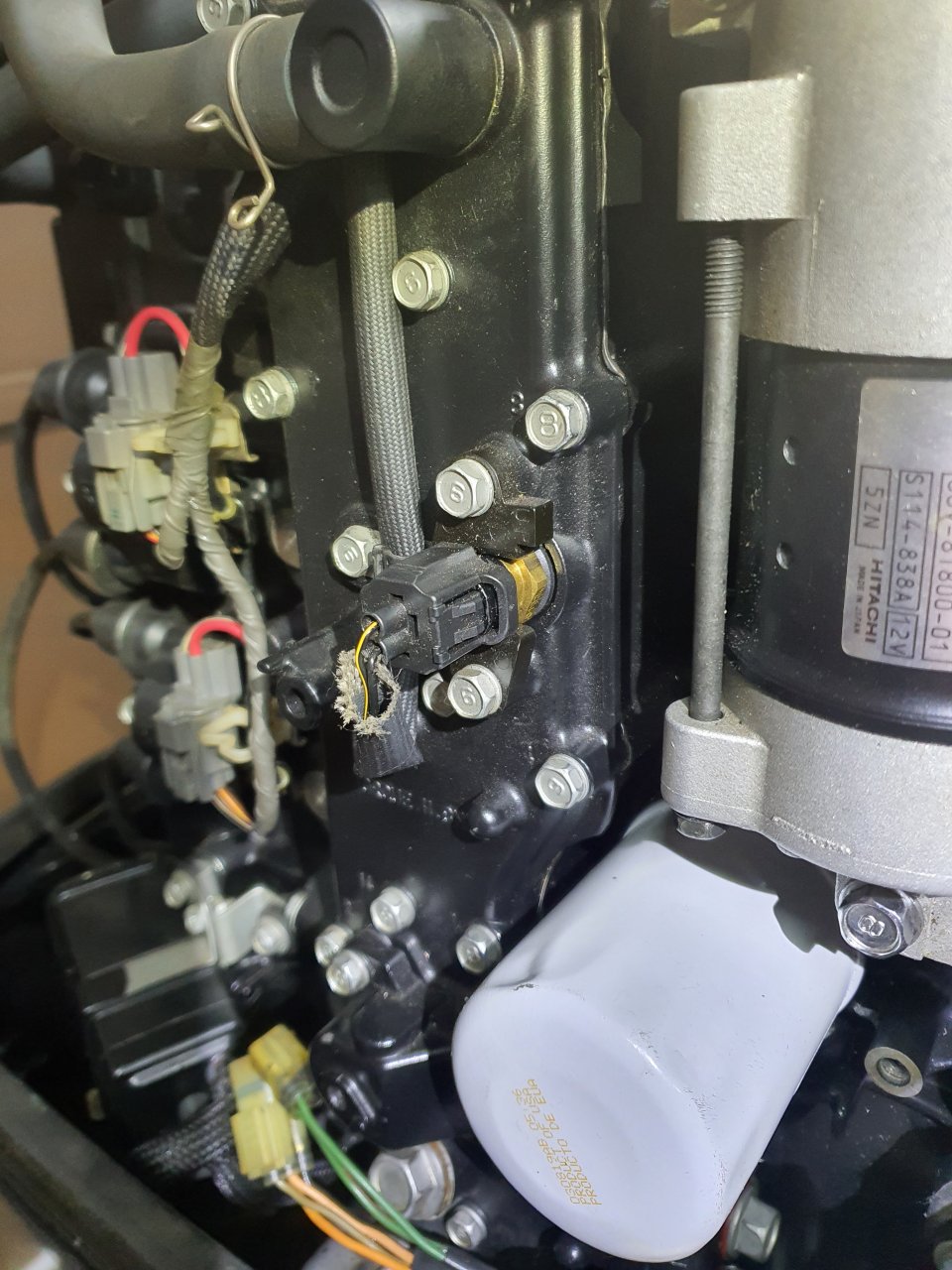

отчет в поисках зуммера 2ч. поиски зуммера под щитком приборов не увенчались успехом. его там нет. купил зуммер 12в в радиомагазине и нача подключать к проводам разъёма на двигателе который идёт в жгут к панели приборов.


Вложения

bdl55

матрос
Регистрация
06.12.2021
Сообщения
24
Карма
1
Город
Омск
Имя
Денис
Лодка
galeon
Мотор
mercury 100

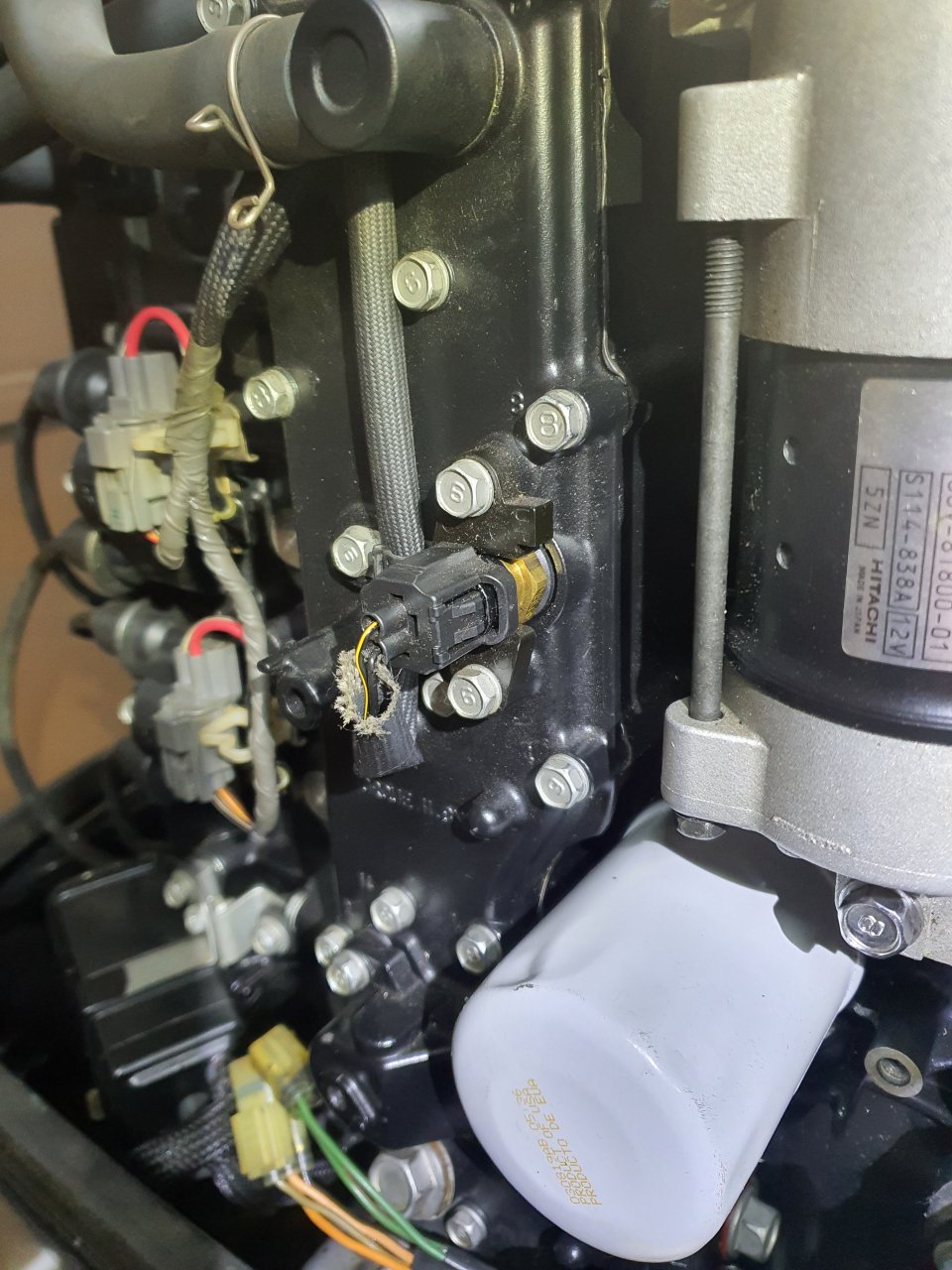

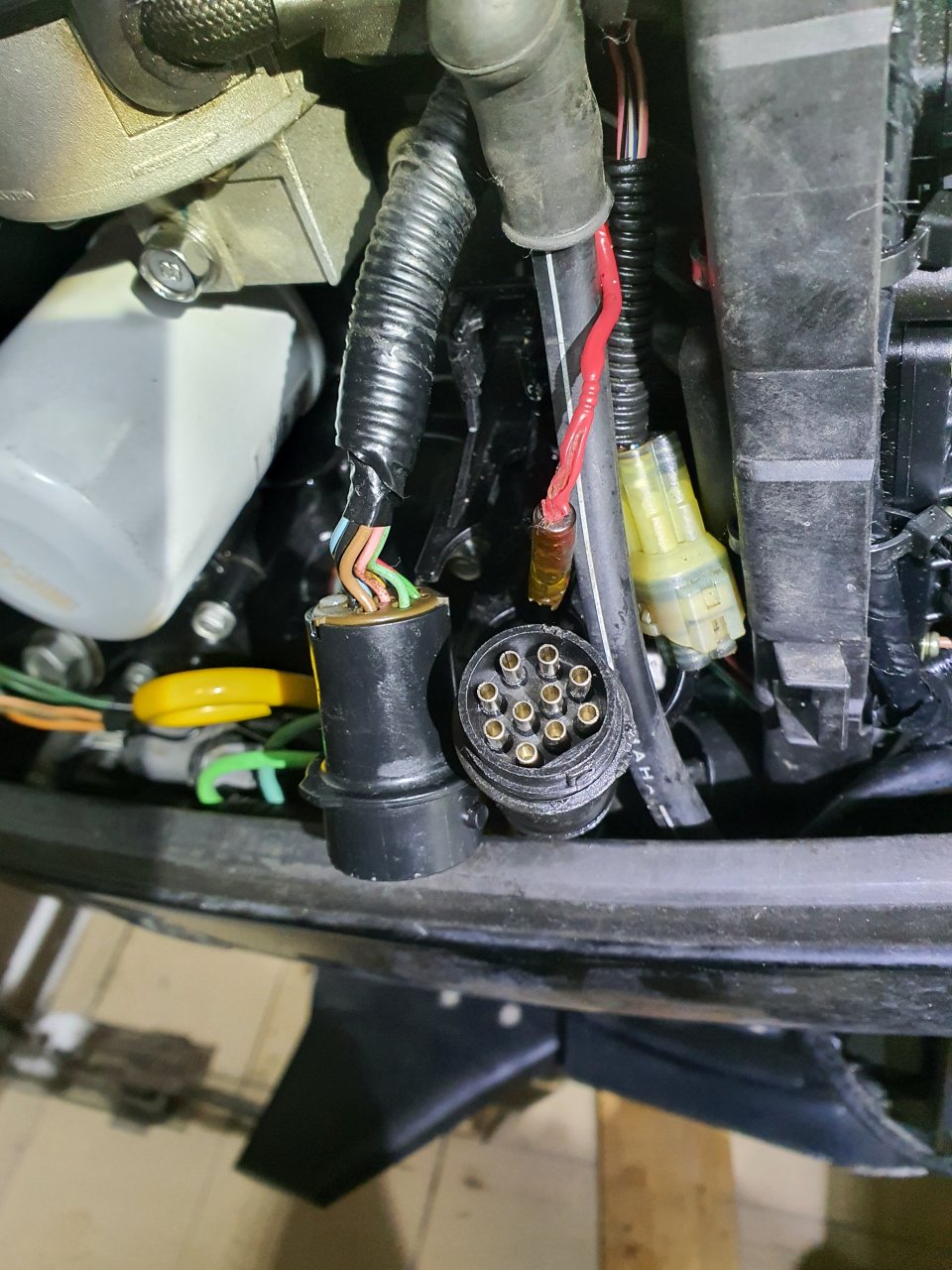

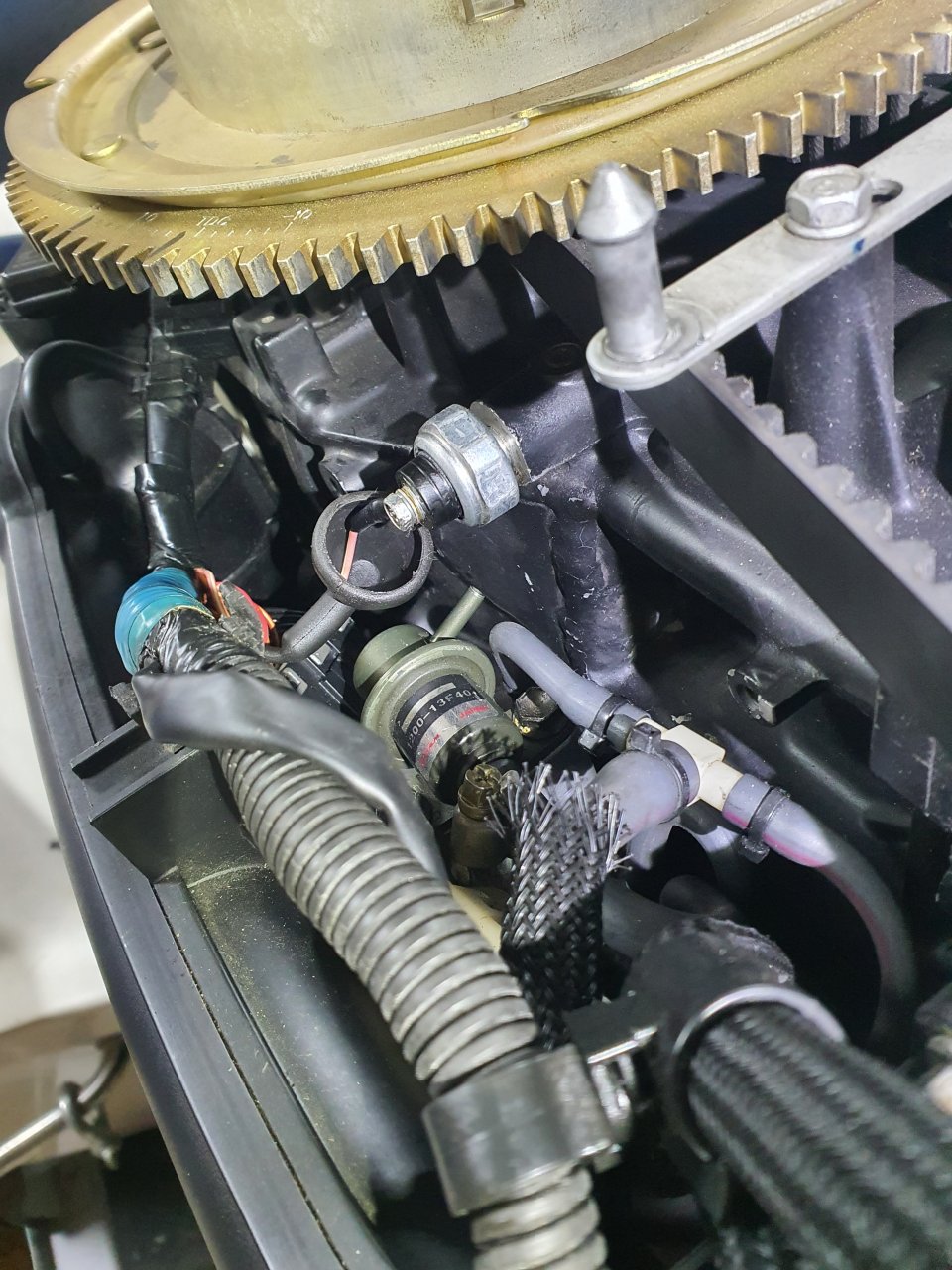

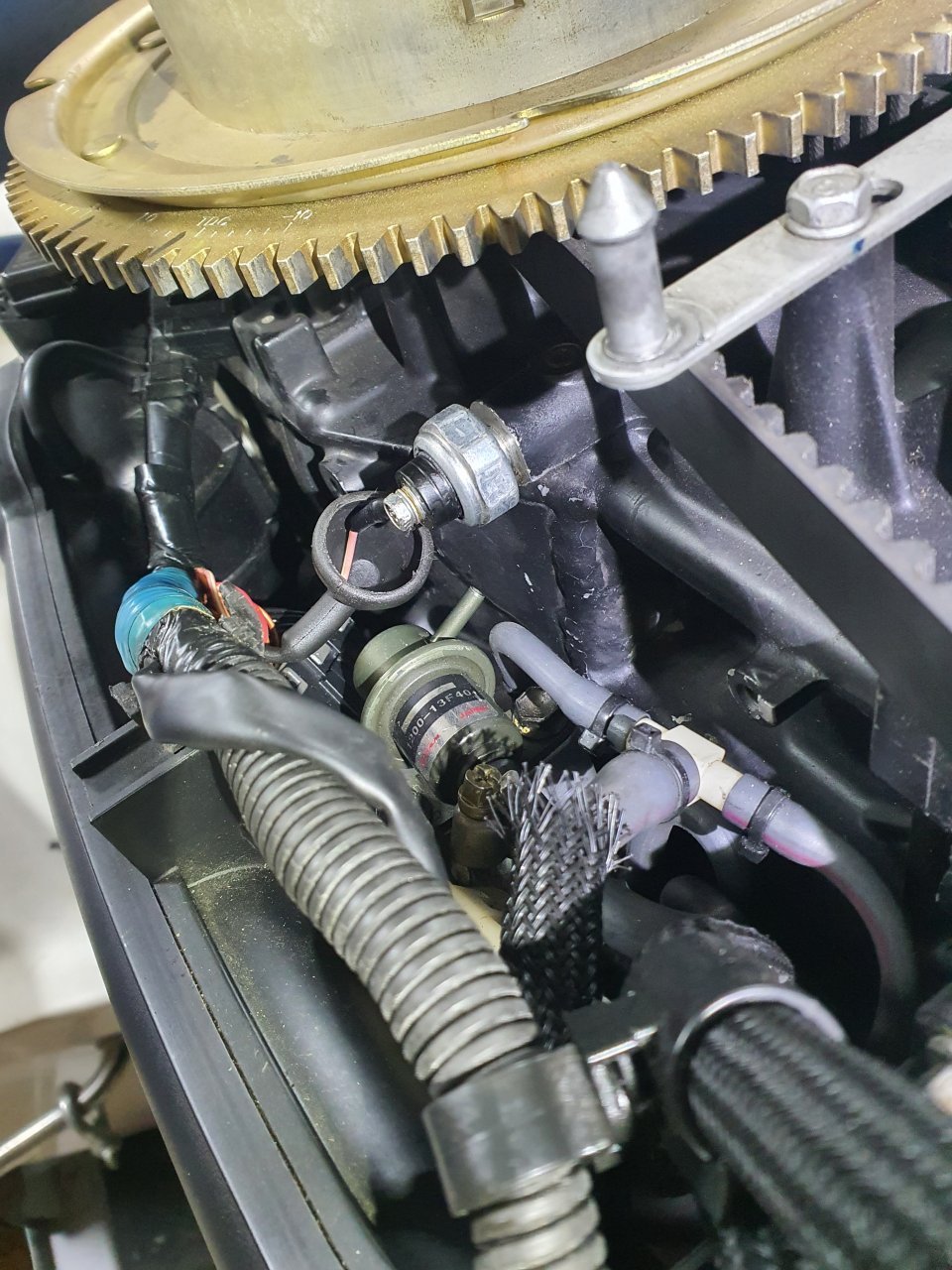

ни розовый, ни коричневый, ни остальные провода на зуммер ни реагировали, нолько темно зеленый провод с этого разъёма - зуммер запищял постоянно, только при заводке двигателя замолкал, я подумал что этот провод на контрольную лампу давления масла, но при отключения провода с датчика давления масла он не замолкал, значит это не контрольная лампа давления или у него другой алгоритм работы может кто знает подсказывайте


Вложения

bdl55

матрос
Регистрация
06.12.2021
Сообщения
24
Карма
1
Город
Омск
Имя
Денис
Лодка
galeon
Мотор
mercury 100

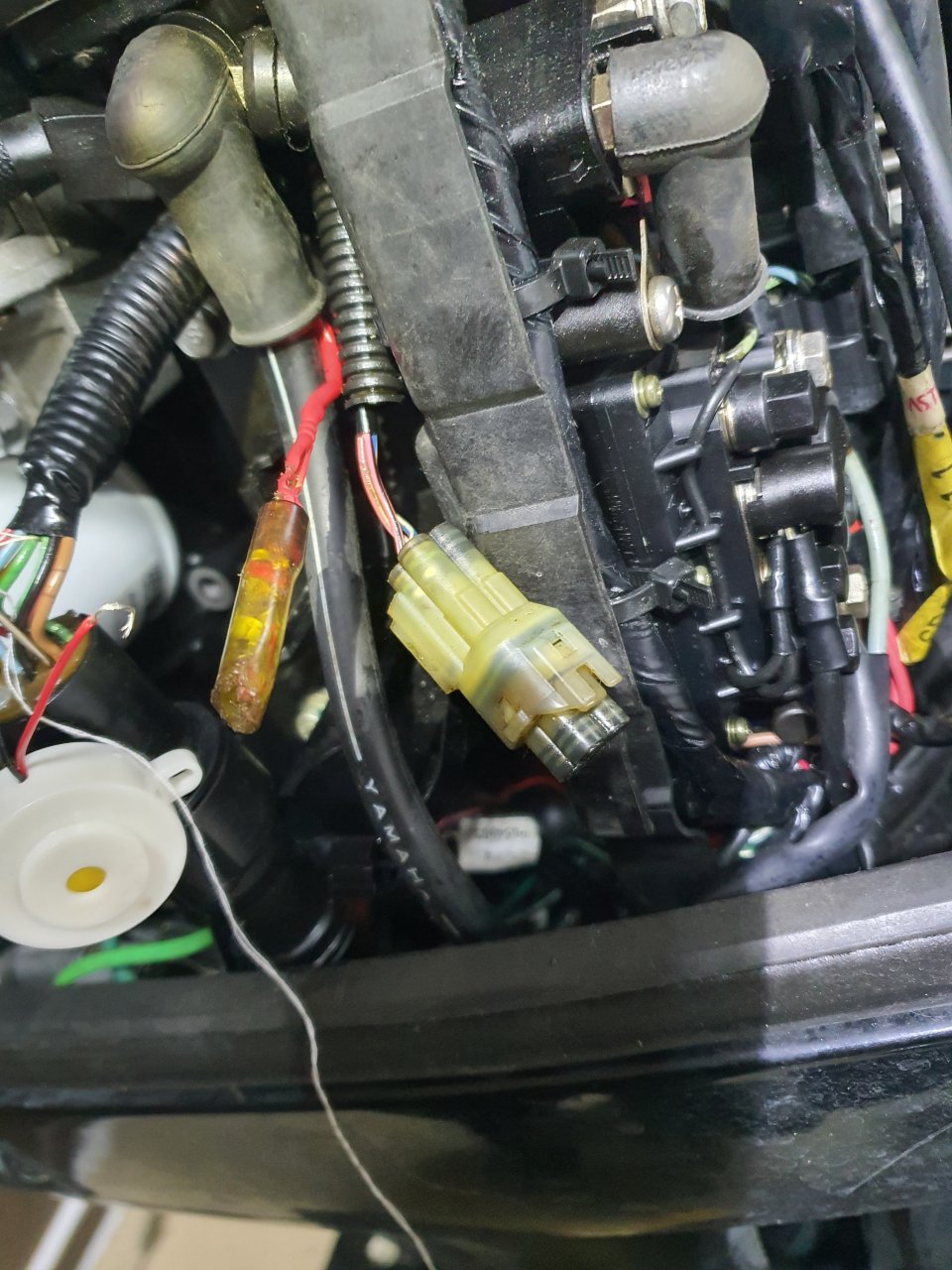

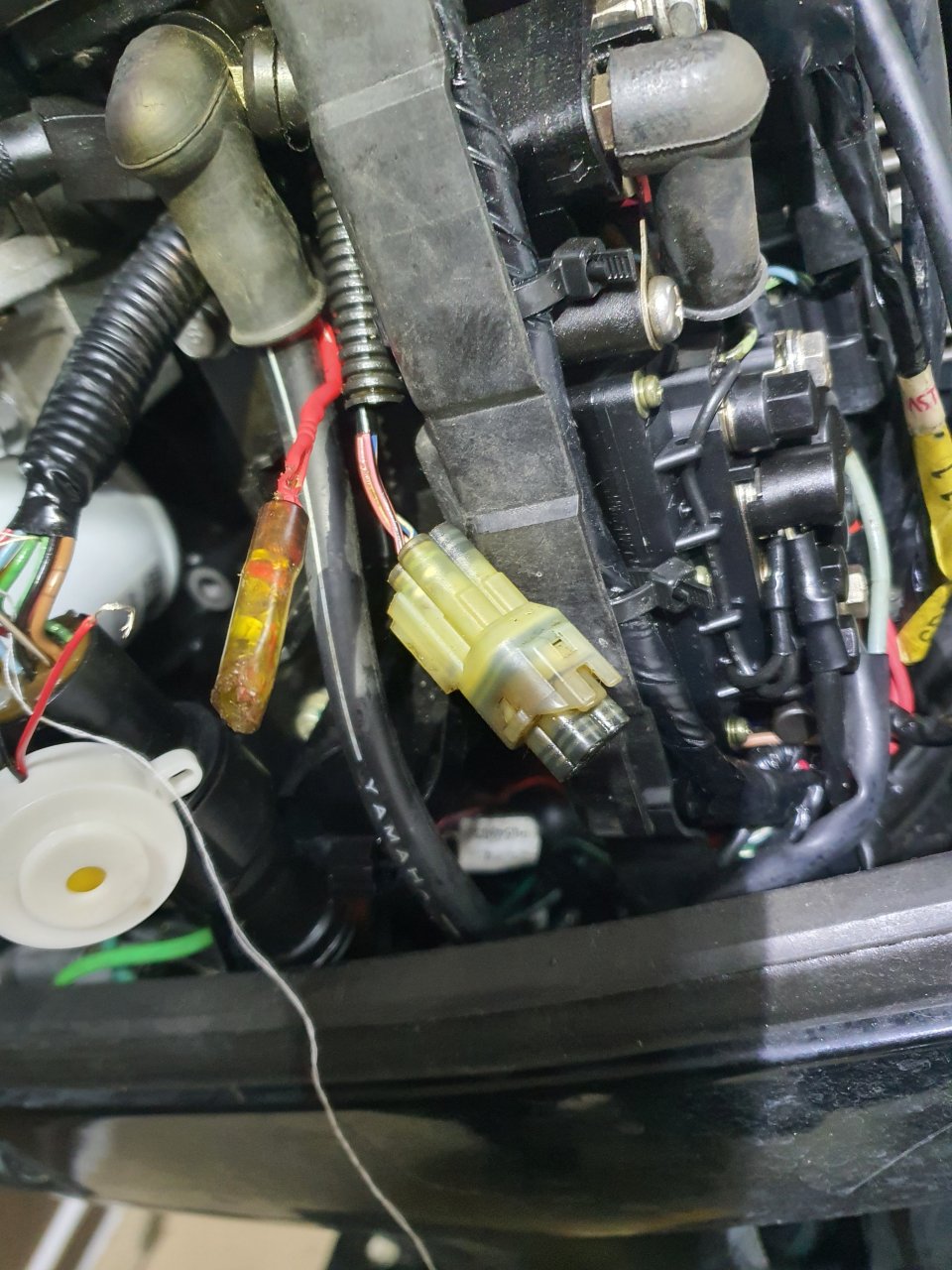

дальше я обратил внимание на штекер рядом который был с заглушкой, у него три провода розово- белый, розово черный, сине белый. я подключил зуммер к ним по очереди, на каждом из них зуммер пищал 3 сек и замолкал, дальше я отключил разъём с датчика температуры , на обоих розовых зуммер молчал, а на синем начал пищать так: 1 короткий писк, пауза , 5 коротких писков. при включении фишки обратно на датчик температуры замолкал зуммер. наверно это нужный провод. но вопрос для чего еще 2 розовых провода? может кто знает, помогайте.


Вложения

bdl55

матрос
Регистрация
06.12.2021
Сообщения
24
Карма
1
Город
Омск
Имя
Денис
Лодка
galeon
Мотор
mercury 100

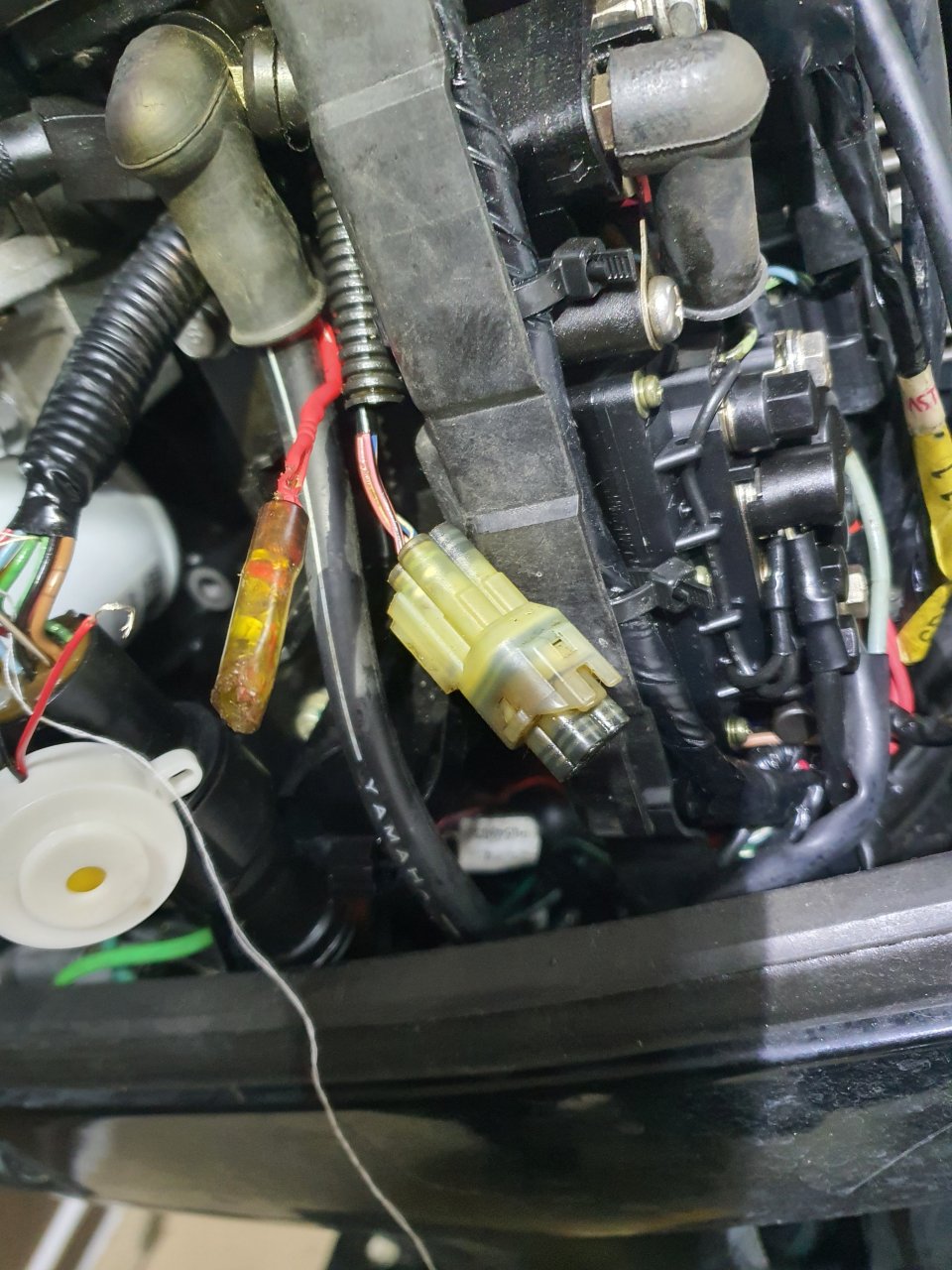

Перерыл весь интернет, на всех схемах с мотора и ДУ идут или 8 пиновый штекер или 14 пиновый. У меня 10 пиновый как на ямахе, но не факт, что распиновка проводов такая же. Нашел только одну схему похожую на мою, но второй 4 пиновый разъем в этой схеме отличается по цвету проводов(на схеме он под номером 25),. Специалисты отзовитесь и подскажите для чего этот разъем? и почему на основном разъеме на розовом проводе не работает зуммер(подключал зуммер прямо к разъему)?


Вложения

луха

капитан 1-го ранга
Регистрация
13.07.2010
Сообщения
9 103
Карма
3 007
Возраст
49
Город
Волжский-Волгоград
Имя
Алексей
Лодка
Снегоход
Мотор
быстрый
Зумер должен быть подключен к основному разьему. 4х пиновые для подклюсения приборов тахометра и спидометра


bdl55

матрос
Регистрация
06.12.2021
Сообщения
24
Карма
1
Город
Омск
Имя
Денис
Лодка
galeon
Мотор
mercury 100
скажите почему тогда при подключенном зумере (+ с замка зажигания, - синий) на 4 пиновом разъёме ,при снятии фишки с датчика температуры пищит зуммер(1+4писка)? а при подключении к основному 10 пиновому разъёму ( все провода перепробовал) не пищит? где дальше искать?


bdl55

матрос
Регистрация
06.12.2021
Сообщения
24
Карма
1
Город
Омск
Имя
Денис
Лодка
galeon
Мотор
mercury 100
может 4 пиновый штекер это диагностический?


луха

капитан 1-го ранга
Регистрация
13.07.2010
Сообщения
9 103
Карма
3 007
Возраст
49
Город
Волжский-Волгоград
Имя
Алексей
Лодка
Снегоход
Мотор
быстрый
скажите почему тогда при подключенном зумере (+ с замка зажигания, - синий) на 4 пиновом разъёме ,при снятии фишки с датчика температуры пищит зуммер(1+4писка)? а при подключении к основному 10 пиновому разъёму ( все провода перепробовал) не пищит? где дальше искать?
Без понятия почему... зумер стоит в машинке, основной жгут идет туда же, доп фишки на прибор... чтоб зумер запищал, проверьте подклюсение датчиков температуры и давления и куда они идут. Если в эбу, то нужно выполнить условия(например замкнуть датчик и завести мотор).....


bdl55

матрос
Регистрация
06.12.2021
Сообщения
24
Карма
1
Город
Омск
Имя
Денис
Лодка
galeon
Мотор
mercury 100
ок, будем искать.
