Америкосы, на производстве первоначальную сборку деталей, делают на саморезы, как не удивительно :pardon:


BorisMan

капитан 1-го ранга
Регистрация
10.11.2017
Сообщения
6 952
Карма
3 962
Возраст
49
Город
Домодедово
Имя
Борис
Лодка
Навигатор 330, Днепр
Мотор
Nassan Marine 9,8; Yamaha 40HEPO (модернизированная)
Америкосы, на производстве первоначальную сборку деталей, делают на саморезы, как не удивительно :pardon:
А что же им так не делать? Лодка в 3D, все четко раскроено и выгнуто, металл новый и толстый. Саморезами зафиксировали и клепка. Обратите внимание, что сверлят они специальными конусными сверлами. Это тема из авиастроения - идеальное отверстие с идеальной кромкой. Также гляньте на кол-Во заклепок. Это в совокупности дает идеальное прилегание.


farwork

старшина 2ст.
Регистрация
05.04.2019
Сообщения
66
Карма
9
Город
Томская область
Имя
Михаил
Лодка
Казанка "Пионерка"
Мотор
Тохатсу 9,8

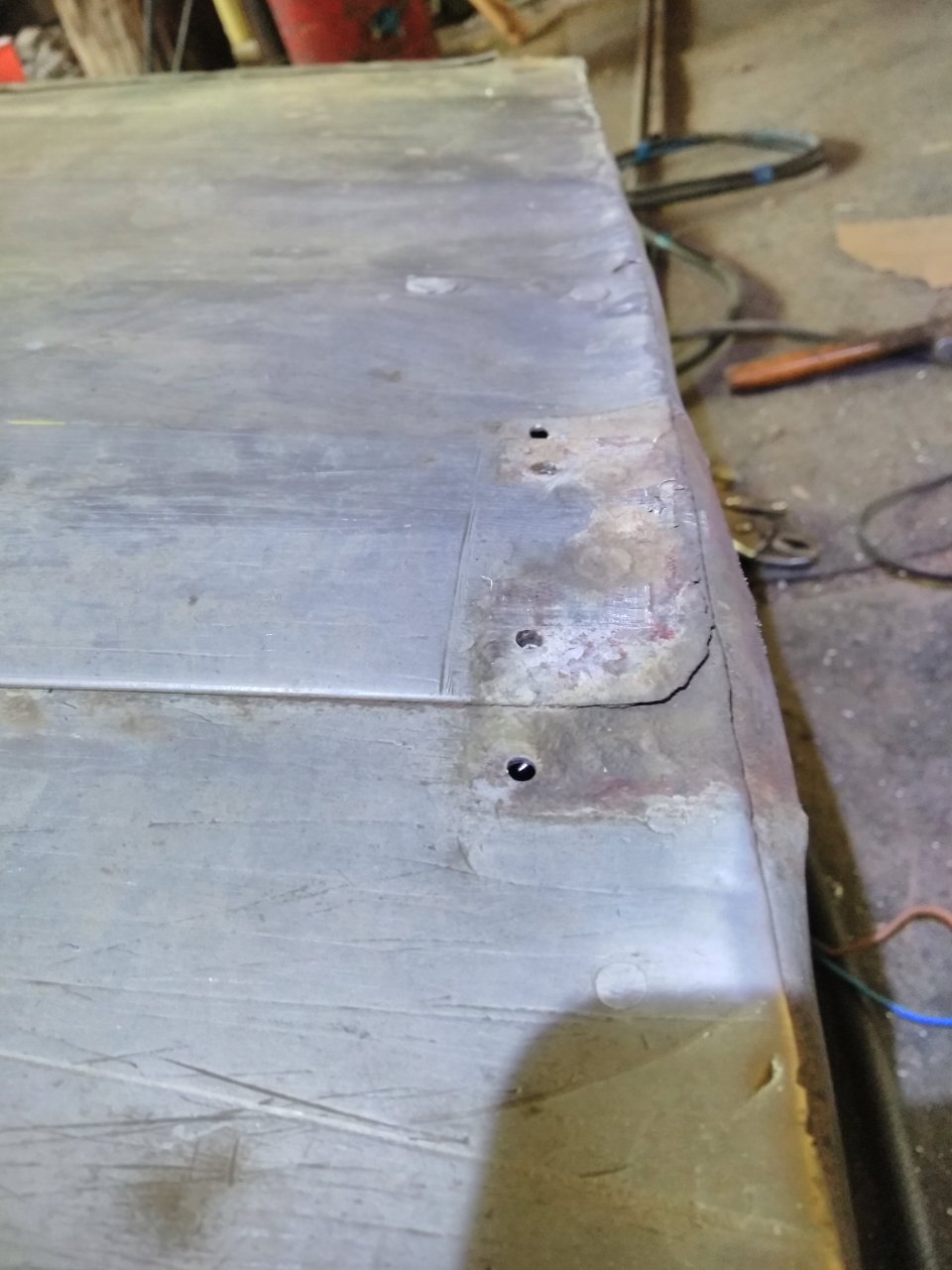

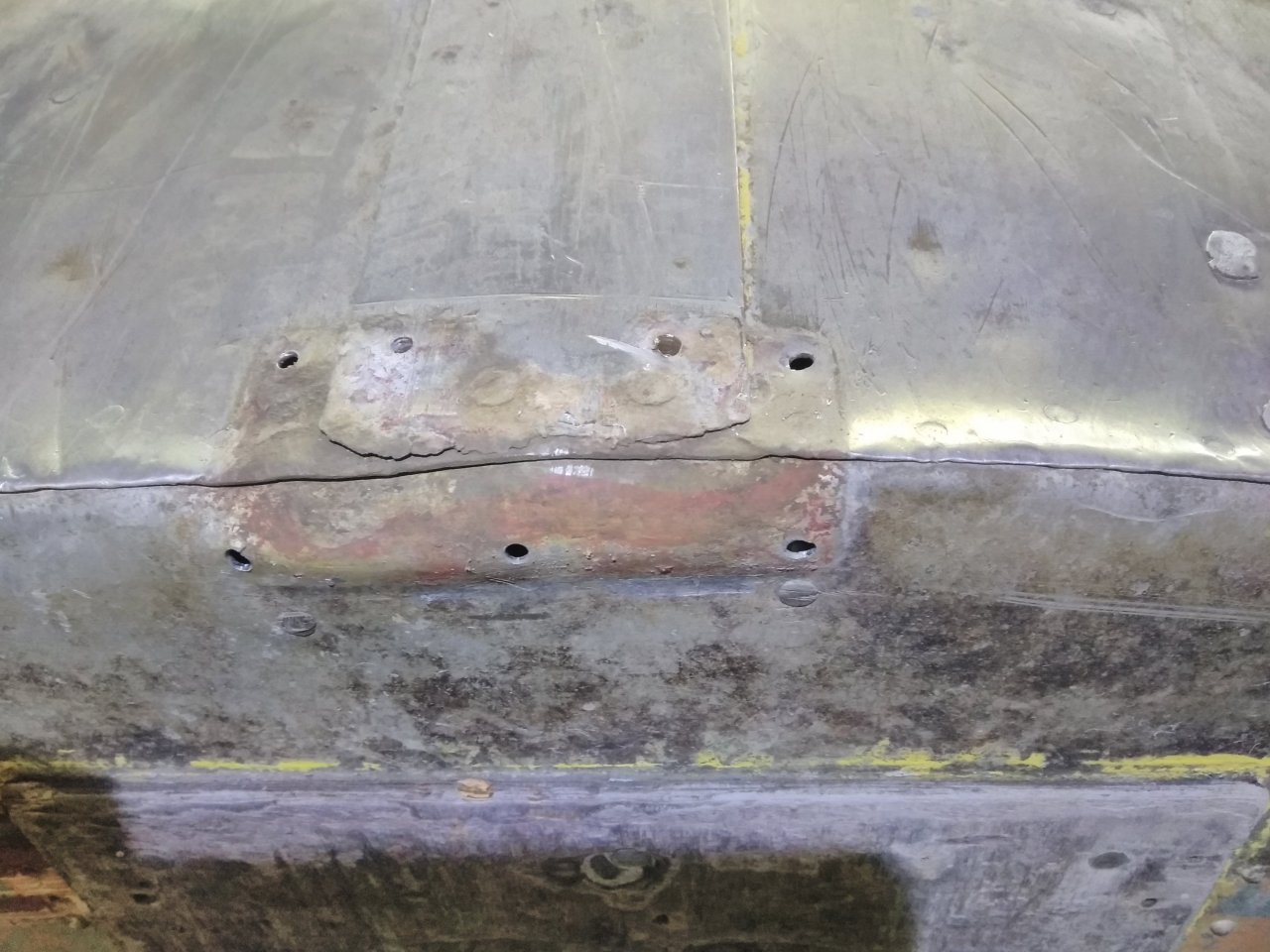

А что придумать с этим? Уголок наложить сверху?


Вложения

BorisMan

капитан 1-го ранга
Регистрация
10.11.2017
Сообщения
6 952
Карма
3 962
Возраст
49
Город
Домодедово
Имя
Борис
Лодка
Навигатор 330, Днепр
Мотор
Nassan Marine 9,8; Yamaha 40HEPO (модернизированная)
А что придумать с этим? Уголок наложить сверху?
Изнутри фото скинь. Уголок снаружи не прокатит. Там не прямой угол. Из амг-2 гнутик можно сделать, т.е выгнуть уголок по месту. Если дюраль, то с нагревом и толщиной не более 1 Мм. Отверстия нужно по краям трещины рассверлить, чтоб остановить ее.


Сергей 1952

гл. кор. старшина
Регистрация
22.10.2018
Сообщения
147
Карма
34
Город
г. Самара
Имя
Сергей
Лодка
"Пионерка"(Казанка)
Мотор
Тохатсу 5 - 4 т
А что придумать с этим? Уголок наложить сверху?
А, не будет проще, а значит ЛУЧШЕ:dedok, взять дюралевую полосу, а лучше алюминиевую, согнуть её под нужным углом и приклепать снаружи, предварительно промазав герметиком. В вертикальной полосе, по центру, вырезать треугольник, что бы плотнее подошла при сгибе. Поскольку в этом месте не будет БОЛЬШИХ гидроударов, то можно проклепать вытяжными заклёпками в два ряда с каждой стороны:good:Подумайте, прикиньте, УДАЧИ!!!


BorisMan

капитан 1-го ранга
Регистрация
10.11.2017
Сообщения
6 952
Карма
3 962
Возраст
49
Город
Домодедово
Имя
Борис
Лодка
Навигатор 330, Днепр
Мотор
Nassan Marine 9,8; Yamaha 40HEPO (модернизированная)
А, не будет проще, а значит ЛУЧШЕ:dedok, взять дюралевую полосу, а лучше алюминиевую, согнуть её под нужным углом и приклепать снаружи, предварительно промазав герметиком. В вертикальной полосе, по центру, вырезать треугольник, что бы плотнее подошла при сгибе. Поскольку в этом месте не будет БОЛЬШИХ гидроударов, то можно проклепать вытяжными заклёпками в два ряда с каждой стороны:good:Подумайте, прикиньте, УДАЧИ!!!
Нужно найти и устранить причину, по которой трещина пошла, а потом думать, что делать и как. Что с усилением транца? С большой вероятностью это мотор продавливал транец, а днище лопнуло из-За запредельной нагрузки. Может и металл устал Фото нутрянки в студию!


farwork

старшина 2ст.
Регистрация
05.04.2019
Сообщения
66
Карма
9
Город
Томская область
Имя
Михаил
Лодка
Казанка "Пионерка"
Мотор
Тохатсу 9,8

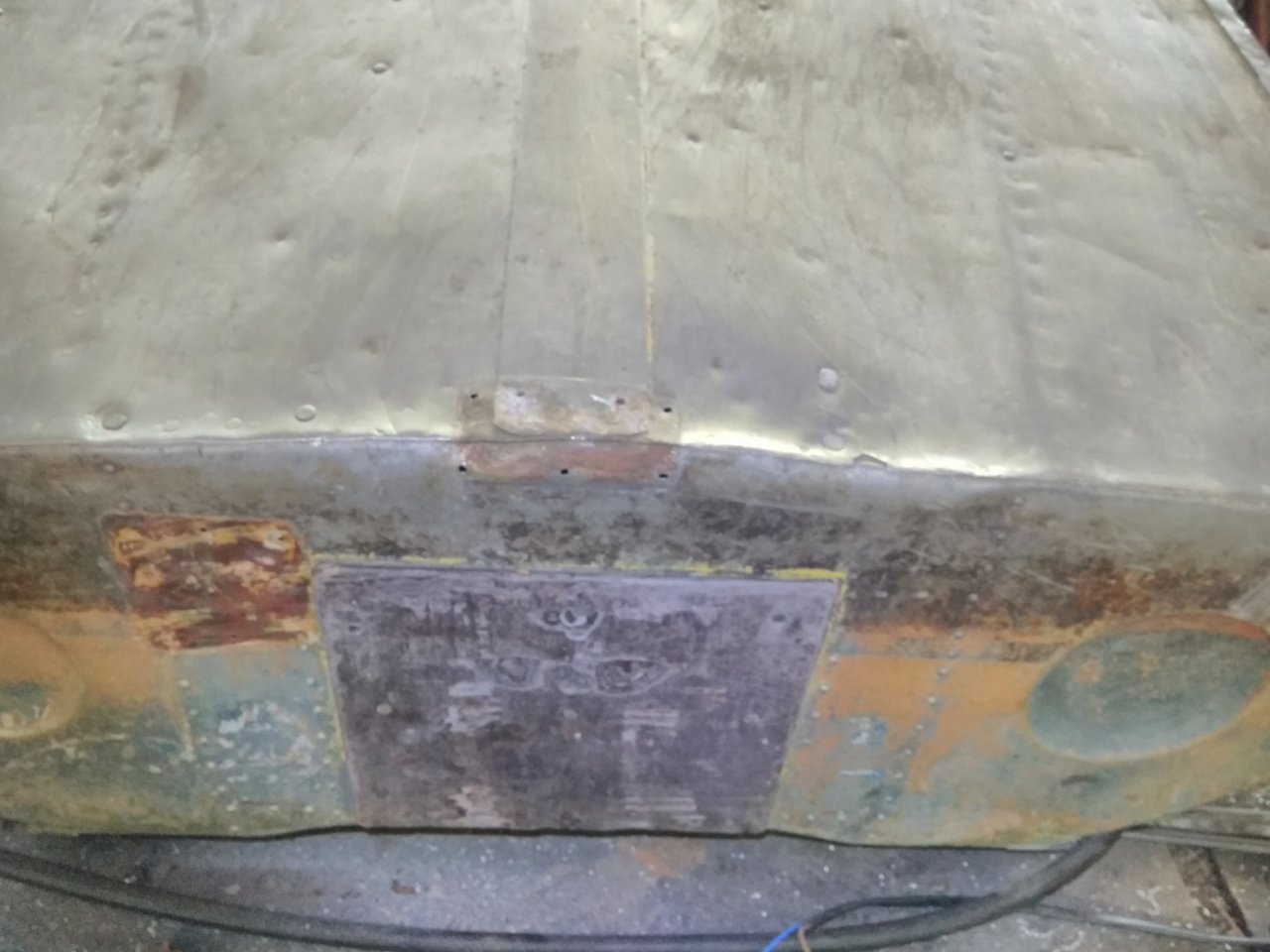

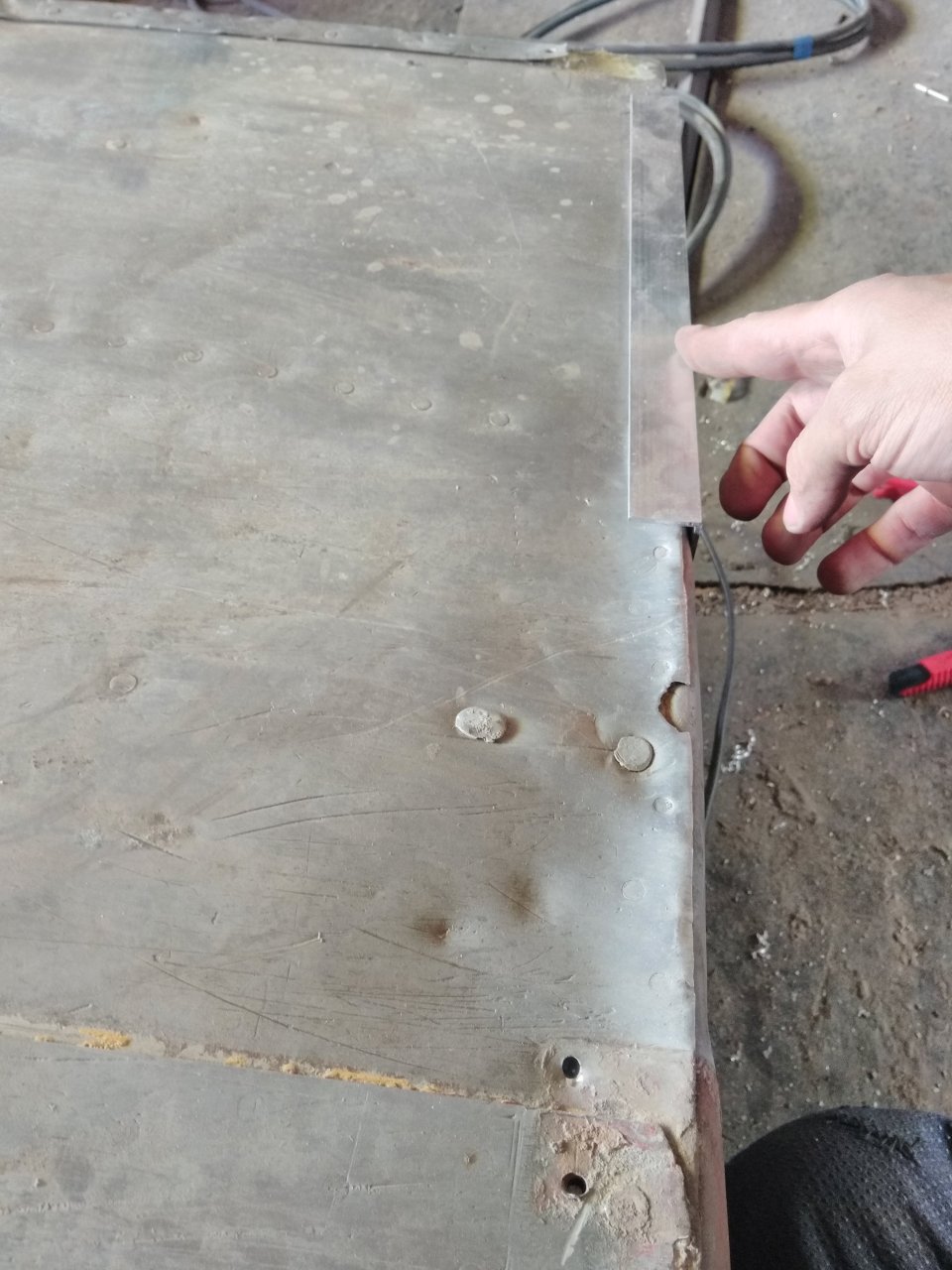

Что то я не понимаю о какой трещине реч? Та что на корме? Я говорил о замятости дна внутрь. Хотел сверху на него уголок добавить

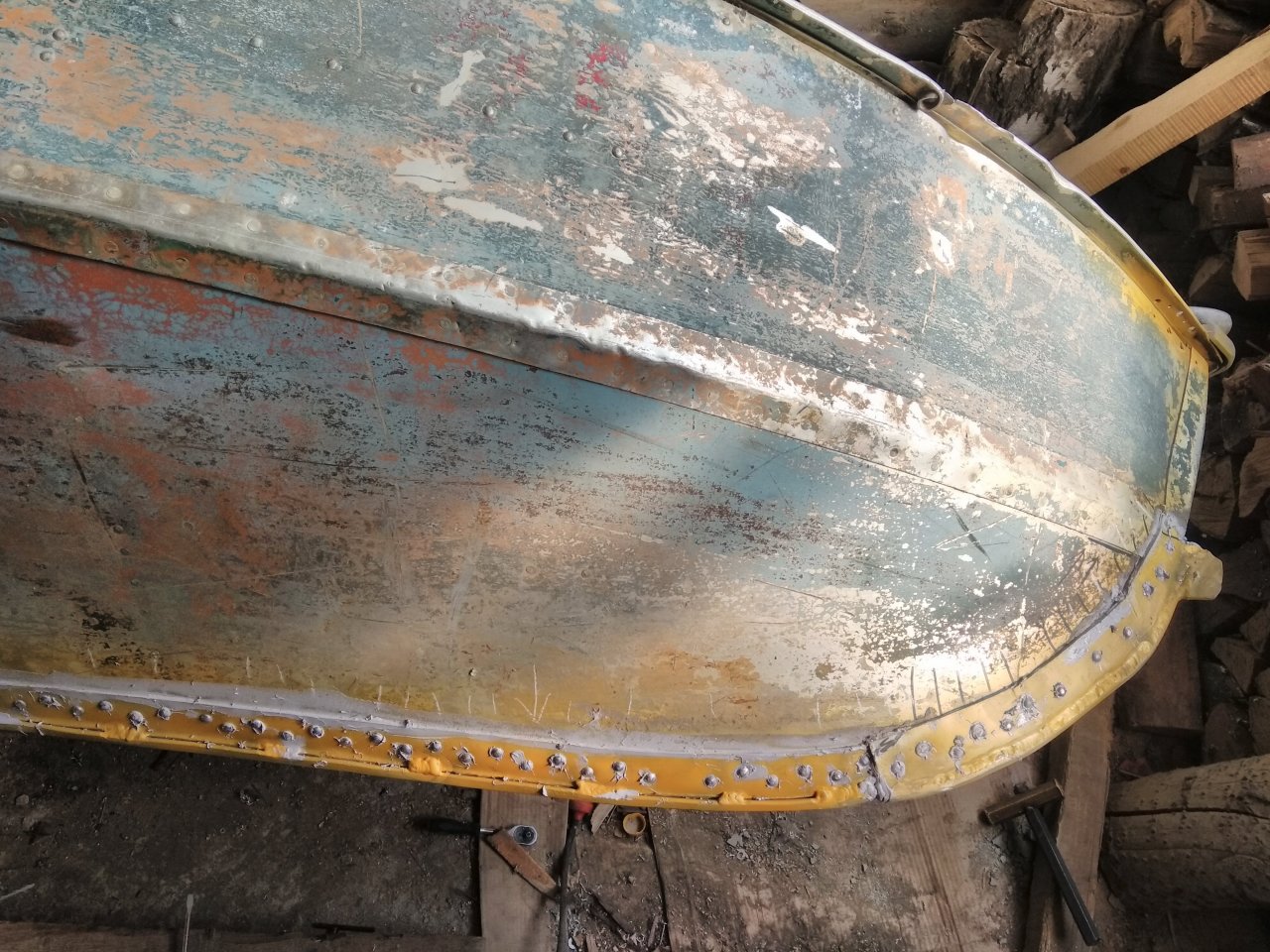

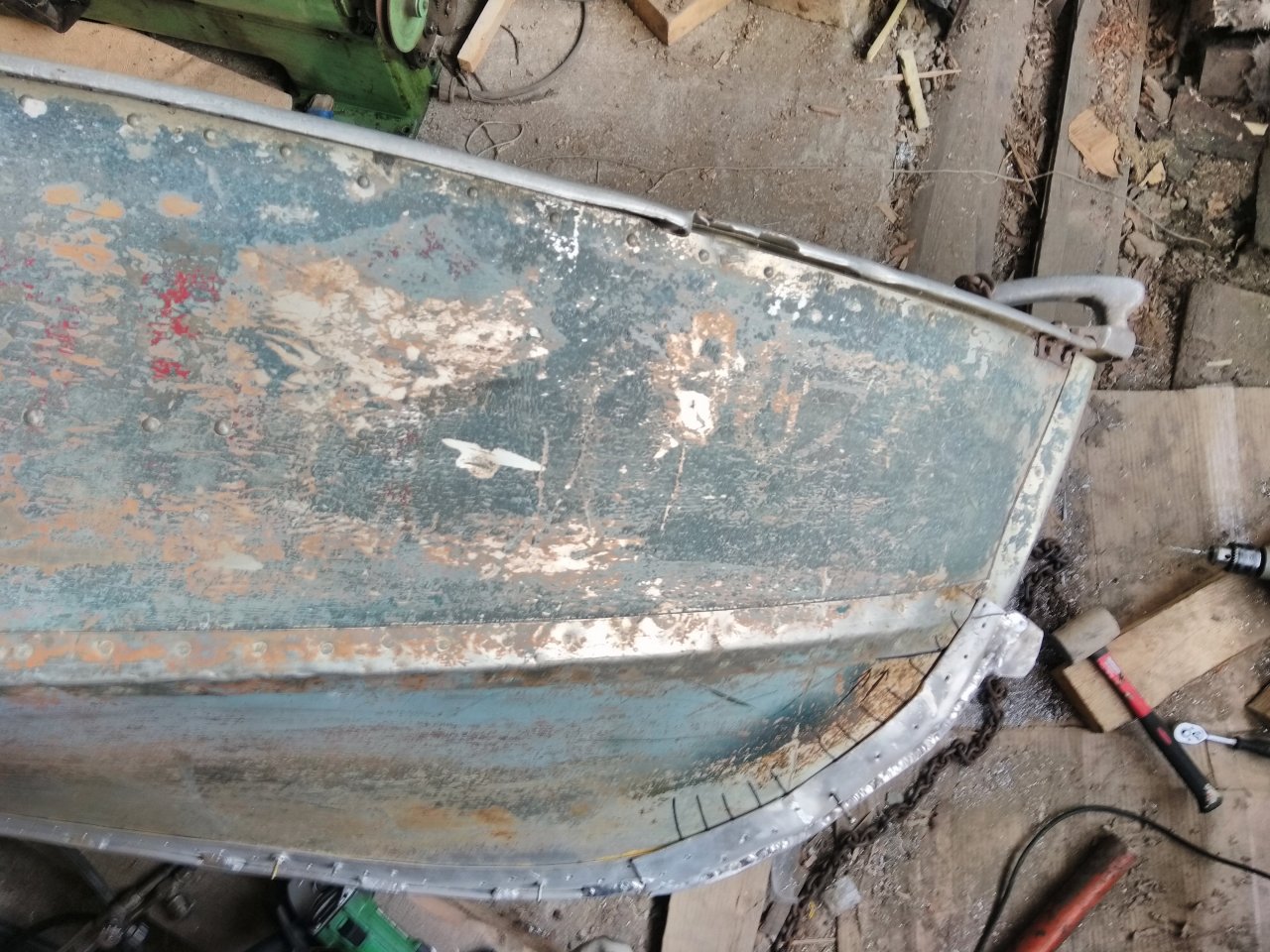

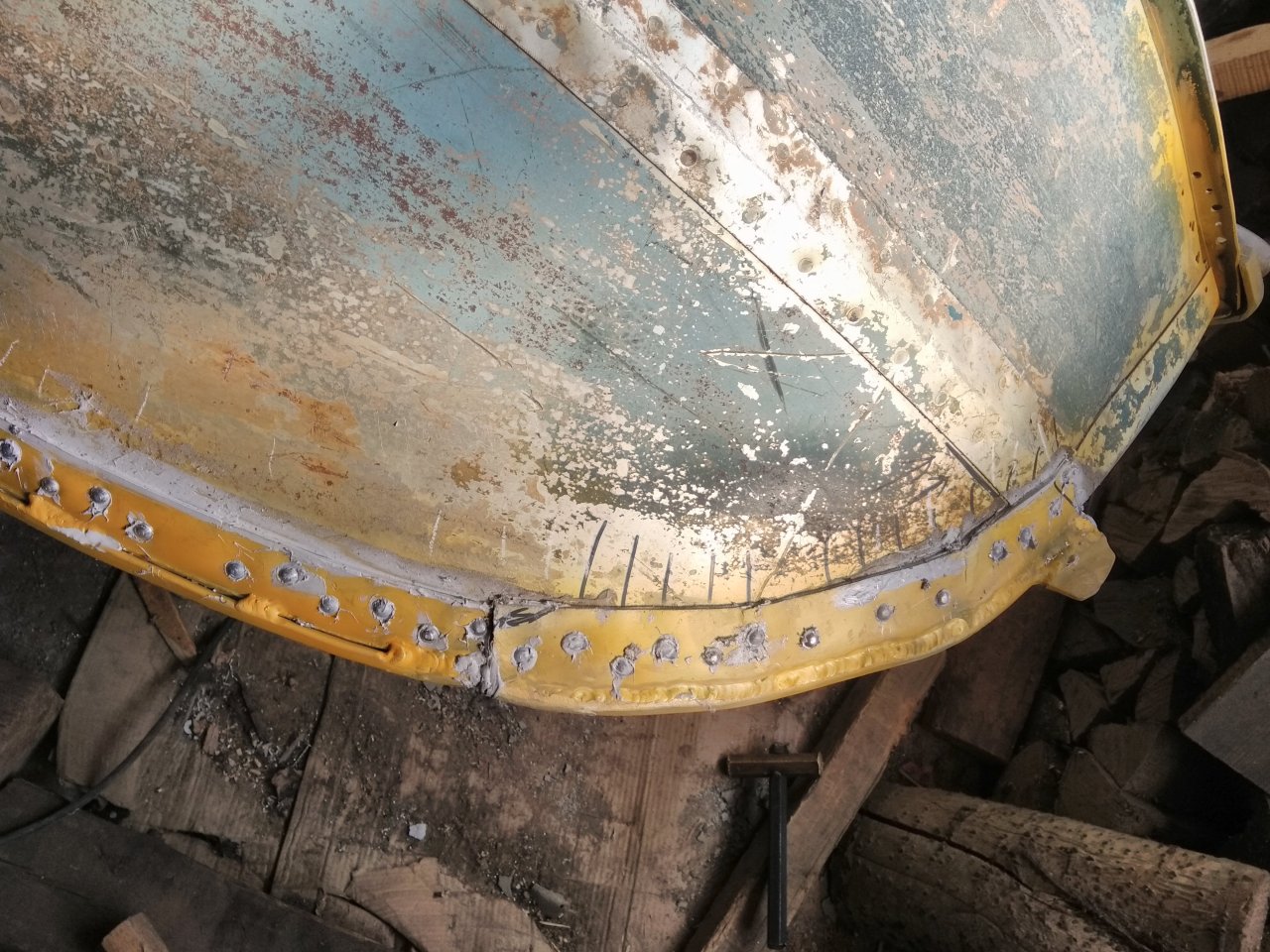

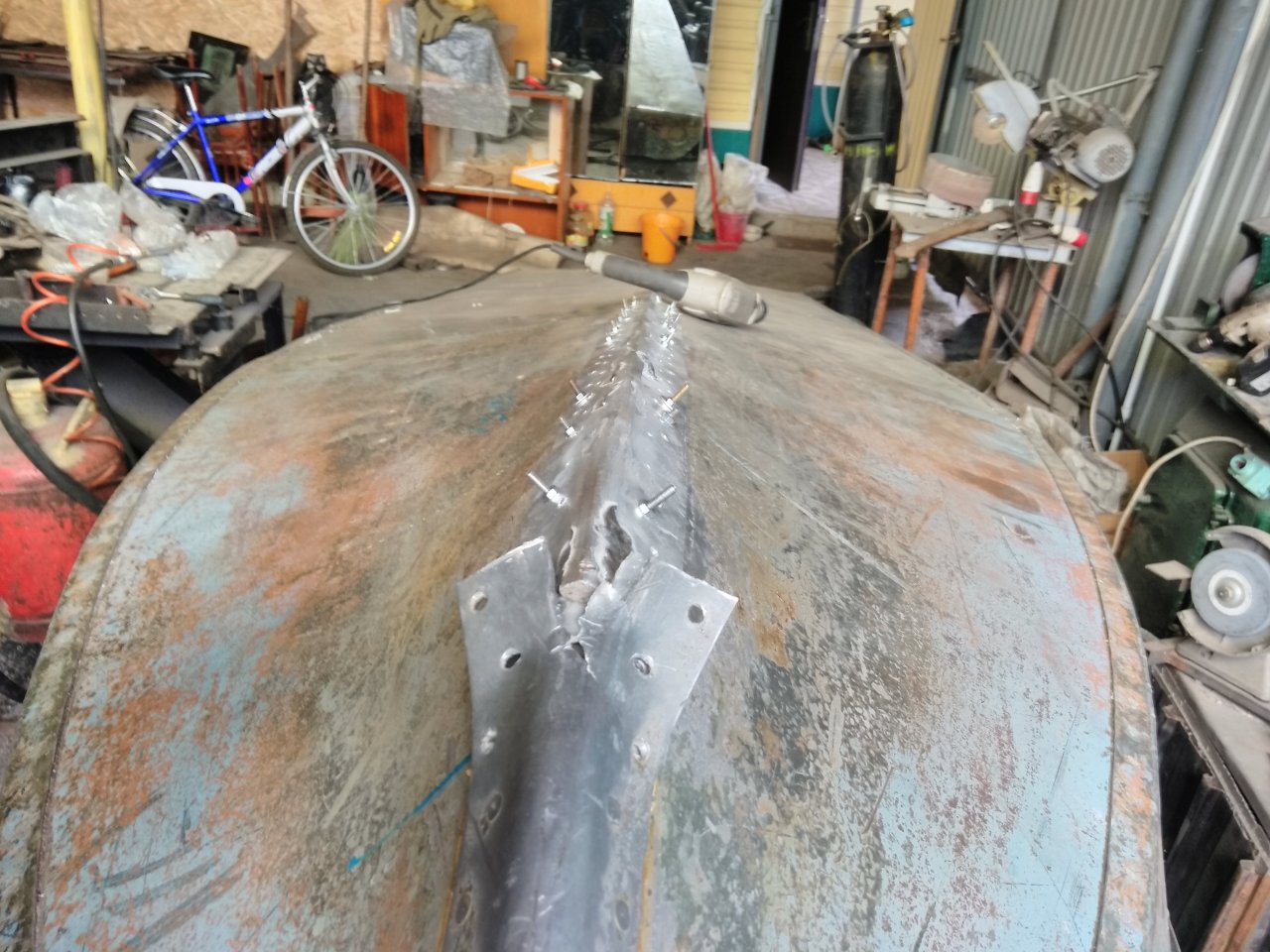

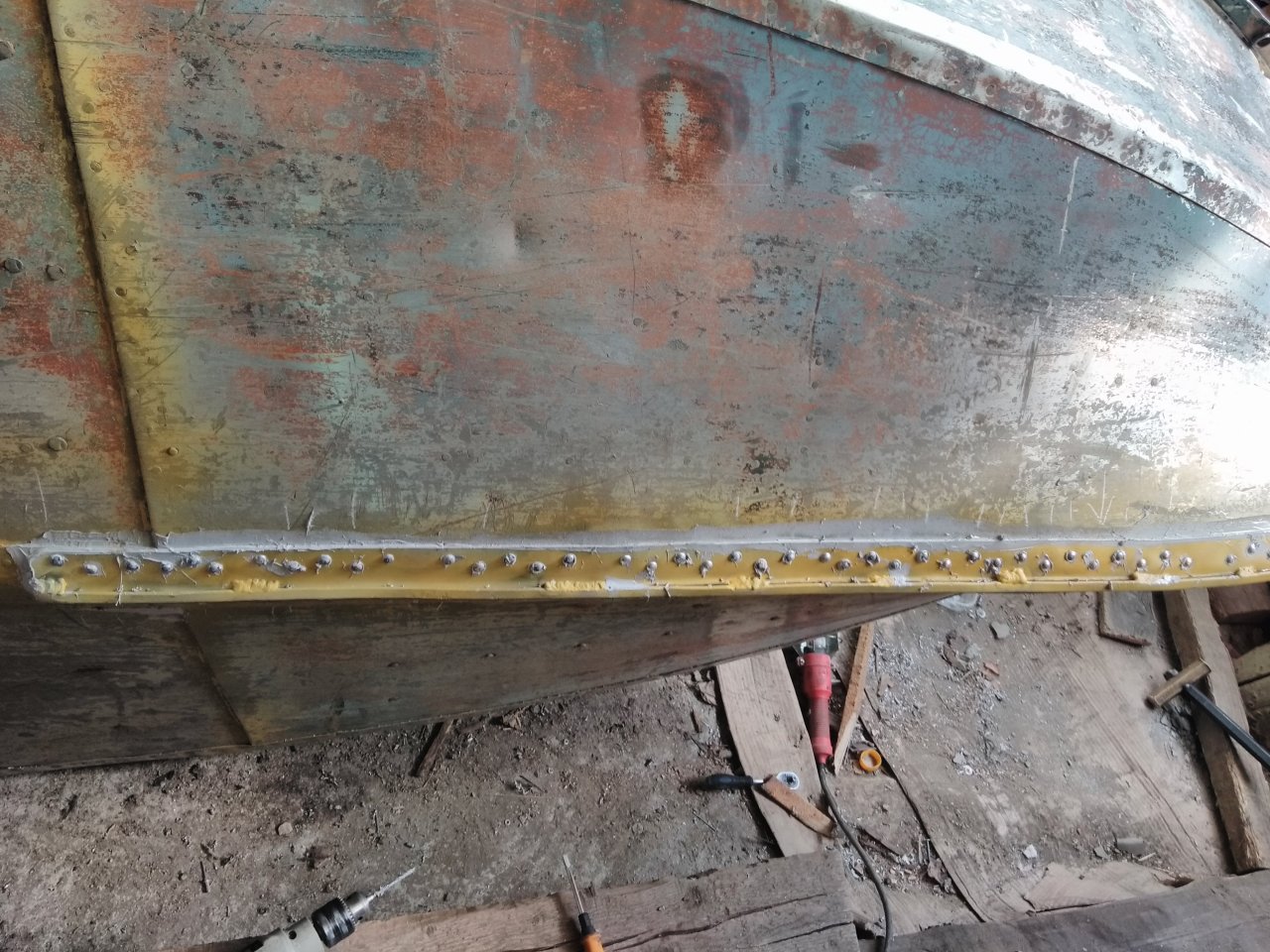

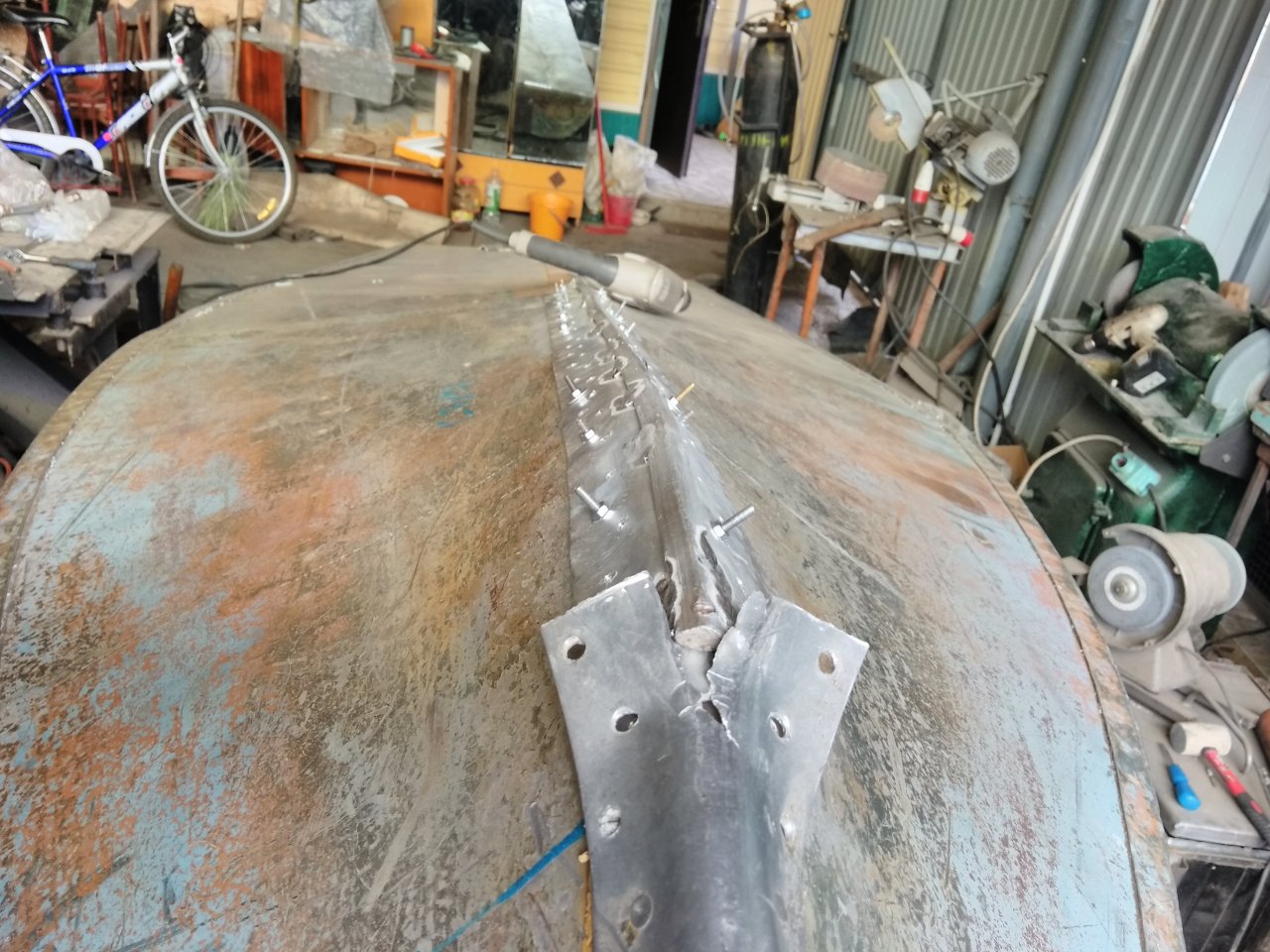

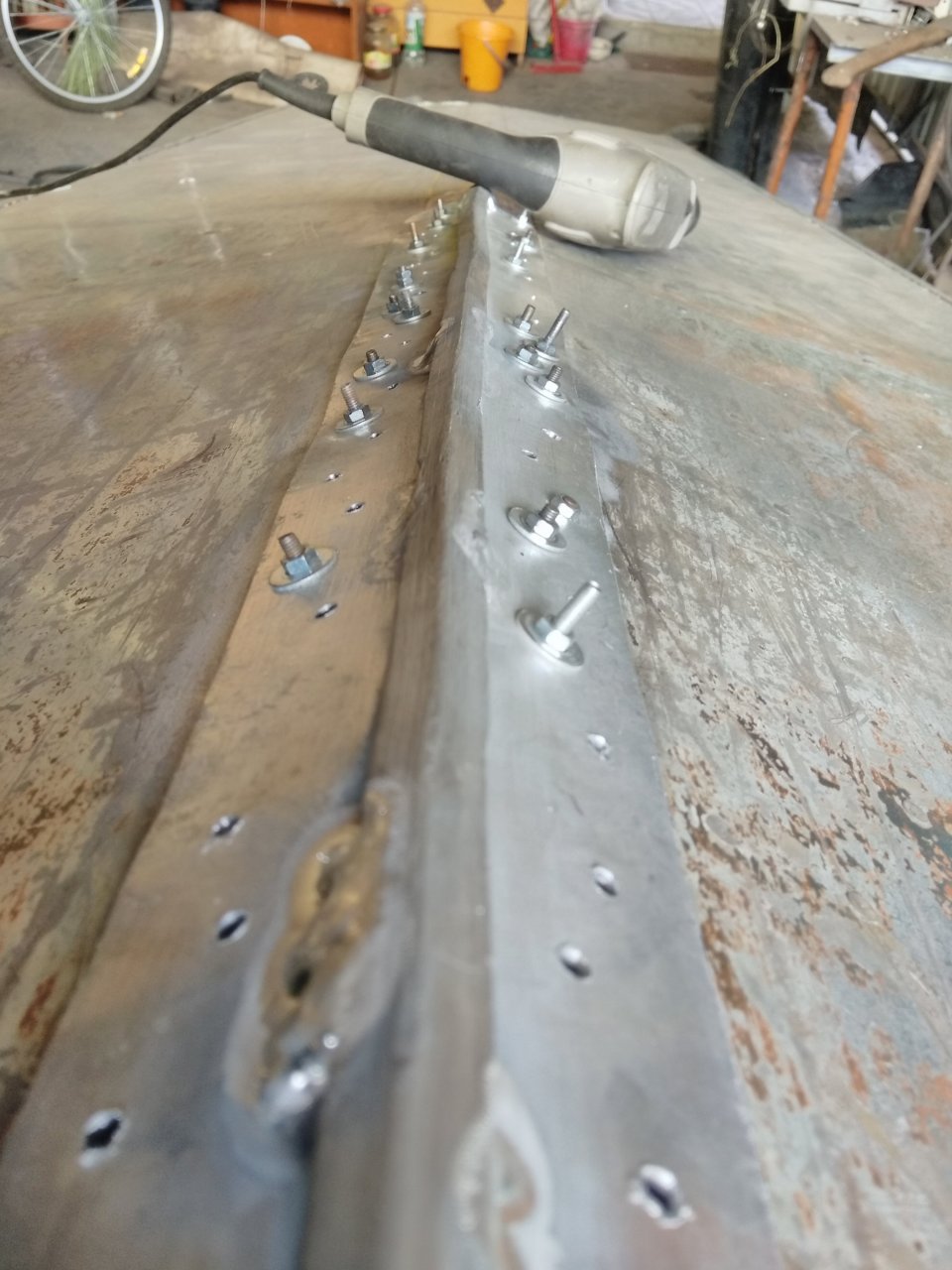

Ну и вот такой вариант форштевня вышел…


Вложения

BorisMan

капитан 1-го ранга
Регистрация
10.11.2017
Сообщения
6 952
Карма
3 962
Возраст
49
Город
Домодедово
Имя
Борис
Лодка
Навигатор 330, Днепр
Мотор
Nassan Marine 9,8; Yamaha 40HEPO (модернизированная)
Что то я не понимаю о какой трещине реч? Та что на корме? Я говорил о замятости дна внутрь. Хотел сверху на него уголок добавить
Ну и вот такой вариант форштевня вышел…
Виноват! Вот что значит с телефона смотреть.
Если изнутри уголок доклепать к днищу, возможно вмятина и уйдет. По месту смотреть надо и греть. Глянь мою тему про Днепр. Там первые 4 страницы про рихтовку дюраля.


59RUS

капитан 1-го ранга
Регистрация
02.05.2018
Сообщения
6 004
Карма
2 097
Возраст
55
Город
г. Пермь
Имя
Владимир
Лодка
Были Днепр + В-30, Казанка 5 + В-30 х 2, Казанка 5М + В-30Э х 2 Сейчас Обь, Кайман 330 Мнёв
Мотор
Мерк 15м
Я говорил о замятости дна внутрь. Хотел сверху на него уголок добавить..........
Если делать по уму, то надо расшивать транец и днище, подкладывать под днищев лист\ полосу(чуть удлинняя днище за транец).
Снаружи, со стороны транца пускать уголок. У Бориса в теме Днепра, примерно так сделано - посмотри всё поймёшь.

З.Ы. Вот здесь примерно начинается этот вопрос, вообще настоятельно советую, проштудировать всю тему Бориса, очень много плезного там увидишь ;)
По форштевню...., очень спорный результат вижу на выходе, в самом "травмируемом" месте форштевня у тебя "косяк" - мало того, что там получился стык с "рваниной", но ещё и добавился "упор" от наваренного прутка, именно им и будешь втыкаться при швартовке и т.п.. Имхо, надо форштевень доделывать - делать носовую часть форштевня и переносить стык с килевой частью дальше.

Последнее редактирование:

59RUS

капитан 1-го ранга
Регистрация
02.05.2018
Сообщения
6 004
Карма
2 097
Возраст
55
Город
г. Пермь
Имя
Владимир
Лодка
Были Днепр + В-30, Казанка 5 + В-30 х 2, Казанка 5М + В-30Э х 2 Сейчас Обь, Кайман 330 Мнёв
Мотор
Мерк 15м

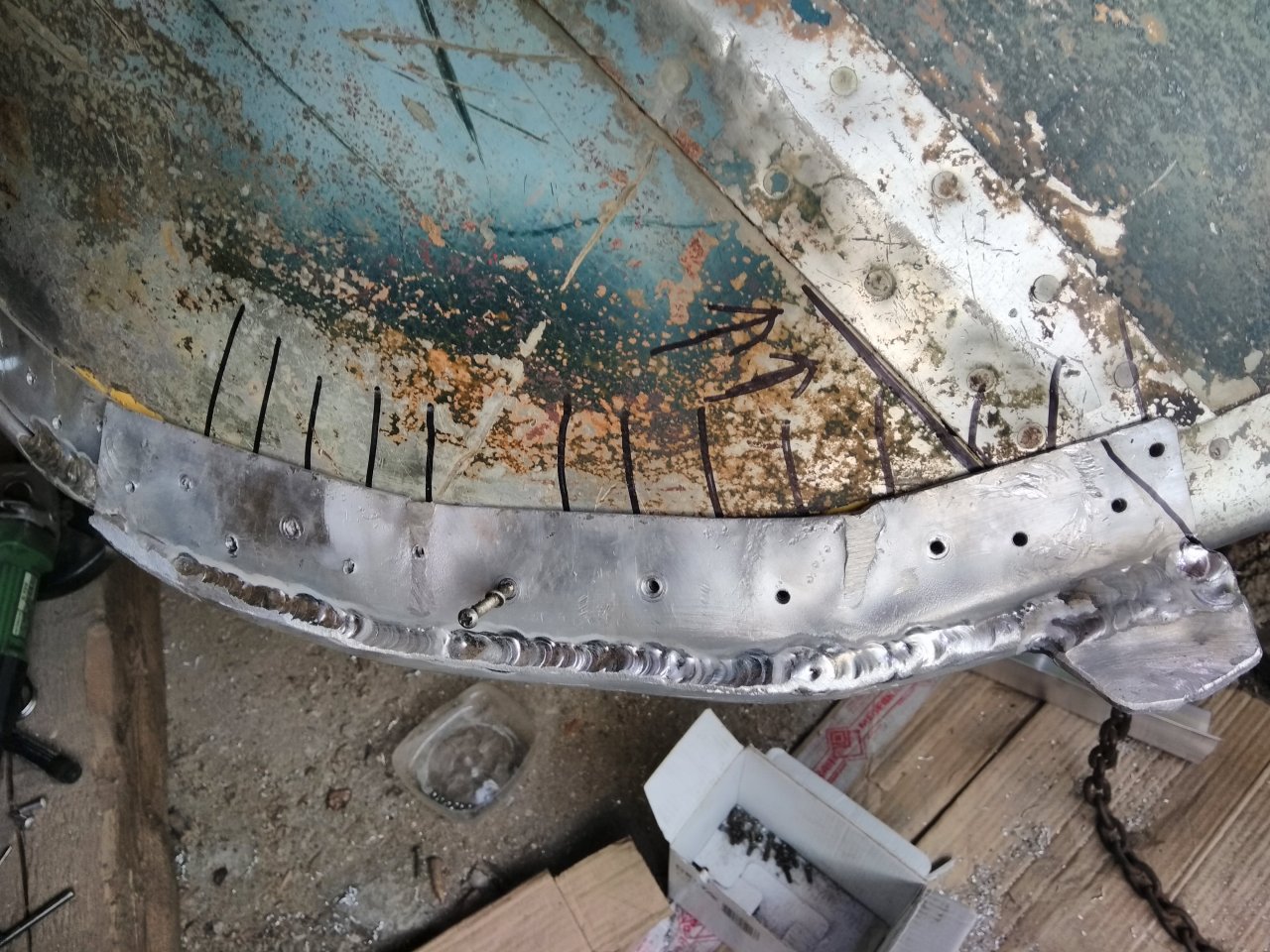

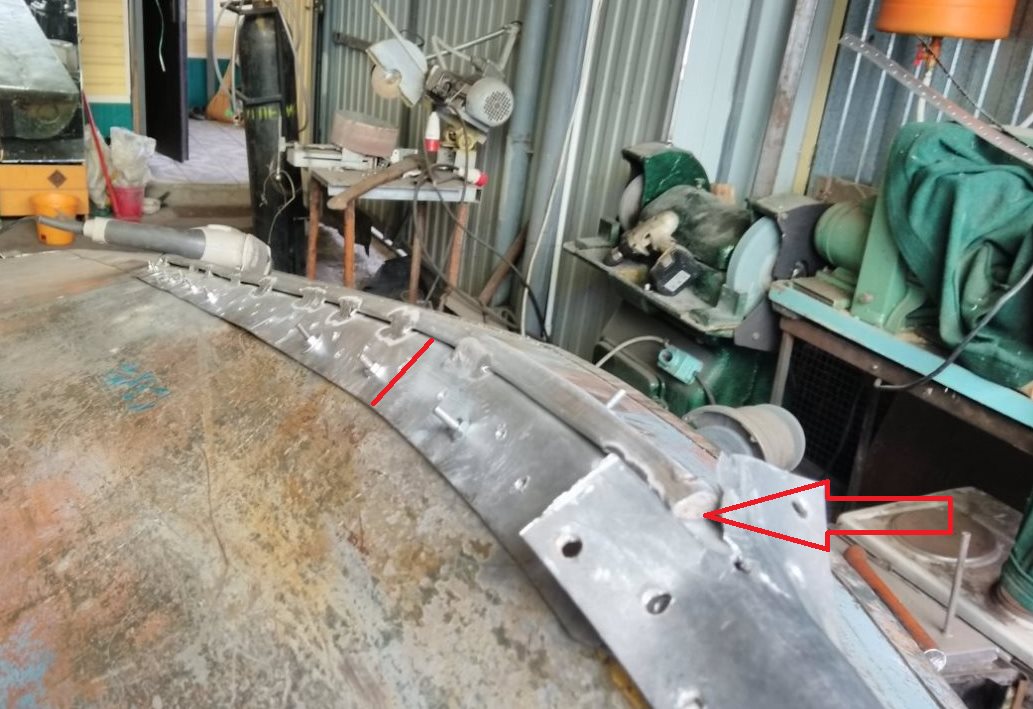

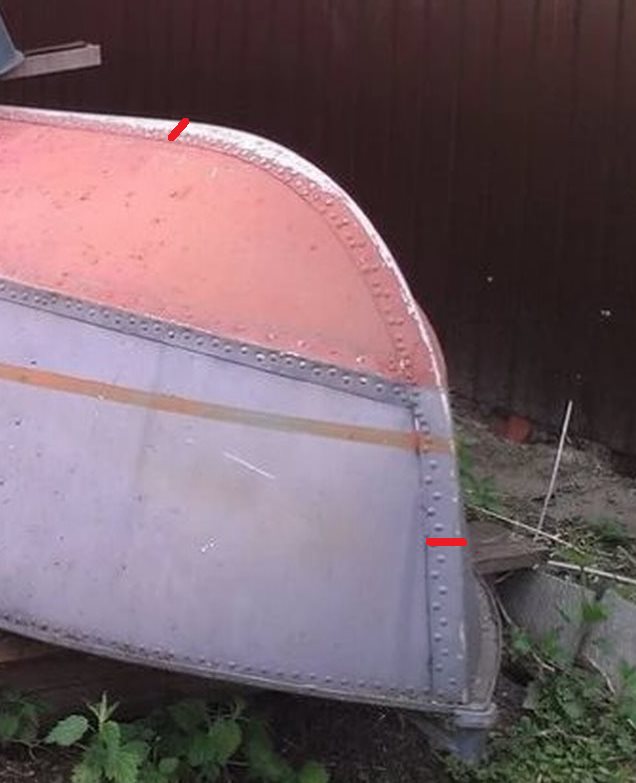

На фото примерно обозначена линия, до которой(минимум) надо довести форштевень и стрелка, где будет "бум", если всё оставить так как есть.
152564


farwork

старшина 2ст.
Регистрация
05.04.2019
Сообщения
66
Карма
9
Город
Томская область
Имя
Михаил
Лодка
Казанка "Пионерка"
Мотор
Тохатсу 9,8
На фото примерно обозначена линия, до которой(минимум) надо довести форштевень и стрелка, где будет "бум", если всё оставить так как есть.
Посмотреть вложение 152564
Про бум уже думал. Хочу приварить еще кусок этой проволоки в потом закрепить его на клепку. А про линию непонял(


59RUS

капитан 1-го ранга
Регистрация
02.05.2018
Сообщения
6 004
Карма
2 097
Возраст
55
Город
г. Пермь
Имя
Владимир
Лодка
Были Днепр + В-30, Казанка 5 + В-30 х 2, Казанка 5М + В-30Э х 2 Сейчас Обь, Кайман 330 Мнёв
Мотор
Мерк 15м

59RUS

капитан 1-го ранга
Регистрация
02.05.2018
Сообщения
6 004
Карма
2 097
Возраст
55
Город
г. Пермь
Имя
Владимир
Лодка
Были Днепр + В-30, Казанка 5 + В-30 х 2, Казанка 5М + В-30Э х 2 Сейчас Обь, Кайман 330 Мнёв
Мотор
Мерк 15м
Про бум уже думал. Хочу приварить еще кусок этой проволоки в потом закрепить его на клепку.......
Что бы было надёжно и не хочется заморачиваться со снятием остатков форштевня, можешь сделать накладку на существующий и приклепать её сверху, на ней так же наварить пруток, тогда будет на века.
Примерно такой размер:
152565

Стык, который есть сейчас выровнять, поверх него всё уложить, пруток тоже состыковать сваркой.


farwork

старшина 2ст.
Регистрация
05.04.2019
Сообщения
66
Карма
9
Город
Томская область
Имя
Михаил
Лодка
Казанка "Пионерка"
Мотор
Тохатсу 9,8
Стык форштевня и килевой накладки, надо делать по линии, а не там где он есть сейчас.
Мой вариант вообще не жизнеспособен?
Что бы было надёжно и не хочется заморачиваться со снятием остатков форштевня, можешь сделать накладку на существующий и приклепать её сверху, на ней так же наварить пруток, тогда будет на века.
Примерно такой размер:
Посмотреть вложение 152565

Стык, который есть сейчас выровнять, поверх него всё уложить, пруток тоже состыковать сваркой.
Уже начал отсверливать дальше( скорее всего так и буду делать


Серёга Сеточкин

ст. лейтенант
Регистрация
22.07.2018
Сообщения
312
Карма
40
Возраст
40
Город
Вологда
Имя
Серёга
Лодка
Воронеж
Мотор
Вихрь
Что бы было надёжно и не хочется заморачиваться со снятием остатков форштевня, можешь сделать накладку на существующий и приклепать её сверху, на ней так же наварить пруток, тогда будет на века.
Примерно такой размер:
Посмотреть вложение 152565

Стык, который есть сейчас выровнять, поверх него всё уложить, пруток тоже состыковать сваркой.
Фото сделаю,выложу.У деда на мкм сделанно.


59RUS

капитан 1-го ранга
Регистрация
02.05.2018
Сообщения
6 004
Карма
2 097
Возраст
55
Город
г. Пермь
Имя
Владимир
Лодка
Были Днепр + В-30, Казанка 5 + В-30 х 2, Казанка 5М + В-30Э х 2 Сейчас Обь, Кайман 330 Мнёв
Мотор
Мерк 15м
Мой вариант вообще не жизнеспособен?
Жизнеспособен, но не на долго - самое "травмоопасное" место со стыком = прослаблено, вместо усиления.
Вот до сюда хватит 2й накладки?
Если не бороться за эстетику, тогда хватит, если эстетично и по фен-шую, тогда до палубы :cool:
Ещё делают так - старые заклёпки не убирают полностью, а под\ спиливают головки заклёпок (чтобы прилегание новой накладки сверху было хорошее), расклёпывают остатки и новую накладку сверху. У тебя проще - родные заклёпки впотай. :good:


farwork

старшина 2ст.
Регистрация
05.04.2019
Сообщения
66
Карма
9
Город
Томская область
Имя
Михаил
Лодка
Казанка "Пионерка"
Мотор
Тохатсу 9,8
Жизнеспособен, но не на долго - самое "травмоопасное" место со стыком = прослаблено, вместо усиления.
У тебя проще - родные заклёпки впотай. :good:
Не надолго это год два пять? Я уже успел высверлить 6штук( потом сообразил что дрелью то не подлезу теперь незнаю как попадать буду((


59RUS

капитан 1-го ранга
Регистрация
02.05.2018
Сообщения
6 004
Карма
2 097
Возраст
55
Город
г. Пермь
Имя
Владимир
Лодка
Были Днепр + В-30, Казанка 5 + В-30 х 2, Казанка 5М + В-30Э х 2 Сейчас Обь, Кайман 330 Мнёв
Мотор
Мерк 15м
Не надолго это год два пять? Я уже успел высверлить 6штук( потом сообразил что дрелью то не подлезу теперь незнаю как попадать буду((
Хз, может и на "н" лет хватит, а возможно до первой не удачной швартовки или топляка\пенька\камушка.
Просто сам подумай - место, на которое приходится упор\удар = стык двух полос.... в верхнюю часть камушек "бум", лодочка чуть вверх, камушек "пошёл" в нижнюю часть и по дороге надорвал край накладки..., примерно такой сценарий и не самый худший :pardon:
Восстанови 6 высверленных заклёпок, если решил не снимать полностью накладку и клепай новую поверх.


farwork

старшина 2ст.
Регистрация
05.04.2019
Сообщения
66
Карма
9
Город
Томская область
Имя
Михаил
Лодка
Казанка "Пионерка"
Мотор
Тохатсу 9,8

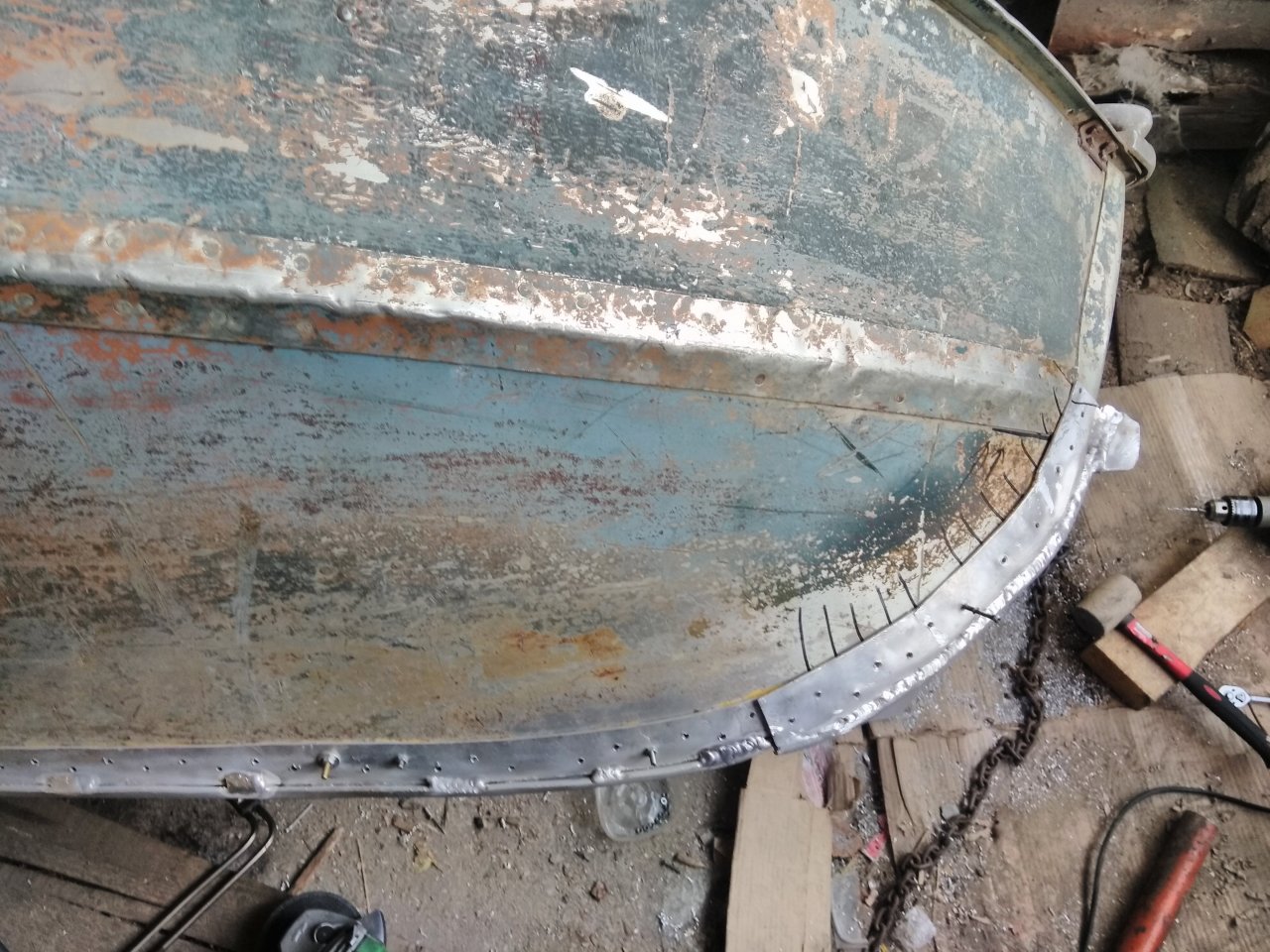

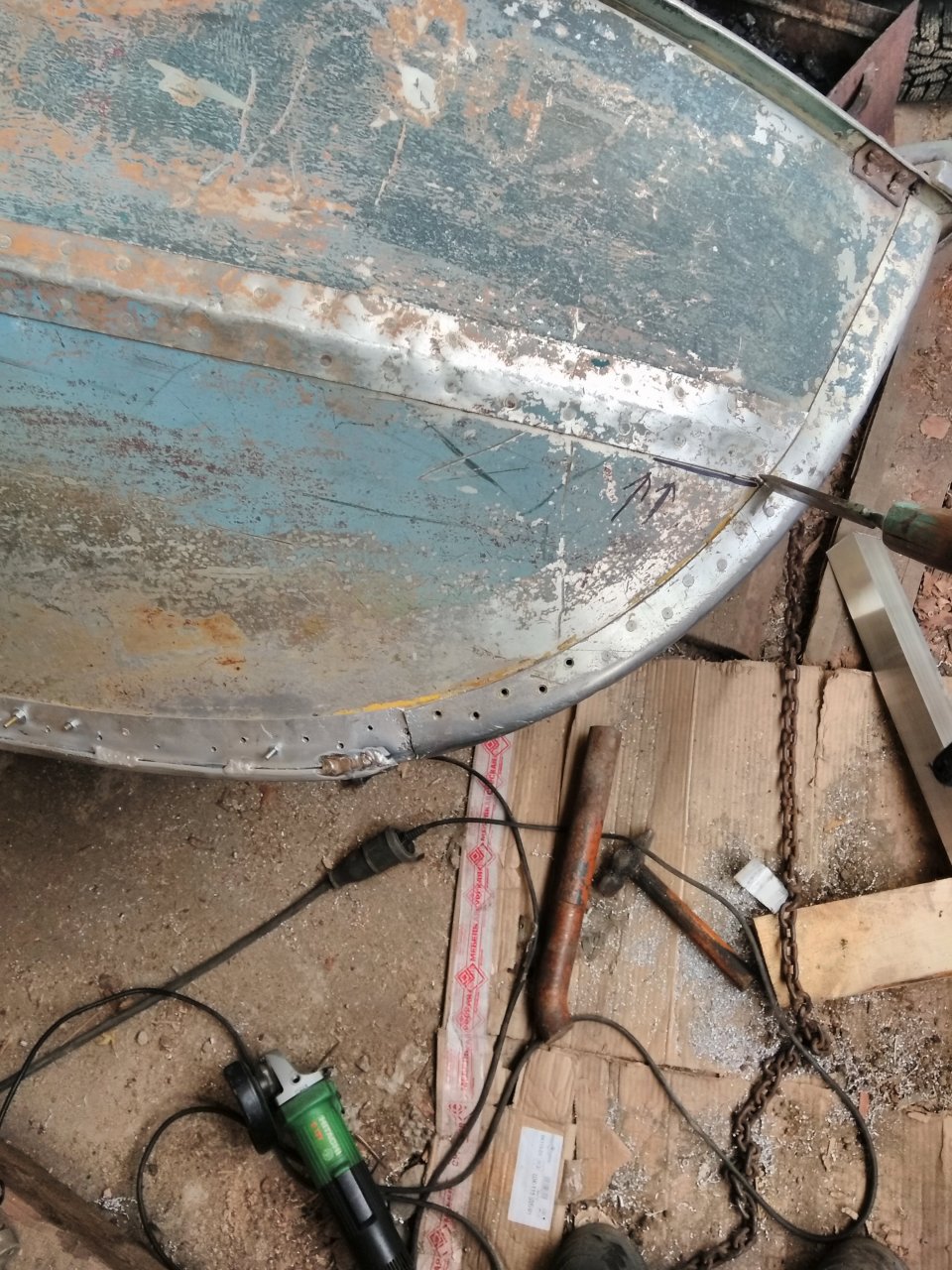

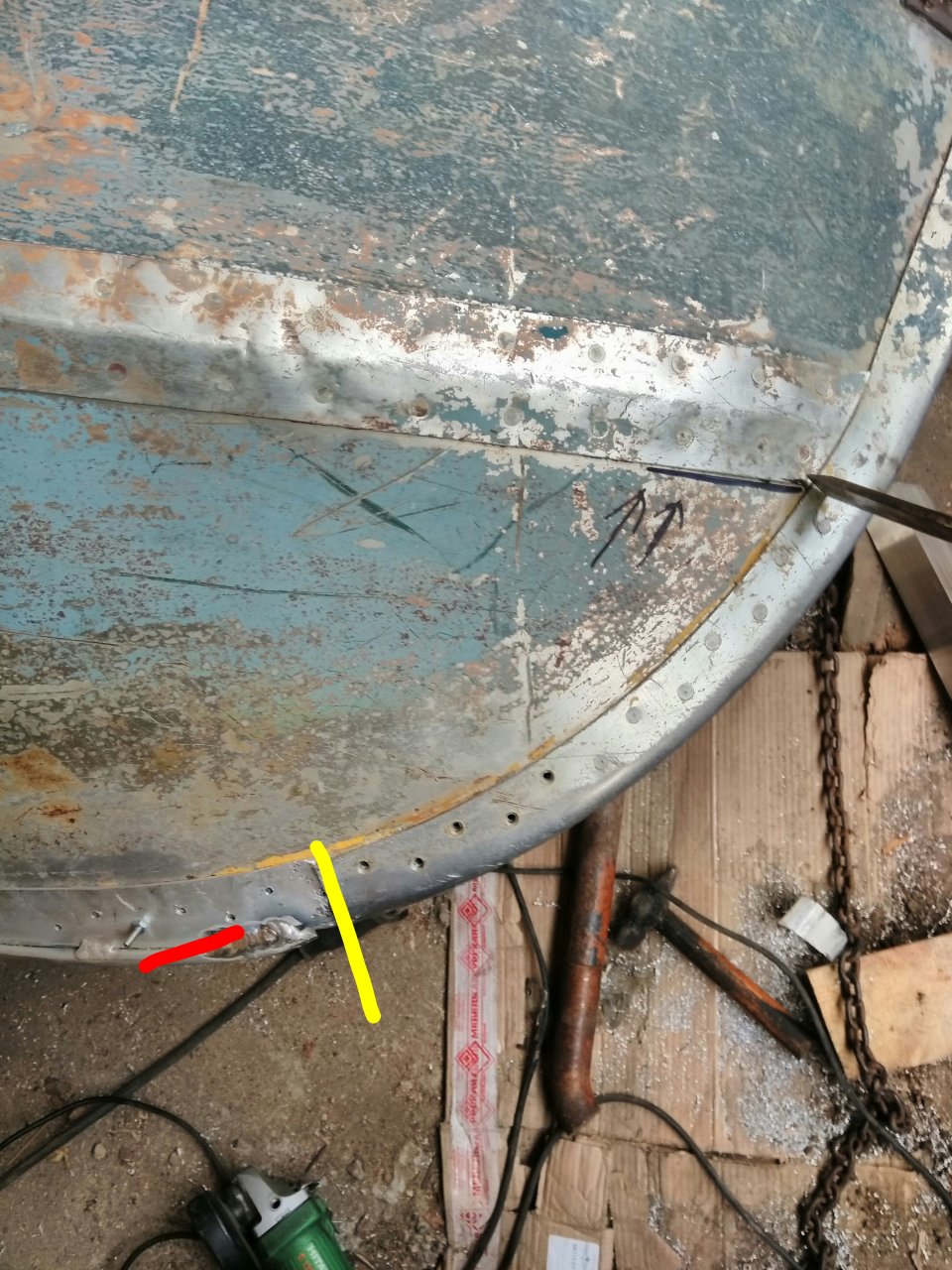

Все равно не понимаю.. Это из-за того что не сплошной и может вызвать за приваренную накладку? По красной полосе? Или стык где желтый?
Хз, может и на "н" лет хватит, а возможно до первой не удачной швартовки или топляка\пенька\камушка.
Просто сам подумай - место, на которое приходится упор\удар = стык двух полос.... в верхнюю часть камушек "бум", лодочка чуть вверх, камушек "пошёл" в нижнюю часть и по дороге надорвал край накладки..., примерно такой сценарий и не самый худший :pardon:
Восстанови 6 высверленных заклёпок, если решил не снимать полностью накладку и клепай новую поверх.


Вложения

59RUS

капитан 1-го ранга
Регистрация
02.05.2018
Сообщения
6 004
Карма
2 097
Возраст
55
Город
г. Пермь
Имя
Владимир
Лодка
Были Днепр + В-30, Казанка 5 + В-30 х 2, Казанка 5М + В-30Э х 2 Сейчас Обь, Кайман 330 Мнёв
Мотор
Мерк 15м
Все равно не понимаю.. Это из-за того что не сплошной и может вызвать за приваренную накладку? По красной полосе? Или стык где желтый?
Жёлтый.
Да, потому что не сплошной и ударные нагрузки в итоге порвут скулы, в месте стыка, торчащий ниже пруток усугубляет ситуацию.


farwork

старшина 2ст.
Регистрация
05.04.2019
Сообщения
66
Карма
9
Город
Томская область
Имя
Михаил
Лодка
Казанка "Пионерка"
Мотор
Тохатсу 9,8

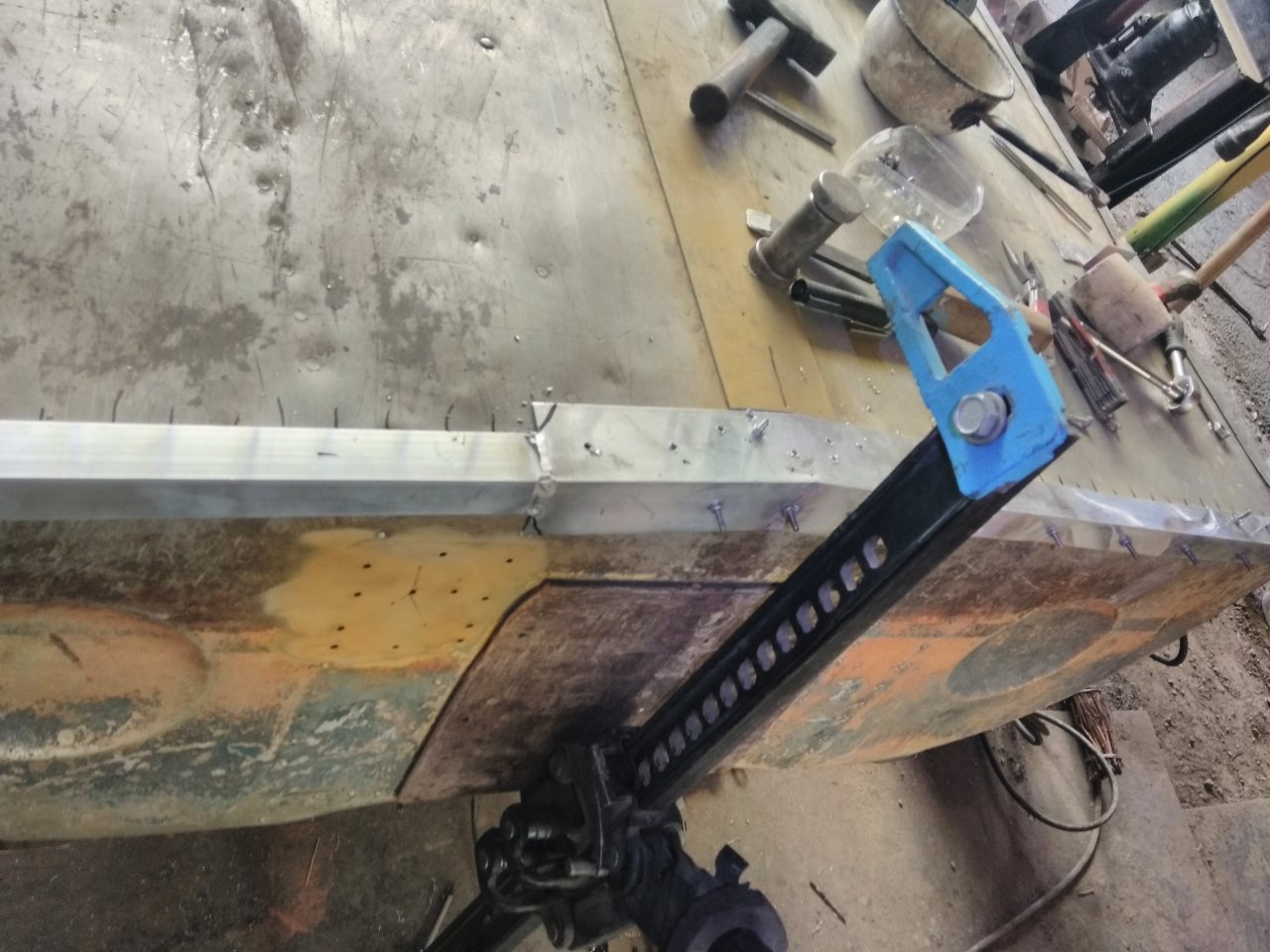

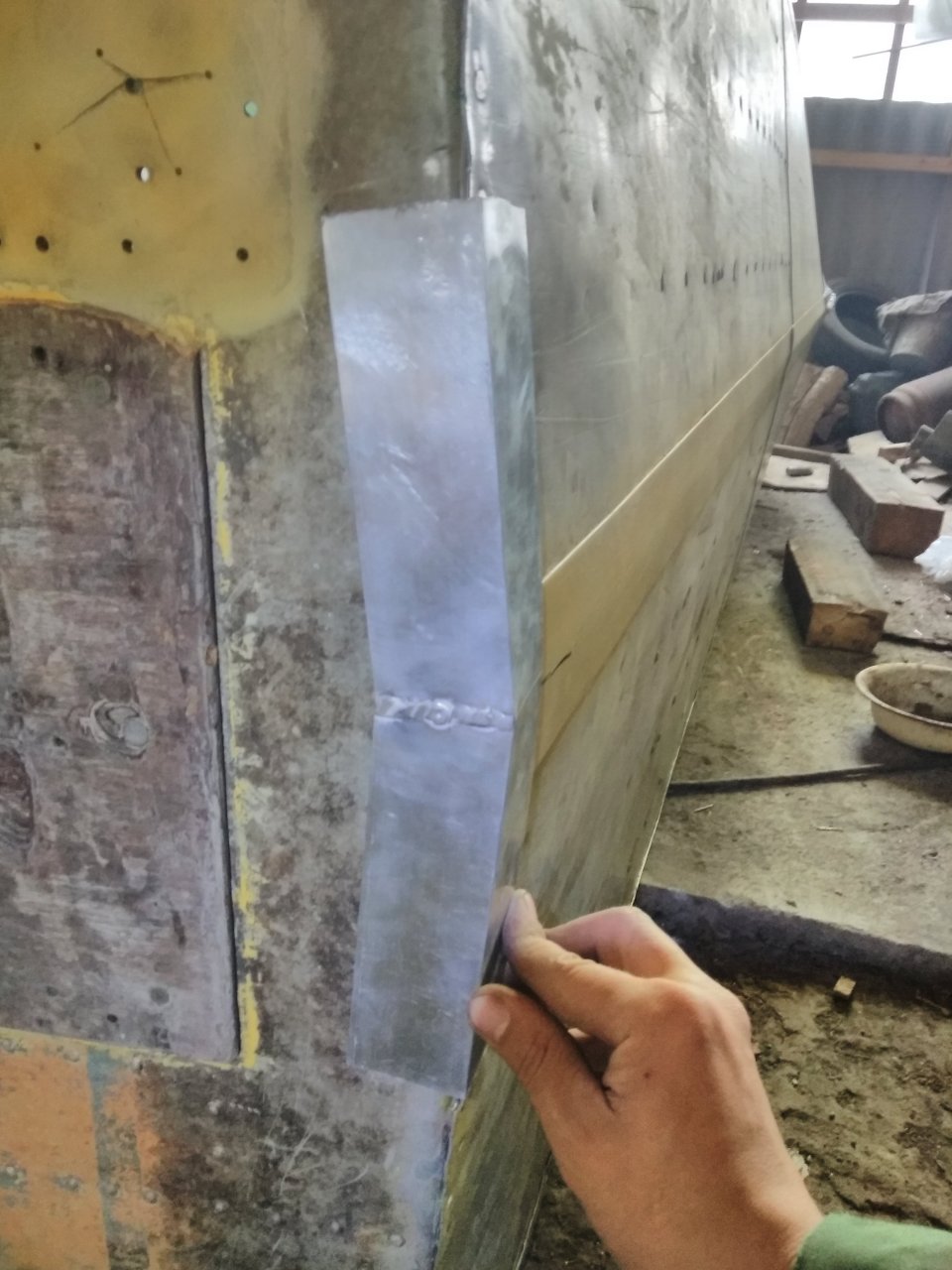

Вот такую штуку приделал. Одного ряда клепок хватит? Жалко 2й сверлить уже.

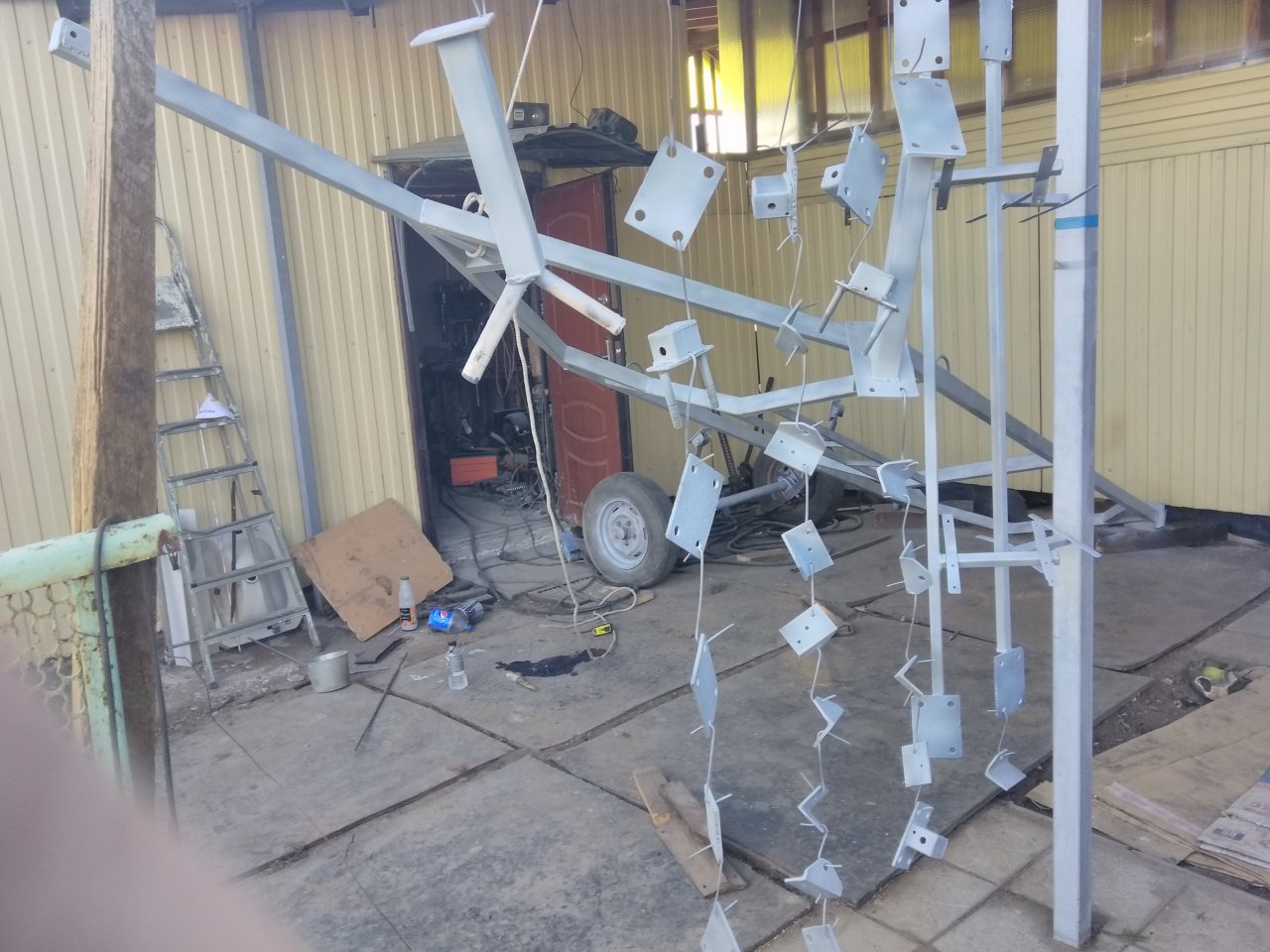

Прицеп еде покрасил..


Вложения

farwork

старшина 2ст.
Регистрация
05.04.2019
Сообщения
66
Карма
9
Город
Томская область
Имя
Михаил
Лодка
Казанка "Пионерка"
Мотор
Тохатсу 9,8

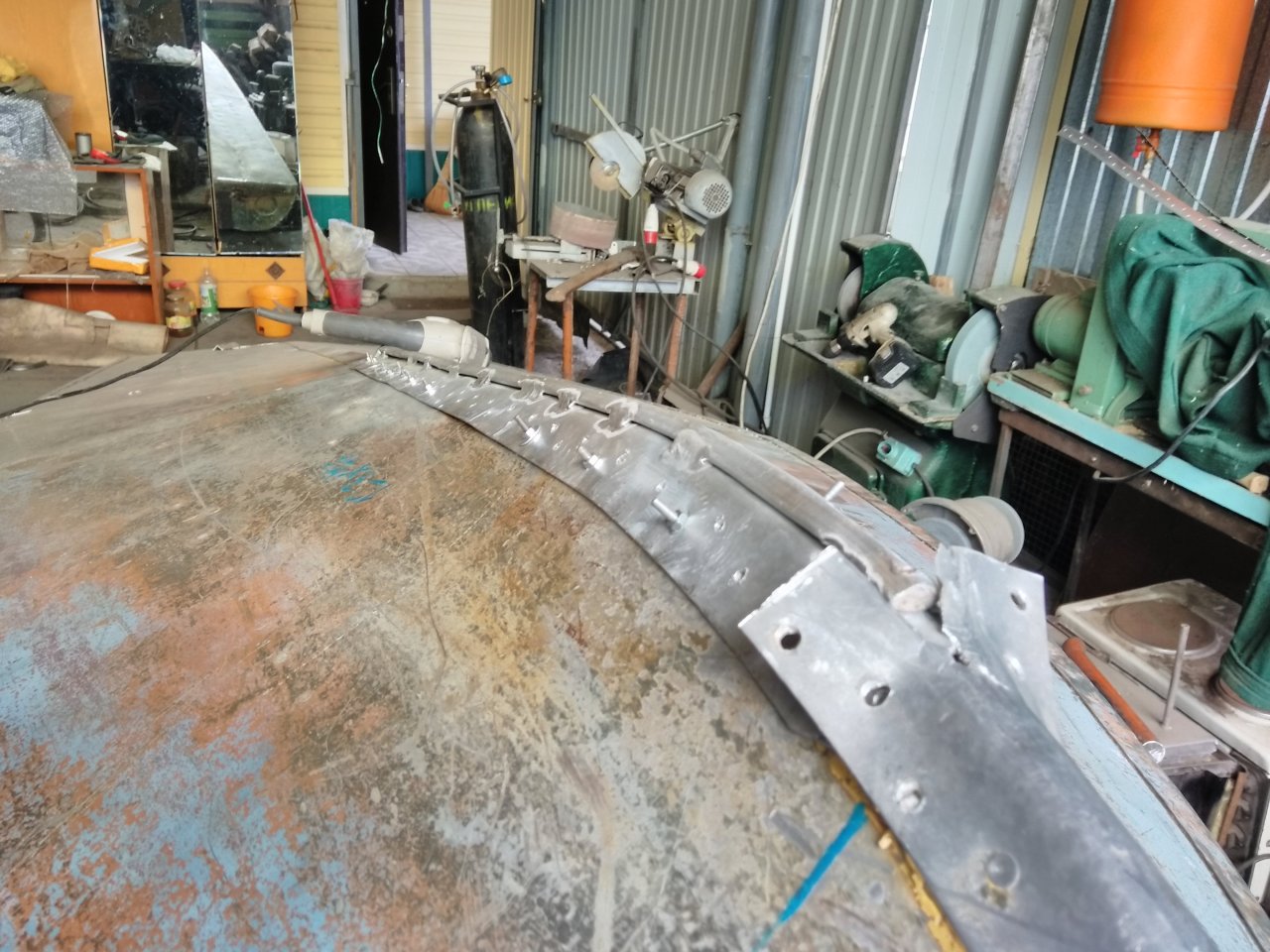

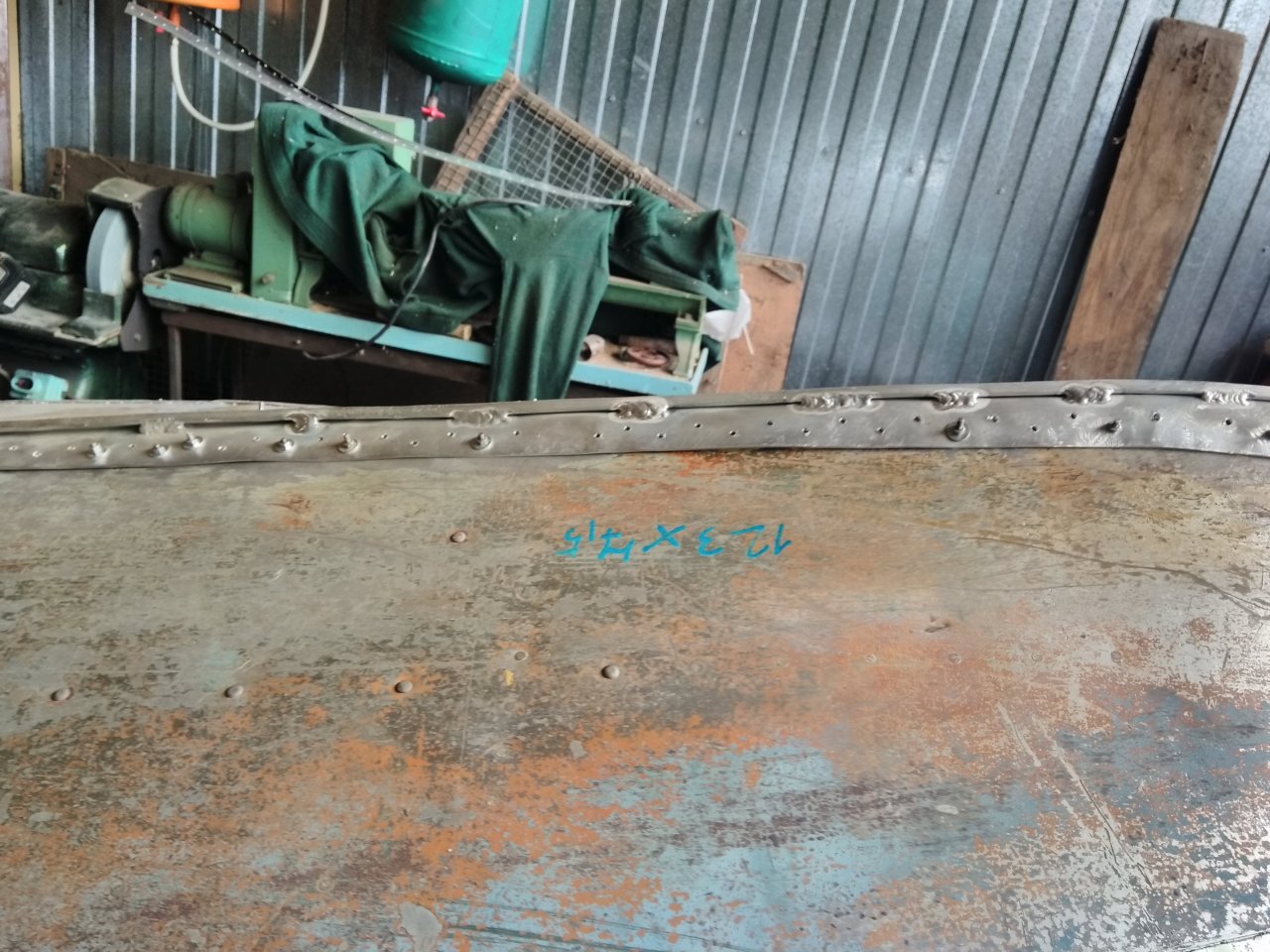

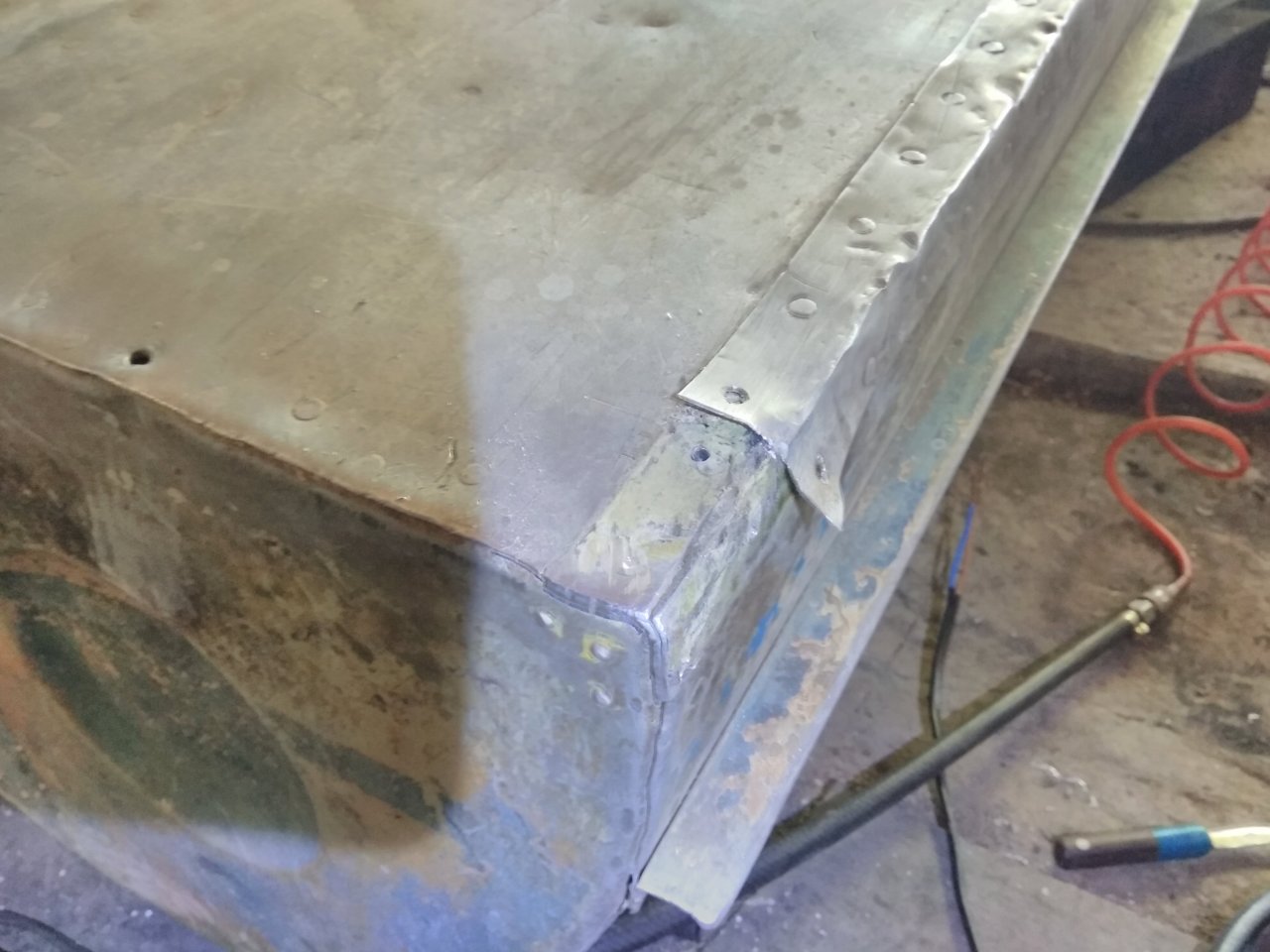

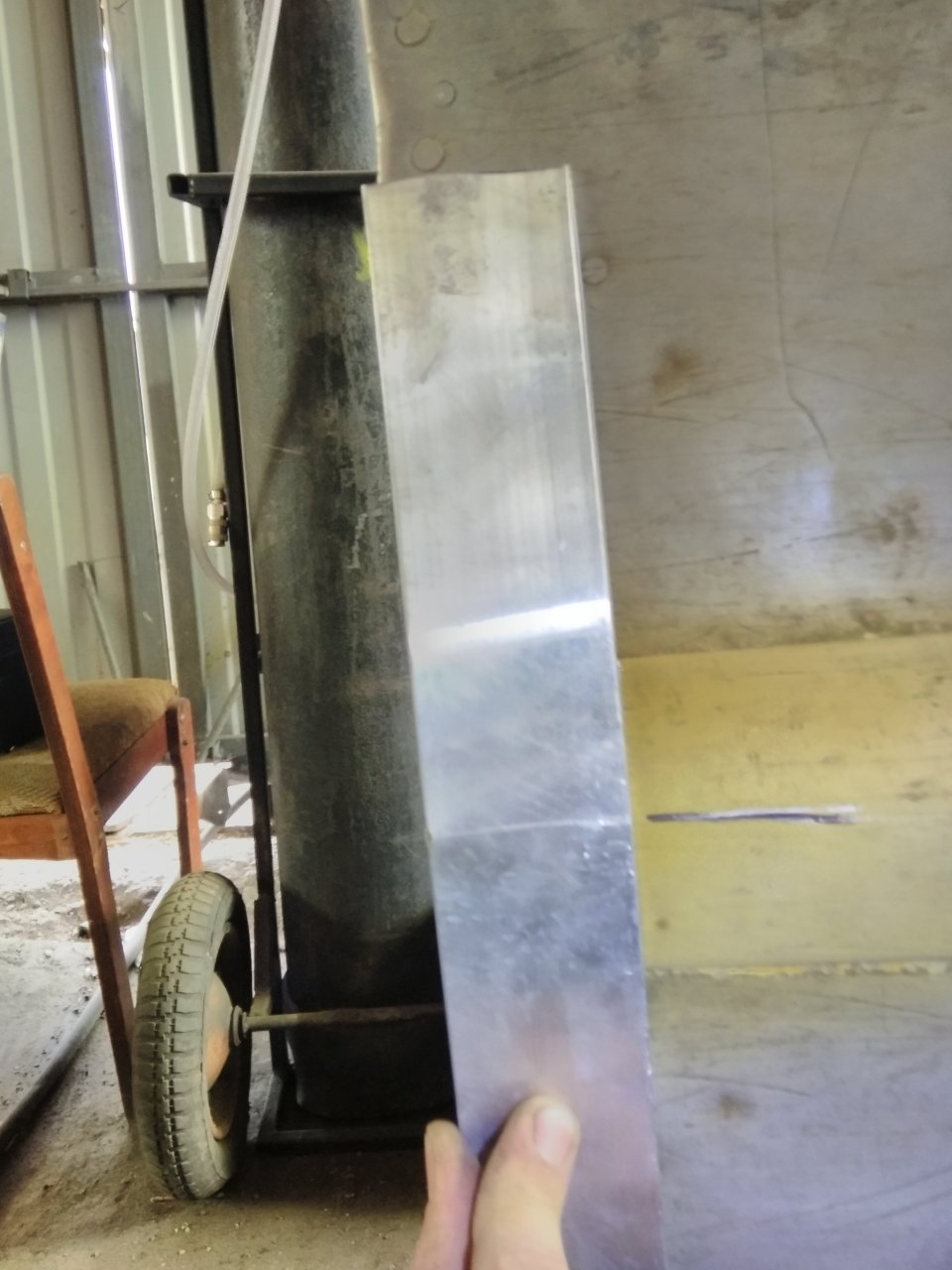

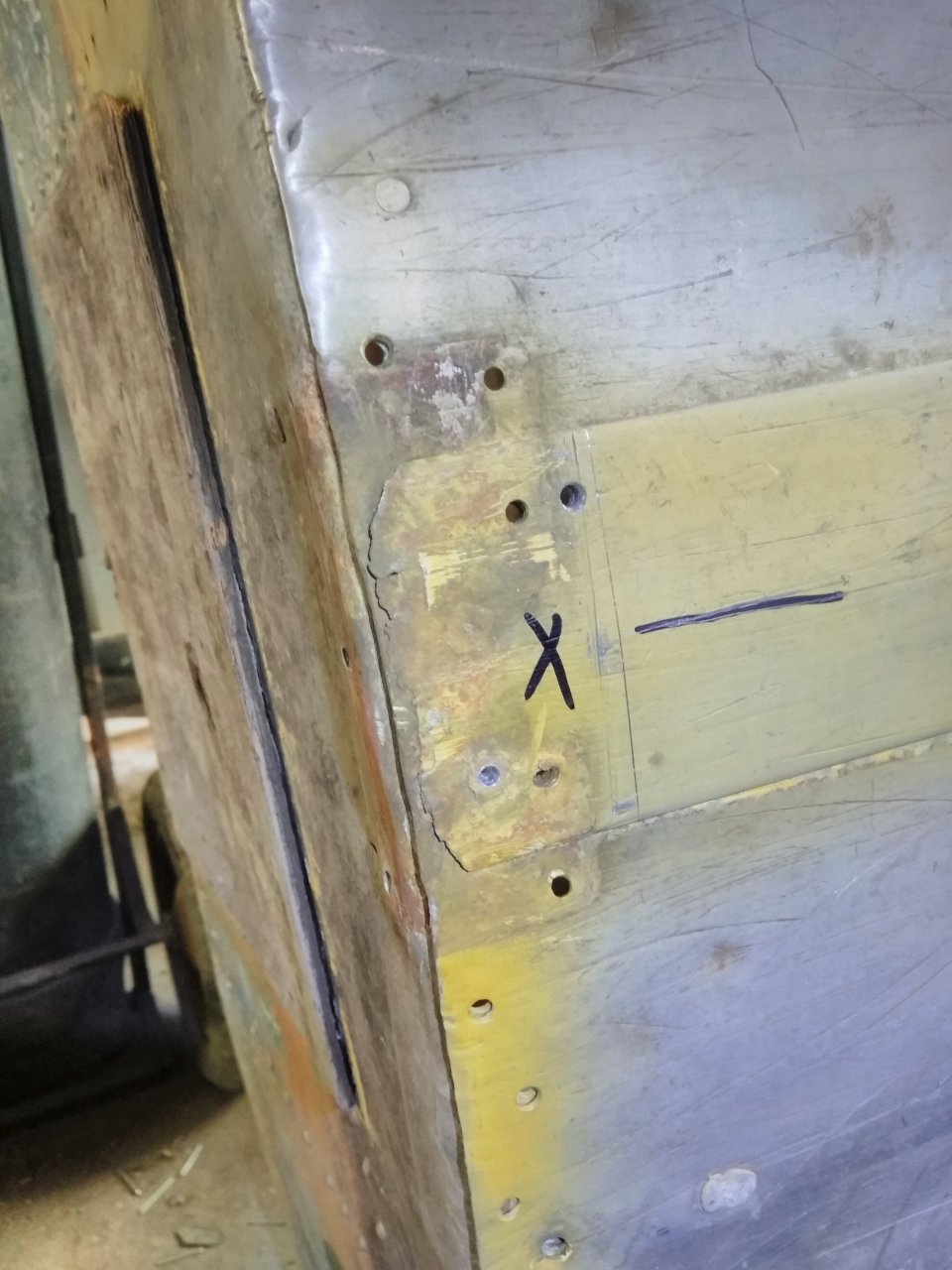

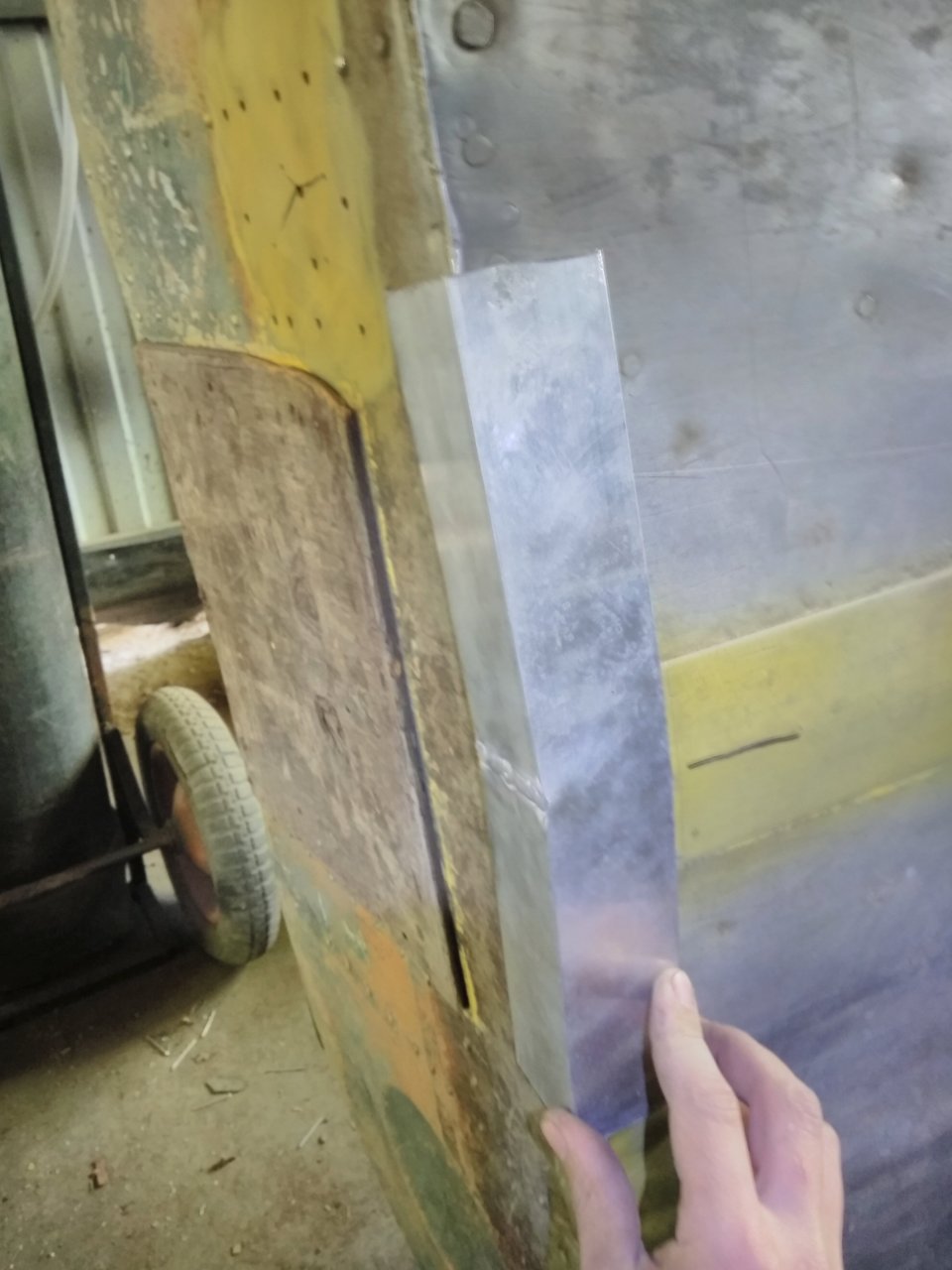

Как думаете так нормально будет? Уберу кусочек форштевня да уголок приклепаю. Или задирать его будет водой?


Вложения

farwork

старшина 2ст.
Регистрация
05.04.2019
Сообщения
66
Карма
9
Город
Томская область
Имя
Михаил
Лодка
Казанка "Пионерка"
Мотор
Тохатсу 9,8

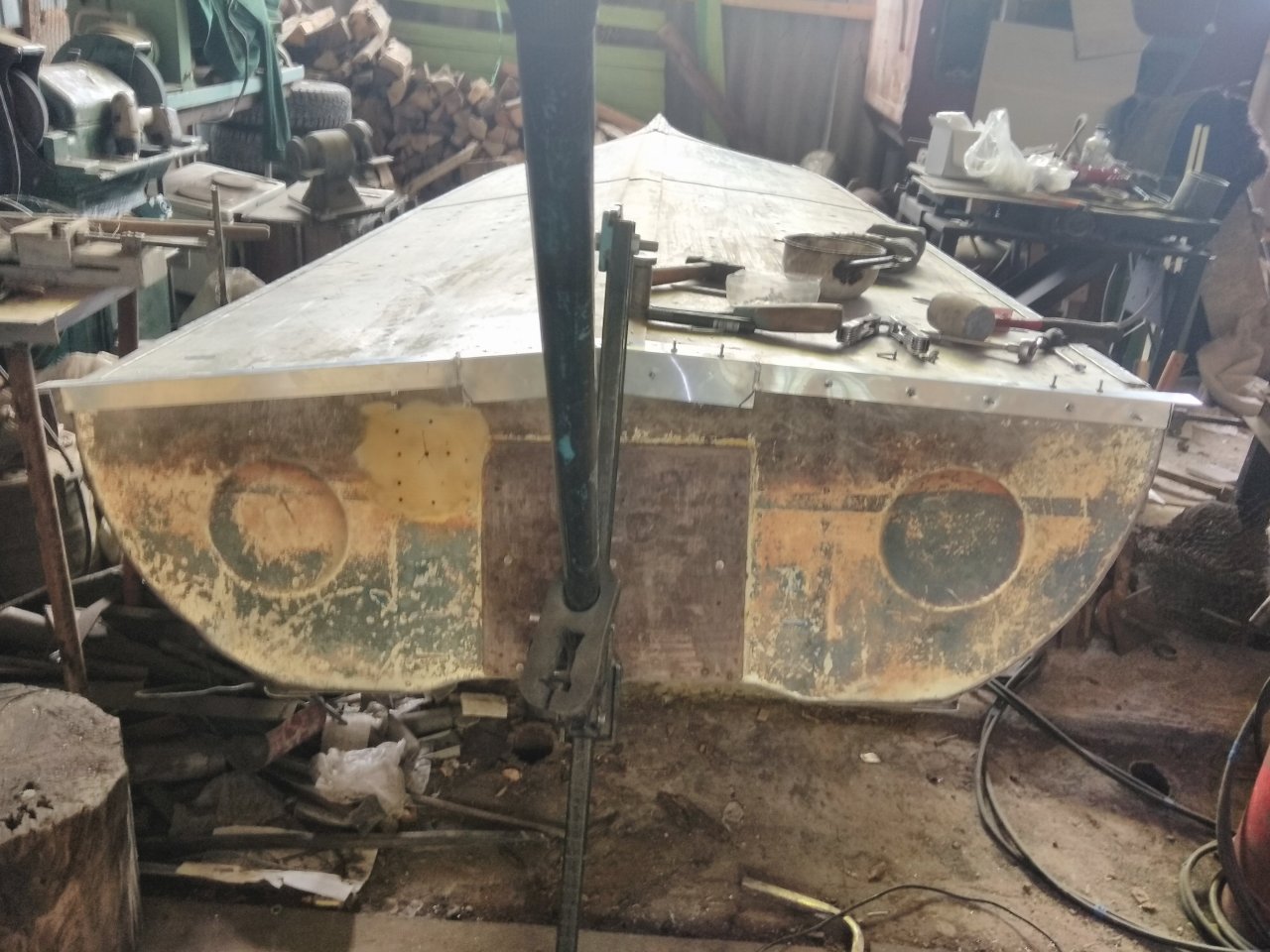

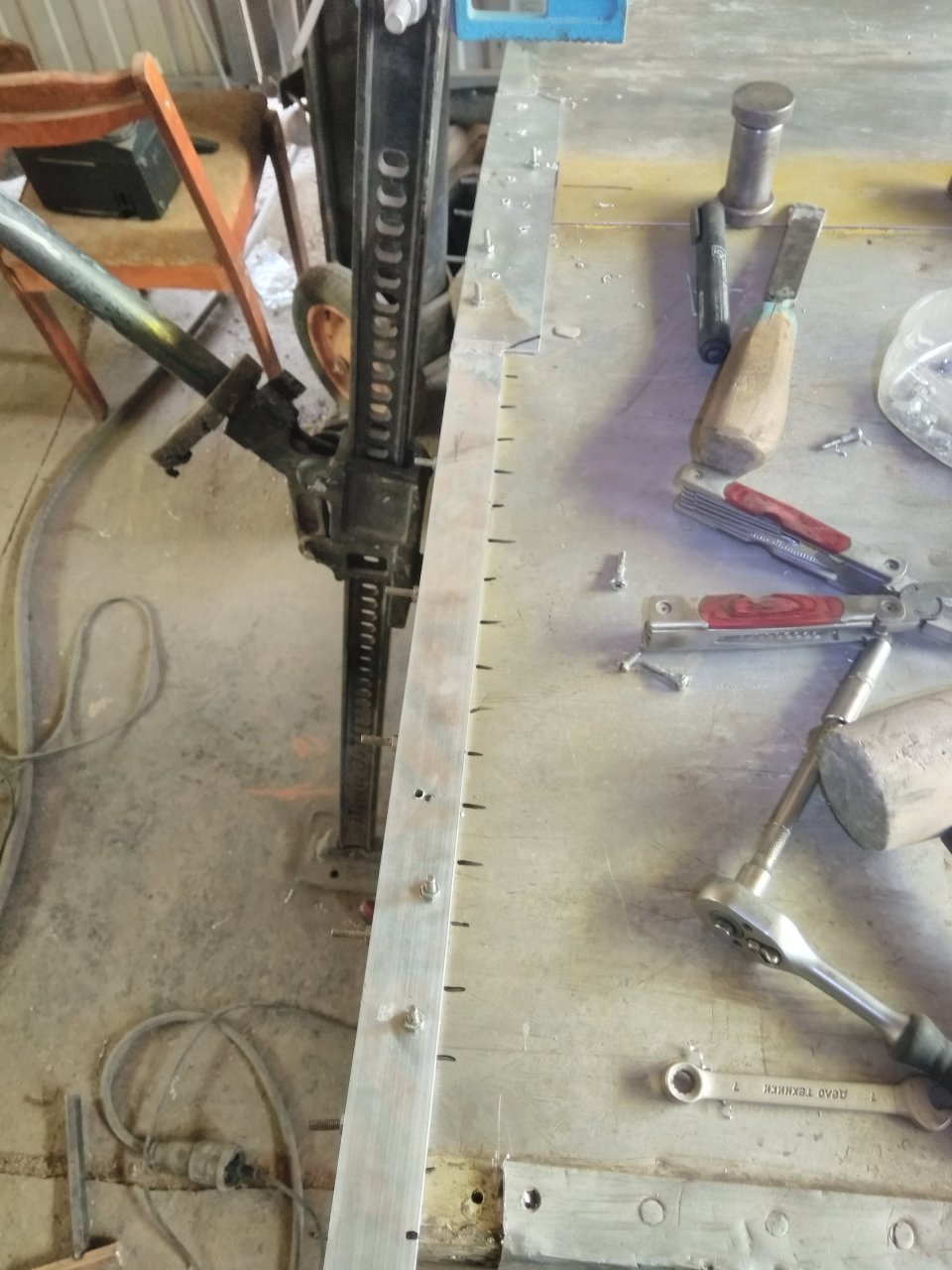

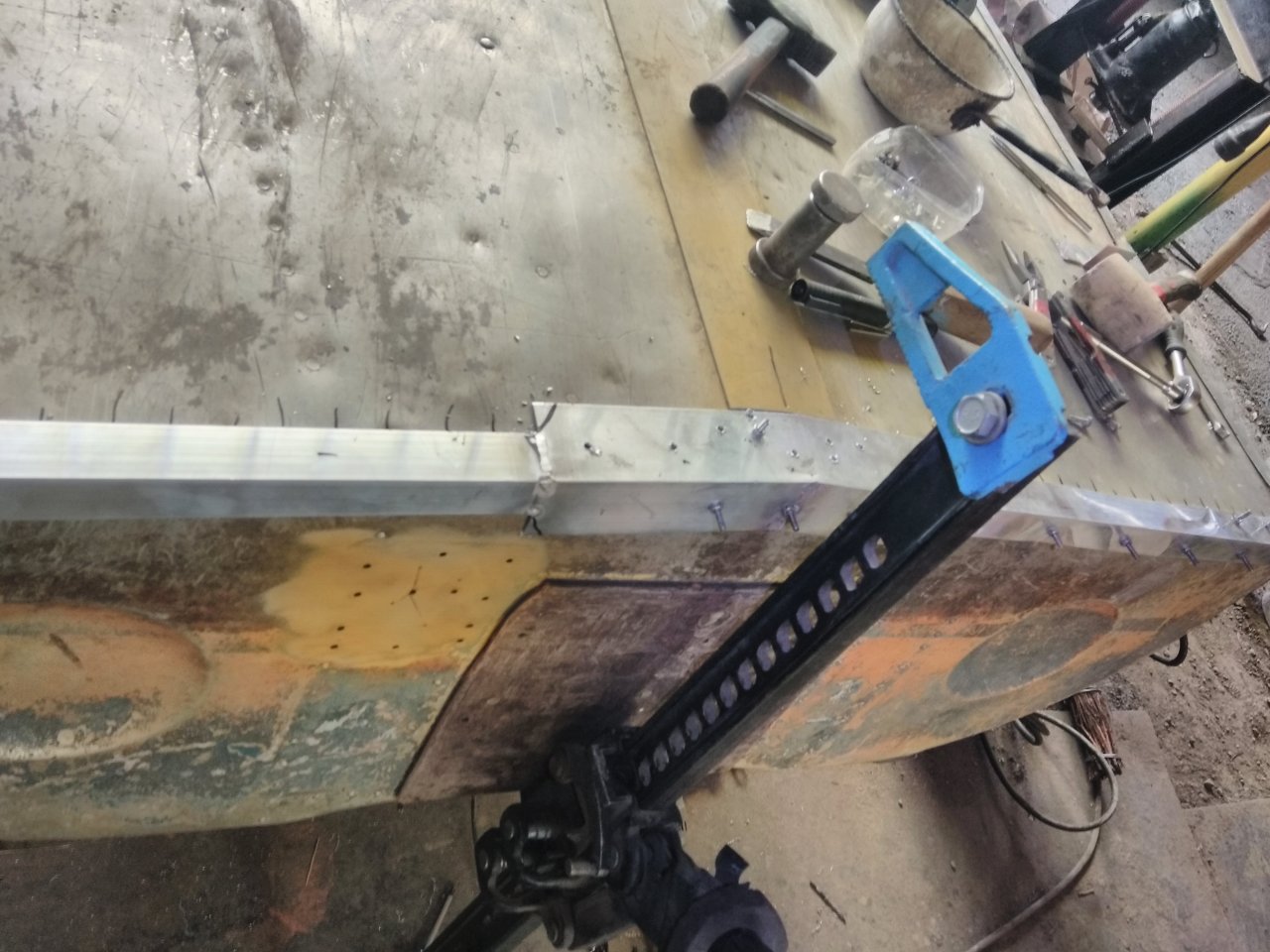

Решил делать на всю ширину


Вложения
