Ну, раз понятно почему R2=50 Ом
Андрей, не вдупляю я.
если мы каждый резистор КРАТНО увеличим или уменьшим, то получим то же напряжение на упр. электроде.?
возьмем 300 и 100 ОМ и получим то же напряжение. почему берем 50?
я его ставлю потому что ты его ставишь, и еще много кто ( просто подглядел в итернете). и потом под каждую магнитную систему переменным резистором подбираю верхнее плечо. и это работает.
но откуда взялось эти 50 Ом? это к чему ни будь привязано? или от фонаря?


yoric

капитан 1-го ранга
Регистрация
06.05.2012
Сообщения
4 003
Карма
256
Город
Нью-сибирск
Имя
Йорик, в миру Юрий
Лодка
Ока4
Мотор
П25х2
откуда взялось эти 50 Ом
Прими за данность. Во-первых, чем меньше этот резистор, тем меньше достанется самому УЭ. Во-вторых, у тиристоров есть параметр - "критическая скорость нарастания Ua" - при которой он самопроизвольно включается, которая зависит от шунтирования УЭ. Но в этих схемах это неважно, потому, думаю, по первой причине.


РобертНСК

капитан 3-го ранга
Регистрация
09.07.2013
Сообщения
592
Карма
17
Город
НСО Завьялово
Имя
Роберт
Лодка
обь
Мотор
вихрь30
чем меньше этот резистор, тем меньше достанется самому УЭ
ну можно верхнее плечо увеличить, то же меньше достанется.
Прими за данность.
и это то же ответ и если других ответов нет я его приму.
почему с разными тиристорами это сопротивление разное?


yoric

капитан 1-го ранга
Регистрация
06.05.2012
Сообщения
4 003
Карма
256
Город
Нью-сибирск
Имя
Йорик, в миру Юрий
Лодка
Ока4
Мотор
П25х2
у можно верхнее плечо увеличить, то же меньше достанется.
Тогда нагрузка для датчика уменьшится, может много выдавать, и это ещё на что-нить повлияет. Тут же магия, работает - не трожь и молись :)

почему с разными тиристорами это сопротивление разное?
Так тиристоры разные, и схемы разные.


Сергей Б

капитан 1-го ранга
Регистрация
09.12.2017
Сообщения
3 916
Карма
967
Возраст
56
Город
Москва
Имя
Сергей
Лодка
Флинк 320 ТЛА
Мотор
МиннКота 35 + литий 100 а.ч.
А симисторам эти резисторы смерть, но ставят, ездят, потом говорят симисторы - гавно :lol:


yoric

капитан 1-го ранга
Регистрация
06.05.2012
Сообщения
4 003
Карма
256
Город
Нью-сибирск
Имя
Йорик, в миру Юрий
Лодка
Ока4
Мотор
П25х2

Сергей Б

капитан 1-го ранга
Регистрация
09.12.2017
Сообщения
3 916
Карма
967
Возраст
56
Город
Москва
Имя
Сергей
Лодка
Флинк 320 ТЛА
Мотор
МиннКота 35 + литий 100 а.ч.
При смене полярности на аноде, к УЭ прикладывается полное напряжение, нужно менять полярность управляющего напряжения. У продвинутых симисторов это устранили, но дорого.


Voivano

контр-адмирал
Команда форума
Регистрация
11.08.2016
Сообщения
2 624
Карма
1 109
Возраст
60
Город
Ачинск
Имя
Владимир
Лодка
Селенга 330 Про (нднд)
Мотор
Ветерок 8, Ветерок 12, Yamaha 6E3S (5CSMH), Москва М, Гибрид 7 лс. Стрела,

Сергей Б

капитан 1-го ранга
Регистрация
09.12.2017
Сообщения
3 916
Карма
967
Возраст
56
Город
Москва
Имя
Сергей
Лодка
Флинк 320 ТЛА
Мотор
МиннКота 35 + литий 100 а.ч.
У симисторов 4 типа управления, но все смотрят на напряжение и ток на анодах, какие то категорически не выдерживают издевательств, какие то какое то время тужатся.


РобертНСК

капитан 3-го ранга
Регистрация
09.07.2013
Сообщения
592
Карма
17
Город
НСО Завьялово
Имя
Роберт
Лодка
обь
Мотор
вихрь30
мужики не отвлекайтесь, давайте это гребаное сопротивление добьем.
Тогда нагрузка для датчика уменьшится, может много выдавать, и это ещё на что-нить повлияет
вот это ключевое. только на что? хотя бы предположительно?
и в заводском МБ22, килоомный делитель, там какая нагрузка может быть?


yoric

капитан 1-го ранга
Регистрация
06.05.2012
Сообщения
4 003
Карма
256
Город
Нью-сибирск
Имя
Йорик, в миру Юрий
Лодка
Ока4
Мотор
П25х2
А может и ни на что больше не повлияет. Вот вырезка из документации, думаю, ноги отсюда растут:
191414

С разомкнутым УЭ в несколько раз меньше крит. V->U

Задавался как-то этим вопросом, не удовлетворён до сих пор.


Сергей Б

капитан 1-го ранга
Регистрация
09.12.2017
Сообщения
3 916
Карма
967
Возраст
56
Город
Москва
Имя
Сергей
Лодка
Флинк 320 ТЛА
Мотор
МиннКота 35 + литий 100 а.ч.
Во, на Радиокоте тоже пишут, что длинный управляющий импульс ведёт к деградации управляющего перехода, я много раз писал, что к моменту максимального тока анода, управляющее напряжение уже должно отсутствовать.


yoric

капитан 1-го ранга
Регистрация
06.05.2012
Сообщения
4 003
Карма
256
Город
Нью-сибирск
Имя
Йорик, в миру Юрий
Лодка
Ока4
Мотор
П25х2
Интересно, даже не почему этот встроенный резистор внутри тиристора образовывается, это понятно, технология такая, а почему он не выполняет функцию внешнего, не шунтирует УЭ? А это именно резистор, звонится не прозвонкой ПП переходов, а микротоком, в режиме измерения R мультиметрами.


танкист

капитан 1-го ранга
Регистрация
15.11.2014
Сообщения
9 379
Карма
1 884
Город
г. Пермь
Имя
Андрей
Лодка
Прогресс-4
Мотор
Нептун-23 Вихрь-25 Вихрь-30 Ветерок-8М Johnson-60
Андрей, не вдупляю я.
если мы каждый резистор КРАТНО увеличим или уменьшим, то получим то же напряжение на упр. электроде.?
возьмем 300 и 100 ОМ и получим то же напряжение. почему берем 50?
я его ставлю потому что ты его ставишь, и еще много кто ( просто подглядел в итернете). и потом под каждую магнитную систему переменным резистором подбираю верхнее плечо. и это работает.
но откуда взялось эти 50 Ом? это к чему ни будь привязано? или от фонаря?
Вот так вот, стало быть!
Ещё раз смотрим что изменилось, когда R1 и R2 поменяли местами.

5 В 1.11В 80 мА
R1-150 Ом
R2-50 ОМ
5 в на входе 0.95 на упр. тиристора 7 мА ток упр. тиристора
Был ток 7 мА а стал 80 мА.

Возвращаемся снова к схеме и ставим R2= 30 ом. Измеряем ток и напряжение.
Далее раз уж ты хочешь 300 и 100 ом. Ставим их и измеряем ток и напряжение.
Результаты пишем сюда.


РобертНСК

капитан 3-го ранга
Регистрация
09.07.2013
Сообщения
592
Карма
17
Город
НСО Завьялово
Имя
Роберт
Лодка
обь
Мотор
вихрь30
а попробуй рассказать, разобрал схемку.
но если без этого ни как, соберу.


танкист

капитан 1-го ранга
Регистрация
15.11.2014
Сообщения
9 379
Карма
1 884
Город
г. Пермь
Имя
Андрей
Лодка
Прогресс-4
Мотор
Нептун-23 Вихрь-25 Вихрь-30 Ветерок-8М Johnson-60
а попробуй рассказать, разобрал схемку.
но если без этого ни как, соберу.
А что надо рассказать, если всё давно уже рассказано и показано!?
Или тебя до сих пор мучает вопрос- Почему R2= 50 ом?
Это уже смешно- честное слово........................ :hahaha:


РобертНСК

капитан 3-го ранга
Регистрация
09.07.2013
Сообщения
592
Карма
17
Город
НСО Завьялово
Имя
Роберт
Лодка
обь
Мотор
вихрь30

Vizar14

пассажир
Регистрация
15.10.2020
Сообщения
4
Карма
0
Город
Республика САХА (Якутия) г Мирный
Имя
Андрей
Лодка
Big Boat 340
Мотор
SHARMAX 9.8
Здравствуйте Всем. Я новичок,недавно приобрел китаемотор шармакс 8,9,обкатал этой осенью,нареканий нет. Ну почитав на форумах об зажиганиях этих клонов (тохатсу8,9) пришел к мысли что надо иметь запасное зажигание. Стоит катушка генераторная и катушка двух искровая с блоком CDI (в одном корпусе), УОЗ механический.
Прошу помочь в выборе схемы коммутатора под данный вид зажигания. Вообще склоняюсь к маркерному зажиганию, если есть такая схема, подскажите где найти?


танкист

капитан 1-го ранга
Регистрация
15.11.2014
Сообщения
9 379
Карма
1 884
Город
г. Пермь
Имя
Андрей
Лодка
Прогресс-4
Мотор
Нептун-23 Вихрь-25 Вихрь-30 Ветерок-8М Johnson-60
Здравствуйте Всем. Я новичок,недавно приобрел китаемотор шармакс 8,9,обкатал этой осенью,нареканий нет. Ну почитав на форумах об зажиганиях этих клонов (тохатсу8,9) пришел к мысли что надо иметь запасное зажигание. Стоит катушка генераторная и катушка двух искровая с блоком CDI (в одном корпусе), УОЗ механический.
Прошу помочь в выборе схемы коммутатора под данный вид зажигания. Вообще склоняюсь к маркерному зажиганию, если есть такая схема, подскажите где найти?
Очевидно вот тут https://forum.motorka.org/threads/24739/post-455000 лежит схема вашего мотора и её разновидности.


Vizar14

пассажир
Регистрация
15.10.2020
Сообщения
4
Карма
0
Город
Республика САХА (Якутия) г Мирный
Имя
Андрей
Лодка
Big Boat 340
Мотор
SHARMAX 9.8

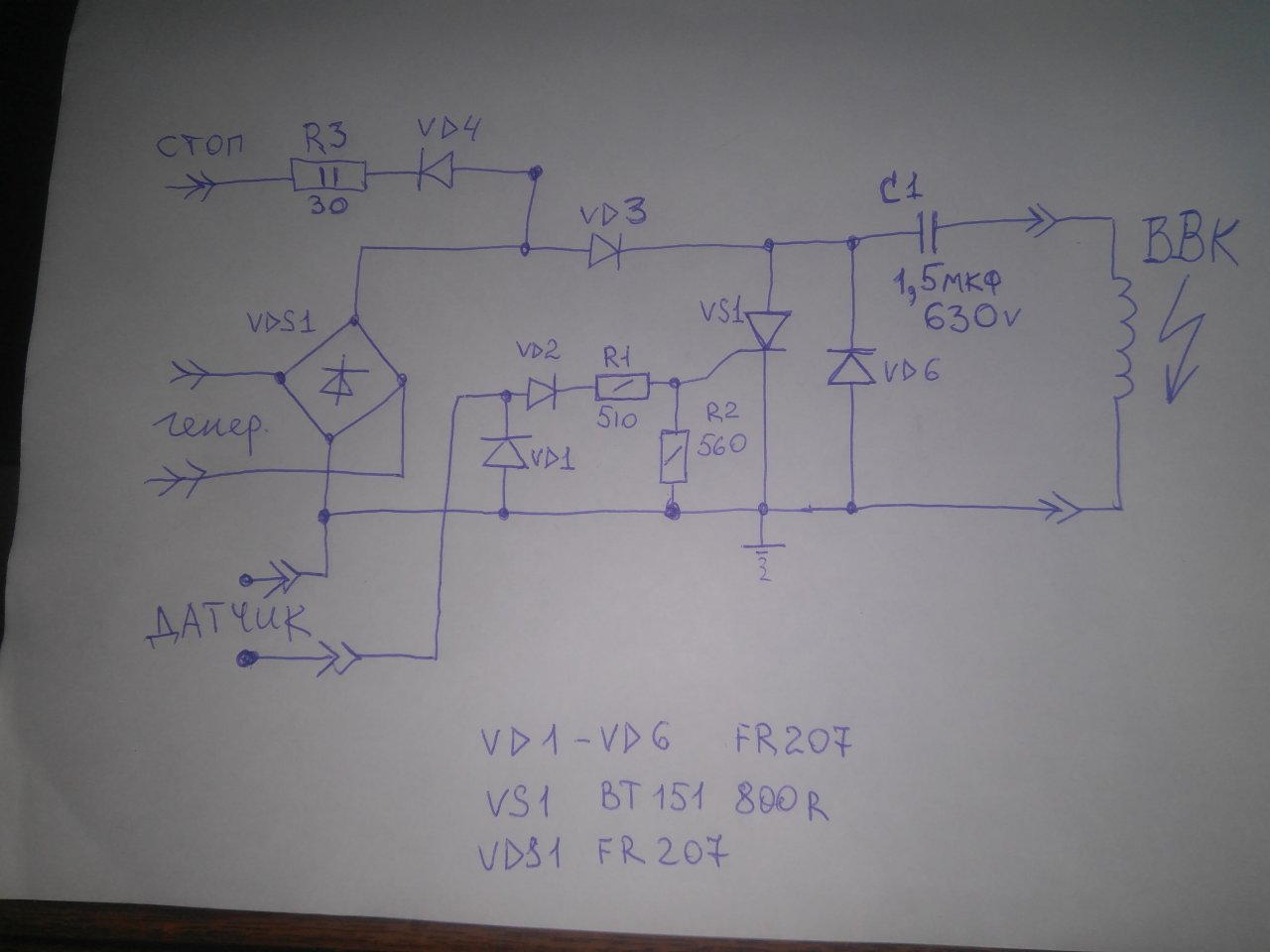

192135подскажите данная схема подойдет для маркерного зажигания, и как подбирать резисторы для нормальной работы мотора?


ovchinnikov 1966

капитан 1-го ранга
Регистрация
29.01.2012
Сообщения
8 203
Карма
947
Имя
Alex
Лодка
Terhi 405. Flinc 320
Мотор
Johnson, Evenrud, Chrysler............

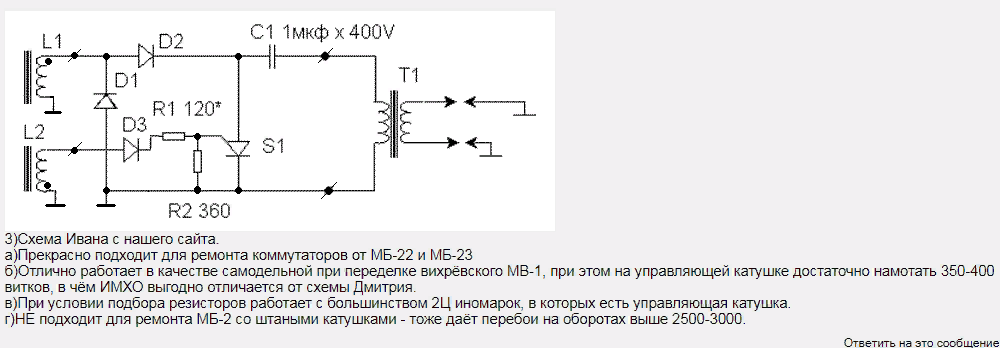

Вложения

yoric

капитан 1-го ранга
Регистрация
06.05.2012
Сообщения
4 003
Карма
256
Город
Нью-сибирск
Имя
Йорик, в миру Юрий
Лодка
Ока4
Мотор
П25х2
А VD1, VD3, VD4 не лишние?


ovchinnikov 1966

капитан 1-го ранга
Регистрация
29.01.2012
Сообщения
8 203
Карма
947
Имя
Alex
Лодка
Terhi 405. Flinc 320
Мотор
Johnson, Evenrud, Chrysler............

Сергей Б

капитан 1-го ранга
Регистрация
09.12.2017
Сообщения
3 916
Карма
967
Возраст
56
Город
Москва
Имя
Сергей
Лодка
Флинк 320 ТЛА
Мотор
МиннКота 35 + литий 100 а.ч.
Остальные не дают конденсатору разрядиться в кнопку.
