До открытия физического явления самоиндукции да, ВВ трансформатор брал энергию из космоса.
Не припомню я такого явления в магнето. http://fizmat.by/kursy/jelektromagnt/samoindukc

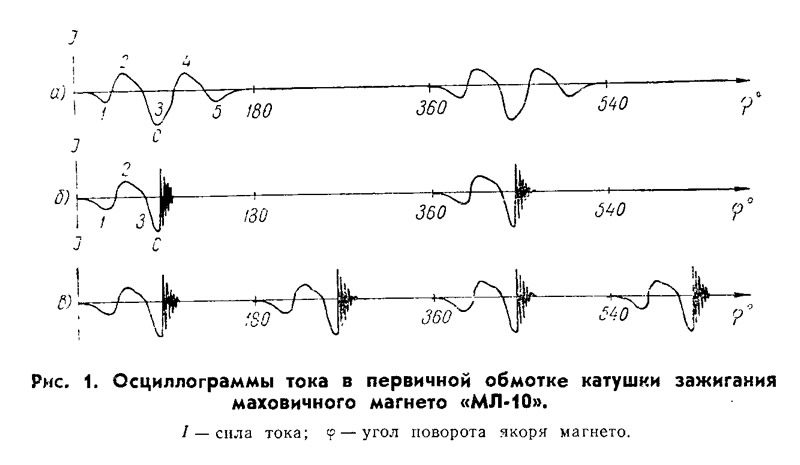

Может всё же период тока питает ВВ трансформатор, ну или обмотку генераторной катушки зажигания?

185096


А может у нас АКБ подключена скрытно? :hahaha::hahaha:

185099

Последнее редактирование:

Сергей Б

капитан 1-го ранга
Регистрация
09.12.2017
Сообщения
3 801
Карма
931
Возраст
56
Город
Москва
Имя
Сергей
Лодка
Флинк 320 ТЛА
Мотор
МиннКота 35 + литий 100 а.ч.
Так. Не представляю себе подобное магнето, забыл, лет 25 прошло, но интересно, прерыватель замкнут всегда, или замыкается только перед тем как разомкнуться в нужный момент. Видел такие как на жигулёвском распредвалу, всегда замкнутые, и видел с ложбинкой, который всегда разомкнут, и замыкается на несколько градусов.


bosya

капитан 1-го ранга
Регистрация
02.07.2014
Сообщения
1 567
Карма
226
Город
Украина
Имя
Александр
Лодка
Колибри К-280, Колибри КМ-300->>МКМ, Романтика-2 ->>Автобот,
Мотор
Прибой->Ветерок-8Э->Ветерок-12 ->>, Fisher 2.5->> Hidea HD3.0FHS, Москва-М, Привет-22
Давно было, сел магнит на Д5. Подключил 3.5В акк от шахтерского фонаря к контактам и бобина. На день гонять хватало.
У контактов есть понятие: угол замкнутого состояния контактов. У МН-1 это около 240град.


Сергей Б

капитан 1-го ранга
Регистрация
09.12.2017
Сообщения
3 801
Карма
931
Возраст
56
Город
Москва
Имя
Сергей
Лодка
Флинк 320 ТЛА
Мотор
МиннКота 35 + литий 100 а.ч.
Охренеть, это же сколько электричества расходуется на нагрев Вселенной.


bosya

капитан 1-го ранга
Регистрация
02.07.2014
Сообщения
1 567
Карма
226
Город
Украина
Имя
Александр
Лодка
Колибри К-280, Колибри КМ-300->>МКМ, Романтика-2 ->>Автобот,
Мотор
Прибой->Ветерок-8Э->Ветерок-12 ->>, Fisher 2.5->> Hidea HD3.0FHS, Москва-М, Привет-22
А почему на нагрев? Может магнитными полями компенсируется.


Сергей Б

капитан 1-го ранга
Регистрация
09.12.2017
Сообщения
3 801
Карма
931
Возраст
56
Город
Москва
Имя
Сергей
Лодка
Флинк 320 ТЛА
Мотор
МиннКота 35 + литий 100 а.ч.
Да, тут проблема в другом, сердечник с замкнутой обмоткой очень плохо намагничивается, упирается, по этому нагруженный генератор туже крутится, как бы искра потенциально меньше, чем в более сложной схеме на транзисторе.


Андрей-3-1

капитан 2-го ранга
Регистрация
11.09.2016
Сообщения
1 366
Карма
328
Город
Самара
Лодка
Гладиатор 330, Профмарин 370
Мотор
Салют, Ветерок 8-12, Вихрь-30, Ямаха-25, МТР-2.5, Джонсон-25.
Давно собирался поставить на мотор тепловой выключатель зажигания. На 1 цилиндр. Пока собирался, мотор спалил. Водоросли мелкие забили вход у заборника. Хотя заметил и заглушил мотор вроде быстро, цилиндрам всё-ж таки досталось - задиры пошли.
Так что очень рекомендую - добавляйте в схемы термовыключатели!!!


Сергей Б

капитан 1-го ранга
Регистрация
09.12.2017
Сообщения
3 801
Карма
931
Возраст
56
Город
Москва
Имя
Сергей
Лодка
Флинк 320 ТЛА
Мотор
МиннКота 35 + литий 100 а.ч.
Мне как то обломилась упаковка терморегуляторов от накопительного водонагревателя Аристон, установил всем, чей мотор подвергался расчленению, там с одной стороны сильфон с мощными контактами, и медная трубка с медным боченком, температура какраз наша, ставится напротив выхлопного окна, под отверстием с водой, вода кончается - срабатывает через 7-10 секунд, уже раз пять помогло не перегреть.
Пишу с компьютера у которого 64 Мб оперативной памяти и сцуко работает, Линукс чудеса творит.

Последнее редактирование:

танкист

капитан 1-го ранга
Регистрация
15.11.2014
Сообщения
9 355
Карма
1 841
Город
г. Пермь
Имя
Андрей
Лодка
Прогресс-4
Мотор
Нептун-23 Вихрь-25 Вихрь-30 Ветерок-8М Johnson-60
танкист сказал(а):
Калькулятор расчета делителя напряжения, калькулятор онлайн, конвертер
Калькулятор расчета делителя напряжения поможет вам рассчитать выходное напряжение электрической цепи с резистивным или ёмкостным делителем напряжения, по значениям входного напряжения, сопротивлениям резисторов и емкостям конденсаторов.
www.calc.ru
www.calc.ru

УВАЖАЕМЫЙ, но там ведь (в калькуляторе) надо номинал одного сопротивления знать? или я что то не понимаю.
ну не посылай ты пожалуйста сразу, обьясни. (это моя вторая попытка узнать про это сопротивление)
Роберт- вот схема включения тиристора. В ней как видишь тот же самый делитель.
Собери схему на столе с тиристором ВТ-151.
Вместо Rн подключи лампу накаливания 220 вольт 15 ватт. (в холодильнике для освещения такие применяют)
Далее вместо R1, установи переменный резистор 10 ком.
На управление тиристором, подай напряжение 5 вольт.
Вращая движок резистора найди начало открытия тиристора. Лампа должна загореть в полный накал.
Измерь ток и напряжение на управляющем электроде тиристора.
Далее подай напряжение 15 вольт не меняя положение движка резистора.
Опять измерь ток и напряжение на управляющем электроде тиристора.
После нужно сделать замер сопротивления переменного резистора.
Далее подставь полученное сопротивление R1 и R2 и напряжение на входе делителя в калькулятор. Рассчитай и сравни показания, на управляющем электроде тиристора и в калькуляторе.
Таким образом ты увидишь как работает делитель напряжения от генераторной катушки ПЛМ.
И тут уже не трудно догадаться, как настроить делитель и какие номиналы ему нужны для каждого конкретного тиристора.

188649


Если ты не понял всей сути написанного, к сожалению я уже вряд ли смогу тебе что то объяснить.
Ибо проще уже не бывает.


Voivano

контр-адмирал
Команда форума
Регистрация
11.08.2016
Сообщения
2 565
Карма
1 070
Возраст
60
Город
Ачинск
Имя
Владимир
Лодка
Селенга 330 Про (нднд)
Мотор
Ветерок 8, Ветерок 12, Yamaha 6E3S (5CSMH), Москва М, Гибрид 7 лс. Стрела,
Андрей, так в этой схеме падение напряжения на R2 всегда постоянно, примерно 0.7 В. Здесь R2 забирает часть тока, идущего на УЭ. Я уже писал, что симулятор выдает номинал для тиристоров типа BT151 около 39 Ом. Хотя и номинал 51 ом, тоже не перегружает тиристор. Более опасно для схемы - намотка управляющий обмотки более толстым проводом, когда ее активное сопротивление около 20 ом. Тогда надо подбирать R1, а при сопротивлении обмотки 50 ом, он не нужен. Схема работает нормально. Если магниты маховика не касаются сердечников катушек.


танкист

капитан 1-го ранга
Регистрация
15.11.2014
Сообщения
9 355
Карма
1 841
Город
г. Пермь
Имя
Андрей
Лодка
Прогресс-4
Мотор
Нептун-23 Вихрь-25 Вихрь-30 Ветерок-8М Johnson-60
Андрей, так в этой схеме падение напряжения на R2 всегда постоянно, примерно 0.7 В. Здесь R2 забирает часть тока, идущего на УЭ. Я уже писал, что симулятор выдает номинал для тиристоров типа BT151 около 39 Ом. Хотя и номинал 51 ом, тоже не перегружает тиристор. Более опасно для схемы - намотка управляющий обмотки более толстым проводом, когда ее активное сопротивление около 20 ом. Тогда надо подбирать R1, а при сопротивлении обмотки 50 ом, он не нужен. Схема работает нормально. Если магниты маховика не касаются сердечников катушек.
Володь, дело в том что Роберт имеет ввиду делитель в зажигании МБ-22, МБ-23.
Там и датчик свой и делитель настраивается в определенную точку амплитуды полупериода.
А мой пример, всего лишь пояснение как работает делитель.
Соберет схему, покрутит резистор, измерит токи и напряжения и собственно придет понимание что куда править и как это работает.
Далее по осциллограмме выберет на амплитуде нужное напряжение и настроит делитель под конкретный мотор, под конкретный тиристор и под конкретную магнитную систему.


Voivano

контр-адмирал
Команда форума
Регистрация
11.08.2016
Сообщения
2 565
Карма
1 070
Возраст
60
Город
Ачинск
Имя
Владимир
Лодка
Селенга 330 Про (нднд)
Мотор
Ветерок 8, Ветерок 12, Yamaha 6E3S (5CSMH), Москва М, Гибрид 7 лс. Стрела,
А-а-а :):pardon:


РобертНСК

капитан 3-го ранга
Регистрация
09.07.2013
Сообщения
579
Карма
16
Город
НСО Завьялово
Имя
Роберт
Лодка
обь
Мотор
вихрь30
На управление тиристором, подай напряжение 5 вольт.
Вращая движок резистора найди начало открытия тиристора. Лампа должна загореть в полный накал.
Измерь ток и напряжение на управляющем электроде тиристора.
Далее подай напряжение 15 вольт не меняя положение движка резистора.
Опять измерь ток и напряжение на управляющем электроде тиристора.
После нужно сделать замер сопротивления переменного резистора.
не корректная задача. номинал резистора не изменится, что от 15 что от 5. ток и напр изменятся. вот ты привяжи ТОК через делитель к току открывания тиристора ( это мои предположения и я хотел или потвердить их или опровергнуть).
собирая коммутаторы я нижний резистор ставлю по ТВОИМ рекомендациям с форума, за что и благодарен. верхний подбираю под конкретную систему.


танкист

капитан 1-го ранга
Регистрация
15.11.2014
Сообщения
9 355
Карма
1 841
Город
г. Пермь
Имя
Андрей
Лодка
Прогресс-4
Мотор
Нептун-23 Вихрь-25 Вихрь-30 Ветерок-8М Johnson-60
не корректная задача. номинал резистора не изменится, что от 15 что от 5. ток и напр изменятся. вот ты привяжи ТОК через делитель к току открывания тиристора ( это мои предположения и я хотел или потвердить их или опровергнуть).
собирая коммутаторы я нижний резистор ставлю по ТВОИМ рекомендациям с форума, за что и благодарен. верхний подбираю под конкретную систему.
Роберт, тебе что трудно собрать схему и сделать замеры, тока и напряжения!?
Зачем строить предположения, если можно увидеть всё своими глазами?


РобертНСК

капитан 3-го ранга
Регистрация
09.07.2013
Сообщения
579
Карма
16
Город
НСО Завьялово
Имя
Роберт
Лодка
обь
Мотор
вихрь30
Роберт, тебе что трудно собрать схему и сделать замеры, тока и напряжения!?
ВСЕ, достало. завтра дождик, ветер. рыбалки наверное не будет. СОБЕРУ. но и ты не соскакивай тогда.


танкист

капитан 1-го ранга
Регистрация
15.11.2014
Сообщения
9 355
Карма
1 841
Город
г. Пермь
Имя
Андрей
Лодка
Прогресс-4
Мотор
Нептун-23 Вихрь-25 Вихрь-30 Ветерок-8М Johnson-60
ВСЕ, достало. завтра дождик, ветер. рыбалки наверное не будет. СОБЕРУ. но и ты не соскакивай тогда.
Я вообще то на море хотел слетать на недельку, но ради такого случая, придется видимо задержаться. :hahaha::lol:


Сергей Б

капитан 1-го ранга
Регистрация
09.12.2017
Сообщения
3 801
Карма
931
Возраст
56
Город
Москва
Имя
Сергей
Лодка
Флинк 320 ТЛА
Мотор
МиннКота 35 + литий 100 а.ч.
Андрей, зря, на Кипре сейчас самый сенокос.


РобертНСК

капитан 3-го ранга
Регистрация
09.07.2013
Сообщения
579
Карма
16
Город
НСО Завьялово
Имя
Роберт
Лодка
обь
Мотор
вихрь30

танкист

капитан 1-го ранга
Регистрация
15.11.2014
Сообщения
9 355
Карма
1 841
Город
г. Пермь
Имя
Андрей
Лодка
Прогресс-4
Мотор
Нептун-23 Вихрь-25 Вихрь-30 Ветерок-8М Johnson-60

РобертНСК

капитан 3-го ранга
Регистрация
09.07.2013
Сообщения
579
Карма
16
Город
НСО Завьялово
Имя
Роберт
Лодка
обь
Мотор
вихрь30
так что давай собирай схему.

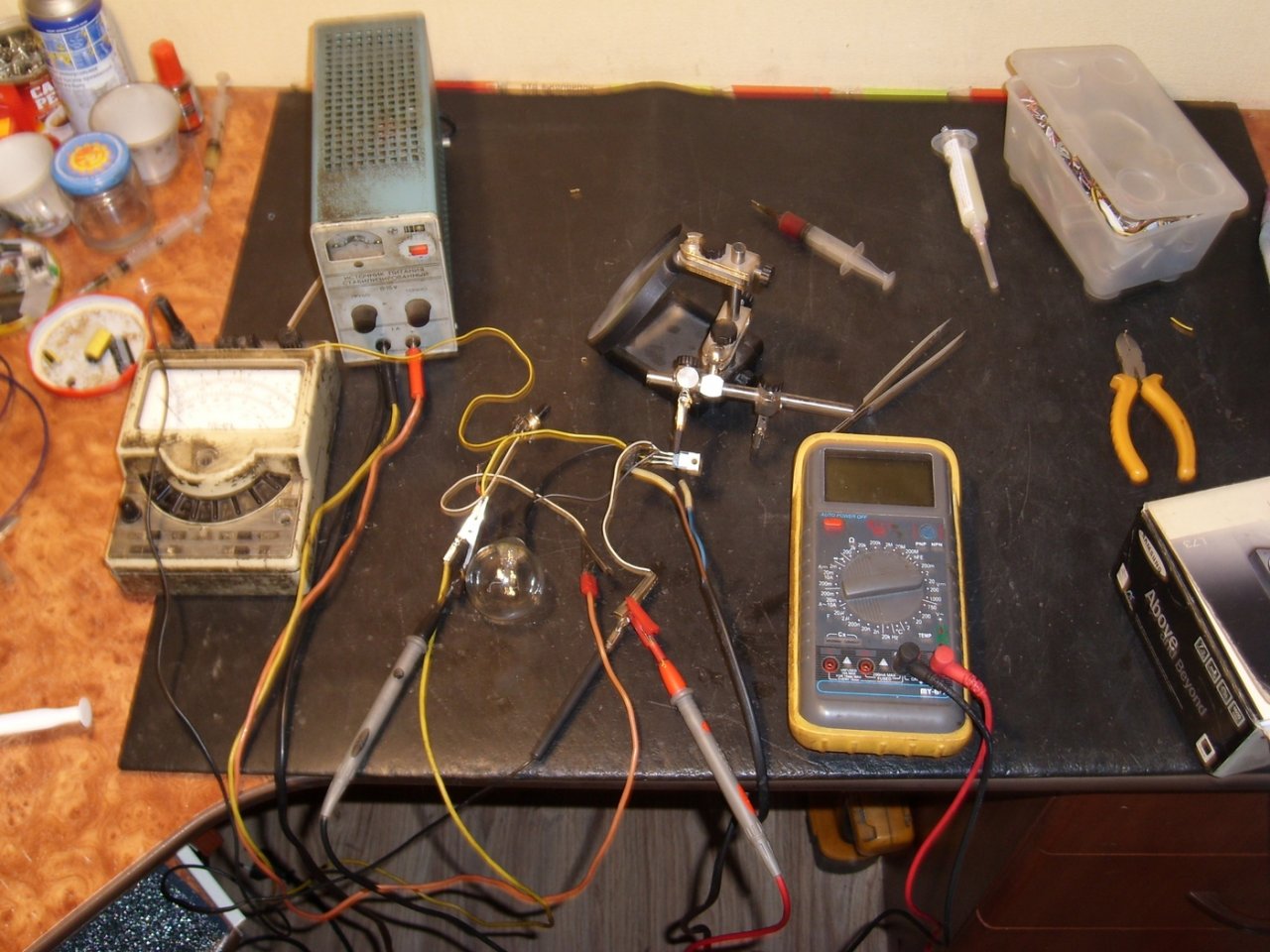

результаты лабораторной
при 5 вольтах на входе, на тиристоре .лампа загорелась в полный накал. верхнее плечо (переменник) 250 ОМ, нижнее 50 ОМ.
напр 0.7в
ток 0.006А
при 15 вольтах на входе
напр 1,5В
ток за Ампер зашкалил и сгорел переменный резистор.
искать провлочное сопротивление или тенденция понятна?
что, куда подставлять в калькулятор.
первая часть задачи сходится с калькулятором, вторая на 1 вольт отличается (возможно сопротивление начало подгорать раньше чем дым пошел.


Вложения

танкист

капитан 1-го ранга
Регистрация
15.11.2014
Сообщения
9 355
Карма
1 841
Город
г. Пермь
Имя
Андрей
Лодка
Прогресс-4
Мотор
Нептун-23 Вихрь-25 Вихрь-30 Ветерок-8М Johnson-60
результаты лабораторной

искать провлочное сопротивление или тенденция понятна?

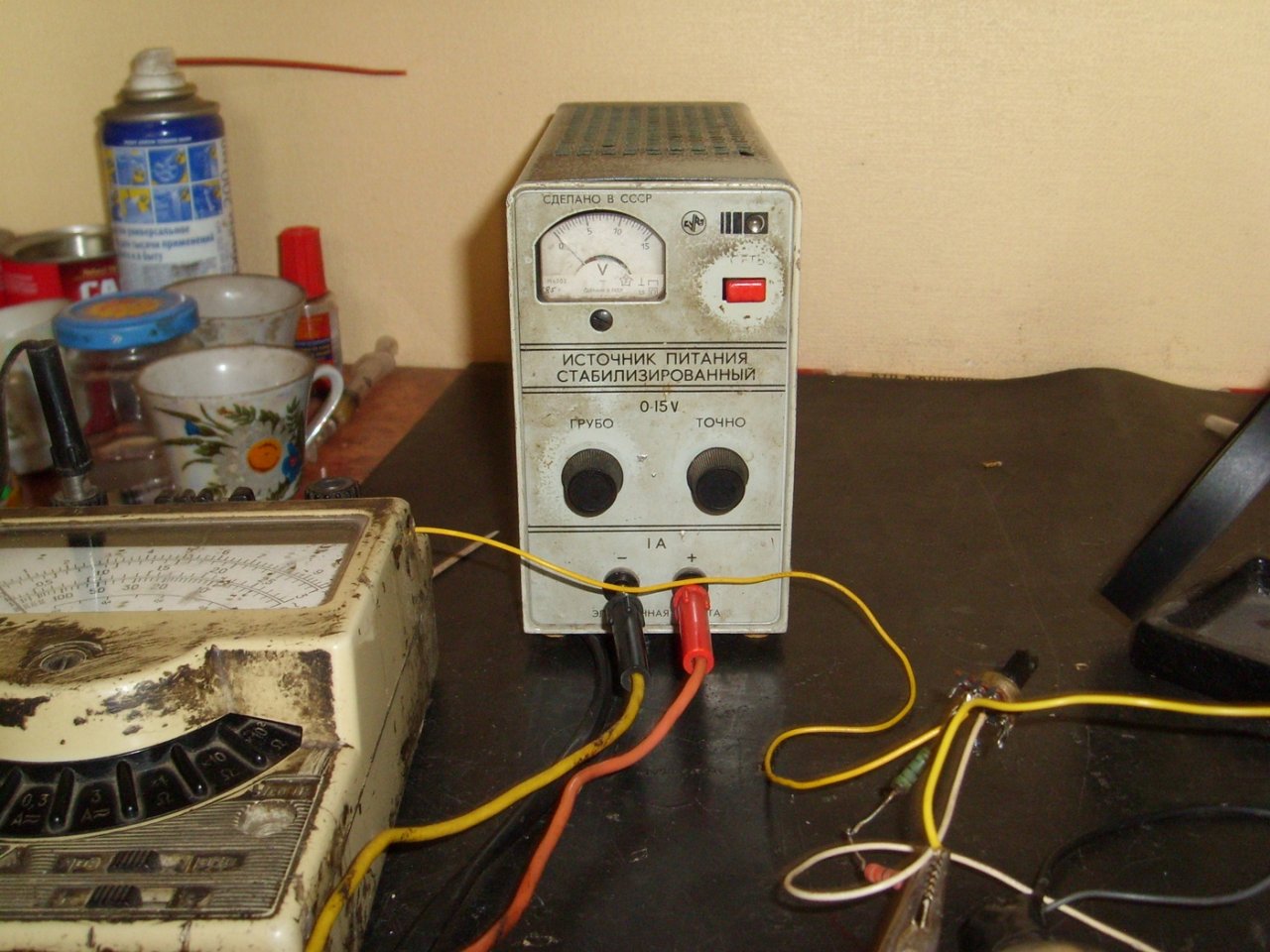

Нужен источник с малой мощностью.
То есть нужен блок питания 5-15 ватт.
Такие блоки распространены.
189156


при 15 вольтах на входе
напр 1,5В
ток за Ампер зашкалил и сгорел переменный резистор.
Ток надо измерять на управляющем электроде тиристора.
Нужны эти показания.


РобертНСК

капитан 3-го ранга
Регистрация
09.07.2013
Сообщения
579
Карма
16
Город
НСО Завьялово
Имя
Роберт
Лодка
обь
Мотор
вихрь30

Вложения

танкист

капитан 1-го ранга
Регистрация
15.11.2014
Сообщения
9 355
Карма
1 841
Город
г. Пермь
Имя
Андрей
Лодка
Прогресс-4
Мотор
Нептун-23 Вихрь-25 Вихрь-30 Ветерок-8М Johnson-60
