Надежная схема зажигания для МБ-2, МН-1, МВ-1

[vovik703]

Re: Надежная схема для МБ-2, МН-1, МВ-1.

ну то есть если смотреть сверху на основание то эту катушку надо поставить вместо левой катушки контактной....и если она вообще одна будет стоять на основании работать должно????неужели в схеме ошибка??



[lapan]

Re: Надежная схема для МБ-2, МН-1, МВ-1.

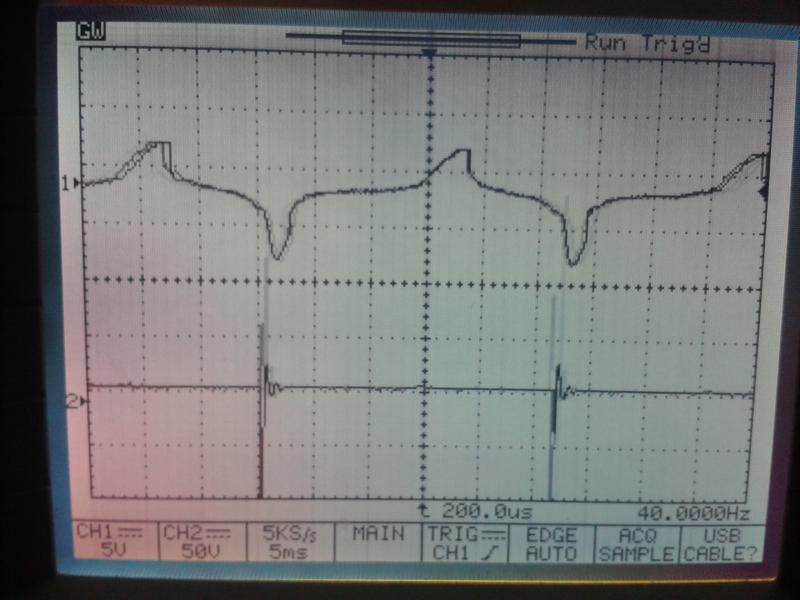

это перед д 1 и на бобине



[lapan]

Re: Надежная схема для МБ-2, МН-1, МВ-1.

на вольтаж не смотри, мерел через делители



[дмитрий22]

Re: Надежная схема для МБ-2, МН-1, МВ-1.

ну то есть если смотреть сверху на основание то эту катушку надо поставить вместо левой катушки контактной....и если она вообще одна будет стоять на основании работать должно????неужели в схеме ошибка??

Какой у тебя мотор?Если Вихрь-какой маховик и панель?



[vovik703]

Re: Надежная схема для МБ-2, МН-1, МВ-1.

у меня нептун мн-1



[vovik703]

Re: Надежная схема для МБ-2, МН-1, МВ-1.

вот щас смотрю схему свою и помоему я тиристор не так припаял какой контакт анод катод и управ.????



[дмитрий22]

Re: Надежная схема для МБ-2, МН-1, МВ-1.

Если в шапке темы не видно, то здесь http://lodka.mobi/ustanovka-esz/mn-1-neptunprivet/



[vovik703]

Re: Надежная схема для МБ-2, МН-1, МВ-1.

да, правильно поставил я, просто начал сомневаться из за отсутствия искры....спасибо



[vovik703]

Re: Надежная схема для МБ-2, МН-1, МВ-1.

а какое обозначение должно быть на выходных кондерах??? у меня 2j105k?



[дмитрий22]

Re: Надежная схема для МБ-2, МН-1, МВ-1.

искры нет не из-за кондеров.Ищи другую ошибку



[vovik703]

Re: Надежная схема для МБ-2, МН-1, МВ-1.

меня интересует где катод анод на ножках управляющего диода может я их перепутал????на всех сайтах по разному пишут



[vovik703]

Re: Надежная схема для МБ-2, МН-1, МВ-1.

как добавить фото???



[Pilot-by]

Re: Надежная схема для МБ-2, МН-1, МВ-1.

а что это такое управляющий диод?
PS полоска на диоде (или кольцо) на схеме обозначено так, И ЭТО КАТОД!!.



[vovik703]

Re: Надежная схема для МБ-2, МН-1, МВ-1.

имею ввиду тиристор..



[Pilot-by]

Re: Надежная схема для МБ-2, МН-1, МВ-1.

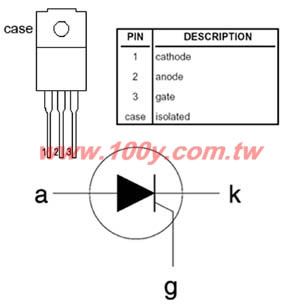

на тебе тиристор



[vovik703]

Re: Надежная схема для МБ-2, МН-1, МВ-1.

спасибо...все так же....



[vovik703]

Re: Надежная схема для МБ-2, МН-1, МВ-1.

что где не так?



[дмитрий22]

Re: Надежная схема для МБ-2, МН-1, МВ-1.

что где не так?

Все.Устал я.

На мотолодке,в свое время,Лукич убеждал не делать



[Pilot-by]

Re: Надежная схема для МБ-2, МН-1, МВ-1.

сделано очень неаккуратно. где то или сопля или не спаяно..... отключай управляющий и смотри что на аноде тиристора



[vovik703]

Re: Надежная схема для МБ-2, МН-1, МВ-1.

всем спасибо!!кроме критики помощи не увидел.................



[Pilot-by]

Re: Надежная схема для МБ-2, МН-1, МВ-1.

.....или не хотел. удачи...



[ribac666]

Re: Надежная схема для МБ-2, МН-1, МВ-1.

vovik703 здесь более чем достаточно информации чтобы спаять этот коммутатор самому не прибегая к помощи и достаточно данных для самостоятельной работы над собственными ошибками, проще спаять еще несколько коммутаторов для того чтобы понять где допустил ошибку, или признать что это не для тебя и обратится к знакомым электронщикам.



[Каланчин]

Re: Надежная схема для МБ-2, МН-1, МВ-1.

что где не так?

Первое что не так, удали на макетке все пятачки жалом паяльника.
Даже на фото видны перемычки.
Монтаж проведи выводами деталей.



[дмитрий22]

Re: Надежная схема для МБ-2, МН-1, МВ-1.

В доброй половине случаев причина неисправности в печатке.Зачем ее делать?В чем причина,что куча людей упорно трудятся над печатной платой для десятка деталей?Не могу понять.

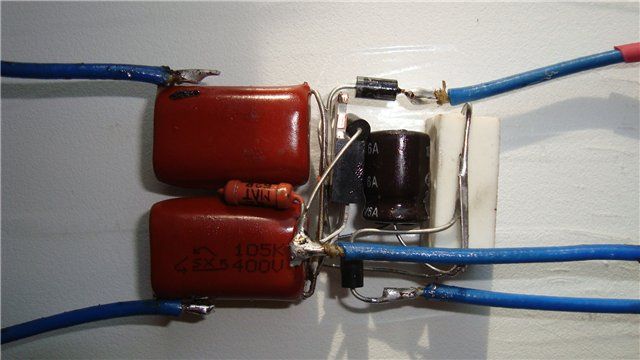

Вот в такой компоновке помещается в размеры спичечного коробка.Залил эпоксидкой или чем еще и без гемора.



[Pilot-by]

Re: Надежная схема для МБ-2, МН-1, МВ-1.

да печатки ладно, тут кому что по душе. сразу оно бы заработало с большой вероятностью, вот как на долго другой вопрос, пока не отсыреет, или детали от вибрации не отвалятся... так а у него же насрано, извините за выражение, со стороны дорожек, разве это нормальная печатка? а намекнули - обиды корчит.

а если по уму, то полностью согласен, нахер эта печатка тут нужна. лень бы даже делать её было.
