Re: Надежная схема для МБ-2, МН-1, МВ-1.

Crook сказал(а):
Спасибо,Alexnow! Расположение полюсов магнитов на маховике относительно паза под шпонку на МВ-1 рояля не играет? А на МБ-2?
Расположение магнитов точно влияет на момент искрообразования при изготовлении зажигания по схеме Дмитрия. Вообще я не великий специалист )) Про МБ-2 лучше дождаться ответа специалистов. А в чем причина вопроса про полюса?


Crook

старшина 1ст.
Регистрация
25.05.2012
Сообщения
84
Карма
2
Имя
Евгений
Лодка
Прогресс-2
Мотор
Вихрь-25
Re: Надежная схема для МБ-2, МН-1, МВ-1.

Достались на халяву 2 Вихря 25, у них у одного МВ-1, у второго МБ-2. Решил для начала сделать из двух один... Изначально ориентировался на МБ-2, типа современнее. Но у него на маховике были севшие в ноль магниты, свой вес на батарее не держали. А где сильные взять? Да вот же они, на маховике с МВ-1! Взял... Магниты помечал, где какой стоял. А магнето МБ-2 оказалось дохлое, причем обе цепи. Откатился на МВ-1, а магниты на него где взять? Правильно, с МБ-2! Переставил тем же макаром обратно. Но блин засада, магниты сильные, конденсаторы держат, катушки звонятся, ТЛМ новые, свечи новые, контакты тоже в порядке, соединять там два провода всего, а искры нету. Вот грешу на магниты, может перепутал как то и поэтому нет искры?


lednic606

вице-адмирал
Команда форума
Регистрация
25.04.2011
Сообщения
18 866
Карма
904
Город
Саратов
Имя
Дмитрий
Лодка
Нептун-3,Прогресс-2,2М, Сарепта(были) ,Орионбот 53НТ Pro, АКВА ОПТИМА 260(есть).
Мотор
Вихрь М; Honda BF90; Honda BF2
Re: Надежная схема для МБ-2, МН-1, МВ-1.

Crook сказал(а):
а магниты на него где взять? Правильно, с МБ-2! Переставил..
И "убил" маховик!!! :shock: :( .
Теперь для работы маховика МБ-2 требуется :
1)Вернуть магниты на свой маховик.
2)отбалансировать ;
3)размагнитить с последующим намагничиванием.

Если все эти процедуры дадут положительный результат, то тебе повезло и можно собирать и пробовать зажигание... а если хорошего результата небудет, то ищи маховик! :yes: :pardon:


Alexnow

старшина 1ст.
Регистрация
27.04.2012
Сообщения
82
Карма
5
Имя
Алексей
Лодка
Магеллан-3500(2000г.), Прогресс-2 (1975г.)
Мотор
Nissan Marine 3,5 (продан)-Parsun 9.9 4T(куплен) ; Вихрь-20, 30; Москва 10, 12
Re: Надежная схема для МБ-2, МН-1, МВ-1.

Crook, если получится вернуть магниты на свои места на маховике от МВ-1 то можно и на нем зажигание сделать, если он такой - "4.119-700" (четыре магнита через 90 гр. с длинными башмаками) (Страшкевич "Вихрь без секретов" стр. 65). Если катушки зажигания (под маховиком) от МБ-2 не пробиты (тестером сопротивление померь), то просто спаяй схему с шапки темы.


Pilot-by

капитан 1-го ранга
Регистрация
20.09.2010
Сообщения
5 255
Карма
154
Имя
--
Лодка
--
Мотор
--
Re: Надежная схема для МБ-2, МН-1, МВ-1.

lednic606, привет, а чего убил в кавычках? убил по настоящему, магниты тронул - маховик выкинь. :hahaha:


Crook

старшина 1ст.
Регистрация
25.05.2012
Сообщения
84
Карма
2
Имя
Евгений
Лодка
Прогресс-2
Мотор
Вихрь-25
Re: Надежная схема для МБ-2, МН-1, МВ-1.

Lednic606, магниты изначально были на маховике МВ-1, потом были переставлены на МБ-2, а потом обратно на МВ-1, на те же места...Могло это убить маховик?
Alexnow, катушки на МБ-2 звонятся, с этим порядок. Просто МВ-1 понимаю как работает, а электронную при всех ее очевидных плюсах нет. А встать посреди реки с тем, что не понимаю, что то я очкую. Не, я схему Дмитрия обязательно спаяю, но у меня сейчас задача просто мотор запустить, хоть на чем, послушать его, я же всю зиму его вылизывал.


Pilot-by

капитан 1-го ранга
Регистрация
20.09.2010
Сообщения
5 255
Карма
154
Имя
--
Лодка
--
Мотор
--
Re: Надежная схема для МБ-2, МН-1, МВ-1.

маховик теперь ищи. а то этим уже и по голове получить можешь, до запускаешься.


Crook

старшина 1ст.
Регистрация
25.05.2012
Сообщения
84
Карма
2
Имя
Евгений
Лодка
Прогресс-2
Мотор
Вихрь-25
Re: Надежная схема для МБ-2, МН-1, МВ-1.

Pilot-by, спасибо, успокоил :'(... Магнитить сейчас буду этот маховик. Он у меня полированный.
Не, правда, а почему снятие магнитов и установка их обратно на родные места убивает маховик? Что меняется?


Pilot-by

капитан 1-го ранга
Регистрация
20.09.2010
Сообщения
5 255
Карма
154
Имя
--
Лодка
--
Мотор
--
Re: Надежная схема для МБ-2, МН-1, МВ-1.

тем, что они установлены не на родные места. и помечай\не помечай, а как с завода всё равно не сделаешь. и на больших оборотах это скажется.
Crook сказал(а):
Он у меня полированный.
да хоть золотой


дмитрий22

капитан 2-го ранга
Регистрация
11.05.2010
Сообщения
1 472
Карма
160
Город
Украина,Херсон
Имя
Дмитрий
Лодка
"Крым"; "Кайман-305";"Пелла Фиорд 430"
Мотор
Джонсон 15 4-т, Ветерок-12, Вихри
Re: Надежная схема для МБ-2, МН-1, МВ-1.

Pilot-by сказал(а):
тем, что они установлены не на родные места. и помечай\не помечай, а как с завода всё равно не сделаешь. и на больших оборотах это скажется.
Полностью согласен.В тех паре случаев,что мне довелось разбирать маховики,нормальной работы добиться не удалось после сборки.Это давно было и урок усвоил,больше к ним не лезу.


Nesterenko_r

матрос
Регистрация
01.07.2011
Сообщения
6
Карма
0
Re: Надежная схема для МБ-2, МН-1, МВ-1.

Подскажите, пожалуйста, кто-нибудь, сколько витков и какого провода на родных катушках зажигания МН-1 (которые под маховиком).


lednic606

вице-адмирал
Команда форума
Регистрация
25.04.2011
Сообщения
18 866
Карма
904
Город
Саратов
Имя
Дмитрий
Лодка
Нептун-3,Прогресс-2,2М, Сарепта(были) ,Орионбот 53НТ Pro, АКВА ОПТИМА 260(есть).
Мотор
Вихрь М; Honda BF90; Honda BF2
Re: Надежная схема для МБ-2, МН-1, МВ-1.

Pilot-by сказал(а):
lednic606, привет, а чего убил в кавычках? убил по настоящему, магниты тронул - маховик выкинь. :hahaha:
Ну я в том смысле, что НЕ ИЗ РУЖЖА ДРОБЬЮ :jokingly:


дмитрий22

капитан 2-го ранга
Регистрация
11.05.2010
Сообщения
1 472
Карма
160
Город
Украина,Херсон
Имя
Дмитрий
Лодка
"Крым"; "Кайман-305";"Пелла Фиорд 430"
Мотор
Джонсон 15 4-т, Ветерок-12, Вихри
Re: Надежная схема для МБ-2, МН-1, МВ-1.

Nesterenko_r сказал(а):
Подскажите, пожалуйста, кто-нибудь, сколько витков и какого провода на родных катушках зажигания МН-1 (которые под маховиком).
Катушки системы зажигания изготавливаются путем рядовой намотки на сердечник 360 ± 5 витков провода марки ПЭВ-2 Ø0,57 мм.

Катушки системы освещения изготавливаются путем рядовой намотки на сердечник 160 ± 5 витков такого же провода Ø0,86 мм.


Nesterenko_r

матрос
Регистрация
01.07.2011
Сообщения
6
Карма
0
Re: Надежная схема для МБ-2, МН-1, МВ-1.

Большое спасибо, Дмитрий22. Провод нашел буду пробовать мотать.


Blackhawk

мл. лейтенант
Регистрация
01.03.2012
Сообщения
208
Карма
4
Лодка
Прогресс
Мотор
Вихрь30
Re: Надежная схема для МБ-2, МН-1, МВ-1.

Дмитрий22 спасибо за схему. Сегодня установил опробовал. Искра показалась слабой на родных ТЛМ (помоему, маленькие такие катушки) но тем не менее заводиться на холостых с пол оборота, практически нажал и отпустил кнопку стартёра. Холостые реально устойчивые, я и не думал что у меня мотор может так работать. Даже звук изменился.

Но возник вопрос про генератор: а сколько он должен выдавать на холостых? Я померил у меня где-то 6,5В это нормально для трёх катушек?


дмитрий22

капитан 2-го ранга
Регистрация
11.05.2010
Сообщения
1 472
Карма
160
Город
Украина,Херсон
Имя
Дмитрий
Лодка
"Крым"; "Кайман-305";"Пелла Фиорд 430"
Мотор
Джонсон 15 4-т, Ветерок-12, Вихри
Re: Надежная схема для МБ-2, МН-1, МВ-1.

Blackhawk-так и должно быть.Такой там генератор.


caltex

старшина 2ст.
Регистрация
26.04.2012
Сообщения
59
Карма
3
Город
Санкт-Петербург
Имя
Николай
Лодка
фрегат М-350F + крым
Мотор
нептун23 +suzuki DT40
Re: Надежная схема для МБ-2, МН-1, МВ-1.

Дмитрий22, вопрос по проводу для намотки.пойдет ли такой "WIK01N, Провод эмалированный (обмоточный) d=0.1мм", или искать что-то из тех о которых здесь говорилось?


Владимир45

ст. матрос
Регистрация
12.05.2010
Сообщения
33
Карма
1
Город
Новокуйбышевск
Имя
Владимир
Лодка
Прогресс4
Мотор
Ямаха 40 эндуро
Re: Надежная схема для МБ-2, МН-1, МВ-1.

Дмитрий22 У меня такой вопрос Схему обязательно заземлять на двигатель или нет?


дмитрий22

капитан 2-го ранга
Регистрация
11.05.2010
Сообщения
1 472
Карма
160
Город
Украина,Херсон
Имя
Дмитрий
Лодка
"Крым"; "Кайман-305";"Пелла Фиорд 430"
Мотор
Джонсон 15 4-т, Ветерок-12, Вихри
Re: Надежная схема для МБ-2, МН-1, МВ-1.

caltex сказал(а):
Дмитрий22, вопрос по проводу для намотки.пойдет ли такой "WIK01N, Провод эмалированный (обмоточный) d=0.1мм", или искать что-то из тех о которых здесь говорилось?
Пойдет


дмитрий22

капитан 2-го ранга
Регистрация
11.05.2010
Сообщения
1 472
Карма
160
Город
Украина,Херсон
Имя
Дмитрий
Лодка
"Крым"; "Кайман-305";"Пелла Фиорд 430"
Мотор
Джонсон 15 4-т, Ветерок-12, Вихри
Re: Надежная схема для МБ-2, МН-1, МВ-1.

Владимир45 сказал(а):
Дмитрий22 У меня такой вопрос Схему обязательно заземлять на двигатель или нет?
Да,надо.


mehanikc

ст. лейтенант
Регистрация
10.03.2011
Сообщения
343
Карма
10
Возраст
54
Город
Лесосибирск Красноярский край
Имя
Сергей
Лодка
прогресс
Мотор
Вихрь-30Э Hidea 40
Re: Надежная схема для МБ-2, МН-1, МВ-1.

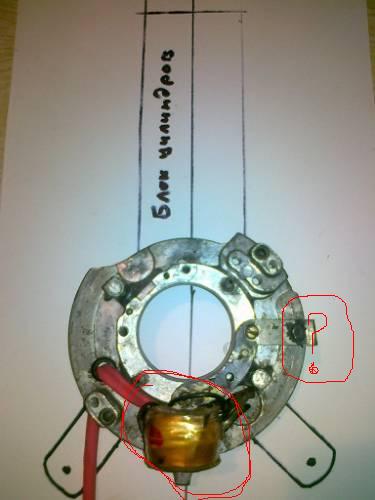

дмитрий здравствуйте я поставил ваше зажигание на основание МВ-1 с маховиком от МВ-2 (подвижное). катушка у меня стоит над рожком крепления возвратной пружыны основания,мотор заводится хорошо как на малых так и на средних оборотах, :good: вопрос такой правильно ли я поставил катушку или всетаки надо переместить на 90градусов? :unknown: а то впечатление такое что кто то за задницу держит :jokingly:


Вложения

дмитрий22

капитан 2-го ранга
Регистрация
11.05.2010
Сообщения
1 472
Карма
160
Город
Украина,Херсон
Имя
Дмитрий
Лодка
"Крым"; "Кайман-305";"Пелла Фиорд 430"
Мотор
Джонсон 15 4-т, Ветерок-12, Вихри
Re: Надежная схема для МБ-2, МН-1, МВ-1.

Если бы неправильно,мотор не завелся бы.Попробуй на ходу рукой опережение раньше отодвинуть за рычаг.Если поможет-подогни рычаг.


mehanikc

ст. лейтенант
Регистрация
10.03.2011
Сообщения
343
Карма
10
Возраст
54
Город
Лесосибирск Красноярский край
Имя
Сергей
Лодка
прогресс
Мотор
Вихрь-30Э Hidea 40
Re: Надежная схема для МБ-2, МН-1, МВ-1.

дмитрий22 сказал(а):
Если бы неправильно,мотор не завелся бы.Попробуй на ходу рукой опережение раньше отодвинуть за рычаг.Если поможет-подогни рычаг.
ОК.попробую :yes:


ovchinnikov 1966

капитан 1-го ранга
Регистрация
29.01.2012
Сообщения
8 863
Карма
1 324
Имя
Alex
Лодка
Terhi 405. Flinc 320
Мотор
Johnson, Evenrud, Chrysler.Terhi . Volvo Penta ///...
Re: Надежная схема для МБ-2, МН-1, МВ-1.

Подскажите.Мотор Нептун.Открутился винт крепления магнита (с потай головой на маховике).Сточилась почти вся шляпа.Магнит не болтался.Поставил другой винт, закрутил.Дисбаланс будет? Надо винт, на супер клей мертво зафиксировать?
Спасибо.


Pilot-by

капитан 1-го ранга
Регистрация
20.09.2010
Сообщения
5 255
Карма
154
Имя
--
Лодка
--
Мотор
--
Re: Надежная схема для МБ-2, МН-1, МВ-1.

как карта ляжет. ну так скажем, это не самый худший вариант. винт только, точь в точь такой же надо (вес). и на фиксатор резьбы какой нить посадить. мои мысли. ..... кстати открутился он не просто так, полагаю. обычно винты не откручиваются.
