Re: Надежная схема для МБ-2, МН-1, МВ-1.

Andreika сказал(а):
Александр,зачем вот так вот оголённые контакты прикрутил на свечах?С колпачками бы оставил.Если уж делать-так делать! :nea:
Ну а в целом насчёт крепления катушки классно придумал :good:

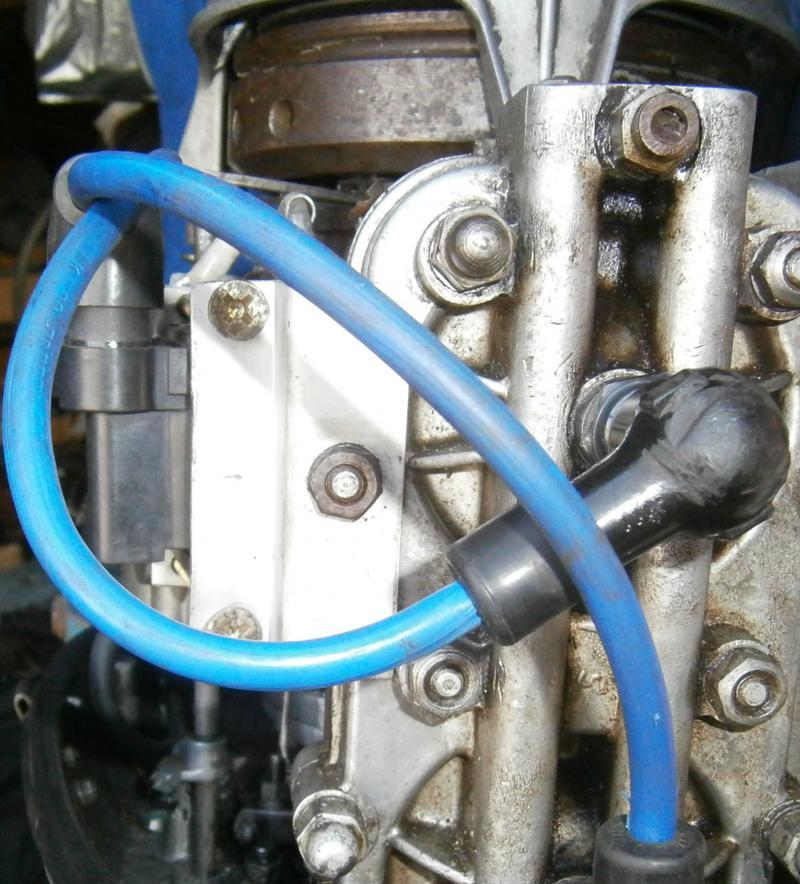

Вот здесь пришлось и послесарить.... немного.
Схемку спаял, крепление катушки, и еще на основании пластинку вырезал, такую как в теме .....под МН-1.
С колпачками я не стал создавать иллюзию красоты, от витринных вариантов толку нет.... слетают и не держатся как правило долго. Клиенту объяснил что нужно поискать.... а руки то чешутся.... быстрее на воду, вот и решили пока обойтись таким креплением, из за отсутствия достойных колпачков....
Зажигалка работает, остальное дело пользователя.....
Могу заметить, крепления достаточно хорошо придерживают провод и не слетят....

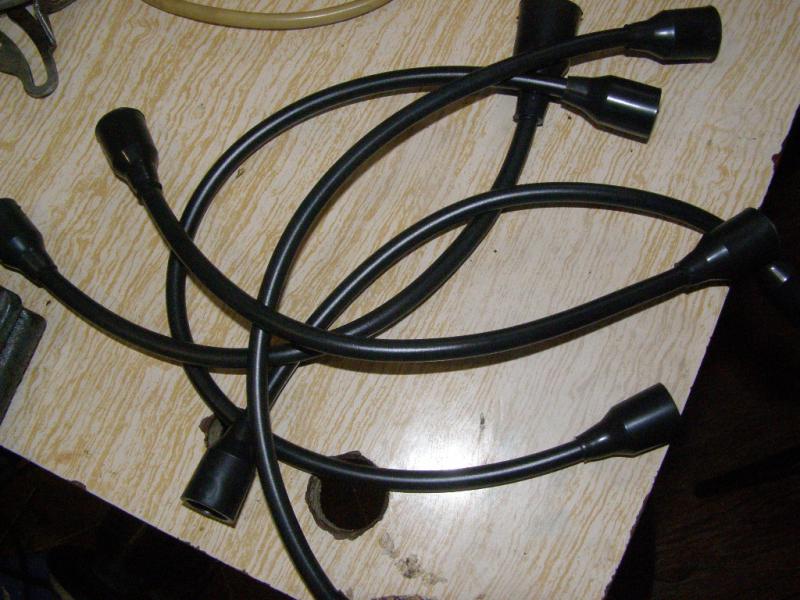

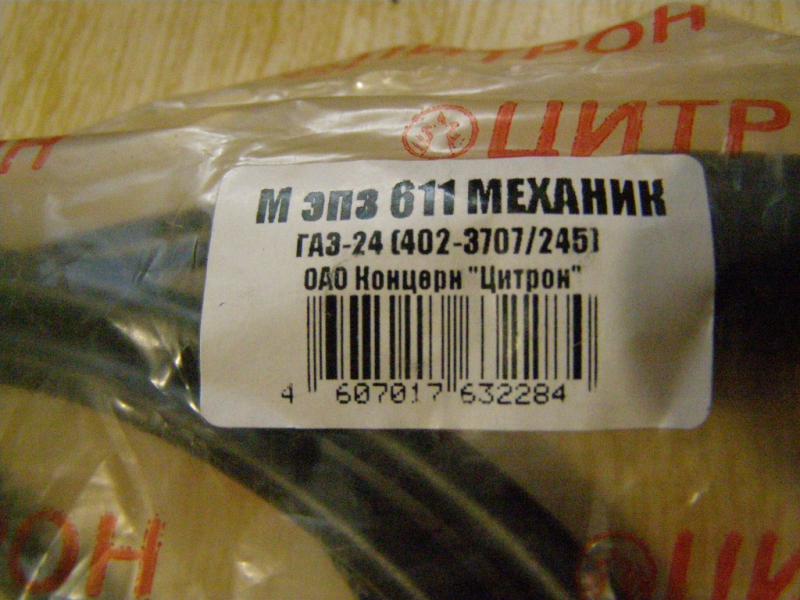

По проводу... он из комплекта, достойный по качеству...

По размеру пластины на опережение.... Исходный размер не совпал по 3-му отверстию, пришлось высверливають на 3-4 мм в право. По этому лучше по факту сверлить, отмечая отверстия на согнутой пластине...


Вложения

Andreika

ст. матрос
Регистрация
11.04.2012
Сообщения
47
Карма
3
Город
Тверская область.Конаково
Имя
Андрей
Мотор
Нептун 23
Re: Надежная схема для МБ-2, МН-1, МВ-1.

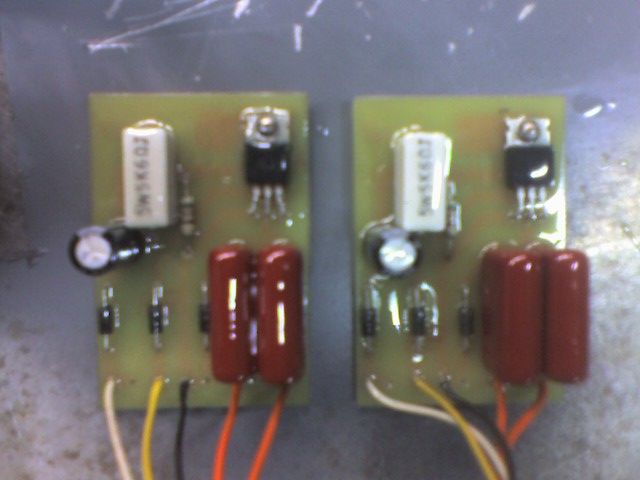

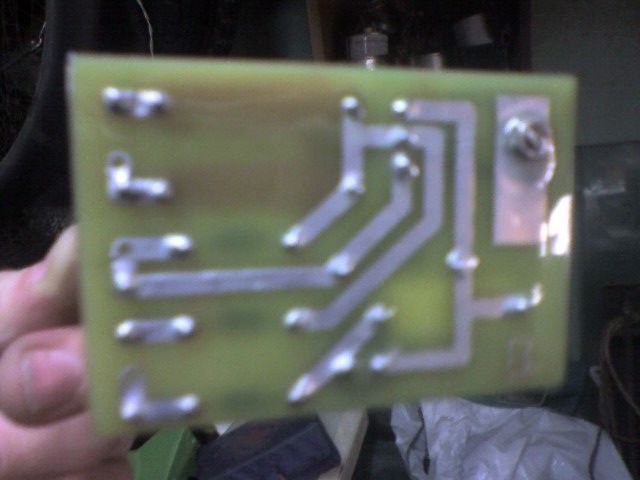

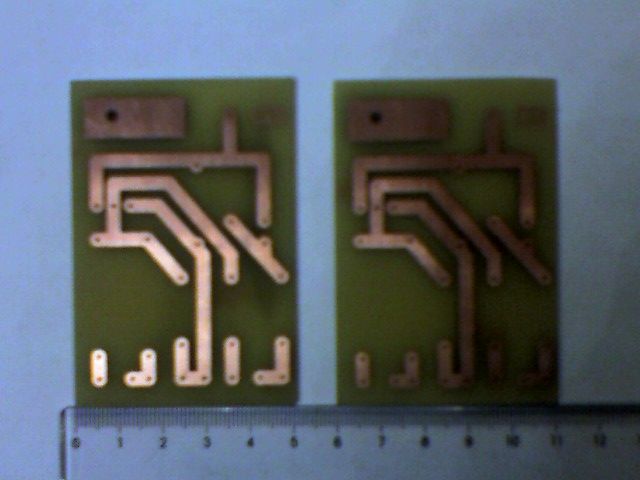

Воть,плату сегодня протравил)Если кому интересно расположение контактов под провода,то вот:(нижний ряд у линейки)1,2,3-на ТЛМ,либо Оковская катушка;4-масса на корпус;5-масса на кнопку СТОП;6-L2;7-L1;8-на кнопку СТОП
Схему для Layout 5.0 могу кинуть
За качество извиняюсь,фотоаппарата нормального под рукой не было :pardon:


Вложения

дмитрий панфилов

лейтенант
Регистрация
03.03.2011
Сообщения
276
Карма
17
Возраст
51
Город
Воронежская обл Борисоглебск
Лодка
Обь 3
Мотор
Вихрь 30 Вихрь 20
Re: Надежная схема для МБ-2, МН-1, МВ-1.

дмитрий панфилов сказал(а):
дмитрий22 сказал(а):
дмитрий панфилов-а не пошло как?Заводился,но оборотов не развивал?Или искра была,нор не заводился?Возможно попался маховик с другим чередованием полюсов.
Привет всем У меня два маховика если считать от шпоночного паза то начало на одном s на другом N На одном заводится на другом нет на каком заводится работает очень плохо реализации опережения нет !!! у стандартного маховика мб22 опережение реализуется через ступицу ( обратите внимание на форму железа управляющей катушки)
Интересно у кого есть фото маховика от нептуна со стороны ступицы Друзья нептуноводы подскажите пожалуста ,а ступица на маховике стальная или люминь (не разу в руках недержал) :?


Александр Marx

капитан 2-го ранга
Регистрация
06.02.2010
Сообщения
1 304
Карма
97
Возраст
56
Город
г. Маркс Саратовская обл.
Имя
Александр.
Лодка
Нептун.
Мотор
Tohatsu MFS 30B EPTS
Re: Надежная схема для МБ-2, МН-1, МВ-1.

Andreika сказал(а):
Воть,плату сегодня протравил)Если кому интересно расположение контактов под провода,то вот:(нижний ряд у линейки)1,2,3-на ТЛМ,либо Оковская катушка;4-масса на корпус;5-масса на кнопку СТОП;6-L2;7-L1;8-на кнопку СТОП
Схему для Layout 5.0 могу кинуть
За качество извиняюсь,фотоаппарата нормального под рукой не было :pardon:
Андрей, из практики.... Дмитрий писал не раз, что использование текстолита, при изготовлении платы зажигания ведет к необратимым проблемам. Которые проявляются в виде образования проводящих окислов между дорожками во влажной среде... это неизбежность. Собрав плату я покрыл ее лаком, через год образовались потемнения под слоем лака, что вызвало перебои в работе зажигания.
Пришлось отказаться от таких проектов. И сделать конструкцию навесным монтажом с последующим погружением в форму с заливкой эпоксидной смолой.
Если конечно твою платку заливать в коробочку смолой. То влага не попадет.


Andreika

ст. матрос
Регистрация
11.04.2012
Сообщения
47
Карма
3
Город
Тверская область.Конаково
Имя
Андрей
Мотор
Нептун 23
Re: Надежная схема для МБ-2, МН-1, МВ-1.

Александр,так и планировалось,хотелось сделать цивильный вид,далее всё залью эпоксидкой или герметиком


LUZER

капитан 3-го ранга
Регистрация
08.05.2011
Сообщения
661
Карма
9
Re: Надежная схема для МБ-2, МН-1, МВ-1.

Andreika дорожки платы пролуди сплавом вуда или припоем...а, чтобы зажигание работало стабильно и выглядело цивильно печатную плату надо создавать согластно тех. уловиям, например дорожки высоковольтной части должны быть разнесены на максимальное растояние, чтобы исключить пробоя...на плате для под элементы необходимо развальцевать проходные пистоны...и т.д...тогда плата будет вполне надежным элементом и никаких проблем с ней не возникнит...


caltex

старшина 2ст.
Регистрация
26.04.2012
Сообщения
59
Карма
3
Город
Санкт-Петербург
Имя
Николай
Лодка
фрегат М-350F + крым
Мотор
нептун23 +suzuki DT40
Re: Надежная схема для МБ-2, МН-1, МВ-1.

День добрый.прочитал всю ветку.заинтересовался вашим вариантом зажигания.у меня нептун23 с контактным.на сайте новичок.не смог войти по вашей ссылке чтоб задать вопрос по стоимости и доставке.можно как то узнать эту информацию.
С уважением.


vpelyh

ст. мичман
Регистрация
13.08.2010
Сообщения
183
Карма
12
Имя
Владимир
Лодка
Днепр
Мотор
Вихрун 30,Нептун 23.Susuki 15
Re: Надежная схема для МБ-2, МН-1, МВ-1.

дмитрий22 сказал(а):
Pilot-by-будет сделано.Может еще кто кинет фото установленного коммутатора или компоновки под маховиком?
Я сделаю в шапке раздел по вариантам установки.

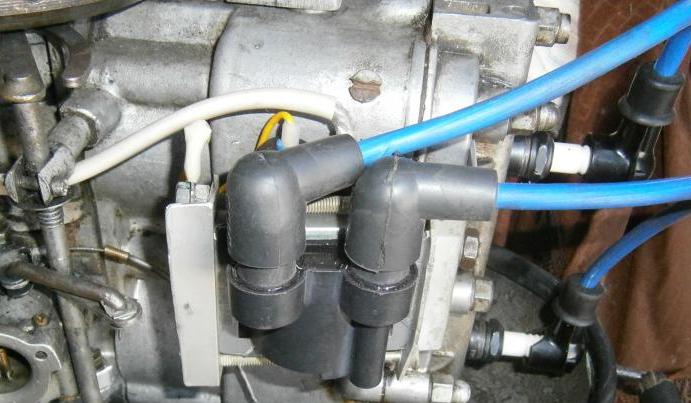

Вариант установки, коммутатор пластиной , соединённой с массой под крепление стартера, в газелевской катушке (большей по размеру) рассверливаются отверстия под стандартное крепление бабины


Вложения

caltex

старшина 2ст.
Регистрация
26.04.2012
Сообщения
59
Карма
3
Город
Санкт-Петербург
Имя
Николай
Лодка
фрегат М-350F + крым
Мотор
нептун23 +suzuki DT40
Re: Надежная схема для МБ-2, МН-1, МВ-1.

Дмитрий, спасибо за оперативный ответ.буду иметь ввиду.руки чешутся попробовать самому, вроде из того места растут откуда надо.если не получится, то тогда буду заказывать.
С уважением.Николай.


uriy555

матрос
Регистрация
01.03.2012
Сообщения
20
Карма
0
Имя
Юрий
Лодка
фрегат
Мотор
ветерок
Re: Надежная схема для МБ-2, МН-1, МВ-1.

Андрей повесь файл печатки….


Andreika

ст. матрос
Регистрация
11.04.2012
Сообщения
47
Карма
3
Город
Тверская область.Конаково
Имя
Андрей
Мотор
Нептун 23
Re: Надежная схема для МБ-2, МН-1, МВ-1.

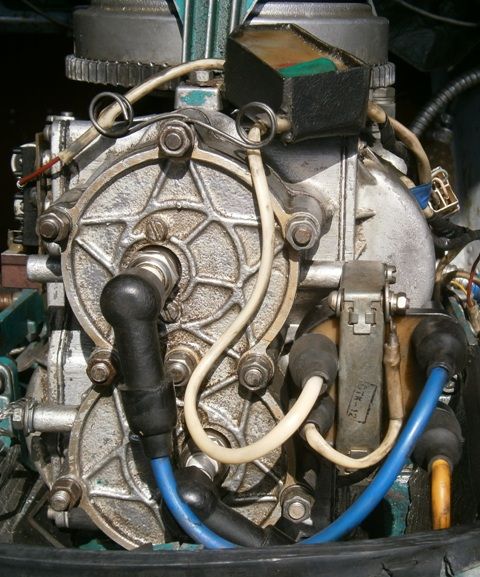

Вот что сделал на сегодня :)Только что залитая эпоксидкой
До заливки проверил искру-идеальная,завёлся со второго-третьего раза,работа очень стабильная
В общем глаза и уХи довольны :cool: Теперь можно с чистой совестью дальше ставить и наконец красить мотор :good:
Юрий,воть: http://files.mail.ru/BP0I55


Вложения

Александр Marx

капитан 2-го ранга
Регистрация
06.02.2010
Сообщения
1 304
Карма
97
Возраст
56
Город
г. Маркс Саратовская обл.
Имя
Александр.
Лодка
Нептун.
Мотор
Tohatsu MFS 30B EPTS
Re: Надежная схема для МБ-2, МН-1, МВ-1.

Андрей.
Красиво....
Так в СССР делали блоки на оборонку..... :) :good:
Молодец!!!


caltex

старшина 2ст.
Регистрация
26.04.2012
Сообщения
59
Карма
3
Город
Санкт-Петербург
Имя
Николай
Лодка
фрегат М-350F + крым
Мотор
нептун23 +suzuki DT40
Re: Надежная схема для МБ-2, МН-1, МВ-1.

Всем добрый день.
возможно я где то не внимательно прочитал, но про провод не понял, 0,1 это сечение или диаметр?
и еще один вопрос.
есть ли смысл в пропилах на данном зажигании, не будут они мешать если они уже есть или надо взять другие рога без пропилов.
С уважением.
Николай.


Alexnow

старшина 1ст.
Регистрация
27.04.2012
Сообщения
82
Карма
5
Имя
Алексей
Лодка
Магеллан-3500(2000г.), Прогресс-2 (1975г.)
Мотор
Nissan Marine 3,5 (продан)-Parsun 9.9 4T(куплен) ; Вихрь-20, 30; Москва 10, 12
Re: Надежная схема для МБ-2, МН-1, МВ-1.

Поскольку я не разбираюсь в тонкостях электротехники, у меня к специалистам вопрос ))
Как правильно мотать катушку? То что выводами от себя, провод сверху и по часовой - это понятно. Непонятно как витки укладывать? Должно быть виток к витку от выводов до верха катушки и потом так же ровно в сторону выводов? Один знакомый товарищ, который себе сам катушку на ветерок мотал, сказал что катушка должна быть "полярная", т.е. нужно мотать виток к витку от выводов, а потом резко переходить обратно к выводам за 1 виток и опять плавно виток к витку до верха. Я весь в сомнениях, ничего в этом не понимаю, прошу помощи ))


Andreika

ст. матрос
Регистрация
11.04.2012
Сообщения
47
Карма
3
Город
Тверская область.Конаково
Имя
Андрей
Мотор
Нептун 23
Re: Надежная схема для МБ-2, МН-1, МВ-1.

Алексей,если смотреть со стороны контактов на катушку,то нужно мотать по часовой стрелке,в общем в ту сторону,как раньше было.Мотай провод диаметром 0.1,на L1-1500,на L2-6500 и они превосходно уместятся на одну катушку.И ещё,мотать обе обмотки в одном направлении,как начал с самого начала


дмитрий22

капитан 2-го ранга
Регистрация
11.05.2010
Сообщения
1 472
Карма
160
Город
Украина,Херсон
Имя
Дмитрий
Лодка
"Крым"; "Кайман-305";"Пелла Фиорд 430"
Мотор
Джонсон 15 4-т, Ветерок-12, Вихри
Re: Надежная схема для МБ-2, МН-1, МВ-1.

Alexnow-просто мотай внавал,без никаких переходов.


caltex

старшина 2ст.
Регистрация
26.04.2012
Сообщения
59
Карма
3
Город
Санкт-Петербург
Имя
Николай
Лодка
фрегат М-350F + крым
Мотор
нептун23 +suzuki DT40
Re: Надежная схема для МБ-2, МН-1, МВ-1.

По проводу понял.спасибо.
Дмитрий, про пропилы не подскажете? просто на моем контактном бывший хозяин мотора их пропилил.не помешают ли они?


LUZER

капитан 3-го ранга
Регистрация
08.05.2011
Сообщения
661
Карма
9
Re: Надежная схема для МБ-2, МН-1, МВ-1.

Судя по статьям и отзывам про пропилы, с ними должно быть даже лучше...во всяком случае хуже точно небудет...


caltex

старшина 2ст.
Регистрация
26.04.2012
Сообщения
59
Карма
3
Город
Санкт-Петербург
Имя
Николай
Лодка
фрегат М-350F + крым
Мотор
нептун23 +suzuki DT40
Re: Надежная схема для МБ-2, МН-1, МВ-1.

спасибо.
а может кто уже делал с пропилами?есть наблюдения?


LUZER

капитан 3-го ранга
Регистрация
08.05.2011
Сообщения
661
Карма
9
Re: Надежная схема для МБ-2, МН-1, МВ-1.

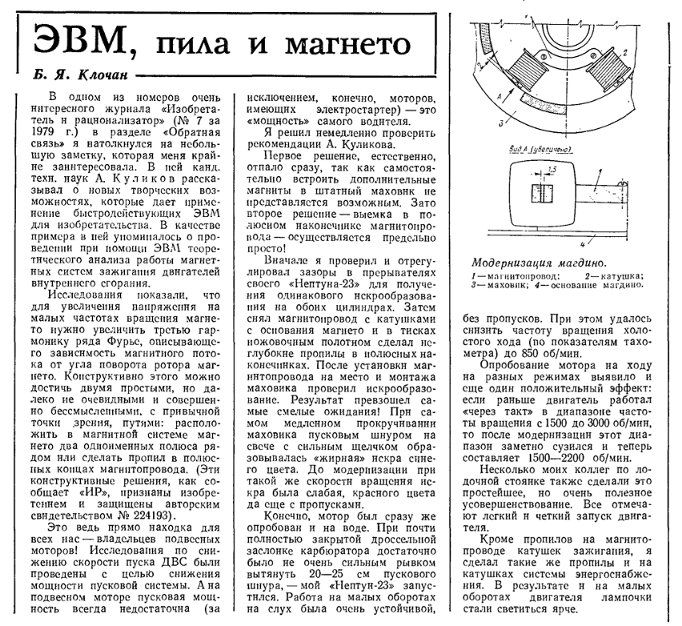

Вот статья, и собственно непарься по поводу пропилов, будет работать и с пропилами и без...


Вложения

caltex

старшина 2ст.
Регистрация
26.04.2012
Сообщения
59
Карма
3
Город
Санкт-Петербург
Имя
Николай
Лодка
фрегат М-350F + крым
Мотор
нептун23 +suzuki DT40
Re: Надежная схема для МБ-2, МН-1, МВ-1.

Спасибо.буду делать на пропиленных, не понравится, переставлю рога.


Alexnow

старшина 1ст.
Регистрация
27.04.2012
Сообщения
82
Карма
5
Имя
Алексей
Лодка
Магеллан-3500(2000г.), Прогресс-2 (1975г.)
Мотор
Nissan Marine 3,5 (продан)-Parsun 9.9 4T(куплен) ; Вихрь-20, 30; Москва 10, 12
Re: Надежная схема для МБ-2, МН-1, МВ-1.

Вот беда-то, в единственном магазине есть провод только 0,2! Подскажите пожалуйста, брать или нет, влезет хотя бы L2 на одну катушку?


дмитрий22

капитан 2-го ранга
Регистрация
11.05.2010
Сообщения
1 472
Карма
160
Город
Украина,Херсон
Имя
Дмитрий
Лодка
"Крым"; "Кайман-305";"Пелла Фиорд 430"
Мотор
Джонсон 15 4-т, Ветерок-12, Вихри
Re: Надежная схема для МБ-2, МН-1, МВ-1.

Alexnow сказал(а):
Вот беда-то, в единственном магазине есть провод только 0,2! Подскажите пожалуйста, брать или нет, влезет хотя бы L2 на одну катушку?
0.2 только для L1 подойдет.Больше 3000-3500 не влезет.


Andreika

ст. матрос
Регистрация
11.04.2012
Сообщения
47
Карма
3
Город
Тверская область.Конаково
Имя
Андрей
Мотор
Нептун 23
Re: Надежная схема для МБ-2, МН-1, МВ-1.

дмитрий22 сказал(а):
Alexnow сказал(а):
Вот беда-то, в единственном магазине есть провод только 0,2! Подскажите пожалуйста, брать или нет, влезет хотя бы L2 на одну катушку?
0.2 только для L2 подойдет.Больше 3000-3500 не влезет.
Дмитрий,только не для L2,а для L1


vpelyh

ст. мичман
Регистрация
13.08.2010
Сообщения
183
Карма
12
Имя
Владимир
Лодка
Днепр
Мотор
Вихрун 30,Нептун 23.Susuki 15
Re: Надежная схема для МБ-2, МН-1, МВ-1.

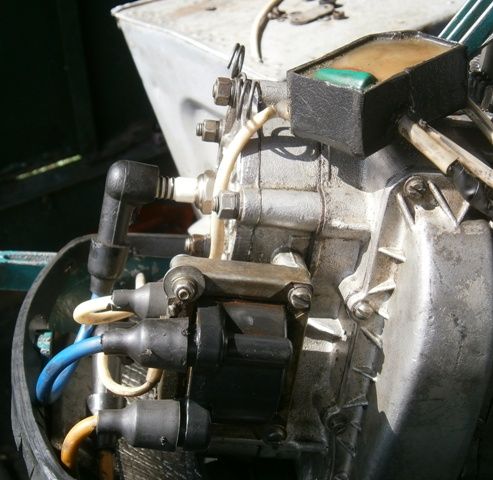

Вариант установки газелевской бабины( малой) на вихрь-25 с круглым поддоном
