Надежная схема зажигания для МБ-2, МН-1, МВ-1

[JohnLord]

Re: Надежная схема для МБ-2, МН-1, МВ-1.

В ветке инфа про пластину есть, напомню что она нужна именно на Нептуне из-за перенесенной катушки на другой рог, в случае с двумя обмотками на одном корпусе! Если у Вас нет штатной регулировки УОЗ, то эта пластина не потребуется! Но при варианте зажигания с одной катушкой придется сдвинуть основание на те же 25см.

Кстати, высоковольтные провода я все же нашел! 30см длины, с нужными колпачками под 90 градусов, от Фиата Типо или Уно, ценой в 60 рублей каждый провод.



[Nesterenko_r]

Re: Надежная схема для МБ-2, МН-1, МВ-1.

Спасибо за ответ, с пластиной я разобрался, теперь проблема другая, нет искры, схему собрал с 1 страницы, с двумя катушками на 8000 и 2000 витков провод ПЭВ-2 0,12 получилось 8000 -1050Ом и 2000 - 210Ом проблема том что с2 и с3 заряжены, а искры после ТЛМ нет. Может не открывается тиристор? но почему? И еще может кто подскажет как на Прибой установить эти катушки и настроить УОЗ.



[дмитрий22]

Re: Надежная схема для МБ-2, МН-1, МВ-1.

Не делайте,пожалуйста,печатных плат для схемы из этой темы!



[Nesterenko_r]

Re: Надежная схема для МБ-2, МН-1, МВ-1.

А как только навесным монтажем? Почему?



[Nesterenko_r]

Re: Надежная схема для МБ-2, МН-1, МВ-1.

дмитрий 22 гон скажите Вы на Прибой ставили это зажиг? если можно подробнее. Заранее спасибо.



[дмитрий22]

Re: Надежная схема для МБ-2, МН-1, МВ-1.

Nesterenko_r-я лично нет так,как нет "Прибоя" нигде рядом.Видел его более 10 лет назад,но знаю,что комплект этого зажигания успешно ставили на "Прибой".Так,что и у тебя будет работать,магнитная система там идентичная МН-1.



[дмитрий22]

Re: Надежная схема для МБ-2, МН-1, МВ-1.

длина -52мм
ширина-35мм
высота-12мм



[Pilot-by]

Re: Надежная схема для МБ-2, МН-1, МВ-1.

а чё PCB не делать? может прошивать, или что?



[Rybak]

Re: Надежная схема для МБ-2,МН-1,МВ-1.

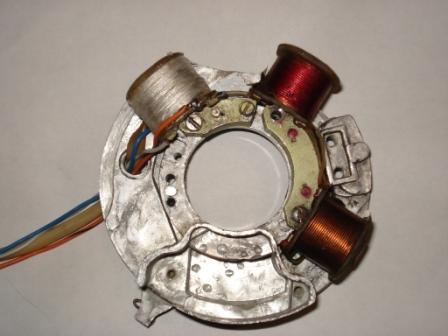

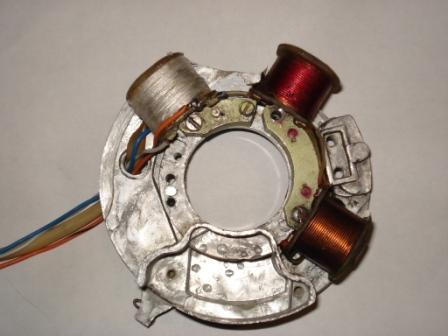

Применяю МБ-2 под контактный маховик, метод расположения сердечника на новом месте.
К 8000 витк подматываю 600, все без проблем умещается на одной катушке. Схему от Дмитрия немного дорабатываю. УОЗ сохраняеться от штатного привода заслонки

Здравствуйте Александр Marx.!! будет ли работать схема при таком расположении катушек и обрубленом сердечнике.С уважением.Rybak.



[дмитрий22]

Re: Надежная схема для МБ-2, МН-1, МВ-1.

Rybak-нет не будет с таким сердечником работать.



[Rybak]

Re: Надежная схема для МБ-2, МН-1, МВ-1.

Rybak-нет не будет с таким сердечником работать.

Привет Дмитрий!!! жаль конечно так хотелось зарядные катушки поставить.На этой 25ке негде разместить комутатор, не висеть же ему в воздухе не эстэтично .Спасибо за ответ. Rybak.



[дмитрий22]

Re: Надежная схема для МБ-2, МН-1, МВ-1.

Rybak-а маховик контактный?



[Rybak]

Re: Надежная схема для МБ-2, МН-1, МВ-1.

Rybak-а маховик контактный?

Привет Дмитрий !!! Да маховик контактный, гемор только из-за этого.



[Димасик]

Re: Надежная схема для МБ-2, МН-1, МВ-1.

длина -52мм
ширина-35мм
высота-12мм

Дмитрий 22гон....готов Вам заплатить за высланную готовую схему с платформой и инструкцией....сам в недавнем прошлом работал КиПовцем и паяльник в моей руке-это сила,но заморачиваться не хочу....просто хочу батарейку и все тут.....в наличии у меня новая голова совецкая "30"...а также "сток" маховики МБ 2 и МБ 22...............



[vik5800]

Re: Надежная схема для МБ-2, МН-1, МВ-1.

Здравствуйте! Ребята подскажите, что можно сделать с зажиганием мг101 на вихрь-20, хочу электронное.По Вашей схеме собрал на нептун-22, работает отлично. Еще вопрос можно ли вместо конденсаторов на 1мкф 400в поставить электролиты соединив их минусами.Проблема у нас с этими кондерами.



[sergejals]

Re: Надежная схема для МБ-2, МН-1, МВ-1.

Дмитрий, сообщи пожалуйста, сколько будет стоить зажигание для Вихрь 30 с электронным зажиганием, магнето МБ 2. Кроме этого, как я понял, данное зажигание работает без АКБ, верно? Не изготавливаешь ли ты зажигание по схеме №3 от лукича? Можно ли к твоему зажиганию добавить зарядку для АКБ? Если написал что-то не так, извини.



[дмитрий22]

Re: Надежная схема для МБ-2, МН-1, МВ-1.

Дмитрий, сообщи пожалуйста, сколько будет стоить зажигание для Вихрь 30 с электронным зажиганием, магнето МБ 2. Кроме этого, как я понял, данное зажигание работает без АКБ, верно? Не изготавливаешь ли ты зажигание по схеме №3 от лукича? Можно ли к твоему зажиганию добавить зарядку для АКБ? Если написал что-то не так, извини.

По заказу в личку.Да ,конечно,без АКБ,как и все CDI-зажигалки.Я бы не советовал использовать Сх.№3 для ремонта МБ-2,в половине случаев на базе МБ-2 она работать не будет.Сх.№3 можно рекомендовать для ремонта МБ-22,23-на этом основании она очень хорошо пашет.



[дмитрий22]

Re: Надежная схема для МБ-2, МН-1, МВ-1.

Здравствуйте! Ребята подскажите, что можно сделать с зажиганием мг101 на вихрь-20, хочу электронное.По Вашей схеме собрал на нептун-22, работает отлично. Еще вопрос можно ли вместо конденсаторов на 1мкф 400в поставить электролиты соединив их минусами.Проблема у нас с этими кондерами.

Рабочая схема для МГ-101. Схема необычная,нигде такое не применяется по развязке-придумал сам, но работает отлично.
Соединить с катушками, как на схеме.Если искры нет поменять местами выводы L1 или L2 .
Катушки наматываются на один сердечник -L1 изоляция и наверх L2 .



[energy_aleks]

Re: Надежная схема для МБ-2, МН-1, МВ-1.

Добрый день, Дмитрий!
Собрал Вашу схему для МН-1 на Нептуна.
Все заработало с первого раза. Мотор испытал на ходу (продолжительность работы по времени не большая), порадовался за ровную работу на холостых.
Решил съездить на рыбалку и вот тут приключилось неожиданное - через примерно 5км движения мотор заглох на ходу. Искры нет. Вскрытие показало, что сгорел резистор R1 6.2кОм. Из-за чего это может быть. Все детали использовались рекомендаванных параметров.



[дмитрий22]

Re: Надежная схема для МБ-2, МН-1, МВ-1.

По всем расчетам 2-х Ватт должно хватать с запасом.Может брак самого резистора.Или лучше сразу поставить 5-ти Ваттный,сейчас они очень компактных размеров.



[energy_aleks]

Re: Надежная схема для МБ-2, МН-1, МВ-1.

По всем расчетам 2-х Ватт должно хватать с запасом.Может брак самого резистора.Или лучше сразу поставить 5-ти Ваттный,сейчас они очень компактных размеров.

Резисторы применял импортные, на счет брака, ну наверное может быть. Размер 2-х ваттного импорта меньше чем нашего МЛТ-2. Если ставить его, то выдержит или нет?



[дмитрий22]

Re: Надежная схема для МБ-2, МН-1, МВ-1.

energy_aleks-ставь лучше 5-ватник.Вон он на фото на этой странице,размер небольшой.



[energy_aleks]

Re: Надежная схема для МБ-2, МН-1, МВ-1.

energy_aleks-ставь лучше 5-ватник.Вон он на фото на этой странице,размер небольшой.

Спасибо, Дмитрий за совет. Будем пробовать 5-ти ваттный.
И ещё вопросик, в связи с сгоревшим резистором больше ничего не могло зацепить, в частности тиристор?



[vik5800]

Re: Надежная схема для МБ-2, МН-1, МВ-1.

Дмитрий, спасибо за ответ и за схему по вихрь-20.



[Rybak]

Re: Надежная схема для МБ-2, МН-1, МВ-1.

energy_aleks-ставь лучше 5-ватник.Вон он на фото на этой странице,размер небольшой.

Дмитрий, скажите пожалуйста ВТ 152-800в как по техническим характеристикам ? можно использовать в вашей схеме? С уважением. Rybak.
