Надежная схема зажигания для МБ-2, МН-1, МВ-1

[Виталий_Киев]

Re: Надежная схема для МБ-2, МН-1, МВ-1

Есть с одной парой магнитов и с четырьмя парами S и N Под CDI использую с одной парой магнитов и два канала.
С четырьмя CDI работает от прерывателей с зазором 0,2мм и со штатным генератором на 50вт при минимальных оборотах от 480 за минуту.



[dimakoslan]

Re: Надежная схема для МБ-2, МН-1, МВ-1

как намотать провод на катушку чтоб выходило три конца провода.видел фото как начинают наматывать катушку,а откуда берутся ещё два провода не понимаю?если сможете пожалуйста объясните заранее спасибо.



[Александр Marx]

Re: Надежная схема для МБ-2, МН-1, МВ-1

Вот здесь есть немного как...
topic4506.html



[Pilot-by]

Re: Надежная схема для МБ-2, МН-1, МВ-1

про отводы что нибудь слышал?



[dimakoslan]

Re: Надежная схема для МБ-2, МН-1, МВ-1

так я и не понял на катушке 3 или 4 выхода? если 4 то понятно,а если 3 то после наматывания первого слоя второй конец выводишь наружу и припаиваешь второй слой намотки.я всё правильно понял?



[Александр Marx]

Re: Надежная схема для МБ-2, МН-1, МВ-1

1 конец..... это начало.
Мотаем.....
Намотали.... это и есть второй конец... его не обрезаем (выводим наружу подпаяв к проводу или площадке, вывели.... и дальше мотаем- это будет 3 выход, как нужное количество намотали. Вот так три провода и выходит.



[dimakoslan]

Re: Надежная схема для МБ-2, МН-1, МВ-1

спасибо теперь понял.а где найти такую плату,на которую пояют диоды и коммутатор?спасибо заранее



[dimakoslan]

Re: Надежная схема для МБ-2, МН-1, МВ-1

спасибо теперь понял.а где найти такую плату,на которую пояют диоды и коммутатор?спасибо заранее



[Pilot-by]

Re: Надежная схема для МБ-2, МН-1, МВ-1

детали паяют навесным монтажом, т.е выводы деталей спаиваются между собой. после проверки заливаюся в подходящей коробочке эпоксидкой\силиконом.



[dimakoslan]

Re: Надежная схема для МБ-2, МН-1, МВ-1

про плату я понял,а какие нужны диоды и коммутатор и где взять?



[Александр Marx]

Re: Надежная схема для МБ-2, МН-1, МВ-1

про плату я понял,а какие нужны диоды и коммутатор и где взять?

Без обид.
Это просто вопросы, или нежелание увидеть схему в шапке темы. Детали там же.
Там все!
Коммутатор, это и есть схема спаянная навесным монтажом, залитая после проверки в корпус.
И еще, что бы понять что вам нужно, хорошо бы знать для какого движка делается все.....
Иначе ваши желания будут лишь желаниями....



[dimakoslan]

Re: Надежная схема для МБ-2, МН-1, МВ-1

мотор у меня вихрь 30 зажигание мв1.если я правильно понял плату можно спаять навесным путём проверить и залить,а можно найти такой коммутатор уже готовый?подойдёт ли коммутатор от уаз или какого либо другого автомобиля?спасибо за внимание



[qpq]

Re: Надежная схема для МБ-2, МН-1, МВ-1

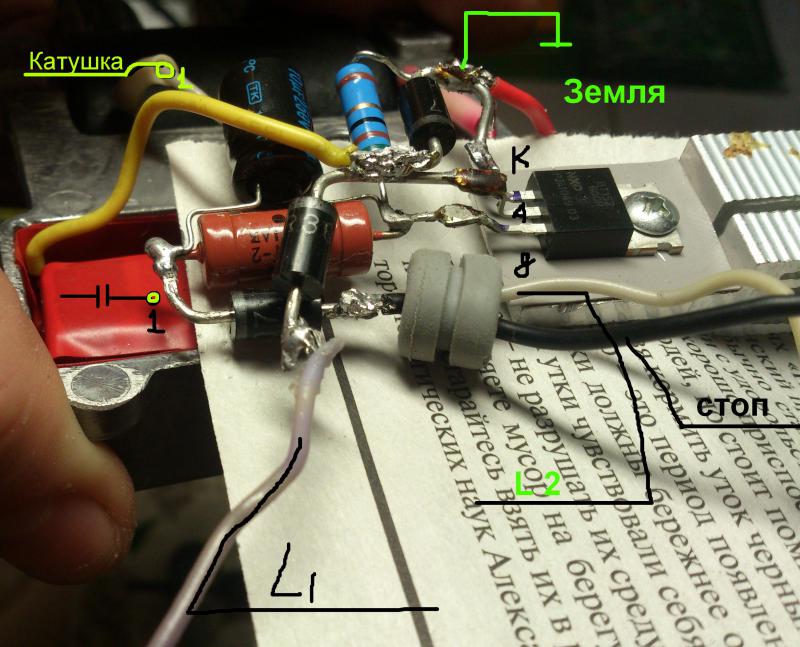

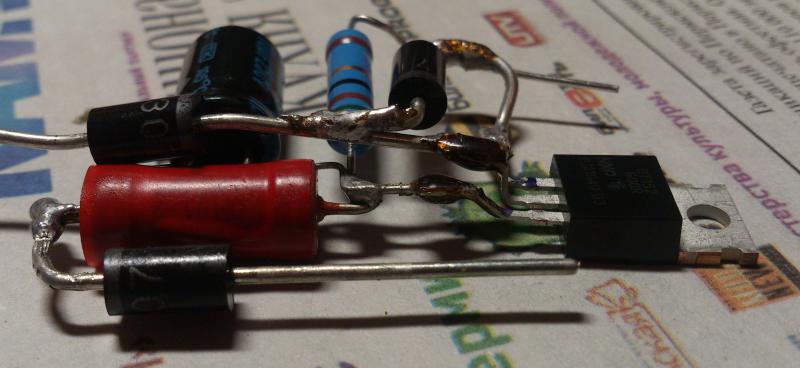

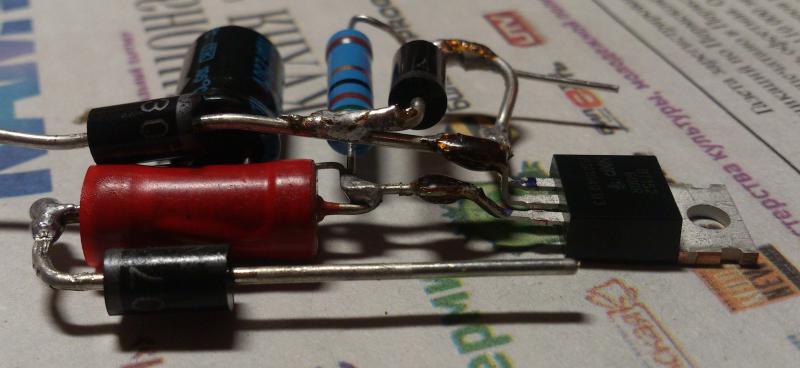

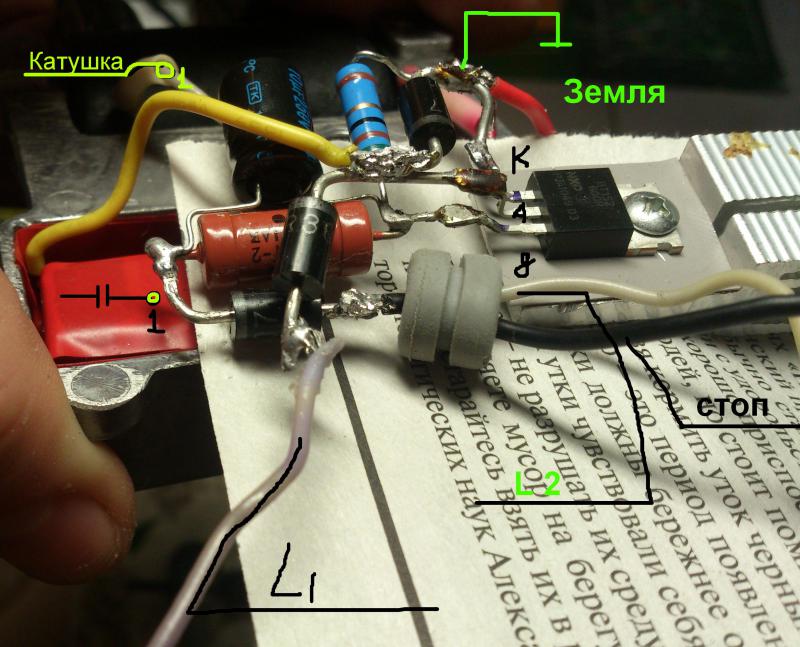

Спаял "надежную схему" может разбирающиеся люди посмотрят. Как можно проверить в домашних условиях без маховика. через АКБ от машины 65 А.
Конденсатора два соединены параллельно.



[Pilot-by]

Re: Надежная схема для МБ-2, МН-1, МВ-1

пайка паршивая. для проверки нужен не АКБ, а переменка.



[dimakoslan]

Re: Надежная схема для МБ-2, МН-1, МВ-1

пожалуйста ответе на мой вопрос



[Каланчин]

Re: Надежная схема для МБ-2, МН-1, МВ-1

мотор у меня вихрь 30 зажигание мв1.если я правильно понял плату можно спаять навесным путём проверить и залить,а можно найти такой коммутатор уже готовый?подойдёт ли коммутатор от уаз или какого либо другого автомобиля?спасибо за внимание

Коммутатор можеш приобрести у Дмитрия, если самому лень делать.
Пойдёт и от авто но будеш помима баков ещё акум таскать и подзаряжать на каждую поездку.



[dimakoslan]

Re: Надежная схема для МБ-2, МН-1, МВ-1

как мне с дмитрием связаться?и почему если ставить автомобильный коммутатор нужен акум?



[Каланчин]

Re: Надежная схема для МБ-2, МН-1, МВ-1

как мне с дмитрием связаться?и почему если ставить автомобильный коммутатор нужен акум?

Внизу, под всеми описаниями в шапке есть строка Последний раз редактировалось дмитрий22
Кликни дмитрий22, там его ищи.
Автомобильный коммутатор питается от 12 вольт.



[dimakoslan]

Re: Надежная схема для МБ-2, МН-1, МВ-1

спасибо большое



[dimakoslan]

Re: Надежная схема для МБ-2, МН-1, МВ-1

а как спаять самому коммутатор и что туда надо?



[yoric]

Re: Надежная схема для МБ-2, МН-1, МВ-1

Купить паяльник, канифоль и припой. Научиться пользоваться. Научиться отличать тиристор от диода, резистор от конденсатора. Читать схему, на ней всё написано. И далее по плану. Этому учатся на радиолюбительских ресурсах. Или по книжкам.
Вы читать-то вроде умеете? Ну так там написано. Если не понимаете, то учитесь или купите готовое. План на ближайшую пятилетку))



[Александр Marx]

Re: Надежная схема для МБ-2, МН-1, МВ-1

Спаял "надежную схему" может разбирающиеся люди посмотрят. Как можно проверить в домашних условиях без маховика. через АКБ от машины 65 А.
Конденсатора два соединены параллельно.

Для начала, не плохо.... но места припаянных проводов чуть чище подпаять, и все будет гут!
Еще МЛТ резистор, кирпичного цвета, может подвести со временем.... лучше импорт ставить.
А может будет жить долго, ссср, тогда важно было гнать план, а купленные детали сделанные в декабре 26-30 можно было не брать, браку было.... ну очень...

Проверить можно, или самопальным имитатором..... или на движке, важно что бы катушки и маховик с магнитами.



[qpq]

Re: Надежная схема для МБ-2, МН-1, МВ-1

Спаял "надежную схему" может разбирающиеся люди посмотрят. Как можно проверить в домашних условиях без маховика. через АКБ от машины 65 А.
Конденсатора два соединены параллельно.

Для начала, не плохо.... но места припаянных проводов чуть чище подпаять, и все будет гут!
Еще МЛТ резистор, кирпичного цвета, может подвести со временем.... лучше импорт ставить.
А может будет жить долго, ссср, тогда важно было гнать план, а купленные детали сделанные в декабре 26-30 можно было не брать, браку было.... ну очень...

Проверить можно, или самопальным имитатором..... или на движке, важно что бы катушки и маховик с магнитами.

Спасибо за ответ. Резистор купил пару дней назад в самом популярном магазине по электронным компонентам поэтому думаю изготовлен не в лохматом году.
Я не знаю выходные параметры с катушек с основной и управляющей (магнето мб 22 ). Если кто знает напишите.



[дмитрий22]

Re: Надежная схема для МБ-2, МН-1, МВ-1



[qpq]

Re: Надежная схема для МБ-2, МН-1, МВ-1

Я считаю подходит. Почему не подходит? Какая подойдет?
