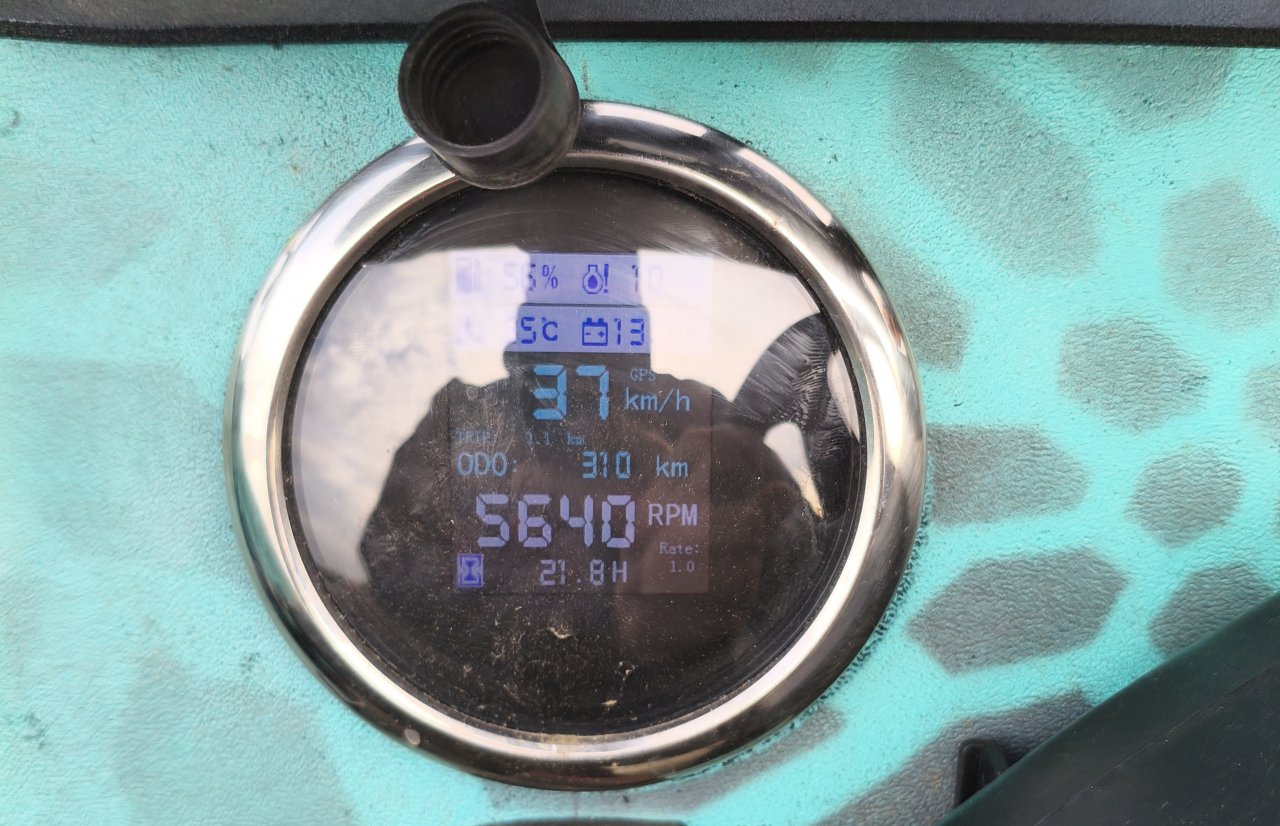

Приколхозил дпкв и заработало как надо все.



[S_auto]

Приколхозил дпкв и заработало как надо все.

С датчика два провода - как подключал к таху?



[Lastik_Lastikov]

С датчика два провода - как подключал к таху?

один на массу, другой к тахометру.



[S_auto]

один на массу, другой к тахометру.

Супер! Покатаете месяцок - отпишите результат пожалуйста. Хотя, в принципе и так понятно.
У меня новый двиг с этого сезона, попробую оставить цепь R+C на Тахе, но двигатель еще не заводил, как будет работать не известно...



[S_auto]

Приветствую всех!
Опишу свои наработки по поводу подключения тахометра. Эксперименты на сегодня считаю завершенными, тах заработал корректно. Да, пришлось немного помучиться, но таки, приступим!
За качество видео прошу не ругаться - все делалось на ходу.
Тахометр с Али, стрелка, нонейм, на видео всё видно.

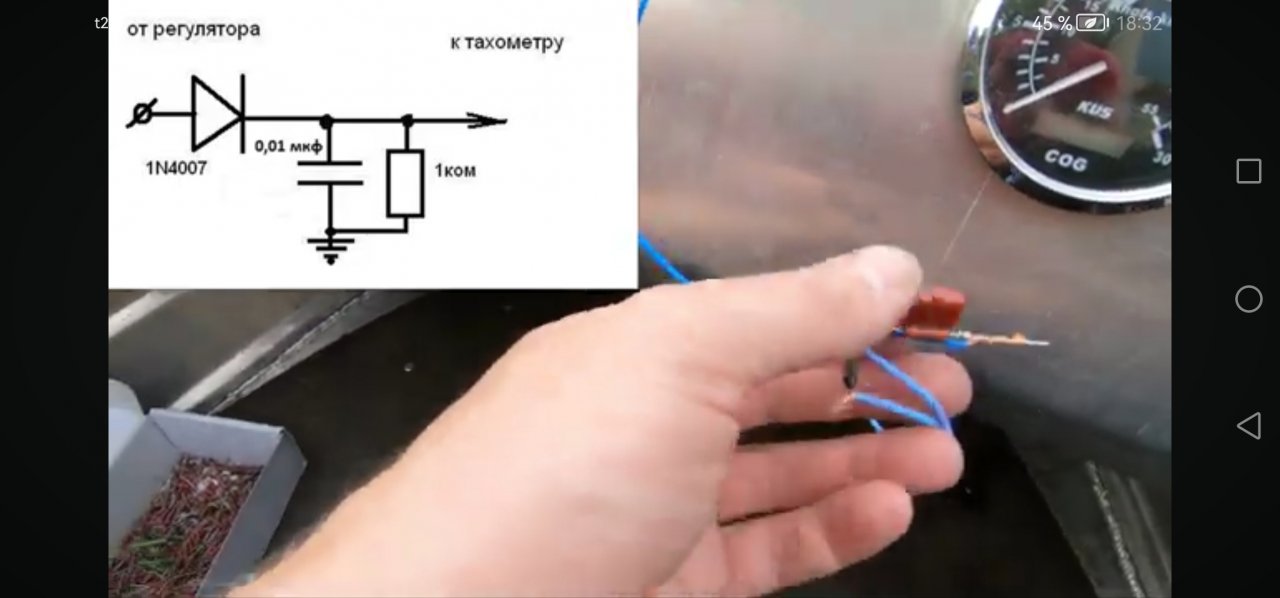

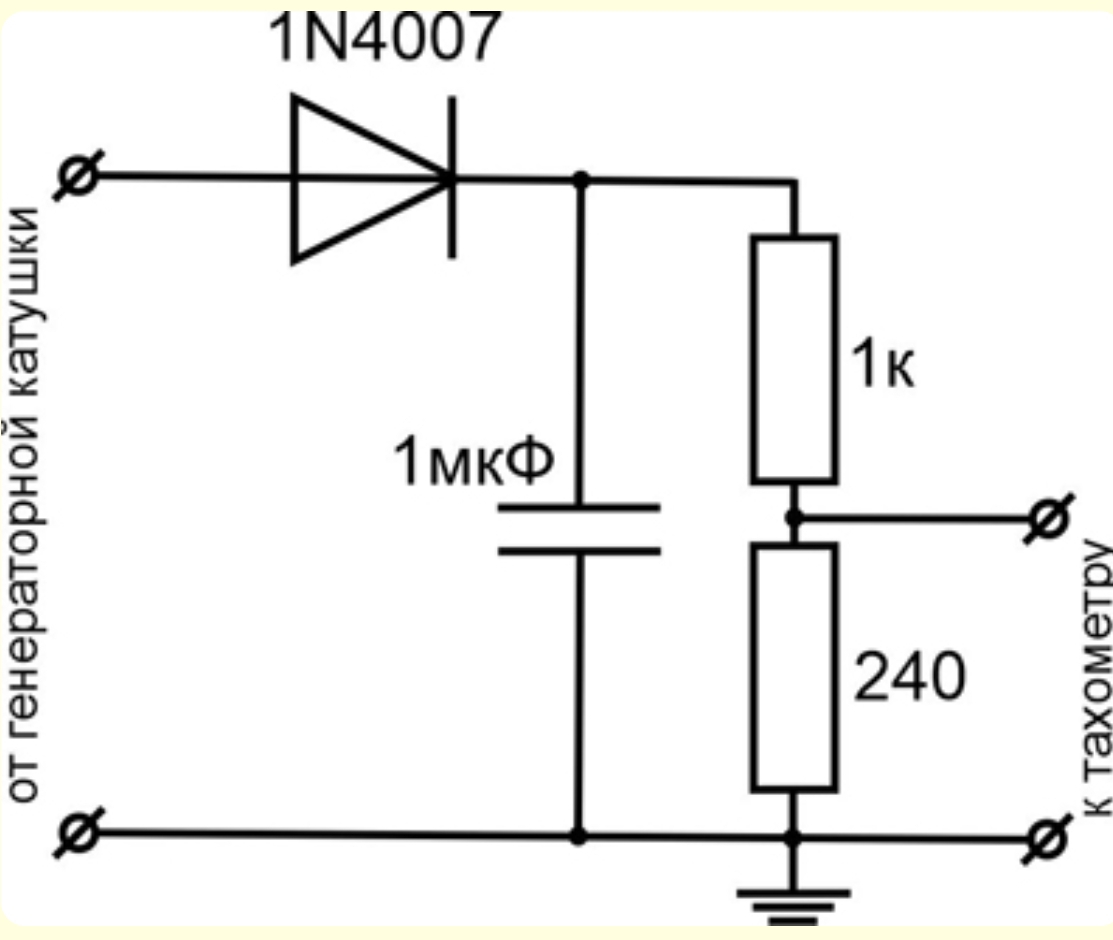

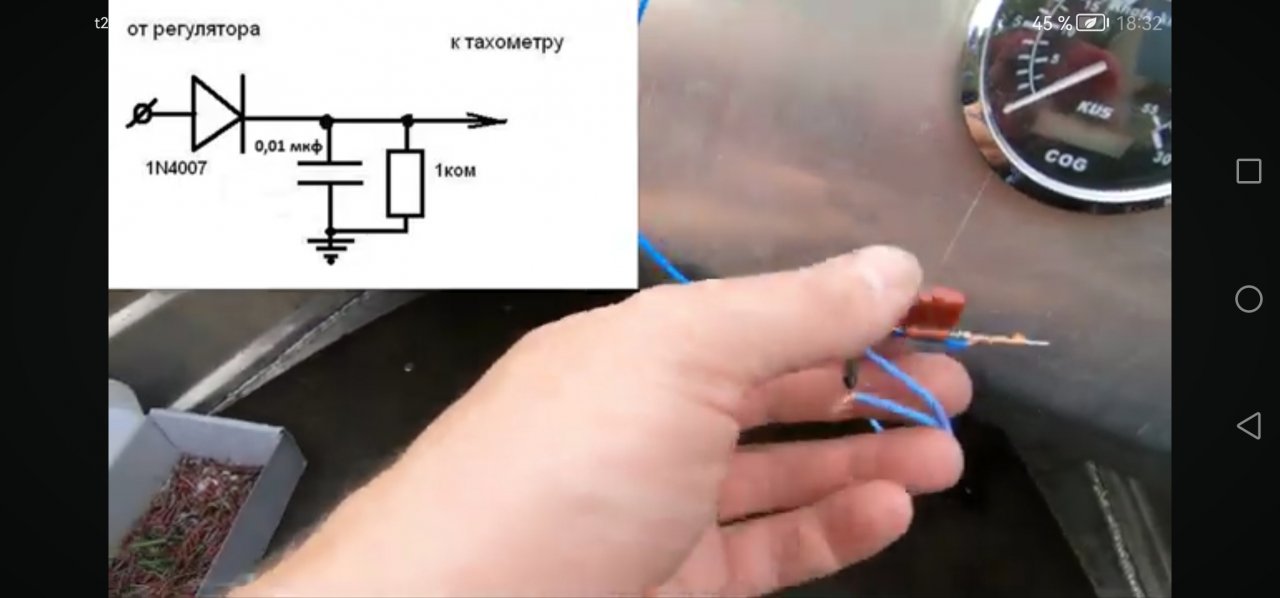

На старой 30-ке помогла цепь RC на сигнальный провод и минус, но периодически тах выпадал в аут, хотя и в большинстве своем работал и показывал обороты.
Наблюдения наводили на мысль, что повышение напряжения в бортовой сети (после того как аккумулятор заряжался и переставал работать нагрузкой) приводило к "съезжанию крыши" у таха, на тот момент решения вопроса не было...

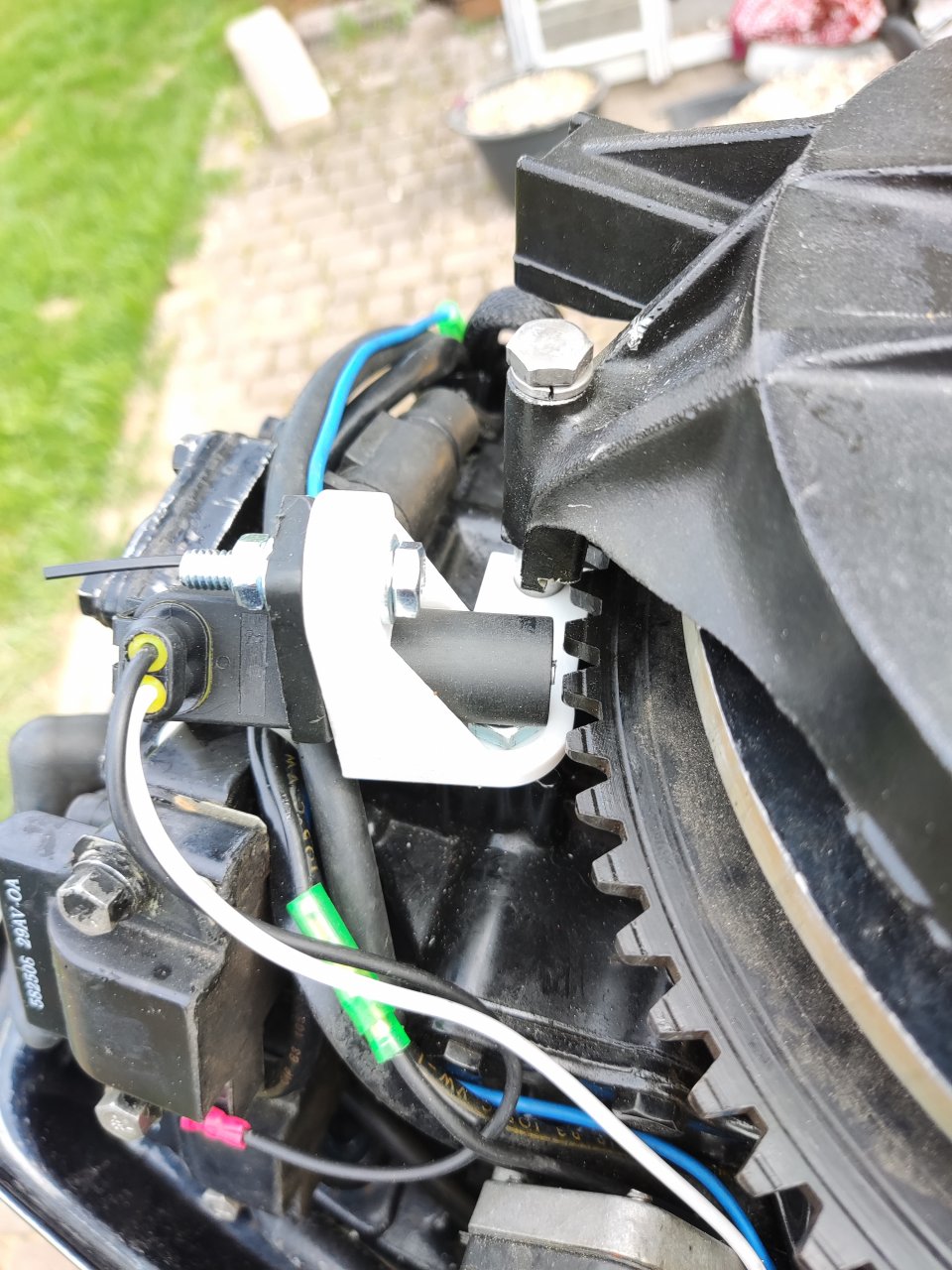

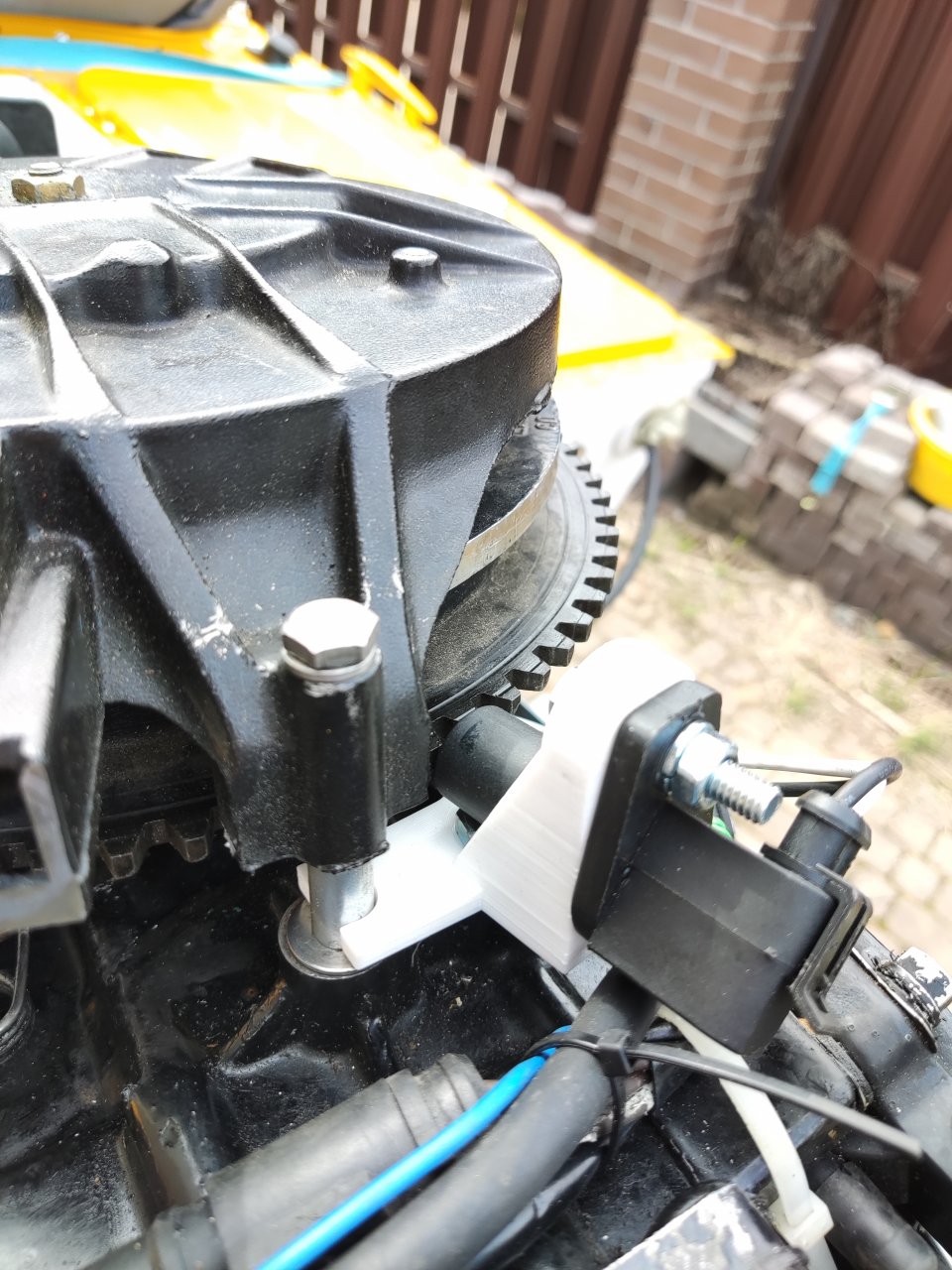

В итоге, купил ДПКВ, приколхозил на уголок к зубьям маховика, плюс-минус взял с штатных проводов с РУДа, сигнальный - с ДПКВ, второй провод с ДПКВ на массу к двигателю, число импульсов на тахе выставил =88 - по количеству зубьев маховика, попробовал и... результат на видео Часть 1:
https://www.youtube.com/shorts/dNJ-nwtzBr8
Тах - не работает!
Причем, на малых оборотах, до 3 тыс все норм, выше - стрелка живет своей жизнью, т.е., точно так же, когда сигнальный провод был подключен с РУДа.
Делаю вывод, что не сигнал убивает тахометр, ни его уровень, а именно повышенное напряжение с генератора, ранее замечал, что тах падал когда напряжение достигало 13.6-13.7 вольт!
Допускаю, что это мой тах такой особенный, ибо мотор уже второй, а симптомы те же, но тем не менее, думаем далее и .. меняю цепь подключения на второй вариант - добавляю отдельное питание +12В с доп.аккумулятора - валялся живой акк на 7 а/ч (от ИБП).
Подключаю акк по схеме:

Плюс от двигателя - не использую!
Результат - на видео Часть 2:
https://www.youtube.com/shorts/YD97xB2gYEs
Тах работает корректно!
Следовательно, мои догадки о повышенном напряжении верны!
Ну и далее, зачем нам лишний килограмм в виде доп.акка - ставлю вместо него понижайку - DC-DC стабилизатор напряжения на LM2596. Предварительно настраиваю новый стабилизатор на выход постоянные 12 вольт от внешнего блока питания - на плате потенциометр, позволяет точно настроить.
Стаб вот такой:

Схема подключения проще некуда!

Все подключено к штатным проводам с РУДа, ДПКВ выкинут.
Ну и результат на видео:
https://www.youtube.com/shorts/zpjMzzQk5dY
Собственно, на этом всё, тах заработал корректно, сегодня утром протестировано - полчаса хода на 4000 оборотов.
ТТХ стабилизатора:
Входное напряжение: 4 В ~ 35 В
Выходное напряжение, регулируется потенциометром: 1,23 В ~ 30 В
Выходной ток: 3А (макс.)
По параметрам - все норм!
На этом заканчиваю, всем спасибо за помощь!



[mura555555]

Приветствую всех!
Опишу свои наработки по поводу подключения тахометра. Эксперименты на сегодня считаю завершенными, тах заработал корректно. Да, пришлось немного помучиться, но таки, приступим!
За качество видео прошу не ругаться - все делалось на ходу.
Тахометр с Али, стрелка, нонейм, на видео всё видно.
На старой 30-ке помогла цепь RC на сигнальный провод и минус, но периодически тах выпадал в аут, хотя и в большинстве своем работал и показывал обороты.
Наблюдения наводили на мысль, что повышение напряжения в бортовой сети (после того как аккумулятор заряжался и переставал работать нагрузкой) приводило к "съезжанию крыши" у таха, на тот момент решения вопроса не было...
В итоге, купил ДПКВ, приколхозил на уголок к зубьям маховика, плюс-минус взял с штатных проводов с РУДа, сигнальный - с ДПКВ, второй провод с ДПКВ на массу к двигателю, число импульсов на тахе выставил =88 - по количеству зубьев маховика, попробовал и... результат на видео Часть 1:
https://www.youtube.com/shorts/dNJ-nwtzBr8
Тах - не работает!
Причем, на малых оборотах, до 3 тыс все норм, выше - стрелка живет своей жизнью, т.е., точно так же, когда сигнальный провод был подключен с РУДа.
Делаю вывод, что не сигнал убивает тахометр, ни его уровень, а именно повышенное напряжение с генератора, ранее замечал, что тах падал когда напряжение достигало 13.6-13.7 вольт!
Допускаю, что это мой тах такой особенный, ибо мотор уже второй, а симптомы те же, но тем не менее, думаем далее и .. меняю цепь подключения на второй вариант - добавляю отдельное питание +12В с доп.аккумулятора - валялся живой акк на 7 а/ч (от ИБП).

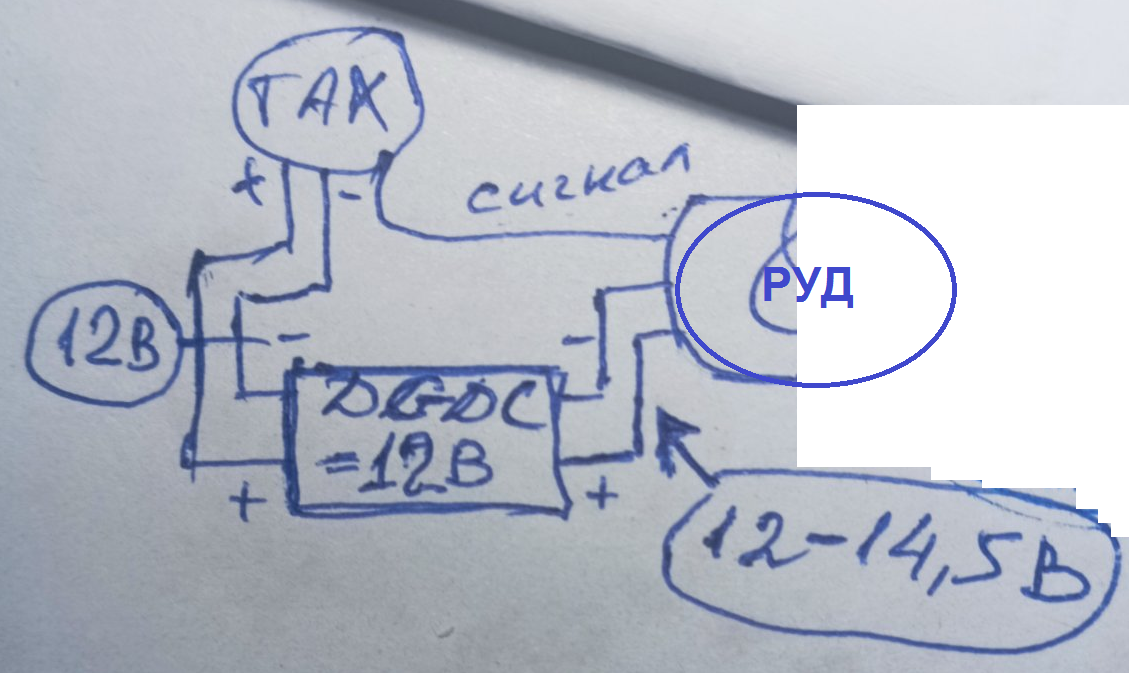

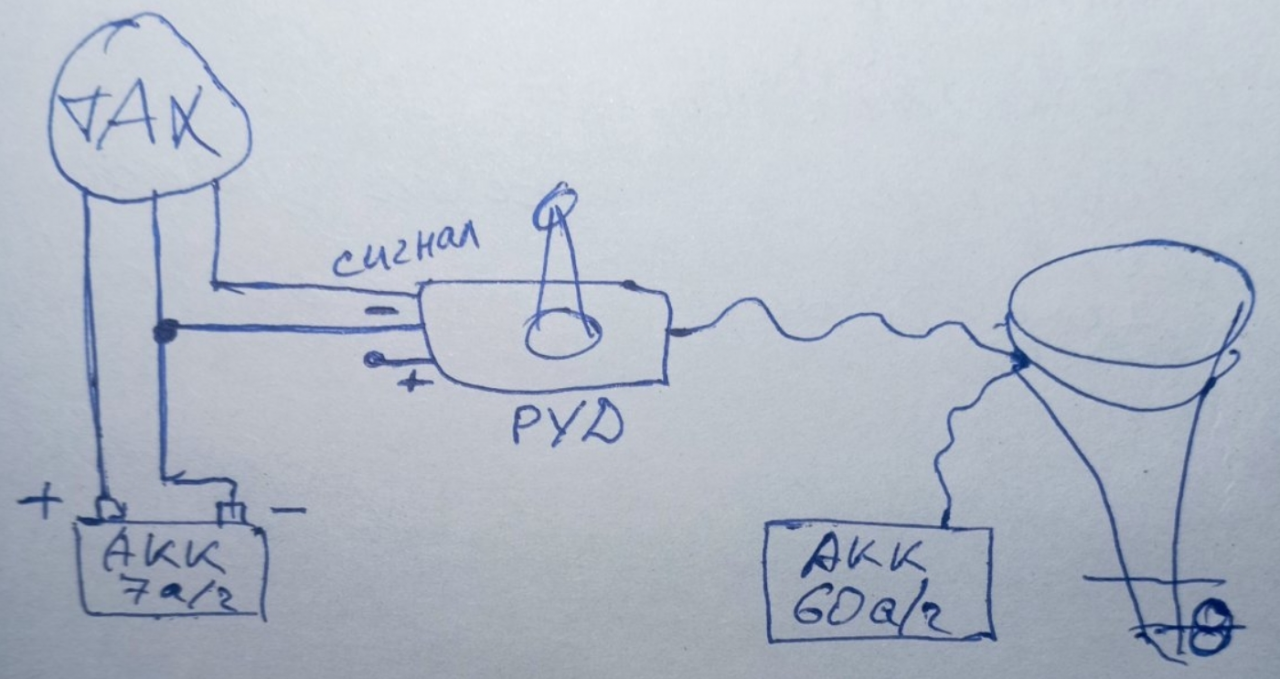

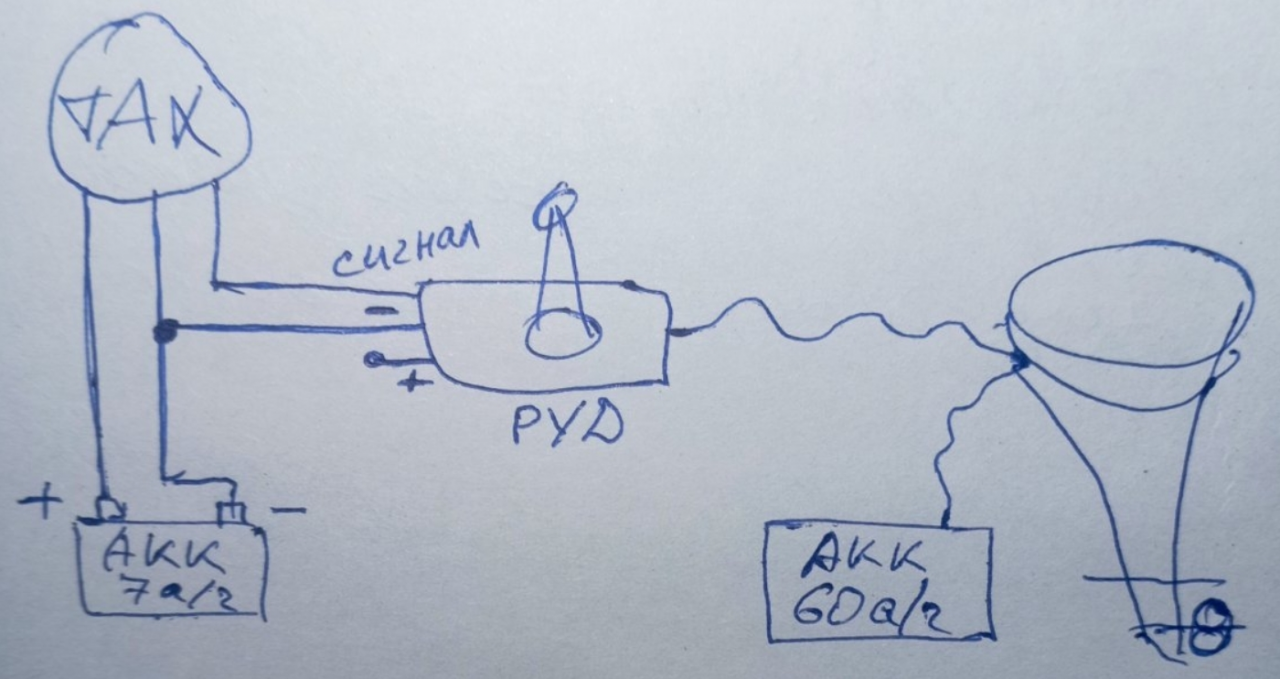

Подключаю акк по схеме:
Посмотреть вложение 255543
Плюс от двигателя - не использую!
Результат - на видео Часть 2:
https://www.youtube.com/shorts/YD97xB2gYEs
Тах работает корректно!
Следовательно, мои догадки о повышенном напряжении верны!
Ну и далее, зачем нам лишний килограмм в виде доп.акка - ставлю вместо него понижайку - DC-DC стабилизатор напряжения на LM2596. Предварительно настраиваю новый стабилизатор на выход постоянные 12 вольт от внешнего блока питания - на плате потенциометр, позволяет точно настроить.

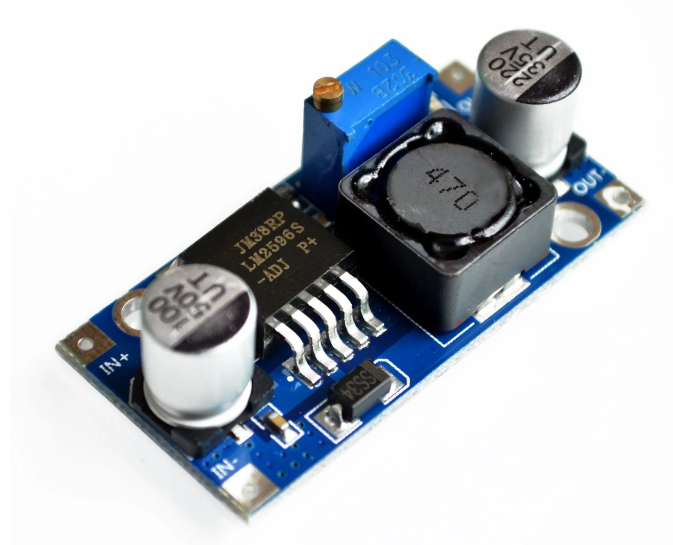

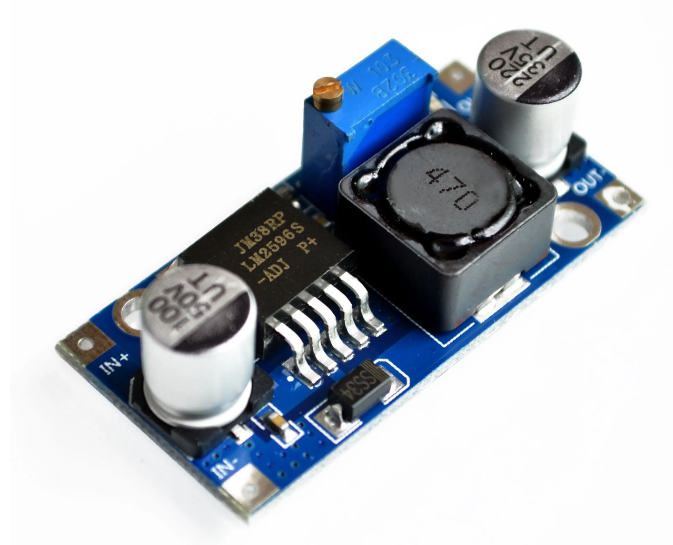

Стаб вот такой:
Посмотреть вложение 255544
Схема подключения проще некуда!
Посмотреть вложение 255545
Все подключено к штатным проводам с РУДа, ДПКВ выкинут.
Ну и результат на видео:
https://www.youtube.com/shorts/zpjMzzQk5dY
Собственно, на этом всё, тах заработал корректно, сегодня утром протестировано - полчаса хода на 4000 оборотов.
ТТХ стабилизатора:
Входное напряжение: 4 В ~ 35 В
Выходное напряжение, регулируется потенциометром: 1,23 В ~ 30 В
Выходной ток: 3А (макс.)
По параметрам - все норм!
На этом заканчиваю, всем спасибо за помощь!

На самом деле все проще, надо было замерить напряжение с дпкв, если он индуктивный ,то с него бы выходило 5вольт ,вроде, при работоющем двигателе,его к тохометру, и все работает



[S_auto]

если он индуктивный ,то с него бы выходило 5вольт ,вроде, при работоющем двигателе,его к тохометру, и все работает

Да, там магнит на конце. Не стал я рисковать, стабилизатор с запасом по току - нормально, скиснет за зиму - новый поставлю, 50 рублей стоит. А вот ДПКВ под 500 тянет - сдам в магазин обратно.



[mura555555]

Да, там магнит на конце. Не стал я рисковать, стабилизатор с запасом по току - нормально, скиснет за зиму - новый поставлю, 50 рублей стоит. А вот ДПКВ под 500 тянет - сдам в магазин обратно.

Нечем там рисковать, с дпкв 5 вольт прям на тох,и гуд



[S_auto]

Нечем там рисковать, с дпкв 5 вольт прям на тох,и гуд

Не очень мне нравится железяка вблизи зубьев маховика. Ну ее нафик!)))



[mura555555]

Не очень мне нравится железяка вблизи зубьев маховика. Ну ее нафик!)))

У меня вой был, но работал



[S_auto]

У меня вой был, но работал

Вой у меня тоже непонятный присутствует, где-то от 3000 до 4000 оборотов, но это не в эту тему. Я грешу таки, что у меня тахометр такой супер-чувствительный попался, чуть напряжение повысилось - и начинаются пляски.



[mura555555]

Вой у меня тоже непонятный присутствует, где-то от 3000 до 4000 оборотов, но это не в эту тему. Я грешу таки, что у меня тахометр такой супер-чувствительный попался, чуть напряжение повысилось - и начинаются пляски.

Заработал ,и гуд,



[Василий Любов]

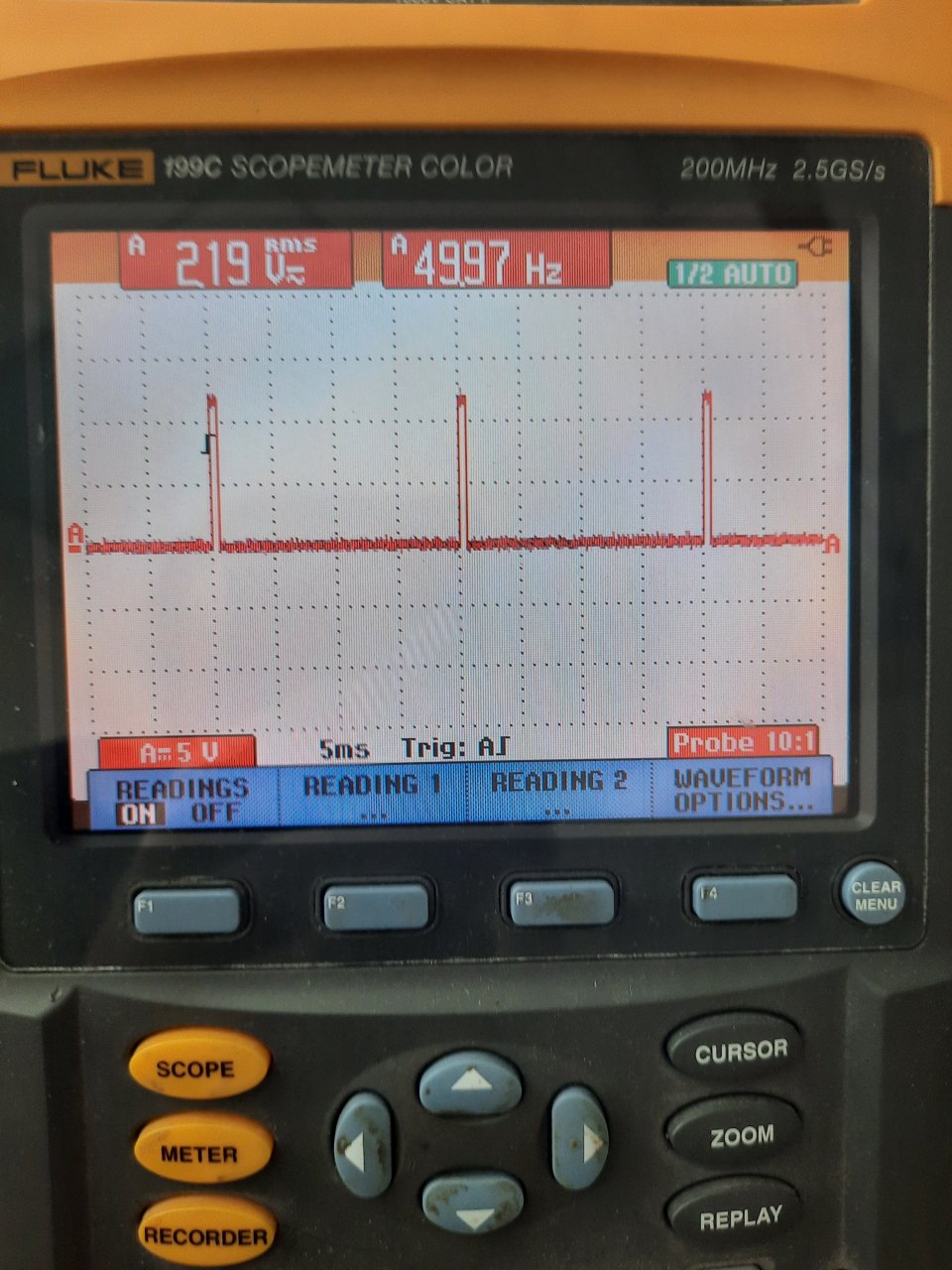

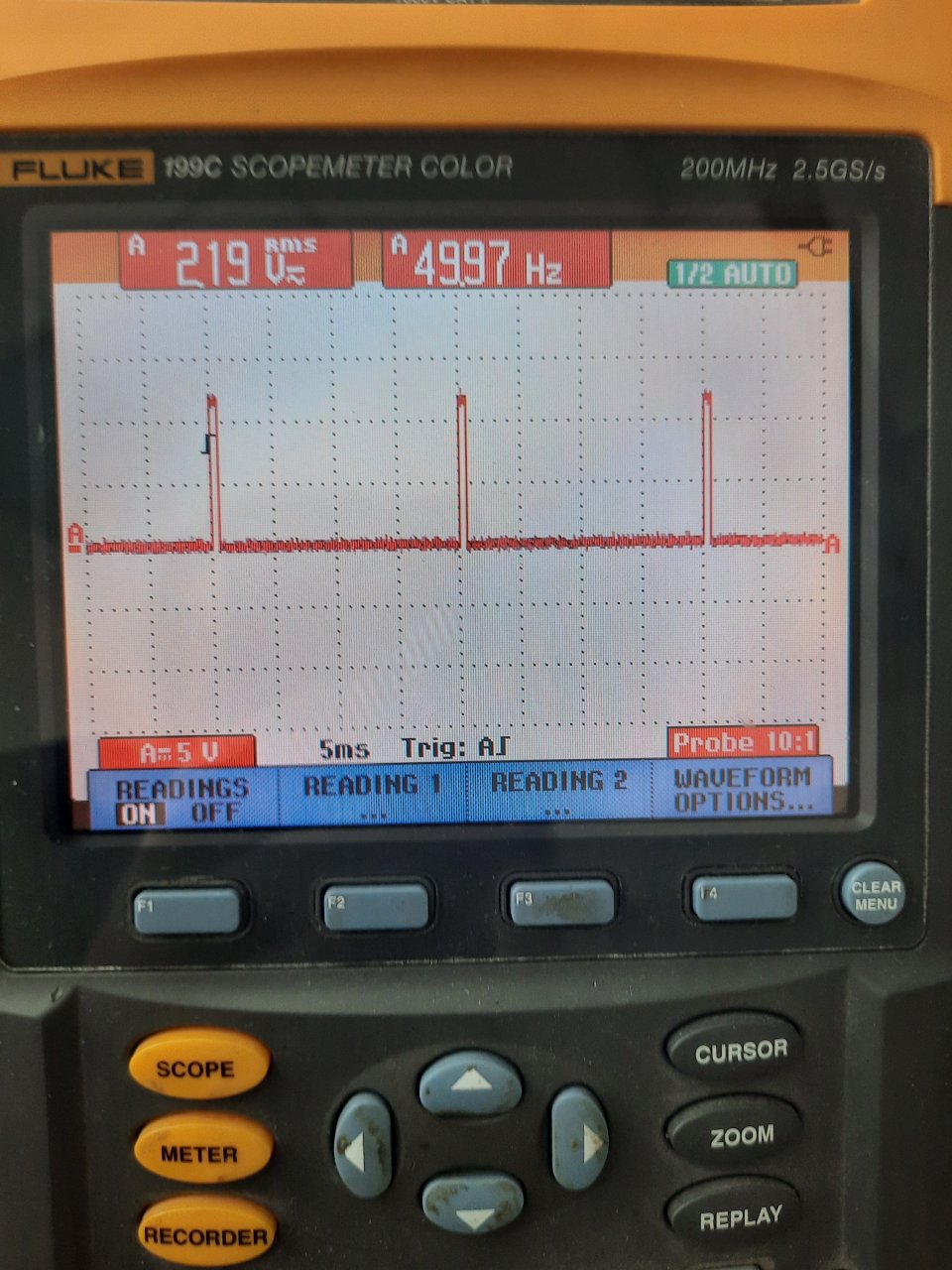

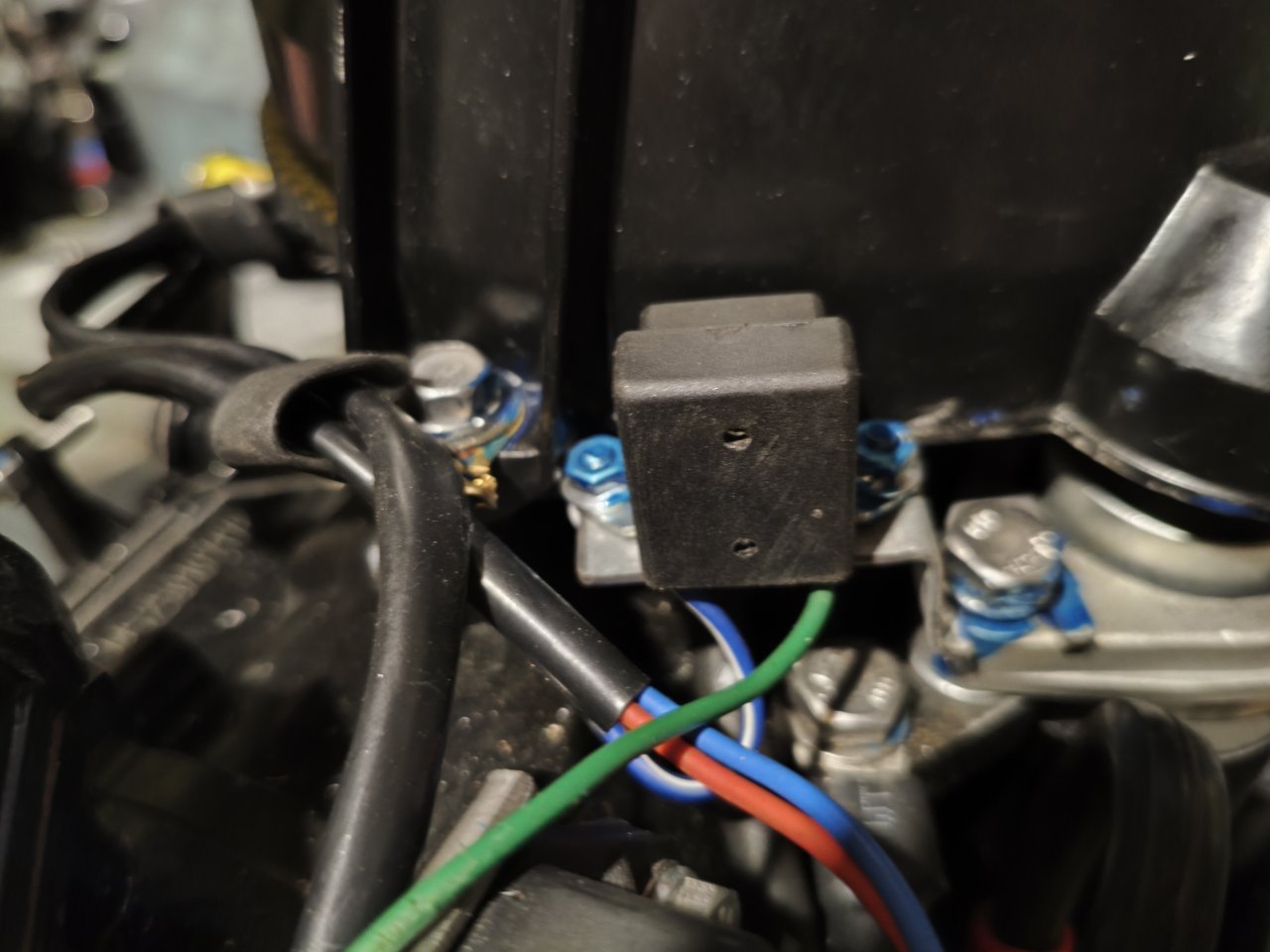

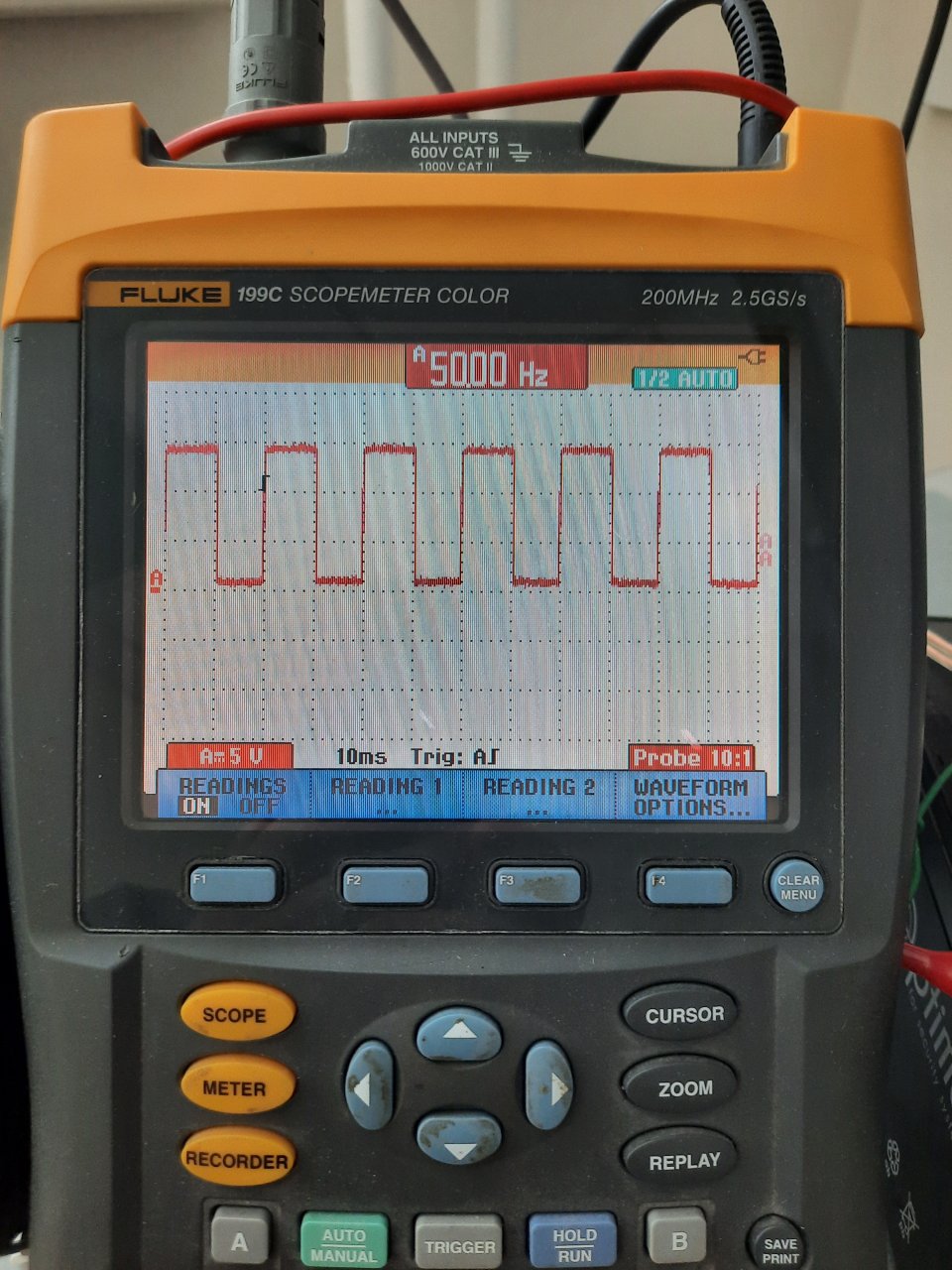

Попался в руки регулятор от Мерка - 60 4т. Для америкосов. Чего интересного с точки зрения для тахометра: очень короткие импульсы. Прям вот очень:

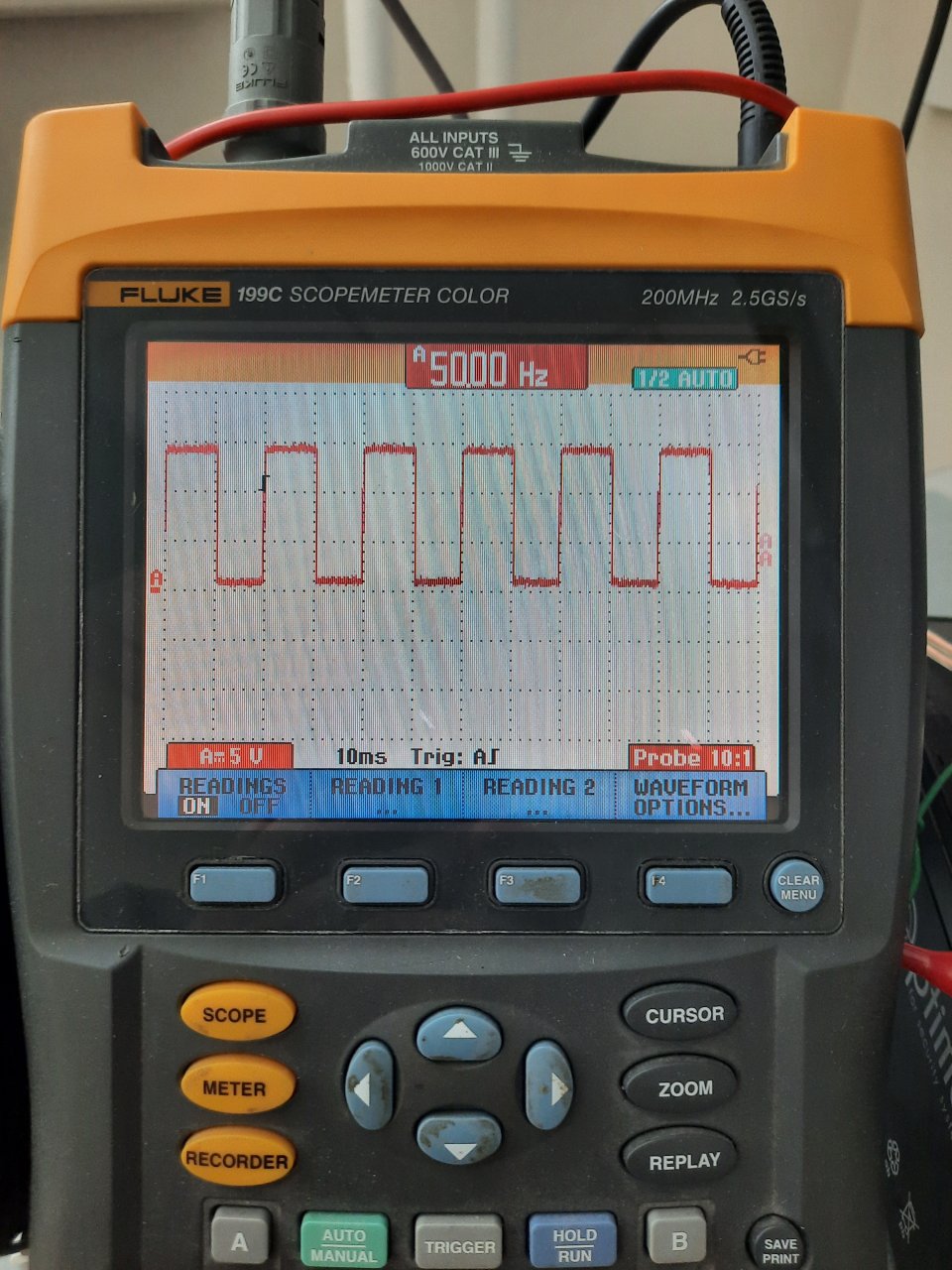

Так что - по мнению "ихних" инженеров - такое тахометр должен спокойно переваривать. А я всё ближе к "правильному" меандру стремлюсь
