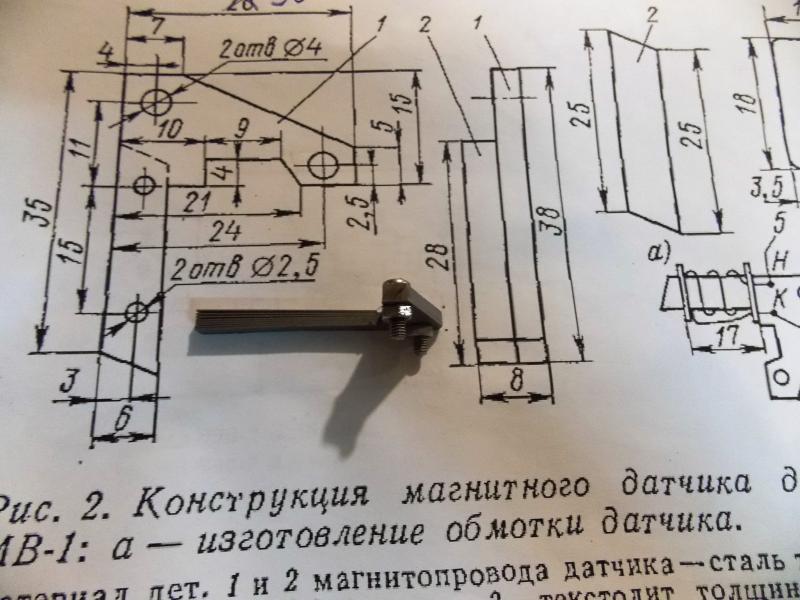

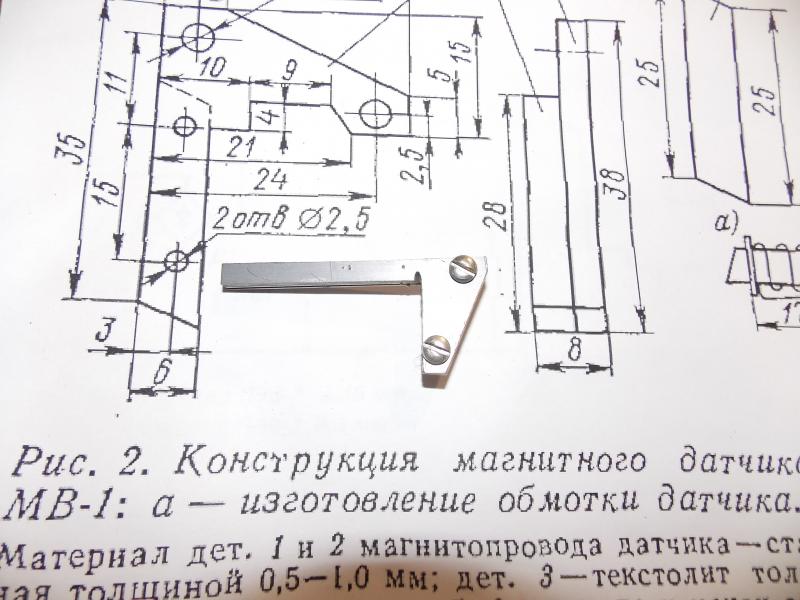

Датчик был изготовлен в точности по чертежу автора, из электротехнической стали, толщина пластин 0.5 мм.
А можно ли сделать седечник датчика из цельного куска железа-фрезернуть?


танкист

капитан 1-го ранга
Регистрация
15.11.2014
Сообщения
12 245
Карма
3 680
Город
г. Пермь
Имя
Андрей
Лодка
Прогресс-4
Мотор
Нептун-23 Вихрь-25 Вихрь-30 Ветерок-8М Johnson-60
SHAFAR сказал(а):
Датчик был изготовлен в точности по чертежу автора, из электротехнической стали, толщина пластин 0.5 мм.
А можно ли сделать седечник датчика из цельного куска железа-фрезернуть?
Подобных датчиков не применял. В любом случае нужен опытный образец и тесты на стенде.
Электротехническая сталь отличается от простой, к тому же простая сталь имеет свойства накапливать магнитное поле в себе, в отличии от электротехнической- по этому нужны реальные испытания.


AlexLee

капитан 3-го ранга
Регистрация
02.02.2016
Сообщения
736
Карма
18
Возраст
51
Город
Днепр
Имя
Александр
Лодка
Прогресс 2
Мотор
Нептун 23
танкист сказал(а):
SHAFAR сказал(а):
Датчик был изготовлен в точности по чертежу автора, из электротехнической стали, толщина пластин 0.5 мм.
А можно ли сделать седечник датчика из цельного куска железа-фрезернуть?
Подобных датчиков не применял. В любом случае нужен опытный образец и тесты на стенде.
Электротехническая сталь отличается от простой, к тому же простая сталь имеет свойства накапливать магнитное поле в себе, в отличии от электротехнической- по этому нужны реальные испытания.
Где то на просторах инета встречал решение, при котором датчик наматывался на проволоке от электрода, диаметром 3.

Это было у спортсменов, но применимо ближе к "схеме NEW".Жаль, что сайт ихний давно лег(

Надо будет попробовать ихнее решение с датчиком к схеме Танкиста.


танкист

капитан 1-го ранга
Регистрация
15.11.2014
Сообщения
12 245
Карма
3 680
Город
г. Пермь
Имя
Андрей
Лодка
Прогресс-4
Мотор
Нептун-23 Вихрь-25 Вихрь-30 Ветерок-8М Johnson-60
AlexLee сказал(а):
Надо будет попробовать ихнее решение с датчиком к схеме Танкиста.
Дело не в схеме, дело в стали. А тему ту с электродом я читал и датчик такой использовал для тестов.
Для Нептуна или Вихря это не годится.



Датчик намагничивается и начинает выдавать на осциллограф разные фокусы.


Вложения

AlexLee

капитан 3-го ранга
Регистрация
02.02.2016
Сообщения
736
Карма
18
Возраст
51
Город
Днепр
Имя
Александр
Лодка
Прогресс 2
Мотор
Нептун 23
танкист сказал(а):
AlexLee сказал(а):
Надо будет попробовать ихнее решение с датчиком к схеме Танкиста.
Дело не в схеме, дело в стали. А тему ту с электродом я читал и датчик такой использовал для тестов.
Для Нептуна или Вихря это не годится.


Датчик намагничивается и начинает выдавать на осциллограф разные фокусы.
Биг сенкс. Избавил меня от экспериментов с заведомо отрицательным результатом.
Жму руку.


Sokoloff

ст. лейтенант
Регистрация
28.03.2016
Сообщения
345
Карма
51
Возраст
61
Город
Камышин
Имя
Алексей
Лодка
Нептун
Мотор
Нептун 23, три .
Представился случай, снял кино :D ..оператор с меня к сожалению аховый..но тем не менее..
Впечатления от зажигалки исключительно положительные, моторчег работает как часы..на всех режимах, с разными винтами и под всякой загрузкой.. :) Огроменное спасибо Андрею!!!

На видео я завожу холодный мотор, на улице где-то градусов 10 тепла, вода 14 гр.

https://youtu.be/YsX1IyD6D6Q


танкист

капитан 1-го ранга
Регистрация
15.11.2014
Сообщения
12 245
Карма
3 680
Город
г. Пермь
Имя
Андрей
Лодка
Прогресс-4
Мотор
Нептун-23 Вихрь-25 Вихрь-30 Ветерок-8М Johnson-60
Sokoloff сказал(а):
Представился случай, снял кино
Замечательно работает моторчик! :good:
Тут заслуга не только зажигания, но и в общем - сборки и настройки мотора.
Отличная работа- Алексей! :good:


танкист

капитан 1-го ранга
Регистрация
15.11.2014
Сообщения
12 245
Карма
3 680
Город
г. Пермь
Имя
Андрей
Лодка
Прогресс-4
Мотор
Нептун-23 Вихрь-25 Вихрь-30 Ветерок-8М Johnson-60
Подниму тему..................
Коллега с Урала- с города где суровые Челябинские мужики........... :hahaha:

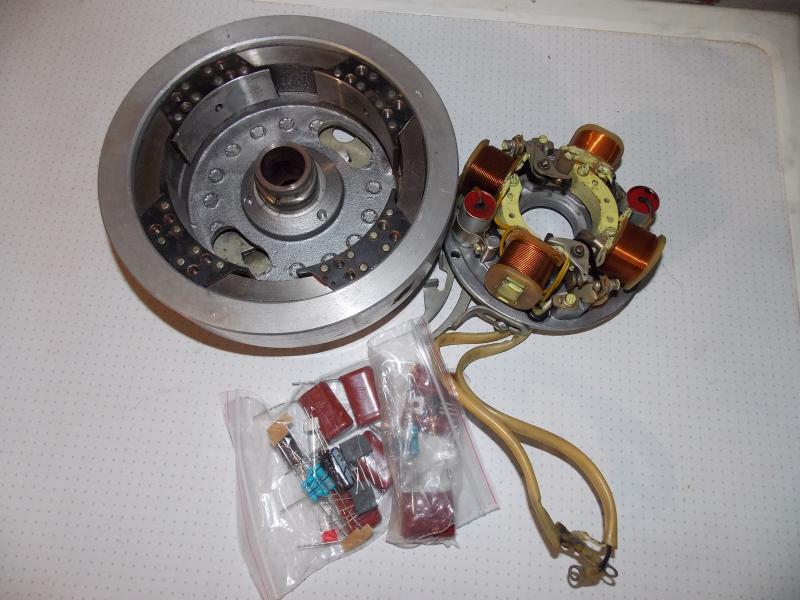

Прислал комплект зажигания с ПЛМ Нептун-23 на переделку в ЭСЗ.
Тема жива, и данный комплект после переделки, отправится в столицу южного Урала- город Челябинск!


Вложения

bosya

капитан 1-го ранга
Регистрация
02.07.2014
Сообщения
1 750
Карма
307
Город
Украина
Имя
Александр
Лодка
Колибри К-280, Колибри КМ-300->>МКМ, Романтика-2 ->>Автобот,
Мотор
Прибой->Ветерок-8Э->Ветерок-12 ->>, Fisher 2.5->> Hidea HD3.0FHS, Москва-М, Привет-22, Нептун-23
фото процесса переделки будут?


танкист

капитан 1-го ранга
Регистрация
15.11.2014
Сообщения
12 245
Карма
3 680
Город
г. Пермь
Имя
Андрей
Лодка
Прогресс-4
Мотор
Нептун-23 Вихрь-25 Вихрь-30 Ветерок-8М Johnson-60
bosya сказал(а):
фото процесса переделки будут?
Полный отчет переделки с фото инструкциями, будет обязательно, но чуть позже................


Капитан Немо

капитан-лейтенант
Регистрация
23.08.2015
Сообщения
401
Карма
72
Город
Санкт-Петербург
Имя
Сергей
Лодка
прогресс 4, лидер 320, Fishhunter 360, Чирок 270, Чирок 200
Мотор
нептун 23(2шт) и 25, ветерок 9,9; салют-2э, Nissamaran 36Pro, Прибой, Привет 22 (пока нерабочий)
Андрей, а маховик зачем? Магниты намагничивать?


танкист

капитан 1-го ранга
Регистрация
15.11.2014
Сообщения
12 245
Карма
3 680
Город
г. Пермь
Имя
Андрей
Лодка
Прогресс-4
Мотор
Нептун-23 Вихрь-25 Вихрь-30 Ветерок-8М Johnson-60
Капитан Немо сказал(а):
Андрей, а маховик зачем? Магниты намагничивать?
Да, магниты надо подмагнитить обязательно, у Нептуна они то же садятся со временем, не так сильно как у Вихря, но всё-же.


Zolotko

ст. лейтенант
Регистрация
23.05.2012
Сообщения
315
Карма
19
Возраст
67
Город
г.Таганрог
Имя
Александр
Лодка
РИБ Аполлон 420Z
Мотор
Нептун 23Э
Андрей, а как намагничиваешь? Что у тебя за приспособа?


танкист

капитан 1-го ранга
Регистрация
15.11.2014
Сообщения
12 245
Карма
3 680
Город
г. Пермь
Имя
Андрей
Лодка
Прогресс-4
Мотор
Нептун-23 Вихрь-25 Вихрь-30 Ветерок-8М Johnson-60

Zolotko

ст. лейтенант
Регистрация
23.05.2012
Сообщения
315
Карма
19
Возраст
67
Город
г.Таганрог
Имя
Александр
Лодка
РИБ Аполлон 420Z
Мотор
Нептун 23Э
Да, впечатляет - преклоняюсь.
Вижу что приведенная схема не соответствует тому что собрано. Эти две большие серые банки - тоже кондеры?
У тебя твоей схемы нет?


Sokoloff

ст. лейтенант
Регистрация
28.03.2016
Сообщения
345
Карма
51
Возраст
61
Город
Камышин
Имя
Алексей
Лодка
Нептун
Мотор
Нептун 23, три .
Сезон закончился :( ...лодку выдернул, докладаю...зажигалка присланная Андреем показала себя замечательно :crazy: Поседняя охота - на улице -5, вода +3.....завелся с пятого ленивого потяга из которых первых три просто прогоны с зажатой кнопкой... :D так что вот ..работает, на всех режимах, не капризничает, за все время , как поставил больше ни разу не крутил..


AlexLee

капитан 3-го ранга
Регистрация
02.02.2016
Сообщения
736
Карма
18
Возраст
51
Город
Днепр
Имя
Александр
Лодка
Прогресс 2
Мотор
Нептун 23
Ну что сказать. Зажигалка по своей сути безпроблемная. Но только она вынула мне мозг в плане производства датчика. Оно вроде хрень - кондуктор, напильник.


AlexLee

капитан 3-го ранга
Регистрация
02.02.2016
Сообщения
736
Карма
18
Возраст
51
Город
Днепр
Имя
Александр
Лодка
Прогресс 2
Мотор
Нептун 23
Что то тема затихла. А зря. Зажигалка то супер. Ньюансов для обычного водомоторника много, но это того стоит. Если топикстартер будет не против, поделюсь своими шишками-ушибками.


танкист

капитан 1-го ранга
Регистрация
15.11.2014
Сообщения
12 245
Карма
3 680
Город
г. Пермь
Имя
Андрей
Лодка
Прогресс-4
Мотор
Нептун-23 Вихрь-25 Вихрь-30 Ветерок-8М Johnson-60
AlexLee сказал(а):
Что то тема затихла. А зря. Зажигалка то супер. Ньюансов для обычного водомоторника много, но это того стоит. Если топикстартер будет не против, поделюсь своими шишками-ушибками.
Тема для того и создана что бы разобрать по полочкам принцип работы зажигалки и все нюансы связанные с ней.
Так что делись всеми "шишками-ухабами"


танкист

капитан 1-го ранга
Регистрация
15.11.2014
Сообщения
12 245
Карма
3 680
Город
г. Пермь
Имя
Андрей
Лодка
Прогресс-4
Мотор
Нептун-23 Вихрь-25 Вихрь-30 Ветерок-8М Johnson-60
Продолжу тему. Приступил к изготовлению очередного комплекта, для нашего коллеги по форуму.

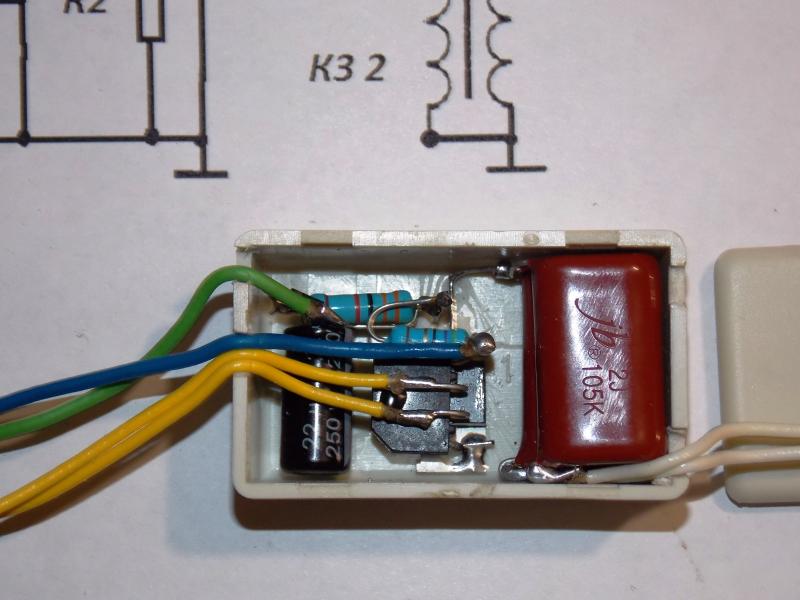

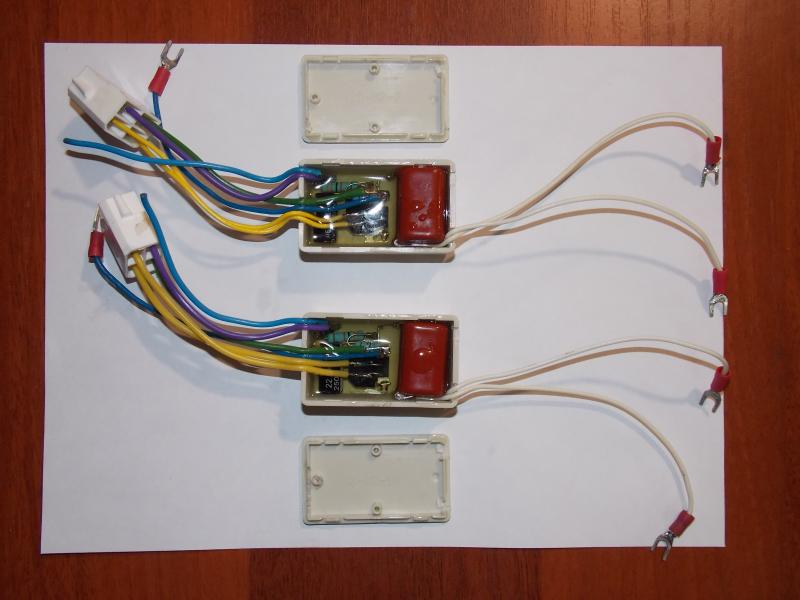

Начал с самого простого- коммутаторы.
Комплект будет один, но поскольку коллега прислал два комплекта радиодеталей, коммутаторов будет два. (один в запас)


Вложения

танкист

капитан 1-го ранга
Регистрация
15.11.2014
Сообщения
12 245
Карма
3 680
Город
г. Пермь
Имя
Андрей
Лодка
Прогресс-4
Мотор
Нептун-23 Вихрь-25 Вихрь-30 Ветерок-8М Johnson-60

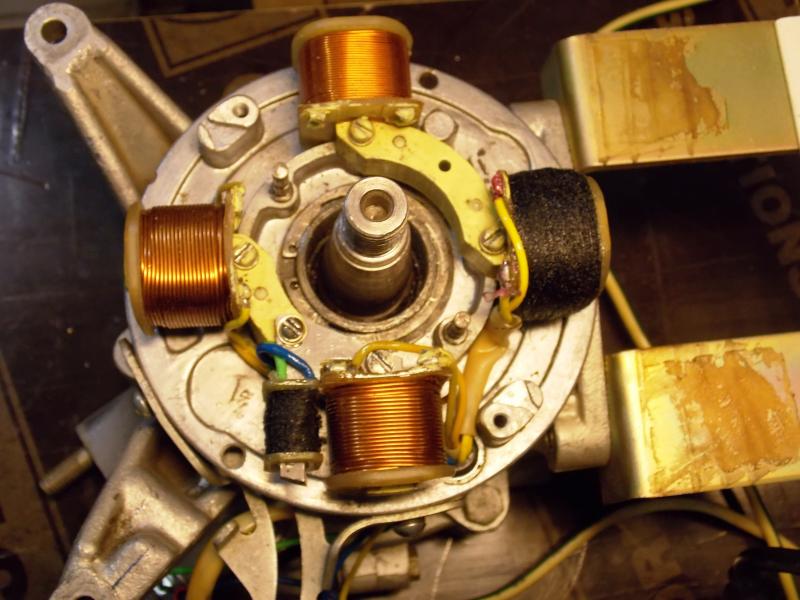

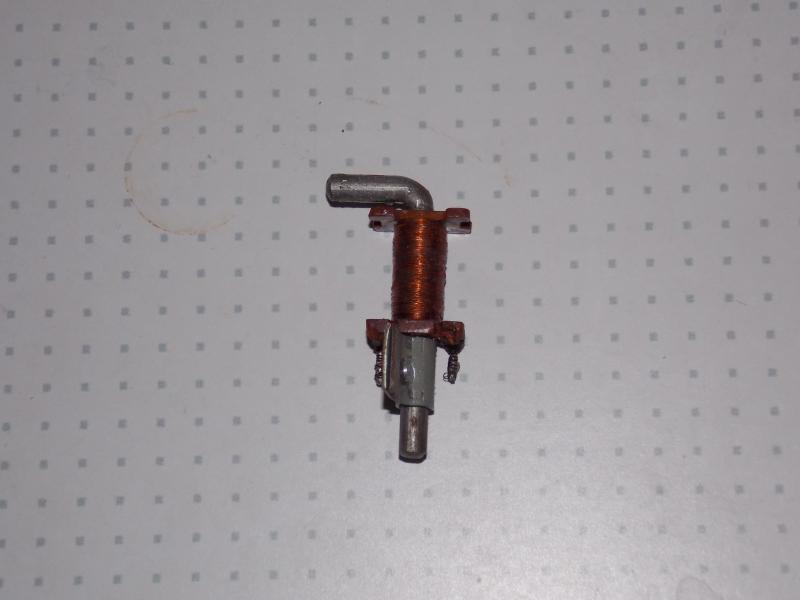

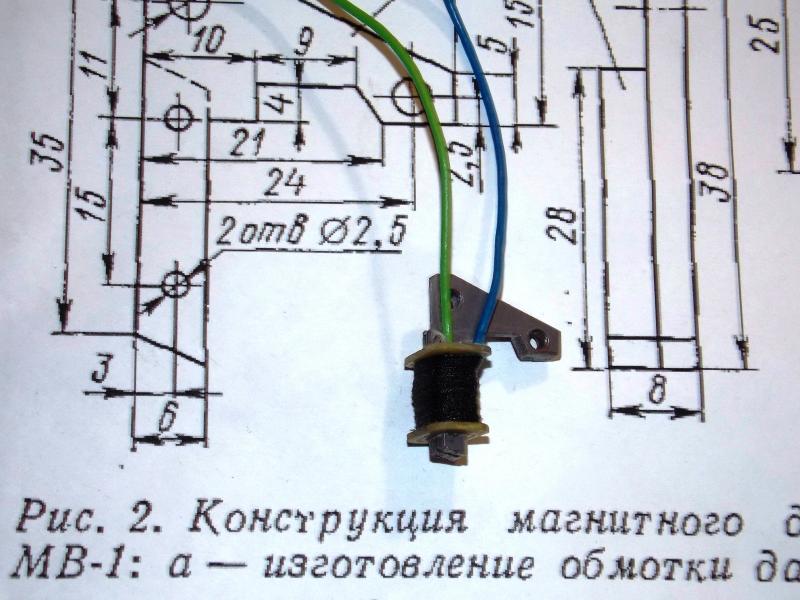

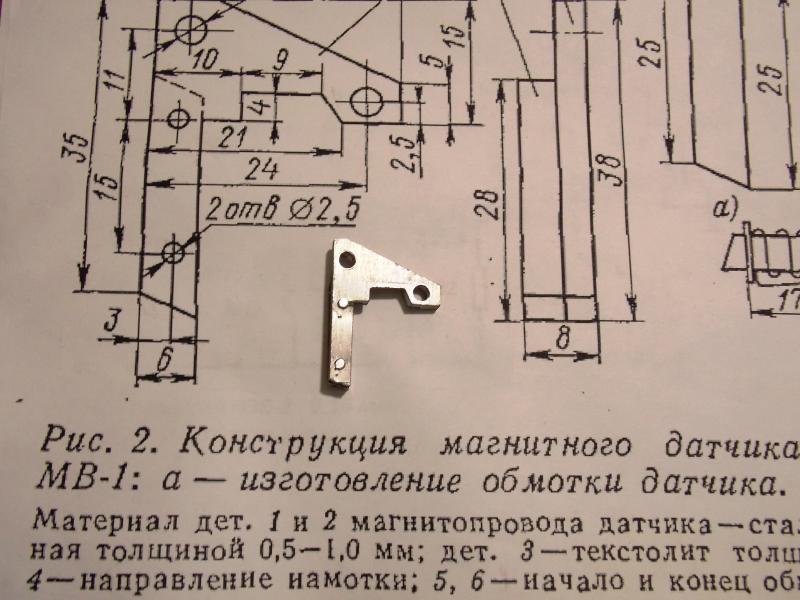

Продолжаю. Датчик был изготовлен новым способом. Был собран необходимый по толщине пакет железа и после нанесения размеров, просто выпилен "болгаркой"
Это сократило существенно время изготовления сердечника.


DSCN4904.JPG DSCN4906.JPG DSCN4907.JPG DSCN4912.JPG



Далее удаляем с магдина контакты и снимаем одну из катушек на перемотку.

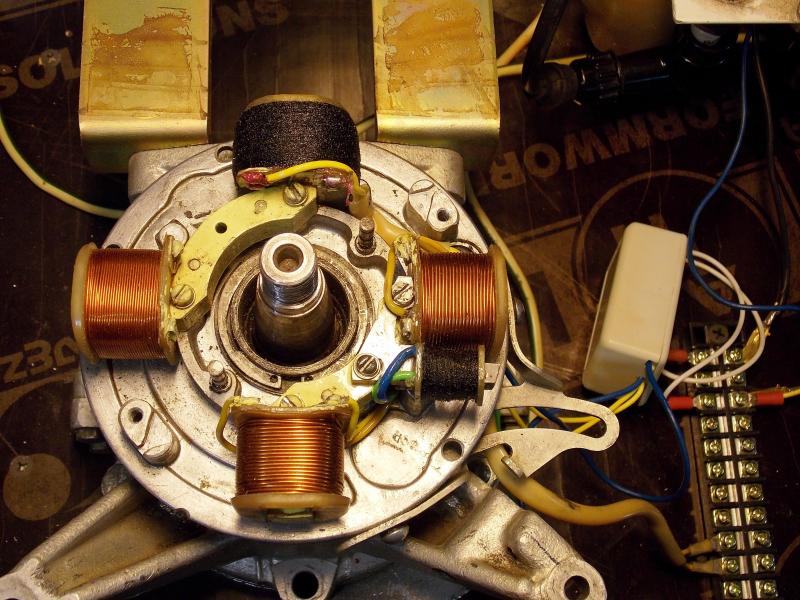

После чего устанавливаем датчик и катушку на основание.

DSCN4916.JPG DSCN4915.JPG


Подключаем коммутатор согласно схеме и снимаем характеристики.

https://youtu.be/uRZa3JVm8oI


Разряд стабильный 300 вольт от 1000 оборотов. Скачок напряжения на 100 вольт как и положено, присутствует на оборотах 4000.
Оба коммутатора проверены и работают абсолютно одинаково.

Теперь о деталях.
Поскольку был прислан весь комплект зажигания, включая маховик, соответственно весь комплект был проверен.

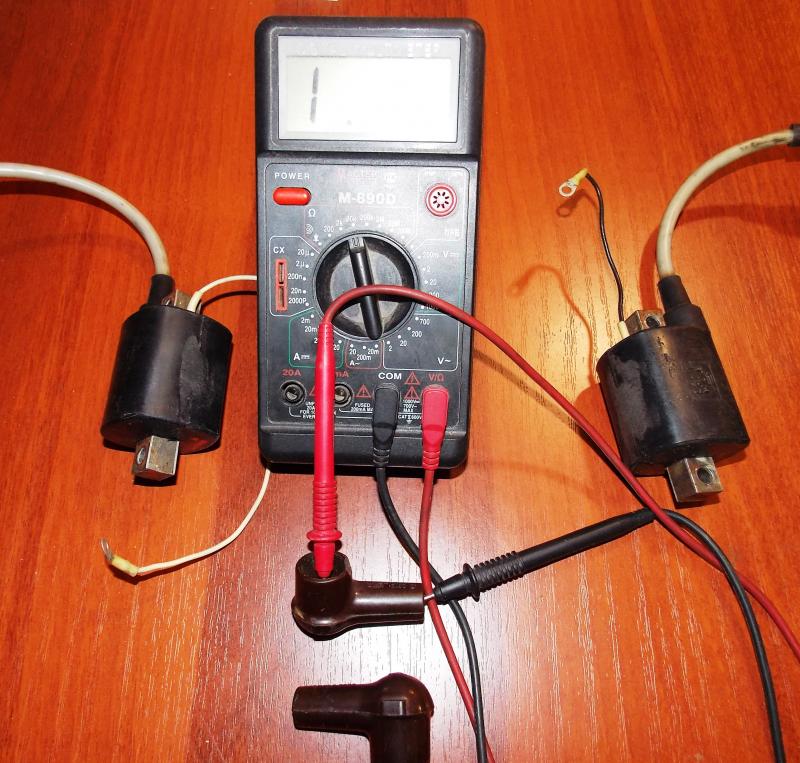

Катушки ТЛМ абсолютно исправны, чего нельзя сказать о колпачках.
Данные колпачки имеют резисторы и как это часто бывает, они выходят из строя.
В данном случае один из резисторов просто в обрыве.


К сожалению колпачки оказались не разборные.
Петровичу рекомендую купить новые колпачки и обязательно удалить из них резисторы.
Как это сделать рассказано тут. topic6928.html#p171592

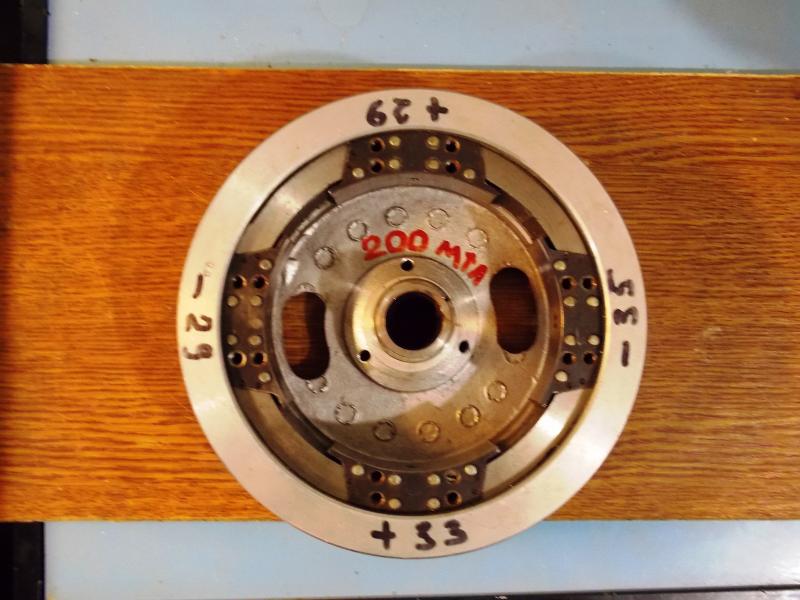

Магниты маховика были измерены, поле двух магнитов было довольно слабым всего 145 мТл.
Соответственно все магниты были заряжены, до уровня 200 мТл.

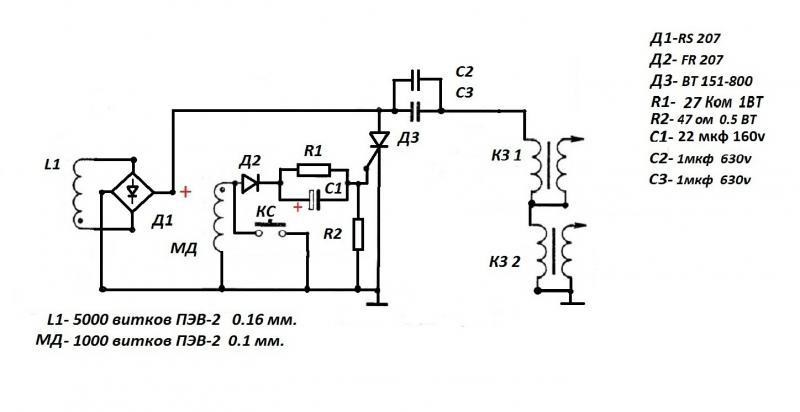

Окончательный вид и схема подключения к клеммам штатного выпрямителя ПЛМ Нептун-23, будут чуть позже.
Продолжение следует.

Последнее редактирование:

deduwka

ст. матрос
Регистрация
10.12.2013
Сообщения
45
Карма
0
Город
Беларусь березино
Имя
саша
Лодка
казанка
Мотор
ветерок нептун
здравствуйте форумчане подскажите пожалуйста на схеме катушки помеченные точкой я так понимаю это начало обмоток а кс это кнопка стоп


танкист

капитан 1-го ранга
Регистрация
15.11.2014
Сообщения
12 245
Карма
3 680
Город
г. Пермь
Имя
Андрей
Лодка
Прогресс-4
Мотор
Нептун-23 Вихрь-25 Вихрь-30 Ветерок-8М Johnson-60
deduwka сказал(а):
здравствуйте форумчане подскажите пожалуйста на схеме катушка помеченная точкой я так понимаю это начало обмоток
Да правильно! Подключение датчика для ПЛМ Нептун-23- конец обмотки на диод.


танкист

капитан 1-го ранга
Регистрация
15.11.2014
Сообщения
12 245
Карма
3 680
Город
г. Пермь
Имя
Андрей
Лодка
Прогресс-4
Мотор
Нептун-23 Вихрь-25 Вихрь-30 Ветерок-8М Johnson-60

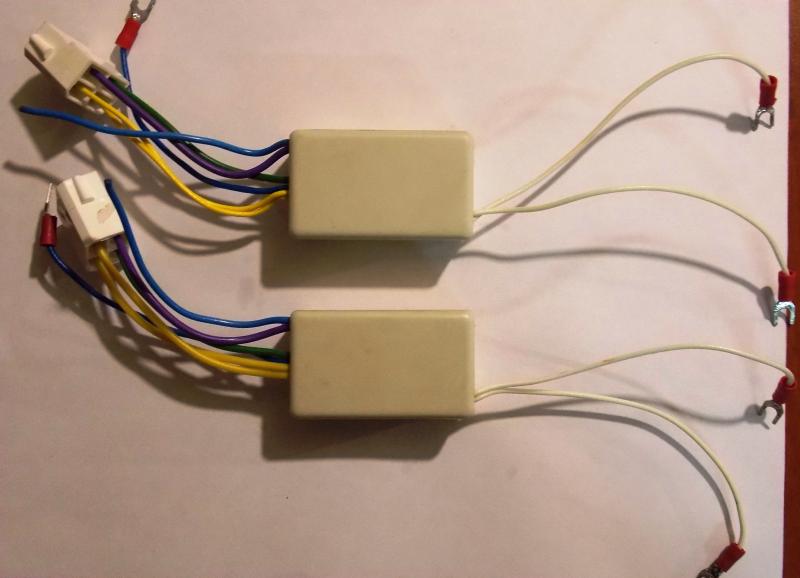

Распаял разъёмы, на коммутаторы, залил эпоксидкой.
Завтра контрольный тест, схема соединений и зажигание отправляется к владельцу.


Вложения

deduwka

ст. матрос
Регистрация
10.12.2013
Сообщения
45
Карма
0
Город
Беларусь березино
Имя
саша
Лодка
казанка
Мотор
ветерок нептун
танкист сказал(а):
deduwka сказал(а):
здравствуйте форумчане подскажите пожалуйста на схеме катушка помеченная точкой я так понимаю это начало обмоток а кс это кнопка стоп
Да правильно! Подключение датчика для ПЛМ Нептун-23- конец обмотки на диод.
извините немного не понял точкой обозначен получается конец обмотки катушки а кс это кнопка стоп извините еще раз просто в электроники не силен хочу попробовать спаять так что бне накосячить
