Неисправности МБ-23

[Pilot-by]

на второй плате транзистор не правильно. коллектор с базой местами попутаны - средний и крайний правый вывод (если смотреть на надпись).



[GnoM]

Спасибо Александр! Перепаял, заменил транзистор... Ничего. В статье сказано, ставить резисторы от 0,125В, я поставил 0,5В. Поменял все... Может СВД? Блок питания выдает 4,63В.



[Pilot-by]

точную маркировку резисторов напиши. и цвета колец,
сфоткай как сейчас запаян.



[GnoM]

R1 -МЛТ 0,5 18 К5%; R2 -МЛТ 0,5 560; R3 - 100Ом(4 кольца: кор., черн., кор., зол.,)

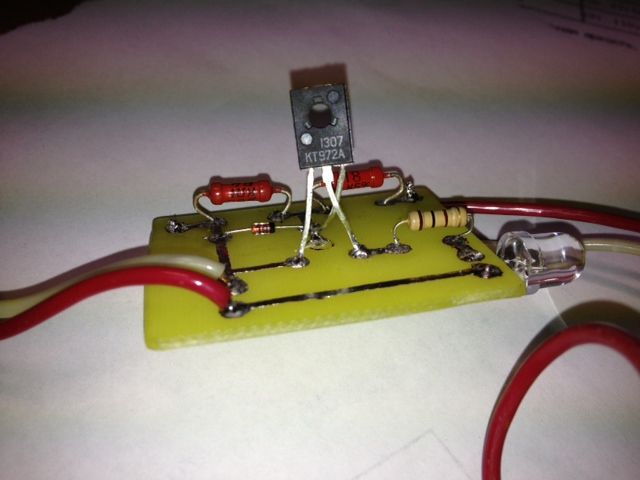

Перепаял транзистор:
Не могу понять, почему крутит фото...На компе нормально...



[танкист]

На просторах сети, нашел вот такую штуку: простейший стробоскоп.
Взято от сюда: http://www.mopedist.ru/forum/thread1139-1.html
На Нептуне будет работать?
С Уважением.

Простите вы по этой схеме собираете?



[GnoM]

Да, по этой...



[Pilot-by]

сейчас правильно, но резисторы далеки от номинала.
по схеме R2 220кОм, R3 15 Ом
у тебя R2 560Ом, R3 100Ом.



[танкист]

Да, по этой...

А где там резисторы 18к 560к или я не ту схему смотрю?



[танкист]

сейчас правильно, но резисторы далеки от номинала.
по схеме R2 220кОм, R3 15 Ом
у тебя R2 560Ом, R3 100Ом.

Правильно пилот



[GnoM]

Понятно. Спасибо! А то я, кажись, холодную обкатку мотору сделал, дрелью... Пока паял-перепаивал.



[GnoM]

В статье к этой схеме, есть пояснения и набор деталей.... Я оттуда брал инфу....
Там и указаны номиналы...Сейчас вставлю абзац...
"Резисторы – любого типа мощностью от 0,125 Вт и выше, номинал R1 и R2 не очень критичен:
R1 – (6,8...22) кОм
R2 – (100 кОм...1 МОм)
R3 – Балласт светодиода. Номинал напротив, очень критичен. Он зависит от напряжения
источника питания, типа, цвета и предельно допустимого тока светодиода. Подробнее см. ниже."
Взято отсюда: http://www.mopedist.ru/upload/userfiles ... boskop.pdf
Но все равно, не верно подобрал. Переделаю завтра...



[танкист]

В статье к этой схеме, есть пояснения и набор деталей.... Я оттуда брал инфу....
Там и указаны номиналы...Сейчас вставлю абзац...
"Резисторы – любого типа мощностью от 0,125 Вт и выше, номинал R1 и R2 не очень критичен:
R1 – (6,8...22) кОм
R2 – (100 кОм...1 МОм)
R3 – Балласт светодиода. Номинал напротив, очень критичен. Он зависит от напряжения
источника питания, типа, цвета и предельно допустимого тока светодиода. Подробнее см. ниже."
Взято отсюда: http://www.mopedist.ru/upload/userfiles ... boskop.pdf
Но все равно, не верно подобрал. Переделаю завтра...

Хорошая схема проста и надежна проверить работоспособность очень просто подаем +4.5в через резистор 100ком в точку соединения R1-R2 светодиод должен загореть если нет проверяем монтаж по схеме p.s монтаж проверить желательно до подключения питания Удачных испытаний.Пилот не в обиду что влез в тему



[Pilot-by]

какие обиды, не выдумывай.



[GnoM]

Спасибо за совет и науку! Я только осваиваю это... Рад любым советам! Спасибо Андрей!



[танкист]

Запустишь схему могу подсказать маленькую модернизацию для плавной регулировки чувствительности ,рад когда люди занимаются творчеством



[GnoM]

От не правильной распайки и 4,6В - транзистор может сгореть?
Давайте сразу! Не очень удобно каждый раз бегать на базар... Я там уже свой Уже узнают...



[танкист]

От не правильной распайки и 4,6В - транзистор может сгореть?
Давайте сразу! Не очень удобно каждый раз бегать на базар... Я там уже свой Уже узнают...

Да батарея в 4.5 развивает ток достаточный чтобы пробило транзистор если пользуешся тестором проверить легко транзистор выпаиваешь тестор ставишь на прозвонку сопротивления и проверяешь так +на базу а минусовым щупом по очереди коллектор и эмитор при этом прибор должен показать где то ом 600 потом минусовой щуп на базу и по очереди К-Э прибор не должен ни чего показать и последняя проверка + на колектор -на эмитор и на оборот прибор не должен ни чего показать если это все так пациент здоров если нет в морг



[Pilot-by]

972 - составной.



[танкист]

VD-1 впаян не правильно разверни его на 180 и впаяй



[танкист]

972 - составной.

Правильно Александр 2 кристалла на одной подложке для снижения сопротивления перехода но полярность не меняется



[GnoM]

Показывает, по второму способу - 560Ом... Все, что у меня есть: и новые и юзаные мной...



[танкист]

Показывает, по второму способу - 560Ом...

В обе стороны?



[GnoM]

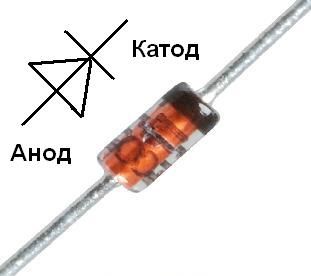

К -; Э +. 560 Ом. Все. Диод паял по этой схеме:
Не верно?



[танкист]

К -; Э +. 560 Ом. Все. Диод паял по этой схеме:
Не верно?

Да не верно на рисунке цоколевка другого диода у тебя судя по фото кд522 могу ошибаться, поправишь но диод пока роли не играет он защищает транзистор от большого импульса срезает его до 0.5в если у тебя кд 522 разверни.



[танкист]

К -; Э +. 560 Ом. Все. Диод паял по этой схеме:
Не верно?

Да не верно на рисунке цоколевка другого диода у тебя судя по фото кд522 могу ошибаться, поправишь но диод пока роли не играет он защищает транзистор от большого импульса срезает его до 0.5в если у тебя кд 522 разверни.
