"Это одна из старых версий МБ-2. Самая плохая."

Дима, а чем плохая-то? Обычная схема с "классическим" управлением.
Единственное, что в ней изменить - это убрать диоды, шунтирующие первичные обмотки трансформаторов. Вместо них поставить диоды, включенные встречно-параллельно тиристорам для поддержания колебательного процесса во время разрядки конденсатора.


Сергей Б

капитан 1-го ранга
Регистрация
09.12.2017
Сообщения
5 360
Карма
1 460
Возраст
58
Город
Москва
Имя
Сергей
Лодка
А нету.
Мотор
Тоже нету.
Если убирать шунтирующие диоды, нужно тогда выпрямительных ставить 2-3 штуки последовательно, когда на конденсаторе +400, а на катушке без нагрузки от -700 и выше, то на диоде они суммируются, получается 1100 и выше.


СВЛ

пассажир
Регистрация
17.09.2021
Сообщения
3
Карма
0
Город
Запорожье
Имя
Валерий
Лодка
Прогресс
Мотор
Вихрь-30
Уточню: диоды, шунтирующие первичные обмотки высоковольтных трансформаторов, а не генераторные катушки.


Сергей Б

капитан 1-го ранга
Регистрация
09.12.2017
Сообщения
5 360
Карма
1 460
Возраст
58
Город
Москва
Имя
Сергей
Лодка
А нету.
Мотор
Тоже нету.

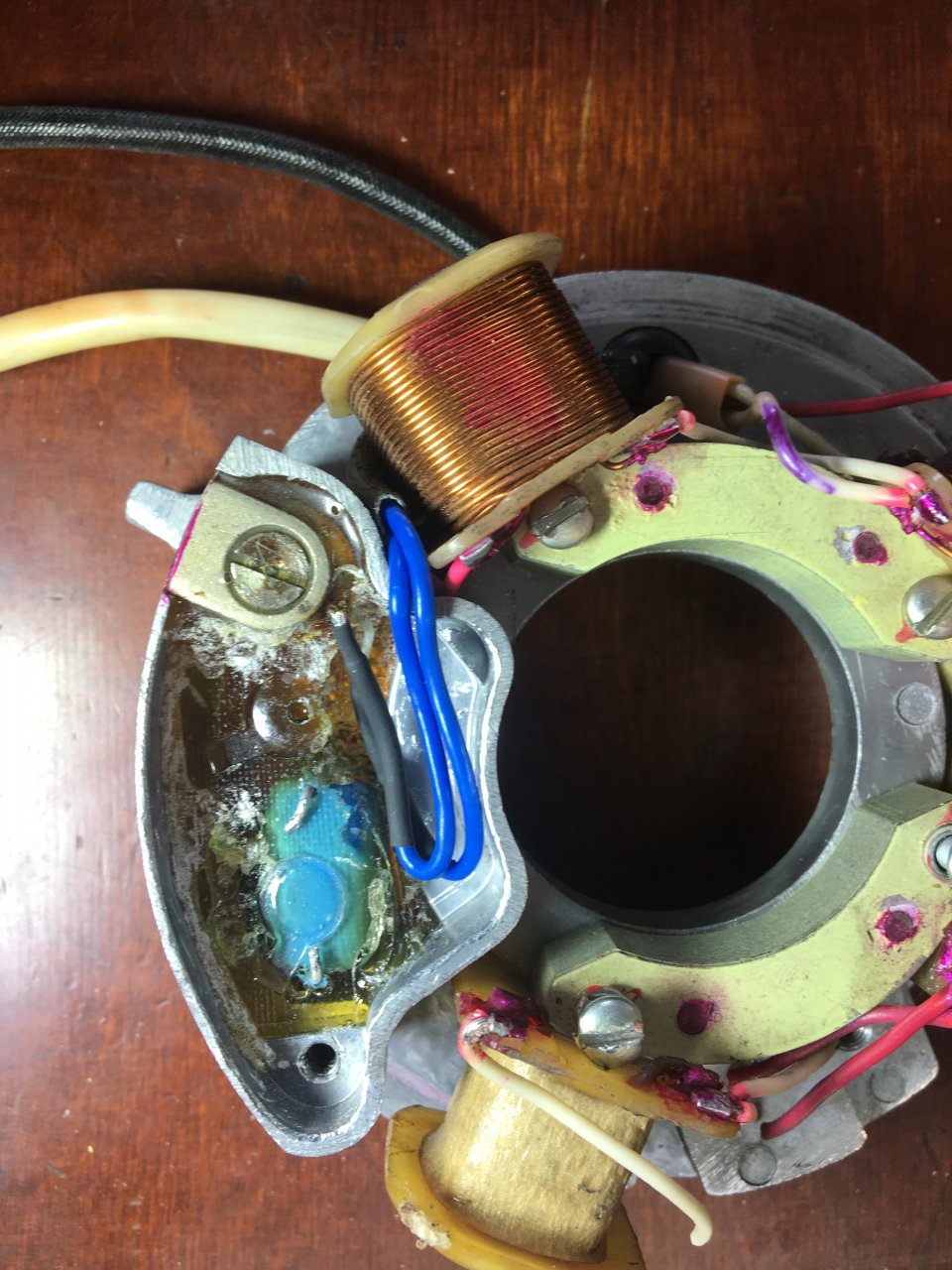

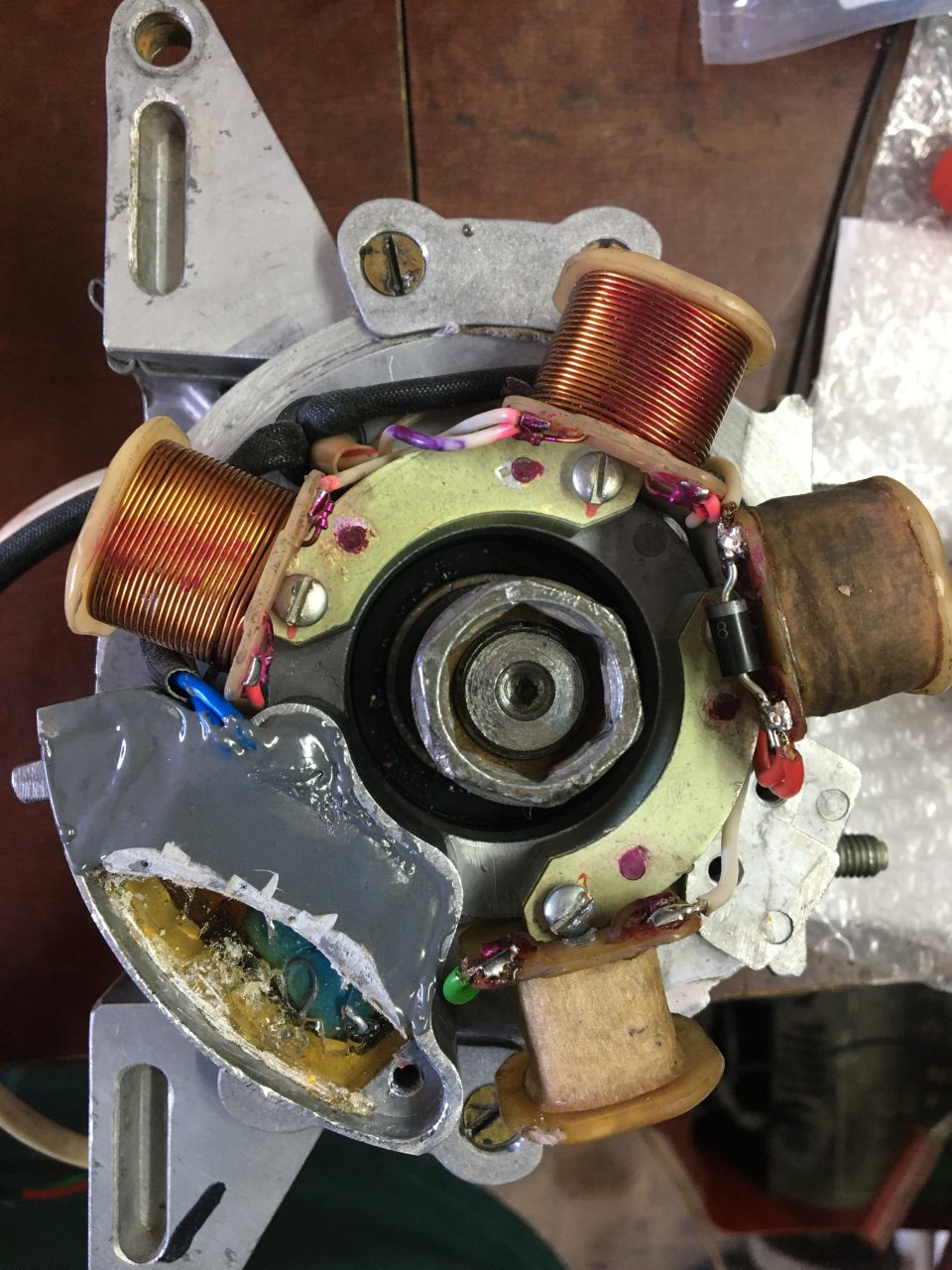

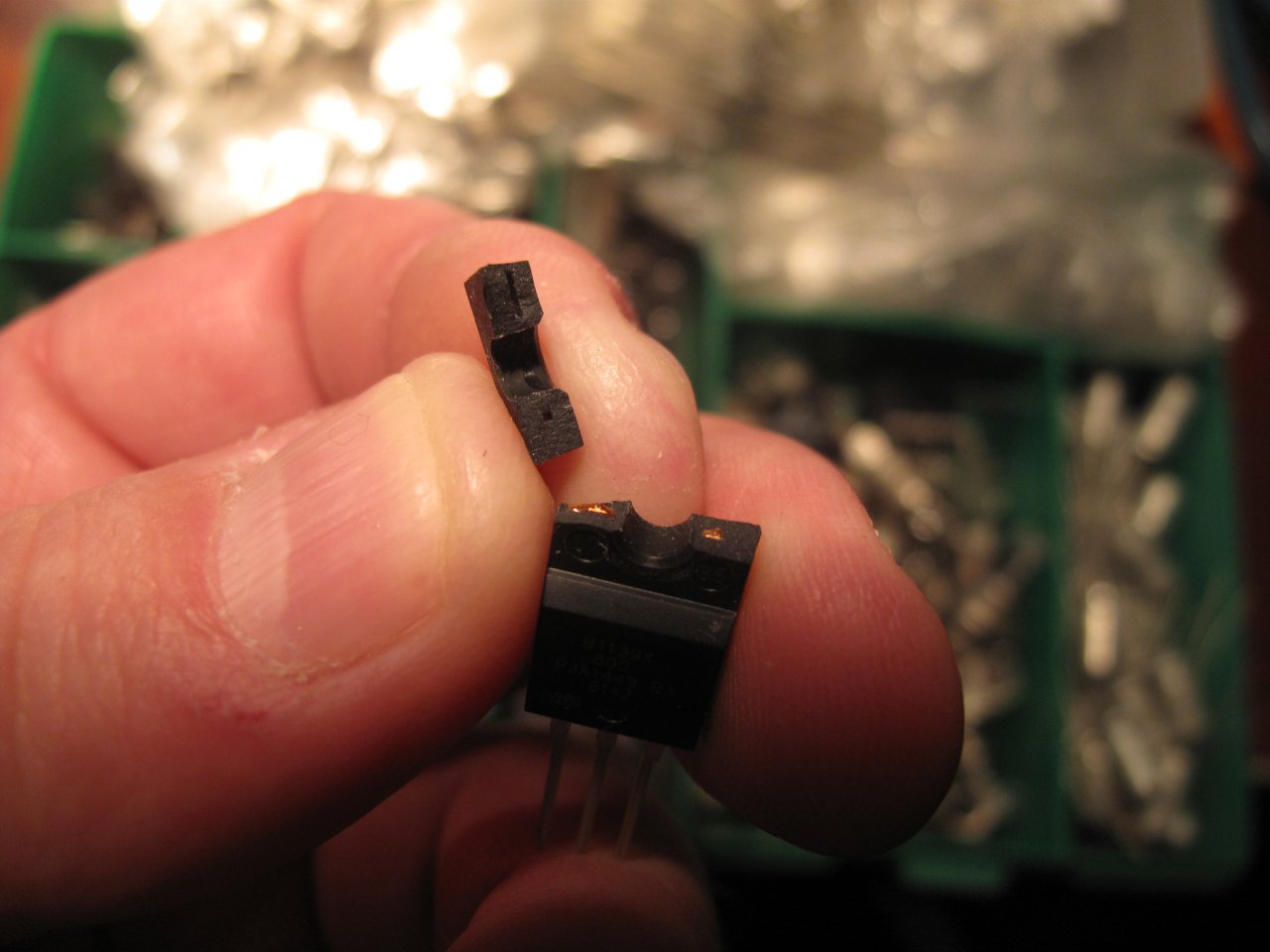

Фуллпак не рекомендую, во фланце уже нет меди, и пластмасса уже не та.
Этот отвалился на морозе, и затянут был не сильно.


Вложения

Александр 30рус

пассажир
Регистрация
26.10.2021
Сообщения
3
Карма
0
Город
Астрахань
Имя
Александр
Лодка
Крым М
Мотор
Вихрь30
Здравствуйте, ну вот всё прочитал, все вроде обьяснили, только не нашёл чем можно заметить или как отремонтировать эту управляющую катушку, ну вот нету у нас провода 0,08 ,как по книге. Можно ли намотать 0.1 проводом? Сколько надо сделать витков? И какое сопротивление должно быть в допуске!?


танкист

капитан 1-го ранга
Регистрация
15.11.2014
Сообщения
10 627
Карма
2 954
Город
г. Пермь
Имя
Андрей
Лодка
Прогресс-4
Мотор
Нептун-23 Вихрь-25 Вихрь-30 Ветерок-8М Johnson-60
Здравствуйте, ну вот всё прочитал, все вроде обьяснили, только не нашёл чем можно заметить или как отремонтировать эту управляющую катушку, ну вот нету у нас провода 0,08 ,как по книге. Можно ли намотать 0.1 проводом? Сколько надо сделать витков? И какое сопротивление должно быть в допуске!?
Катушка датчика мотается проводом 0.08 мм. Количество витков 4070.
Провод 0.1 с таким же количеством витков, просто не влезет в объем каркаса.
Следовательно его придется мотать меньше, то есть, до заполнения каркаса.


Александр 30рус

пассажир
Регистрация
26.10.2021
Сообщения
3
Карма
0
Город
Астрахань
Имя
Александр
Лодка
Крым М
Мотор
Вихрь30
Катушка датчика мотается проводом 0.08 мм. Количество витков 4070.
Провод 0.1 с таким же количеством витков, просто не влезет в объем каркаса.
Следовательно его придется мотать меньше, то есть, до заполнения каркаса.
Понял, спасибо!


Александр 30рус

пассажир
Регистрация
26.10.2021
Сообщения
3
Карма
0
Город
Астрахань
Имя
Александр
Лодка
Крым М
Мотор
Вихрь30
Катушка датчика мотается проводом 0.08 мм. Количество витков 4070.
Провод 0.1 с таким же количеством витков, просто не влезет в объем каркаса.
Следовательно его придется мотать меньше, то есть, до заполнения каркаса.

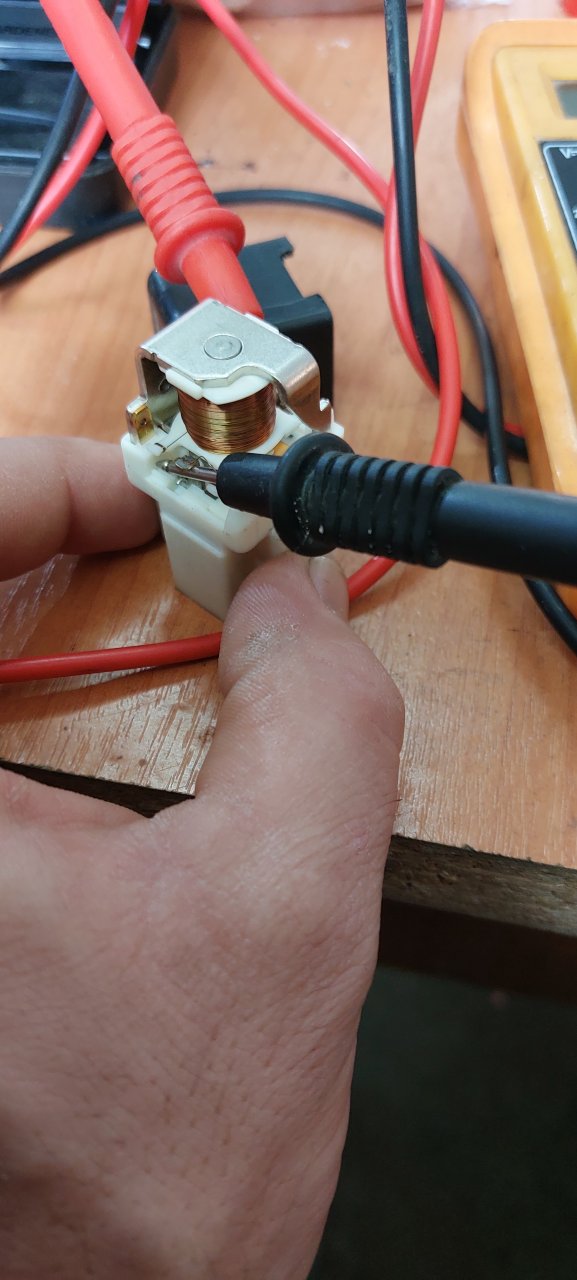

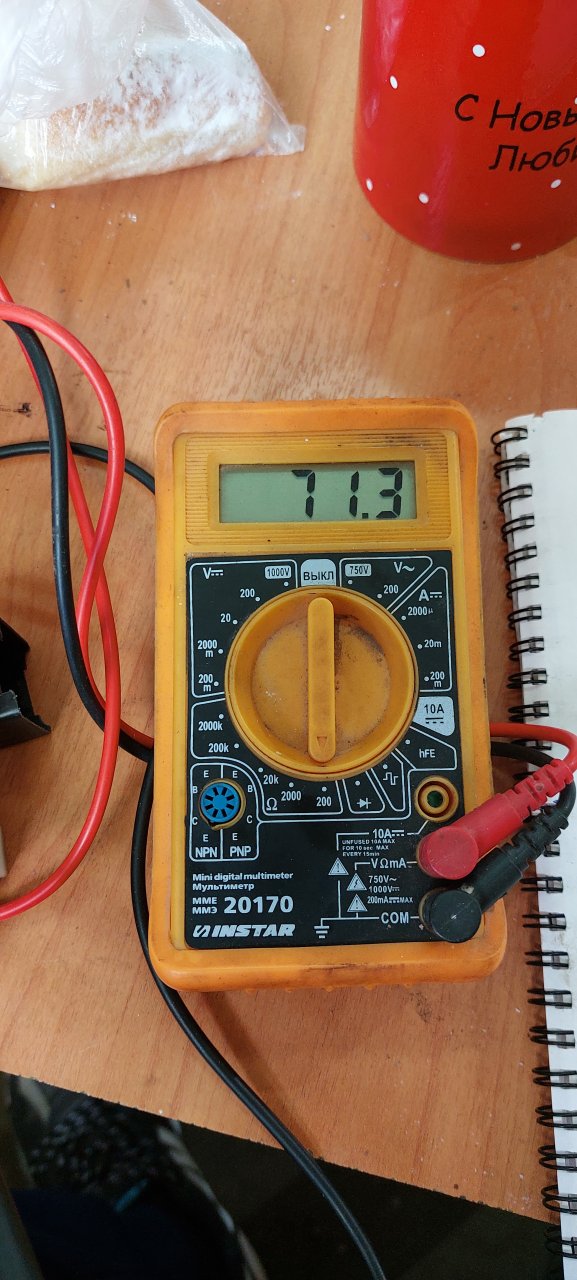

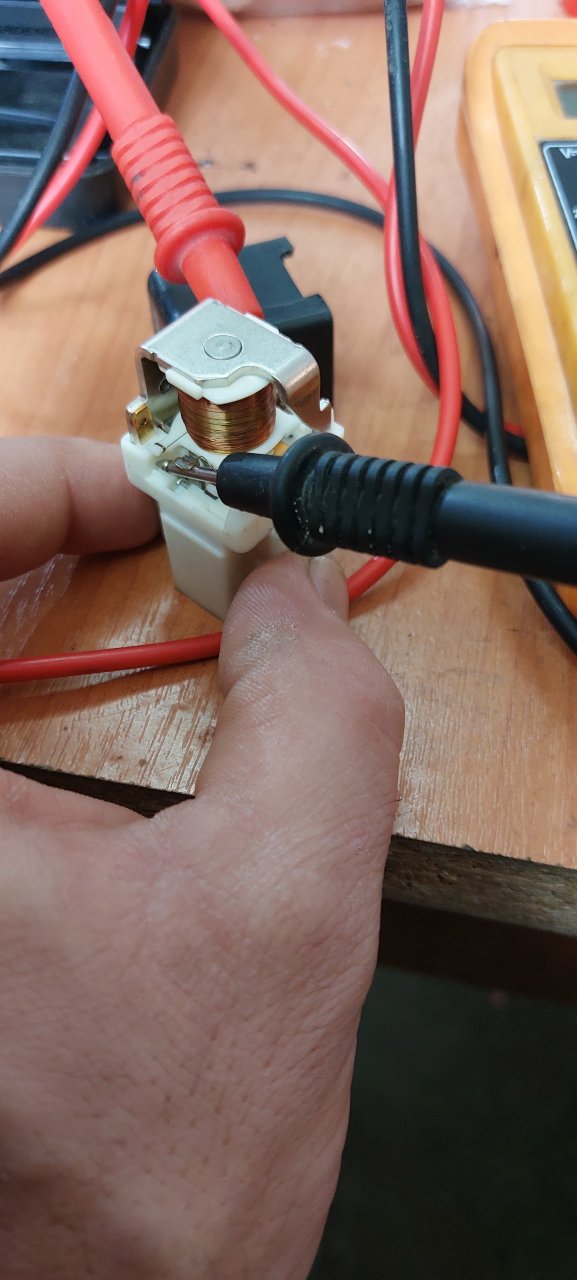

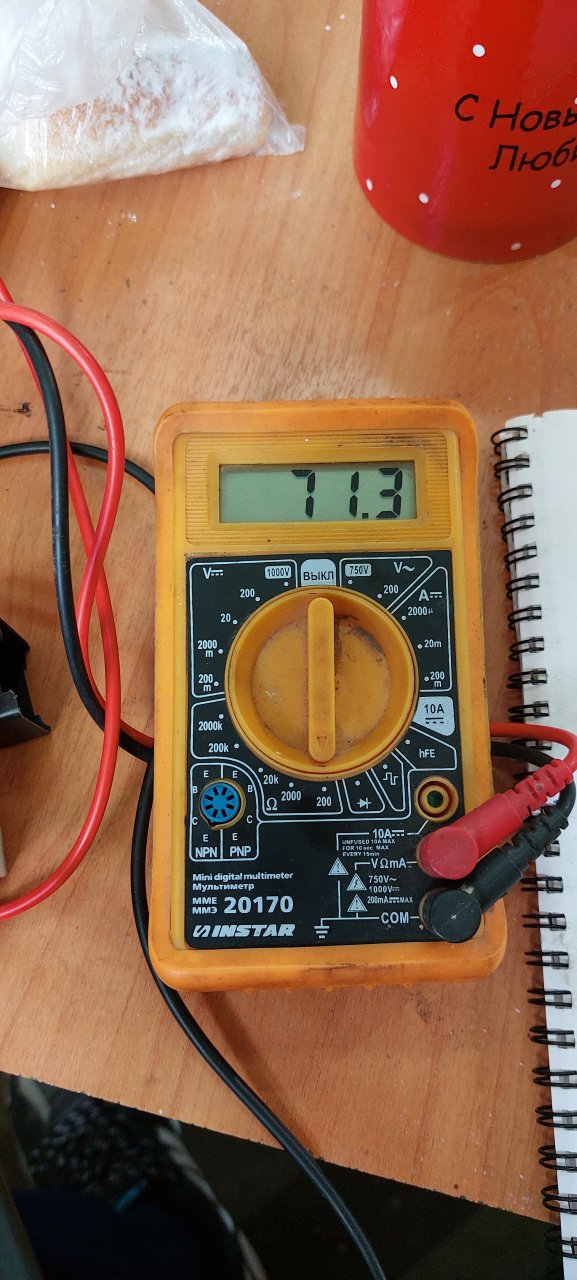

Нашёл катушку от японской машины, катушка эта как на мб 2. Один в один, Сопротивление на фото , пойдёт?


Вложения

танкист

капитан 1-го ранга
Регистрация
15.11.2014
Сообщения
10 627
Карма
2 954
Город
г. Пермь
Имя
Андрей
Лодка
Прогресс-4
Мотор
Нептун-23 Вихрь-25 Вихрь-30 Ветерок-8М Johnson-60
Сопротивление на фото , пойдёт?
Сопротивление катушки по постоянному току, не является определяющим фактором.
Важно что бы магнитопровод соответствовал оригиналу. А излишнее напряжение датчика, всегда можно снизить применив резисторы и другие схемные решения.


ИГОРЁК

матрос
Регистрация
12.03.2022
Сообщения
22
Карма
0
Город
Волгоград
Имя
Игорь
Лодка
Казанка м
Мотор
Вихрь 30
Здравствуйте
Подскажите у меня мб-2 с одинаковыми катушками чем они отличаются от катушек где 2000 витков и 8000. И какую схему для этих катушек использовать или с ними лучше не делать ?


Ярослав

капитан 1-го ранга
Регистрация
25.11.2012
Сообщения
2 003
Карма
507
Город
Чайковский
Имя
Ярослав
Лодка
Волжанка 46, Казанка 5м2
Мотор
Honda BF60, Yamaha 50

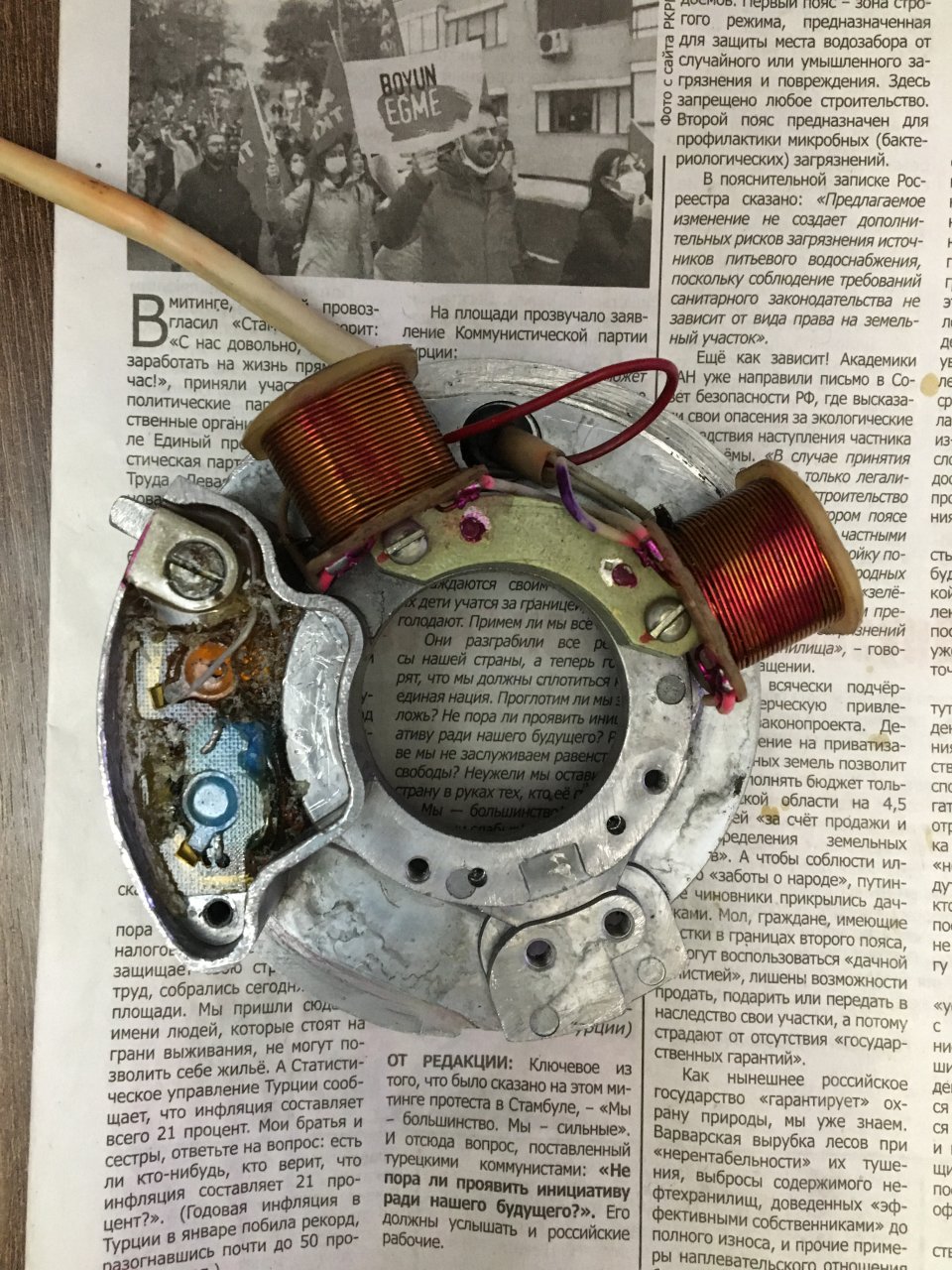

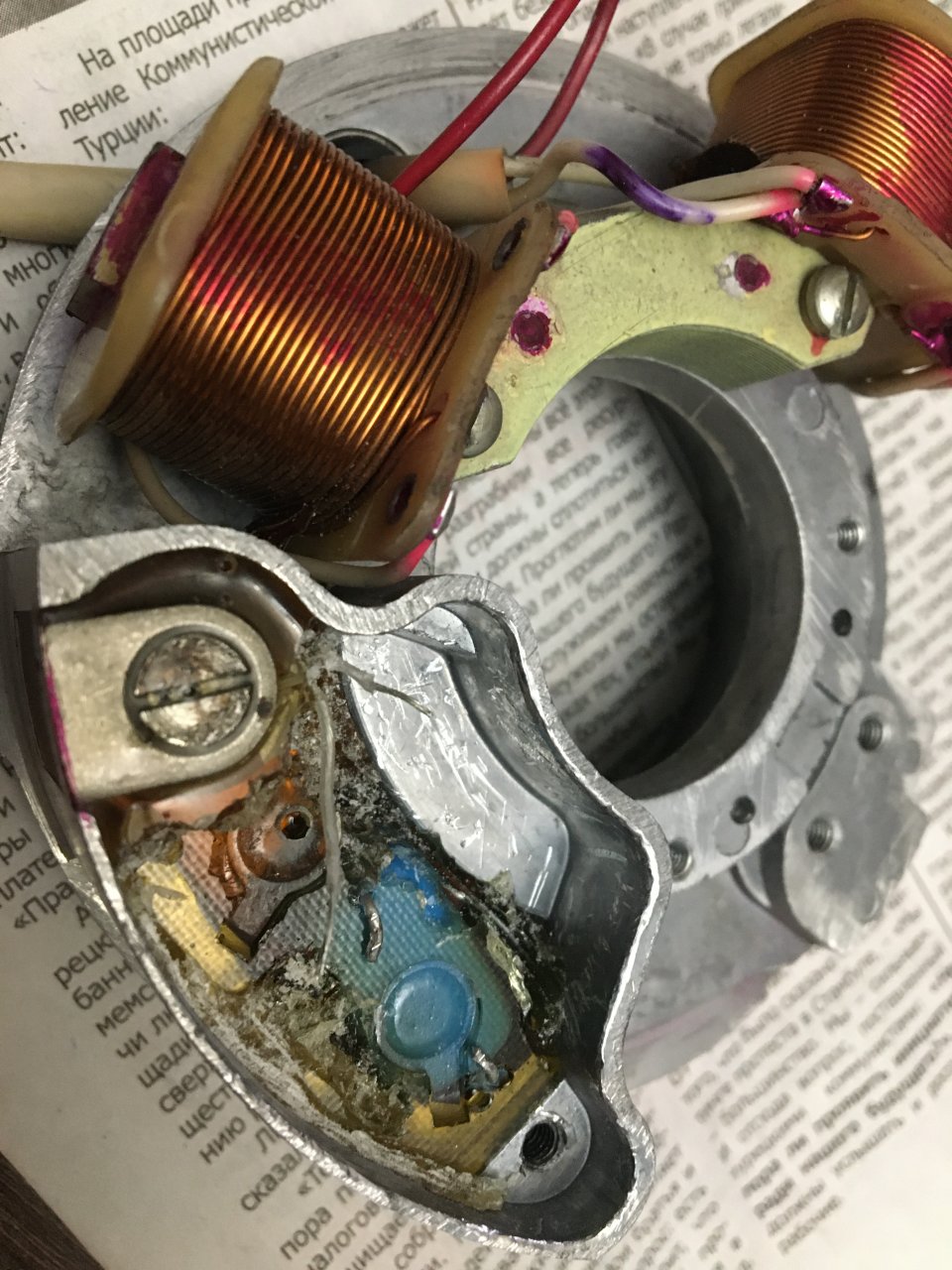

Повторюсь про удаление компаунда из ванночки. Тонкой отверткой, желательно с заточенным жалом, подогревая феном, аккуратно добираемся до проводков выходящих из датчика. Данное основание почти новое, но нет желания проверять работает или нет, потому как, даже если и работает умрет внезапно и достаточно быстро. Выносной блок имеет преимущество, в случае возникновения неисправности быстро меняется на запасной!


Вложения

Ярослав

капитан 1-го ранга
Регистрация
25.11.2012
Сообщения
2 003
Карма
507
Город
Чайковский
Имя
Ярослав
Лодка
Волжанка 46, Казанка 5м2
Мотор
Honda BF60, Yamaha 50

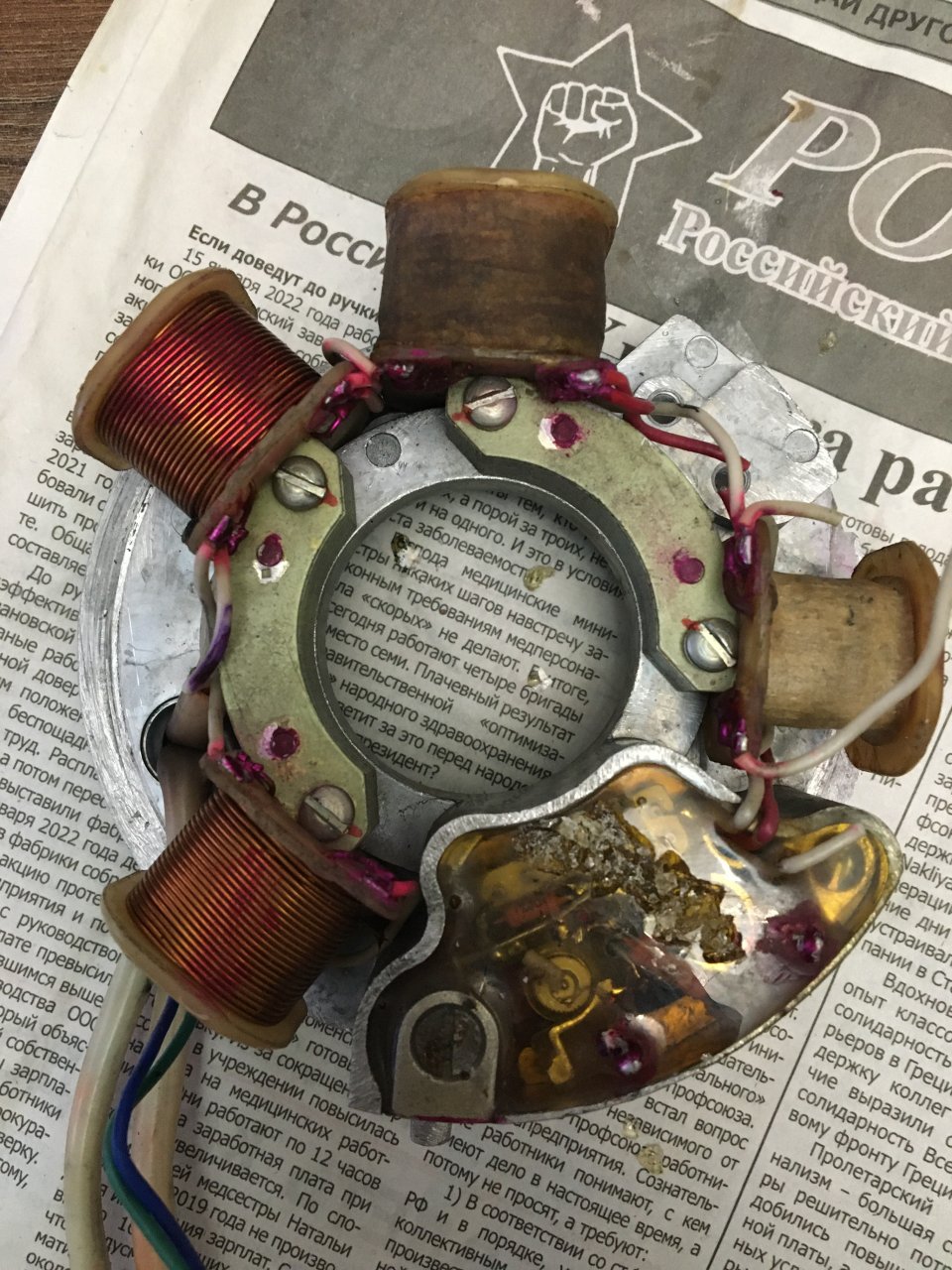

Припаиваем провода и заливаем чтобы обеспечить фиксацию и герметичность.


Вложения

Ракета

пассажир
Регистрация
08.03.2022
Сообщения
3
Карма
1
Город
Хотьково
Имя
Ракета
Лодка
Обь 3
Мотор
HDX 9.9
Здравствуйте, если я резистор на R1 поставлю 47 ом будет работать? Или искать на 200 ом?


Brak

матрос
Регистрация
09.06.2022
Сообщения
8
Карма
0
Город
Саратов
Имя
Борис
Лодка
Прогресс
Мотор
Вихрь25 электрон

Brak

матрос
Регистрация
09.06.2022
Сообщения
8
Карма
0
Город
Саратов
Имя
Борис
Лодка
Прогресс
Мотор
Вихрь25 электрон
Всем привет! Собрал я схемку из новых деталей, и решил проверить дома. Подсоединил Латр последовательно с лампой 60 вт. и потихоньку стал повышать. Примерно на 70вольт лампа стала загораться, что означает -тиристоры приоткрываются.Вопрос почему? По схеме все как у Танкиста.Напряжение подавал в точки соединений VD4-VD5 и VD2-VD3.Схема с первой страницы. Вместо катушки датчика подключал 1.5 в.Искру я получил,схема рабочая.Но почему идет раннее открытие тиристоров?


танкист

капитан 1-го ранга
Регистрация
15.11.2014
Сообщения
10 627
Карма
2 954
Город
г. Пермь
Имя
Андрей
Лодка
Прогресс-4
Мотор
Нептун-23 Вихрь-25 Вихрь-30 Ветерок-8М Johnson-60
Но почему идет раннее открытие тиристоров?
Что означает раннее открывание тиристора в вашем понимании?
У вас подано 1.5 вольта на управление- это говорит о том, что тиристоры уже открыты.

Что касается 70 вольт- это как раз то напряжение с которого будет стабильная искра.
С напряжения 50-100 вольт запускается двигатель.
Далее оно будет расти. Например на оборотах 1000 будет 300-350 вольт.


Brak

матрос
Регистрация
09.06.2022
Сообщения
8
Карма
0
Город
Саратов
Имя
Борис
Лодка
Прогресс
Мотор
Вихрь25 электрон
Что означает раннее открывание тиристора в вашем понимании?
У вас подано 1.5 вольта на управление- это говорит о том, что тиристоры уже открыты.

На вход датчика еще не подано. Я латром начинаю поднимать напряжение заряда, и на 65-70в лампа начинает засвечиваться.( а мне кажется не должна) Если в это время подам 1.5в то идет искра с бобины.


танкист

капитан 1-го ранга
Регистрация
15.11.2014
Сообщения
10 627
Карма
2 954
Город
г. Пермь
Имя
Андрей
Лодка
Прогресс-4
Мотор
Нептун-23 Вихрь-25 Вихрь-30 Ветерок-8М Johnson-60
На вход датчика еще не подано. Я латром начинаю поднимать напряжение заряда, и на 65-70в лампа начинает засвечиваться.( а мне кажется не должна) Если в это время подам 1.5в то идет искра с бобины.
А почему она не должна светиться?
Согласно закона Ома, для неё созданы все условия что бы она светилась.
Иными словами, напряжение+ сопротивление нагрузки = ток.


Brak

матрос
Регистрация
09.06.2022
Сообщения
8
Карма
0
Город
Саратов
Имя
Борис
Лодка
Прогресс
Мотор
Вихрь25 электрон
А почему она не должна светиться?
Лампа светится когда она под напряжением,так? у нас в цепи стоит тиристор, который открывается по управляющему электроду. или при превышении напряжения . Почему лампа светится , если на управляющий эл сигнал не подан? вот в чем мой вопрос.


танкист

капитан 1-го ранга
Регистрация
15.11.2014
Сообщения
10 627
Карма
2 954
Город
г. Пермь
Имя
Андрей
Лодка
Прогресс-4
Мотор
Нептун-23 Вихрь-25 Вихрь-30 Ветерок-8М Johnson-60
Лампа светится когда она под напряжением,так? у нас в цепи стоит тиристор, который открывается по управляющему электроду. или при превышении напряжения . Почему лампа светится , если на управляющий эл сигнал не подан? вот в чем мой вопрос.
В схеме МБ-2 два симметричных канала с тиристорами и диодами.
Ток на эти каналы подается с трех катушек в разном направлении.
Вы сделали то же самое? Или просто подключили два канала, к одной обмотке ЛаТра?
Нарисуйте схему подключения и всё станет ясно.


Brak

матрос
Регистрация
09.06.2022
Сообщения
8
Карма
0
Город
Саратов
Имя
Борис
Лодка
Прогресс
Мотор
Вихрь25 электрон
и всё станет ясно.
Это я затупил.. . Лампа светится через конденсатор, а тиристоры пока не в деле.Понял.Спасибо! Спрошу заодно : при выносном блоке, длина проводов сильно будет влиять? Пробовать на моторе буду в выходные.Пока схему не заливал ничем.


танкист

капитан 1-го ранга
Регистрация
15.11.2014
Сообщения
10 627
Карма
2 954
Город
г. Пермь
Имя
Андрей
Лодка
Прогресс-4
Мотор
Нептун-23 Вихрь-25 Вихрь-30 Ветерок-8М Johnson-60

Brak

матрос
Регистрация
09.06.2022
Сообщения
8
Карма
0
Город
Саратов
Имя
Борис
Лодка
Прогресс
Мотор
Вихрь25 электрон
всё станет ясно.
Еще вопрос в тему зажигания: есть у меня старое МБ-2,шестивыводное.Хочу попробовать собрать схему Дмитрия(надежная схема). Ваше мнение- стоит ее делать или что то еще посоветуете. На Дмитрия польстился из за хорошей искры, по слухам. .


танкист

капитан 1-го ранга
Регистрация
15.11.2014
Сообщения
10 627
Карма
2 954
Город
г. Пермь
Имя
Андрей
Лодка
Прогресс-4
Мотор
Нептун-23 Вихрь-25 Вихрь-30 Ветерок-8М Johnson-60
Еще вопрос в тему зажигания: есть у меня старое МБ-2,шестивыводное.Хочу попробовать собрать схему Дмитрия(надежная схема). Ваше мнение- стоит ее делать или что то еще посоветуете. На Дмитрия польстился из за хорошей искры, по слухам. .
У нас свободная страна. Делайте любую схему, которая соответствует магнитной системе и отработана на практике.
Весь вопрос в том, что надо сделать всё так, как "доктор прописал". Тогда всё будет работать, ладно и складно.
Иными словами, какую схему доктор рекомендовал применять для МБ-2, такую и применяйте.
В точности, с остальными рекомендациями и рецептами доктора.
Подчеркну- Схему для МБ-2.


Brak

матрос
Регистрация
09.06.2022
Сообщения
8
Карма
0
Город
Саратов
Имя
Борис
Лодка
Прогресс
Мотор
Вихрь25 электрон
Подчеркну- Схему для МБ-2.
Несколько завуалировано. Понятно , что обижать никого не хочется.Докторов на форуме много )). Я на своем Вихре катаюсь с 1985г. Зажигание родное МБ-2, не подводило. Сейчас у меня их 3шт, вот и захотелось что то попробовать.Одно переделаю просто на современные детали, еще одно на эксперименты. вот и нужен толчек-на какие конкретно. А вам спасибо за отклик.
