Ув.форумчане!Прочитал всю тему про электронное зажигание-респект танкисту и voivano за полный профессиональный обзор темы.Я в электронике чайник,но имею большое желание к этому рукоблудству;вот переделал МБЭ-1 на импортные детали по ролику на ютубе Дмитрия 22-получилось хорошо; пытаюсь переделать контактное зажигание МЛ-10 на электронное по указаниям Лодочника 217(там разжевано очень хорошо)-но он не показал монтажную схему с обоими катушками и обоими платками и вот не могу разобраться абсолютно одинаковые платы или нет и куда припаивать провода в сборе с катушками.Прошу оказать по этому вопросу помощь.Мой адрес vigor-47@yandex.ua


танкист

капитан 1-го ранга
Регистрация
15.11.2014
Сообщения
12 245
Карма
3 678
Город
г. Пермь
Имя
Андрей
Лодка
Прогресс-4
Мотор
Нептун-23 Вихрь-25 Вихрь-30 Ветерок-8М Johnson-60
пытаюсь переделать контактное зажигание МЛ-10 на электронное по указаниям Лодочника 217(там разжевано очень хорошо)-но он не показал монтажную схему с обоими катушками и обоими платками и вот не могу разобраться абсолютно одинаковые платы или нет
У каждой схемы своя монтажная плата. Она индивидуальна и может быть выполнена в разных вариантах.
Одним словом надо самому рисовать монтажную плату под конкретную схему.


Георгич

матрос
Регистрация
12.07.2019
Сообщения
5
Карма
6
Город
Новороссийск
Имя
Виталий
Лодка
Тайга Т-290
Мотор
Ветерок 8М

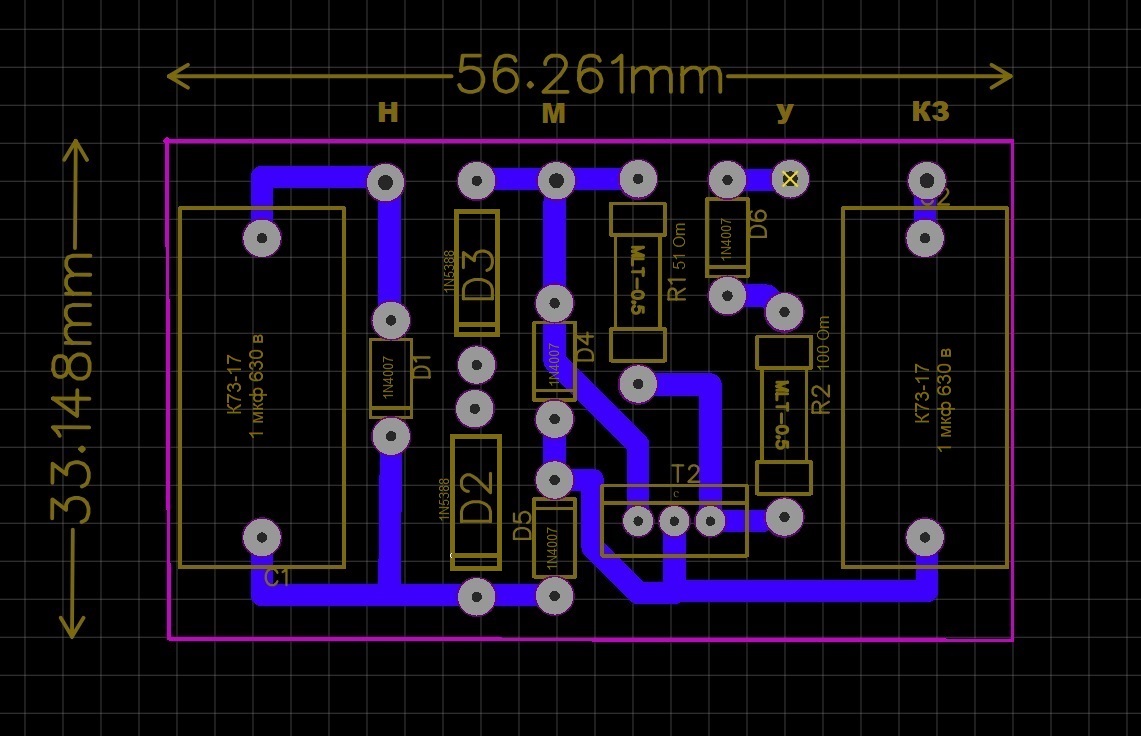

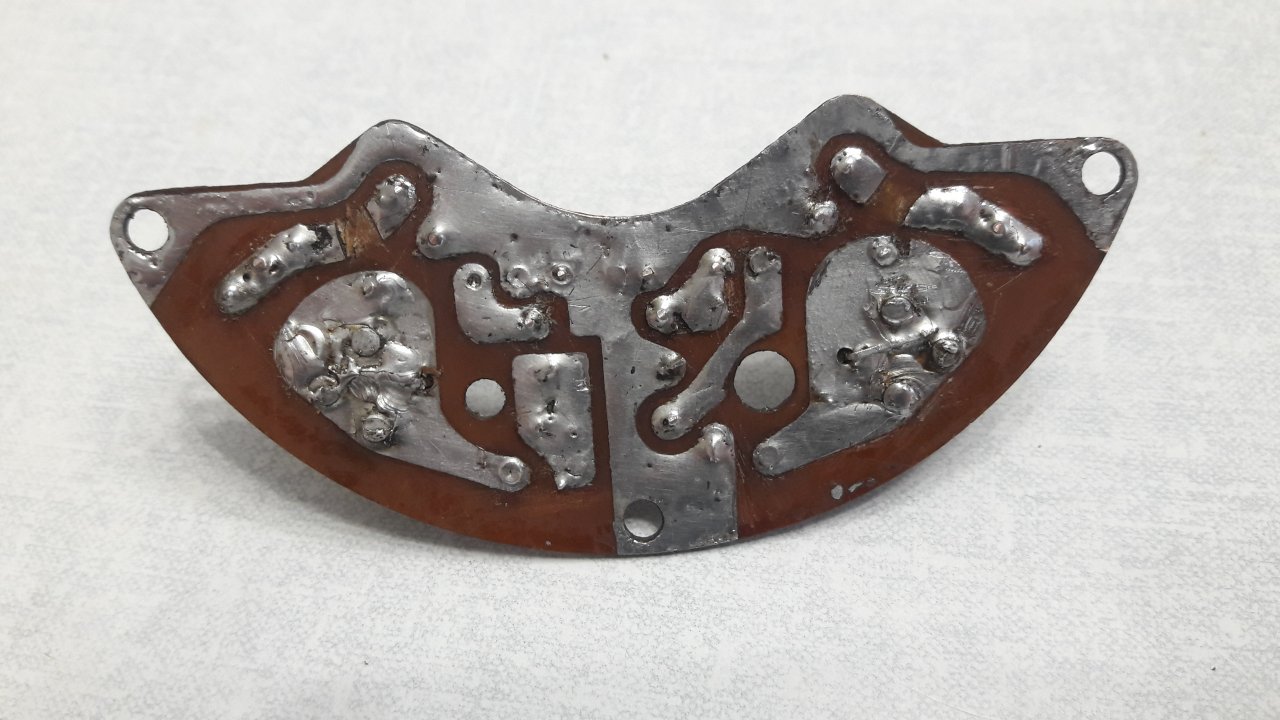

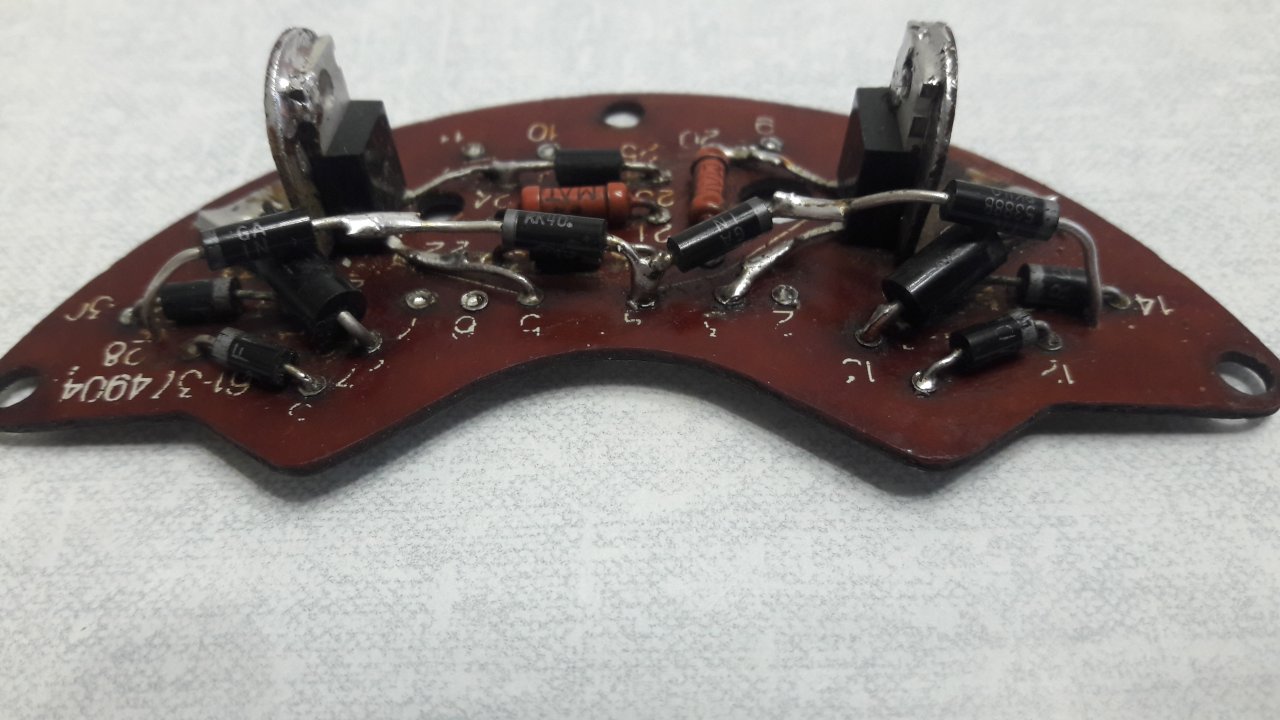

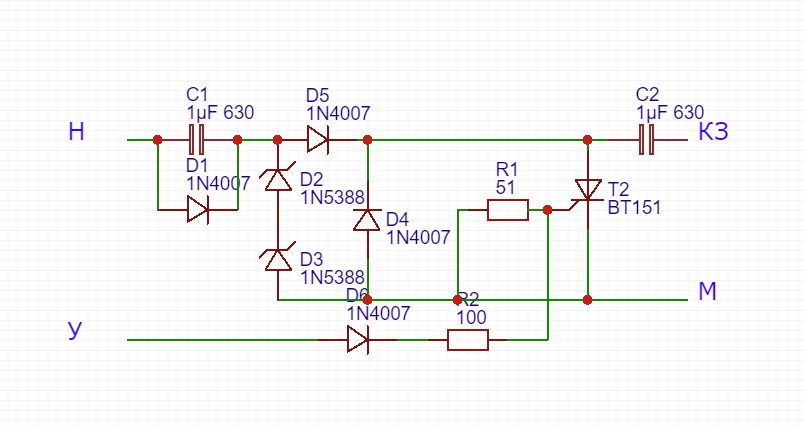

Добрый день, выкладываю схему и печатную плату сделанную по схеме Андрея и разделенную на два отдельных блока, схема мной собрана и проверена на работоспособность. Видео как заводится и работает Тут


Вложения

Последнее редактирование:

deduwka

ст. матрос
Регистрация
10.12.2013
Сообщения
45
Карма
0
Город
Беларусь березино
Имя
саша
Лодка
казанка
Мотор
ветерок нептун

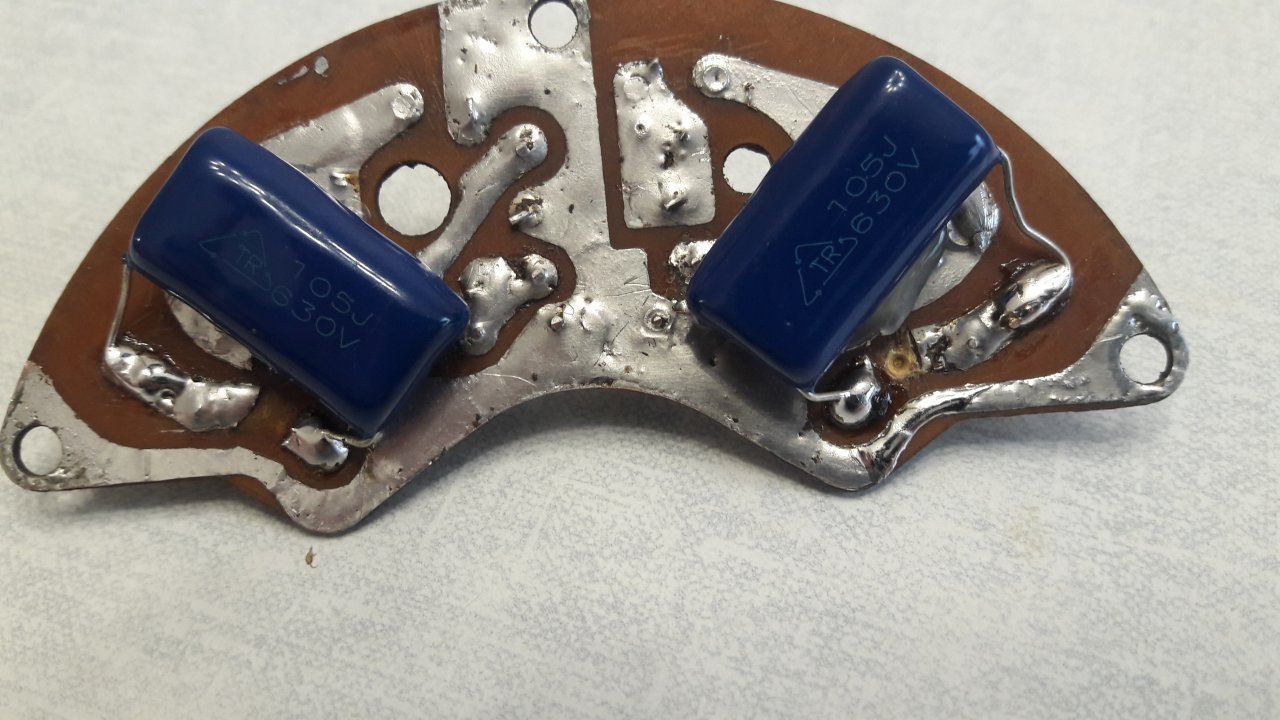

всем привет. вопрос к автору, андрей скажи пожалуйста, данная схема подойдет на ветерок с основанием мл-10 и ветерковским маховиком ? если нет. то какую лучше схему применить?


танкист

капитан 1-го ранга
Регистрация
15.11.2014
Сообщения
12 245
Карма
3 678
Город
г. Пермь
Имя
Андрей
Лодка
Прогресс-4
Мотор
Нептун-23 Вихрь-25 Вихрь-30 Ветерок-8М Johnson-60
всем привет. вопрос к автору, андрей скажи пожалуйста, данная схема подойдет на ветерок с основанием мл-10 и ветерковским маховиком ? если нет. то какую лучше схему применить?
Приветствую Александр! Мне не довелось эту схему тестировать на МЛ-10. Этим занимался Володя Voivano

В последствии у него появилась своя отработанная схема для МЛ-10.
Обратись к нему, не думаю что но откажет.


deduwka

ст. матрос
Регистрация
10.12.2013
Сообщения
45
Карма
0
Город
Беларусь березино
Имя
саша
Лодка
казанка
Мотор
ветерок нептун

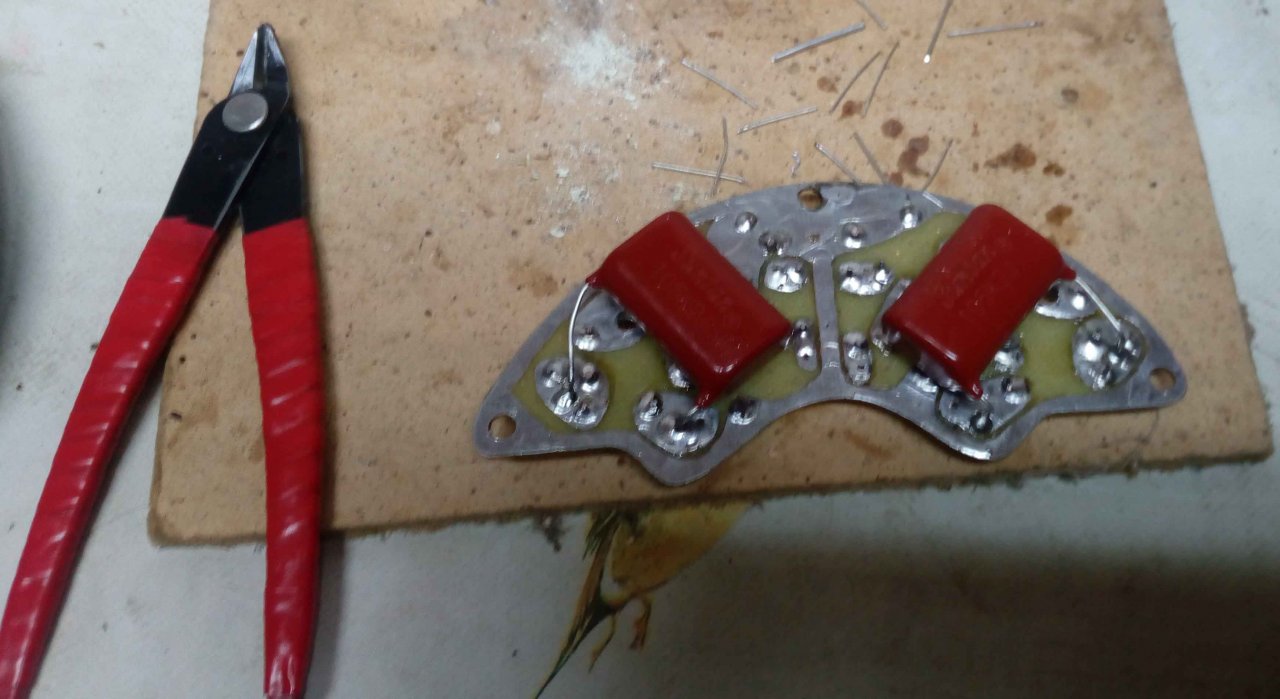

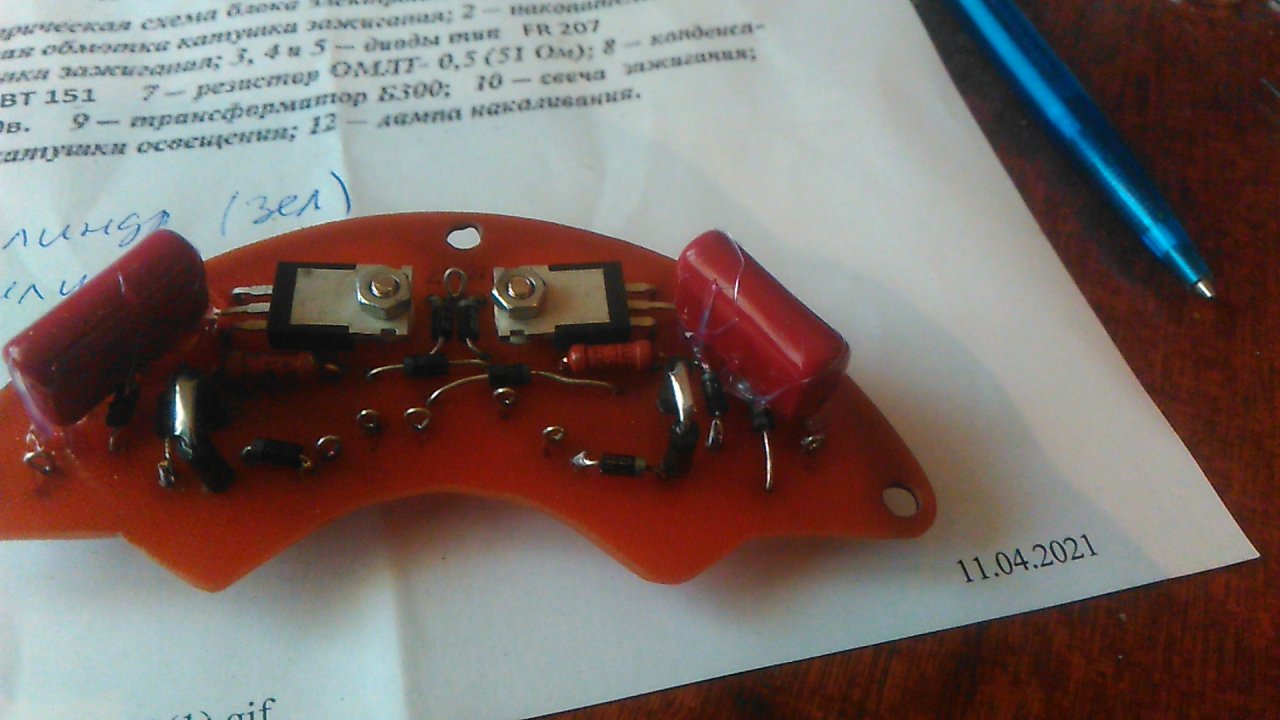

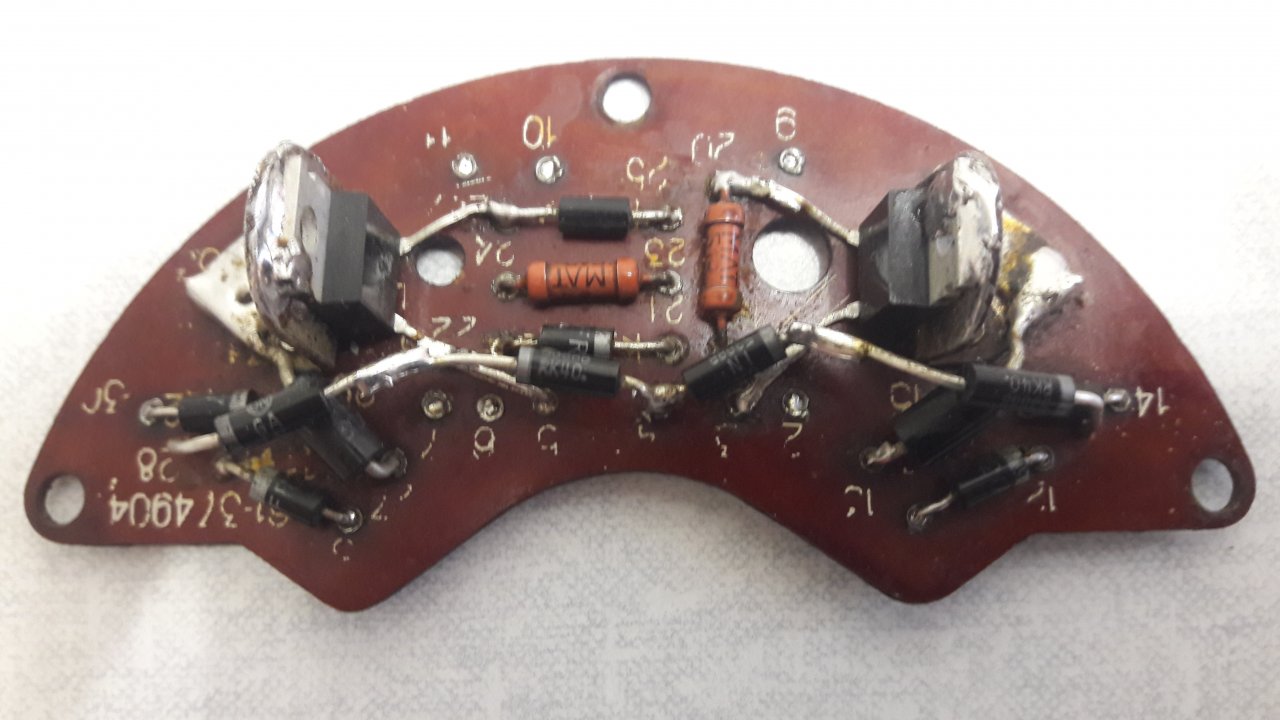

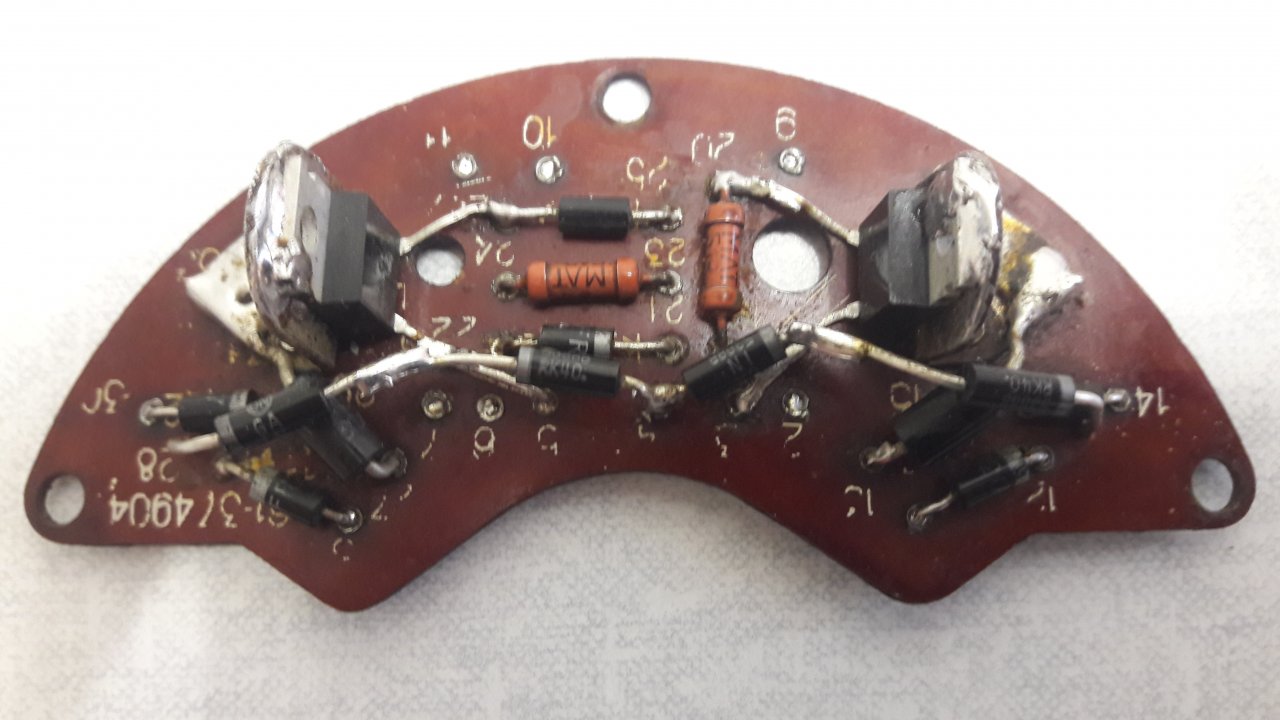

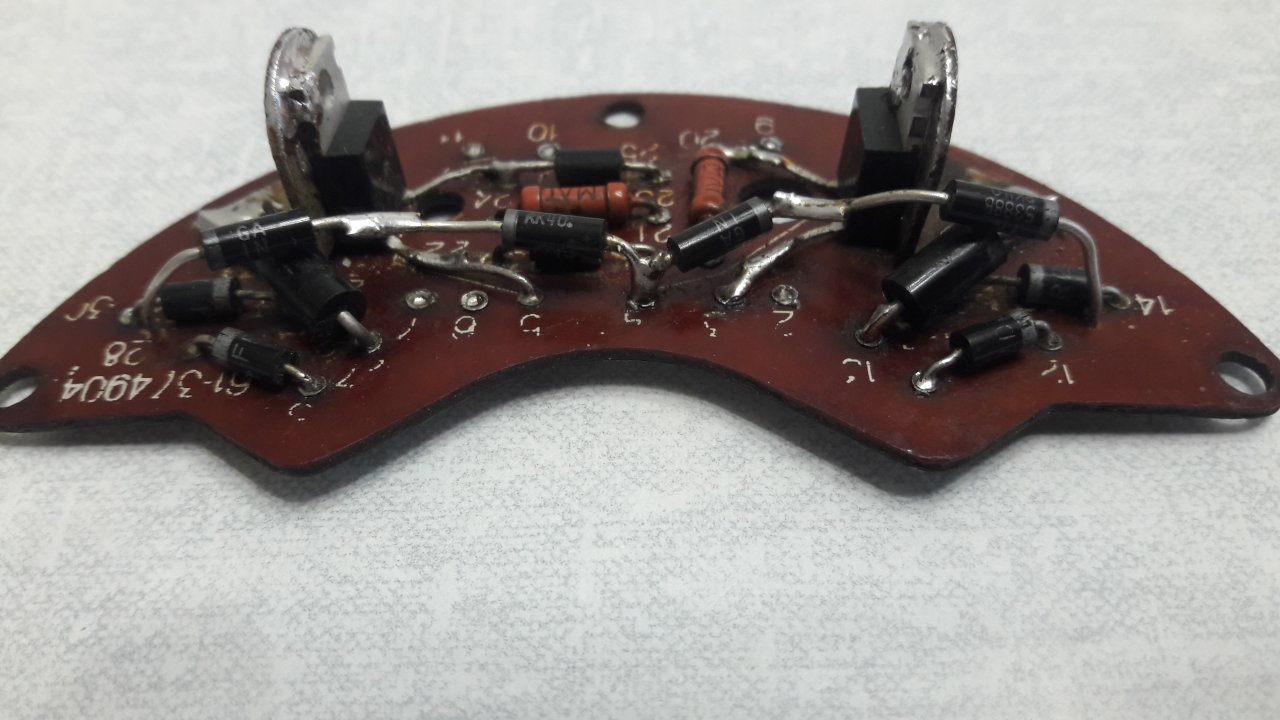

всем привет/ вопрос к Андрею, гляньте плис все ли я правильно спаял, сильно помидорами не бросайтесь, паяльником научился пользоваться как ветер приобрел.


Вложения

viktor2011

пассажир
Регистрация
05.09.2019
Сообщения
4
Карма
0
Город
Малин
Имя
Виктор
Лодка
Колибри
Мотор
Вихрь 30
Добрый день,В кого есть печатка зажигания в Sprint-Layout ?


танкист

капитан 1-го ранга
Регистрация
15.11.2014
Сообщения
12 245
Карма
3 678
Город
г. Пермь
Имя
Андрей
Лодка
Прогресс-4
Мотор
Нептун-23 Вихрь-25 Вихрь-30 Ветерок-8М Johnson-60

viktor2011

пассажир
Регистрация
05.09.2019
Сообщения
4
Карма
0
Город
Малин
Имя
Виктор
Лодка
Колибри
Мотор
Вихрь 30
Андрей спасибо за печатку,очень выручили.Делаю соседу по гаражу, а рисовать и бегать на гараж мерять не очень хочется.


ayahin

пассажир
Регистрация
11.08.2020
Сообщения
2
Карма
0
Город
Уфа
Имя
Артур
Лодка
Обь-М
Мотор
Нептун-23
Всем привет! Быстренько собрал схему, теперь искра есть даже когда рукой маховик прокручиваешь. Повесил на бочку и облом: иногда хватает на одном цилиндре и всё на этом. МБЭ-1, катушки китайские (для хонда дио, родных нет). Ощущение, что зажиганее какое-то супер позднее. Свечи при этом не залитые, запах от сгоревшего топлива присутствует. Стробоскоп чтоли собрать... Были у кого такие симптомы?


Вложения

ayahin

пассажир
Регистрация
11.08.2020
Сообщения
2
Карма
0
Город
Уфа
Имя
Артур
Лодка
Обь-М
Мотор
Нептун-23
Вот я затупил... Перепутал местами точки соединения управляющих катушек. Но каким-то образом получил искру там, где она должна быть по стробоскопу.


gmosin

матрос
Регистрация
27.11.2020
Сообщения
9
Карма
7
Город
Пермский край г.Лысьва
Имя
Григорий
Лодка
муссон 3000
Мотор
ветерок 8
Андрей приветствую земляк, почитал всё про переделку (голова взорвалась) от количества разных схем переделки, наткнулся на вашу схему....со стабилитронами .
стою перед выбором как делать, каждый хвалит именно свою схему, у меня мбэ-1 стандартное, а также в нагрузку отдали мбэ-3 тоже стандартное...

с пайкой дружу с детства...

1й вопрос про опережение зажигания на 4-5 градусов после переделки, какую схему выбрать чтобы было штатно?

и не могли бы вы печатку вашей схемы выложить или мне в личку закинуть?

ну и последнюю схему вашу..

2й вопрос
с катушки освещения 2 провода выводить наружу или оставлять штатно 1й конец на земле?
использовать планирую 12в 7а акб от бесперебойника.
пока зима хочу к новому сезону сделать.

спасибо.


танкист

капитан 1-го ранга
Регистрация
15.11.2014
Сообщения
12 245
Карма
3 678
Город
г. Пермь
Имя
Андрей
Лодка
Прогресс-4
Мотор
Нептун-23 Вихрь-25 Вихрь-30 Ветерок-8М Johnson-60
Андрей приветствую земляк, почитал всё про переделку (голова взорвалась) от количества разных схем переделки, наткнулся на вашу схему....со стабилитронами .
стою перед выбором как делать, каждый хвалит именно свою схему, у меня мбэ-1 стандартное, а также в нагрузку отдали мбэ-3 тоже стандартное...

с пайкой дружу с детства...
Схемы хороши, когда они полностью отработаны с применением приборов и прочей диагностики.
На сегодняшний день, мне известна одна отработанная схема, для магдино МЛ-10.
Отрабатывал её Володя- https://forum.motorka.org/members/12946/
Моя доработка заводской схемы, отработана для магдино МБЭ-3 и ему подобной магнитной системе.
Не сомневаюсь что и схема отработанная Володей, будет замечательно работать с этой магнитной системой.

1й вопрос про опережение зажигания на 4-5 градусов после переделки, какую схему выбрать чтобы было штатно?
Штатно, без доработок механики работает магдино МБЭ-1 МБЭ-3. То есть на нем меняется только схема.
2й вопрос
с катушки освещения 2 провода выводить наружу или оставлять штатно 1й конец на земле?
Если планируется перемотка осветительной катушки, то разумеется лучший вариант это два провода.
То есть мостовой выпрямитель.

и не могли бы вы печатку вашей схемы выложить или мне в личку закинуть?

ну и последнюю схему вашу..
Это не сложно. Отправлю в личку, если форум даст разместить файл печатки.


gmosin

матрос
Регистрация
27.11.2020
Сообщения
9
Карма
7
Город
Пермский край г.Лысьва
Имя
Григорий
Лодка
муссон 3000
Мотор
ветерок 8
осветительную катушку штатную хочу оставить.

а эта схема , большинство её собирают


танкист

капитан 1-го ранга
Регистрация
15.11.2014
Сообщения
12 245
Карма
3 678
Город
г. Пермь
Имя
Андрей
Лодка
Прогресс-4
Мотор
Нептун-23 Вихрь-25 Вихрь-30 Ветерок-8М Johnson-60
осветительную катушку штатную хочу оставить.
Честно говоря сейчас уже просто не помню устройство осветительной катушки.
Если есть возможность вывести два провода, то надо это сделать, ибо придется ставить однополупериодный выпрямитель. А это снизит ток катушки ровно в два раза, поскольку будет использоваться только один полупериод тока.


танкист

капитан 1-го ранга
Регистрация
15.11.2014
Сообщения
12 245
Карма
3 678
Город
г. Пермь
Имя
Андрей
Лодка
Прогресс-4
Мотор
Нептун-23 Вихрь-25 Вихрь-30 Ветерок-8М Johnson-60

танкист

капитан 1-го ранга
Регистрация
15.11.2014
Сообщения
12 245
Карма
3 678
Город
г. Пермь
Имя
Андрей
Лодка
Прогресс-4
Мотор
Нептун-23 Вихрь-25 Вихрь-30 Ветерок-8М Johnson-60
а эта схема , большинство её собирают
Эта схема мало чем отличается от стандартной. В неё внесены изменения, преимущественно в цепь управления.
Остальное осталось прежним.


gmosin

матрос
Регистрация
27.11.2020
Сообщения
9
Карма
7
Город
Пермский край г.Лысьва
Имя
Григорий
Лодка
муссон 3000
Мотор
ветерок 8
Это данные катушки, или какой то вопрос?
это данные родной катухи. толщину провода не помню(дома записана)

добавляю из дома:

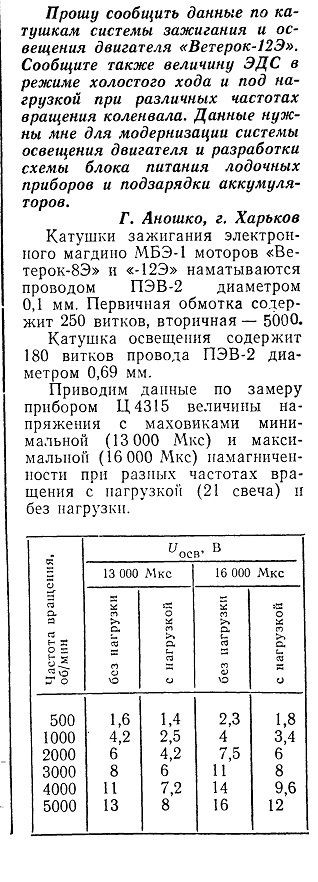

еле нашёл параметры прикладываю в атаче...

катушка освещения содержит 180 витков 0.69мм марки ПЭВ-2 по заводу , есть ли смысл перемотки?
ночью доплыть с фонариком ват на 15 (светодиод)+акб 12в 7а (от бесперебойника) должно хватить?


Вложения

Последнее редактирование:

Girja

пассажир
Регистрация
11.12.2020
Сообщения
1
Карма
0
Город
22071978
Имя
Сергей
Лодка
Flinc 320
Мотор
Yamaha 5, Ветерок 12
Добрый день.Буду благодарен за печатную плату зажигания в Sprint-Layout.Хочу сквозняка своего немного модернизировать.


танкист

капитан 1-го ранга
Регистрация
15.11.2014
Сообщения
12 245
Карма
3 678
Город
г. Пермь
Имя
Андрей
Лодка
Прогресс-4
Мотор
Нептун-23 Вихрь-25 Вихрь-30 Ветерок-8М Johnson-60
Добрый день.Буду благодарен за печатную плату зажигания в Sprint-Layout.Хочу сквозняка своего немного модернизировать.
Отправьте мне адрес электронной почты, в личном сообщении.
Файл будет отправлен на почту.


gmosin

матрос
Регистрация
27.11.2020
Сообщения
9
Карма
7
Город
Пермский край г.Лысьва
Имя
Григорий
Лодка
муссон 3000
Мотор
ветерок 8

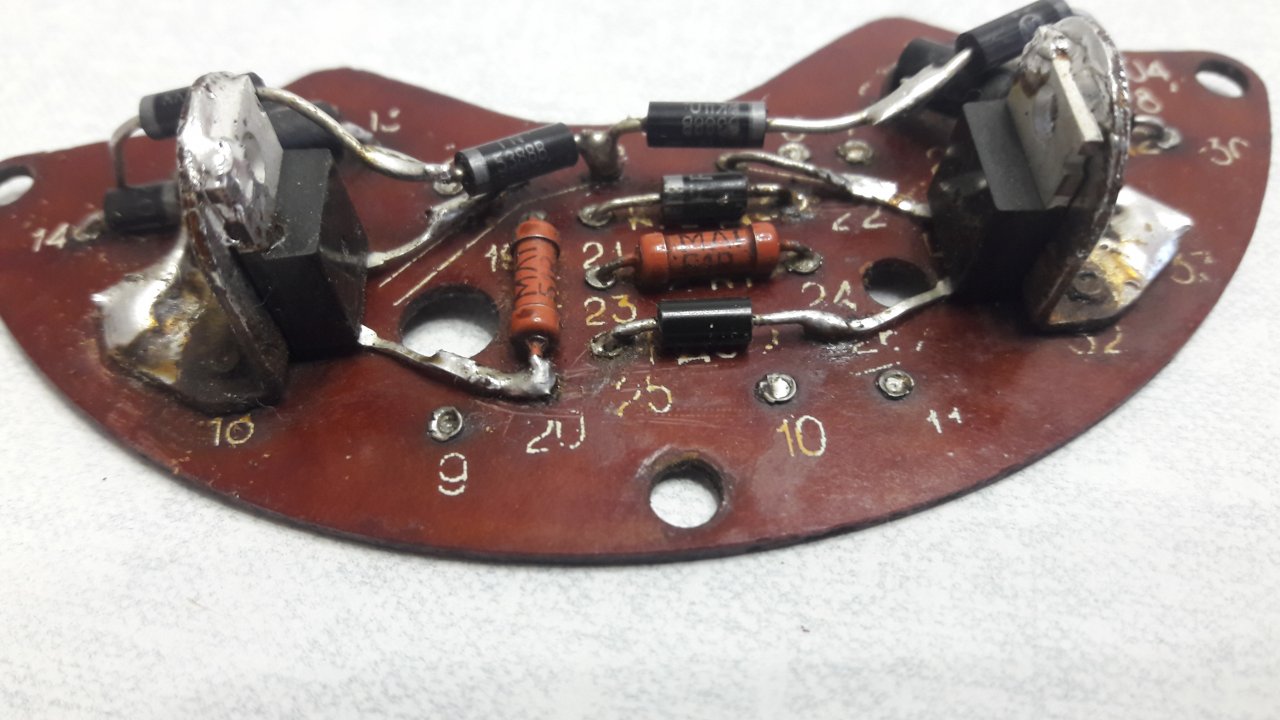

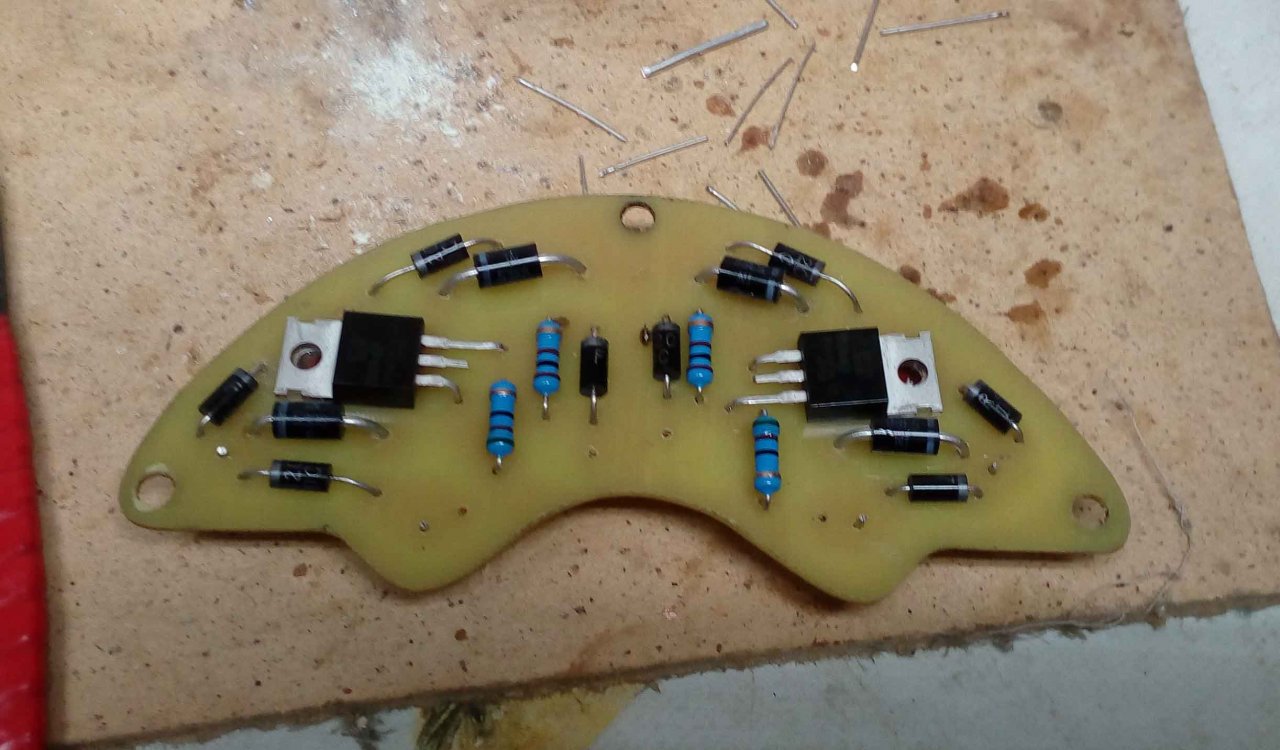

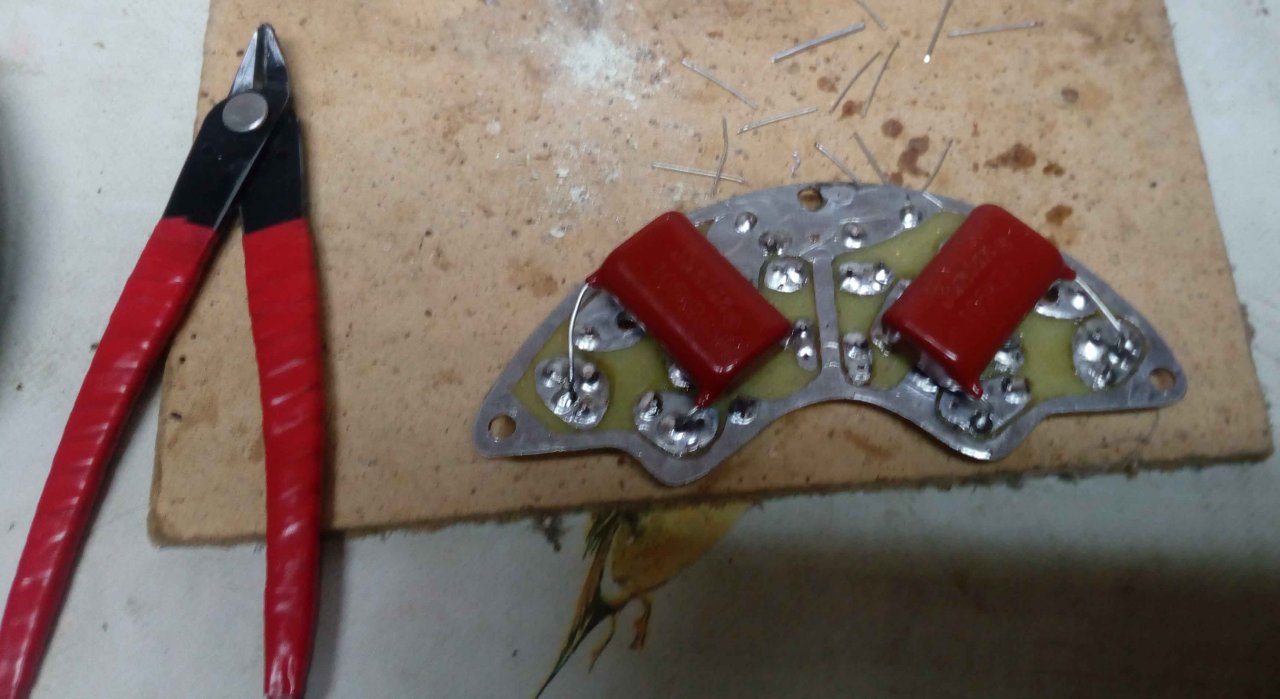

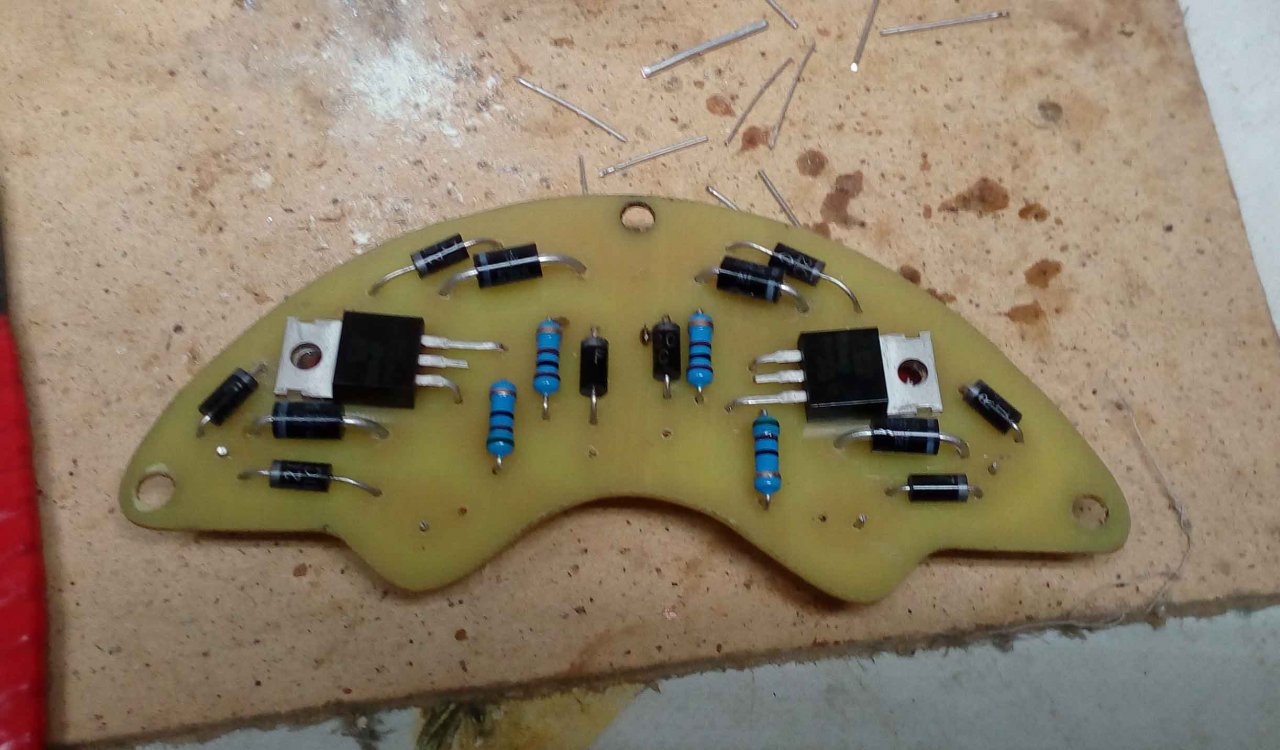

танкист , Андрей спасибо за схему и печатку, правда зеркально я нарисовал(маркером)) пришлось только тиристоры перевернуть. осталось румпель найти и поменять, родной треснул.



Вложения

Последнее редактирование:

gmosin

матрос
Регистрация
27.11.2020
Сообщения
9
Карма
7
Город
Пермский край г.Лысьва
Имя
Григорий
Лодка
муссон 3000
Мотор
ветерок 8

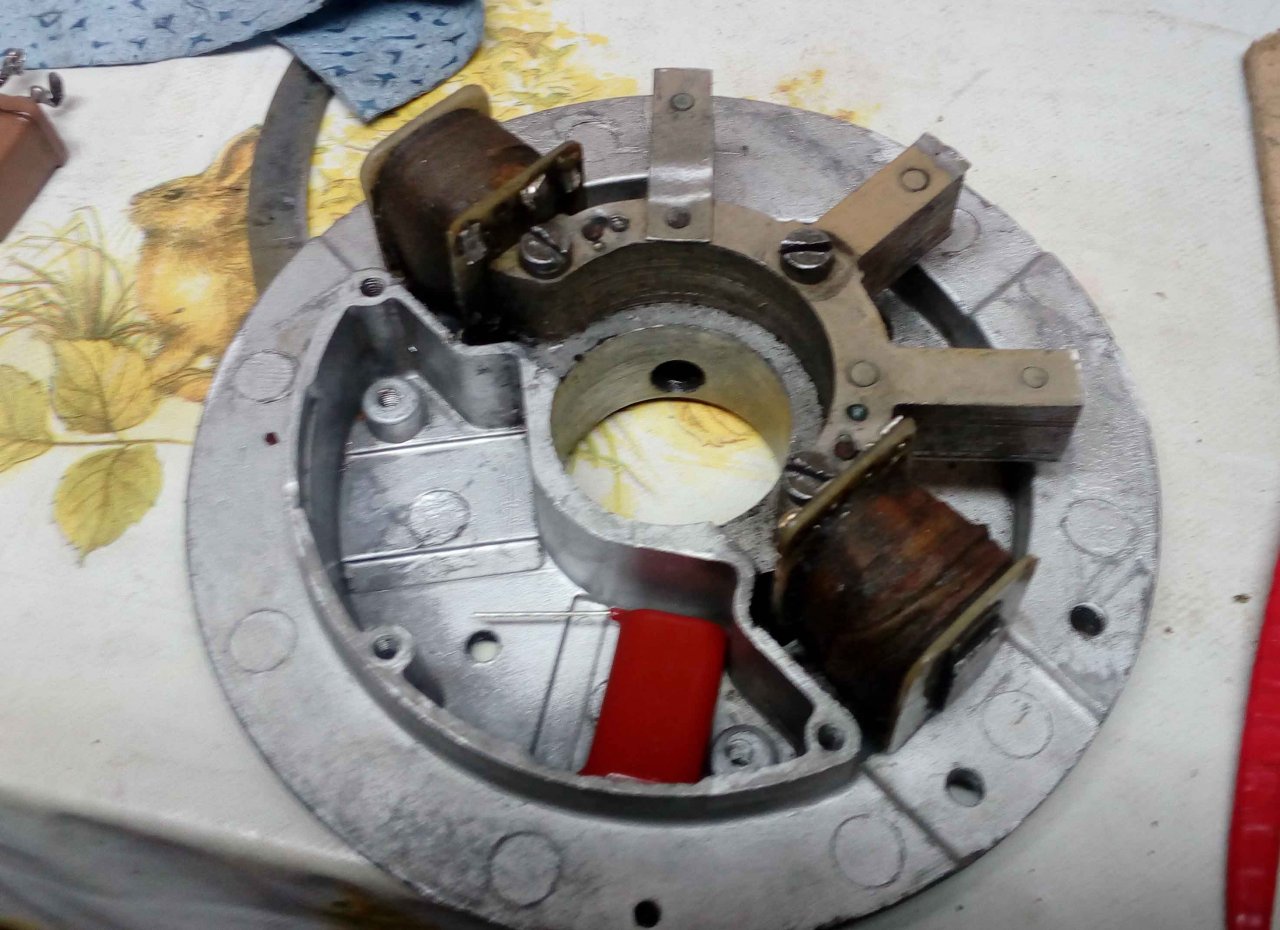

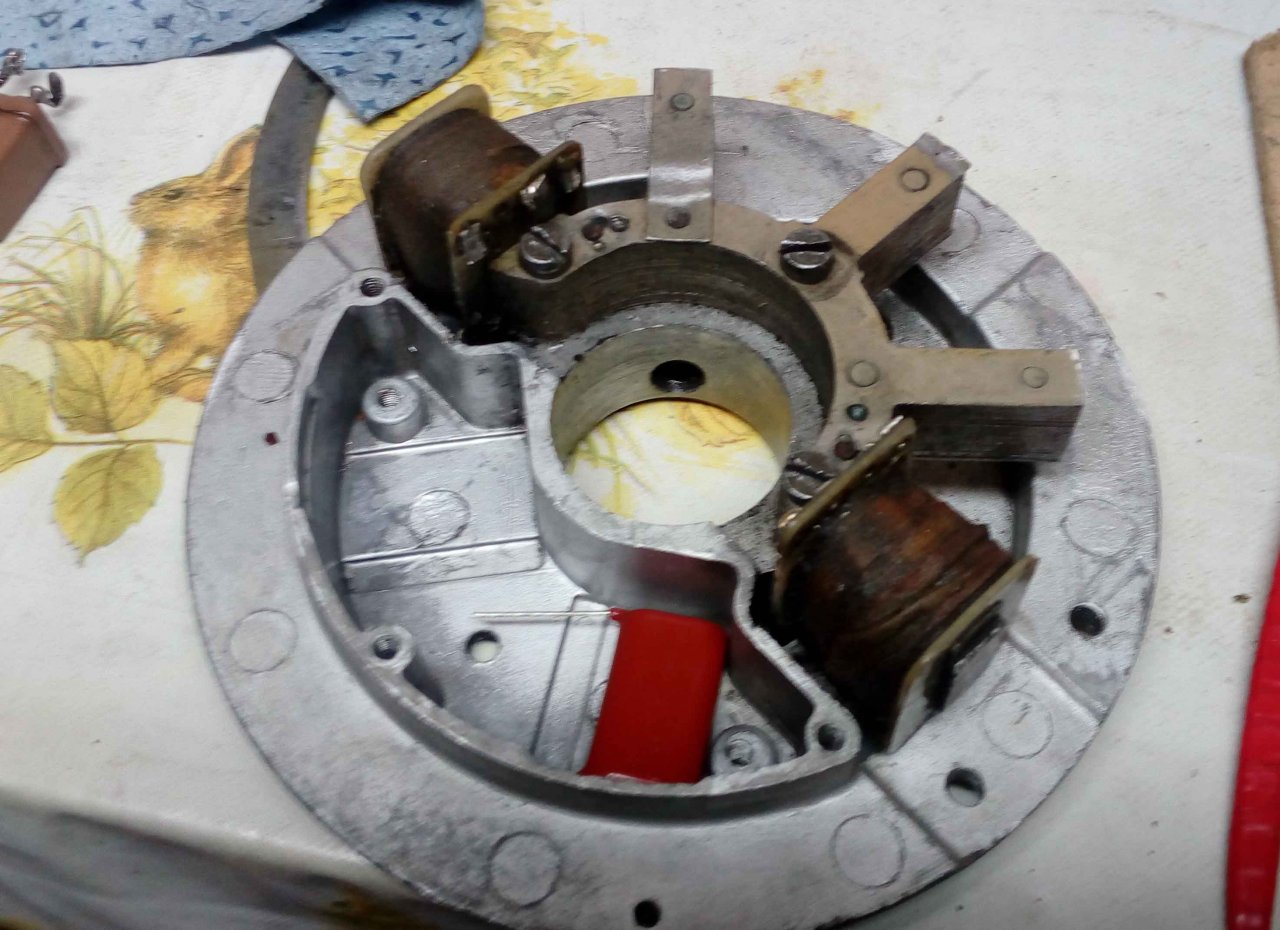

доделал стартер , теперь как иномарка)))

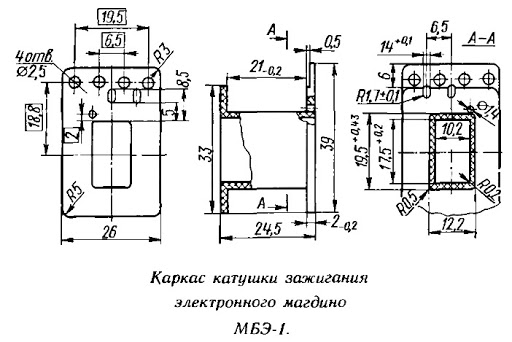

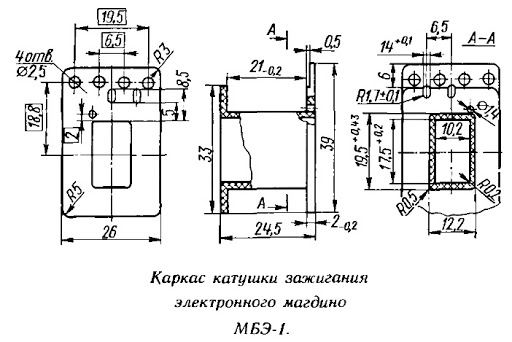

единственное нет катушки освещения , нечем заряжать акб 12в 4а , может есть у кого дохлые любые катушки, нужны только каркасы катушек, намотаю сам, пишите в лс-куплю..... размеры у катушки освещения и катушки зажигания одинаковые.....у кого есть дохлые катушки милости в лс.
родная катушка- расплавился каркас(((( никак не перемотать....

стоит магдино мбэ1 с разработанной электроникой танкист Андрей - земляк из Перми, за что ему огромное спасибо!

Последнее редактирование:

gmosin

матрос
Регистрация
27.11.2020
Сообщения
9
Карма
7
Город
Пермский край г.Лысьва
Имя
Григорий
Лодка
муссон 3000
Мотор
ветерок 8

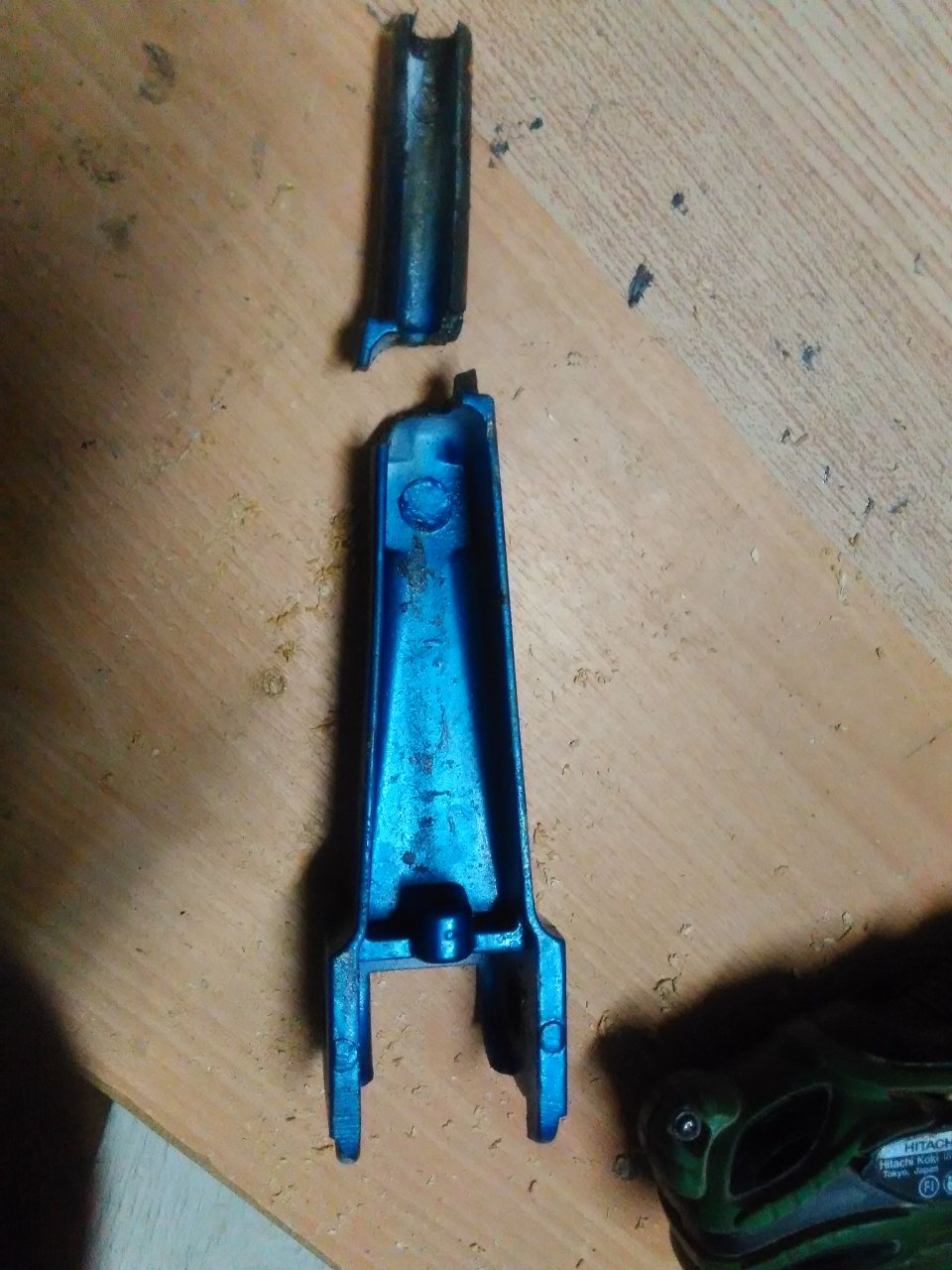

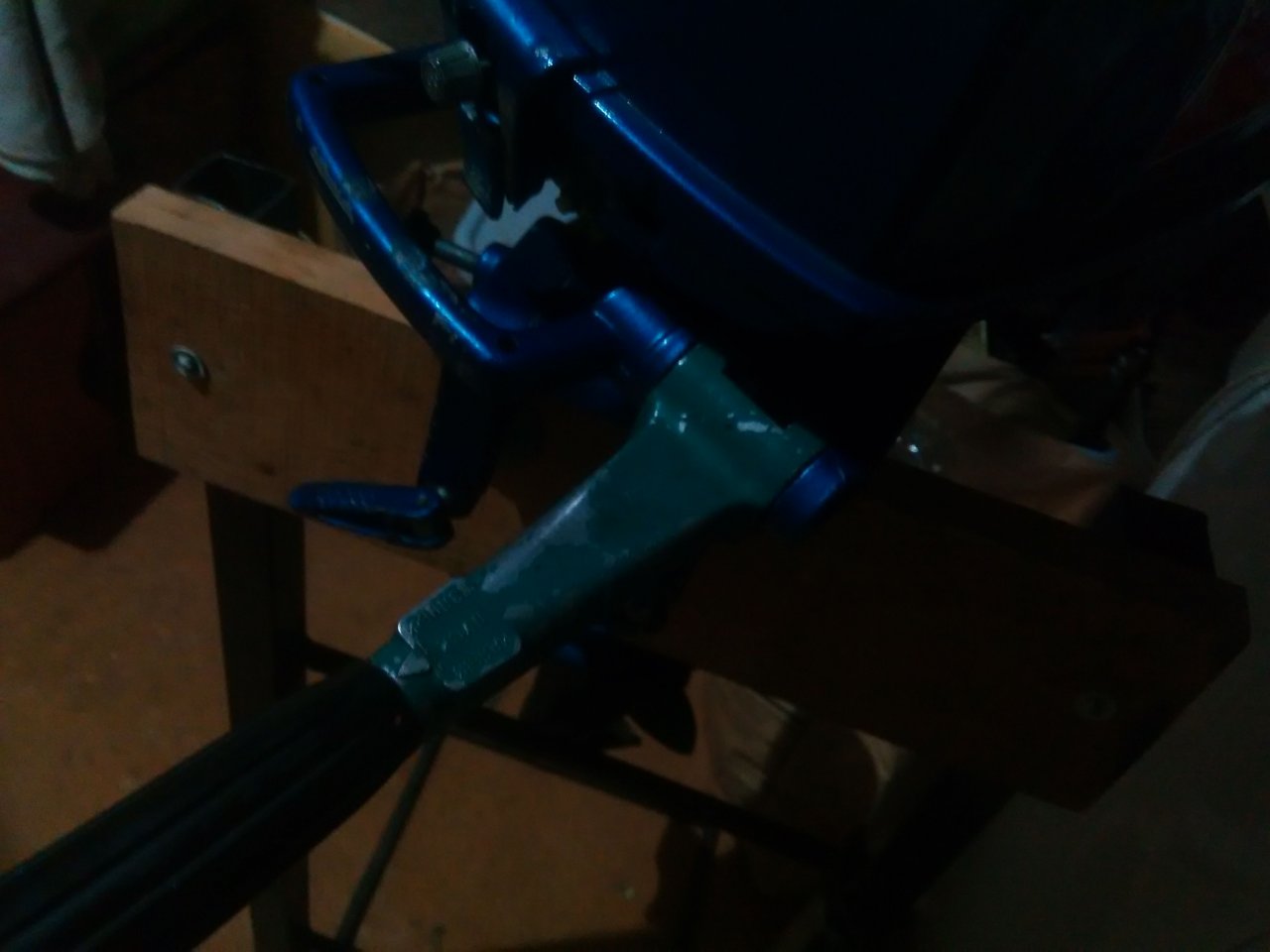

вот поломка, заменил...

румпель купил у
pumazavr

тут на барахолке про ветерок8

за что ему огромное спасибо.


Вложения

Последнее редактирование:
