Помогите подключить выпрямитель на Мерк-25

[ива]

Всем доброго дня! С катушки выходят два желтых провода. По информации с форума понял, что оба плюсовые и нужен какой-то диодный мост. Мой уровень знаний в этой области не
позволяет понять имеющиеся в темах объяснения. Пожалуйста объясните простыми словами как подключить выпрямитель-стабилизатор для зарядки АКБ.



[танкист]

Всем доброго дня! С катушки выходят два желтых провода. По информации с форума понял, что оба плюсовые и нужен какой-то диодный мост. Мой уровень знаний в этой области не
позволяет понять имеющиеся в темах объяснения. Пожалуйста объясните простыми словами как подключить выпрямитель-стабилизатор для зарядки АКБ.

Ты фото того и другого выкладывай сюда так мы тебе и расскажем какой провод куда присоединить



[ива]

Вот фото.



[луха]

Наоборот желто черный к генератору,красно черный- "+ и -"



[ива]

Я посмотрел в описании, у прибора вход: красный и черный, выход: черный и желтый. И генератора на этом моторе нет, два желтых провода идут с катушки.



[танкист]

И генератора на этом моторе нет, два желтых провода идут с катушки.

это и есть катушка генератора, по крупней можешь стабилизатор снять чтобы различить мануал на нем? она ужата у тебя загнал в прогу увеличил ни смог разобрать ни чего. или схему стабилизатора (мануал) скинь такие вещи с цветами проводов ни редкость.



[луха]

А катушка- это не генератор,или скажу по другому,а где ты видел генератор Без катушки?



[ива]

Я вообще мало что видел и понимал в теме по электрике. Очень надеюсь, что найдется кто-нибудь и объяснит простыми словами.



[луха]

Давай нормальную фотку мануала



[ива]

сейчас фото сделать не могу.Есть на форуме "всякие дивайсы от "братьев" из китая" самая первая ссылка. Выпрямитель-стабилизатор.



[танкист]

сейчас фото сделать не могу.Есть на форуме "всякие дивайсы от "братьев" из китая" самая первая ссылка. Выпрямитель-стабилизатор.

Я там тоже увеличивал увеличивал ни хрена разобрать не смог, жаль если фото нормальное сделаешь все подключим правильно, инструкция там на китайском так шо.......... Постучись к волчаре в личьку у его поспрашай он этот девайс подключал он и знает точно...О КАК. Есть еще конечно вариант нужен слабенький трансформатор 220х18 и ватт на 20 тогда безболезнено можно экспирименты проводить, но ты говоришь с электрикой ни как, остаются значит первые два варианта....О КАК.



[ива]

Я ему писал в личку, он ответил,что двигатель свой уже продал и точно по цветам проводов как подключал не помнит. Пошел в гараж, сниму выпрямитель, сфотаю и отправлю.



[луха]

Судя по тому что смог разобрать на твоем блоке там два плюса и два минуса,а это означает что преобразователь постоянного тока в постоанный другого напряжения( может я и ошибаюсь фото б или схемку)
А так получается что у тебя не тот выпрямитель так как нужно из переменкиAC12-48V в постоянкуDC12-48V



[танкист]

Судя по тому что смог разобрать на твоем блоке там два плюса и два минуса,а это означает что преобразователь постоянного тока в постоанный другого напряжения( может я и ошибаюсь фото б или схемку)
А так получается что у тебя не тот выпрямитель так как нужно из переменкиAC12-48V в постоянкуDC12-48V

Ну тогда Леш остается один безопасный вариант: подключаем по схеме как ты написал постом выше....выкручиваем свечи...подключаем на выход маленькую автолампочку, ну скажем из панели приборов и по тихоньку крутим шнурком маховик. загориться значит усе ок нет переключаем провода ВОТ КАК ТО ТАК.



[ива]

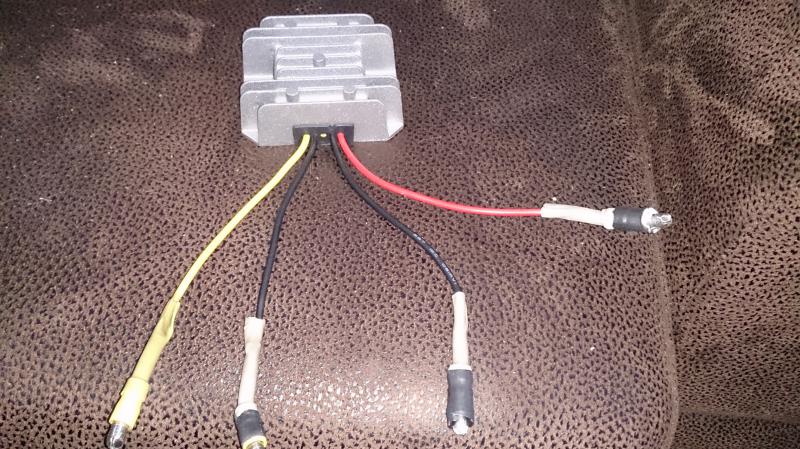

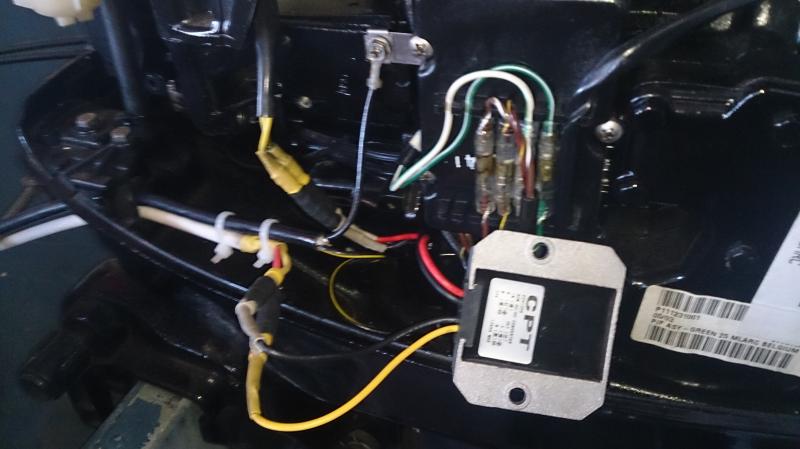

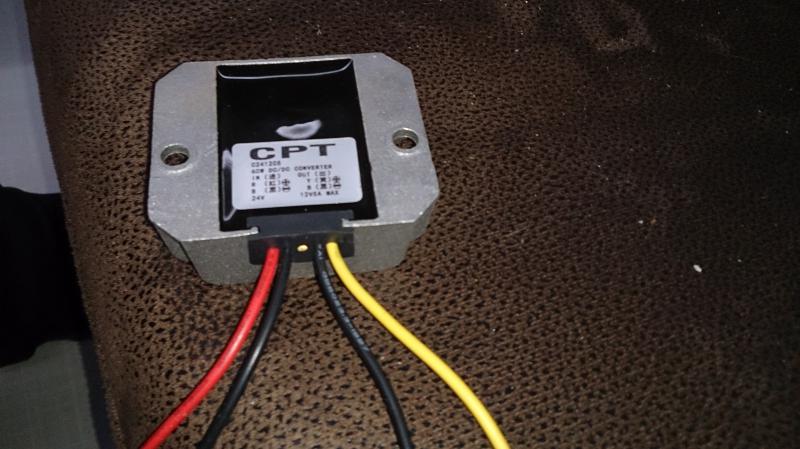

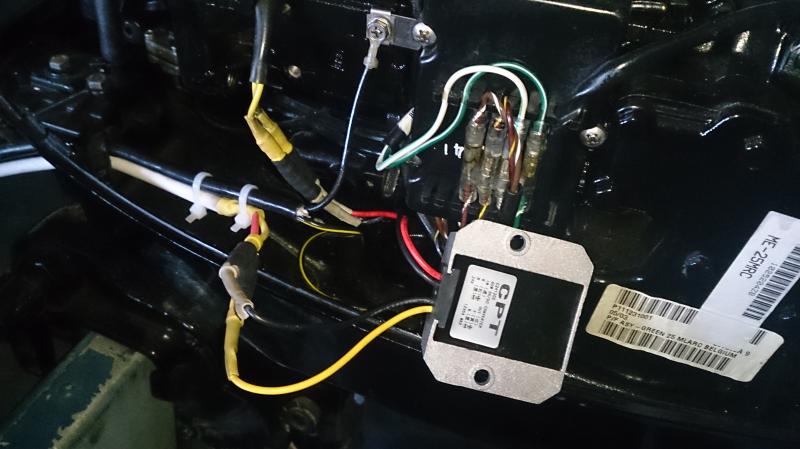

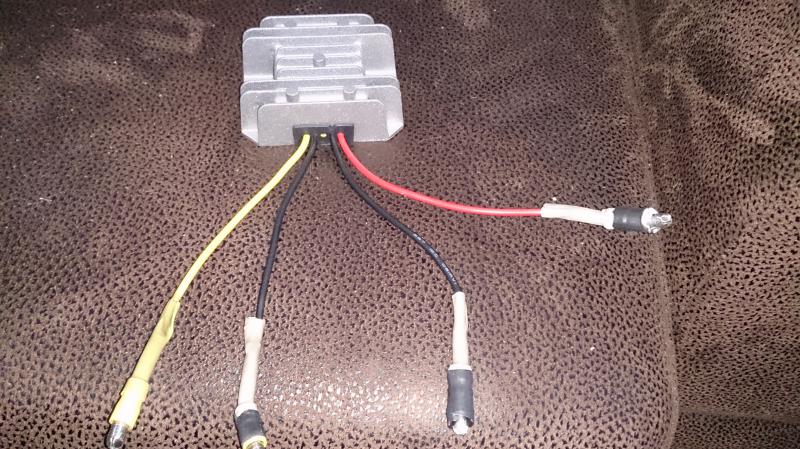

Вот сфотал



[ива]

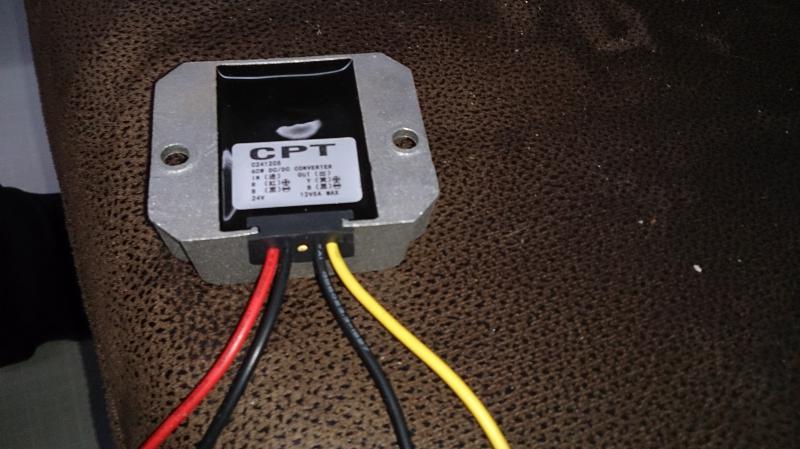

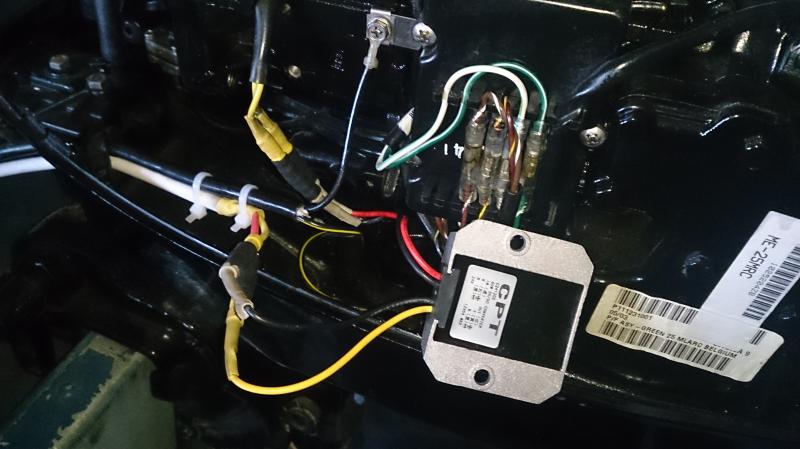

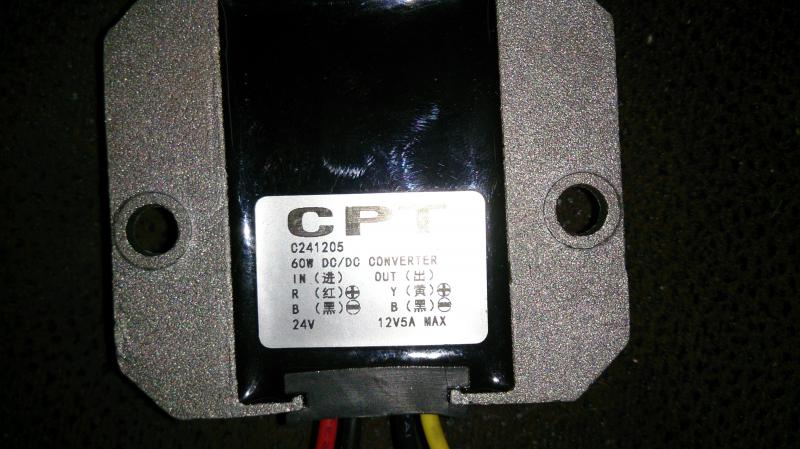

Еще



[луха]

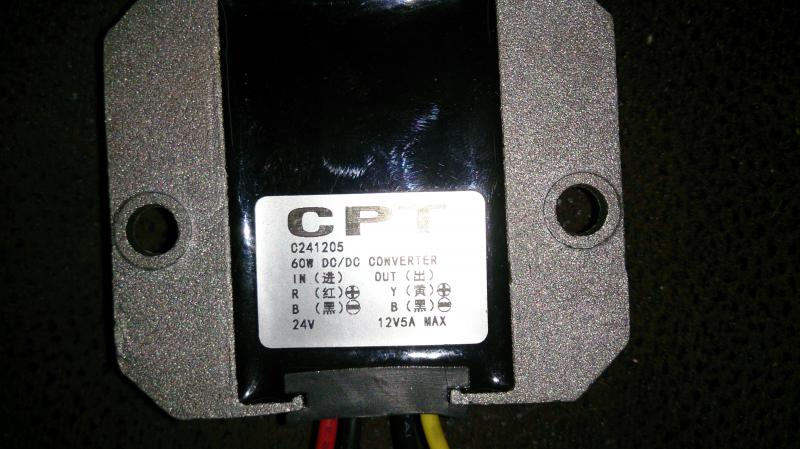

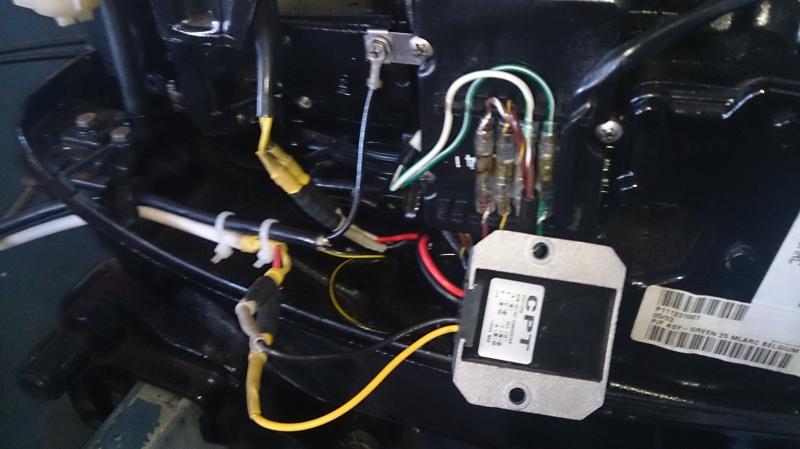

У тебя преобразователь24 в 12 а надоAc12v вDc12



[танкист]

Еще

Ну вот все понятно к нему надо еще диодный мост поставить тогда все будет хорошо



[луха]

Я б его выкинул5А оч мало для зарядки.



[луха]

Сори он же не электростартерный,можно поставить доп.диодный мост и потребление до5А.



[ива]

Вот я пришел на радиорынок и что конкретно нужно спросить? Диодный мост, какой?



[танкист]

Сори он же не электростартерный,можно поставить доп.диодный мост и потребление до5А.

Леша а у мерка генератор 80 ватт выдает это всего 4 ампера откуда больше то взять? 80:18=4.4амп 400ма на потери=4ампера.



[танкист]

Вот я пришел на радиорынок и что конкретно нужно спросить? Диодный мост, какой?

Любой 10 ампер 100 вольт за глаза даже на кз.



[sergey081965]

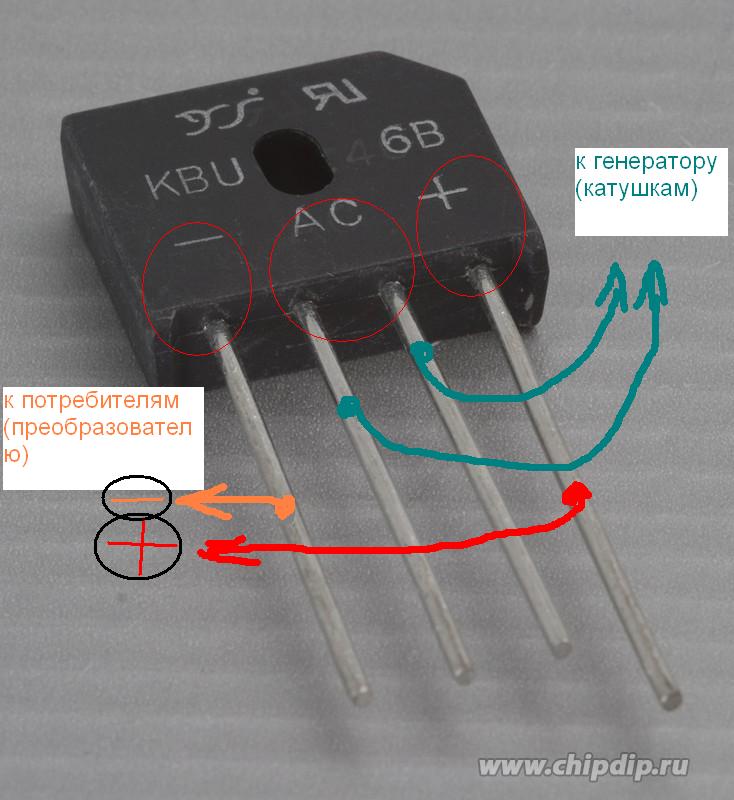

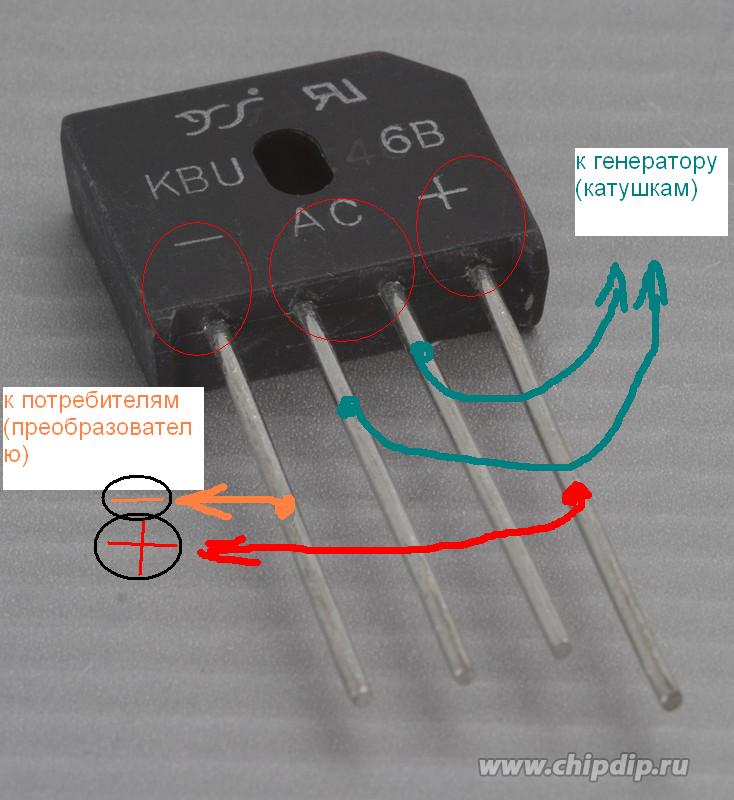

Игорь(ива), у тебя, как правильно сказал Алексей (Луха), преобразователь "из постоянного в постоянный"(из 24В - в 12В), а с генератора(катушек) идет переменка. для выпрямления переменки и нужен мост. набери в яндексе "диодные мосты" - увидишь их великое множество. размеры - приблизительно 1/4 спичечного коробка. по маркировке можно узнать ток и напряжение, Андрей (танкист) подсказал тебе нужные характеристики. на мостах указаны входы-выходы, там все просто. для примера даю фото.



[ива]

Это то, что мне нужно? Мой стабилизатор цеплять не нужно в общую схему?
